BEDIENUNGSANLEITUNG KS1300HT KENWOOD

Wir danken Ihren für den Kauf dieses Lautsprechers der einen wichtigen Teil Ihres Hi-Fi-Systems darstellt. Kenwood ist davon überzeugt, daß Ihren dieser Lautsprecher über lange Jahre einen sehr zufriedenstellenden Hörgenuß bieten wird. Bitte lesen Sie diese Anleitung sorgfältig durch. Sie hilft Ihren dabei, die vorgesehenen optimalen Leistungswerte des Lautsprechers zu erreichen.

Seriennummer

Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befindet, in die Garantiekarte und unten ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückfragen oder Reparaturen an Ihren Fachhändler wenden.

Modell KS-1300HT besteht aus den vorderen Lautsprechern, dem mittlere Lautsprecher und den Surround-Lautsprechern.

KS-1300HT Seriennummer

WICHTIGE SICHERHEITSINSTRUKTIONEN

Achtung: Lesen Sie diesen Abschnitt sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

1. Erstickungsgefahr – Nach der Entnahme der Lautsprecher aus dem Polyäthylenbeutel muß dieser für Kinder unerreichbar in den Müll getan werden. Wenn Kinder mit dem Beutel spielen, besteht Erstickungsgefahr.
2. Wasser und Feuchtigkeit – Die Lautsprecher nicht an Stellen einbauen, wo sie Wasser oder Feuchtigkeit ausgesetzt werden.

3. Wärme – Das Gerät nicht in der Nähe einer Wärmequelle, z.B. einer Heizung, oder unter direkter Sonnenbestrahlung aufstellen.

4. Veränderungen – Niemals versuchen, die Lautsprecher zu öffnen oder zu verändern, weil dadurch Feuergefahr und Fehlfunktionen hervorgerufen werden können.

5. Reinigung – Zum Reinigen des Gehäuses keine fl üchtigen Lösungsmittel wie Alkohol, Farbverdünner, Benzin usw. verwenden. Ein sauberes, trockenes Tuch genügt.
6. Ungewöhnliche Gerüche – Wenn ungewöhnliche Gerüche oder Rauch auftreten, sofort die Spannungsversorgung ausschalten und das Netzkabel aus der Steckdose ziehen. Wenden Sie sich an Ihren Fachhändler oder an eine Kundendienststelle.

Aufstellung

Aufstellung für optimalen Surround-Sound

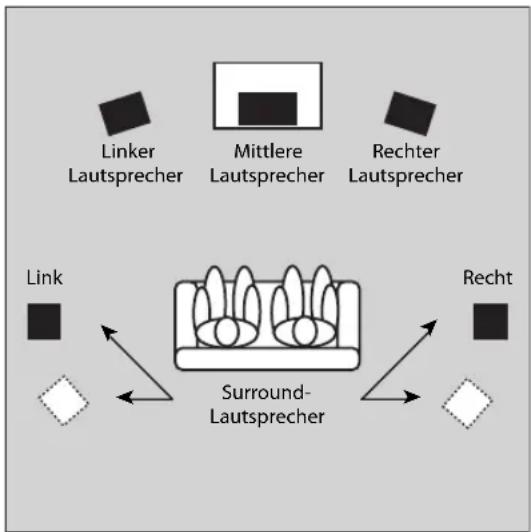

Dieses Lautsprechersystem bietet echten Surround-Sound. Um die volle Wirkung des Surround-Klangfeldes erfahren zu können, positionieren Sie die Lautsprecher wie unten gezeigt.

• Stellen Sie den linken und rechten Lautsprecher zu beiden Seiten Ihres Fernsehgerätes auf. Richten Sie die Lautsprecher auf die Hörposition aus, um den Stereo-Effekt zu betonen.
• Stellen Sie den mittlere Lautsprecher auf die Mitte zwischen die vorderen linken und rechten Lautsprecher. Neigen Sie den Lautsprecher so nach oben oder unten, dass er direkt auf die Hörposition zeigt.
• Stellen Sie die Surround-Lautsprecher so hoch wie möglich auf, entweder genau seitlich von der Hörposition oder etwas dahinter. Richten Sie auch diese Lautsprecher so aus, dass sie direkt auf die Hörer weisen.

Über die Benutzung von Lautsprechern in der Nähe eines Fernsehers (Vorderen Lautsprecher, Mittlere Lautsprecher)

Die vorderen und der mittlere Lautsprecher sind magnetisch abgeschirmt und können daher in der Nähe eines Fernsehgerätes aufgestellt werden. In einigen Fällen jedoch können durch zu dichte Positionierung am Fernsehgerät Farbverfälschungen auftreten. Schalten Sie das Fernsehgerät ein, und prüfen Sie, ob die Farbwiedergabe normal ist. Wenn die Farben verfälscht sind, schalten Sie das Gerät 15 bis 30 Minuten aus, schalten es wieder ein und betrachten Sie die Farben erneut. (Dadurch kann der Entmagnetisierungsschaltkreis des Fernsehers das magnetische Feld der Lautsprecher evtl. korrigieren.) Wenn die Farbverfälschung immer noch vorhanden ist, stellen Sie die Lautsprecher etwas weiter vom Gerät entfernt auf.

Montagearten

Auf einem Tisch oder Regal

Stellen Sie den Lautsprecher auf einem Tisch, Regal oder einer ähnlichen ebenen Fläche auf.

Wandmontage

Die Lautsprecher sind mit Montageöffnungen für eine Wandmontage versehen. Vorderen- und Surround-Lautsprecher können in vertikaler Position an der Wand befestigt werden, während der Mittlere Lautsprecher horizontal montiert werden kann.

■ Vorderen Lautsprecher, Surround Lautsprecher

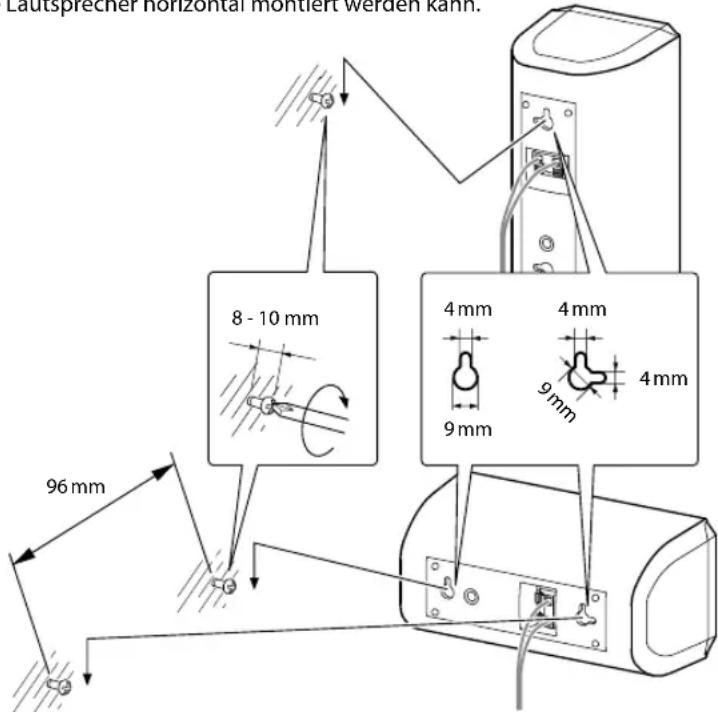

1. Schrauben Sie eine Schraube an der gewünschten Position in die Wand. Drehen Sie die Schraube nicht ganz hinein, so dass die Schraube etwa 8 bis 10 mm aus der Wand heraus ragt.
2. Hängen Sie den Lautsprecher an der oberen Montageöffnung (hinten oben am Lautsprechergehäuse) an dem überstehenden Kopf der Schraube auf. Achten Sie darauf, dass der Lautsprecher sicher und fest von der Schraube gehalten wird.

■ Mittlere Lautsprecher

1. Schrauben Sie zwei Schrauben im Abstand von 96 mm in die Wand, und achten Sie darauf, dass die Schrauben horizontal in genau gleicher Höhe liegen. Drehen Sie die Schrauben nicht ganz hinein, so dass sie etwa 8 bis 10 mm aus der Wand heraus ragen.

2. Hängen Sie den Lautsprecher an beiden Montageöffnungen (hinten am Lautsprechergehäuse) an den überstehenden Köpfen der Schrauben auf. Achten Sie darauf, dass der Lautsprecher sicheer und fest von den Schrauben gehalten wird.

Verschiedene Befestigungsmethoden

■ Unter Verwendung der optional en Kenwood-Ständer (SR-8000) (nur für die Vorderen- und Surround-Lautsprecher)

Der Lautsprecher kann am Ständer SR-8000 montiert werden, der als Sonderausstattung von Kenwood erhältlich ist.

■ Unter Verwendung von im Fachhandel erhältlichen Befestigungsteilen oder Halterungen (nur für die Vorderen Lautsprecher)

Es können alle im Fachhandel erhältlichen Befestigungsteile und Halterungen verwendet werden (vorausgesetzt, daß der Lautsprecher mit einer M5-Schraube befestigt werden kann, die eine Steigung von 60 mm und eine effektive Gewindelänge von 10 bis 13 mm aufweist).

Für weitere Einzelheiten sich auf die bei den Lautsprecher-Befestigungsteilen bzw. der Halterung mitgelieferten Bedienungsanleitung beziehen.

Eff aktive Gewin- delänge

M5-Schraube

Lautsprecher horizontal montiert werden kann. 8 - 10 mm 4 mm 4 mm 9 mm 9 mm 4 mm 96 mm

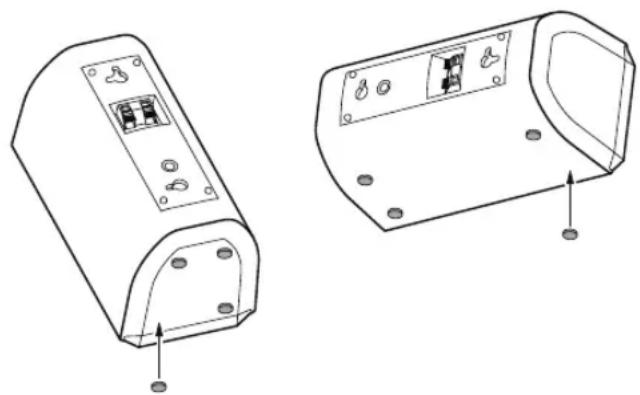

Anbringen der Kissen

Bringen Sie die Kissen an der Unterseite des Lautsprecher. Diese Kissen verhindern, daß der Lautsprecher verrutscht und dämpfen außerdem seine Schwingungen.

Vorderen Lautsprecher, Mittlere Lautsprecher Surround Lautsprecher

Bitte beachten Sie die folgenden Vorsichtsmaßregeln, wenn Sie den Lautsprecher an einer Wand oder auf dem Lautsprecherstativ anbringen.

• Achten Sie darauf, dass die Wand stark genug ist, das Gewicht der Lautsprecher zu tragen (etwa Vorderen Lautsprecher : 0,6 kg, Mittlere Lautsprecher : 0,6 kg, Surround Lautsprecher : 0,5 kg).
  • Die Schraube für die Wandbefestigung müssen Sie separate kaufen.
• Verwenden Sie nur eine für die Wand oder das Stativ geeignete Schraube, die ausreichende Länge und Festigkeit aufweist.
• Wenn Sie sich über die eben genannten Punkte nicht im Klaren sein sollten, oder zusätzliche Fragen zur Installation haben, wenden Sie sich an einen Vertragspartner oder andere qualifizierte Fachleute, bevor Sie die Montage vornehmen.

Halten Sie unbedingt die hier angegebenen Schritte ein, wenn Sie die Installation durchführen. Kenwood übernimmt keine Verantwortung für Schäden oder Verletzungen, die durch herabfallende Lautsprecher von nicht tragfähigen Wänden oder durch fehlerhafte Installation verursacht werden.

Die Lautsprecherkabel und die Aufkleber an der Lautsprecher-Rückseite sind farbkodiert, um den Anschluß zu vereinfachen. Schließen Sie jede Ader an die mit der entsprechenden Farbe markierten Buchse an, wie in der Abbildung gezeigt. Vor Anschluß oder Abtrennung des Lautsprechers muß der Verstärker ausgeschaltet sein.

Hinweise:

• Die Spitzen-Eingangsleistung der Lautsprecher ist in den Technische Daten angegeben. Um eine Beschädigung der Lautsprecher zu vermeiden, dürfen die Lautsprecher nicht mit höheren als den angegebenen Grenzwerten betrieben werden.
• Die Nennimpedanz dieses Lautsprechers beträgt 8 Ohm. Für einen einwandfreien und sicheren Betrieb dieses Lautsprechers ist ein Verstärker mit einer Lastimpedanz von 8 Ohm erforderlich.
• Die Lautsprecherkabel + und – dürfen niemals kurzgeschlossen werden.
- Bei Verwendung von Bananensteckern müssen vor dem Einschieben der Bananenstecker die Schrauben der Lautsprecherklemmen festgezogen werden.

Änderung der nachfolgend aufgeführten Betriebsdaten sowie des Designs ohne Ankündigung vorbehalten.

Vorderen Lautsprecher

System......Vollbereich Lautsprechersystem (Magnetisch abgeschirmtes)

Gehäuse Baßreflex

Lautsprecher .... Konus-Typ, 70 mm

Nennimpedanz....8Ω

Spitzen-Eingangsleistung 120W

Empfindlichkeit ....84 dB / W bei 1 m

Frequenzgang 140 Hz bis 20.000 Hz

Abmessungen

Breite 91

Höhe 180

Tiefe 93

Mittlere Lautsprecher

System......Vollbereich Lautsprechersystem (Magnetisch abgeschirmtes)

Gehäuse Baßreflex

Lautsprecher .... Konus-Typ, 70 mm

Nennimpedanz....8Ω

Spitzen-Eingangsleistung 120W

Empfindlichkeit ....84 dB / W bei 1 m

Frequenzgang 140 Hz bis 20.000 Hz

Abmessungen

Breite 180 mm

Höhe 91 mm

Tiefe 93 mm

Surround Lautsprecher

System......Vollbereich Lautsprechersystem

Gehäuse Baßreflex

Lautsprecher .... Konus-Typ, 70 mm

Nennimpedanz....8Ω

Spitzen-Eingangsleistung 120W

Empfindlichkeit ....83 dB / W bei 1 m

Frequenzgang 140 Hz bis 20.000 Hz

Abmessungen

Breite 91 mm

Höhe 180 mm

Tiefe 93 mm

mm Die frontgitter der lautsprecher lassen sich nicht abnehmen.

mm

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgege-

ben werden muss.

Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.
