Wij willen u bedanken voor het door u in de ons sprekersysteem gestelde vertrouwen. Kenwood is ervan overtuigd, dat uw keuze jarenlang luisterplezier zal verzekeren. Neem een moment om deze gebruiksaanwijzing aandachtig door te lezen. Dit zal ertoe bijdragen dat u alles uit het systeem haalt dat wij erin gebouwd hebben.

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de daarvoor bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model-en serienummer aan uw dealer door wanneer u contact met hem opneemt voor informatie of service. Het KS-1300HT model bestaat uit voorluidsprekers, middenluidspreker en surround luidsprekers.

KS-1300HT Serienummer

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Let op: Om veilige bediening te waarborgen, dient dit deel zorgvuldig te worden doorgelezen.

1. Verstikking – Gooi de polyethyleen zak weg na het toestel hieruit te hebben verwijderd. Houd de zak uit de buurt van kleine kinderen. Kleine kinderen zouden mogelijk met de zak kunnen spelen en over hun hoofd trekken, met verstikking tot gevolg.
2. Water en vocht – Installeer de luidsprekers niet op plaatsen waar ze mogelijk aan water of vocht bloot worden gesteld.

3. Warmte – Plaats het toestel niet in de directe nabijheid van een warmtebron zoals een radiator, of in het directe zonlicht.

4. Knutselen – Voorkom brand of beschadiging en open derhalve de luidsprekers niet en breng er geen veranderingen in aan.

5. Reinigen – Gebruik geen vluchtige middelen zoals alcohol, verfverdunner, wasbenzine, spiritus e.d. om de buitenkant van het apparaat te reinigen. Gebruik een schoon droog doekje.
6. Vreemde geur – Als het apparaat vreemd ruikt of rook uitstoot, moet het apparaat onmiddellijk worden uitgeschakeld (OFF) en de stekker uit het stopcontact worden getrokken. Raadpleeg hierna uw dealer of dichtstbijzijnde servicecentrum.

Installatie

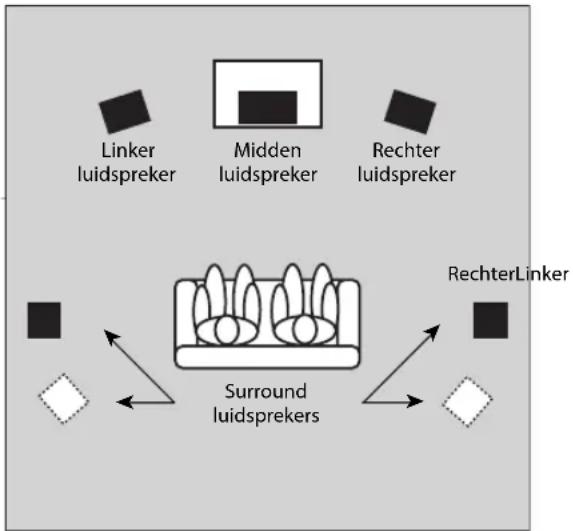

Plaatsing van de luidsprekers voor optimaal geluid om u heen (Surround Sound)

Dit luidsprekersysteem kan het geluid helemaal om u heen weergeven (Surround Sound). Wilt u ten volle genieten van dit effect dan moet u de luidsprekers neerzetten zoals hieronder beschreven.

• Plaats de Linker- en Rechtererluidsprekers aan weerskanten van uw televisie. Richt de luidsprekers naar de plaats waar de luiste raars zich gewoonlijk bevinden. Hierdoor wordt het stereo-effect versterkt.
• Plaats de middenluidspreker precies in het midden tussen de Linker en Rechter voorluidsprekers. Kantel de luidspreker zover naar boven of naar beneden dat hij Rechter naar de luisteraars gericht is.
• Plaats de surround luidsprekers zo hoog mogelijk, ofwel direct naast de luisteraars of iets daar achter. Richt ook deze luidsprekers Rechter naar de luisteraars toe.

Gebruik van de luidsprekers nabij een televisie

(Voorluidspreker, Middenluidspreker)

De voorste en middenluidsprekers zijn magnetisch afgeschermd. Ze kunnen dus in de buurt van een televisietoestel worden opgesteld. Wanneer u echter de luidsprekers te dichtbij een televisie plaatst kan er in sommige gevallen vervorming ontstaan in de kleurenontvangst. In dat geval zet u de televisie aan en controleert u of de kleurenweergave normaal is. Als de kleuren niet goed worden weergegeven zet u de televisie uit gedurende 15 tot 30 minuten. Daarna zet u de televisie weer aan en controleert u de kleuren opnieuw. (Door het uitzetten geeft u de zelf-demagnetisatiefunctie van de televisie de gelegenheid om te corrigeren voor het magnetische veld van de luidsprekers.) Als u dan nog steeds vervorming ziet moet u de luidsprekers wat verder van de televisie af zetten.

Opstelmogelijkheden

Op uw bureau of op een plank

U kunt de luidsprekers op uw bureau zetten, of op een plank of een soortgelijk horizontaal oppervlak.

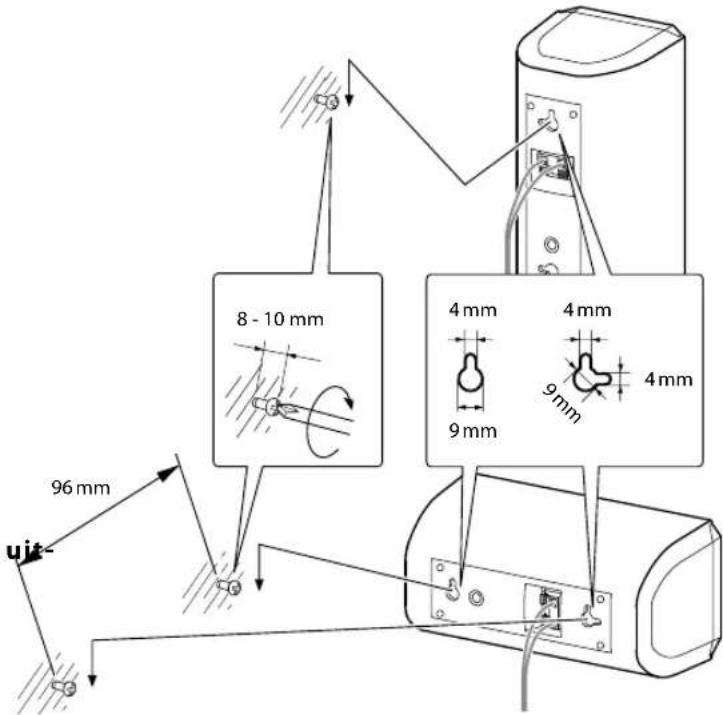

Aan de muur

De luidsprekers hebben bevestigingsgaten waarmee u ze aan een muur kunt ophangen. U kunt Voorluidspreker en Surround luidspreker verticaal ophangen, en Middenluidspreker horizontaal ophangen.

■ Voorluidspreker, Surround luidspreker

1. Schroef één enkele schroef in de muur op de gewenste plek. Draai hem niet helemaal in de muur maar laat hem 8 tot 10 mm uitsteken.
2. Hang de luidspreker op door het bovenste bevestigingsgat (bovenaan de achterkant van de luidspreker) over het uitstekende deel van de schroef te hangen. Controleer of de luidspreker stevig en stabiel op zijn plaats hangt.
   ■ Middenluidspreker
3. Draai twee schroeven in de wand, 96 mm uit elkaar, en zorg ervoor dat ze netjes horizontaal zitten. Draai beide schroeven slechts gedeeltelijk in de wand, zodat ze nog 8 tot 10 mm blijven uitsteken.
4. Hang de luidspreker aan de wand door de gaten in de beugels (aan de achterkant van de luidspreker) over de in de wand gedraaide maar nog stekende schroeven te passen. Controleer of de luidspreker goed en veilig vast zit.

8 - 10 mm 4 mm 4 mm 4 mm 9 mm 9 mm 96 mm uit

Diverse bevestigingsmethoden

■ Op de los verkrijgbare Kenwood standaard (SR-8000) (alleen de voor- en surround-luidspreker)

De luidspreker kan worden geïnstalleerd op de SR-8000 standaard die los te verkrijgen is van Kenwood.

■ Op een in de handel verkrijgbare luidsprekerstandaard of beugel (alleen de voorluidspreker)

U kunt ook gebruik maken van een in de handel verkrijgbare luidsprekerstandaard of beugel (mits de luidspreker kan worden vastgezet met een M5 schroef met een spoed van 60 mm en een effectief bruikbare schroefdraadlengte van 10 tot 13 mm). Eff ectieve schroefdraadlengte

Voor details verwijzen we u naar de gebruiksaanwijzing voor de gebruikte luidsprekerstandaard of beugel.

Eff ectieve schroef-draadlengte

M5 schroef

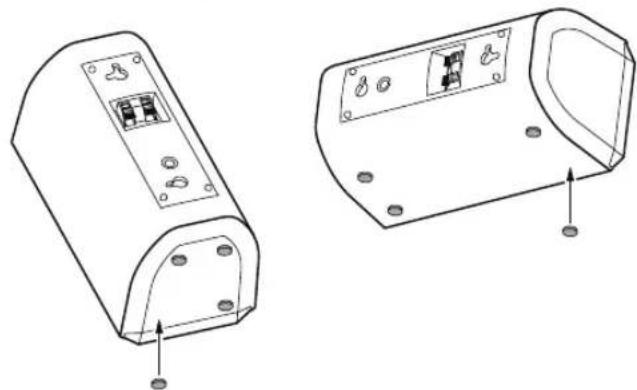

Bevestigen van de kussentjes

Bevestig kussentjes aan de onderzijde van de luidspreker. De kussentjes zorgen ervoor dat de luidspreker niet kan glijden. Bovendien dempen ze de trillingen.

Voorluidspreker, Middenluidspreker Surround luidspreker

Voorzorgsmaatregelen

Neem de volgende voorzorgen in acht wanneer u luidspreker aan de wand of op een luidsprekerstandaard monteert.

• Controleer of de muur waaraan u de luidsprekers wilt ophangen sterk genoeg is om het gewicht van de luidsprekers te houden (ong. Voorluidspreker : 0,6 kg, Middenluidspreker : 0,6 kg, Surround luidspreker : 0,5 kg).
• U moet de juiste schroef voor uw wand zelf aanschaffen.
• U moet schroeven gebruiken die geschikt zijn voor de wand of de standaard in kwestie, en lang genoeg om voldoende stevigheid te bieden.
• Als u niet zeker weet of de muur of de schroeven sterk genoeg zijn, of als u vragen hebt over een ander onderdeel van de installatie, raadpleeg dan een aannemer of iemand anders met verstand van zaken voordat u de luidsprekers probeert op te hangen.

Volg altijd de hier gegeven aanwijzingen bij het ophangen van de luidsprekers. Kenwood kan geen verantwoordelijkheid nemen voor verwondingen of schade wanneer een luidspreker die onjuist is opgehangen van de muur valt.

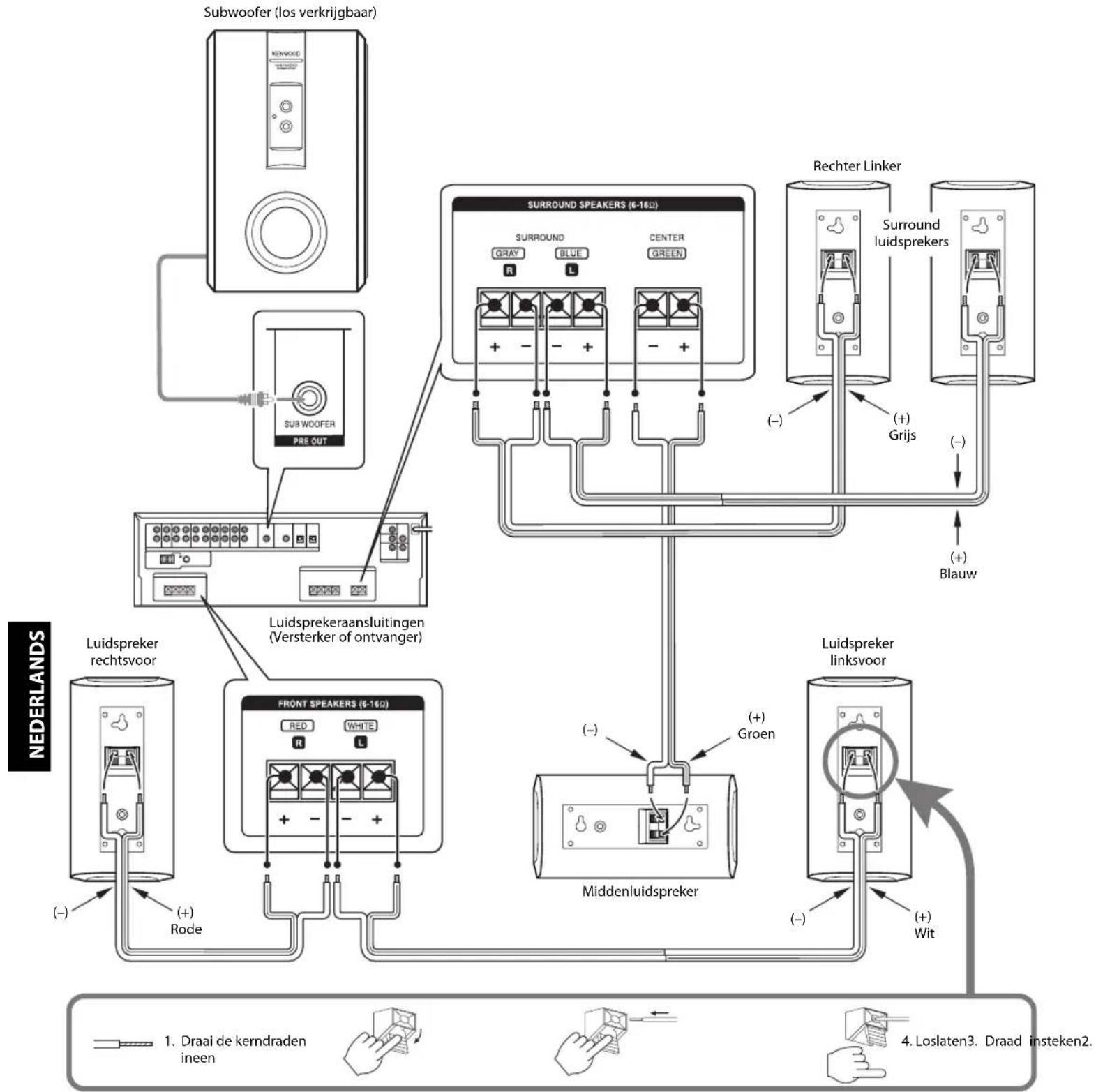

De draden en de aansluitpunten van de luidspreker hebben kleurcodes om het aansluiten te vergemakkelijken. Verbindt elke draad met de aansluiting die dezelfde kleur heeft (zie de afbeelding).

Zet de versterker uit voordat u de luidsprekers aansluit of losmaakt.

Opmerkingen:

• Het piek-belastbaarheid van het luidsprekersysteem staat vermeld in de specificaties. Om schade aan de luidsprekers te voorkomen, mag u de luidsprekers nooit op een hoger vermogen gebruiken.
• Dit luidsprekersysteem heeft een nominale impedantie van 8 Ohm. Om deze luidsprekers naar bevrediging en veilig te sturen dient een versterker met een belastingsimpedantie van 8 Ohm aangesloten te worden.
• Zorg dat de + en - luidsprekersnoeren niet kortgesloten worden.
• Als de linker en rechter luidspreker verkeerd om worden aangesloten of als de polariteit van de luidsprekersnoeren niet overeenkomt met de polariteit van de aansluitingen, zal het geluid onnatuurlijk klinken en zijn de akoestische eigenschappen van inferieure kwaliteit. Zorg er daarom voor dat de luidsprekers en luidsprekersnoeren korrekt worden aangesloten.

De hieronder vermelde technische gegevens en het ontwerp zijn vatbaar voor wijzigingen zonder kennisgeving met het oog op verbetering.

Voorluidspreker

Systeem....Full-Range Luidsprerkersysteem (Magnetisch afgeschermd)

Behuizing....Basreflex

Bezetting 70 mm Konus-type

Nominaal impedantie....8 Ω

Piek-belastbaarheid ....120 W

Gevoeligheid ....84 dB / W op 1 m

Frekwentiebereik 140 Hz tot 20.000 Hz

Afmetingen

Breedte.... 91 mm

Hoogte 180

Diepte 93

Netto gewicht 0,6 kg / stuk

Middenluidspreker

Systeem....Full-Range Luidsprerkersysteem (Magnetisch afgeschermd)

Behuizing....Basreflex

Bezetting 70 mm Konus-type

Nominaal impedantie.... 8 Ω

Piek-belastbaarheid ....120 W

Gevoeligheid ....84 dB / W op 1 m

Frekwentiebereik 140 Hz tot 20.000 Hz

Afmetingen

Breedte.... 180 mm

Hoogte 91 mm

Diepte 93 mm

Netto gewicht 0,6 kg / stuk

Surround luidspreker

Systeem....Full-Range Luidsprerkersysteem

Behuizing....Basreflex

Bezetting 70 mm Konus-type

Nominaal impedantie....8 Ω

Piek-belastbaarheid ....120 W

Gevoeligheid ....83 dB / W op 1 m

Frekwentiebereik 140 Hz tot 20.000 Hz

Afmetingen

Breedte.... 91 mm

Hoogte 180 mm

Diepte 93 mm

Netto gewicht 0,5 kg / stuk

Toebehoren

Luidsprekerdraad

Rode 4 m

Wit 4 m

Blauw 8 m

Grijs 8 m

Groen 3 m

Kussen....20

Opmerking:

De fronten van de luidsprekers kunnen geen van allen verwijderd worden.

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aan dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op juiste manier worden verwerkt, teruggewon-

de

nen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl.

Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.
