MANUAL DE USUARIO KS1300HT KENWOOD

MANUAL DE INSTRUCCIONES

Gracias por adquirir los altavoces nuestros para formar parte de su excelente sistema de alta fidelidad. En Kenwood confiamos que su elección le traer muchos años de agradable audición.

Rogamos leer estas instrucciones atentamente a fin de obtener el mejor rendimiento de estos altavoces.

Identifi cación de la unidad

Inscriba el número de serie de la unidad, que aparece en la parte posterior de la misma, en los espacios provistos en la tarjeta de garantía y también en el espacio de abajo. Al dirigirse al distribuidor para cualquier información, o para solicitar su asistencia, indíquele siempre el modelo y el número de serie del aparato.

El modelo KS-1300HT está compuesto de altavoces delanteros, altavoz central y altavoces de sonido ambientales.

KS-1300HT Número de serie

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Precaución: Para su seguridad, lea cuidadosamente este los puntos siguientes.

1. Sofocación – Después de sacar el aparato de la bolsa de polietileno, no se olvide de poner la bolsa en un lugar donde no puedan alcanzarla los niños. En caso contrario, éstos podrán ponerse a jugar con la bolsa creando un peligro de sofocación.
2. Agua y humedad – No ponga recipientes de líquidos, tales como un fl orero o una palangana, sobre el aparato. Evite también instalar la unidad en un lugar húmedo.

3. Calor – No instale el aparato cerca de una fuente de calor, tal como un radiador, ni tampoco bajo la luz directa del sol.

4. Modificación – No trate de abrir ni modifi car el aparato porque esto podría causar un peligro de incendio o un mal funcionamiento.

5. Limpieza - No utilice disolventes volátiles como por ejemplo, alcohol, diluyentes de pintura, gasolina, bencina, etc., para limpiar la caja. Utilice siempre un paño seco.
6. Olores extraños – Si notase olores extraños o humo, apague inmediatamente la alimentación y desenchufe el aparato de la toma corriente. Luego, póngase en contacto con su concesionario o centro de reparaciones.

Instalación

Colocación para un sonido ambiental óptimo

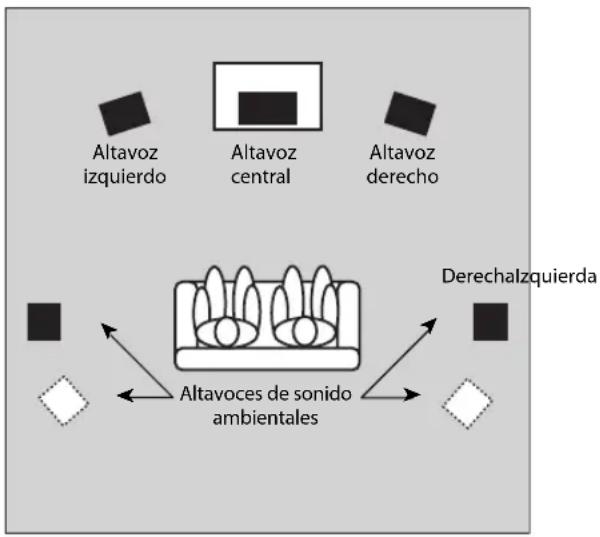

El sistema de altavoces puede proporcionar un Sonido ambiental completo. Para disfrutar de todo el efecto del campo de sonido ambiental, coloque los altavoces tal y como se describe a continuación.

• Coloque los altavoces izquierdo y derecho en las partes laterales del televisor. Ponga los altavoces en forma angular hacia la zona de sonido para realizar el efecto del estéreo.
• Coloque el altavoz central en el centro entre los altavoces izquierdo y derecho. Incline el altavoz hacia arriba o hacia abajo para que quede justo de cara a la zona de sonido.
• Coloque los altavoces de sonido ambientales lo m alto posible, bien directamente al lado de la zona de sonido o bien justo detrás de esta zona. Ajuste los ángulos para que los altavoces queden directamente enfrente de los oyentes.

Utilización de los altavoces cerca de un televisor (Altavoz delantero, Altavoz central)

Los altavoces frontal y central están protegidos magnéticamente por lo que pueden instalarse cerca de un televisor. Sin embargo, tenga en cuenta que si coloca los altavoces muy cerca del televisor podría, en algunos casos, producirse una distorsión en la reproducción del color. En estos casos, encienda el televisor y compruebe que la reproducción del color sea normal. Si se producen distorsiones en el color, apague el televisor durante 15 o 30 minutos, vuelva a encenderlo y compruébelo de nuevo. (Esto permite que el conjunto de circuitos de desmagnetización del televisor corrija el campo magnético de los altavoces). Si todavía se produce una distorsión, aleje los altavoces del televisor.

Métodos de instalación

En escritorio o estantería

Coloque los altavoces en un escritorio, estantería o superficie similar que esté nivelada.

En la pared

Los altavoces disponen de agujeros de montaje para poder colocarlos en una pared. Puede colgar los altavoces delanteros y de sonido ambiental de forma vertical en una pared, y el altavoz central puede colocarlo horizontalmente.

■ Altavoz delantero, Altavoz de sonido ambiental

1. Enrosque un tornillo en la pared en la posición deseada. Enrosque sólo una parte para que el tornillo sobresalga de 8 a 10 mm de la superficie de la pared.

2. Cuelgue el altavoz encajando en el orificio superior de montaje (en la parte superior trasera del altavoz) la parte sobrante del tornillo. Confirme que el altavoz se mantiene firmemente y con seguridad en el lugar.

■ Altavoz central

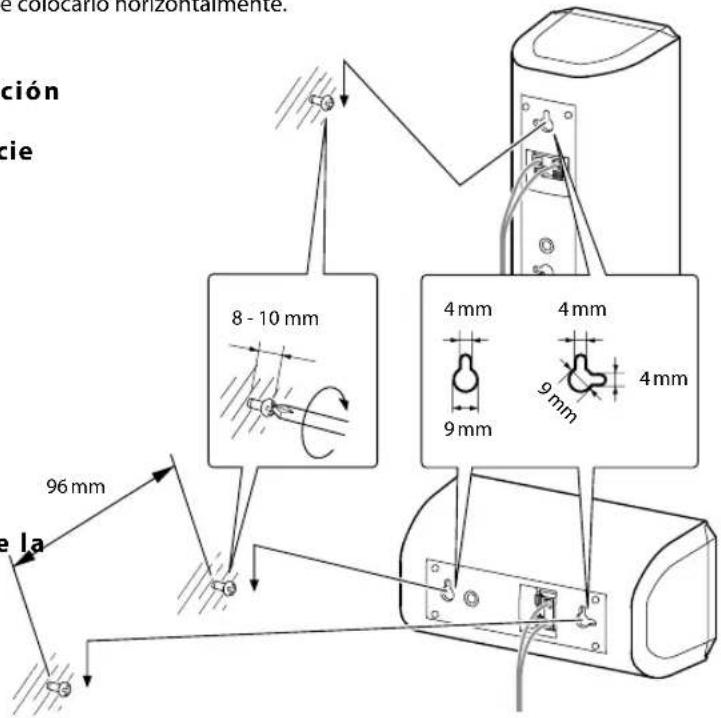

1. Enrosque dos tornillos en la pared a una distancia de 96 mm, asegurándose de que los tornillos queden horizontalmente al mismo nivel. Enrosque sólo una parte de cada tornillo para que sobresalga de 8 a 10 mm de la superficie de la pared.

2. Cuelgue el altavoz encajando en los dos orificios de montaje (en la parte trasera del altavoz) la parte sobrante de los tornillos. Confirme que el altavoz está sujeto firmemente y con seguridad en el lugar.

Varios métodos de montaje

■ En el soporte opcional de Kenwood (SR-8000) (Altavoz delantero y altavoz de sonido ambiental solamente)

Cada altavoz puede instalarse en el soporte opcional SR-8000 de Kenwood.

■ Acerca de la montura o ménsula de altavoz de venta en el comercio (Altavoz delantero solamente)

También se puede utilizar cualquier montura o ménsula de altavoz de venta en el comercio (siempre que el altavoz se pueda fijar utilizando un tornillo M5 con una longitud de 60 mm y una longitud roscada efectiva de 10 a 13 mm). Para conocer detalles, lea el manual de instrucciones de la montura o la ménsula de altavoz.

Longitud roscada efectiva

Tornillo M5

8 - 10 mm 4 mm 4 mm 9 mm 9 mm 4 mm 96 mm e la

Fijación de los almohadilla

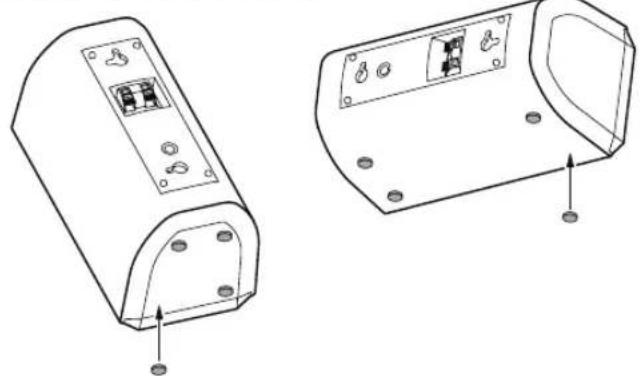

Fije los almohadillas a la base del altavoz. Los almohadillas evitan que el altavoz se deslice y amortiguan su vibración.

Altavoz delantero, Altavoz central Altavoz de sonido ambiental

Observe las siguientes precauciones cuando monte el altavoz en la pared o en el soporte de altavoz.

• Verifique que la pared que va a utilizar es lo suficientemente firme para soportar todo el peso del altavoz (aprox. altavoz delantero : 0,6 kg, altavoz central : 0,6 kg, altavoz de sonido ambiental : 0,5 kg).
• El tornillo para la pared debe adquirirse separadamente.
• Asegúrese de utilizar un tornillo apropiado para la pared o soporte que esté utilizando, y que tenga la longitud suficiente para proporcionar suficiente resistencia.
• Si no está seguro de la resistencia de la pared, del tipo de tornillo que debe utilizar o de cualquier otro punto sobre el tipo de instalación, consulte con un profesional antes de realizar la instalación.

Debe seguir el procedimiento indicado cuando lleve a cabo la instalación. Kenwood no asume responsabilidad alguna en caso de lesiones o daños que puedan producirse por la caída, desde la pared, del altavoz como resultado de una instalación incorrecta o un soporte de resistencia insuficiente.

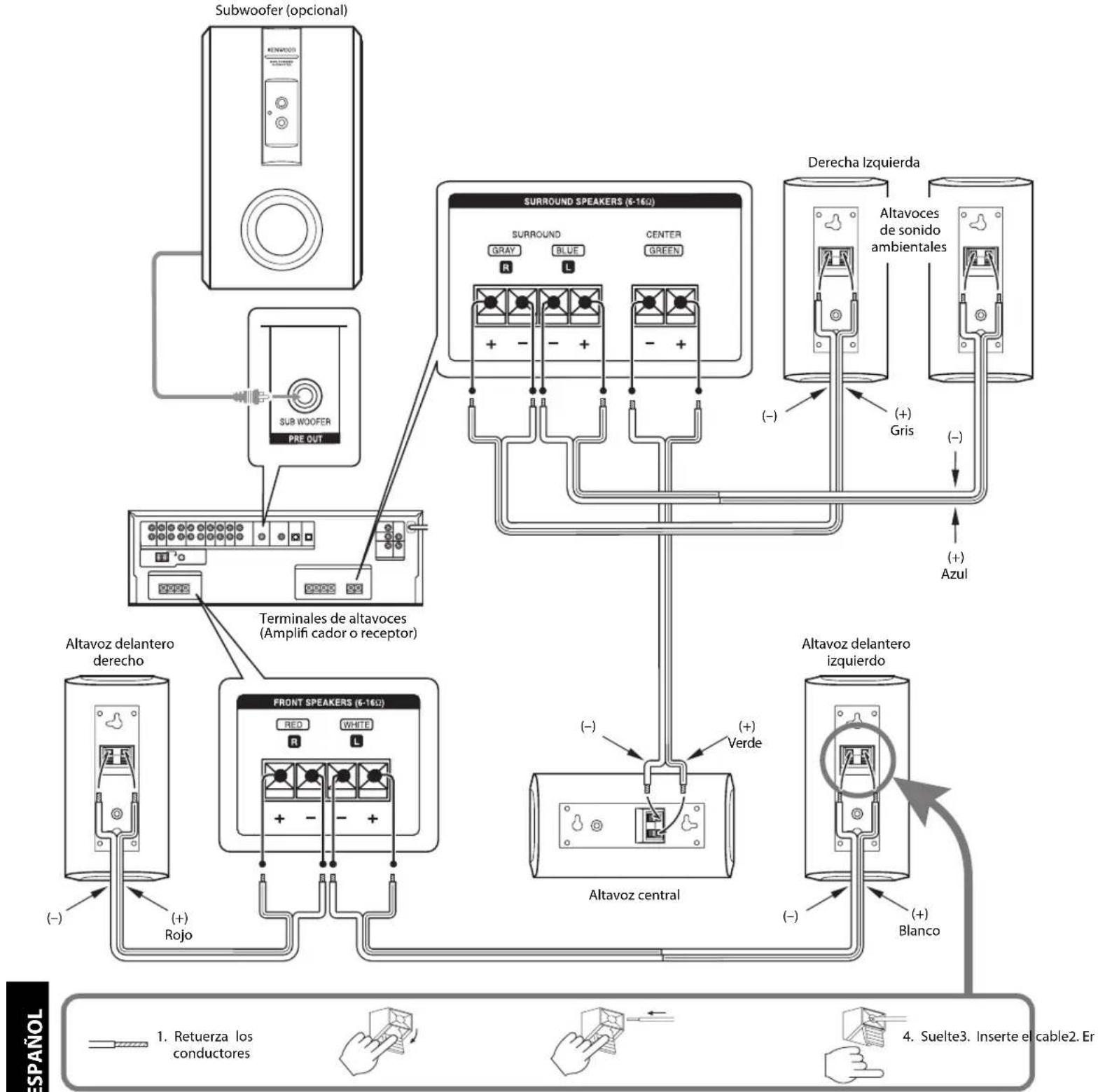

Los cables de los altavoces y las etiquetas de los paneles traseros de los altavoces tienen códigos de colores para facilitar la conexión. Conecte cada cable al terminal del color correspondiente tal y como se muestra en la figura. Asegurarse de apagar el amplificador antes de conectar o desconectar los altavoces.

Notas:

• La potencia de entrada de pico del sistema de altavoces se indican en las especificaciones. Para evitar dañar los altavoces, no los utilice nunca con niveles de potencia que sobrepasen estos límites.
• Este sistema de altavoces tiene una impedancia nominal de 8 ohmios. Para activar estos altavoces de forma satisfactoria y segura, utilice un amplificador o receptor que pueda conectarse en altavoces con una impedancia de carga de 8 ohmios.
• No cortocircuite nunca los cables + y - de los altavoces.
• Si los altavoces izquierdo y derecho se conectan al revés, o si los cables de los altavoces se conectan con las polaridades invertidas, el sonido no ser natural y la posición de la imagen acústica ser ambigua. No se olvide de conectar correctamente los altavoces y sus cables.

Los valores nominales y el diseño siguientes están sujetos a cambios sin previo aviso.

Altavoz delantero

Sistema ...... Sistema de game complete (Protegido magnéticamente)

Caja......Bass-reflex

Altavoz ....70 mm Tipo cónico

Impedancia nominal 8 Ω

Potencia de pico de entrada 120 W

Sensibilidad 84 dB / W a 1 m

Respuesta de frecuencia 140 Hz en 20.000 Hz

Dimensiones

Ancho 91

Altura 180

Profundidad 93

Peso neto 0,6 kg / unidad

Altavoz central

Sistema ...... Sistema de game complete (Protegido magnéticamente)

Caja....Bass-reflex

Altavoz ....70 mm Tipo cónico

Impedancia nominal 8 Ω

Potencia de pico de entrada ....120 W

Sensibilidad 84 dB / W a 1 m

Respuesta de frecuencia 140 Hz en 20.000 Hz

Dimensiones

Ancho 180 mm

Altura 91 mm

Profundidad 93 mm

Peso neto 0,6 kg / unidad

Altavoz de sonido ambiental

Sistema ...... Sistema de game complete

Caja....Bass-reflex

Altavoz ....70 mm Tipo cónico

Impedancia nominal 8 Ω

Potencia de pico de entrada ....120 W

Sensibilidad 83 dB / W a 1 m

Respuesta de frecuencia 140 Hz en 20.000 Hz

Dimensiones

Ancho 91 mm

Altura 180 mm

Profundidad 93 mm

Peso neto 0,5 kg / unidad

Accesorios

Cable de altavoces

Rojo 4 m

Blanco 4 m

Azul 8 m

Gris 8 m

Verde 3 m

Almohadilla 20

Nota:

No se pueden quitar las rejillas de los altavoces.

Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países de la Unión Europea que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos. Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus

subproductos residuales correspondientes.

Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.
