Tipo de producto	Altavoz central (altavoz central)
Marca	KENWOOD
Modelo	CS7070-ES
Sistema de altavoces	3 altavoces, 2 vías
Altavoz de graves	2 x 80 mm tipo cono
Altavoz de agudos	1 x 19 mm tipo cúpula
Impedancia nominal	8 Ω
Potencia de entrada de pico	130 W
Sensibilidad	79 dB / W a 1 m
Respuesta en frecuencia	60 Hz ~ 100 kHz
Dimensiones (An x Al x Pr)	400 x 102 x 136 mm
Peso neto	3,0 kg (por unidad)
Tipo de caja	Suspensión de aire acústico
Blindaje magnético	Sí
Uso recomendado	Altavoz central en un sistema de cine en casa
Montaje en pared	Posible (orificios en la parte trasera, distancia entre tornillos 300 mm)
Accesorios incluidos	Cable de altavoz (4 m), 4 almohadillas antideslizantes
Limpieza	Paño limpio y seco (no usar disolventes)
Precauciones de seguridad	No exponer al agua, al calor, no modificar

Preguntas frecuentes - CS7070-ES KENWOOD

¿Cuál es la potencia máxima soportada por el altavoz CS7070-ES?

La potencia de entrada de pico es de 130 W. Nunca supere este límite para evitar dañar el altavoz.

¿Puedo usar este altavoz con un amplificador de 4 ohmios?

No, la impedancia nominal es de 8 Ω. Use solo un amplificador compatible con altavoces de 8 ohmios para un funcionamiento seguro.

¿Cómo instalar el altavoz en la pared?

Fije dos tornillos en la pared con una distancia de 300 mm, dejando sobresalir de 9 a 11 mm. Cuelgue el altavoz por sus orificios de montaje traseros. Use las almohadillas incluidas para proteger la caja.

¿Se puede colocar el altavoz cerca de un televisor?

Sí, tiene un blindaje magnético. Sin embargo, si aparecen perturbaciones de color, aleje el altavoz o apague el televisor durante 15 a 30 minutos.

¿Qué hacer en caso de olor anormal o humo?

Corte inmediatamente la alimentación y desconecte el cable. Contacte a su concesionario o a un centro de servicio autorizado.

¿Cómo limpiar el altavoz correctamente?

Use un paño limpio y seco. Nunca use disolventes volátiles como alcohol, diluyente o gasolina.

¿Qué accesorios se incluyen con el altavoz?

Se incluyen: un cable de altavoz de 4 m y 4 almohadillas antideslizantes (en una hoja) para montaje en pared o colocación en el suelo.

¿Cómo conectar los cables de altavoz?

Afloje el terminal, inserte el cable pelado y luego apriete. Asegúrese de respetar las polaridades (+ y -) y no cortocircuitar los cables. También puede usar conectores banana.

¿Cuál es la respuesta en frecuencia de este altavoz?

La respuesta en frecuencia es de 60 Hz a 100 kHz, permitiéndole reproducir tanto graves profundos como agudos extendidos.

¿Puedo usar este altavoz como altavoz surround?

Está diseñado como altavoz central. Para un sistema surround, úselo en el centro y compre altavoces surround por separado para los canales izquierdo/derecho y trasero.

MANUAL DE USUARIO CS7070-ES KENWOOD

MANUAL DE INSTRUCCIONES

Kenwood Corporation

CE

Sul pavimento e su una mensola

Gracias por adquirir los altavoces nuestros para formar parte de su excelente sistema de alta fidelidad. En KENWOOD confiamos que su elección le traerá muchos años de agradable audición.

Rogamos leer estas instrucciones atentamente a fin de obtener el mejor rendimiento de estos altavoces.

Identificación de la unidad

Inscriba el número de serie de la unidad, que aparece en la parte posterior de la misma, en los espacios provistos en la tarjeta de garantía y también en el espacio de abajo. Al dirigirse al distribuidor para cualquier información, o para solicitar su asistencia, indíquele siempre el modelo y el número de serie del aparato.

CS-7070ES Número de serie

Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países de la Unión Europea que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos. Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

Cuidados importantes

Precaución: Para su seguridad, lea cuidadosamente este los puntos siguientes.

1. Sofocación – Después de sacar el aparato de la bolsa de polietileno, no se olvide de poner la bolsa en un lugar donde no puedan alcanzarla los niños, En caso contrario, éstos podrán ponerse a jugar con la bolsa creando un peligro de sofocación.
2. Agua y humedad – No ponga recipientes de líquidos, tales como un florero o una palangana, sobre el aparato. Evite también instalar la unidad en un lugar húmedo.
3. Calor – No instale el aparato cerca de una fuente de calor, tal como un radiador, ni tampoco bajo la luz directa del sol.
4. Modificación – No trate de abrir ni modificar el aparato porque esto podría causar un peligro de incendio o un mal funcionamiento.
5. Limpieza – No utilice disolventes volátiles como por ejemplo, alcohol, diluyentes de pintura, gasolina, bencina, etc., para limpiar la caja. Utilice siempre un paño seco.
6. Olores extraños – Si notase olores extraños o humo, apague inmediatamente la alimentación y desenchufe el aparato de la toma corriente. Luego, póngase en contacto con su concesionario o centro de reparaciones.

Lugares de instalación

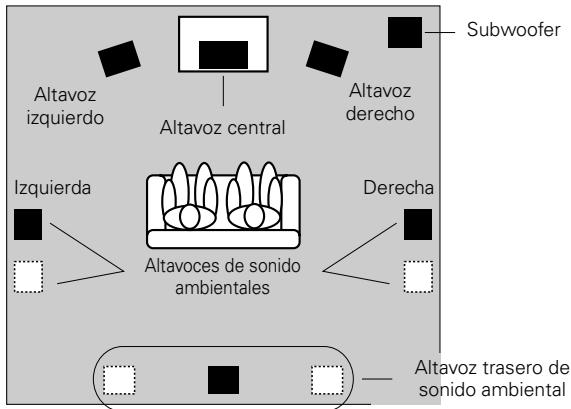

Colocación para un sonido ambiental óptimo

Utilice este sistema de altavoces como altavoz central. Los demás altavoces deberán adquirirse separadamente.

• Coloque los altavoces izquierdo y derecho en las partes laterales del televisor. Ponga los altavoces en forma angular hacia la zona de sonido para realizar el efecto del estéreo.
• Coloque el altavoz central en el centro entre los altavoces izquierdo y derecho. Incline el altavoz hacia arriba o hacia abajo para que quede justo de cara a la zona de sonido.
• Las características de reproducción de ultragraves del subwoofer son óptimas cuando el subwoofer se coloca en una esquina o cerca de una pared.
• Ponga los altavoces de sonido ambiental en línea recta o diagonal por detrás de las partes derecha e izquierda de la posición de escucha.
• Coloque el altavoz trasero de sonido ambiental detrás de la posición de escucha, a la misma altura que los altavoces de sonido ambiental derecho e izquierdo.

Acerca de la utilización de un altavoz cerca de un televisor

Este altavoz central dispone de blindaje magnético y, por lo tanto, puede ser instalado cerca de un televisor. Tenga en cuenta, sin embargo, que colocar el altavoz demasiado cerca de un televisor con tubo de rayos catódicos puede, en algunos casos, producir distorsión en la recepción de las señales de color. En tal caso, encienda el televisor y compruebe que la reproducción del color sea normal. Si el color se distorsiona, apague el televisor durante un periodo de entre 15 y 30 minutos, y luego vuelva a encenderlo y a comprobar el color. (Esto permite que el circuito de desmagnetización del televisor haga la corrección necesaria para el campo magnético del altavoz.) Si la distorsión persiste, separe más el altavoz del televisor.

En el suelo o en un estante

Coloque el altavoz en el suelo, en una estantería o en otra superficie horizontal estable. Tenga el cuenta que el altavoz no se fija en el lugar donde se coloca, así que tenga cuidado para no tirarlo.

- Fije los cuatro almohadillas a la base del altavoz, uno en cada esquina. Los almohadillas evitan que el altavoz se deslice y amortiguan su vibración.

En la pared

Los altavoces disponen de orificios de montaje para la instalación en la pared. Necesita colocar dos tornillos en la pared a una distancia adecuada para que pueda colgar el altavoz por los dos orificios de montaje. Realice lo siguiente:

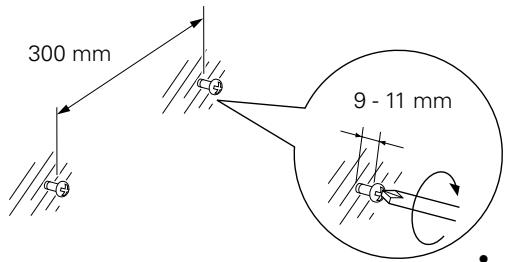

7 Enrosque dos tornillos en la pared a una distancia de 300 mm, asegurándose de que los tornillos queden horizontalmente al mismo nivel. Enrosque sólo una parte de cada tornillo para que sobresalga de 9 a 11 mm de la superficie de la pared.

- Los tornillos de la pared deben comprarse por separado.

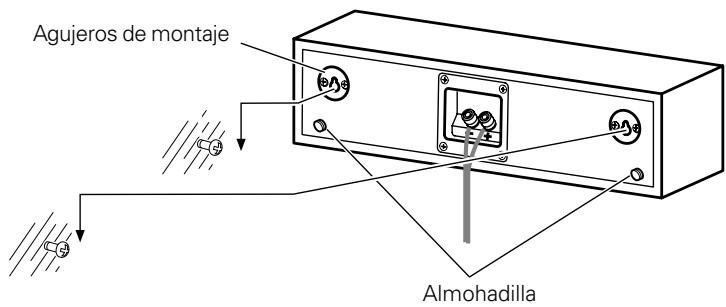

2 Cuelgue el altavoz encajando en los dos orificios de montaje (en la parte trasera del altavoz) la parte sobrante de los tornillos. Confirme que el altavoz está sujeto firmemente y con seguridad en el lugar.

- Coloque cada pareja de almohadillas suministradas formando dos juegos de dos almohadillas, y colóquelas en las dos posiciones mostradas en la parte trasera del altavoz. Estos juegos de almohadillas evitarán que se estropee el altavoz y que las vibraciones del mismo se transmitan a la pared.

Precauciones

Tome las precauciones siguientes cuando monte el altavoz en una pared.

• Verifique que la pared que va a utilizar es lo suficientemente firme para soportar todo el peso del altavoz (aprox. 3,0 kg).
• Los tornillos de la pared deben comprarse por separado.
• Debe utilizar tornillos apropiados para la pared y lo suficientemente largos para proporcionar la fuerza necesaria.
• Si no está seguro de la resistencia de la pared, del tipo de tornillo que debe utilizar o de cualquier otro punto sobre el tipo de instalación, consulte con un profesional antes de realizar la instalación.

Debe seguir el procedimiento indicado cuando lleve a cabo la instalación. Kenwood no asume responsabilidad alguna en caso de lesiones o daños que puedan producirse por la caída, desde la pared, del altavoz como resultado de una instalación incorrecta o un soporte de resistencia insuficiente.

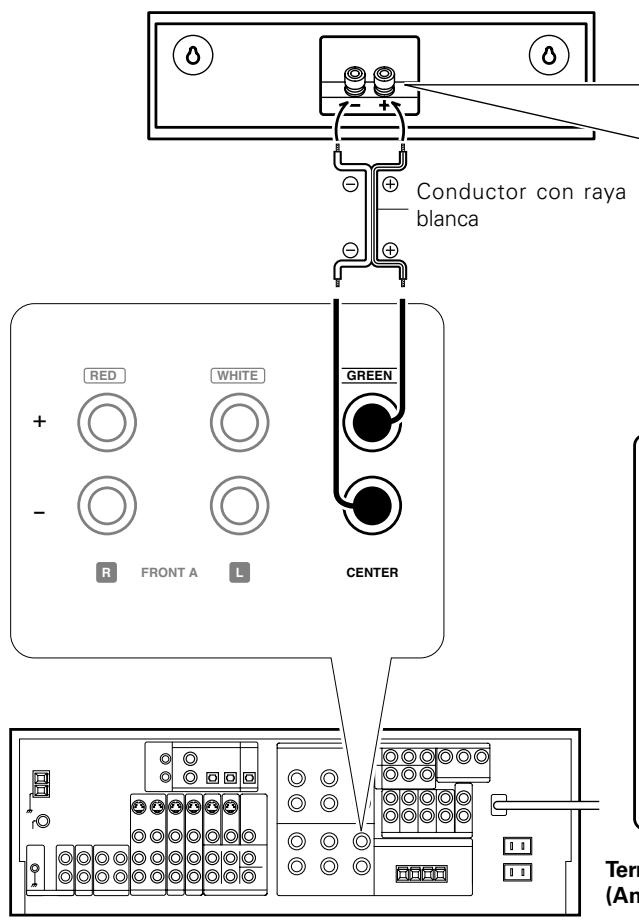

Notas acerca de las conexiones

1. Asegurarse de apagar el amplificador antes de conectar o desconectar el altavoz.
2. Este sistema de altavoz tiene una impedancia nominal de 8 ohmios. Para asegurar un funcionamiento seguro y fiable, cerciórese de que su amplificador o receptor (centro de control A/V) pueda trabajar con altavoces de 8 ohmios.
3. No cortocircuite nunca los conductores (+) y (-) de los cables de los altavoces.
4. No invierta las conexiones (+) y (-). La inversión de las polaridades puede crear un sonido que no es natural.

① Afloje

② Inserte el cable

③ Asequre

①

El cable de altavoz también se puede conectar al altavoz utilizando las clavijas tipo banana que se encuentran a la venta en tiendas de audio.

Para utilizar la conexión tipo banana, apriete los tornillos de los terminales del altavoz antes de insertar la clavija tipo banana.

Terminales de altavoces

(Amplificador o Centro de Control A/V)

Notas acerca de la operación

La potencia de entrada de pico del sistema de altavoces se indican en las especificaciones. Para evitar dañar el altavoz, no utilice nunca el altavoz con niveles de potencia que sobrepasen este límite.

Especificaciones

Sistema ...... 2 vía 3 altavoces (Protegido magnéticamente)

Caja ...... Suspensión al aire neumática

Altavoz

Woofer 80 mm Tipo cónico × 2

Tweeter 19 mm Tipo domo

Impedancia nominal 8 Ω

Potenica de pico de entrada 130 W

Sensibilidad 79 dB / W a 1 m

Respuesta de frecuencia 60 Hz en 100 kHz

Dimensiones

Ancho 400 mm

Altura 102 mm

Profundidad 136 mm

Peso neto 3,0 kg / unidad

Accessorios

Cable del altavoz (4 m) 1

Almohadilla 4 (1 hoja)

Nota:

KENWOOD sigue una política de continuos avances en el desarrollo de modelos. Por esta razónlas especificaciones están sujetas a combios sin previo aviso.
