Soort product	Centrale luidspreker
Merk	KENWOOD
Model	CS7070-ES
Luidsprekersysteem	3 luidsprekers, 2-weg
Woofer	2 x 80 mm conus type
Tweeter	1 x 19 mm koepel type
Nominale impedantie	8 Ω
Piek ingangsvermogen	130 W
Gevoeligheid	79 dB / W op 1 m
Frequentierespons	60 Hz ~ 100 kHz
Afmetingen (B x H x D)	400 x 102 x 136 mm
Netto gewicht	3,0 kg (per stuk)
Kasttype	Akoestische ophanging
Magnetische afscherming	Ja
Aanbevolen gebruik	Centrale luidspreker in een home cinema systeem
Muurmontage	Mogelijk (gaten achteraan, afstand tussen schroeven 300 mm)
Meegeleverde accessoires	Luidsprekerkabel (4 m), 4 antislipkussentjes
Reiniging	Schone, droge doek (geen oplosmiddelen gebruiken)
Veiligheidsvoorschriften	Niet blootstellen aan water, hitte, niet aanpassen

Veelgestelde vragen - CS7070-ES KENWOOD

Wat is het maximale vermogen dat de CS7070-ES luidspreker aankan?

Het piek ingangsvermogen is 130 W. Overschrijd deze limiet nooit om schade aan de luidspreker te voorkomen.

Kan ik deze luidspreker gebruiken met een versterker van 4 ohm?

Nee, de nominale impedantie is 8 Ω. Gebruik alleen een versterker die compatibel is met 8 ohm luidsprekers voor een veilige werking.

Hoe installeer ik de luidspreker aan de muur?

Bevestig twee schroeven in de muur op 300 mm afstand, met een uitsteeksel van 9 tot 11 mm. Hang de luidspreker aan de achterste montagegaten. Gebruik de meegeleverde kussentjes om de kast te beschermen.

Kan de luidspreker in de buurt van een televisie worden geplaatst?

Ja, hij heeft een magnetische afscherming. Als er echter kleurverstoringen optreden, plaats de luidspreker dan verder weg of zet de televisie 15 tot 30 minuten uit.

Wat moet ik doen bij een abnormale geur of rook?

Schakel onmiddellijk de stroom uit en trek de stekker uit het stopcontact. Neem contact op met uw dealer of een erkend servicecentrum.

Hoe reinig ik de luidspreker correct?

Gebruik een schone, droge doek. Gebruik nooit vluchtige oplosmiddelen zoals alcohol, thinner of benzine.

Welke accessoires worden meegeleverd met de luidspreker?

Meegeleverd: een luidsprekerkabel van 4 m en 4 antislipkussentjes (op een vel) voor muurmontage of plaatsing op de vloer.

Hoe sluit ik de luidsprekerkabels aan?

Draai de aansluiting los, steek de gestripte draad erin en draai vast. Let op de polariteit (+ en -) en sluit de draden niet kort. U kunt ook banaanstekkers gebruiken.

Wat is de frequentierespons van deze luidspreker?

De frequentierespons is 60 Hz tot 100 kHz, waardoor hij zowel diepe bassen als uitgebreide hoge tonen kan weergeven.

Kan ik deze luidspreker gebruiken als surroundluidspreker?

Hij is ontworpen als centrale luidspreker. Voor een surroundsysteem gebruikt u hem in het midden en koopt u aparte surroundluidsprekers voor links/rechts en achterkanalen.

GEBRUIKSAANWIJZING CS7070-ES KENWOOD

Wij willen u bedanken voor het door u in de ons sprekersysteem gestelde vertrouwen. KENWOOD is ervan overtuigd, dat uw keuze jarenlang luisterplezier zal verzekeren.

Neem een moment om deze gebruiksaanwijzing aandachtig door te lezen. Dit zal ertoe bijdragen dat u alles uit het systeem haalt dat wij erin gebouwd hebben.

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de daarvoor bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model-en serienummer aan uw dealer door wanneer u kontakt met hem opneemt voor informatie of service.

CS-7070ES Serienummer

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aan dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Belangrijke veiligheidsmaatregelen

Let op: Om veilige bediening te waarborgen, dient dit deel zorgvuldig te worden doorgelezen.

1. Verstikking – Gooi de polyethyleen zak weg na het toestel hieruit te hebben verwijderd. Houd de zak uit de buurt van kleine kinderen. Kleine kinderen zouden mogelijk met de zak kunnen spelen en over hun hoofd trekken, met verstikking tot gevolg.
2. Water en vocht – Installeer de luidsprekers niet op plaatsen waar ze mogelijk aan water of vocht bloot worden gesteld.
3. Warmte –Plaats het toestel niet in de directe nabijheid van een warmtebron zoals een radiator, of in het directe zonlicht.
4. Knutselen – Voorkom brand of beschadiging en open derhalve de luidsprekers niet en breng er geen veranderingen in aan.
5. Reinigen – Gebruik geen vluchtige middelen zoals alcohol, verfverdunner, wasbenzine, spiritus e.d. om de buitenkant van het apparaat te reinigen. Gebruik een schoon droog doekje.
6. Vreemde geur – Als het apparaat vreemd ruikt of rook uitstoot, moet het apparaat onmiddellijk worden uitgeschakeld (OFF) en de stekker uit het stopcontact worden getrokken. Raadpleeg hierna uw dealer of dichtstbijzijnde servicecentrum.

Installatieplek

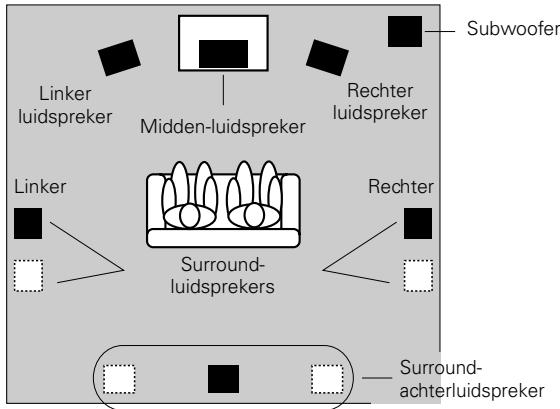

Plaatsing van de luidsprekers voor optimaal geluid om u heen (Surround Sound)

U kunt dit luidsprekersysteem gebruiken als uw midden-luidspreker. Andere luidsprekers dienen apart te worden aangeschaft.

• Plaats de linker- en rechterluidsprekers aan weerskanten van uw televisie. Richt de luidsprekers naar de plaats waar de luisteraars zich gewoonlijk bevinden. Hierdoor wordt het stereo-effect versterkt.
• Plaats de midden-luidspreker precies in het midden tussen de linker en rechter voorluidsprekers. Kantel de luidspreker zover naar boven of naar beneden dat hij recht naar de luisteraars gericht is.
• De door de subwoofer geproduceerde zeer lage tonen zullen het diepst en rijkst klinken wanneer de subwoofer in een hoek of bij een wand wordt geplaatst.
• Plaats de surround-luidsprekers recht of diagonaal links en rechts achter de luisterplek.
• Plaats de surround-achterluidspreker achter de luisterplek, op dezelfde hoogte als de linker en rechter surround luidsprekers.

Gebruik van de luidspreker nabij een televisie

Deze luidspreker is voorzien van een magnetische afscherming en kan daarom dicht in de buurt bij een tv-toestel geplaatst worden. Vergeet echter niet dat het plaatsen van luidsprekers te dicht bij een televisie met een beeldbuis in sommige gevallen de kleurweergave op het scherm kan vervormen. Zet om dit te controleren de tv aan en controleer of de kleurweergave normaal is. Als de kleurweergave vervormd is, dient u de tv 15 tot 30 minuten uit te zetten en vervolgens weer aan te zetten en te controleren. (Dit stelt de zogenaamde 'degauss' functie van de tv in staat om te corrigeren voor het magnetische veld van de luidspreker.) Als de vervorming nog steeds optreedt, dient u de luidspreker verder bij de tv vandaan te zetten.

Op de vloer of op een kast

Plaats de luidspreker op de vloer of op een plank of ander stabiel en horizontaal oppervlak. Let op, want de luidspreker zit niet vast, dus wees voorzichtig dat u 'm niet omgooit.

- Bevestig vier kussentjes aan de onderzijde van de luidspreker, op iedere hoek één. Dekussentjes zorgen ervoor dat de luidspreker niet kan glijden. Bovendien dempen ze de trillingen.

Aan de wand

Deze luidspreker is voorzien van een bevestigingsgaatje voor wandmontage. U moet twee schroeven op de juiste afstand van elkaar in de wand doen zodat u de luidspreker aan beide bevestigingsgaatjes kunt ophangen. Ga als volgt te werk.

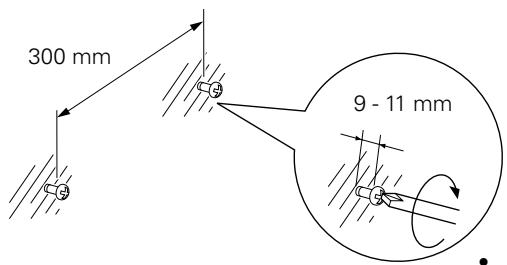

7 Draai twee schroeven in de wand, 300 mm uit elkaar, en zorg ervoor dat ze netjes horizontaal zitten. Draai beide schroeven slechts gedeeltelijk in de wand, zodat ze nog 9 tot 11 mm blijven uitsteken.

- U moet de juiste schroeven voor uw wand zelf aanschaffen.

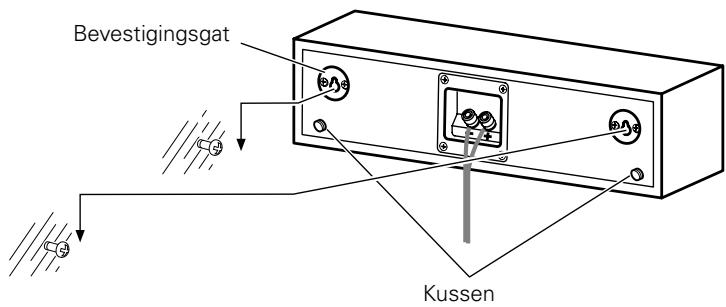

2 Hang de luidspreker aan de wand door de gaten in de beugels (aan de achterkant van de luidspreker) over de in de wand gedraaide maar nog uitstekende schroeven te passen. Controleer of de luidspreker goed en veilig vast zit.

- Doe de meegeleverde kussentjes twee aan twee op elkaar zodat u twee dubbele heeft, en bevestig deze aan de twee plekken aan de achterkant van de luidspreker zoals aangegeven. Deze dubbele kussentjes beschermen de luidspreker tegen beschadiging en voorkomen dat de trillingen van de luidspreker worden overgebracht op de wand.

Voorzorgsmaatregelen

Neem de volgende voorzorgen in acht wanneer u luidspreker aan de wand monteert.

• U moet zich ervan verzekeren dat de wand in kwestie sterk genoeg is om het volledige gewicht van de luidspreker (ongeveer 3,0 kg) te kunnen dragen.
• U moet de juiste schroeven voor uw wand zelf aanschaffen.
• U moet schroeven gebruiken die geschikt zijn voor de wand in kwestie, en lang genoeg om voldoende stevigheid te bieden.
• Als u twijfelt hoe sterk de wand in kwestie is, over wat voor schroef u moet gebruiken, of over andere zaken in verband met deze installatiemethode kunt u het beste een aannemer of andere bevoegde persoon raadplegen voor u verder gaat.

U moet de hier beschreven procedure volgen wanneer u de installatie uitvoert.

Kenwood aanvaardt geen aansprakelijkheid voor letsel of schade door luidsprekers die van een wand vallen als gevolg van een ondeugdelijke installatie of onvoldoende stevige constructie.

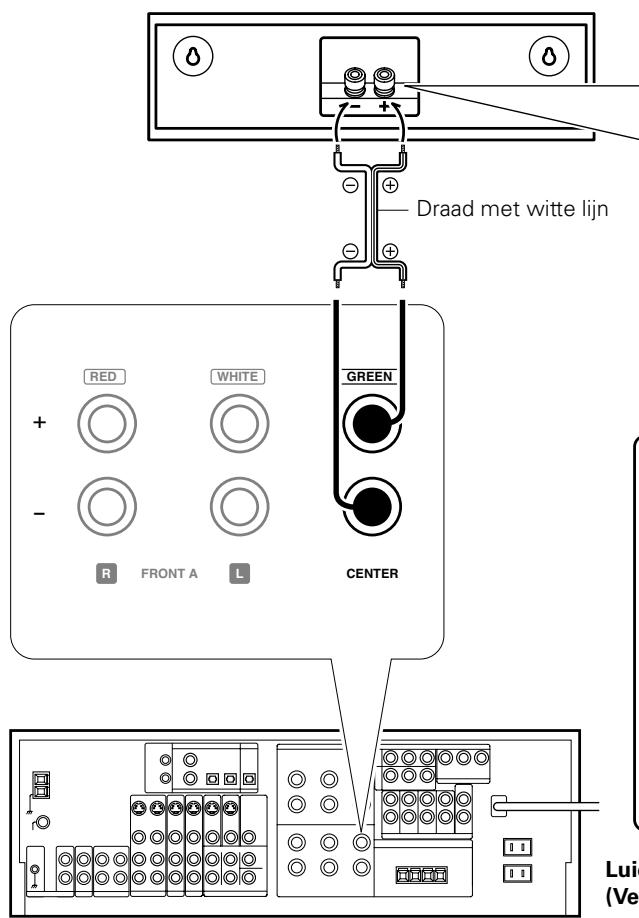

Opmerking omtrent de aansluitingen

1. Zet de versterker uit voordat u de luidspreker aansluit of losmaakt.
2. Dit luidsprekersysteem heeft een nominale impedantie van 8 Ohm. Om een veilige en betrouwbare werking te waarborgen, moet u controleren of uw versterker of receiver (Audio Video Controle Centrum) kan werken met luidsprekers van 8 Ohm.
3. Zorg ervoor dat de (+) en (-) luidsprekerdraden geen kortsluiting kunnen maken.
4. Keer de (+) en (-) aansluitingen in geen geval om. Omkeren van de polariteit kan leiden tot een onnatuurlijke weergave.

① Losdraaien

② Steek de draad naar binnen

③ Vastdraaien

①

De luidsprekerdraad kan ook worden aangesloten op de luidsprekers met bananenstekkers die verkrijgbaar zijn in audiozaken.

Om de aansluiting met bananenstekkers te maken, dient u de schroeven van de aansluitingen op de luidsprekers aan te draaien voor u de bananenstekkers daarin steekt.

Luidsprekeraansluitingen

(Versterker of Audio Video Controle Centrum)

Opmerking omtrent de bediening

Het piek-belastbaarheid van het luidsprekersysteem staat vermeld in de specificaties. Om beschadiging van de luidsprekers te voorkomen, mag u deze in geen geval gebruiken met een hoger vermogen dan het opgegeven maximum.

Specifications

Systeem 2-Weg-3-Luidsprekersysteem

(Magnetisch afgeschermd)

Behuizing ......Akoestische luchtophanging

Bezetting

Woofer 80 mm Konus-type × 2

Tweeter 19 mm Dome-type

Nominaal impedantie 8 Ω

Piek-belastbaarheid 130 W

Gevoeligheid 79 dB /W op 1 m

Frekwentiebereik 60 Hz tot 100 kHz

Afmetingen

Breedte 400 mm

Hoogte 102 mm

Diepte 136 mm

Netto gewicht 3,0 kg / stuk

Toebehoren

Luidsprekerdraad (4 m) 1

Kussen 4 (1 blad)

Opmerking:

KENWOOD volgt een politiek van voortdurende aanpassing aan nieuwe ontwikkelingen. Hierdoor kunnen de specificaties dan ook zonder voorafgaande kennisgeving worden gewijzigd. Voor-luidspreker
