Marca	Kenwood
Modelo	KS5200HT
Tipo de producto	Sistema de altavoces de cine en casa (5.0)
Altavoces incluidos	Frontales (x2), central (x1), surround (x2)
Configuración	2 vías, deflector bass-reflex
Impedancia nominal	8 Ω
Potencia de entrada máxima	120 W por altavoz
Sensibilidad	81 dB/W a 1 m
Respuesta en frecuencia	100 Hz - 30.000 Hz
Dimensiones del altavoz frontal (con soporte)	An 140 x Al 520 x Pr 140 mm
Dimensiones del altavoz central	An 250 x Al 85 x Pr 92 mm
Dimensiones del altavoz surround	An 85 x Al 180 x Pr 92 mm
Peso neto del altavoz frontal (con soporte)	1,5 kg
Peso neto del altavoz central	0,8 kg
Peso neto del altavoz surround	0,6 kg
Accesorios suministrados	Cables de altavoz (rojo 4,5 m, blanco 4,5 m, azul 10 m, gris 10 m, marrón 3 m), almohadillas antideslizantes (12 piezas)
Blindaje magnético	Sí (altavoces frontales y central)
Montaje en pared posible	Sí (todos los altavoces)
Soporte opcional compatible	Kenwood SR-8000
Limpieza	Paño limpio y seco, sin disolventes
Temperatura de funcionamiento	No especificada

Preguntas frecuentes - KS5200HT KENWOOD

¿Cómo instalar los altavoces para un sonido surround óptimo?

Coloque los altavoces frontales a cada lado del televisor, orientados hacia la zona de escucha. El altavoz central se coloca en el centro, ligeramente inclinado. Los altavoces surround deben colocarse a los lados o ligeramente detrás de la zona de escucha, a la altura del oído. Para el modelo KS-5200HT, no se incluye un altavoz surround trasero.

¿Puedo montar los altavoces en la pared?

Sí, los altavoces frontales, central y surround están diseñados para montaje en pared. Utilice tornillos adecuados para la pared, dejando sobresalir 8 a 10 mm. Para el altavoz central, se necesitan dos tornillos separados 150 mm. Asegúrese de que la pared pueda soportar el peso (aproximadamente 0,8 kg para el frontal y central, 0,6 kg para el surround).

¿Cuál es la impedancia de los altavoces? ¿Mi amplificador es compatible?

La impedancia nominal es de 8 Ω. Verifique que su amplificador o receptor pueda funcionar con altavoces de 8 Ω para evitar daños.

¿Cómo conectar los cables de altavoz correctamente?

Asegúrese de que el amplificador esté apagado. Conecte cada cable de color al terminal correspondiente del altavoz (rojo al +, blanco al -). Nunca invierta la polaridad ni cortocircuite los cables.

¿Qué hacer si la imagen del televisor se distorsiona cerca de los altavoces?

Los altavoces frontales y central tienen blindaje magnético, pero si aparecen distorsiones, apague el televisor durante 15 a 30 minutos para desmagnetizar, luego enciéndalo. Si el problema persiste, aleje los altavoces del televisor.

¿Cuál es la potencia máxima recomendada para no dañar los altavoces?

La potencia de entrada máxima es de 120 W por altavoz. Nunca supere este límite. Utilice un amplificador de potencia adecuada.

¿Cómo limpiar los altavoces?

Use un paño limpio y seco. No use nunca alcohol, disolvente, gasolina o bencina, ya que podrían dañar el acabado.

¿Son necesarias las almohadillas antideslizantes?

Sí, fije las almohadillas suministradas debajo de la base de cada altavoz para evitar que se deslicen y amortiguar las vibraciones. El KS-5200HT incluye 12.

¿Puedo usar un soporte diferente al SR-8000 de Kenwood?

Sí, para los altavoces frontales, puede usar un soporte comercial compatible con tornillos M5, un paso de 60 mm y una longitud roscada de 10 a 13 mm.

¿Qué hacer en caso de olor anormal o humo?

Corte inmediatamente la alimentación, desconecte el cable y contacte a su distribuidor o un centro de servicio autorizado. No use el aparato hasta que haya sido inspeccionado.

MANUAL DE USUARIO KS5200HT KENWOOD

MANUAL DE INSTRUCCIONES

KENWOOD CORPORATION

Este manual de instrucciones se usa para describir los modelos indicados arriba. La disponibiliidad del modelo puedechangiar segun el País o area de vente.

Gracias por adquirir los altavoces nuestros para formar parte de su excelleste sistemas de alta fidelidad. En KENWOOD confiamos que su elección leTRAERAs muchos anos de agradable audicion.

Rogamos leer estas instrucciones atentamente a fin de Obtener el mejor rendimiento de这些东西 altavoces.

Identificacion de la unidad

Inscriba el numero de series de la unidad, que aparece en la parte posterior de laquia, en los espacios provistos en la tarjeta de garantia y también en el espace de abajo. Al dirigirse al distribuidor para该如何 informacion, o para solicitar su asistencia, indiquele siempre el modelo y el numero de series del aparato.

El modelo KS-3200HT está compuesto de altavoces delanteros, altavoz central y altavoces de sonido ambientales.

El modelo KS-5200HT está compuesto de altavoces delanteros, altavoz central y altavoces de sonido ambientales.

El modelo KS-5200EX está compuesto de altavoces delanteros, altoz central, altavoces de sonido ambientales y altovozasrero de sonido ambiental.

Modelo Número de série

Cuidados importantes

Precaución: Para su seguridad, lea cuidadosamente este los+puntos seguides.

1. Sofocacion - Despues de sacar el aparato de la sola de polietileno, no se olvide deponer la sola en un lugaronde no podan alcanzarla los niños,En caso contrario,estos podran ponerse a jugar con la sola creando un peligro de sofocacion.
2. Agua y humedad - No ponga recipientes de liquidos, tales como un florero o una palangana, sobre el aparato. Evite también instalar launidad en un lugar humedo.

3. Calor - No instale el aparato cerca de una fuente de calor, tal como un radiador, ni tampoco bajo la luz directa del sol.

4. Modificación – No trate de abrir ni modificar el aparato porque thisouldacauseunpeligrode incendiooumalfuncionamento.

5. Limpieza - No utilise disolventes volátres como por exemple, alcohol, diluyentes de pintura, gasolina, bencina, etc., para limiar la caja. Utilice sempre un paño seco.
6. Olores extraños - Si notase olores extraños o humano, apague inmediamente la alimentación y desenchufe el aparato de la toma corriente. Luego,pongase en contacto con su concesionario o centro de reparaciones.

Installation

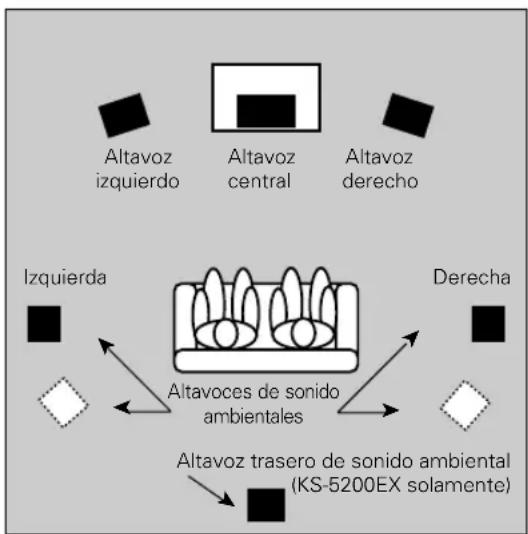

Colocación para un sonido ambiental optimo

El sistemas de altavoces peuvent proportionsar un Sonido ambiental completo. Para disfrutar de todo el efecto del campo de sonido ambiental, colque los altavoces tal y como se describe a continuacion.

• Coloque los altavoces izquierdo y derecho con las partes laterales del televisor. Ponga los altavoces en forma angular hacía la zona de sonido para realizar el efecto del estéreo.
• Coloque el altovoz central en el centro entre los altavoces izquierdo y derechocho. Incline el altovoz hacía arriba o hacía abajo para que quede solo de cara a la zona de sonido.
• Coloque los altavoces de sonido ambientales lo más alto possible, bien directamente al lado de la zona de sonido o bien solo de detrás de esta zona. Ajuste los ángulos para que los altavoces queden directamente enfrente de los oyentes.
• Coloque el altavoz trasero de sonido ambiental detrás de la posición de escucha, a la misma alta que los altavoces de sonido ambiental derecho o izquierdo.

Altavoz optional vendido separadamente
Altavoz trasero de sonido ambiental. KS-3200EX

Utilización de los altavoces cerca de un televisor (Altavoz delantero, Altavoz central)

Los altavoces frontal y central estarán protegidos magnéticamente por lo que pueda instalarse cerca de un telector. Sin embargo,onga en cuenta que si colocan los altavoces muy cerca del telector podra, en algunos casos, producirse una distorsión en la reproducción del color. En这些casos,encienda el telector y compruebe que la reproduccion del color sea normal. Si se producen distorsiones en el color,apague el telector durante 15 o 30 minutes,vuela a encenderlo y compruebelo de nuevo.(Este permite que elconjunto de circuitos de desmagnetizacion del telector corrija el Campo magnetico de los altavoces).Si todas se produce una distorsionaleaje los altavoces del telector.

Métodos de instalación

En escritorio o estantería

Coloque los altavoces en un escritorio, estantería o superficie similar que este nivelada.

El KS-5200HT y el KS-5200EX se suministran con soportes de altavoces para los altavoces delanteros. Consulte el manual de instrucciones分开 de los soportes de altavoces cuando instale los altavoces utilizingo los soportes.

En la pared

Los altavoces disponen de agujeros de montaje para poder colocarlos en una pared. Puede colgar los altavoces delanteros y de sonido ambiental de forma vertical en una pared, y el altoz central能把 colocarlo horizontalmente.

Altavoz delantero, Altavoz de sonido ambiental

1. Enrosque un tornillo en la pared en la posicion deseada. Enrosque solo una parte para que el tornillo sobresalga de 8 a 10 mm de la superficie de la pared.
2. Cuelgue el altovoz encajando en el orificio superior de montaje (en la parte superior trasera del altovoz) la parte sobrante del tornillo. Confirme que el altovoz se mantienefirmamente y conseguidad enel lugar.

Altavoz central

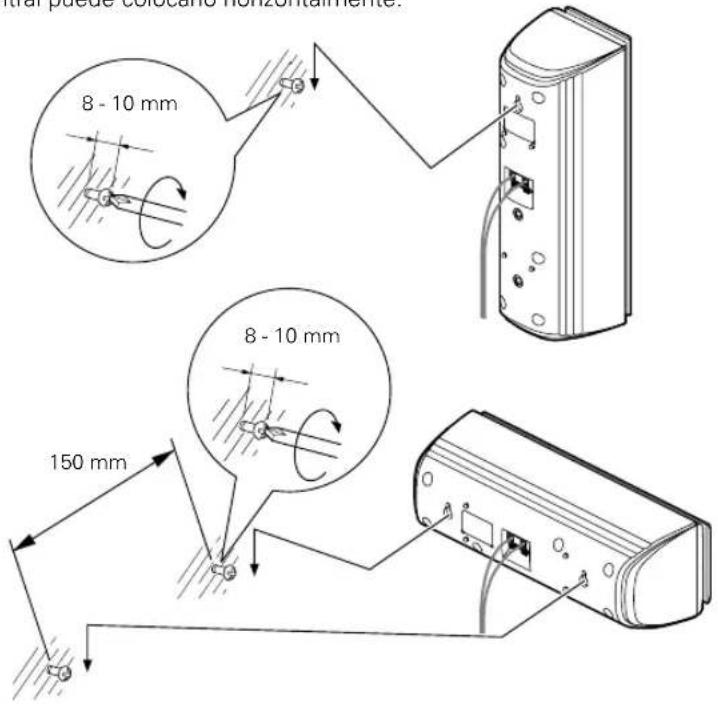

1. Enrosque dos tornillos en la pared a una distancia de 150~mm , asegurándose de que los ternillos queden horizontallymente al mesmo;nivel.Enrosque solo una parte de cada tornillo para que sobresalga de 8 a 10mm de la superficie de la pared.
2. Cuelgue el.altavoz encajando en los dos orificios de montaje (en la parte trasera del altavoz) la parte sobrante de los tornillos. Confirme que el altavoz está sujeto firmamente y con seguridad en el lugar.

Precauciones

Observe lasSIGuientes precauaciones caundo monte los altavoces en la pared.

• Verifique que la pared que va a utiliser es lo suficientemente firme para soportar todo el peso del altovoz (aprox. altovoz delantero: 0,8 kg, altovoz central: 0,8 kg, altovoz de sonido ambiental: 0,6 kg).
  Los tornillos de la pared deben comprarse por分开ado. Debe utilizear tornillos apropiados para la pared y lo suficientamente largos para proportionscar la fuerza necesaria.
  Si no está seguro de la resistencia de la pared, del tipo de tornillo que deben usar o de cualquier(other punto sobre el tipo de instalacion, consulte con un profesional antes de realizar la instalacion.

Debe seguir el procedimiento indicado cuando lve a cabo la instalacion. Kenwood no asume responsabilidad alguna en caso de lesiones o daños que pueda producirse por la caía, desde la pared, del altovoz como resultado de una instalación incorrecta o un soporte de resistencia insufficiente.

Varios métodos de montaje

En el soporte optional de Kenwood (SR-8000)

(Altavoz delantero y.altavoz de sonido ambiental solamente) Cada altavoz puede instalarse en el soporte optional SR-8000 de KENWOOD.

Acerca de la montura o ménula de altovoz de vente en el commercio(Altavoz delantero solamente)

Tambien se peut utiliserrialquier montura o mensula de altavoz de vente en el commercio (siempre que el altavoz se pueda fjar utilizing un tornillo M5 con una

longitud de 60 mm y una longitud roscada efectiva de 10 a 13 mm). Para poder detalles, lea el manual de instrucciones de la montura o la mensula de altovoz.

Longitud roscada efectiva

Tornillo M5

Fijación de los almohadilla

Fije los almohadillas a la base del altovoz. Los almohadillas evitan que el altovoz se deslice y amortiguan su vibracion.

Altavoz delantero, Altavoz central Altavoz de sonido ambiental

Conexiones

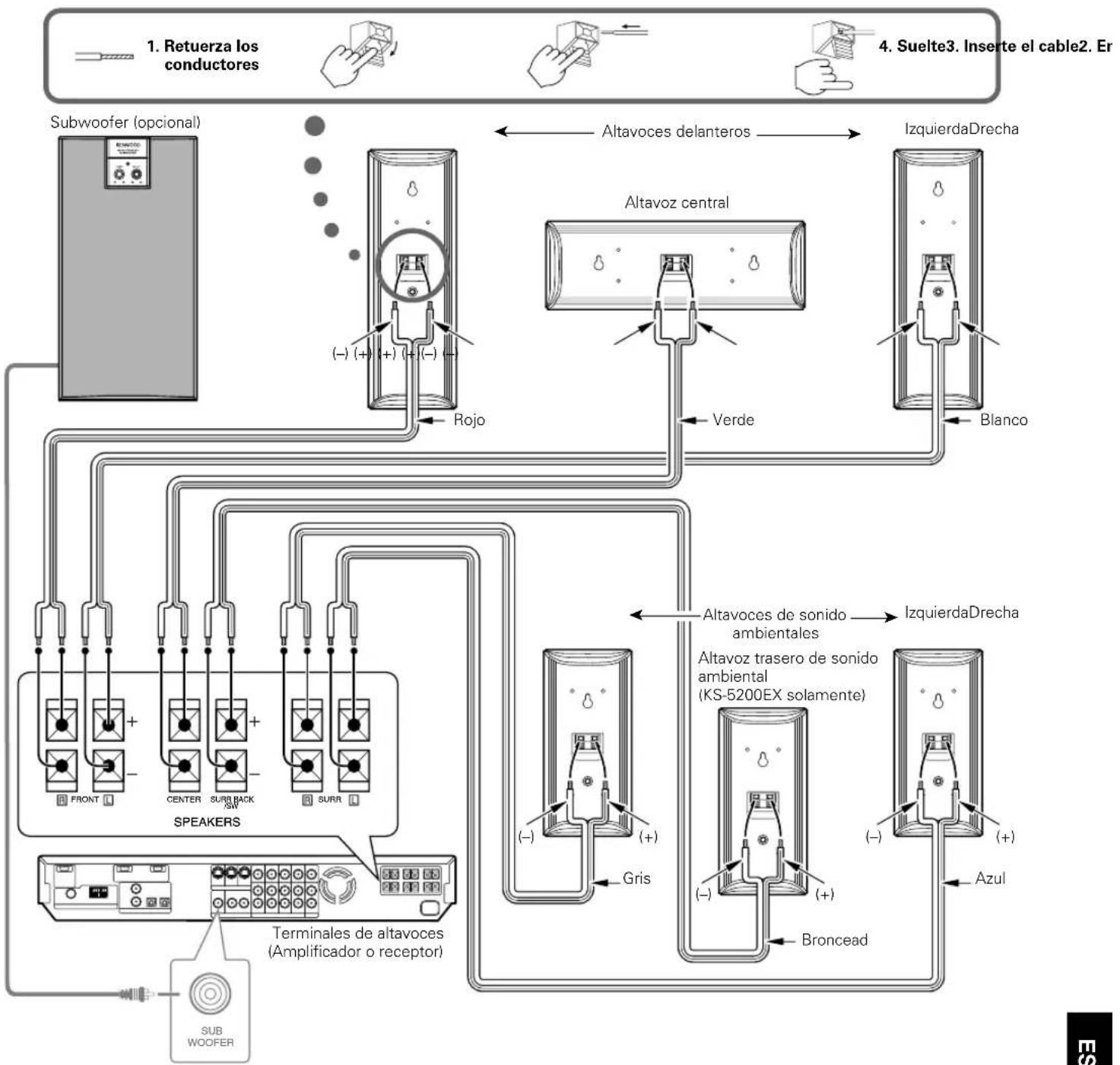

Los cables de los altavoces y las etiquetas de los paneles traseros de los altavoces tienen en cdoings de colores para facilrar la
conexion. Conecte cada cable al terminal del color correspondiente tal y como se muestra en la figura.

Asegurarse de apagar el amplificador antes de conectar o desconectar los altovoces.

1. La potencia de entrada de pico del sistema de altevoces se indican en las specifications. Para evaporar dañar los altevoces, no los usilice nunca con niveles de potencia que sobrepasen these limits.

2. Este Sistema de altavoces tiene una impedancia nominal de 8 ohmios. Para activar这些 altavoces de forma satisfactoria y segura, utilise un amplificador o receptor que pueda connectarse en altavoces con una impedancia de energia de 8 ohmios.

3. No cortocircuite nunca los cables + y - de los altavoces.

4. Si los altavoces izquierdo y derecho se conectan al revés, o si los cables de los altavoces se conectan con las polaridades invertidas, el sonido no sera natural y la posición de laImagen acústica sera ambigua. No se olvide de conectar correctamente los altavoces y sus cables.

KS-3200HT

Altavoz delantero

Sistema .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .... (Protegido magnéticamente)

Caja Bass-reflex

Altavoz

Woofer 70 mm Tipo conico

Tweeter 25 mm Tipo domo equilibrado

Impedancia nominal 8Ω

Potenica de pico de entrada 120W

Sensibilidad 81 dB/W a 1 m

Respuesta de fecuencia 100 Hz en 30.000 Hz

Dimensiones

Ancho 85 mm

Altura 250 mm

Profundidad. 92 mm

Peso neto 0,8 kg / unidad

Altavoz central

Sistema ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .... (Protegido magnéticamente)

Caja Bass-reflex

Altavoz

Woofer 70 mm Tipo conico

Tweeter 25 mm Tipo domo equilibrado

Impedancia nominal 8Ω

Potenica de pico de entrada 120W

Sensibilitad 81 dB/W a 1 m

Respuesta de fecuencia 100 Hz en 30.000 Hz

Dimensiones

Ancho 250 mm

Altura 85 mm

Profundidad 92 mm

Peso neto 0,8 kg / unidad

Altavoz de sonido ambiental

Sistema ... .. Sistema de 2 altavoces de 2 vias

Caja Bass-reflex

Altavoz

Woofer 70 mm Tipo conico

Tweeter 25 mm Tipo domo equilibrado

Impedancia nominal 8Ω

Potenica de pico de entrada 120W

Sensibilitad 81 dB/W a 1 m

Respuesta de Frequencia 100 Hz en 30.000 Hz

Dimensiones

Ancho 85 mm

Altura 180 mm

Profundidad. 92 mm

Peso neto 0,6 kg / unidad

Accessorios

Cable de altavoces

Rojo. 4,5 m

Blanco 4,5m

Azul 10m

Gris 10m

Verde 3m

Almohadilla 20

KS-5200HT, KS-5200EX

Altavoz delantero

Sistema ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .... (Protegido magnéticamente)

Caja Bass-reflex

Altavoz

Woofer 70 mm Tipo conico

Tweeter 25 mm Tipo domo equilibrado

Impedancia nominal 8Ω

Potenica de pico de entrada 120W

Sensibility 81 dB/W a 1 m

Respuesta de fecuencia 100 Hz en 30.000 Hz

Dimensiones (el soporte inclusos)

Ancho 140 mm

Altura . maximo 520 mm

Profundidad. 140 mm

Peso neto 1,5 kg / unidad (el soporte inclusos)

Altavoz central

Sistema ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .... (Protegido magnéticamente)

Caja Bass-reflex

Altavoz

Woofer 70 mm Tipo conico

Tweeter 25 mm Tipo domo equilibrado

Impedancia nominal 8Ω

Potenica de pico de entrada 120W

Sensibilidad 81 dB/W a 1 m

Respuesta de Frequencia 100 Hz en 30.000 Hz

Dimensiones

Ancho 250 mm

Altura . 85 mm

Profundidad 92 mm

Peso neto 0,8 kg / unidad

Altavoz de sonido ambiental

Altavoz trasero de sonido ambiental (KS-5200EX solamente)

Potenica de pico de entrada 120W

Sensibility 81 dB/W a 1 m

Respuesta de fecuencia 100 Hz en 30.000 Hz

Dimensiones

Ancho 85 mm

Altura 180 mm

Profundidad. 92 mm

Peso neto 0,6 kg / unidad

Accessorios

Cable de altavoces

Rojo 4,5 m

Blanco 4,5 m

Azul 10m

Gris 10m

Broncead (KS-5200EX solamente) 10 m

Verde 3m

Almohadilla KS-5200HT:12,KS-5200EX:16
