GEBRUIKSAANWIJZING KS5200HT KENWOOD

Deze gebruiksaanwijzing is geschreven voor de hierboven vermelde modellen. Of een bepaald model verkrijgbaar is kan verschillen per land of exportgebied.

Wij wilen u bedanken voor het door u in de ons sprekersysteme gestelde vertrouwen. KENWOOD is ervan overtuigd, dat uw keuze jarenlang luisterplezier za verzekeren.

Neem een moment om deze gebruiksaanwijzing aandachtig door te lezen. Dit zar ertoe bijdragen dat u alles uit het system haalt dat wij erin gebouwd hebben.

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de waarvoort bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model-en serialnummer aan uw dealer door wonneer u Kontakt met hem opneemt voor informatie of service.

Het KS-3200HT model bestaatuit voorluidspeakers, middenluidspeker en surround luidspeakers.

Het KS-5200HT model bestaatuit voorluidspekers,middenluidspeker en surroundluidspeakers.

Het KS-5200EX model bestaat uit voorluidsprekers, middenluidspreker, surround luidspekers en surround acheerluidspreker.

Model Serienummer

Belangrijke veiligheidsmaatregelen

Let op: Om veilige bediening te waarborgen, dient dit deel zorgvuldig te worden doorgelezen.

1. Verstikking - Gooi de polyethyleen zak weg na het toestel hieruit te hebben verwijderd. Houd de zak uit de buurt van kleine kinderen. Kleine kinderen zouden möglichk met de zak hun spelen en over hun hoofd trekken, met verstikking tot gevolg.
2. Water en vocht - Installer de luidsprekers Niet opplaatsen waar ze möglichk aan water of vocht bloot worden gesteld.

3. Warmte - Plaat het toestel Niet in de directe nabijheid van een warmtebron zoals een radiator, of in het directe zonlicht.

4. Knutselen - Voorkom brand of beschadiging en opener derhalve de luidsprekers Niet en breng er geen veranderingen in aan.

5. Reinigen - Gebruik geen vluchtige middelen zoals alcohol, verfverdunner, wasbenzine, spiritus e.d. om de buitenkant van het apparaat te reinigen. Gebruik een schoon droog doeke.
6. Vreemde geur - Als het apparaat vreemd ruikt of rook uitstoot, moet het apparaat onmiddelijk worden uitgeschakeld (OFF) en de stekker uit het stopcontact worden getrokken. Raadpleeg hierna uw dealer of dichtstbijzijnde servicecentrum.

Installation

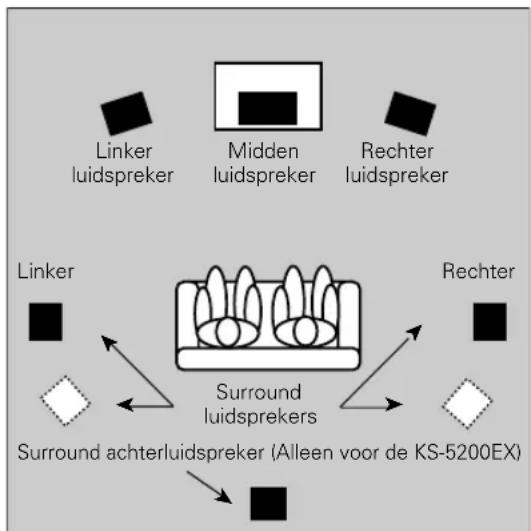

Plaatsing van de luidsprekers voor optimaal geluid om u heb (Surround Sound)

Dit luidsprekersystem kan het geluid helemaal om u heb weergeven (Surround Sound). Wilt u ten volte genieten van dit effect dan moet u de luidsprekers neerzetten zoals hieronder beschreiben.

• Plaats de linker- en rechtserluidsprekers aan weerskanten van uw televisione. Richt de luidspekersaar de plaats waar de luisteraars zich gewoonlijk bevinden. Hierdoor worden het stereo-effect versterkt.
• Plaats de middenluidspreker precies in het middenussen de linker enrechtter voorluidsprekers. Kantel de luidspreker zover maar boven of maar beneden dat hijrecht maar de luisteraars gezicht is.
• Plaats de surround luidsprekers zo hoog möglichk, ofwel direct naast de luisteraars of iets waarchter. Richt ook deze luidsprekersrecht waar de luisteraars toe.
• Plaats de surroundchyterluidspreker achter de luisterplek, opdezelfde hoogte als de linker en rechter surround luidsprekers.

Los verkrijgbare luidspreker Surround hinterluidspreker . KS-3200EX

Gebruik van de luidsprekers nabij een teileisie (Voorluidspreker, Middenluidspreker)

De voorste en middenluidspeakers zijn magnetisch afgeschermd. Ze können dus in de buurt van een televisiestoestel worden opgesteld. Wanner uchter de luidspeakers te zichbij een tevisie staat kan er in sommige geallen verrorming ontstaan in de kleurenontvangst. In dat geval zet u de tevisie aan en controleert u of de kleurenweergave normal is. Als de kleuren Niet goed worden weergegeven zet u de tevisieuit gedurende 15 tot 30 minutes. Daarna zet u de tevisie wee aan en controleert u de kleuren opnieuw. (Door het uitzetten geeft u de zelf-demagnetisatiefunctie van de tevisie de gelegenheid om te corrigeren voor het magnetische veld van de luidspeakers.) Als u dan nog steeds verrorming ziet要去 u de luidspeakers wat verder van de tevisie af zetten.

Opstelmogelijkheden

Op uw bureau of op een plank

U kunt de luidspekers op uw bureau zetten, of op een plank of een soortgelijk horizontally oppervlak.

De KS-5200HT en KS-5200EX worden geleverd met standarden voor de voorluidsprekers. Raadpleeg de aparte gebruiksaanwijzing voor de luidsprekerstandaarden wanner u deze wilt gebruiken.

Aandmuur

De luidsprekers hebben bevestigingsgaten waarmee u ze aan een muur kurz ophangen. U kurz Voorluidspreker en Surroundluidspreker verticaal ophangen, en Middenluidspreker horizontaal ophangen.

Voorluidspreker, Surround luidspreker

1. Schroef een enkele schroef in de muur op de gewenste plek. Draai hem Niet hebelaal in de muur maar LAST hem 8 tot 10 mm uitsteken.
2. Hang de luidspreker op door het bovenste bevestigingsgat (bovenaan de achechterkant van de luidspreker) over het uitstekende.Deel van de schroef te hangen. Controller of de luidspreker stevig en stabel op+zijnplaats hangt.

■Middenluidspreker

1. Draai twee schroeven in de wand, 150mm uit elkaar, en zorg ervoor dat ze netjes horizontalaal zitten. Draai beide schroeven slechts gedeeltelijk in de wand, zodat ze nog 8 tot 10mm blijven uittsteken.
2. Hang de luidspreker aan de wand door de gaten in de beugels (aan de achterkant van de luidspreker) over de in de wand gedraide maar nog uitstekende schroeven te passen. Controller of de luidspreker goed en veilig vast zit.

Voorzorgsmaatregelen

Bij het ophangen van de luidspekers要去 de volgende voorzorgsmaatregelen in acht nemen.

• Controller of de muur waaraan u de luidsprekers wilt ophangen sterk genoeg is om het gewicht van de luidsprekers te houden (ong. Voorluidspreker: 0,8 kg, Middenluidspreker: 0,8 kg, Surround luidspreker: 0,6 kg).
• U moet de muurschroeven apart kopen. Koop schroeven die geschikt voor de muur waaraan u de luidsprekers ophangt en die lang genoeg� om het gewicht van de luidsprekers te dragen.
• Als u Niet zeker weet of de muur of de schroeven sterk genoeg+zijn, of als u vragen heb't over een ander onderdeel van de installmentatie, raadpleeg dan een aannemer of≦mand anders met verstand van zaken voordat u de luidspreakers probeert op te hangen.

Volg alsid der hier gegeven aanwijzingen bij het ophangen van de luidsprekers. Kenwood kan geen verantwoordelijkheid nemen voor verwondingen of schade wanner een luidspreker die onjuist is opgehagen van de muur valt.

Diverse bevestigingsmethoden

Op de los verknijgbare Kenwood standard (SR-8000) (alleen de voor- en surround-luidspreker)

De luidspreker kan worden geinstalleerd op de SR-8000 standard die los te verkrijgen is van KENWOOD.

Op een in de handel verkrijgbare luidsprekerstandaard of beugel (alleen de voorluidspreker)

U kunt ook gebruik maken van een in de handel verkrijgbare luidsprekerstandaard of beugel (mits de luidspreker kan worden

vastgezet met een M5 schroef met een spoed van 60~mm en een efectief bruikbare schroefdraadlengthe van 10 to13 mm).

Voor details verwijzen we u eenar de gebruiksaanwijzing voor de gebruikte luidsprekerstandaard of beugel.

Effective schroefdraadlengthe
M5 schroef

Bevestingen van de kussentjes

Bevestig kussentjes aan de onderzijde van de luidspreker. Dekussentjes zorgen ervoor dat de luidspreker Niet kan glijden. Bovendien dampen ze de trillingen.

Voorluidspreker, Middenluidspreker Surround luidspreker

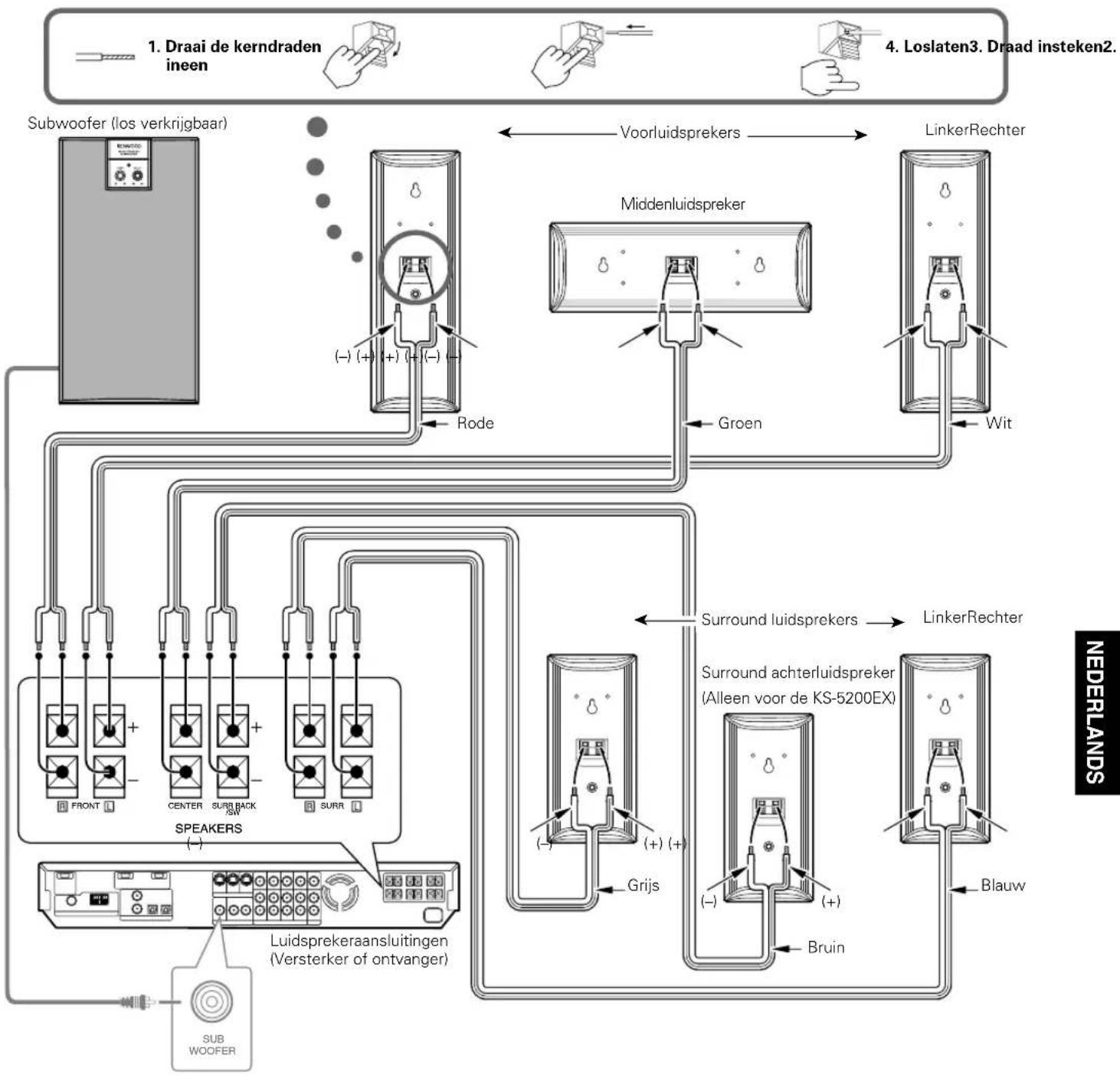

Aansluitingen

De draden en de aansluitpunten van de luidspreker hebben kleurcodes om het aansluten te vergemakkelijken. Verbindt elke draad met de aansluiting diedezelfdekleurheeft (zie de afbeelding).

Zet de versterker uit voordat u de luidspekers aansluit of losmaakt.

1. Het piek-belastbaarheid van het luidsprekersystem staat vermeld in de specificaties. Om schade aan de luidsprekers te voorkomen, mag u de luidsprekers nooit op een hoger vermogen gebruiken.
2. Dit luidspekersysteme heft een nominale impedantie van 8 Ohm. Om deze luidspekers aan bevredig en veilig te sturen dient een versterker met een belastingsimpedantie van 8 Ohm aangesloten te worden.

Zorg dat de + en - luidsprekersnoeren nicht kortgesloten worden.
- Als de linker en rechter luidspreker verkeerd om worden aangesloten of als de polariteit van de luidsprekersnoeren Niet overeenkomt met de polariteit van de aansluitingen, za het geluid onnatuurlijk klinken en zich de akoestische eigenschappen van inferieure kwaliteit. Zorg er.darom voor dat de luidsprekers en luidsprekersnoeren korrekt worden aangesloten.

KS-3200HT

Voorluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belastbaarheid 120W

Gevoeligheid. 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 85 mm

Hoogte 250 mm

Diepte 92 mm

Netto gewicht 0,8 kg / stuk

Middenluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120 W

Gevoeligheid. 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 250 mm

Hoogte 85 mm

Diepte 92 mm

Netto gewicht 0,8 kg / stuk

Surround luidspreker

Systeem 2-Weg-2-Luidsprekersystem

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid. 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 85 mm

Hoogte 180 mm

Diepte 92 mm

Netto gewicht 0,6 kg / stuk

Toebehoren

Luidsprekerdraad

Rode 4.5 m

Wit 4,5m

Blauw 10m

Grijs 10 m

Groen 3m

Kussen 20

KS-5200HT, KS-5200EX

Voorluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing . Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen (inclusief stander)

Breedte 140 mm

Hoogte maximaal 520 mm

Diepte 140mm

Netto gewicht 1,5 kg/stuk (inclusief stander)

Middenluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type

Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 250 mm

Hoogte 85 mm

Diepte 92 mm

Netto gewicht 0,8 kg / stuk

Surround luidspreker

Surround achechterluidspreker (Alleen voor de KS-5200EX)

Systeem 2-Weg-2-Luidsprekersystem

Behuizing . Basreflex

Bezetting

Woofer 70 mm Konus-type

Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 85 mm

Hoogte 180 mm

Diepte 92 mm

Netto gewicht 0,6 kg / stuk

Toebehoren

Luidsprekerdraad

Rode 4,5 m

Wit 4,5 m

Blauw 10m

Grijs 10 m

Bruin (Alleen voor de KS-5200EX) 10 m

Groen 3m

Kussen. KS-5200HT:12,KS-5200EX:16
