Caractéristiques	Détails
Type de ponceuse	Ponceuse orbitale
Puissance	300 W
Vitesse à vide	4 000 à 12 000 tr/min
Diamètre de la plate-forme de ponçage	125 mm
Poids	1,4 kg
Système de fixation du papier abrasif	Auto-agrippant
Niveau de vibration	2,5 m/s²
Utilisation recommandée	Ponçage de surfaces en bois, métal et plastique
Maintenance	Nettoyer régulièrement le filtre à poussière et vérifier l'état du papier abrasif
Mesures de sécurité	Porter des lunettes de protection et un masque anti-poussière lors de l'utilisation
Accessoires inclus	Papiers abrasifs, sac à poussière
Garantie	2 ans

FOIRE AUX QUESTIONS - BO5030 MAKITA

Comment changer le papier abrasif sur la ponceuse MAKITA BO5030 ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usé en le détachant des crochets ou de la surface adhésive. Alignez le nouveau papier abrasif avec les perforations et appuyez fermement pour le fixer.

Pourquoi ma ponceuse MAKITA BO5030 ne démarre-t-elle pas ?

Vérifiez si la ponceuse est correctement branchée et si la prise de courant fonctionne. Assurez-vous également que le bouton de mise en marche est bien enfoncé et que le câble d'alimentation n'est pas endommagé.

Comment nettoyer la ponceuse MAKITA BO5030 après utilisation ?

Débranchez la ponceuse et utilisez un chiffon sec pour enlever la poussière et les débris. Pour un nettoyage plus approfondi, vous pouvez utiliser un souffleur d'air ou une brosse douce. Ne pas utiliser d'eau ou de produits liquides.

Quel type de papier abrasif est recommandé pour la ponceuse MAKITA BO5030 ?

Il est recommandé d'utiliser des papiers abrasifs de grain 80 à 240, en fonction de la finition souhaitée. Assurez-vous que le papier abrasif est compatible avec le système de fixation de la ponceuse.

Comment régler la vitesse de la ponceuse MAKITA BO5030 ?

La ponceuse MAKITA BO5030 dispose d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse pour ajuster la vitesse de rotation selon vos besoins, en fonction du type de matériau que vous poncez.

Y a-t-il une garantie pour la ponceuse MAKITA BO5030 ?

Oui, la ponceuse MAKITA BO5030 est généralement fournie avec une garantie de 1 à 3 ans, selon le revendeur. Vérifiez les conditions de garantie sur le site de Makita ou auprès de votre revendeur.

Comment réduire les vibrations lors de l'utilisation de la ponceuse MAKITA BO5030 ?

Pour réduire les vibrations, assurez-vous que la ponceuse est maintenue fermement et que le papier abrasif est en bon état. Utilisez également des gants rembourrés pour un meilleur confort.

La ponceuse MAKITA BO5030 émet-elle beaucoup de bruit ?

Comme toute ponceuse électrique, la MAKITA BO5030 peut produire un niveau de bruit élevé. Il est recommandé de porter des protections auditives lors de son utilisation pour éviter des dommages à l'audition.

Que faire si la ponceuse surchauffe ?

Si la ponceuse surchauffe, arrêtez immédiatement l'appareil et débranchez-le. Laissez-le refroidir pendant au moins 30 minutes avant de le redémarrer. Assurez-vous également que les ventilations ne sont pas obstruées.

MODE D'EMPLOI BO5030 MAKITA

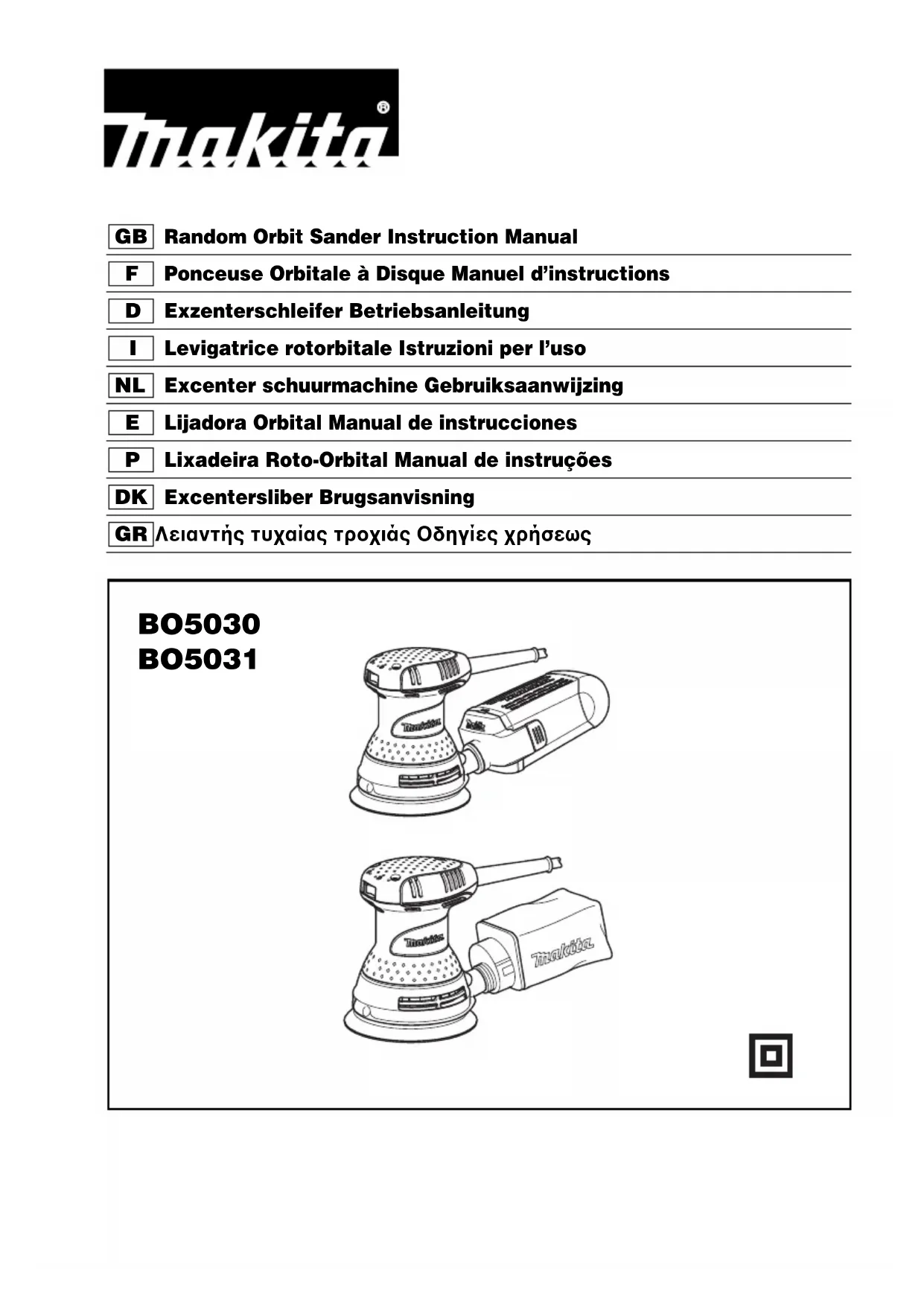

GB Random Orbit Sander Instruction Manual
F Ponceuse Orbitale à Disque Manuel d'instructions
D Exzenterschleifer Betriebsanleitung
I Levigatrice rotorbitale Istruzioni per l'uso
NL Excenter schuurmachine Gebruiksaanwijzing
E Lijadora Orbital Manual de instructiones
P Lixadeira Roto-Orbital Manual de instruções
DK Excentersliber Brugsanvisning
GR Aεiavtnc tuxiaac troxiaoc Odyiecs xpnoes

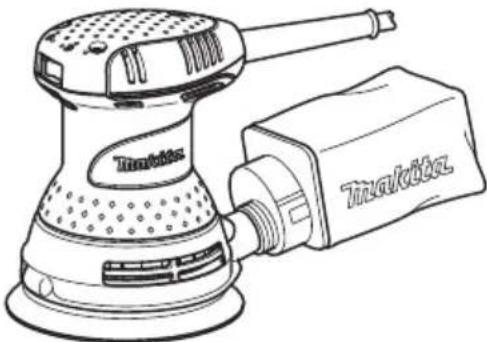

BO5030 BO5031

1

2

3

4

5

6

7

8

9

10

11 12

13 14

15 16

1 Interrupteur	6 Bouchon du sac	11 Partie supérieure
2 Bague de réglage de la vitesse	7 R a i n u r e	12 Entaille
3 Nombre d'oscillations par minute	8 Carton de fixation avant	13 Guide
	9 Face avant du sac à poussière	14 Languette de retenue
4 Bague de réglage	papier	15 Boîtier collecteur de poussière
5 Sac à poussière	10 Griffes	16 Verrou
SPÉCIFICATIONS
Modèle BO5030 BO5031
Dimensions du papier	125 mm	125 mm
Nombre d'oscillations par minute (min-1)	12 000 4 000 - 12 000
Dimensions (L x L x H)	153 mm x 123 mm x 153 mm	153 mm x 123 mm x 153 mm
Poids net	1,3 kg 1,3 kg
Catégorie de sécurité	/®I	©

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications containues dans ce manuel sont sujettes à modification sans préavis.
• Les specifications peuvent varier suivant les pays.
• Poids selon la procEDURE EPTA 01/2003

Utilisations

L'outil est concu pour le ponçage des grandes surfaces de bois, de plastique et de métal, ainsi que des surfaces peintes.

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Résilisé avec une double isolation, il est conforme à la reglementation européen et peut de ce fait être alimenté sans mise à la terre.

GEA010-1

Consignes de sécurité générales pour outils ELECTriques

MISE EN GARDE Veuillez lore toutes les mises en garde et toutes les instructions. Il y a risque de chocolélectrique, d'incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conserve toutes les mises en garde et instructions pour-reference ultérieure.

GEB021-4

MISES EN GARDE DE SECURITE POUR PONCEUSE

1. Utilisez plusieurs des lunettes de protection. Des lunettes ordinaires ou de soleil NE sont PAS des lunettes de protection.
2. Tenez l'outil fermement.
3. Ne vous éloignez pas de l'outil quand il fonctionne. Ne faites fonctionner l'outil que lorsque vous le tenez en main.
4. L'outil n'était pas étanche, n'utilisez pas d'eau sur la surface de travail.

5. Ventilez bien l'aire de travail quand vous effectuez un ponçage.

6. Certains matériaux contiennent des produits chimiques qui peuvent etre toxiques.Prenez les precautions nécessaires pour eviter que la pous-siere dégagée lors du travail ne soit inhalee ou n'entre en contact avec la peau.Suivez les consignes de sécurité du fournisseur du materiaiu.

7. L'utilisation de cet outil pour poncer certains types de produit, peinture et bois peut exposer l'utilisateur à des poussières contenant des substances dangereuses. Utilisez une protection des voies respiratoires ajustée.
8. Avant l'utilisation, assurez-vous que le plateau n'est ni fissure ni casset. Il y a risque de blessure s'il est fissure ou casset.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT :

NE vous laissez PAS tromper (au fil d'une utilisation répetée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entrainer une blessure grave.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

• Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

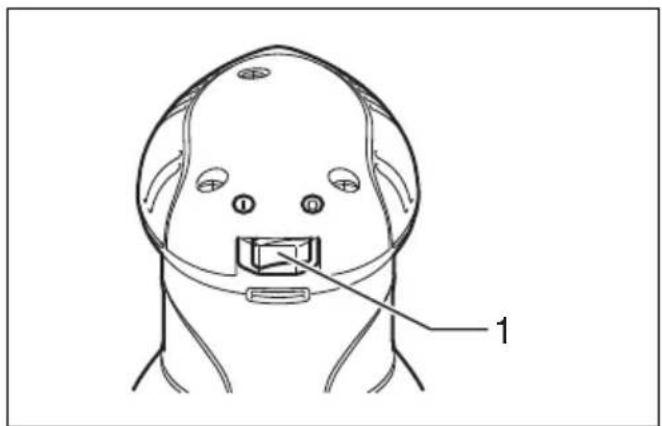

Interrupteur (Fig. 1)

ATTENTION :

• Avant de brancher l'outil, assurez-vous toujours qu'il est hors tension.

Pourmettre l'outil en marche,appuyez du cote "I (ON)" de l'interrupteur.Pour l'arreter,appuyez du cote "O (OFF)"de l'interrupteur.

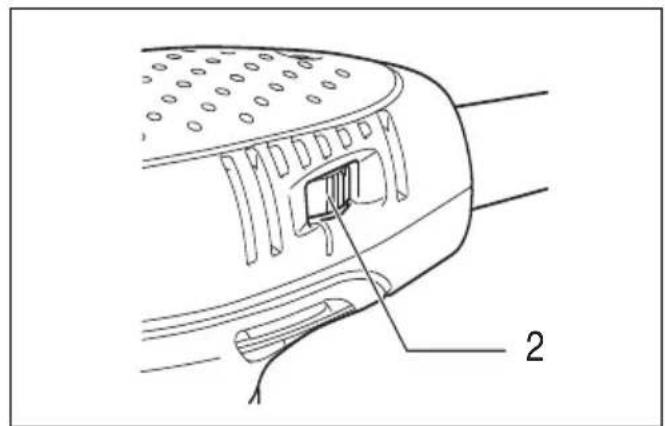

Bague de réglage de la vitesse (Fig. 2 et 3)

Modèle BO5031 uniquement

La vitesse de l'outil se règle de façon continue entre 4 000 o/mn et 12 000 o/mn à l'aide de la bague de réglage de la vitesse. Tournez la bague vers le chiffre 5 pour accroître la vitesse, et vers le chiffre 1 pour la réduire.

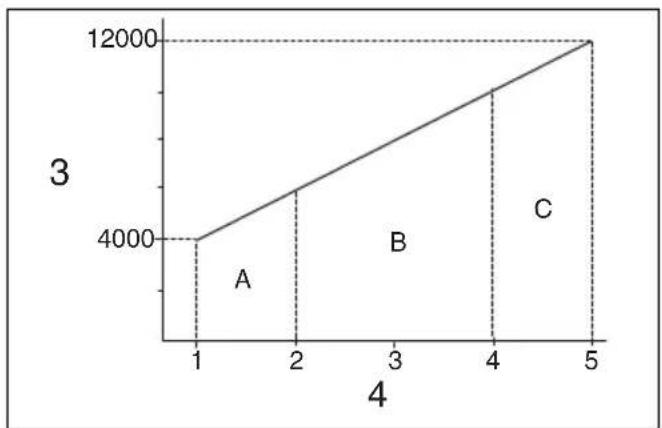

Pour le rapport entre le chiffre de réglage et le type de travail, voyagez la figure.

Plage A:Polissage

Plage B: Ponçage fin

Plage C:Ponçage ordinaire

NOTE:

• Fig. 3 représenté des applications standard. Elles peuvent varier en fonction des conditions.

ASSEMBLAGE

ATTENTION :

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

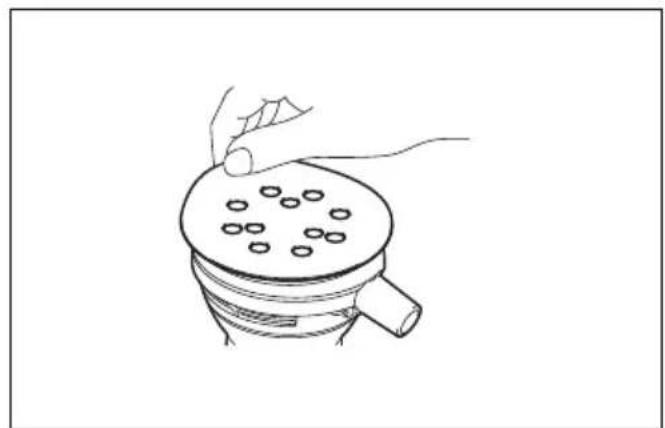

Installation ou retrait du disque abrasif (Fig. 4)

Pour installer le disque abrasif, retirez d'abord toute saleté et tout corps étranger du plateau. Décollez ensuite le papier protecteur du disque abrasif et fixez le disque abrasif au plateau. Veillez bien à aligner les orifices du disque abrasif sur ceux du plateau.

ATTENTION :

• Si vous décollez le disque abrasif du plateau, son adhérence sera médiocre. N'essayez jamais de le recoller sur le plateau pour le réutiliser ultérieurement.

Installation du sac à poussière (Fig. 5)

Installez le sac à poussière sur l'outil de façon que le logo Makita du sac à poussière soit à l'endroit (et non la tête en bas).

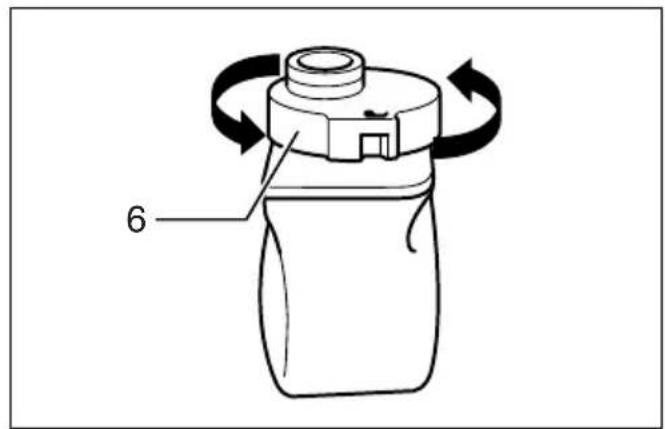

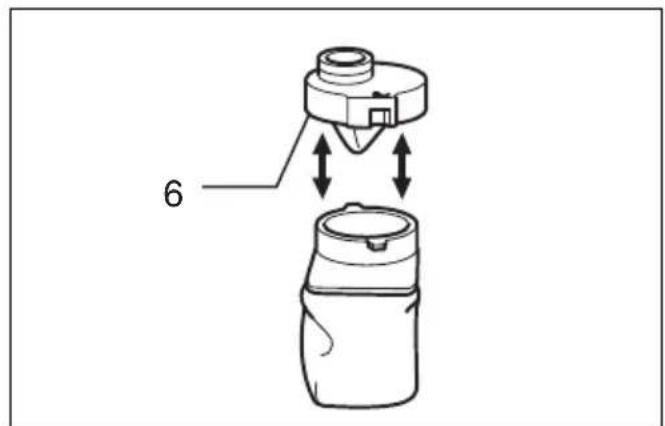

Vidage du sac à poussière (Fig. 6 et 7)

Lorsque le sac à poussière est à peu pres à moitié plein, coupez le contact et débranchez l'outil. Retirez le sac à poussière de l'outil. Retirez ensuite le bouchon du sac à poussière après avoir déverrouillé le bouchon en le tournant légèrement dans le sens contraire des aiguilles d'une montre. Videz le sac à poussière en le tapotant délicatement.

Après avoir vide le sac à poussière, installez le bouchon du sac sur le sac à poussière. Tournez légarement le bouchon du sac dans le sens des aiguilles d'une montre pour le verrouiller. Installez ensuite le sac à poussière sur l'outil, de la façon indiquée sous "Installation du sac à poussière".

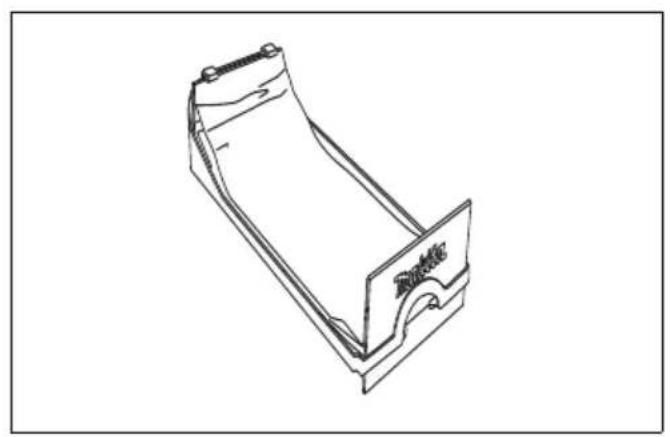

Installation du sac à poussière papier

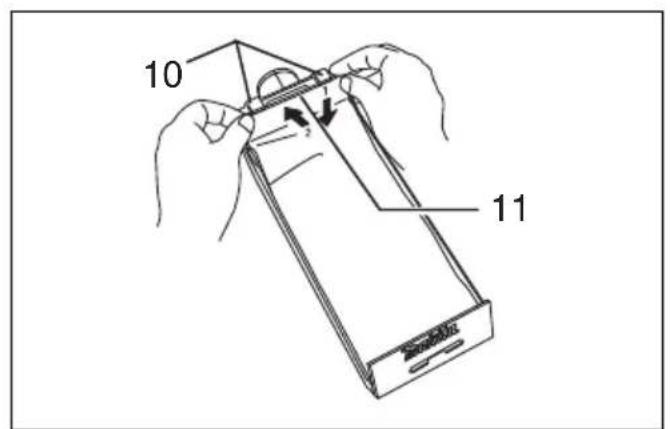

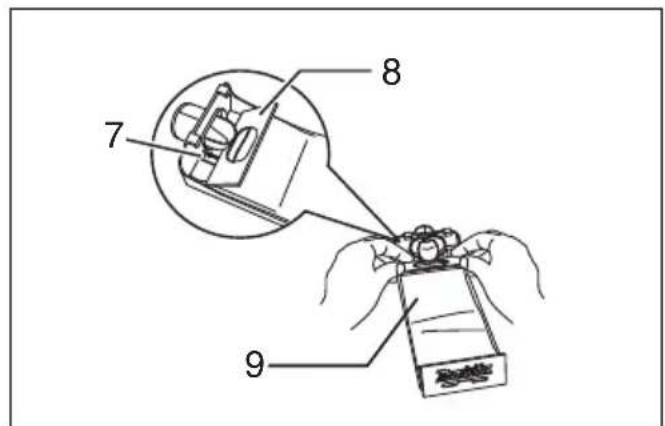

Placez le sac à poussière papier sur le support de sac, avec sa face avant vers le haut. Insérez le carton de fixation avant du sac à poussière papier dans la rainure du support de sac à poussière papier. (Fig. 8)

Appuyez ensuite sur la partie supérieure du carton de fixation avant dans le sens indiqué par la flèche pour l'accrocher aux griffes. (Fig. 9)

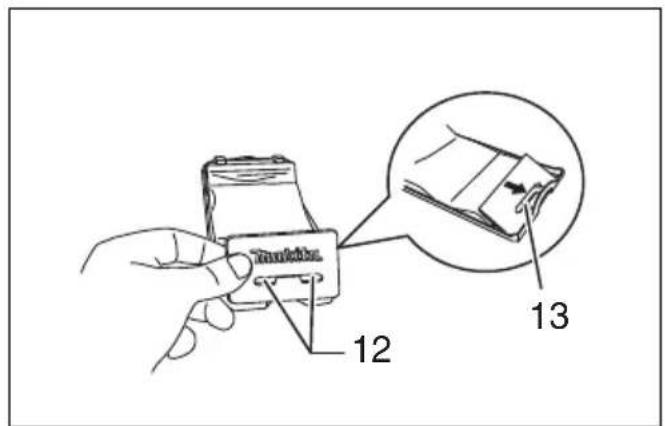

Insérez l'entaille du sac à poussière papier dans le guide du support de sac à poussière papier. Installez ensuite l'ensemble de support de sac à poussière papier sur l'outil. (Fig. 10 et 11)

Installation du sac à filtré papier

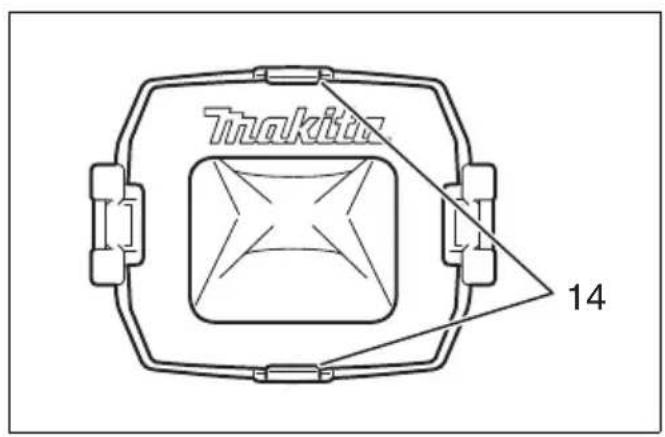

Assurez-vous que le logo du rebord en carton et celui du boitier collecteur de poussiere se trouvent du même côte, puis installez le sac à filtre papier en insérant le rebord en carton dans la rainure de chaque languette de retenue. (Fig. 12)

Assurez-vous que le logo du rebord en carton et celui du bouchon du sac se trouvent du même côté, puis installez le bouchon du sac sur le boîtier collecteur de poussière. (Fig. 13)

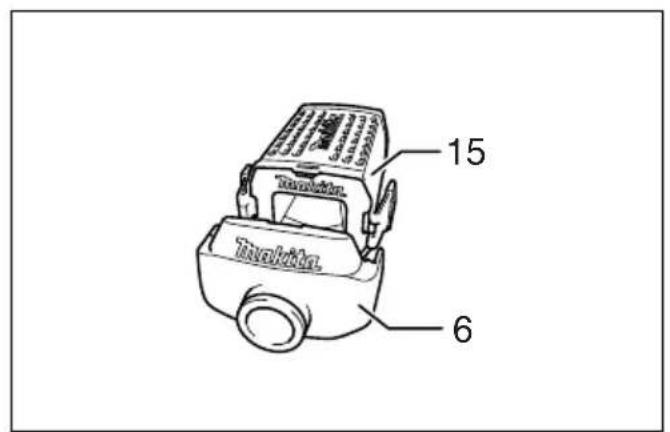

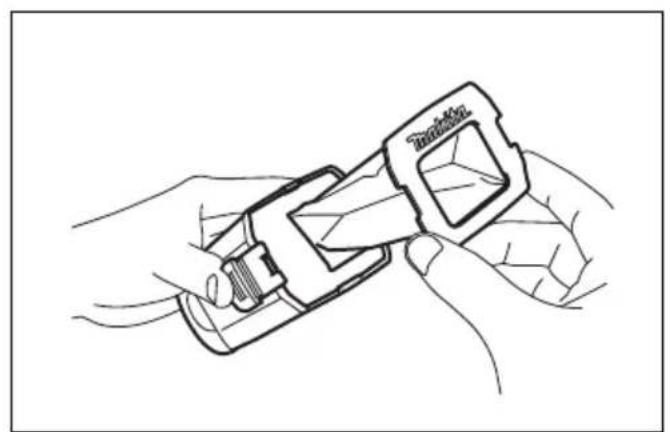

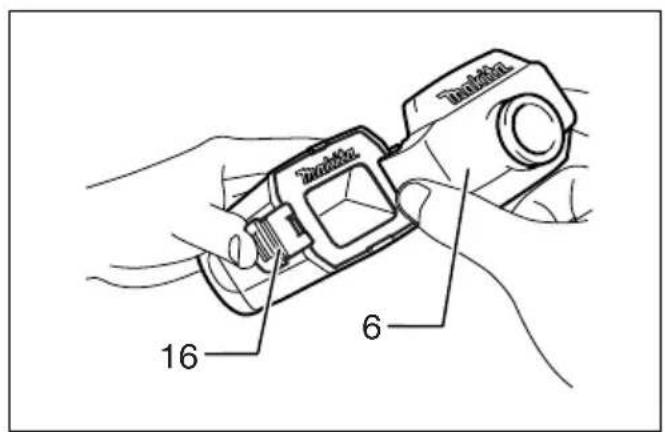

Retrait du boitier collecteur de poussière et du sac à filtré papier (Fig. 14 et 15)

Retirez le bouchon du sac en poussant sur les deux verrous.

Retirez d'abord le sac à filtre papier en le pinceant par le cote logo du rebord en carton, puis en tirant le rebord en carton vers le bas pour le dégager de la languette de retenue du boitier collecteur de poussière.

UTILISATION

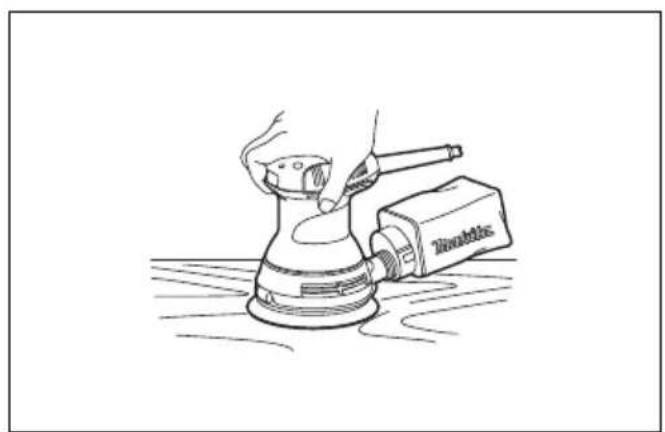

Ponçage (Fig. 16)

ATTENTION :

• Ne mettez jamais l'outil en marche alors qu'il se trouve en contact avec la piece à travailler ; vous risqueriez de vous blesser.

• Ne faites jamais fonctionner l'outil sans disque abrasif.
  Vous pourriez endommager gravement le plateau.

• Ne forcez jamais l'outil. Une pression trop grande peut causeer une diminution de l'efficacité du ponçage, endommager le disque abrasif ou réduire la durée de service de l'outil.

• Vous risquez d'endommager le plateau si vous utilisez l'outil avec le bord du plateau en contact avec la piece à travailler.

Tenez l'outil fermement. Mettez l'outil sous tension et attendez qu'il ait atteint sa pleine vitesse. Posez ensuite doucement l'outil sur la surface de la piece a travailler. Maintenez le plateau parallele à la piece à travailler et appliquez une légère pression sur l'outil.

ATTENTION :

• Le plateau de ponçage tourne dans le sens des aiguilles d'une montre quand il est soumis à une charge, mais il se peut qu'il tourne en sens contraire quand il fonctionne à vide.

ENTRETIEN

ATTENTION :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

Pour maintenir la SECURITE et la FIABILITÉ du produit, les réparations, l'inspection et le remplacement des charbons, et tout autre travail d'entretien ou de réglage doivent être effectuels dans un centre de service après MAKITA agree, exclusivement avec des pieces de rechange Makita.

ACCESSIONS

ATTENTION :

• Ces accessoires ou pieces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce manuel. L'utilisation de tout autre accessoire ou piece peut composer un risque de blessure. N'utilise les accessoires ou pieces qu'aux fins mentionnées dans le present manuel.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus après.

• Disques abrasifs
• Sac à poussière papier
• Support du sac à poussière papier
• Boitier collecteur de poussière
• Sac à filtré papier

ENG104-2

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN60745:

Modèle BO5030

Niveau de pression sonore (L_pA):80 dB (A) Incertitude (K):3 dB A

Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).

Modèle BO5031

Niveau de pression sonore (L_pA):80 dB (A) Incertitude K)3dB A

Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).

Porter des protecteurs anti-bruit.

ENG211-2

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 :

Modèle BO5030

Mode de travail : ponçage de la tôle Émission de vibrations (a_h):4,5m / s^2 Incertitude (K) : 1,5 m/s²

Modèle BO5031

Mode de travail: ponçage de la tôle Émission de vibrations (a_h): 4,0 m/s^2 Incertitude (K): 1,5 m/s^2

ENG901-1

• La valeur d'émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisé pour comparer les outils entre eux.
• La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT :

• L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Pour les pays d'Europe uniquement

Déclaration de conformité CE

Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes :

Désignation de la machine :

Ponceuse Orbitale à Disque

N° de modulo / Type : BO5030, BO5031

dont produit en série et

dont conformes aux Directives europeennes suivantes :

98/37/CE jusqu'au 28 décembre 2009, puis 2006/42/CE à compter du 29 décembre 2009

et qu'elles sont fabriquées conformément aux normes ou documents normalisés suivants :

EN60745

La documentation technique est conservée par notre représentant agreé en Europe, à savoir :

Makita International Europe Ltd.
