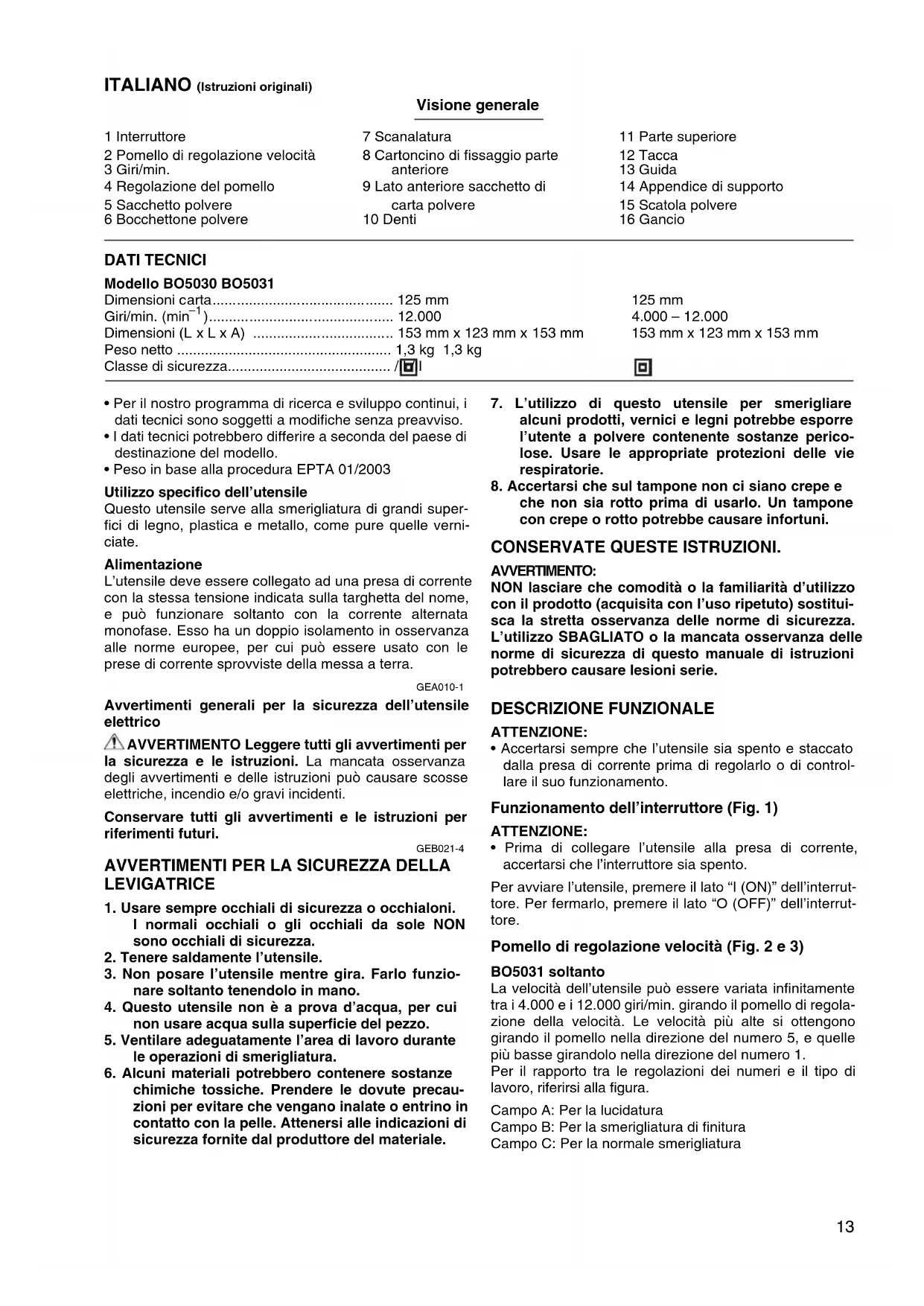

MANUALE UTENTE BO5030 MAKITA

1 Interruttore	7 Scanalatura	11 Parte superiore
2 Pomello di regolazione velocità	8 Cartoncino di fissaggio parte anteriore	12 Tacca
3 Giri/min.		13 Guida
4 Regolazione del pomello	9 Lato anteriore sacchetto di carta polvere	14 Appendice di supporto
5 Sacchetto polvere		15 Scatola polvere
6 Bocchettone polvere	10 Denti	16 Gancio
DATI TECHNICI
Modello BO5030 BO5031
Dimensioni carta	125 mm	125 mm
Giri/min. (min-1)	12.000	4.000 - 12.000
Dimensioni (L x L x A)	153 mm x 123 mm x 153 mm	153 mm x 123 mm x 153 mm
Peso netto	1,3 kg 1,3 kg
Classe di sicurezza	/☑!	☑

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche sera preavviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedura EPTA 01/2003

Utilizzo specifico dell'utensile

Questo utensile serve alla smerigliatura di granidi superfici di legno, plastica e metallo, come pure delle verniciate.

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e cui funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui cui cui quere usato con le prese di corrente sprovviste della messa a terra.

GEA010-1

Aventimento generali per la sicurezza dell'utensile elettrico

AVVERTIMENTO Leggere tutti gli avventimenti per la sicurezza e le istruzioni. La mancata osservanza degli avventimenti e delle istruzioni cui po causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avventimenti e le istruzioni per riferimenti futuri.

GEB021-4

AVVERTIMENTI PER LA SICUREZZA DELLA LEVIGATRICE

1. Usare sempre occhiali di sicurezza o occhialoni. I normali occhiali o gli occhiali da sole NON sono occhiali di sicurezza.
2. Tenere saldamente l'utensile.
3. Non posare l'utensile quando gira. Farlo funzionare sostanto tenendolo in mano.
4. Questo utensile non è a prova d'acqua, per cui non usare acqua sulla superficie del pezzo.
5. Ventilare adeguatamente l'area di lavoro durante le operazioni di smerigliatura.

6. Alcuni materiali potrebbero contener sostenze chimiche tossiche. Prendere le dovute precazioni per evitare che vengano inalate o entrino in contatto con la pelle. Attenersi alle indicazioni di sicurezza fornite dal produttore del materiale.

7. L'utilizzo di quello utensile per smerigliare alcuni prodotti, vernici e legni potrebbe esporre l'utente a polvere contente sostanze pericolose. Usare le appropriate protezioni delle vie respiratoriie.

8. Accertarsi che sul tampone non ci siano crepe e che non sia rotto prima di uso. Un tampone con crepe o rotto potrebbe causare infortuni.

CONSERVATE QUESTE ISTRUZIONI.

AVERTIMENO:

NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di quello manuale di istruzioni potrebbero causare lesioni serie.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di regolarlo o di controlare il suo funzionamento.

Funzionamento dell'interruttore (Fig. 1)

ATTENZIONE:

• Prima di collegare l'utensile alla presa di corrente, accertarsi che l'interruttore sua spento.

Per avviare l'utensile, premere il lato "I (ON)" dell'interruttore. Per fermarlo, premere il lato "O (OFF)" dell'interruttore.

Pomello di regolazione velocità (Fig. 2 e 3)

BO5031 soltanto

La velocità dell'utensile può essere variata infinitamente tra i 4.000 e i 12.000 giri/min. girando il pomello di regolazione della velocità. Le velocità più alte si ottengono girando il pomello nella direzione del numero 5, e quella piùasse girandolo nella direzione del numero 1.

Per il rapporto tra le regolazioni dei numero e il tipo di lavoro, riferirsi alla figura.

Campo A: Per la lucidatura

Campo B: Per la smerigliatura di finitura

Campo C: Per la normale smerigliatura

NOTA:

• Fig. 3在哪的 applicazioni standard. Esse potrebbero differire in alcuni casi.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di qualsiasi intervento su diesso.

Installazione o rimozione del disco abrasivo (Fig. 4)

Per installare il disco abrasivo, togliere prima tutto lo sporco e le sostanze estranee dal tampone. Staccare poi la carta di protezione dal disco abrasivo e attaccare il disco abrasivo al tampone. Fare attenzione ad allineare i fori del disco abrasivo su quelli del tampone.

ATTENZIONE:

• Se si stacca il disco abrasivo dal tampone, la sua forza di adesione si indebolisce. Non si deve mai cercare di attacarlo di nuovo al tampone per utilizzato ulteriormente.

Installazione del sacchetto polvere (Fig. 5)

Installare il sacchetto polvere sull'utensile in modo che il logo Makita sul sacchetto sia diritto (non capovolto).

Svuotamento del sacchetto polvere (Fig. 6 e 7)

Quando il sacchetto polvere è circa mezzo piano, spegnere l'utensile e staccarlo alla presa di corrente. Rimuovere il sacchetto polvere dall'utensile. Rimuovere poi il bocchettone polvere dal sacchetto polvere dopo averlo sblocato girandolo leggermente in senso antiorario. Svuotare il sacchetto polvere dandogli dei colpetti leggeri.

Dopo aver svuotato il sacchetto polvere, installare il bocchettone polvere sul sacchetto polvere. Girare il bocchettone polvere leggermente in senso orario per bloccarlo in posizione. Installare poi il sacchetto polvere sull'utensile come descriptors in "Installazione del sacchetto polvere".

Installazione del sacchetto polvere di carta

Mettere il sacchetto polvere di carta sul supporto sacchetto polvere di carta con la sua parte anteriore rivolta in alto. Inserire il cartoncino di fissaggio parte anteriore del sacchetto polvere di carta nella scanalatura del supporto sacchetto polvere di carta. (Fig. 8)

Premere poi la parte superiore del cartoncino di fissaggio parte anteriore nella direzione della freccia per agganciarla ai denti. (Fig. 9)

Inserire la taca del sacchetto polvere di carta nella guida del supporto sacchetto polvere di carta. Installare poi il gruppo del supporto sacchetto polvere di carta sull'utensile. (Fig. 10 e 11)

Installazione del sacchetto filtr di carta

Accertarsi che il logo sul labbro del cartoncino e il logo sulla scatola polvere siano sullo stesso lato, e installare poi il sacchetto filtering di carta inserendo il labbro del cartoncino nella tacco di ciascuna appendice di supporto. (Fig. 12)

Accertarsi che il logo sul labbro del cartoncino e il logo sul bocchettone polvere siano sullo stesso lato, e installare poi il bocchettone polvere sulla scatola polvere. (Fig. 13)

Rimozione della scatola polvere e del sacchetto滤ro di carta (Fig. 14 e 15)

Rimuovere il bocchettone polvere spingendo i due ganci. Rimuovere prima il sacchetto filtr di carta stringendo con due dita il lato del logo del suo labbro del cartoncino, e tirare poi giù il labbro del cartoncino per spostarlo via dall'appendice di supporto della scatola polvere.

OPERAZIONI

Operazione di smerigliatura (Fig. 16)

ATTENZIONE:

• L'utensile non deve mai essere acceso quando fa contatto con il pezzo, perché altrimenti potrebbe causare un incidente all'operaatore.
• L'utensile non deve mai essere fatto fatto funzionare perché il disco abrasivo. Si potrebbe danneggiare seriamente il tampone.
• Non forzare mai l'utensile. Una pressione eccessiva potrebbe ridurre l'efficienza di smerigliatura, danneggiare il disco abrasivo o accorrciare la vita di servizio dell'utensile.
• Se si usa l'utensile con il bordo del tampone che fa contatto con il pezzo si potrebbe danneggiare il tampone.

Tenere saldamente l'utensile. Accendere l'utensile e aspettare finché raggiunge la sua velocità massima. Appoggiare poi delicatamente l'utensile sulla superficie del pezzo. Mantenere il tampone a raso sul pezzo e applicare una leggera pressione sull'utensile.

ATTENZIONE:

• Il tampone di smerigliatura ruota in senso orario durante l'operazione con carico, ma potrebbe ruotare in senso antiorario durante l'operazione nella carico.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato allaressa di corrente prima di qualsiastintervento di ispezione o di manutenzione.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni, l'ispezione e la sostituzione della spazzola di carbone o qualsiasi alla manutenzione e regolazione devono essere eseguite da un centro di assistenza Makita autorizzato usingo sempre ricambi Makita.

ACCESSORI

ATTENZIONE:

• Per l'utensile specificato in questo manuale, si consigliano questi accessori o ricambi. L'utilizzo di altri accessori o ricambi cui sono costituire un pericolo di lesions. Usare sostanto gli accessori o ricambi specificati per il loro utilizzato.

Per maggiori dettagli e l'assistenza, rivolgersi al Centro Assistenza Makita locale.

Dischi abrasivi
- Sacchetto polvere di carta
- Supporto sacchetto polvere di carta
Scatola polvere
- Sacchetto filtro di carta

Rumore

Il tipico livello di rumore pesato A determinato secondo EN60745:

Modello BO5030

Livello pressione sonora (L_PA) : 80 dB (A)

Incertezza (K): 3 dB (A)

Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).

Modello BO5031

Livello pressione sonora (L_pA) .. 80~dB A) Incertezza (K):3 dB A

Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).

Indossare i paraorecchi.

ENG211-2

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:

Modello BO5030

Modalità operativa: smerigliatura di piastre metalliche
Emissione di vibratione (a_h) : 4,5 m/s²
Incertezza (K): 1,5 m/s²

Modello BO5031

Modalità operativa: smerigliataura di piastre metalliche
Emissione di vibratione (a_h) : 4,0 m/s²
Incertezza (K): 1,5 m/s²

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformamente al tipo di test standard, e può essere usato per paragonare un utensile con un'alto.
• Il valore di emissione delle vibrazioni dichiarato può essere usato per una valutazione preliminare dell'esposizione.

AVVERTIMENTO:

• L'émissione delle vibrazioni durante l'uso reale dell'utensile elettrico cui differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Identificare le misure di sicurezza per la protezione dell'operaatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto,或者其他 tempo di funzionamento).

Modello per l'Europa soltanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti:

Designazione della macchina:

Levigatrice rotorbitale

Modello No./ Tipo: BO5030, BO5031

sono una produzione di serie e

conformi alle direttive europee seguenti:

98/37/CEmino al 28 dicembre 2009 e poi 2006/42/ CE dal 29 dicembre 2009

E sono fabbricate conformamente ai seguenti standard o documenti standardizzati: EN60745

La documentazione tecnica è tenuta dal nostro

rappresente autorizzato in Europa, che è:

Makita International Europe Ltd.
