MODE D'EMPLOI 802 Diamond BOWERS & WILKINS
Bienvenue et merci d'avoir choisi Bowers et
Wilkins. Lorsque John Bowers a créé sa société, il savait déjà qu'un design imaginatif, une conception innovante et une technologie avancée seraient les clés du plaisir de l'écoute de la musique chez soi. C'est cette philosophie qui, aujourd'hui, continue de nous inspirer pour la conception de chaque nouvel appareil.
Les enceintes 800 Series Diamond sont des modèles à très hautes performances, nécessitant une installation soignée ; aussi nous suggérons vous de prendre le temps de lire ce manuel avant d'en commencer l'installation. Suite page 9 →
1. Déballage de vos enceintes acoustiques
- Installation de vos 800 Diamond ou 802 Diamond
Les 800 Diamond et 802 Diamond sont très lourdes, et nous vous conseillons de les déballer dans la pièce où elles doivent être installées, par deux personnes simultanément. Nous vous recommandons également d'ôter tout bijou susceptible de rayer la finition des enceintes.

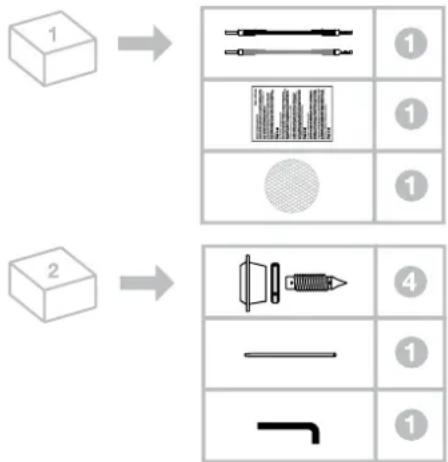

Le tableau ci-dessus énumère tous les éléments contenus dans l'emballage avec les 800 Diamond ou 802 Diamond. Au cas fort peu probable où un de ces éléments serait manquant, veuillez contacter immédiatement le revendeur auprès duquel vous avez acheté les enpointes.
Les grilles frontales sont fixées par des aimants. Lors de la fixation de la grille du médium, tournez-la pour trouver l'attraction magnétique la plus forte.
Les diaphragmes des tweeters sont fragiles et peuvent facilement être endommagés. Une fausse manœuvre lors de la mise en place de leur grille pourrait se traduire par un contact involontaire entre celle-ci et le diaphragme. C'est pourquoi la grille du tweeter est livrée déjà en place, et nous vous recommandons de la laisser toujours en place.
Les enceintes sont livrées avec des pieds à roulettes qui facilitent leur installation à leur position définitive. Cependant, compte tenu du poids très élevé des enceintes, il reste possible que ces roulettes laissent des marques sur les revêtements de sol les plus fragiles. Nous vous conseillons donc de protéger le sol, en utilisant une plaque de moquette ou un tapis intermédiaire, ou des patins, par exemple, lors des déplacements de chaque enceinte.
Une fois chaque enceinte installée dans sa position finale, ces pieds à roulettes peuvent être retirés pour la fixation des pieds caoutchouc ou pointes définitifs. Ceci est décrit dans la Section 3.
Information concernant l'environnement
Tous les produits Bowers & Wilkins (en habitiques) avec le respect des directives internationales concernant la restriction sur l'utilisation de substances dangereuses Restriction of Hazardous Substances (RoHS) dans les équipements électriques et électroniques, et sur leur mode de traitement Waste Electrical and Electronic Equipment (WEEE). Ces symboles indiquent leur compatibilité totale, et la possibilité de leur recyclage ou traitement dans le respect de ces directives. Consultez le service de récupération des déchets dans votre zone géographique pour de plus amples informations.
Règles générales
Dans toute installation stéréo ou Home Cinema, il convient de faire en sorte que l'environnement acoustique de chaque enceinte soit le plus homogène possible. Par exemple, si une enceinte se trouve près d'une baie vitrée très réfléchissante, et l'autre, au contraire, près d'un meuble très absorbant, la qualité soncre générale tout comme l'image stéréo risquent fort d'être compromis.
La présence de résonances de salle affecte le son d'une enceinte acoustique. Plus une surface importante se trouve à proximité de celle-ci, plus le grave et le bas-médium risquent de devenir procéminents. Parallèlement, l'image stéréo devient moins bien focalisée et présente moins de profondeur. L'idéal, lors de l'installation des enceintes acoustiques, consiste à trouver le meilleur compromis entre les contraintes domestiques, l'équilibre des timbres et la qualité de l'image stéréo. Essayer différentes positions et régler soigneusement la position des enceintes lors de l'installation initiale permet certainement d'en améliorer notablement la qualité sonore, et s'avère toujours très utile.
Les 800 Diamond et 802 Diamond ont une fenêtre verticale d'écoute optimale, conçue pour s'adapter à une hauteur d'oreille moyenne des auditeurs assis comprise entre 0,9 et 1,2 m. Si vous êtes assis plus bas, le réglage des pieds des 800 Diamond et 802 Diamond permet de les basculer très légèrement si nécessaire. Voir la Section 3.
- Installation et réglage des pieds
Systèmes audio stéréo

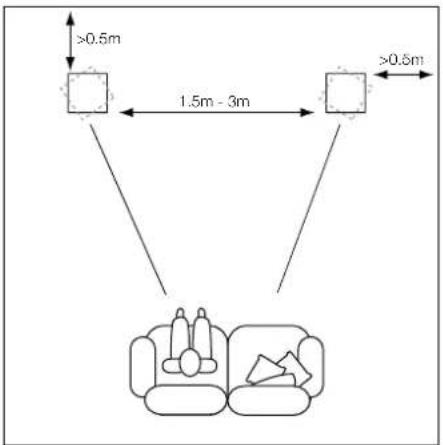

Pour débuter, les enceintes doivent être séparées de 1,5 m à 3 m, avec une distance d'écoute similaire. Les enceintes doivent être éloignées du mur arrière d'au moins 0,5 m, tout comme des murs latéraux. L'image stéréo peut être améliorée en orientant chaque encente vers la zone centrale d'écoute, surtout si elles sont éloignées l'une de l'autre et de cette zone d'écoute. Les schémas ci-dessus illustrent des types d'installation pour les systèmes audio stéréo.
Systèmes audiovisuels multicanal

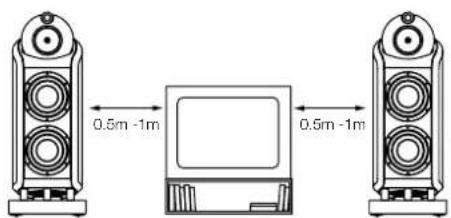

Si les enceintes sont utilisées comme enceintes principales avant dans une installation Home Cinema, elles doivent être plus rapprochées l'une de l'autre que dans le cas d'une installation stéréo, ceci parce que les canaux Surround ont tendance à élargir la scène sonore. Placez les enceintes approximativement à 0,5 m des côtés de l'écran vidéo, afin de conserver un bon rapport entre l'image sonore et celle visible sur l'écran. Comme précédemment, les enceintes doivent de préférence être éloignées d'au moins 0,5 m des murs latéraux. Le schéma ci-dessus illustre une installation pour les systèmes audiovisuels.
Champs magnétiques
Les haut-parleurs dans les enceintes génèrent des champs magnétiques qui dépassent largement le volume de l'enceinte. Nous vous recommandons donc de tenir éloignés tous les objets sensibles aux champs magnétiques (lélévisions à tube cathodique, moniteurs informatiques, disques durs des ordinateurs, cassettes et bandes audio et vidéo, cartos magnétiques, etc.) d'au moins 0,5 m des enceintes acoustiques. Les écrans plasma, LCD et OLED ne sont pas affectés par ces champs magnétiques.
Uno fois les ençentes installées à leur position finale, les pieds-roulettes peuvent être retirés et les pieds caoutchouc ou les pointes fixés. Cette procédure est décrite dans les paragraphes et illustrations suivants.

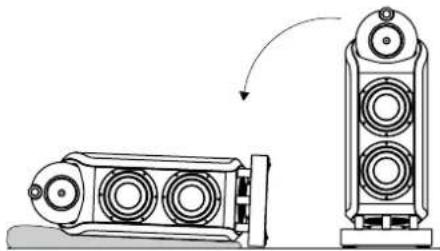

Avec l'aide d'une seconde personne, posez doucement l'enceinte sur le côté comme illustré ci-dessus. Assurez-vous que la surface sur laquelle elle repose ne risque pas de l'endommager. Bien qu'elle soit volontairement montée de manière souple et bouge donc un peu, l'enceinte peut être saisle par sa "tête". Velliez surtout à ne pas toucher les haut-parleurs lorsque vous manipulez l'enceinte.
En utilisant le tournevis TORX fourni dans le kit d'accessoires, dévissez puis ôtez les quatre pieds-roulettes comme illustré ci-dessus. Conservez-les soigneusement, pour les réutiliser si vous devez déplacer et réinstaller les enceintes dans le futur. Une fois ces pieds-roulettes retirés, les pieds définitifs peuvent être mis en place.
Les pieds réglables proposent une pointe à une extrémité, et un patin de caoutchouc à l'autre extrémité, chacun pouvant être choisi pour être en contact avec le sol. Les pointes sont conçues pour transpcer la moquette et assurer une assise très stable sur le sol proprement dit, tout en évitant toute dégradation de la moquette par déplacement de l'enceinte. Nous recommandons d'utiliser les pointes, mais la nature de certains sols nécessitera l'utilisation des patins en caoutchouc, utilisables en retournant simplement chaque pied.
Note : les pointes peuvent également être utilisées sur des sois fragiles, non recouverts de moquette, en plaçant une pièce métallique sous chaque pointe.
Les pieds réglables sont fixés sous l'enceinte via des filetages coniques, qui peuvent être montés en saillie ou en affleurement, comme illustré ci-dessus, afin d'assurer le réglage en hauteur correct. Ce réglage permet de pencher l'enceinte jusqu'à 8° d'inclinaison, en modifiant le mode d'installation entre les pieds avant et les pieds arrière. Si vous ne souhaitez pas bénéficier de cette inclinaison, montez tous les pieds en affleurement.
Vissez les pieds dans leur logement, avec les pointes ou les patins caoutchouc exposés, comme désiré, en laissant suffisamment de filetages pour utiliser les anneaux de verrouillage. Enfiloz, mais ne sorrez pas, ces anneaux de verrouillage.
Une fois les quatre pieds fixés, l'onceinte peut être reposée sur ceux-ci, en procédant très soigneusement. Évitez notamment que tout le poids de l'enceinte ne repose que sur un ou sur deux des pieds pendant son basculement. Assurez-vous également qu'aucune pointe ne puisse causer de blessure pendant cette opération.
Une fois l'enceinte redressée, réglez la hauteur de chaque pied en utilisant la clé-levier fourmie pour obtenir l'angle de basculement souhaité, et pour éviter toute instabilité de l'enceinte, comme illustré ci-dessus. Enfin, vissez toutes les bagues de verrouillage contre les filetages, en utilisant de nouveau la clé-levier fourmie, comme illustré ci-dessus.
4. Branchement
800 Diamond
Les prises de branchement des 800 Diamond et 802 Diamond acceptent une grande variété de terminaisons de câbles : prises banane 4 mm, fourches 6 mm et 8 mm, ou fil nu jusqu'à 4 mm de diamètre.
Note importante concernant la sécurité
Dans certains pays, notamment en Europe, l'utilisation de fiches banane est considérée
comme un risque potentiel d'électrocution, parce que de telles prises peuvent être insérées dans des prises d'alimentation secteur murales non protégées. Afin de satisfaire aux normes de sécurité européennes CENELEC, les trous de 4 mm de ces prises sont donc bloqués par des bouchons en plastique. Si vous utilisez ces prises dans des pays où cette norme de sécurité s'applique, vous devez absolument vous assurer que les fiches banane ne pourront pas être utilisées de manière dangereuse, notamment par des enfants ou des personnes non informées.
Demandez conseil à votre revendeur pour le choix des câbles de liaison enceintes. Conservez toujours une impédance totale inférieure au maximum recommandé dans les spécifications de l'enceinte et utilisez un câble de faible capacitance pour éviter une atténuation des plus hautes fréquences.

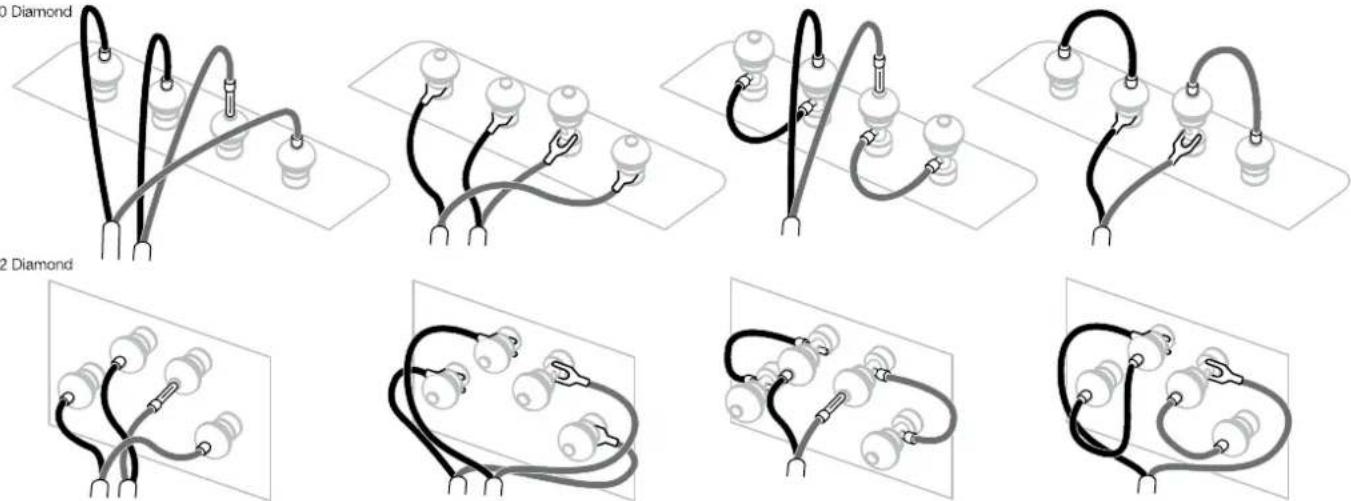

Il y a deux paires de prises à l'arrière de chaque enceinte, afin de permettre le bi-câblage. Pour une liaison conventionnelle avec un seul câble (illustration de gauche), utilisez les câbles fournis permettant de relier les prises de même polarité sur l'enceinte (illustration de droite). Si le câble en provenance de l'amplificateur est équipé de fourches, utilisez les trous de 4 mm pratiqués dans les prises pour ces câbles de liaison entre prises. S'il utilise des fiches banane, fixez d'abord les câbles de liaison dans les trous des prises. Vous pouvez également avoir besoin d'ôter les caches en plastique des fiches banane du câble de liaison, afin d'augmenter la zone de contact de ces prises, surtout si elles sont particulièrement courtes.
Assurez-vous que les prises positives de l'enceinte (de couleur rouge) sont bien branchées sur les prises de sortie positives de l'amplificateur, et les prises négatives de l'enceinte (de couleur noire) sont bien branchées sur les prises de sortie négatives de l'amplificateur. Une intervention ne produira aucun dommage, mais entraînera une mauvaise image stéréo et une porte de grave. Toujours visser complètement les prises afin d'éviter toute vibration.
Note : le bi-câblage permet de séparer le trajet du signal pour les deux sections principales de l'enceinte, ce qui peut améliorer simultanément l'image stéréo et la résolution des détails. Cela permet également d'utiliser deux types de câbles différents pour chaque bande de fréquences.
La bi-amplification va encore plus loin, nécessitant l'utilisation de deux canaux d'amplification de puissance indépendants pour chaque enceinte. Il ne s'agit pas encore d'une véritable enceinte "active", puisque le filtre passif interne à l'enceinte est encore utilisé. Si vous choisissez une bi-amplification, assurez-vous que le gain de chaque amplificateur est bien identique, sous peine de détériorer l'équilibre tonal de l'enceinte ou même d'engendrer de la distorsion.
Vérifiez également la polarité absolue des amplificateurs. Certains amplificateurs inversent en effet la polarité du signal, et leur utilisation avec un second amplificateur non-inverseur entraînera des distorsions dans la réponse en fréquence totale. Si vous utilisez deux amplificateurs de phase contraire, inversez simplement la polarité du câble sur l'amplificateur inverseur.
N'oubliez jamais que dans le médium et, encore plus, dans l'aigu, les haut-parleurs (et donc surtout les tweeters) peuvent supporter moins de puissance continue que les haut-parleurs de grave. L'amplificateur utilisé doit donc fournir une tension adéquate, correspondant aux crêtes instantanées que les haut-parleurs peuvent réellement supporter sur programme musical, sans distorsion. Cependant, une tension élevée implique une puissance élevée, et il n'est pas forcément conseillé d'utiliser un amplificateur de puissance plus faible pour le médium et pour l'aigu que pour les haut-parleurs de grave.
Avant de poaufiner les réglages, vérifiez une dernière fois que tous les branchements de l'installation sont corrects et de bonnes qualités.
Eloigner les enceintes des murs de la pièce se traduit généralement par une réduction du niveau général du grave. Un bon espace derrière les enceintes permet de plus d'accroître l'impression de profondeur sonore. Inversement, le rapprochement des enceintes des murs de la pièce aura pour effet d'augmenter le niveau de grave perçu et de diminuer la profondeur de l'image sonore.
Si le grave semble variable en fonction de la fréquence, cela est généralement dû à l'excitation de certaines fréquences en fonction des modes de résonance de la pièce d'écoute. En déplaçant même légèrement les enceintes dans la pièce, on peut obtenir de très nettes améliorations face à ces résonances. Vous pouvez également tenter de disposer les enceintes le long d'un autre mur de la pièce. Le fait de déplacer les meubles les plus gros peut également avoir des effets très sensibles.
Si le son vous semble trop dur, augmentez le nombre de meubles et éléments amortissants dans la pièce (par exemple, utilisez un ou plusieurs tapis ou rideaux épais). Inversement, réduisez le nombre d'éléments amortissants si le son vous paraît voilé ou trop manquant de vivacité. Testez la réverbération excessive en frappant dans vos mains, et en écoutant particulièrement les répétitions rapides de sons. Vous pouvez réduire ce phénomène d'échos en multiplant les surfaces irrégulières, avec par exemple une bibliothèque ou des meubles importants.
Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs médium et grave en les prenant par leurs angles et en tirant très doucement vers l'avant.
Les performances de vos enceintes acoustiques peuvent changer subtilement après les premières périodes d'écoute. Si elle a été stockée dans un environnement froid, ses composants d'amortissement et les suspensions demanderont un certain délai avant de récupérer leurs propriétés mécaniques nomiales. La suspension du haut-parleur se libérera également après les premières heures d'utilisation. Le temps nécessaire pour qu'une enceinte acquière ses conditions optimales de fonctionnement dépend de ses conditions de stockage et de la manière dont elle est utilisée. Comme guide, prévoyez une semaine pour que les effets de la température se stabilisent, et une quinzaine d'heuros d'utilisation moyenne pour que les parties mécaniques atteignent leurs caractéristiques de fonctionnement prévues.
Des périodes de rodage plus longues (supérieures à un mois) sont parfois signalées, mais il semble évident que cela est plus dû à la nécessité de se familiariser avec les nouvelles enceintes, pour les auditeurs habitués à un son diffèrent. Ceci est spécialement sensible avec des enceintes comme celles de la gamme 800 Series Diamond, capables de fournir une quantité et une qualité de détails musicaux bien supérieures aux modèles que leurs utilisateurs utilisaient précédemment.
Les surfaces du coffret des enceintes 800 Series Diamond ne requièrent normalement qu'un dépoussiérage. Nous vous recommandons d'utiliser le chiffon fourni avec l'appareil. Si vous souhaitez utiliser un aérosol ou un produit d'entretien, appliquez-le sur le chiffon et non directement sur l'appareil, puis testez d'abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif, ou contenant de l'acide, de l'ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits d'entretien sur les haut-parleurs. Évitez de toucher les haut-parleurs, car vous pouriez les endommager définitivement.
Lorsque les enceintes Bowers & Wilkins utilisent un placage bois véritable, les plus fins vernis sont utilisés et bénéficient d'un traitement avec une laque résistante aux ultra-violets, afin de réduire les modifications de teinte avec le temps. Cependant, comme avec tous les matériaux naturels, qui réagissent à leur environnement, des modifications de teinte sont possibles. Ces différences de teintes peuvent être rectifiées en exposant toutes les surfaces du bois de manière égale à la lumière du soleil, jusqu'à ce que la teinte redevienne uniforme. Cette procédure peut prendre plusieurs jours, voire plusieurs semaines, mais peut être accélérée en utilisant une lampe ultra-violette. Les placages de bois naturel doivent être éloignés des sources de chaleur comme les radiateurs ou l'air chaud soufflant, afin de minimiser autant que possible les craquelures du bois.
