РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 802 Diamond BOWERS & WILKINS

Добро пожаловать и благодарим вас за приобретение продукта компании Bowers & Wilkins. Наш основатель, Джон Бауэрс, верил в то, что творческий подход в проектировании, новаторская конструкция и передовые технологии смогут открыть людям путь к подлинному звучанию в доме. Мы продолжаем разделять его веру, и она вдохновляет нас при проектировании всех новых продуктов.

Акустические системы Серии 800 Diamond – это продукт очень высокого качества, который заслуживает хорошо продуманной инсталляции, поэтому мы рекомендуем вам уделить некоторое время на прочтение этого Руководства перед тем как начать процесс установки. Продолжение на стр. 34 →

1. Распаковка ваших акустических систем

Акустические системы 800 Diamond и 802 Diamond очень тяжелые, и поэтому мы настоятельно рекомендуем, чтобы вы их распаковывали вдвоем, причем в той комнате, где они будут стоять. Следует также снять с рук все кольца и украшения, чтобы не поцарапать полированную отделку колонок.

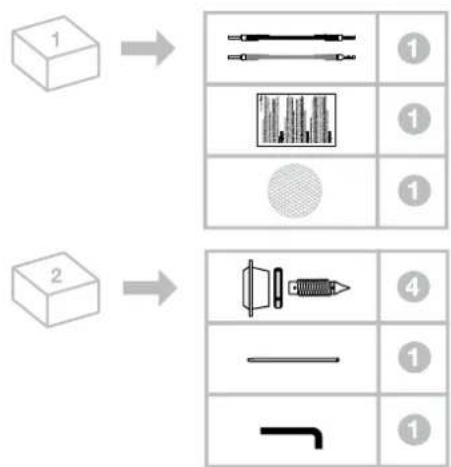

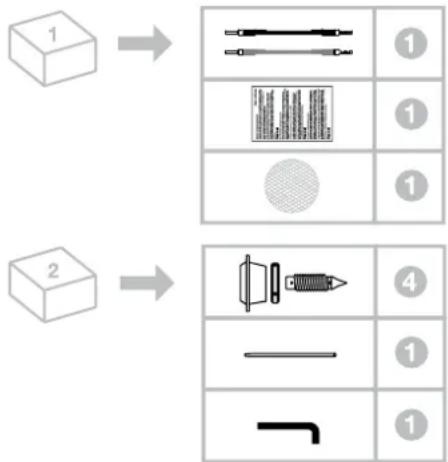

В Таблице выше приведен список компонентов и деталей, которые упакованы вместе с 800 Diamond и 802 Diamond. В маловероятном случае, когда чего-либо не хватает, обращайтесь сразу же к продавцу, у которого вы купили колонки.

Все защитные решетки крепятся на магнитах. Когда вы прикрепляете решетку для СЧ-динамика, поверните ее так, чтобы совместить магниты для прочного соединения.

Купольные диафрагмы твитеров очень хрупкие и их легко повредить. Неправильное обращение с защитной решеткой твитера может привести к тому, что она будет притянута к диафрагме. По этой причине, защитная решетка твитера поставляется уже надетой, и мы не рекомендуем ее вообще трогать.

Акустические системы поставляются с роликовыми опорами, прикрепленными к их нижней поверхности, чтобы облегчить маневрирование вблизи их окончательной позиции. Однако, из-за очень большого веса колонок, имеется шанс, что сами ролики могут оставить следы на уязвимых покрытиях пола. Поэтому мы советуем защитить пол с помощью промежуточного слоя из ковра или, например, плиток на время передвижения акустических систем.

После того, как колонки встанут около своих окончательных мест, роликовые опоры можно будет снять и навернуть регулируемые по высоте шипы или же резиновые подпятники. Как это сделать, описывается в Разделе 3.

Информация по защите окружающей среды

Рос продукты Bowers & Wilkins созданы в полном соответствии с международными директивами по

ограничениям использования опасных материалов (Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании, а также по его утилизации (Waste Electrical and Electronic Equipment – WEEE). Знак перечеркнутого мусорного бака означает соответствие директивам и то, что продукт должен быть правильно утилизован или переработан. Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.

1. Размещение ваших 800 Diamond или 802 Diamond

Общие соображения

В стерео системе или домашнем театре постарайтесь сделать так, чтобы ближайшее окружение каждой из колонок было одинаковым по своим акустическим свойствам. Например, если одна из акустических систем установлена рядом с голой стеной, а другая – по соседству с мягкой мебелью и занавесками, это может отрицательно повлиять на качество звучания и стерео образа.

Расположение границ помещения также кардинально влияет на звучание акустических систем. Чем больше поверхностей находится рядом с колонками, тем больше будут почеркнуты низкие и средние частоты. Одновременно, стерео образ, создаваемый аустикой может оказаться менее сфокусированным и обладающим меньшей глубиной. Основная цель при размещении колонок – найти «золотую середину» в заданных помещением ограничениях, обеспечить нужный тональный баланс и качество звукового стерео образа. Повторный визит и корректировка положения колонок после первоначальной инсталляции, скорее всего, улучшит качество звучания и поэтому обычно имеет смысл.

Акустические системы 800 Diamond и 802 Diamond имеют оптимальную диаграмму направленности по вертикали, которая рассчитана на покрытие среднего диапазона высот, на которых располагаются уши сидящих слушателей, от 0.9 м до 1.2 м. Если же вы садитесь гораздо ниже, регулируемые опоры 800 Diamond и 802 Diamond позволят немного наклонить их в вертикальной плоскости. См. Раздел 3.

1. Установка и регулировка опор

Стерео аудио системы

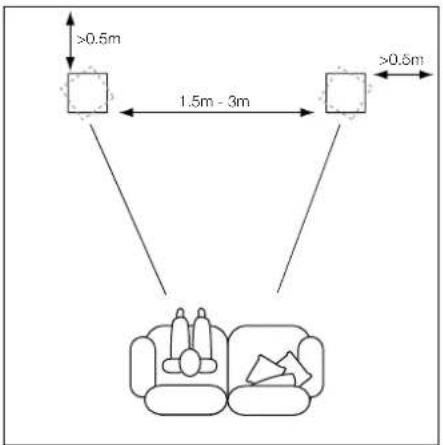

Для начала установите акустические системы на расстоянии 1.5 м - 3 м друг от друга и от места для прослушивания. Они должны быть отодвинуты по крайней мере на 0.5 м от задней стены и на 0.5 м от боковых стен. Возможно четкость стерео образа удастся улучшить, слегка развернув слегка колонки внутрь, в направлении зоны прослушивания, особенно если они установлены относительно далеко друг от друга. На рисунке выше показано размещение колонок в типичной стерео аудио системе.

Многоканальные аудио-визуальные системы

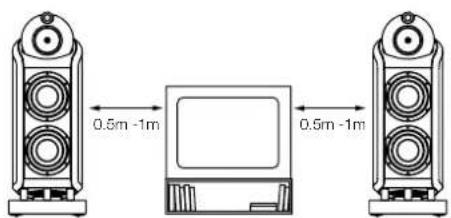

Если акустические системы будут использоваться в роли фронтальных каналов в системе домашнего театра, их следует установить ближе друг к другу, чем в стерео системе, т.к. каналы окружающего звука имеют свойство расширять стерео образ. Размещение колонок приблизительно в 0.5 м от боков экрана помогает также согласовать масштабы звукового образа с изображением на экране. Как и в случае стерео системы, акустические системы должны находиться на расстоянии по крайней мере 0.5 м от любой из боковых стен. На рисунке выше показано размещение колонок в типичной многоканальной аудио-визуальной системе.

Рассеянное магнитное поле

Динамики колонок создают рассеянное магнитной поле, выходящее за пределы корпуса. Мы рекомендуем вам размещать чувствительные к магнитному полю объекты (киескопные телевизоры и компьютерные дисплеи, магнитные диски, аудио и видео кассеты, кредитные карты и т.п.) на расстоянии не менее 0.5 м от акустических систем. Жидкокристаллические (LCD), OLED и плазменные экраны не подвержены воздействию магнитных полей.

Когда колонка находится вблизи своей окончательной позиции, можно снять с нее роликовые опоры и смонтировать регулируемые по высоте шипы или резиновые ножки. Эта процедура описана и проиллюстрирована в следующих разделах.

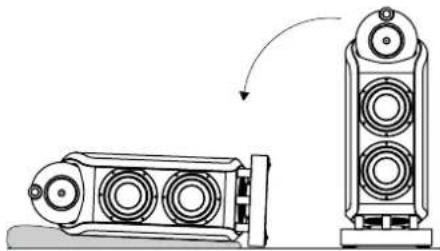

С помощью помощника, вдвоем осторожно положите колонку набок, как показано на рисунке выше. Заранее убедитесь, что поверхность, на которую вы ее кладете, не поцарапает полировку. Несмотря на то «голова» среднечастотного динамика смонтирована податливо и слегка перемещается, за нее можно браться и двигать колонку. Постарайтесь только ни в коем случае не прикасаться к динамикам при обращении с колонкой.

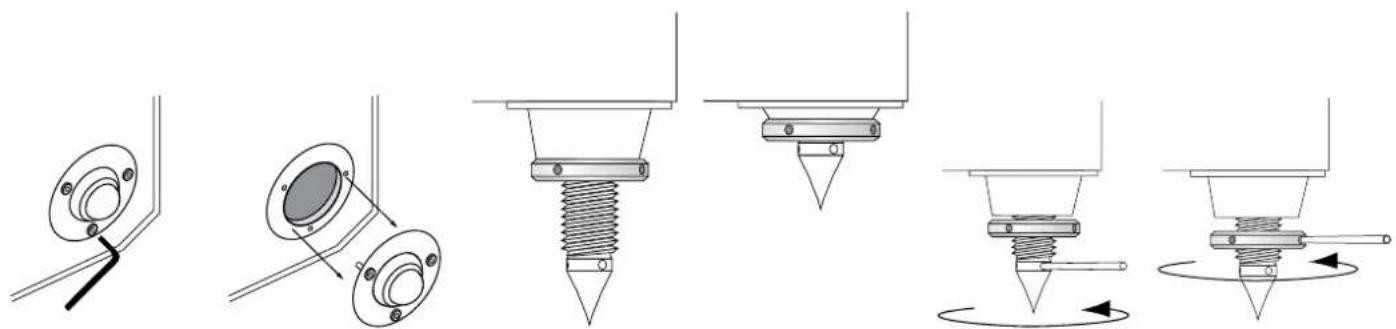

С помощью торцевого ключа (TORX) прилагаемого в коробке с аксессуарами, отверните и снимите четыре ролика, как показано на рисунке выше. Сохраните эти роликовые опоры на случай, если вам придется двигать колонки или переустанавливать их в будущем. Как только вы сняли ролики, на их место можно привинтить регулируемые опоры.

Регулируемые опоры имеют на одной стороне шипы, а на другой – резиновые ножки и могут быть обращены любой из них к полу. Шипы рассчитаны на то, чтобы проткнуть ковер и упереться в пол под ним, для защиты ковра от замятия и обеспечения акустике прочного основания. Для оптимального звучания мы всегда рекомендуем использовать шипы, но если материал пола исключает их применение, опоры можно повернуть резиновой стороной вниз.

Примечание: Шипы можно использовать и на уязвимых покрытиях пола без ковров, однако под шипы следует подложить монеты.

Регулируемые опоры крепятся внизу колонок на конические выступы с резьбой, которые могут быть смонтированы как заподлиц, так и с зазором для того, чтобы высоту можно было менять. Регулировка по высоте позволяет наклонять колонки на угол до 8°, если это необходимо, монтируя передние выступы с зазором, а задние - заподлицо. Если вы не собираетесь наклонять колонки, установите конические бобышки вровень с их дном.

Заверните опоры в конические бобышки с резьбой, повернув их шипами или резиновыми ножками – как вам надо, оставьте достаточно места для фиксирующих колец. Наживите, но не затягивайте фиксирующие кольца.

Когда регулируемые опоры прикреплены, колонку можно осторожно поставить вертикально вновь. Не допускайте, чтобы во время подъема весь вес колонки пришелся на угол или на одну или две опоры. Имейте также в виду, что неосторожное обращение с колонкой, на которой установлены шипы, может привести к травмам.

После того как акустическая система установлена вертикально, отрегулируйте высоту ножек, приподнимая ее с помощью прилагаемого стержня до нужного угла и выбирая резьбой зазор, как показано на рисунке выше. Наконец, затяните фиксирующее кольцо (контграйку) на конической бобышке, используя металлический стержень, как показано на рисунке выше.

1. Подсоединение


800 Diamond 802 Diamond

Все подключения делаются только при выключенном аудио оборудовании.
Клеммы 800 Diamond и 802 Diamond принимают широкое разнообразие кабельных разъемов: 4-мм разъемы «бананы», лопатки шириной 6 мм и 8 мм (1/4 in и 5/16 in), или же зачищенные концы кабелей диаметром до 4 мм (5/32 in).
Важное замечание по безопасности В некоторых странах, в частности в Европе, использование 4-мм разъемов «бананов» считается потенциально опасным, т.к. их по ошибке можно вставить в электрическую розетку. Для согласования с европейскими нормами безапасности (European CENELEC), 4-мм отверстия на концах клемм заблокированы пластмассовыми пробками. Если вы используете продукт в стране, где эти нормы действуют, вы должны быть уверены, что разъемы «бананы» не смогут быть применены детьми или неосведомленными людьми с опасностью для здоровья.
Попросите вашего дилера порекомендовать кабель. Старайтесь, чтобы его импеданс был ниже максимально допустимого в спецификации, а индуктивность тоже была низкой, чтобы не ослабить высокие частоты.

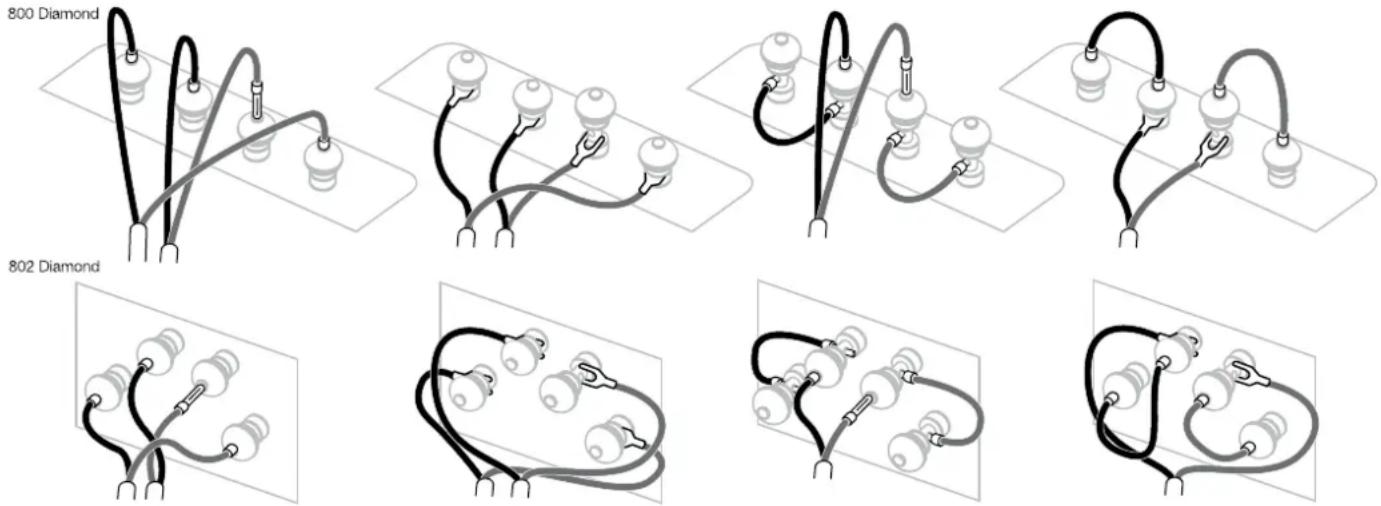

На задней панели колонок имеются по две пары клемм, чтобы обеспечить возможность подключения би-ваерингом (двухкабельное, bi-wiring). Для обычного, однокабельного подключения, подсоедините проводники к клеммам соответствующей полярности. Если кабель, идущий от усилителя, имеет разъемы - лопатки, подсоедините провода, используя 4-мм отверстия на конце каждой клеммы. Если он оснащен разъемами «бананами», вставьте провода в крестовые отверстия. Вам возможно придется удалить крышки с двух клемм для того, чтобы максимизировать площадь контакта, особенно если вилки разъемов «бананов» слишком короткие.
Убедитесь, что плюсовая клемма на колонке (красная) соединена с плюсовой выходной клеммой на усилителе, а минусовая на колонке (черная) соединена с минусовой выходной клеммой на усилителе. Неверное соединение не приведет к повреждениям, но ухудшит стерео образ и ослабит басы. Всегда завинчивайте головки клемм до упора, чтобы избежать вибраций.
Примечание: Би-ваеринг разделяет пути сигналов для каждой из секций колонки и может улучшить стерео картину, а также разрешение мелких деталей. Он позволяет также использовать разные типы кабелей для разных частотных диапазонов.
Би-ампинг (Bi-amplification) – это еще один шаг вперед, который требует использования двух независимых каналов усиления на каждую колонку. Это но то же самое, что и полностью «активная акустическая система», т.к. внутренний пассивный кроссовер в ней по-прежнему работает. Если используется би-ампинг, убедитесь, что каждый из каналов имеет одинаковый коэффициент усиления, в противном случае тональный баланс колонки будет искажен.
Проверьте также абсолютную полярность усилителей. Некоторые усилители инвертируют сигнал, и их использование совместно с не-инвертирующими приведет к искажению частотного отклика. Если у вас смесь инвертирующих и не-инвертирующих усилителей, поменяйте полярность при подсоединении к колонке для инвертирующего усилителя.
Имейте в виду, что хотя среднечастотные динамики и твитеры могут выдержать (и требуют для работы) меньшую мощность, чем басовые динамики, усилители, которые их питают, также должны иметь соответствующий размах напряжения по амплитуде, для того чтобы выдавать кратковременную мощность в музыкальных пиках без искажений. Возможность выдавать высокие напряжения подразумевает высокую выходную мощность, так что нежелательно на средние и высокие частоты ставить менее мощный усилитель, чем на басы.

1. Прогрев5. Тонкая настройка

2. Уход за колонками

Перед окончательной точной настройкой убедитесь, что все подключено правильно и надежно.

Отодвигая колонки от стен можно снизить общий уровень басов. Наличие пространства позади акустических систем помогает также содать ощущение глубины. И наоборот, придвигая колонки ближе к стене, мы повышаем уровень басов и потенциально снижаем впечатление от глубины сцены.

Если бас неравномерный по частоте, обычно это вызвано возбуждением резонансов в комнате. Даже небольшие изменения в положении колонок или слушателей могут иметь глубокое влияние на то, как эти резонансы искажают звук. Попробуйте расставить колонки вдоль разных стен. Даже перемещение крупногабаритной мебели может повлиять на звучание.

Если звук слишком резкий, добавьте мягкой мебели в комнате (например, повестье тяжелые шторы), или наоборот – уберите их, если звук глухой и безжизненный. Проверьте помещение на эхо, ударив ладоши и прислушиваясь к быстрым отзвукам. Их можно уменьшить за счет использования нерегулярных поверхностей, таких как книжные полки или крупногабаритная мебель.

Для наиболее взыскательных слушателей снимите защитные решетки с басовой и среднечастотной секций, взяв их за края и осторожно потянув к себе.

Звучание ваших акустических систем может слегка меняться в течение начального периода прослушивания. Если его хранили в холодном помещении, демпфирующим составам и материалам подвеса диффузоров динамиков потребуется некоторое время для восстановления нужных механических свойств. Подвес динамиков в ходе первых часов работы также теряет жесткость. Время, требующееся динамикам для достижения предписанного качества звучания, может варьировать в зависимости от условий предыдущего хранения и использования. Ориентировочно можно считать, что неделя потребуется для стабилизации температурных эффектов и около 15 часов работы при средней нагрузке - для достижения механическими частями расчетных характеристик.

К нам иногда поступают отзывы, что необходим более длительный период приработки (например, месяц), однако это, как правило, не имеет отношения к изменениям в свойствах АС, а скорее всего связано с привыканием слушателя к новому для него звучанию. Это прежде всего относится к колонкам с высокой разрешающей способностью, таким как АС Серии 800 Diamond, где слушателю может открыться значительно большее количество деталей, чем то, к которому он ранее привык.

Обычно корпуса колонок Серии 800 Diamond не требуют ничего, кроме очистки от пыли. Если же вы захотите использовать антистатик-аэрозоль для чистки, то распылляйте аэрозоль на протирочную ткань, а не на корпус. Испробуйте его сначала на небольшом участке поверхности, т.к. некоторые моющие вещества могут повреждать отделку. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Не используйте чистящие жидкости для динамиков. Избегайте касания диффузоров динамиков, т.к. это может привести к их повреждению.

Когда для отделки корпусов AC Bowers & Wilkins используется натуральное дерева, лучшие сорта шпона покрываются лаком, стойким к ультрафиолетовому излучению для минимизации изменений цвета со временем. Тем не менее, как и любой природный материал, фанера подвержена воздействию окружающей среды, и какое-то выцветание все равно возможно со временем. Разница в окраске может быть заглажена выставлением всех фанерованных поверхностей на солнце до тех пор, пока она не станет незаметной. Этот процесс может занять несколько дней или недель, но его можно ускорить умелым и аккуратным использованием ультрафиолетовой пампы. Держите фанерованные поверхности подальше от источников тепла, таких как радиаторы, тепловентиляторы или батареи центрального отопления, чтобы избежать растрескивания.
