BEDIENUNGSANLEITUNG 802 Diamond BOWERS & WILKINS

Willkommen bei Bowers & Wilkins.

Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Die Lautsprecher der 800 Serie Diamond sind sehr leistungsstarke Produkte, deren Installation gut durchdacht werden muss. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen.

Fortsetzung auf Seite 14 →

1. Auspacken der Lautsprecher

Die 800 Diamond und die 802 Diamond sind sehr schwer und wir empfehlen, sie in dem Raum, in dem sie später stehen werden, mit zwei Personen auszupacken. Um ein Zerkratzen der Lautsprecheroberfläche zu vermeiden, ist Schmuck vorher abzunehmen.

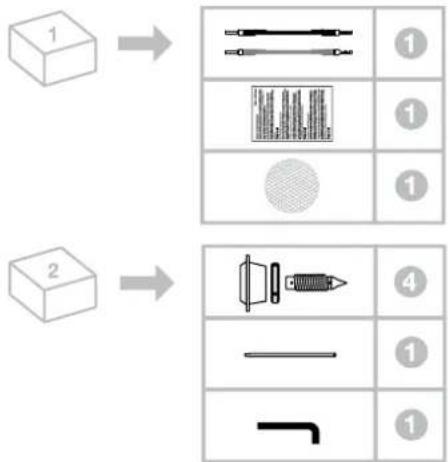

Der Abbildung oben können Sie entnehmen, welches Zubehör zum Lieferumfang der 800 Diamond und der 802 Diamond gehört. Sollte der unwahrscheinliche Fall eintreten, dass ein Teil fehlt, so setzen Sie sich bitte zunächst mit dem Fachhändler in Verbindung, bei dem Sie die Lautsprecher gekauft haben.

Alle Grills werden magnetisch befestigt. Drehen Sie den Grill für den Mitteltöner beim Anbringen, um dadurch die richtige Ausrichtung zu finden.

Die Hochtonmembranen sind sehr empfindlich und können daher leicht beschädigt werden. Jeder falsche Handgriff am Hochtongrill kann dazu führen, dass der Grill in die Membran gedrückt wird. Aus diesem Grund ist er bereits am Hochtöner befestigt und wir empfehlen, ihn dort zu lassen.

1. Positionierung Ihrer 800 Diamond bzw. 802 Diamond

Die Lautsprecher werden mit Rollen geliofert, die am Lautsprecherboden befestigt sind. Dadurch können Sie sie in die Nähe ihrer endgültigen Position bringen. Jedoch kann es aufgrund des hohen Gewichts der Lautsprecher sein, dass auch die Rollen Spuren auf empfindlichen Böden hinterlassen. Daher sollten Sie den Boden während des Transports beispielsweise durch Unterlegen von Teppichschichten oder Bodenfliesen schützen.

Befindet sich der Lautsprecher in der Nähe seines endgültigen Platzes, so können die Rollen entfernt und die einstellbaren Spikes oder Gummifüße angebracht werden. Weitere Informationen hierzu erhalten Sie in Kapitol 3.

Umweltinformation

Bewers & Wilkins-Produkte entsprechen Internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die Symbole stehen für deren Einhaltung und besagen, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen.

Allgemeine Hinweise

Achten Sie in Stereo- und Heimkinoinstallationen darauf, dass die akustischen Eigenschaften in unmittelbarer Umgebung der Lautsprecher gleich sind. Befindet sich beispielsweise ein Lautsprecher in der Nähe einer kahlen Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so werden die Klangqualität insgesamt und das Stereo-Klangbild immer einen Kompromiss darstellen.

Die Position der Raumgrenzen hat einen erheblichen Einfluss auf den Klang eines Lautsprechers. Je mehr Oberflächen sich in nächster Nähe der Lautsprecher befinden, desto stärker ist die Wirkung der Tiefton- und der tiefen Mitteltonfrequenzen. Gleichzeitig ist das Stereo-Klangbild des Lautsprechers weniger fokussiert und vermitteit weniger Tiefe. Das Ziel bei der Positionierung der Lautsprecher besteht darin, trotz bestimmter Bedingungen im Raum eine möglichst gute klangliche Balance und ein möglichst gutes Storoo-Klangbild zu erzielen. Die Position Ihrer Lautsprecher nach der ersten Installation zu optimieren macht in der Regel Sinn und führt zu einer verbesserten Klangqualität.

Die 800 Diamond und die 802 Diamond haben ein optimales vertikales Hörfenster, wenn die durchschnittliche Ohrhöhe des sitzenden Hörers zwischen 0,9 und 1,2 m liegt. Sitzen Sie sehr tief, so kann, falls erforderlich, der vertikale Neigungswinkel der 800 Diamond und der 802 Diamond dank der einstellbaren Füße geringfügig verändert werden.

1. Anbringen und Einstellen der Füße

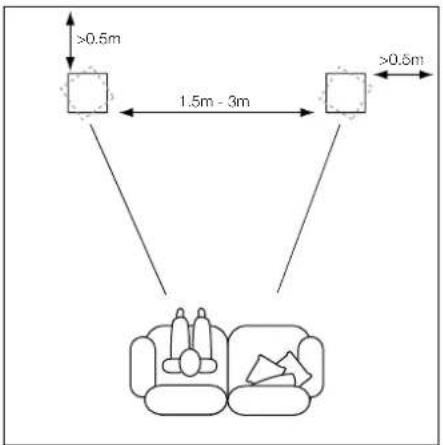

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3,0 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch die Hörposition vervollständigt wird. Der Mindestabstand zur Rückwand und zu den Seitenwänden sollte 0,5 m betragen. Stehen die Lautsprecher relativ weit auseinander, so kann die Qualität des Stereo-Klangbildes verbessert werden, indem die Lautsprecher nach innen in Richtung Hörposition geneigt werden. Die Abbildung oben zeigt die Lautsprecherpositionierung in Audio-Stereosystemen.

Mehrkanal-A/V-Systeme

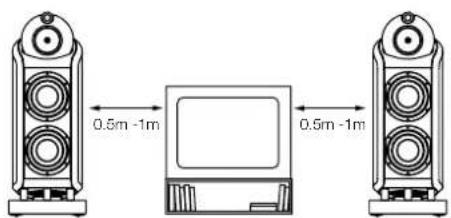

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Blidschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von ungefähr 0,5 m zu den Seitenwänden haben. Die Abbildung oben zeigt die Lautsprecherpositionierung in Mehrkanal-A/V-Systemen.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf Plasma-, LCD- und OLED-Bildschirme.

Befindet sich der Lautsprocher in der Nähe seiner endgültigen Position, können die Rollen entfernt und die einstellbaren Spikes bzw. Gummifüße angebracht werden. Dies ist in den folgenden Abschnitten beschrieben und in den folgenden Abbildungen dargestellt.

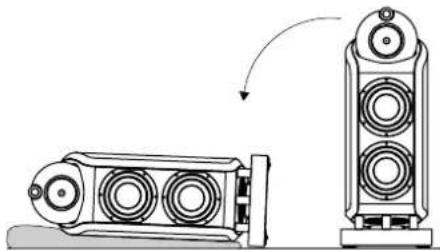

Legen Sie den Lautsprecher zu zweit auf die Seite (siehe oben). Stellen Sie sicher, dass die Lautsprecheroberfläche durch den Boden nicht verkratzt wird. Scheuen Sie sich nicht, den Lautsprecher zur Positionierung an der leicht beweglichen „Kopf“einheit anzupacken. Berühren Sie die Chassis nicht, während Sie den Lautsprecher bewegen.

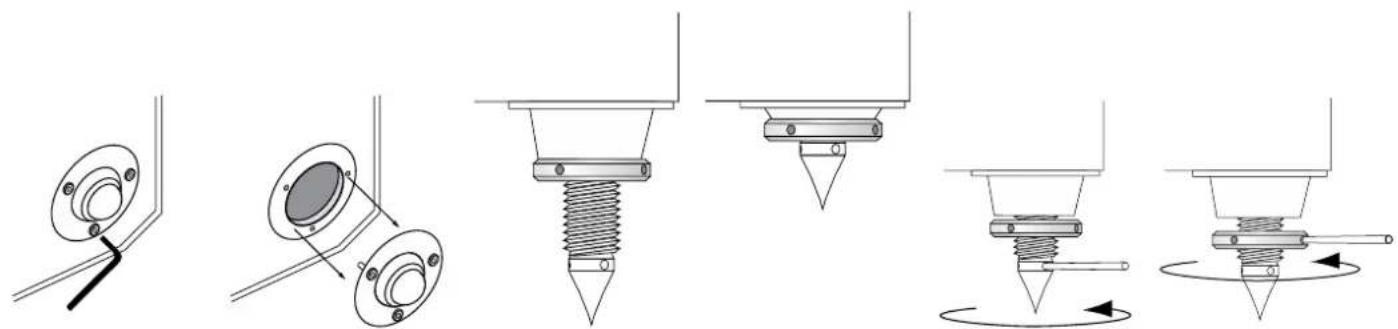

Verwenden Sie den beliegenden Torx-Schlüssel, um die 4 Rollen wie in der Abbildung oben dargestellt zu entfernen. Bewahren Sie die Rollen für einen späteren Transport des Lautsprechers auf. Sind die Rollen entfernt worden, so können sie durch die zum Lieferumfang gehörenden einstellbaren Füße ersetzt worden.

Die einstellbaren Füße besitzen an einem Ende einen Spike und am anderen Ende eine Gummiunterlage. Nutzen Sie die Variante, die für Ihren Boden am besten geeignet ist. Die Spikes sind für Teppich gedacht, durch den sie sich hindurchbohren und auf der Bodenoberfläche aufliegen. Dadurch wird der Teppich nicht eingedrückt und der Lautsprecher stabil aufgestellt. Um eine optimale Performance zu gewährleisten, empfehlen wir, die Spikes zu nutzen. Sind diese jedoch für den Boden ungeeignet, so können die Gummiunterlagen eingesetzt werden.

Hinweis: Die Spikes können auch auf empfindlichen Böden ohne Teppich verwendet werden, wenn die Spikes auf Münzen gestellt werden.

Die einstellbaron Füße worden über Gewinde an der Lautsprecherunterseite befestigt, wobei die Gewinde zur Höheneinstellung nach außen oder nach innen zeigen können (siehe Abbildung oben). Der Lautsprecher kann um bis zu 8° nach oben oder nach unten geneigt werden, wenn die Gewinde entweder vorne oder hinten nach außen zeigen. Soll kein Neigungswinkel eingestellt werden, so bringen Sie alle Gewinde so an, dass sie nach innen zeigen.

Schrauben Sie die Füße in die Gewinde ein (wobei je nach Bedarf entweder die Spikes oder die Gummifüße zum Aufstellen genutzt werden können). Lassen Sie genügend Platz für die Sicherungsringe und bringen Sie close an, ohne sie jedoch festzuziehen.

Sind die einstellbaren Füße am Lautsprecher angebracht, kann der Lautsprecher vorsichtig aufrecht hingestellt werden. Stellen Sie sicher, dass nach dem Umdrehen nicht das gesamte Gewicht des Lautsprechers in einem Winkel auf einem Fuß oder zwei Füßen lastet. Achten Sie ferner darauf, dass es beim Umdrehen nicht zu Verletzungen durch die Spikes kommt.

Ist der Lautsprecher aufgestellt, stellen Sie die Füße mit dem beiliegenden Stift dem gewünschten Neigungswinkel entsprechend ein (siehe oben), so dass der Lautsprecher anschließend stabil auf dem Boden steht. Zum Schluss ziehen Sie den Sicherungsring ebenfalls mit dem Stift gegen das Gewinde fest (siehe oben).

1. Anschließen


800 Diamond 802 Diamond

Beim Anschließen sollten alle Audiogeräte abgeschaltet sein.
Die Lautsprecherklemmen bieten eine Reihe von Anschlussmöglichkeiten – so können 4-mm-Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drähte bis zu einem Durchmesser von 4 mm angeschlossen werden.

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen

Ländern wird die Verwendung von 4-mm-

Bananensteckern als mögliches Sicherheitsrisiko betrachtet, da sie in die Löcher nicht gesicherter Netzsteckdosen gesteckt werden könnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit Kunststoffstiffen gesichert. Setzen Sie den Lautsprecher in einem dieser Länder ein, sollten Sie sicherstellen, dass die Bananenstecker nicht unsachgemäß von Kindern oder anderen nicht informierten Personen genutzt werden.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.

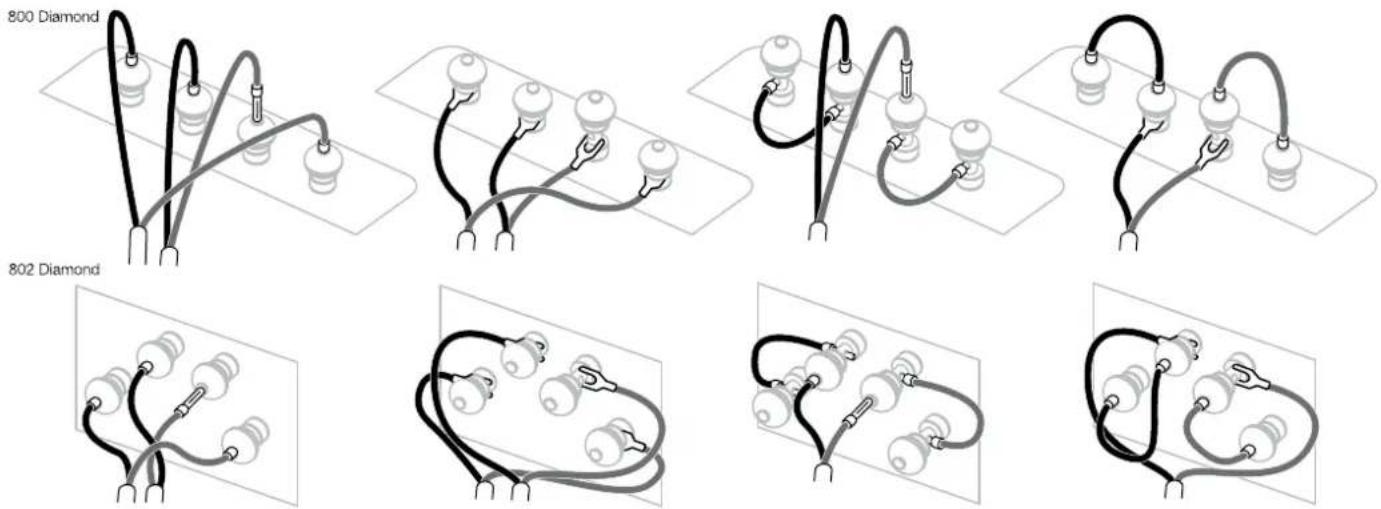

An der Lautsprocherrückseite befinden sich jeweils zwei Paar Anschlussklemmen, wodurch Bi-Wiring möglich ist (links). Im konventionellen Betrieb bringen Sie die beiliegenden Kabelbrücken an, um die Anschlussklemmen gleicher Polarität miteinander zu verbinden. Hat das Kabel vom Verstärker einen Kabelschuh, so schließen Sie die Kabelbrücken über das 4-mm-Loch am Ende jeder Anschlussklemme an.

Stellen Sie sicher, dass die positiven (roten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (schwarzen) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel führt zwar nicht zu Beschädigungen, kann aber eine Verschlechterung des Klangbildes und Bassverluste mit sich bringen. Schrauben Sie die Kappen der Lautsprecherklemmen fest zu, um Geräusche zu vermeiden.

Hinweis: Durch das Bi-Wiring werden die Signalwege jeder Lautsprechersektion getrennt. Dadurch kann sowohl das Stereo-Klangbild als auch die Detailauflösung verbessert werden. Ferner kann dadurch für jedes Frequenzband das optimale Kabel eingesetzt werden.

Bi-Amping geht noch einen Schritt weiter. Hier werden 2 separate Endstufenkanäle für jeden Lautsprecher genutzt. Jedoch ist dies kein komplett aktives System, da die interne passive Frequenzweiche des Lautsprechers immer noch genutzt wird. Beim Bi-Amping muss die Verstärkerleistung auf allen Kanälen gleich sein, um einen ausgewogenen Klang zu gewährleisten. Vergewissem Sie sich, dass die Polarität für jede Lautsprecher-/Verstärkerverbindung phasengleich ist. Einige Verstärker kehren das Signal um. Bei einer Kombination von invertierenden und nicht-invertierenden Verstärkern sollte die Polarität der Anschlüsse von jedem invertierenden Verstärker zum Lautsprecher umgekehrt werden.

Zwar stellen Mitteltöner und insbesondere der Hochtöner nicht so hohe Ansprüche an den Verstärker wie Basschassis, doch sollten Sie auch hier auf eine ausreichende Ausgangsleistung des Verstärkers achten, um bei kurzzeitigen Anhebungen der hohen Frequenzen in bestimmten Musikpassagen eine verzerrungsfreie Wiedergabe zu gewährleisten. Generell sollte zum Antrieb von Mittel- und Hochtöner eine ebenso leistungsstarke Endstufe eingesetzt werden wie für die Basschassis.

Vergewisern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Auch der Raum hinter den Lautsprechern schafft einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht und der Eindruck der Tiefe möglicherweise reduziert, wenn die Lautsprecher näher an die Wände gestellt werden.

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. So ändert sich die Klangqualität beispielsweise, wenn Sie die Hörposition verändern oder die Lautsprecher an eine andere Wand gestellt werden. Auch das Vorhandensein großer Möbelstücke und deren Position können erhebliche Auswirkungen haben.

Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z. B. schwerer Vorhänge). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungsgegenstände auf ein Minimum reduzieren. In einigen Räumen treten Flatterechos – also Echos, die zwischen parallelen Wänden mehrfach hin und her reflektiert werden – auf. Flatterechos können den Klang der Lautsprecher im Raum verfärben. Prüfen Sie den Raum auf Mehrfachechos, indem Sie in die Hände klatschen. Flatterechos können durch unregelmäßig geformte Oberflächen wie Regale oder große Möbelstücke reduziert werden.

Der anspruchsvolle Hörer sollte die Grills von Tief- und Mitteltönern entfemen, indem er die Kanten umfasst und sie vorsichtig vom Gehäuse wegzieht.

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Jedoch ist uns schon von längeren Einlaufphasen (bis zu einem Monat) berichtet worden. Man kann aber davon ausgehen, dass dieser Eindruck eher mit dem Hörer zu tun hat, der aufgrund der hochwertigen Klangqualität dieser Lautsprecher jetzt Details wahrnimmt, die vorher nicht zu hören waren. Der Klang mag ihm zunächst vielleicht etwas hart erscheinen. Aber nach geraumer Zeit wird er weicher, ohne dabei an Detailitreue zu verlieren.

Die Gehäuseoberflächen der Lautsprecher der 800 Serie Diamond müssen in der Regel nur abgestaubt werden. Wir empfehlen, dazu das dem Produkt beiliegende Tuch zu nutzen. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie diesen zunächst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunächst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte die Oberflächen beschädigen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriollen Produkte. Vorwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Wird für das Gehäuse von Bower & Wilkins-Lautsprochem Echtholzfurnier verwendet, so werden nur die feinsten Fumiere ausgewählt und zum Schutz gegen UV-Licht mit einem Speziallack behandelt. Auf diese Weise werden im Laufe der Zeit auftretende Farboveränderungen minimiert. Bitte berücksichtigen Sie aber, dass Holz ein Naturwerkstoff ist, der auf die Einflüsse der Umgebung reagiert, so dass kleine Veränderungen in der Regel nicht ausbleiben. Sie können Farbunterschiede ausgleichen, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder sogar Wochen dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Halten Sie darüber hinaus, um Rissen vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen wie Heizkörpern und Warmluftventilatoren.
