MANUAL DE USUARIO 802 Diamond BOWERS & WILKINS

Bienvenido a Bowers & Wilkins. Gracias por elegir

Bowers & Wilkins. John Bowers, nuestro fundador, estaba firmemente convencido de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos.

Las cajas acústicas de la Serie 800 Diamond son productos de muy altas prestaciones que agradecen una instalación a conciencia, por lo que le sugerimos que se tome su tiempo para leer este manual antes de iniciar el proceso de instalación. Continúa en la página 19 →

1. Desembalaje de sus Cajas Acústicas
2. Colocación de sus 800 Diamond o 802 Diamond

La 800 Diamond y la 802 Diamond son muy pesadas, por lo que recomendamos fervientemente que sean desembaladas por dos personas en la sala en la que vayan a ser instaladas. También es recomendable despojarse de anillos, brazaletes, relojes etc. para evitar el riesgo de que se produzcan rasguños en el acabado de la superficie de las cajas acústicas.

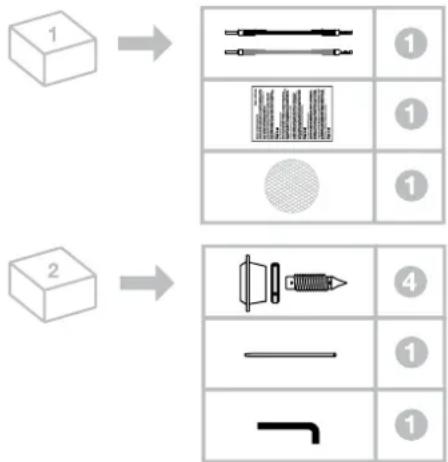

La tabla superior muestra los componentes que acompañan a la 800 Diamond y la 802 Diamond en su correspondiente embalaje. En el caso poco probable de que falte algo, le rogamos que contacte con el detallista donde adquirió las citadas cajas acústicas.
Todas las rejillas están fijadas magnéticamente. Cuando coloque la rejilla del altavoz de medios, gírela para encontrar la alineación que proporcione la fijación más sólida.
Los diafragmas de los tweeters son muy delicados y fácillos de dañar. Cualquier manejo incorrecto de la rejilla protectora en las cercanías del tweeter puede tener como resultado que la misma sea atraída hacia el diafragma del citado transductor. Por esta razón, la rejilla del tweeter se suministra ya fijada y le recomendamos que la deje en su lugar.
Las cajas acústicas se suministran de serie con ruedas deslizantes en su base para ayudar a maniobrarlas con el fin de acercarlas a sus posiciones finales. No obstante, como consecuencia del elevado peso de las cajas acústicas es posible que las mencionadas ruedas dejen marcas en suelos de superficie vulnerable. Asimismo, también es recomendable proteger el suelo utilizando una capa intermedia de, por ejemplo, alfombra o azulejos cuando la caja acústica es desplazada.
Una vez que la caja acústica esté cerca de su posición final, pueden retirarse las ruedas desizantes y colocar en su lugar las puntas de desacoplo metálicas o pies de goma suministrados de origen. Esto se describe en la Sección 3.

Información Relativa a la Protección del Medio Ambiente

Todos los productos B&W han sido diseñados para satisfacer la normativa

internacional relativa a la Restricción del Uso de Sustancias Peligrosas (RoHS) en equipos eléctricos y electrónicos y la eliminación de Residuos Referentes a Equipos Eléctricos y Electrónicos (WEEE). El símbolo con el cubo de la basura indica el pleno cumplimiento de estas directrices y que los productos correspondientes deben ser reciclados o procesados adecuadamente en concordancia con las mismas.

Directrices Generales

Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurar que el entorno inmediato de cada caja acústica posea un carácter acústico similar. Por ejemplo, si una pared está muy cerca de paredes desnudas mientras que la otra está cerca de mobiliario blando y cortinas, tanto la calidad sonora global como la imagen estereofónica quedarán seriamente comprometidas.

La ubicación de los límites de la sala afecta de manera fundamental al sonido de una caja acústica. Cuantas más superficies haya próximas entre sí, los medios y los graves de la caja acústica se harán más prominentes. Al mismo tiempo, la imagen estereofónica proporcionada por la caja acústica tiende a ser menos focalizada y a restituir el sonido con menos profundidad. El objetivo a la hora de colocar cajas acústicas es encontrar un punto intermedio acertado entre restricciones domésticas, balance tonal y calidad de la imagen estereofónica. Es probable que la revisión y el reajuste de la posición de sus cajas acústicas una vez realizada la instalación inicial mejore adicionalmente la calidad sonora, además de tratarse de una práctica absolutamente recomendable.

La 800 Diamond y la 802 Diamond tienen una ventana de escucha vertical óptima que ha sido diseñada para cubrir el rango de alturas del oído promedio de oyentes sentados (es decir entre 0'9 y 1'2 metros). Si está sentado en una posición muy baja, los pies ajustables de la 800 Diamond y la 802 Diamond permiten una ligera inclinación vertical para el caso de que la misma sea necesaria. Ver Sección 3.

1. Instalación y Ajuste de los Pies de Desacoplo

Sistemas de Audio Estereofónico

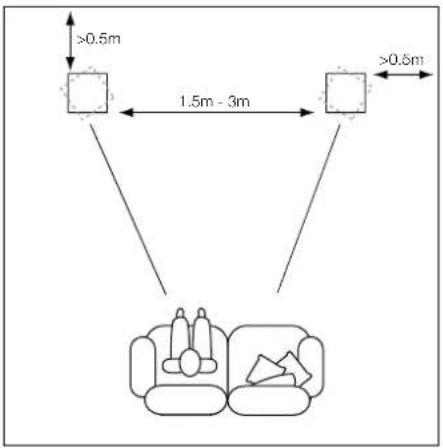

Para empezar, las cajas acústicas deberían colocarse separadas entre si de 1'5 a 3 metros y a una distancia similar del punto de escucha de escucha. Las cajas deberían separarse aproximadamente 0'5 metros de la pared posterior y al menos 0'5 metros de cualquier pared lateral. Puede ser beneficioso para la claridad de la imagen estereofónica que cada caja acústica esté ligeramente orientada hacia la posición de escucha, en especial si una está relativamente lejos de la otra. El dibujo superior ilustra la colocación de las cajas acústicas en sistemas de audio estereofónico.

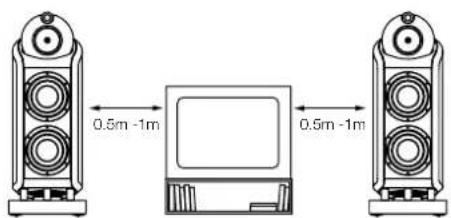

Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían estar más cerca entre sí que en un equipo de audio de dos canales porque los canales de sonido envolvente tienden a ensanchar la imagen sonora. La colocación de las cajas acústicas a unos 0'5 metros de distancia de cada lado de la pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales, idealmente las cajas acústicas deberían estar separadas unos 0'5 metros de cualquier pared lateral. El dibujo superior ilustra la colocación de las cajas acústicas en sistemas audiovisuales multicanal.

Campos Magnéticos Parásitos

Los altavoces de las cajas acústicas crean campos magnéticos parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con banda magnética y cosas por el estilo) al menos 0°5 metros de la caja acústica. Las pantallas de LCD, OLED y de plasma no son afectadas por los campos magnéticos.

Con la caja acústica cerca de su posición final, las ruedas deslizantes pueden ya ser retiradas para colocar en su lugar las puntas de desacoplo o los pies de goma suministrados de serie. Esto se describe en las líneas que siguen.

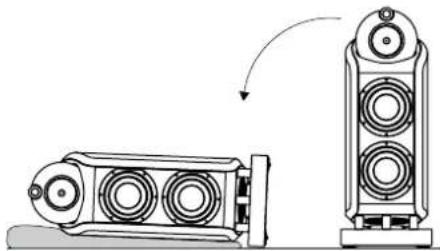

Con la ayuda de una segunda persona, incline cuidadosamente la caja acústica para que descanse sobre uno de sus lados tal y como se muestra en el dibujo superior. Asegúrese de que la superficie sobre la que descanse la caja no dañe el acabado de esta última. Pese al hecho de que la caja acústica ha sido montada con las máximas garantías y se mueve muy poco, debería manipularse manteniendo bien sujeto su "cabeza". Cuando manipule la caja acústica, procure no tocar los altavoces.

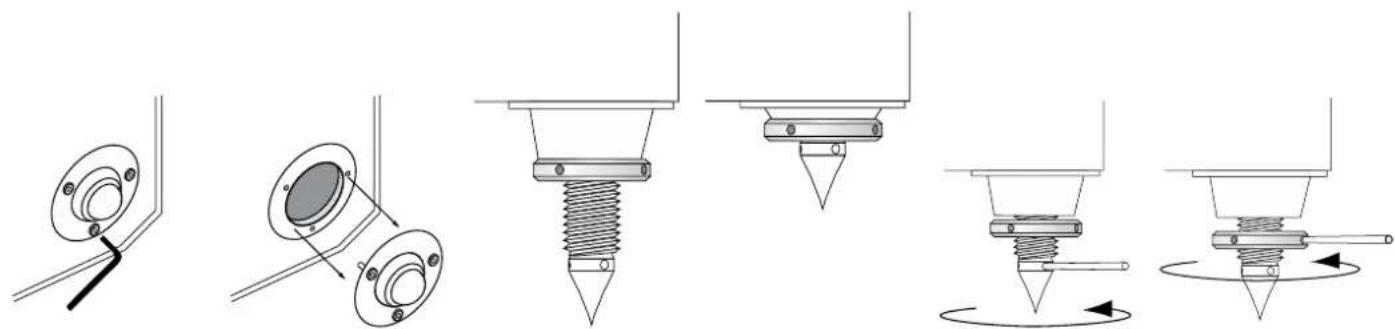

Utilizando la llave TORX suministrada de serio con el kit de accesorios, afloje y retire las cuatro ruedas deslizantes tal y como se muestra en el dibujo superior. Guarde las ruedas giratorias para el caso de que la caja acústica tuviera que ser desplazada de nuevo y reinstalada en el futuro. Una vez retiradas las ruedas giratorias, podrá colocar las puntas de desacoplo ajustables en su lugar.

Los pies ajustables incorporan una punta en un extremo y un taco de goma en el otro y pueden ser instalados con la caja descansando sobre el suelo. Las puntas de desacoplo están diseñadas para perforar alfombras y descansar sobre el suelo que hay debajo tanto para proteger la alfombra de daños importantes como para proporcionar un fundamento sólido a la caja acústica. Para conseguir unas prestaciones óptimas, recomendamos utilizar las puntas de desacoplo aunque si la naturaleza del suelo desaconseja su empleo deberían invertirse para que presentaran al suelo los tacos de goma.

Nota: Las puntas de desacoplo metálicas pueden seguir siendo utilizadas en suelos delicados sin alfombra haciéndolas descansar sobre monedas.

Los pios ajustables se fijan en la cara inferior de la caja acústica mediante cabezales cónicos enroscables que pueden colocarse orientados bien hacia fuera bien hacia dentro con el fin de facilitar el ajuste de la altura; ver al respecto los dibujos superiores. El ajuste de la altura permite instalar, en caso de que así se requiera, la caja acústica con una inclinación de 8 grados hacia arriba haciendo colocando los cabezales frontales hacia fuera y los posteriores hacia dentro. Si no tiene intención de inclinar las cajas acústicas, coloque todos los cabezales hacia dentro.

Enrosque los pies en los cabezales, con las puntas de desacoplo o los tacos de goma expuestos en función de sus necesidades, dejando únicamente el espacio suficiente para colocar los anillos de fijación. Coloque, pero sin sujetarlos firmemente, los anillos de fijación.

Con los pies ajustables colocados en su lugar, la caja acústica ya puede colocarse cuidadosamente en posición vertical. Procure que la totalidad del peso de la caja acústica no descanse inclinada sobre uno o dos pies cuando sea colocada en posición vertical. Asimismo, procure que un manejo poco cuidadoso de la caja acústica con las puntas de desacoplo ya montadas pueda dañarle.

Una vez que la caja acústica esté en posición vertical, ajuste los pies utilizando la palanca de mano para proporcionar la cantidad de inclinación requerida y solventar cualquier desequilibrio tal y como se muestra en el dibujo superior. Ya para finalizar, fije firmemente el anillo contra el cabezal, de nuevo utilizando la palanca de mano, tal y como se muestra en el dibujo superior.

1. Conexión


800 Diamond 802 Diamond

Todas las conexiones deberían realizarse con todos los componentes del equipo de audio desconectados.
Los terminales de conexión de la 800 Diamond y la 802 Diamond aceptan una extensa variedad de terminaciones del cable: clavijas de tipo banana de 4 mm, cuchillas planas ("spades") de 6 y 8 mm o cables pelados de hasta 4 mm de diámetro.

Noticia Importante Relacionada con la Seguridad

En ciertos países, sobre todo en Europa, las clavijas de tipo banana de 4 mm son consideradas como potencialmente peligrosas en términos de seguridad porque pueden ser insertadas por error en los orificios de tomas de corriente eléctrica no protegidas. Con el fin de satisfacer la normativa europea de seguridad CENELEC, los orificios de 4 mm situados en los extremos de los terminales están bloqueados por patillas de plástico. Si usted va a utilizar los productos en algún país en el que se aplique dicha normativa, asegúrese de que las clavijas de tipo banana no puedan ser empleadas de manera no segura por niños u otras personas no informadas.

Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempre la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se produzcan atenuaciones en las frecuencias más altas.

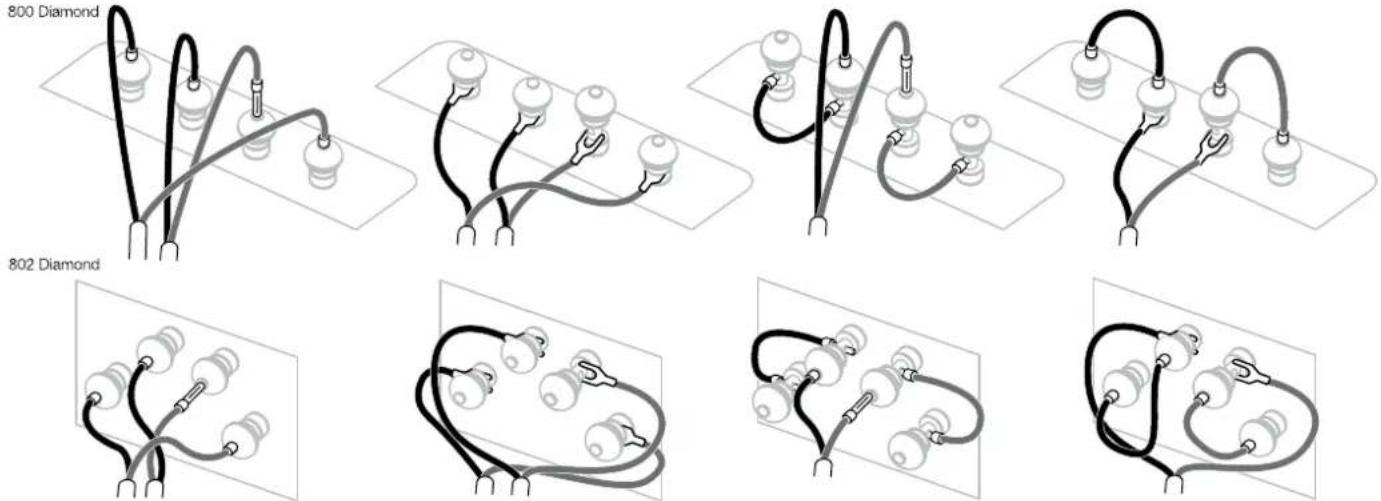

En la parte posterior do la caja acústica hay dos pares de terminales de conexión para facilitar el bicableado. Para realizar una conexión convencional en monocableado, coloque los puentes suministrados de serie de tal modo que los terminales positivos y los terminales negativos estén unidos entre sí (es decir, positivo a positivo y negativo a negativo). Si el cable procedente del amplificador está terminado en conectores de cuchilla plana, coloque los puentes utilizando el orificio de 4 mm que figura en el extremo de cada terminal. Si está terminado en clavijas de tipo banana, coloque los puentes en los orificios pertinentes. Es posible que tenga que retirar los capuchones de los dos terminales utilizados para el cable procedente del amplificador con el fin de maximizar el área de contacto, en especial si sus clavijas de tipo banana son cortas.

Asegúrese de que los terminales positivos de la caja acústica (de color rojo) son conectados al terminal de salida positivo del amplificador y que los terminales negativos de la caja acústica (de color negro) son conectados al terminal de salida negativo del amplificador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves. Fije siempre firmemente los terminales los terminales de conexión para evitar que vibren.

Nota: El bicableado separa los trayectos de señal correspondientes a cada sección de la caja acústica y puede mejorar tanto la imagen estereofónica como la resolución de los detalles.

La biamplificación va un estadio más allá e implica el uso de dos canales de amplificación de potencia independientes para cada caja acústica. No es lo mismo que un sistema cien por cien "activo" por cuanto se sigue utilizando el filtro divisor de frecuencias pasivo de la caja. En el caso de que se utilice la biamplificación, asegúrese de que cada canal de amplificación tenga la misma ganancia, ya que en caso contrario el balance tonal de la caja acústica sería distorsionado.

Compruebe también la polaridad absoluta de los amplificadores. Algunos amplificadores invierten la señal y su empleo con otros de tipo no inversor provocaría distorsiones en la respuesta en frecuencia. En caso de que tenga una combinación de amplificadores inversores y no inversores, invierta la polaridad de las conexiones de la caja acústica correspondientes al amplificador inversor.

Tenga en mente que aunque los altavoces de medios y, sobre todo, los de agudos pueden (y sólo necesitan) manejar una potencia continua inferior que los de graves, el amplificador que los alimenta necesita disponer de un margen de tensión adecuado para que pueda atender sin distorsión los picos de alta frecuencia presentes en la música. Una elevada capacidad de manejo de tensión implica una potencia elevada, por lo que no resulta recomendable tener para medios y agudos un amplificador menos potente que el que ataca los altavoces de graves.

1. Rodaje5. Ajuste Fino

2. Cuidado y Mantenimiento

Antes de proceder al ajuste fino del sonido, verifique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras.

Cada vez que aleje las cajas acústicas de las paredes, el nivel general de graves se reducirá. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará a la vez que es posible que se reduzca la sensación de profundidad.

Si la respuesta en graves no es uniforme con la frecuencia, lo más probable es que se deba a la excitación de modos de resonancia en la sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o los oyentes pueden tener un profundo efecto en la manera en que dichas resonancias afectan al sonido. Intente colocar las cajas acústicas a lo largo de una pared diferente. El cambio de posición de muebles y objetos de gran tamaño presentes en la sala también puede modificar el sonido.

Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilico, por ejemplo, cortinas más pesadas) puede ayudar a equilibrarlo. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida. Compruebe si en la sala de escucha hay ecos flotantes situándose de pie en el centro de la misma, aplaudiendo rápidamente y escuchando a continuación para detectar si se producen repeticiones rápidas de los aplausos. Para reducir dichos ecos, coloque objetos de forma irregular o superficies no reflectantes (como por ejemplo tapetes, cuadros o estanterías repletas de libros) en el suelo o en una de las paredes afectadas.

Para los más puristas, un buen consejo consiste en quitar las rejillas de protección de los altavoces de medios y graves sujetándolas por su contorno y retirándolas cuidadosamente del recinto.

Las prestaciones de sus cajas acústicas pueden cambiar de manera sutil durante el período de escucha inicial. Si han estado almacenadas en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que las cajas acústicas necesiten para alcanzar las prestaciones para las que fueron diseñadas variará en función de las condiciones de almacenamiento previas de las mismas y de cómo se utilicen. A modo de guía, deje transcurrir una semana para la estabilización térmica de las cajas y unas 15 horas de uso en condiciones normales para que las partes mecánicas de las mismas alcancen las características de funcionamiento para las que fueron diseñadas.

No obstante, hay constancia de períodos de rodaje más largos (del orden de un mes) y las evidencias suficientes para sugerir que ello tiene poco que ver con cambios en las cajas acústicas y bastante con la adaptación del usuario al nuevo sonido proporcionado por las mismas. Esto resulta bastante cierto en cajas acústicas con un elevado poder resolutivo, como por ejemplo las de la Serie 800 Diamond, hasta el punto de que puede producirse un aumento significativo del nivel de detalle en comparación con el que los usuarios estaban acostumbrados a percibir.

Por norma general, las superficies del recinto de las cajas acústicas de la Serie 800 Diamond sólo requieren que de cuando en cuando se les quite el polvo, para lo que le recomendamos que utilice la gamuza suministrada de serie con las mismas. Si desea utilizar un limplador de tipo aerosol o de otro tipo, apliquelo en la gamuza de limpieza, nunca directamente sobre el producto. Pruebe primero con un área pequeña, ya que algunos productos de limpieza pueden dañar algunas de las superficies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. No utilice productos de limpieza en los aitavoces. Asimismo, evite tocar los transductores ya que podría dañarlos.

Sean cuales sean las cajas acústicas Bowers & Wilkins terminadas en madera auténtica que usted posea, tenga en cuenta que en todos los casos se han seleccionado las mejores chapas disponibles a la vez que las mismas han sido tratadas con lacas resistentes a la radiación ultravioleta con el fin de minimizar posibles cambios de color a lo largo del tiempo. Aún así, y como es norma en todos los materiales naturales, cada tipo de chapa responderá a su entorno, por lo que es de esperar que se produzcan ciertos cambios de color. Las diferencias de color pueden ser rectificadas exponiendo por igual y de manera uniforme todas las superficies de madera a la luz solar hasta que el color sea uniforme. Este proceso puede tardar varios días o incluso semanas en completarse, aunque puede ser acelerado mediante el empleo cuidadoso de una lámpara ultravioleta. Asirnismo, las superficies chapadas en madera noble deberían mantenerse alejadas de fuentes directas de calor tales como radiadores y salidas de aire caliente con el fin de evitar posibles agrietamientos en las mismas.
