MANUALE UTENTE 802 Diamond BOWERS & WILKINS

Benvenuti e grazie per aver scelto un prodotto

Bowers & Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo modello che progettiamo.

I modelli della Serie 800 Diamond sono diffusori di altissime prestazioni che meritano di essere installati in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare.

Continua a pagina 24 →

1. Togliere dall'imballo i diffusori

I diffusori 800 Diamond e 802 Diamond sono molto pesanti: vi suggeriamo vivamente di essere in almeno due persone a compiere il lavoro e di farlo direttamente nel locale dove verranno impiegati. Inoltre prima di iniziare è buona precauzione levarsi orologi da polso, braccialetti, anelli, etc. per evitare di graffiare le superfici dei mobili.

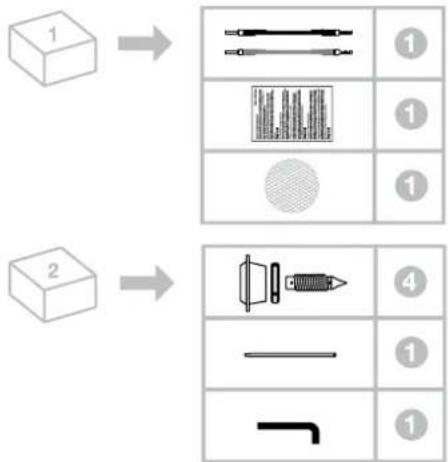

La tabella sopra riportata elenca gli accessori che accompagnano i diffusori 800 Diamond e 802 Diamond. Nel caso mancasse qualche elemento, contattate il rivenditore dove avete effettuato l'acquisto.

Tutte le griglie sono fissate tramite magneti. Quando posizionate la grigia del midrange, ruotatela fino a trovare il punto in cui la forza magnetica risulti maggiore.

Le membrane dei tweeter sono molto delicate ed è facile danneggiarle. Muovendo la griglia del tweeter vicino ad esso, questa potrebbe venir attratta verso la cupola e rovinarla. Per questo motivo la griglia viene fornita montata e vi raccomandiamo di lasciarla sempre installata.

I diffusori vengono spoditi con dei piedini scorrevoli a sfera installati sul fondo, atti a facilitarne gli spostamenti verso la posizione finale. Tuttavia, considerato il notevole peso, le sfere possono lasciare dei segni su pavimenti particolarmente delicati (ad esempio parquet). Si consiglia quindi di proteggere il pavimento ponendo sotto di esse un piccolo tappeto o dei feltri prima di muovere il diffusore

Una volta portato il diffusore in prossimità della posizione definitiva, le sfere possono essere tolte ed al loro posto installati dei piedini di gomma o delle punte regolabili. Questa operazione è descritta al Paragrafo 3.

Informazioni per l'ambiente

Tutti i predotti Bowers & Wilkins sono localizzati in conformità alle normative internazionali sulla limitazione delle

sostanze pericolose (RoHS) e sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). I simboli raffigurati indicano la compatibilità con le normative e che il prodotto deve essere riciclato e smaltito in ottemperanza alle direttive. Fare riferimento alle indicazioni dell'autorità del vostro Paese per lo smaltimento di questi prodotti.

1. Posizionamento dei diffusori 800 Diamond o 802 Diamond

Linee guida

Sia negli impianti stereo che in quelli home theatre, cercate di assicurarvi che l'ambiente nelle immediate vicinanze di ciascuno dei diffusori abbia caratteristiche acustiche il più possibile uguali. Ad esempio, se uno dei due si trova vicino a delle pareti lisce e l'altro in prossimità di tendo o morbidi divani in tessuto, tanto la qualità sonora nel suo insieme, quanto l'immagine stereofonica rischiano di venir compromesse.

Il suono di un diffusore è fortemente condizionato dalla posizione. Più verrà a trovarsi in prossimità delle pareti, più la gamma bassa e medio-bassa risulteranno in evidenza. Allo stesso tempo poi l'immagine stereo rischia di apparire meno focalizzata e caratterizzata da una minor profondità. La collocazione ad angolo rappresenta quindi la situazione peggiore. Nel posizionare un diffusore è necessario trovare un buon equilibrio tra le esigenze domestiche e quelle dei diffusori relativamente al bilanciamento tonale ed alla riproduzione dell'immagine. Rivedere e correggere la collocazione dei diffusori nei giorni successivi alla loro prima installazione probabilmente potrà migliorarne la resa e si dimostra in genere un'operazione molto utile.

I modelli 800 Diamond e 802 Diamond hanno una finestra verticale d'ascolto ottimale compresa tra 0,9 e 1,2 m, corrispondenti all'altezza media dell'orecchio di una persona seduta. Se la vostra posizione d'ascolto risultasse particolarmente bassa, potrebbe rendersi necessario regolare i piedini dei diffusori per inclinarli di qualche grado. Vedi Paragrafo 3.

1. Installazione e regolazione dei supporti

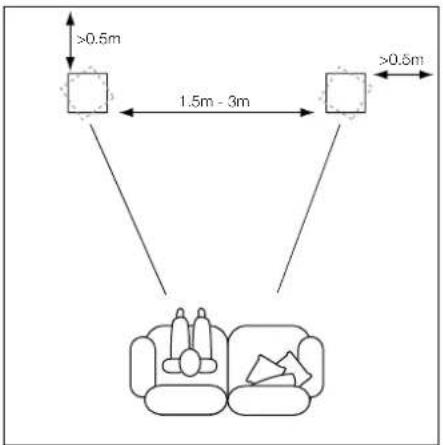

Inizialmente i diffusori dovrebbero essere posizionati ad una distanza tra loro compresa tra 1,5 e 3 m ed alla stessa distanza rispetto al punto d'ascolto. Inoltre dovrebbero venir collocali ad almeno 0,5 m dalla parete di fondo ed allrettanto da quella laterale. Orientare il frontale verso il punto d'ascolto può risultare utile per migliorare l'immagine, specialmente se i diffusori si trovano molto distanti tra loro. La figura sopra riprodotta illustra il posizionamento in un impianto stereo.

Se i diffusori vengono utilizzati quali canali frontali di un sistema home theatre dovrebbero essere posizionati più vicini tra loro rispetto ad un impianto stereo in quanto i canali surround tendono ad allargare l'immagine. Collocare i diffusori a circa 0,5 m dai bordi dello schermo video poi aiuta a mantenere l'immagine sonora in scala con le proporzioni di quanto riprodotto visivamente. Come nel caso degli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parete di fondo, sia da quella laterale. La figura sopra riprodotta illustra il posizionamento in un impianto audio-video multicanale.

Campi magnetici dispersi

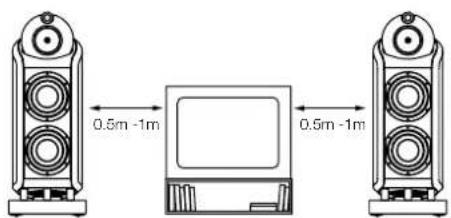

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i confini fisici dei mobili. Vi raccomandiamo pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED al contrario, non risentono dei campi magnetici

Una volta collocato il diffusore nella posizione pressoché definitiva, è possibile rimuovere i piedini a sfera ed installare quelli regolabili in gomma o a punta. Questa operazione è descritta ed illustrata nella pagina seguente.

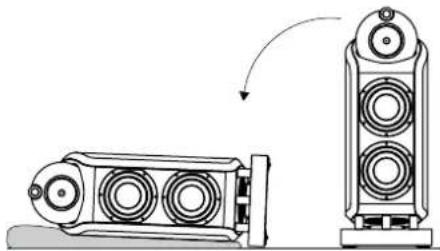

Con l'aiuto di una seconda persona, adagiate delicatamente su un fianco il diffusore come sopra illustrato assicurandovi che la superficie dove poggerà il mobile non possa rovinare la finitura. Non ostante il tipo di fissaggio elastico ed il fatto che si possa muovere leggermente, non esitate ad afferrare il diffusore per la "testa". Prestate invece attenzione a non toccare gli altoparlanti.

Utilizzando la chiave Torx fomita tra gli accessori, svitate e togliete i quattro piedini a sfera come sopra raffigurato. Conservare questi piedini nell'eventualità che il diffusore debba in futuro essere trasportato e reinstallato in un altro ambiente. Rimosse le sfere è ora possibile montare i supporti regolabili.

I supporti regolabili riportano ad un'estremità una punta, all'altra un elemento in gomma e possono essere montati indifferentemente in ambedue i sensi. Le punte sono concepite per oltrepassare tappeti o moquette e trasferire il peso direttamente sulla superficie sottostante, sia per non lasciare segni evidenti sul tappeto o moquette, sia per assicurare al diffusore un solido punto d'appoggio. Per le migliori prestazioni si consiglia di utilizzare le punte, ma se la natura del pavimento ne precludesse l'utilizzo, è possibile optare per gli elementi in gomma.

Nota: Le punte tuttavia possono essere utilizzate anche su pavimenti delicati o privi di tappeti inserendo sotto di esse delle piccole monete.

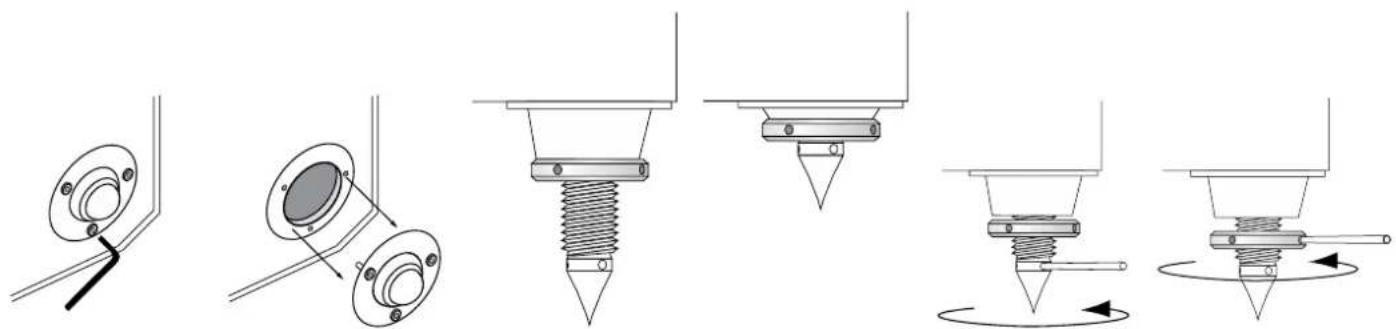

I piedini regolabili vengono montati sul fondo del mobile attraverso l'impiego di speciali boccole filettate che possono essere installate in maniera sporgente oppure in posizione incassata come illustrato sopra. Montando, ad esempio, quelle anteriori sporgenti e quelle posteriori incassate, si può inclinare fino a circa 8° verso l'alto il frontale del diffusore. Viceversa, se desiderate inclinarlo verso il basso, montate le boccole posteriori sporgenti e quelle anteriori incassate. Se non intendete inclinare il mobile, si consiglia di montare tutte le 4 boccole incassate) non intendete inclinare il mobile, si consiglia di montare tutte le 4 boccole incassate.

Avvitate i piedini nelle boccole lasciando sporgere l'estremità a punta o quella in gomma secondo quanto desiderato. Successivamente avvitate anche l'anello di serraggio avendo cura di non stringerlo troppo prima delle regolazioni finali.

Montati i piedini regolabili, riportate con cautela il diffusore in verticale. Alzandolo, prestate attenzione a non lasciare che tutto il peso gravi unicamente su un solo angolo oppure su uno o due piedini. Nel caso siano state montate le punte, maneggiate il diffusore con prudenza per evitare che possano ferirvi.

Con il diffusore in verticale, regolare le punte con l'ausilio della barretta metallica fornita fino a trovare una posizione stabile e/o l'inclinazione desiderata come illustrato in figura. Da ultimo serrare l'anello filettato contro la boccola sempre aiutandovi con la barretta metallica come indicato sopra.

1. Collegamenti


800 Diamond 802 Diamond

Tutti i collegamenti devono essere effettuati con i componenti dell'impianto spenti.
I morsetti dei diffusori 800 Diamond e 802 Diamond accettano cavi con svariate terminazioni: spinotti a banana da 4 mm, forcelle da 6 mm e 8 mm oppure cavi spollati fino a 4 mm di diametro.

Importante avvertenza di sicurezza In alcuni Paesi, in particolare in Europa, l'uso di spinotti a banana da 4 mm viene
considerato potenzialmente pericoloso, perché potrebbero essere inseriti nei fori di prese di alimentazione non protette. Per soddisfare le normative di sicurezza europeo CENELEC, i fori da 4 mm sul morsetti sono ostruiti da elementi in plastica. Se state utilizzando i diffusori in un Paese dove è in vigore tale normativa, assicuratevi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericolo.
Chiedete consiglio al vostro rivenditore per scegliere un cavo per altoparlanti adatto. Mantenete la sua impedenza totale sotto al valore massimo indicato nelle specifiche tecniche del diffusore ed utilizzate un tipo a bassa induttanza per evitare attenuazioni alle alte frequenze.

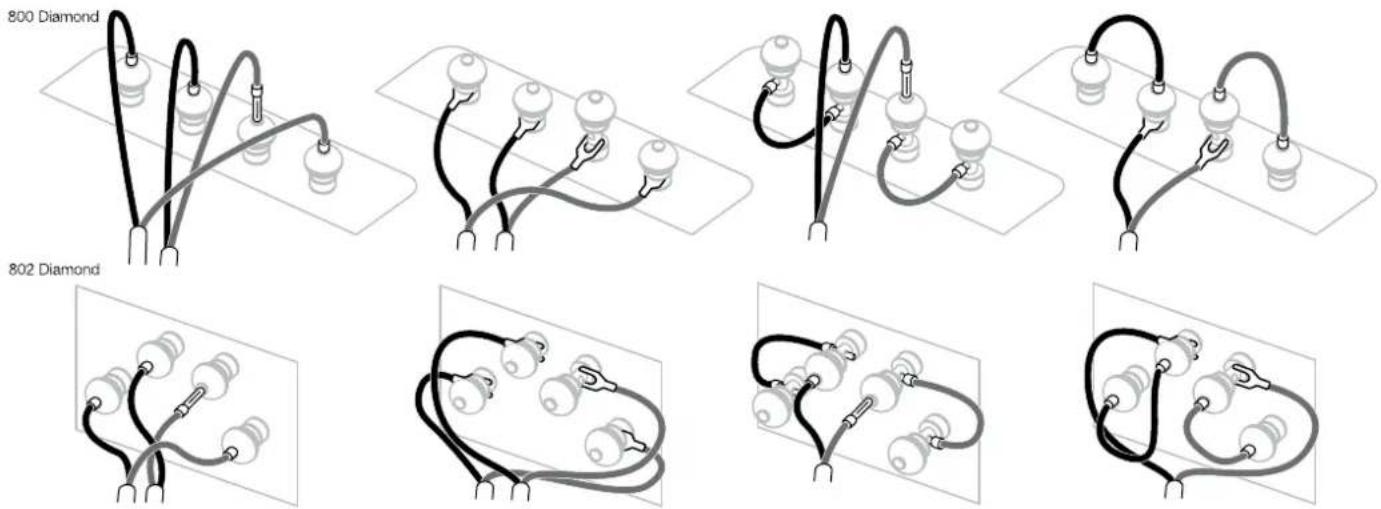

Sul retro di ciascun diffusore sono presenti due coppie di morsetti che consentono il collegamento in bi-wiring (sinistra). Per le connessioni tramite un unico cavo, vengono forniti dei cavetti con terminazioni a banana per unire tra loro con un ponticello i morsetti della stessa polarità (destra). Se il cavo proveniente dall'amplificatore è terminato con forcello, inserite nel foro anteriore dello stesso morsetto la banana del ponticello. Se invece è terminato con banane, inserite quella del ponticello nel foro laterale dello stesso morsetto. In quest'ultimo caso potete rimuovere dal morsetto il cappuccio (che non potrebbe avvitarsi fino in fondo) così da offrire la massima superficie di contatto alle terminazioni del cavo proveniente dall'amplificatore.
Assicuratevi che i terminali positivi dei diffusori (di colore rosso) siano collegati ai corrispondenti terminali positivi dell'amplificatore e così i terminali negativi del diffusore (di colore nero) a quelli negativi dell'amplificatore. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine stereo e ad un'insufficiente gamma bassa. Avvitare sempre fino in fondo i cappucci dei morsetti per prevenire fastidiosi rumori durante il funzionamento del diffusore.
Nota: Il collegamento bi-wiring separa i percorsi del segnale delle sezioni bassi e medio-alti del diffusore ed è in grado di migliorare sia l'immagine stereo, sia la risoluzione del dettaglio. Inoltre permette di utilizzare tipi differenti di cavi per ogni gamma di frequenze.
La bi-amplificazione rappresenta un passo successivo e richiede due canali di amplificazione per ciascun diffusore. Diversamente da quella "attiva" (con crossover elettronico posto a monte degli amplificatori), in questo caso il crossover passivo interno del diffusore rimane in uso. Se optate per la bi-amplificazione, assicuratevi che ogni canale di amplificazione abbia lo stesso guadagno, altrimenti verrà alterato il bilanciamento tonale del diffusore. Controllate anche la polarità assoluta. Alcuni amplificatori invertono la fase e se utilizzati assieme ad altri non invertenti, si crea uno squilibrio nella risposta in frequenza del diffusore. Se utilizzate assieme amplificatori invertenti e non invertenti, scambiate la polarità dei collegamenti che provengono dall'amplificatore invertente.
Ricordate che, sobbene i midrange ed a maggior ragione i tweeter, possano sopportare (e generalmente richiedano) una minore potenza continua rispetto ai woofer, l'amplificatore che li pilota deve comunque possedere un'adeguata riserva di energia per riprodurre senza distorsioni i picchi musicali alle alte frequenze. Pertanto per pilotare midrange e tweeter non è consigliabile l'utilizzo di amplificatori con potenza sensibilmente inferiore rispetto a quelli impiegati per le basse frequenze.

1. Rodaggio5. Regolazione fine dei diffusori

2. Manutenzione

Prima di procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impianto siano corretti e stabili.

Allontanando i diffusori dalle pareti si riduce il livello complessivo della gamma bassa. Maggior spazio dietro ad essi aiuta ad incrementare la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti, i bassi vengono rinforzati e potenzialmente ridotta la profondità dell'immagine.

Se il basso appare irregolare, ciò è generalmente dovuto all'eccitazione dei modi di risonanza dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono avere grande influenza su come queste risonanze alterano il suono. Provate ad esempio a posizionare i diffusori lungo una parete diversa. Anche spostare i mobili può fornire buoni risultati.

Se il suono è troppo aspro, aumentate la quantità di tessuti nella stanza (ad esempio utilizzando tendaggi più pesanti), oppure riducetela se il suono appare opaco e spento. Controllate l'effetto eco dell'ambiente battendo le mani in successione valutandone le repliche. Potete limitare l'eco inserendo nel locale superfici irregolari come librerie e grandi mobili.

Per un ascolto nelle migliori condizioni, rimuovete le griglie a protezione di midrange e woofer afferrandole ai bordi e tirandole delicatamente verso di voi.

Le prestazioni dei vostri diffusori possono variare leggermente durante il periodo iniziale di ascoito. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli atoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

Talvolta è stata segnalata la necessità di periodi di rodaggio più lunghi (anche fino ad un mese), ma questo ha probabilmente poco a che fare con presunti cambiamenti nei diffusori e molto più con il grado di assuofazione dell'ascoltatore alle nuovo sonorità. Ciò è particolarmente vero con diffusori di così elevata qualità ed estremamente precisi come i modelli della Serie 800 Diamond, tramite i quali è plausibile si ottenga un considerevole incremento dei dettagli riprodotti rispetto a quanto l'ascoltatore non fosse in procedenza abituato.

I mobili dei diffusori della Serio 800 Diamond normalmente necessitano solo di essere spolverati. Raccomandiamo l'utilizzo del panno fornito in dotazione. Se preferite utilizzare un prodotto spray per la pulizia, applicatelo sul panno, non direttamente sul mobile. Vi consigliamo altresì di provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura del diffusore. Non impiegate prodotti abrasivi o contenenti acidi, alcali oppure agenti anti-batterici. Non utilizzate alcun prodotto per la pulizia sugli altoparlanti ed evitate anche di toccarli, poiché potreste danneggiari.

I diffusori Bowers & Wilkins con finitura in legno naturale, scelto tra i più pregiati e selezionato con cura, sono trattati con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come tutti i material naturali, il legno subisce l'influenza degli agenti esterni, in particolare della luce solare, e può cambiare leggermente colore. Eventuali differenze possono essere compensate esponendo le superfici in ombra alla luce del sole fino a che il colore non risulti uniforme. Questo processo può richiedere diversi giorni e perfino settimane, ma può essere velocizzato utilizzando con cautela una lampada a raggi ultra-violetti. Le superfici in legno andrebbero anche tenute lontane da fonti dirette di calore, come, ad esempio, termosifoni o termoconvettori ad aria per evitare l'insorgenza di piccole crepe nella venatura del legno.
