Intitulé	Description
Type de produit	Point d'accès Wi-Fi 6 (802.11ax)
Caractéristiques techniques principales	Jusqu'à 1,775 Gbps de débit, 4x4 MU-MIMO, 2,4 GHz et 5 GHz
Alimentation électrique	PoE (Power over Ethernet) 802.3af/at ou adaptateur secteur
Dimensions approximatives	220 x 220 x 40 mm
Poids	0,65 kg
Compatibilités	Compatible avec les normes Wi-Fi 802.11 a/b/g/n/ac/ax
Fonctions principales	Gestion des utilisateurs, QoS, VLAN, sécurité WPA3
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le fabricant
Sécurité	Sécurité avancée avec WPA3, protection contre les attaques DDoS
Informations générales utiles	Idéal pour les environnements d'entreprise, installation facile via l'interface web

FOIRE AUX QUESTIONS - GWN7665 GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GWN7665 aux paramètres d'usine ?

Pour réinitialiser le GWN7665, appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les LED clignotent. Cela restaurera les paramètres d'usine.

Comment configurer le point d'accès GWN7665 pour la première fois ?

Connectez le GWN7665 à votre routeur via un câble Ethernet, puis utilisez l'interface web du GWN7665 en entrant son adresse IP dans un navigateur. Suivez les instructions à l'écran pour compléter la configuration.

Comment changer le nom du réseau Wi-Fi (SSID) sur le GWN7665 ?

Accédez à l'interface web, connectez-vous, allez dans 'Configuration' puis 'Réseau sans fil'. Modifiez le champ 'SSID' et enregistrez les modifications.

Pourquoi mon GWN7665 ne se connecte-t-il pas à Internet ?

Vérifiez que le câble Ethernet est correctement connecté, que votre routeur fonctionne normalement et que les paramètres WAN du GWN7665 sont correctement configurés.

Comment mettre à jour le firmware du GWN7665 ?

Connectez-vous à l'interface web, allez dans 'Administration' puis 'Firmware'. Vérifiez les mises à jour disponibles et suivez les instructions pour installer la dernière version.

Comment gérer les utilisateurs connectés au GWN7665 ?

Dans l'interface web, allez dans 'Statistiques' puis 'Clients'. Vous pourrez voir les utilisateurs connectés, leur statut et les déconnecter si nécessaire.

Le GWN7665 ne diffuse pas de signal Wi-Fi, que faire ?

Assurez-vous que le Wi-Fi est activé dans les paramètres de l'appareil. Vérifiez également que les antennes sont correctement installées et que l'appareil est placé dans un endroit approprié.

Comment configurer un réseau invité sur le GWN7665 ?

Dans l'interface web, allez dans 'Réseau sans fil', puis 'Réseau invité'. Activez le réseau invité et configurez les paramètres souhaités.

Comment vérifier la puissance du signal sur le GWN7665 ?

Accédez à l'interface web, allez dans 'Statistiques' puis 'Signal'. Vous y trouverez des informations sur la puissance du signal et la qualité de la connexion.

Que faire si la LED du GWN7665 reste rouge ?

Une LED rouge indique un problème de connexion. Vérifiez les connexions réseau, redémarrez l'appareil et assurez-vous que votre routeur fonctionne correctement.

MODE D'EMPLOI GWN7665 GRANDSTREAM

Le GWN7665 est un point d'accès Wi-Fi 6E puissant et professionnel, idéal pour les petites et moyennes entreprises, plusieurs bâtiments à étages, milieux résidentiels et locaux commerciaux. Il offre tri-bande 2x2:2 MU-MIMO avec DL/UL OFDMA technologie et une conception d'antenne interne sophistiquée pour une connexion anti-interférence plus forte, plus stable, un maximum débit du réseau et plage de couverture Wi-Fi étendue. Le GWN7665 est pris en charge par GWN Cloud et GWN Manager, la plate-forme de gestion Wi-Fi cloud et sur site de Grandstream qui permet de gérer votre réseau ou plusieurs réseaux sur plusieurs sites plus facilement que jamais. Il utilise également une architecture de gestion de réseau sans contrôle dans lequel le contrôleur est intégré à l'interface utilisateur Web du produit pour une administration facile du Wi-Fi déployé locally AP. Le GWN7665 est le point d'accès Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente avec téléphones IP compatibles Wi-Fi de Grandstream. Avec prise en charge de la qualité de service avancée, des applications en temps réel à faible latence, des réseaux maillés, portails captifs, 384 clients simultanés et deux ports réseau Gigabit avec PoE+, le GWN7665 est un Wi-Fi idéal point d'accès pour les déploiements de réseaux sans fil de qualité professionnelle avec une densité d'utilisateurs moyen à évoluée.

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0°C à 50°C en opération et -10°C à 60°C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10 - 90% RH (sans condensation).
• Ne pas éteindre le GWN7665 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

Contenu du PACK

1x Point d'Accès GWN7665

1x Support démontage

Port	Description
NET/POE 2.5G	Port Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) supportant PoE+.
NET/POE 1G	Port Ethernet RJ45 (10Mbps /100Mbps /1Gbps) connecter à votre router ou à un autre GWN76xx, support-ant PoE+.
RESET	Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

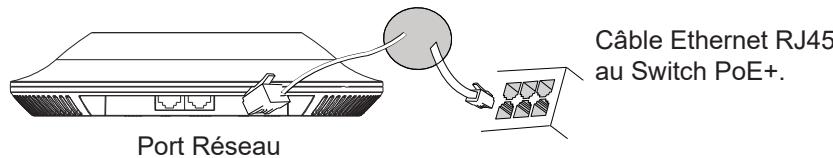

Alimentation et raccordement du GWN7665

GWN7665 peut être alimenté avec un switch PoE+ en suivant les étapes ci-dessous.

Étape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7665.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE+.

Installation physique

GWN7665 peut être monté sur le mur ou le plafond. Veuillez se reférer aux étapes suivantes pour l'installation appropriée.

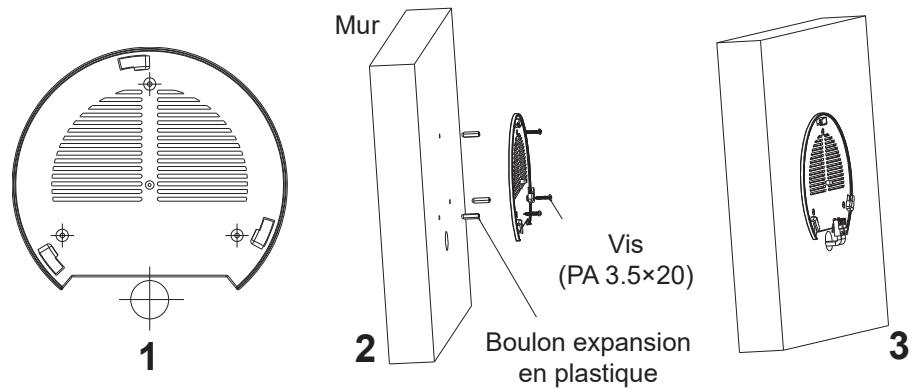

Montage mural

1. Placer le support de montage à l'endroit désiré sur le mur avec la flèche pointant vers le haut.
2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).
3. Si votre câble Ethernet traverse le mur, coupez ou percez un cercle d'environ 18 mm de diamètre.
4. Insérer les vis d'ancrage dans les trous 5.5mm. Fixez le support de montage au mur en insérant les vis dans les ancrages.

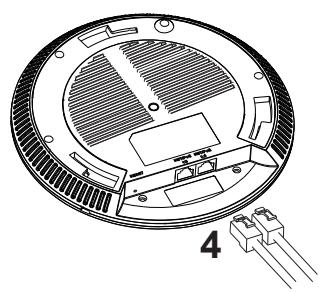

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7665.
2. Aligner la flèche sur le GWN7665 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN7665 est bien en place sur le support de montage.
3. Pivoter le GWN7665 dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

17

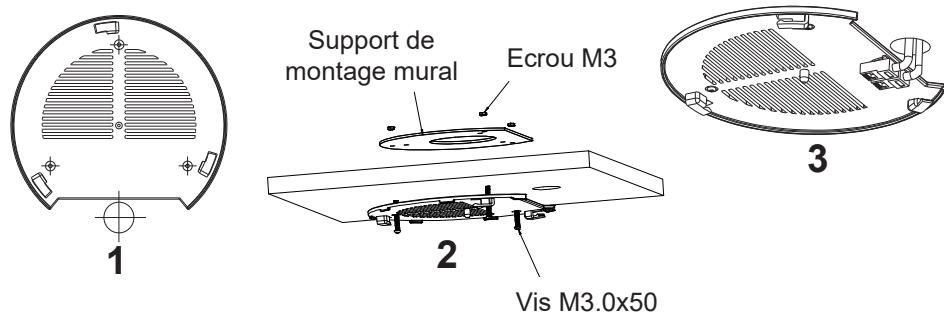

Montage au plafond

Note: Le montage au plafond est recommandé pour une couverture optimale.

1. Retirer la dalle de plafond.
2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).
3. Insérer les vis dans le support de montage.

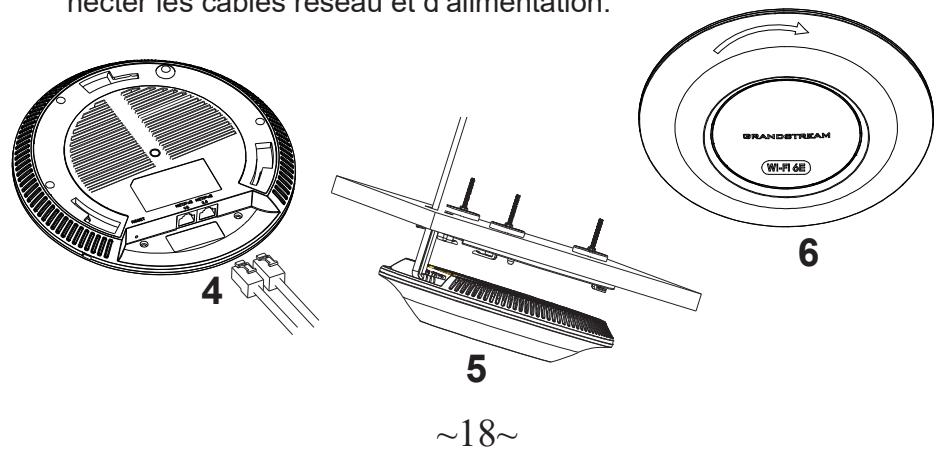

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7665.
2. Pivoter le GWN7665 dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.
3. Aligner la flèche sur le GWN7665 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN7665 est bien en place sur le support de montage et de connecter les câbles réseau et d'alimentation.

Le GWN7665 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7665 et connexion au réseau, le GWN7665 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Note: Le SSD et mot de passer par défaut du GWN7665 sont imprimés sur l'étiquette MAC de l'unité.

Acceder a l'interface de configuration

Un ordinateur connecté au SSID du GWN7665, ou au même réseau que le GWN7665 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: détecter le GWN7665 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. À partir d'un ordinateur connecté au même réseau que le GWN7665, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7665 sur votre navigateur : https://gwn_.local

Exemple: Un GWN7665 avec l'adresse MAC 00:0B:82:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_000b828b4e28.local

Méthode 2: détecter le GWN7665 via GWNDiscoveryTool

1. grandstream.com/tools/GWNDiscoveryTool.zip
2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.
3. L'outil permettra de découvrir tous les points d'accès GWN7665 connectés sur le réseau, montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour être redirigé directement vers l'interface de configuration du GWN7665, ou saisissez manuellement sur votre navigateur l'adresse IP affichée.

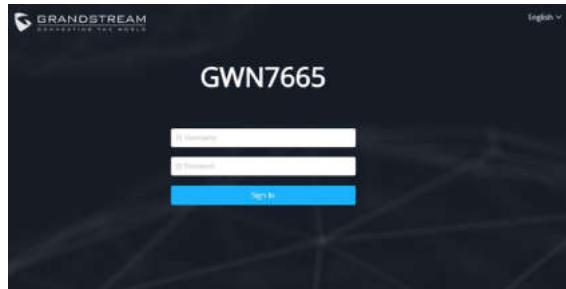

Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GWN7665).

• Assurez-vous que le GWN7665 n'est pas déjà associé à une autre GWN Access Point en tant qu'esclave, GWN Router ou GWN Cloud, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7665 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux règlementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7665 via cloud, veuillez vous référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gplLICENSE. Vous pouvez également y accéder ici: https://www. grandstream. com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à info@grandstream. com

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https://www.grandstream.com/our-products
