BEDIENUNGSANLEITUNG GWN7665 GRANDSTREAM

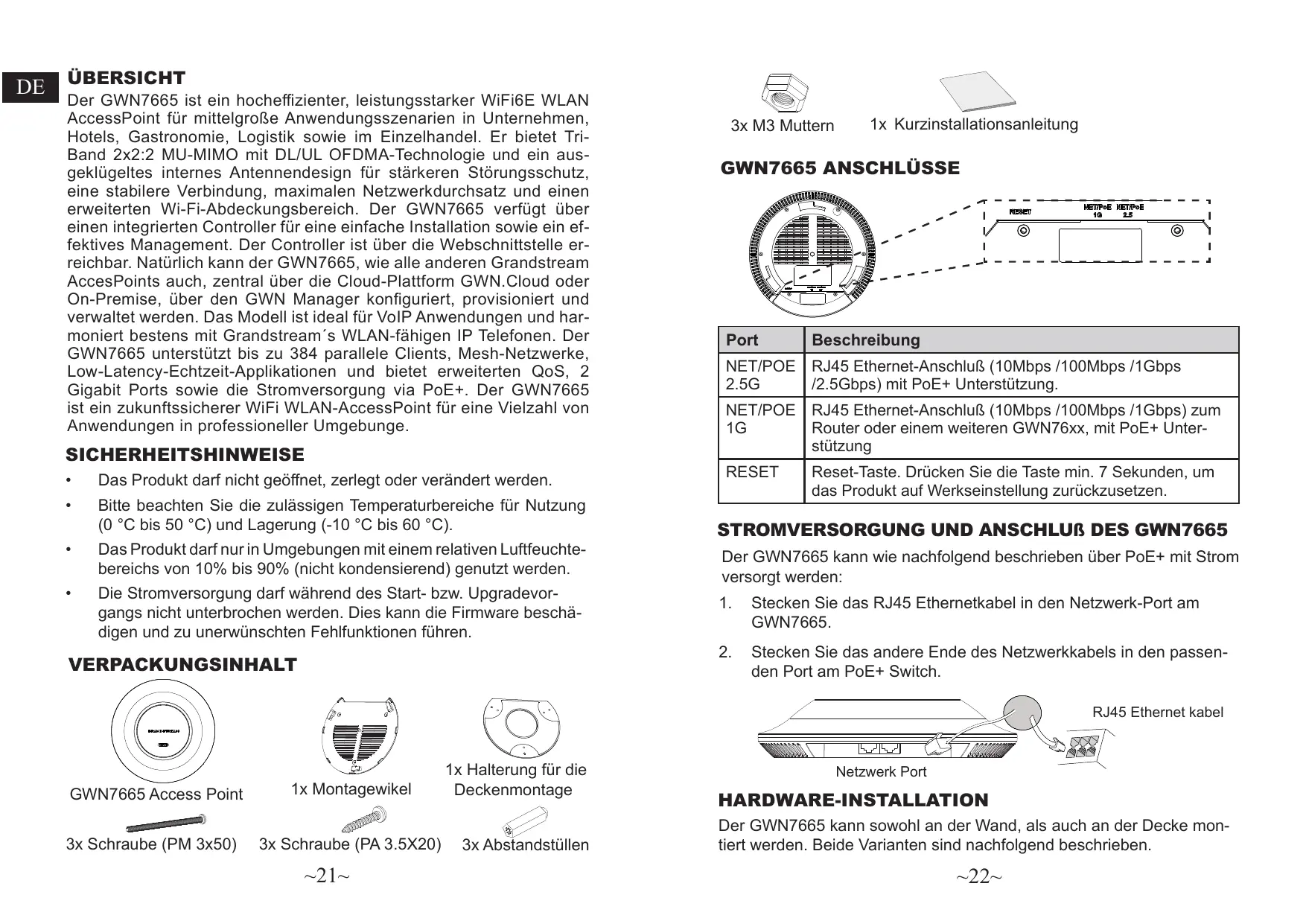

Der GWN7665 ist ein hocheffizienter, leistungsstarker WiFi6E WLAN AccessPoint für mittelgroße Anwendungsszenarien in Unternehmen, Hotels, Gastronomie, Logistik sowie im Einzelhandel. Er bietet Tri-Band 2x2:2 MU-MIMO mit DL/UL OFDMA-Technologie und ein ausgeklugelter internes Antennendesign für stärkeren Störungsschutz, eine stabilere Verbindung, maximalen Netzwerkdurchsatz und einen erweiterten Wi-Fi-Abdeckungsbereich. Der GWN7665 verfügt über einen integrierten Controller für eine einfache Installation sowie ein effektives Management. Der Controller ist über die Webschnittstelle erreichbar. Nätürlich kann der GWN7665, wie alle anderen Grandstream AccesPoints auch, zentral über die Cloud-Plattform GWN Cloud oder On-Premise, über den GWN Manager konfiguriert, provisioniert und verwaltet werden. Das Modell ist ideal für VoIP Anwendungen und harmoniert bestens mit Grandstream's WLAN-fähigen IP Telefonen. Der GWN7665 unterstützt bis zu 384 parallele Clients, Mesh-Netzwerke, Low-Latency-Echtzeit-Applikationen und bietet erweiterten QoS, 2 Gigabit Ports sowie die Stromversorgung via PoE+. Der GWN7665 ist ein zukunftssicherer WiFi WLAN-AccessPoint für eine Vielzahl von Anwendungen in professioneller Umgebunge.

SICHERHEITSHINWEISE

Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
- Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 50 °C) und Lagerung (-10 °C bis 60 °C).
- Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
Die Stromversorgungarfährend des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwänschten Fehlfunktionen führen.

VERPACKUNGsinhalt

1x Montagewikel
3x Schraube (PA 3.5X20)

1x Halterung für die Deckenmontage
3x Abstandstullen

3x M3 Mutter

1x Kurzinstallationsanleitung

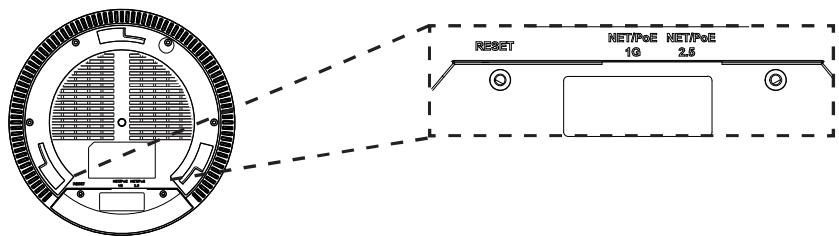

GWN7665 ANSCHLUSSE

Port	Beschreibung
NET/POE 2.5G	RJ45 Ethernet-Anschluß (10Mbps /100Mbps /1Gbps /2.5Gbps) mit PoE+ Unterstützung.
NET/POE 1G	RJ45 Ethernet-Anschluß (10Mbps /100Mbps /1Gbps) zum Router oder einem weiteren GWN76xx, mit PoE+ Unterstützung
RESET	Reset-Taste. Drücken Sie die Taste min. 7 Sekunden, umdas Produkt auf Werkseinstellung zurückzusetzen.

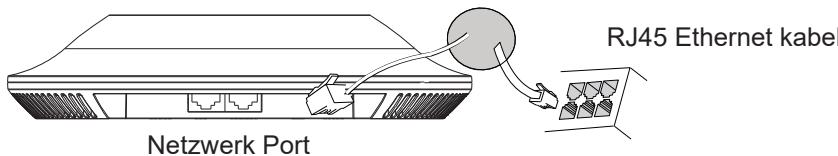

STROMVERSORGUNG UND ANSCHLUB DES GWN7665

Der GWN7665 kann wie nachfolgend beschreiben über PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7665.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE+ Switch.

HARDWARE-INSTALLATION

Der GWN7665 kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

Wandmontage

1. Positionieren der Halterung an der gewünschten Stelle mit dem Richtungspfel nach oben.
2. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Bohren Sieitte ein Loch mit einen Durchmesser von ca. 18mm, um das Ethernetkabel durch eine Wand zu führen.

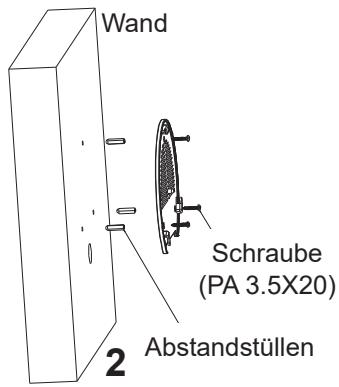

4. Stecken Sie die Montagedüb in die gebohrten 5,5mm Löcher. Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel undziehen Sie diese fest.

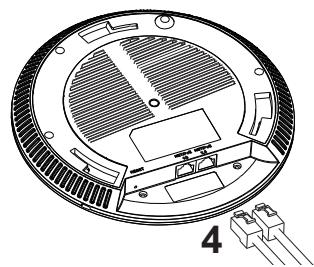

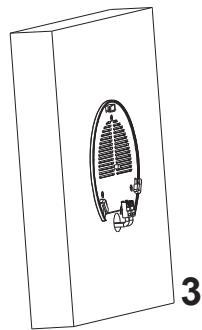

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7665.

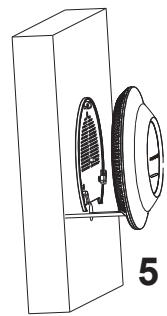

2. Zur Montage des GWN7665 AP muss der Richtungspfel am Access-Point mit dem Richtungspfel an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.

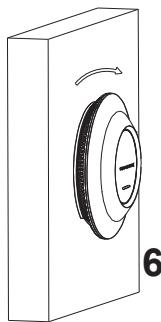

3. Drehen Sie nun den GWN7665 Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

23

Deckonmontage

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

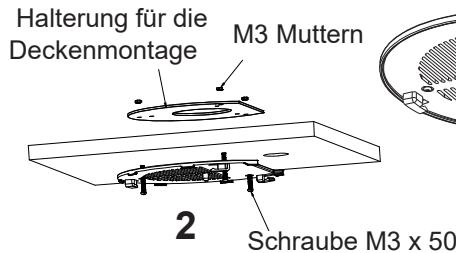

1. Nehmen Sie die Deckenplatte Heraus.
2. Platzieren Sie den Access-Point in der Plattenmitte und markieren Sie die Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Befestigen Sie die Halterung mit den beiliegenden Schrauben.

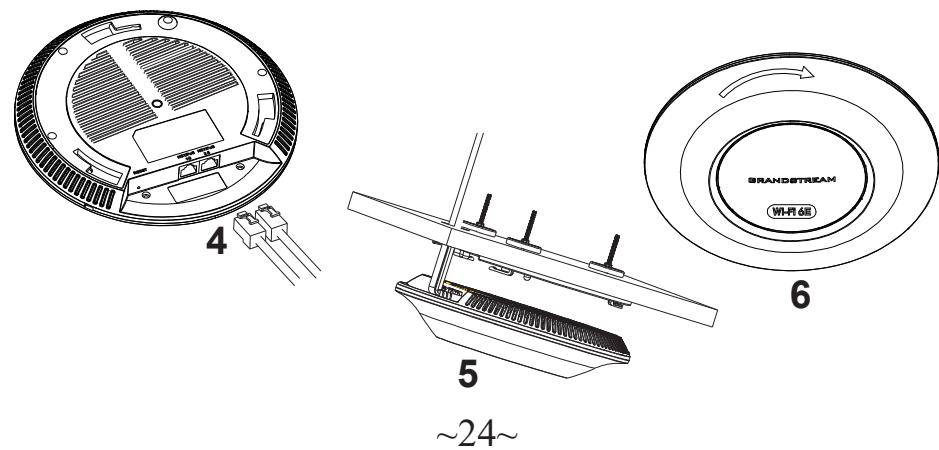

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7665.
2. Zur Montage des GWN7665 AP muss der Richtungspfel am Access-Point mit dem Richtungspfel an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN7665 Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

VERBINDEN SIE SICH MIT DEM VOREIN-GESTELLTEM Wi-Fi-NetzWERK DES GWN7665

Der GWN7665 kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7665 mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

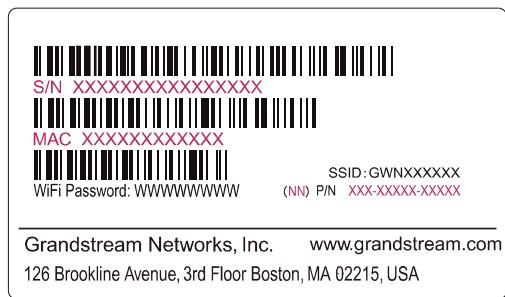

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSD des GWN7665 oder im selbst Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationschnittstelle zu gelangen:

Methode 1:Suchenach demGWN7665viaMACAdresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selbst Netzwerk wie der GWN7665 geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sieitte nur theses Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7665z.B. 00:0B:82:8B:4E:28 dann tippen Sie dieseitte wie folgt in die Adresszeile des Browsers: https://gwn_000b828b4e28.local

Methode 2:Suche nach dem GWN7665 via GWNDiscovery- Tool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klichen Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7665 AccessPoints finden und deren MAC Adresse sowie die jeweilige IP Adresse anziegen.
4. Klichen Sie auf Manage Device (Gerät verhalten) um direkt auf die Konfigurationsseite des GWN7665 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.

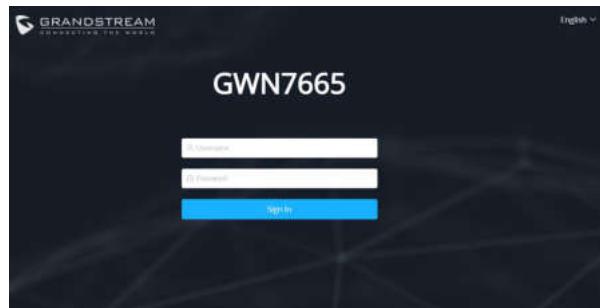

Geben Sie Benutzername und Password ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspassword befindet sich auf dem Produkttaufkleber auf der Rückseite der GWN7665.

Bemerkung:

• Stellen Sie sichere, dass der GWN7665 nicht schon einem anderen GWN AP oder einem GWN Router zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht offen{lsst.
• Ist der GWN7665 bereits zugeordnet,lös Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen darüber.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7665 über die Cloud zu verhalten, wechseln Sieitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die

Web-Schnittstelle unter my_device_ip/gpl牌照 (Endgerat_ip/gpl_Lizenz

aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter https://www.grandstream.com/legal/open-source-

software. Um eine CD mit der Lizenz zu erhalten, senden Sie unsitte eine Email an info@Grandstream.

com.

Das ausfuhrliche Benutzerhandbuch kann geladen werden von:
