MANUALE UTENTE GWN7665 GRANDSTREAM

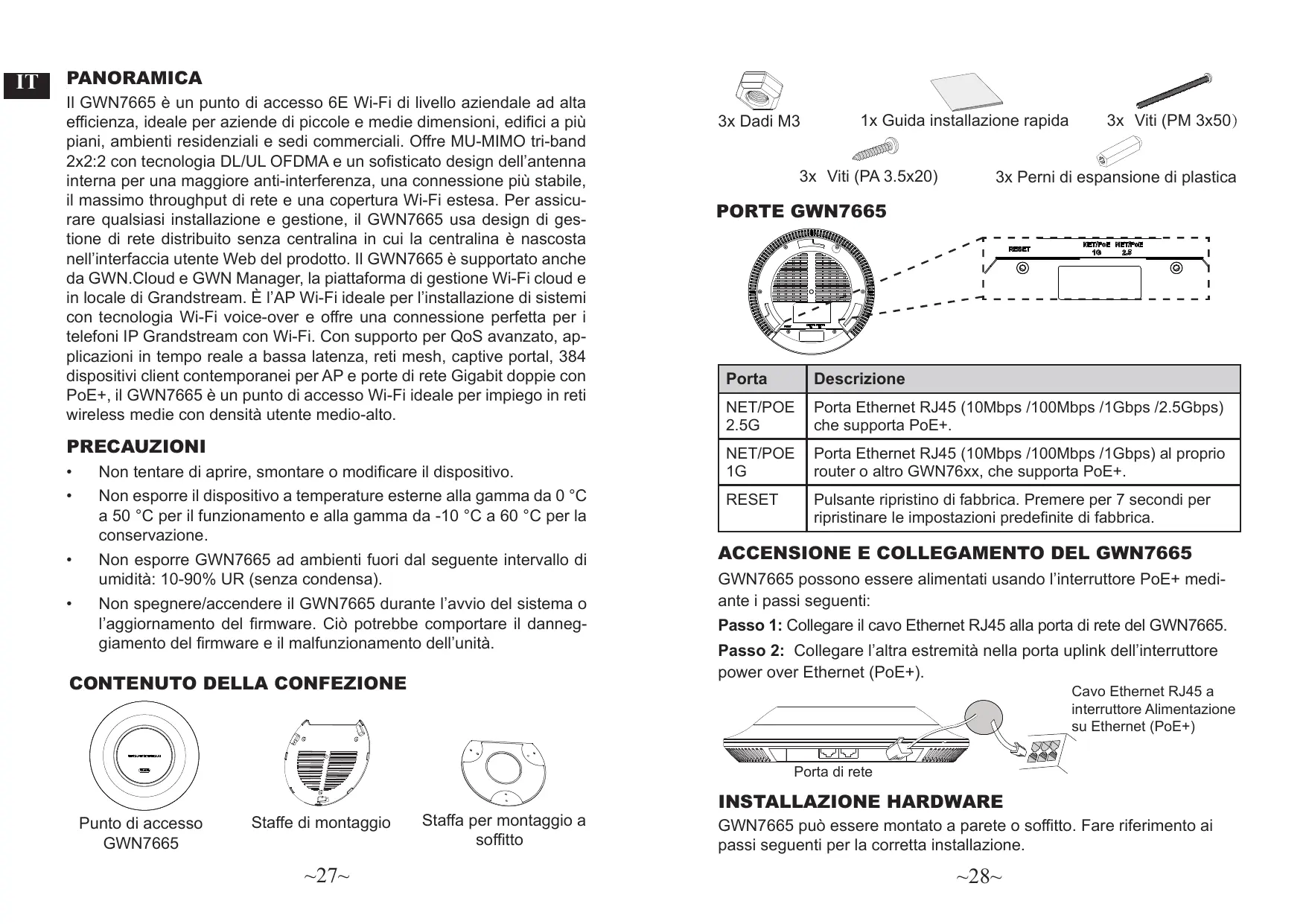

Il GWN7665 è un punto di accesso 6E Wi-Fi di livello aziendale ad alta efficienza, ideale per aziende di piccole e medie dimensioni, edifici a più piani, ambienti residenziali e sedi commerciali. Offre MU-MIMO tri-band 2x2:2 con Tecnologia DL/UL OFDMA e un sofisticato design dell'antenna interna per una maggiore anti-interferenza, una connessione più stabile, il massimo throughput di rete e una copertura Wi-Fi estesa. Per assicurare qualsiasi installatione gestione, il GWN7665 usa design di gestione di rete distribuito alla centralina in cui la centralina è nascosta nell'interfaccia utente Web del prodotto. Il GWN7665 è supportato anche da GWN Cloud e GWN Manager, la piattaforma di gestione Wi-Fi cloud e in locale di Grandstream. É l'AP Wi-Fi ideale per l'installazione di sistemi con Tecnologia Wi-Fi voice-over e offre una connessione perfetta per i telefoni IP Grandstream con Wi-Fi. Con supporto per QoS avanzato, applicazioni in tempo reale a bassa latenza, reti mesh, captive portal, 384 dispositivi client contemporanei per AP e porte di rete Gigabit doppie con PoE+, il GWN7665 è un punto di accesso Wi-Fi ideale per impiego in reti wireless medie con densità utente medio-alto.

PRECAUZIONI

Non tentare di aprire, smontare o modificare il dispositivo.
- Non esporre il dispositivo a temperature esterne alla gamma da 0^ a 50~^ C per il funzionamento e alla gamma da -10 ^ C a 60~^ C per la conservazione.
Non esporre GWN7665 ad ambienti fuori dal seguente intervallo di umidità: 10-90% UR (senza condensa).
Non spegnere/accendere il GWN7665 durante l'avvio del systemo o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

CONTENUTO DELLA CONFEZIONE

Punto di accesso GWN7665

Staffe di montaggio

Staffa per montaggio a soffitto

3x Dadi M3

1x Guida installmente rapida

3xViti (PM 3x50)

3x Viti (PA 3.5x20)

3x Perni di espansione di plastica

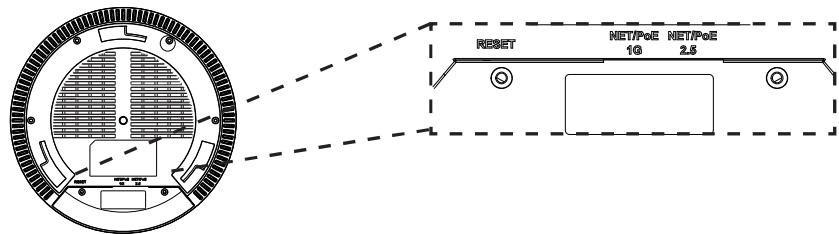

PORTE GWN7665

Porta	Descrizione
NET/POE 2.5G	Porta Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) che supporta PoE+.
NET/POE 1G	Porta Ethernet RJ45 (10Mbps /100Mbps /1Gbps) al proprio router o altri GWN76xx, che supporta PoE+.
RESET	Pulsante ripristino di fabbrica. Premere per 7 secondi per ripristinare le impostazioni predefinite di fabbrica.

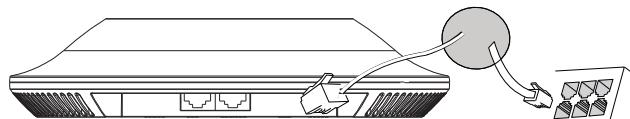

ACCENSIONE COLLEGAMENTO DEL GWN7665

GWN7665 possono essere alimentati usando l'interruttore PoE+ medi- ante i passi seguenti:

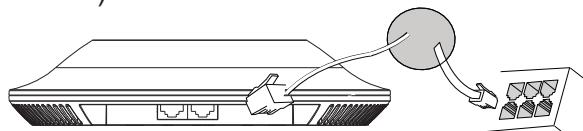

Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN7665.
Passo 2: Collegare l'altra estremità nella porta uplink dell'interruttore power over Ethernet (PoE+).

Porta di rete
Cavo Ethernet RJ45 a interruptore Alimentazione su Ethernet (PoE+)

INSTALLAZIONE HARDWARE

GWN7665 può essere montato a parete o soffitto. Fare riferimento ai passi seguenti per la corretta installatione.

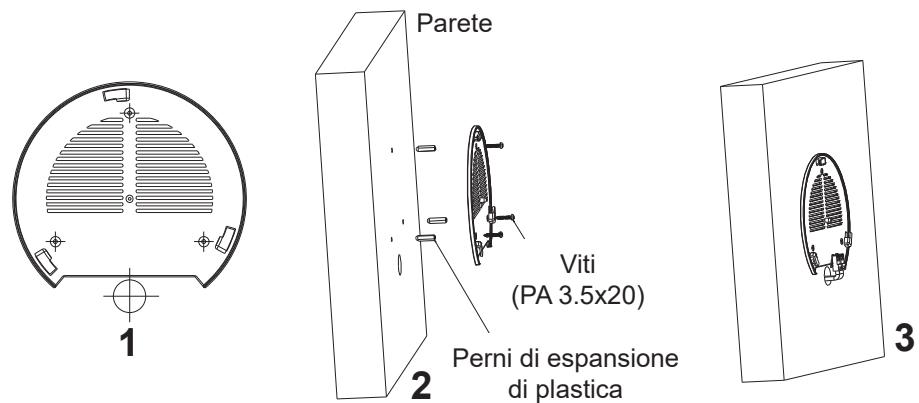

Supporto montaggio a parete

1. Posizione are la staffa di montaggio nella posizione desiderata sulla parete con la freccia rivolta verso l'alto.
2. Usare una matita per contrassegnare i quattro fori di montaggio (fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).
3. Se il cavo Ethernet passaattraverso il muro, tagliare o praticare un cerchio di circa 18 mm di diametro.
4. Inserire gli anticoraggi delle viti nel foro da 5,5 mm. Fissare la staffa di montaggio alla parete inserendo le viti negli anticoraggi.

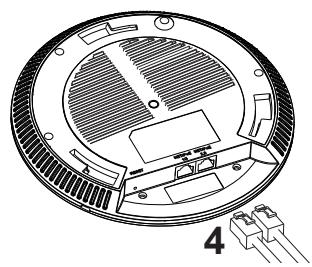

1. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte corrente del proprio GWN7665.
2. Allineare la freccia sul GWN7665 AP con la freccia sulla linguetta di bloccaggio della staffa di montaggio e assicurare che il proprio GWN7665 siaosto in modo saldo sulle staffe di montaggio.

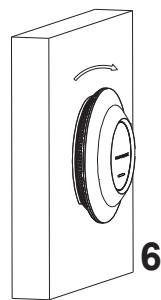

3. Ruotare il GWN7665 in senso orario fino a quando si blocca in posizione e si adatta alla linguetta di bloccaggio.

29

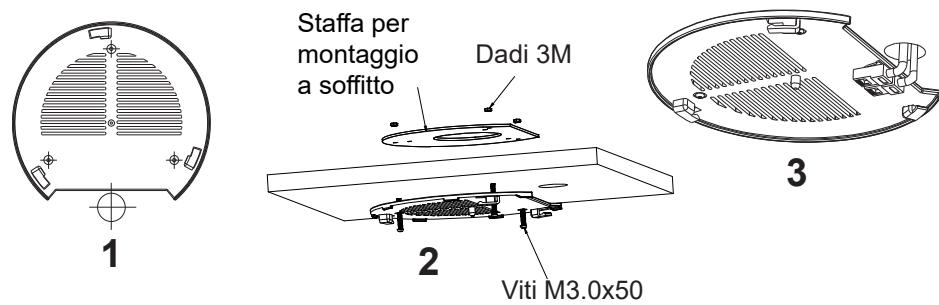

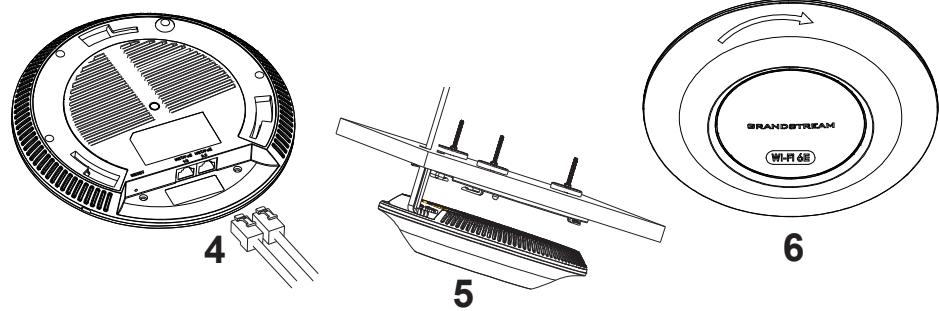

Montaggio a soffitto

Nota: Montaggio a soffitto è raccomandato per prestazioni di copertura ottimali.

1. Rimuovere la piastrella del soffitto.
2. Porre la piastra posteriore per il soffitto al centro della piastrella del soffitto e contrassegnare i fori delle viti di montaggio (fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).
3. Inserire le viti atraverso la piastra di montaggio.

1. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte corrente del proprio GWN7665.
2. Allineare la freccia sul GWN7665 AP con la freccia sulla linguetta di bloccaggio della staffa di montaggio e assicurare che il proprio GWN7665 siaosto in modo saldo sulle staffe di montaggio e collegare i cavi di rete e di alimentazione.
3. Ruotare il GWN7665 in senso orario fino a quando si blocca in posizione e si adatta alla linguetta di bloccaggio.

30

COLLEGAMENTO DEL GWN7665 ALLA RETE Wi-Fi PRE DEFINITA

GWN7665 più essere usato come punto di accesso independente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fiabilitato come predefinito.

Dopo l'accensione del GWN7665 e il collegamento alla rete, GWN7665 trasmetterà un SSD predefinito basato sul suo indirizzo MAC

GWN[ultimate 6 cîfre del MAC] e una password casuale.

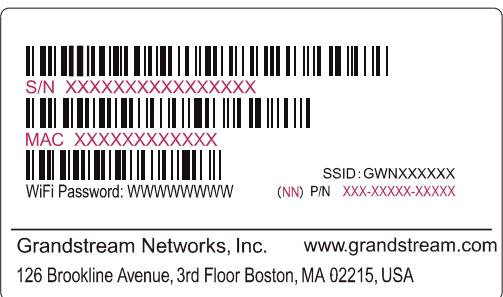

Note: Le informazioni password e SSID predefinito di GWN7665 sono stampate sull'etichetta MAC dell'unità.

ACCESSO ALL'INTERFACCIA DI CONFIGURAIZIONE

Un computer collegato all'SSID del GWN7665 o alla stessa rete del GWN7665 può scoprir e accederate all'interfaccia di configurazione usando uno dei seguenti metodi:

Metodo 1: Scoprine GWN7665 usingo il suo indirizzo MAC

1. Individuare il mac address sull'etichetta posizionata nella parte bassa dell'apparato o sulla confezione.
2. Da un computer collegato alla stessa rete del GWN7665, digitare il seguente indirizzo usingo l'indirizzo MAC del GWN7665 sul proprio browser https://gwn_.local

Esempio: se un GWN7665 ha come indirizzo MAC 00:0B:82:8B:4E:28, è possibile accedere a但这a unità digitando https://gwn_000b828b4e28.local sul browser.

Metodo 2: Scoprine GWN7665(using GWNDiscoveryTool

1. Scaricare e installare GWNDiscoveryTool dal link seguente: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Apriere il GWNDiscoveryTool e fareblick su Scan.

3. Il tool scopirà tutti i Punti di accesso GWN7665 collegati alla rete moltostringo i loro indirizzi MAC e IP.
4. Fare cli su on Gestisci dispositivo per essere reindirizzati diretamente all'interfaccia di configurazione GWN7665 o digitare manually l'indirizzo IP visualizzato sul proprio browser.

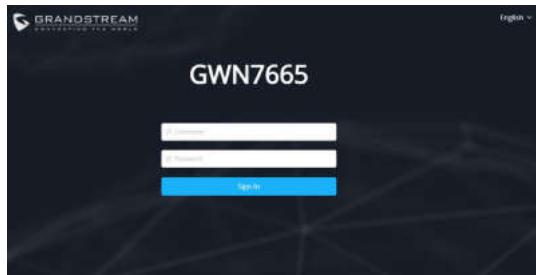

Immettere nome utente e password per accedere. (Lo username di default dell'amministratore è "admin" e la password casuale di default può essere trovata sull'etichetta del GWN7665).

Nota :

Assicurarsi che il GWN7665 non sia gia accoppiato con un altri Punto di accesso GWN76xx come slave, o seriese router GWN, GWN. Cloud altrimenti non è possibile accedere all'interfaccia di configurazione.
Se il GWN7665 è gli accoppiato, scollegarlo prima o effettuare un ripristino alle impostazioni di fabbrica.
- E' responsabilità del cliente assicurarsi della conformità alle regolamenti zioni locali in termini di bande di frequenza, potenza di trasmissione e altri.
Per la gestione del GWN7665 sul cloud,fare riferimento a https://www.gwn. cloud.

I termini della licenza GNU GPL sono incorporeti nel firmware del dispositivo

e sono accessibilitramite l'interfaccia utente Web del dispositorivo a: ip_dispositivo/gpl LICENSE. Eanche possibile accedervi all'indirizzo:

Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di

inviare una richiesta scritta a [e-mail]

Scaricare il manuale utente dettagliato da:
