Marque	ASUS
Modèle	PL-N12 KIT
Type de produit	Kit CPL Wi-Fi (Powerline et point d'accès Wi-Fi)
Catégorie	Réseau
Vitesse CPL	500 Mbit/s (Homeplug AV)
Standard Wi-Fi	Wireless-N300 (802.11n, 2,4 GHz)
Ports Ethernet	1 port RJ-45 10/100 Mbps (sur chaque adaptateur)
Alimentation électrique	100-240 V AC, 50-60 Hz
Contenu de l'emballage	1× CPL Wi-Fi PL-N12, 1× Adaptateur CPL PL-E41, 2× câble Ethernet, guide de démarrage rapide, carte de garantie
Fonctions principales	Clonage Wi-Fi, appairage sécurisé, mode économie d'énergie, réinitialisation
Sécurité	Appairage par bouton pour créer un réseau CPL sécurisé
Configuration	Via bouton WPS/clonage ou interface web http://ap.asus.com
Compatibilité	Homeplug AV, compatible avec autres adaptateurs CPL Homeplug AV
Garantie	Carte de garantie incluse (24 mois selon norme)
LED indicatrices	Alimentation, CPL, Ethernet, Wi-Fi
Entretien	Aucun entretien particulier requis

FOIRE AUX QUESTIONS - PL-N12 KIT ASUS

Comment réinitialiser mon PL-N12 ?

Pour réinitialiser votre PL-N12, avec l'appareil allumé, utilisez une pointe pour appuyer et maintenir enfoncé le bouton de réinitialisation jusqu'à ce que la LED Wi-Fi clignote. La LED d'alimentation devient verte et la LED Wi-Fi reste allumée une fois la réinitialisation terminée.

Mes appareils ne peuvent pas se connecter à Internet, que faire ?

Vérifiez votre connexion Internet. Assurez-vous que la LED CPL est allumée sur tous vos périphériques CPL. Si ce n'est pas le cas, essayez de les appairer à nouveau. Assurez-vous que tous vos appareils sont sur le même réseau et sur le même circuit électrique.

Mon PL-N12 appairé avec succès ne fonctionne pas après l'avoir déplacé, que faire ?

Essayez d'appairer à nouveau votre extenseur avec votre adaptateur. Vérifiez les interférences électriques (climatisation, lave-linge, etc.) et assurez-vous que tous les appareils sont sur le même circuit.

Comment configurer le PL-N12 via le clonage Wi-Fi ?

Placez le PL-N12 à côté de votre routeur, allumez les deux, appuyez sur le bouton WPS du routeur puis sur le bouton de clonage du PL-N12. Les paramètres Wi-Fi sont copiés.

Comment configurer le PL-N12 via l'interface web ?

Connectez-vous à l'interface web via http://ap.asus.com, identifiant et mot de passe par défaut "admin". Allez dans Sans fil > Général pour définir le SSID et le mot de passe.

Que faire si la LED CPL ne s'allume pas ?

Vérifiez que les deux adaptateurs sont branchés sur le même circuit électrique et essayez de les appairer à nouveau en utilisant les boutons d'appairage.

Comment appairer un nouveau périphérique CPL au réseau existant ?

Appuyez sur le bouton d'appairage d'un périphérique déjà dans le réseau, puis sur le bouton d'appairage du nouveau périphérique. La LED CPL s'allume en cas de succès.

Quelle est la portée du CPL ?

La portée du CPL dépend de l'installation électrique. En général, jusqu'à 300 mètres sur le câblage électrique intérieur, mais cela peut varier selon les interférences.

Le PL-N12 est-il compatible avec d'autres marques CPL ?

Oui, le PL-N12 est compatible avec tout adaptateur CPL certifié Homeplug AV, quelle que soit la marque.

Comment utiliser le mode économie d'énergie ?

Le mode économie d'énergie est automatique. Lorsque peu de données sont transmises, la LED CPL clignote toutes les 15 secondes. Pour le désactiver, consultez l'interface web.

MODE D'EMPLOI PL-N12 KIT ASUS

Contenu de l'emballage

CPL Wi-Fi Wireless-N300 PL-N12 x 1 Adaptateur CPL 500 Mbit/s Homeplug AV PL-E41 x 1 Cable Ethernet (LAN) x 2 Guide de démarrage rapide x 1 ☑ Carte de garantie x 1

REMARQUE: Si l'un des éléments est endommagé ou manquant, contactez votre revendeur.

Aperçu rapide

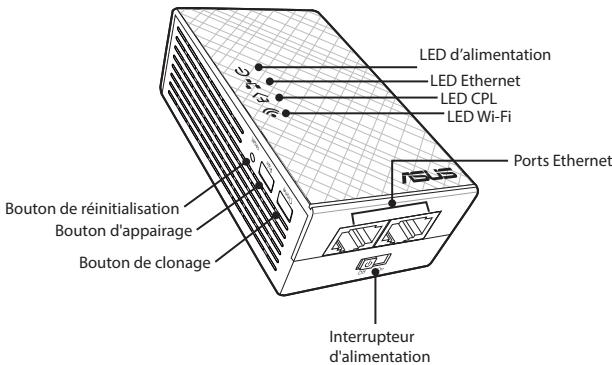

CPL Wi-Fi Wireless-N300 PL-N12

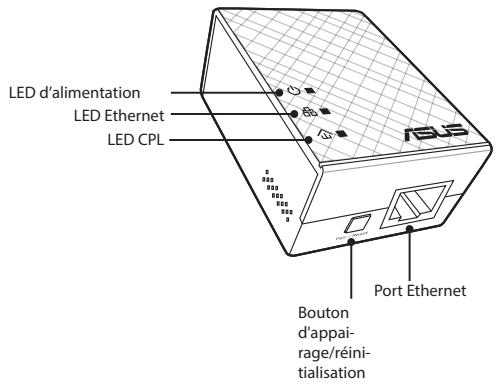

Adaptateur CPL 500 Mbit/s Homeplug AV PL-E41

LED et boutons

LED		STATUT	DESCRIPTION
	Alimenta-tion	Allumée/Éteinte	Vivre PL-N12 est allumé/éteint. Une fois allumé, la LED d'alimen-tation passée du rouge au vert en environ une minute, indiquant qu'il est prét à être utilisé.
		Clignotante	Clignote toutes les secondes : L'ap-pairage est en cours.
	CPL	Allumée	L'appareil est connecté à un ou plusieurs périphériques CPL.
		Éteinte	L'appareil n'est pas connecté à un périhérique CPL.
		Clignotante	En mode Économie d'énergie, la LED CPL clignote toutes les 15 secondes.
	Ethernet	Allumée/Éteinte	Un appleil est connecté ou n'est pas connecté au port Ethernet.
		Clignotante	L'adaptateur CPL transfère des don-nées via le port Ethernet.
	Wi-Fi	Clignote rapidement	Vivre PL-N12 clone leSSID et le mot de passer du point d'accès parent.
		Clignote toutes les cinq secondes	Vivre PL-N12 se réinitialise aux réglages d'usine par défaut.

BOUTON	DESCRIPTION
Cloner	Appuyez et maintenez le bouton enfoncé pendant environ une seconde pour commencer à cloner le SSID et le mot de passé du point d'accès parent.
Appairer	Appuyez et maintenez le bouton enfoncé pendant environ une seconde pour démarrer le processus d'appairage.
Réinitialiser	Appuyez et maintenez le bouton enfoncé pendant environ cinq secondes pour restaurer le PL-N12 aux réglages d'usine par défaut.

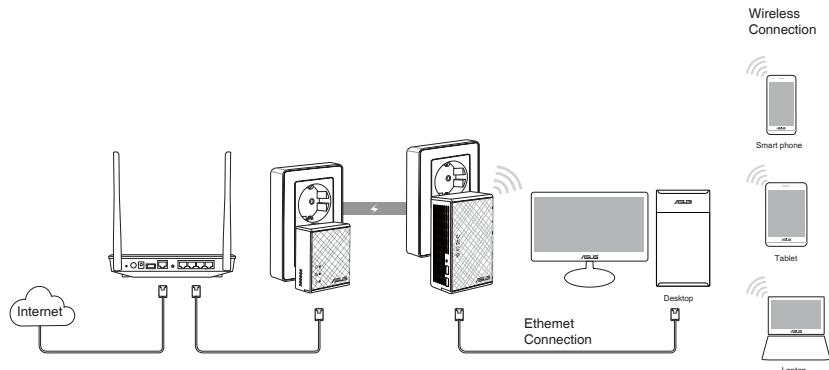

Configurer votre PL-N12

1. Utilisez le câble Ethernet/réseau fourni pour connecter votre PL-E41 à votre routeur ou commutateur réseau. Branchez votre PL-E41 à une prise électrique.
2. Branchez votre PL-N12 à une prise électrique située sur le même circuit. Attendez que la LED d'alimentation devienne verte, indiquant que votre PL-N12 a terminé de démarrer.
3. Attendez que la LED CPL devienne verte, indiquant que votre PL-N12 s'est connecté avec succès à votre PL-E41 via le courant porteur.
4. Connectez votre appareil à votre PL-N12 via une connexion filaire ou sans fil.

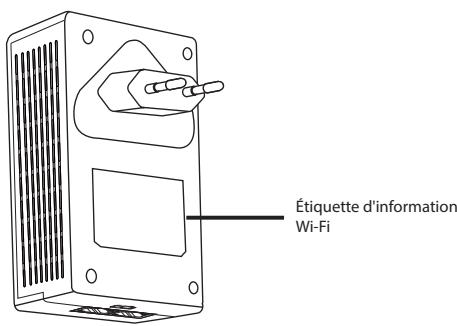

5. Le SSID et le mot de passe Wi-Fi sont indiqués sur l'étiquette d'information Wi-Fi de votre PL-N12.

Appairage de sécurité créer un réseau CPL sécurisé

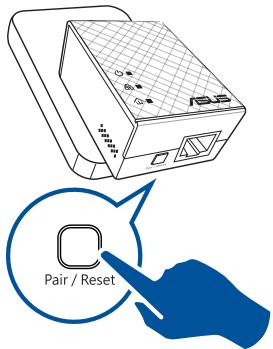

1. Appuyez sur le bouton d'appairage/reinitialisation de votre PL-E14.

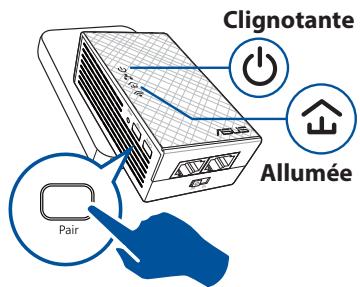

1. Appuyez sur le bouton d'appairage de votre PL-N12. Attendez que la LED CPL s'allume, indiquant qu'un réseau CPL sécurisé a été créé.

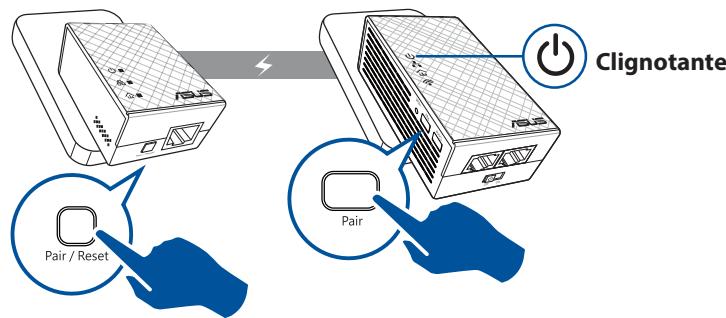

Rejoindre un réseau CPL sécurisé

1. Appuyez sur le bouton d'appairage d'un périphérique CPL dans le réseau CPL.

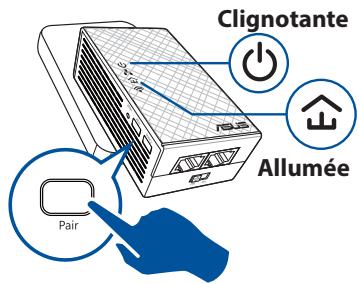

1. Appuyez sur le bouton d'appairage d'un autre extenseur ou d'un autre adaptateur. Attendez que la LED CPL s'allume, indiquant que l'appairage est réussi.

Configurer les paramètres sans fil de votre PLN12

Vous souspouce configurer les paramètres sans fil de votre PL-N12 via sa fonction Wi-Fi Clone (Clonage Wi-Fi) ou son interface Web.

Configurer via wi-fi clone (clonage wi-fi)

Utilisez le nom de réseau sans fil et le mot de passe de votre routeur pour configurer les paramètres de votre PL-N12.

1. Placez votre PL-N12 à côté de votre routeur et allumez les deux appareils.
2. Appuyez sur le bouton WPS de votre routeur.

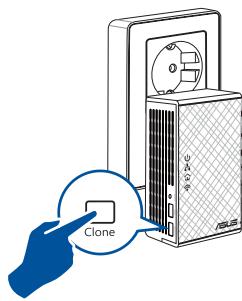

1. Appuyez sur le bouton de clonage de votre PL-N12.

1. Notre PL-N12 et votre routeur ont désormais le même nom de réseau sans fil et le même mot de passe.

REMARQUE: Si Wi-Fi Clone (Clonage Wi-Fi) réussit, déplacez votre PL-N12 vers votre emplacement préféré. S'il échoue, suivez les étapes dans Configurer via l'interface Web.

Configurer via l'interface web

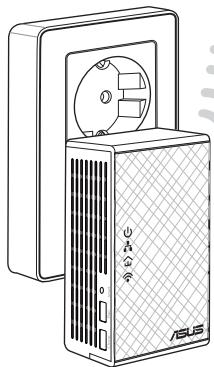

1. Configurez votre PL-N12 via une connexion filaire ou sans fil. Pour des informations détaillées, consultez la section Configurer votre PL-N12.

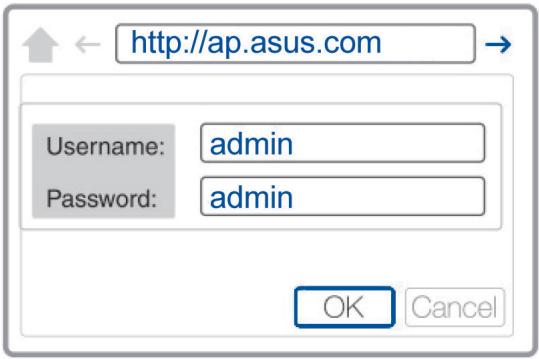

1. Rendez-vous sur le site http://ap.asus.com
2. Utilisez admin comme nom d'utilisateur et mot de passe.

1. Allez dans Wireless (Sans fil) > General (Général) et définissez le SSID (nom de réseau) et le mot de passe.
2. Une fois terminé, cliquez sur Apply (Appliquer).

Q1: comment réinitialiser mon pl-n12?

Avec votre PL-N12 allumé, utilisez une pointe pour appuyer et maintenir enfoncé le bouton de réinitialisation jusqu'à ce que la LED Wi-Fi commence à clignoter. Si la LED d'alimentation devient verte et la LED Wi-Fi est allumée, le processus de réinitialisation est terminé.

Q2: Mes appareils ne peuvent pas se connecter à internet.

Vérifiez votre connexion Internet. Assurez-vous que la LED CPL est allumée sur tous vos périphériques CPL sur le réseau. Si ce n'est pas le cas, essayez d'appairer à nouveau les appareils. Assurez-vous que tous vos appareils sont sur le même réseau. Assurez-vous que tous les extenseurs et tous les adaptateurs sont sur le même circuit électrique.

Q3: mon pl-n12 apparé avec succès ne fonctionne pas après l'avoir déplacé vers un nouvel emplacement.

• Essayez d'appairer à nouveau votre extenseur avec votre adaptateur. Pour des informations détaillées, consultez Appairer des appareils avec le bouton d'appairage.
• Vérifiez les interférences potentielles pouvant être trop proches de vos extenseurs ou de vos adaptateurs, telles que les climatisations, les lave-linge et les autres équipements électriques. Assurez-vous que tous vos appareils sont sur le même réseau. Assurez-vous que tous les extenseurs et tous les adaptateurs sont sur le même circuit électrique.
