Marca	ASUS
Modelo	PL-N12 KIT
Tipo de produto	Kit CPL Wi-Fi (Powerline e ponto de acesso Wi-Fi)
Categoria	Rede
Velocidade CPL	500 Mbit/s (Homeplug AV)
Padrão Wi-Fi	Wireless-N300 (802.11n, 2,4 GHz)
Portas Ethernet	1 porta RJ-45 10/100 Mbps (em cada adaptador)
Alimentação elétrica	100-240 V AC, 50-60 Hz
Conteúdo da embalagem	1× CPL Wi-Fi PL-N12, 1× Adaptador CPL PL-E41, 2× cabo Ethernet, guia de início rápido, cartão de garantia
Funções principais	Clonagem Wi-Fi, pareamento seguro, modo economia de energia, reinicialização
Segurança	Pareamento por botão para criar uma rede CPL segura
Configuração	Via botão WPS/clonagem ou interface web http://ap.asus.com
Compatibilidade	Homeplug AV, compatível com outros adaptadores CPL Homeplug AV
Garantia	Cartão de garantia incluído (24 meses conforme norma)
LEDs indicadores	Alimentação, CPL, Ethernet, Wi-Fi
Manutenção	Nenhuma manutenção especial necessária

Perguntas frequentes - PL-N12 KIT ASUS

Como reiniciar meu PL-N12?

Para reiniciar seu PL-N12, com o aparelho ligado, use um objeto pontiagudo para pressionar e segurar o botão de reinicialização até que o LED Wi-Fi pisque. O LED de alimentação fica verde e o LED Wi-Fi permanece aceso após a reinicialização.

Meus dispositivos não conseguem se conectar à Internet, o que fazer?

Verifique sua conexão à Internet. Certifique-se de que o LED CPL está aceso em todos os seus dispositivos CPL. Se não estiver, tente emparelhá-los novamente. Certifique-se de que todos os seus dispositivos estão na mesma rede e no mesmo circuito elétrico.

Meu PL-N12 emparelhado com sucesso não funciona depois de movê-lo, o que fazer?

Tente emparelhar novamente seu extensor com seu adaptador. Verifique as interferências elétricas (ar condicionado, máquina de lavar, etc.) e certifique-se de que todos os dispositivos estão no mesmo circuito.

Como configurar o PL-N12 via clonagem Wi-Fi?

Coloque o PL-N12 ao lado do seu roteador, ligue ambos, pressione o botão WPS do roteador e depois o botão de clonagem do PL-N12. As configurações Wi-Fi são copiadas.

Como configurar o PL-N12 via interface web?

Conecte-se à interface web via http://ap.asus.com, nome de usuário e senha padrão "admin". Vá em Sem fio > Geral para definir o SSID e a senha.

O que fazer se o LED CPL não acender?

Verifique se os dois adaptadores estão conectados no mesmo circuito elétrico e tente emparelhá-los novamente usando os botões de pareamento.

Como emparelhar um novo dispositivo CPL à rede existente?

Pressione o botão de pareamento de um dispositivo já na rede e, em seguida, o botão de pareamento do novo dispositivo. O LED CPL acende em caso de sucesso.

Qual é o alcance do CPL?

O alcance do CPL depende da instalação elétrica. Em geral, até 300 metros na fiação elétrica interna, mas pode variar com as interferências.

O PL-N12 é compatível com outras marcas de CPL?

Sim, o PL-N12 é compatível com qualquer adaptador CPL certificado Homeplug AV, independentemente da marca.

Como usar o modo economia de energia?

O modo economia de energia é automático. Quando poucos dados são transmitidos, o LED CPL pisca a cada 15 segundos. Para desativá-lo, consulte a interface web.

MANUAL DE UTILIZADOR PL-N12 KIT ASUS

Conteúdo da embalagem

PL-N12 Sem Fios N300 Wi-Fi PowerLine x 1 Adaptador PowerLine PL-E41 Homeplug AV de 500 Mbps x 1 Cabo Ethernet (LAN) x 2 Guia de consulta rápida x 1 ☑ Certificado de garantia x 1

NOTA: Caso algo item esteja danificado ou em falta, contacte o seu revendedor.

Visão geral

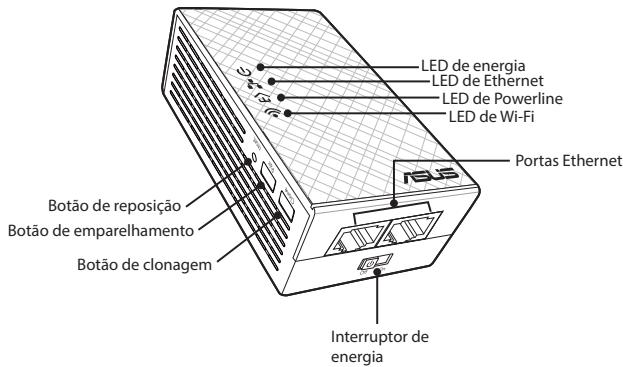

PL-N12 Sem Fios N300 Wi-Fi PowerLine

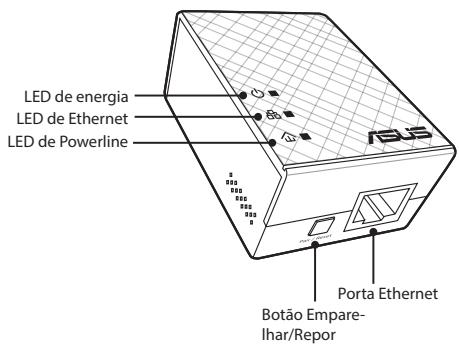

Adaptador PowerLine PL-E41 Homeplug AV de 500 Mbps

LED e botões

LED		ESTADO	DESCRÊÇÃO
	Energia	Ligado/Desligado	O PL-N12 está ligado/desligado. quando está ligado, o LED de ener-gia passará de vermelho para verde em aproximately um minuto, indicando que o disposítivo está pronto a ser utilizesc.
		Intermitente	A ISCAR a cada segundo: Empare-lhamento em coisa.
	Powerline	Ligado	O dispositivo está ligado a um ou mais dispositivos Powerline.
		Desligado	O dispositivo não está ligado a nenhum dispositivo Powerline.
		Intermitente	No modo de poupança de energia, o LED de Powerline piscá a cada 15 segundos.
	Ethernet	Ligado/Desligado	O dispositivo está ligado ou não está ligado à porta Ethernet.
		Intermitente	O adaptor Powerline está a transferir dados atraves do porta Ethernet.
	Wi-Fi	Intermitente rápido	O PL-N12 está a clonar o SSID e aPALavra-passé do Ponto de ACESSo principal.
		Pisca a cada cinco segundos	O PL-N12 está a repor as predefinições.

BOTÃO	DESCRÊÇÃO
Clonar	Mantenha premido o botão duranteça de umAGO para iniciaç a clonagem do SSID e daPALavra-passo do Ponto de Acesso principal.
Emparelhar	Mantenha premido o botão duranteça de umAGO para iniciaç oprocesso de emparelhamento.
Repor	Mantenha premido o botão duranteça de cinco segundos para restuarascpredefiniçõesdo PL-N12.

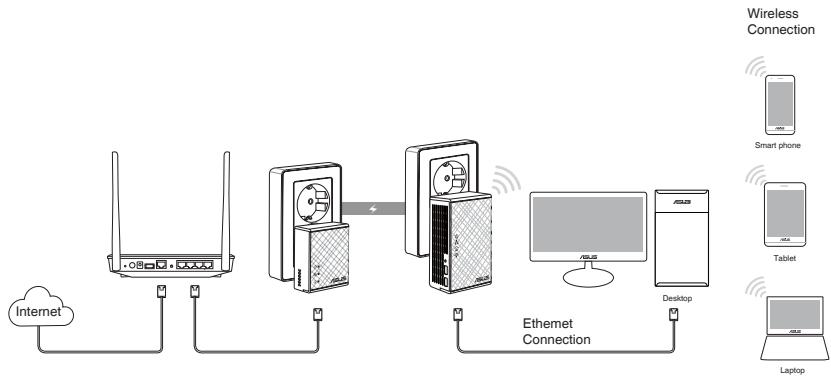

Instalação do PL-N12

1. Utilize o cabo de Ethernet/rede para ligar o PL-E41 ao router ou switch da sua rede. Ligue o PL-E41 a uma tomada elétrica.
2. Ligue o PL-N12 a uma tomada elétrica localizada no mesmo circuito. Aguarde que o LED de energia fique verde, indicando que o PL-N12 concluiu o arranque.
3. Aguarde que o LED de Powerline fique verde, indicando que o PL-N12 ligou com sucesso ao PL-E41 através de Powerline.
4. Ligue o seu dispositivo ao PL-N12 através de ligação com ou sem fios.

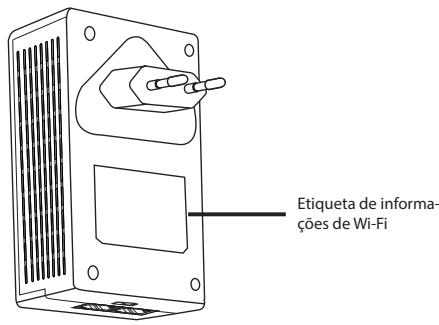

5. O SSID e a palavra-passe da ligação Wi-Fi está indicado na etiqueta de informações de Wi-Fi no PL-N12.

Emparelhamento de segurança

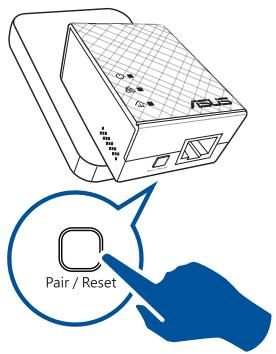

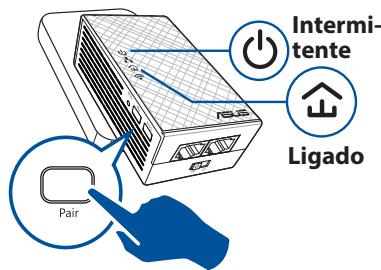

Criar uma rede Powerline segura

1. Prima o botão Emparelhar/Repor no PL-E14.

1. Prima o botão Emparelhar no PL-N12. Aguarde que o LED de Powerline acenda, indicando que foi criada uma rede Powerline segura.

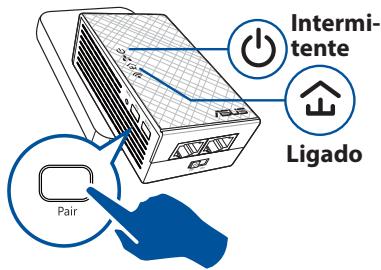

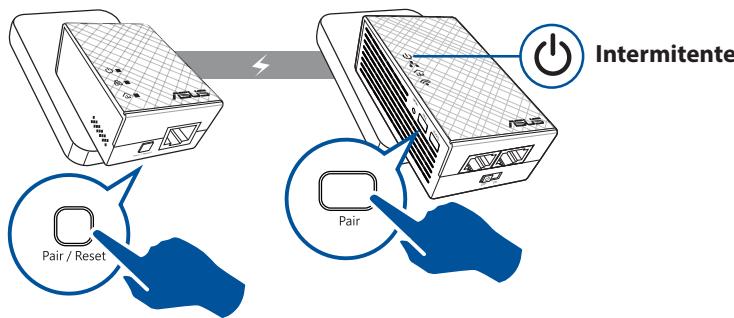

Ligar a uma rede Powerline segura

1. Prima o botão Emparelhar de um dispositivo Powerline na rede Powerline.

1. Prima o botão Emparelhar noutro extensor ou adaptador. Aguarde que o LED de Powerline acenda, indicando que o emparelhamento foi efetuado com sucesso.

Configurar as definições de ligação sem fios do PL-N12

Pode configurar as definições de ligação sem fios do PL-N12 através da função de Clonagem Wi-Fi ou da interface web.

Configurar através de Clonagem Wi-Fi

Utilize o nome da rede sem fios do seu router e a palavra-passe para configurar as definições do PL-N12.

1. Coloque o PL-N12 próximo do seu router e ligue ambos os dispositivos.
2. Prima o botão WPS no seu router.

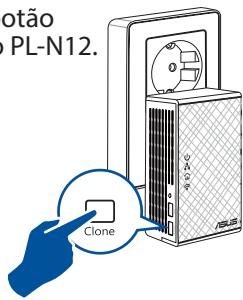

1. Prima o botão Clonar no PL-N12.

1. O PL-N12 e o router terão o mesmo nome de rede sem fios e a mesma palavra-passe.

NOTA: Se a função de Clonagem Wi-Fi for efetuada com sucesso, coloque o PL-N12 no seu local preferido. Se falhar, siga os passos em Configurar através da interface web.

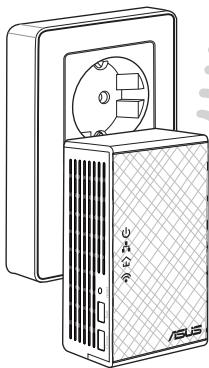

Configurar através da interface web

1. Configure o PL-N12 através de ligação com ou sem fios. Para mais detalhes, consulte a secção Setting up your PL-N12 (Instalação do PL-N12).

1. Aceda a Wireless (Sem fios) > General (Geral) e defina o SSID (nome da rede) e a PALAVRA-PASSE.
2. Quando terminar, clique em Apply (Aplicar).

Perguntas Frequentes (FAQ)

P1: Como fazer a reposição do PL-N12?

Com o PL-N12 ligado, utilize um alfinete para manter premido o botão Repor, até que o LED de Wi-Fi comece a piscar. Quando o LED de energia ficar verde e o LED de Wi-Fi estiver ligado, o processo de reposição está concluído.

P2: Os meus dispositivos não conseguem ligar à Internet.

Verifique a sua ligação à Internet. - Certifique-se de que os LEDs de Powerline acendem em todos os dispositivos Powerline da sua rede. Se não acenderem, tente emparelhar os dispositivos novamente. - Certifique-se de que todos os dispositivos estão ligados à mesma rede. - Certifique-se de que todos os extensores e adaptadores estão ligados ao mesmo circuito elétrico.

P3: O meu PL-N12 emparelhado não funciona (antes de o deslocar para um novo local).

• Tente emparelhar o seu extensor com o adaptador novamente. Para mais detalhes, consulte Pairing devices via the Pair button (Emparelhar dispositivos através do botão Emparelhar).
• Verifique se existem possíveis interferências que possam estar próximas dos extensores ou adaptadores, tais como, equipamentos de ar condicionado, máquinas de lavar e outros aparelhos elétricos.
• Certifique-se de que todos os dispositivos estão ligados à mesma rede.
• Certifique-se de que todos os extensores e adaptadores estão ligados ao mesmo circuito elétrico.
