MODE D'EMPLOI 20VCH1-3A.1 20VCH1-3A.19 20V Charger STERWINS

Nous vous remercions d'avoir acheté ce produit. Nous vous conseilons de dire attentivement la notice d'installation, d'utilisation et d'entretien. Nous avons consçu ce produit pour vous apporter entière satisfaction. Si vous avoir besoin d'aide, l'équipe de votre magasin est à vous dispose pour vous'accompagner.

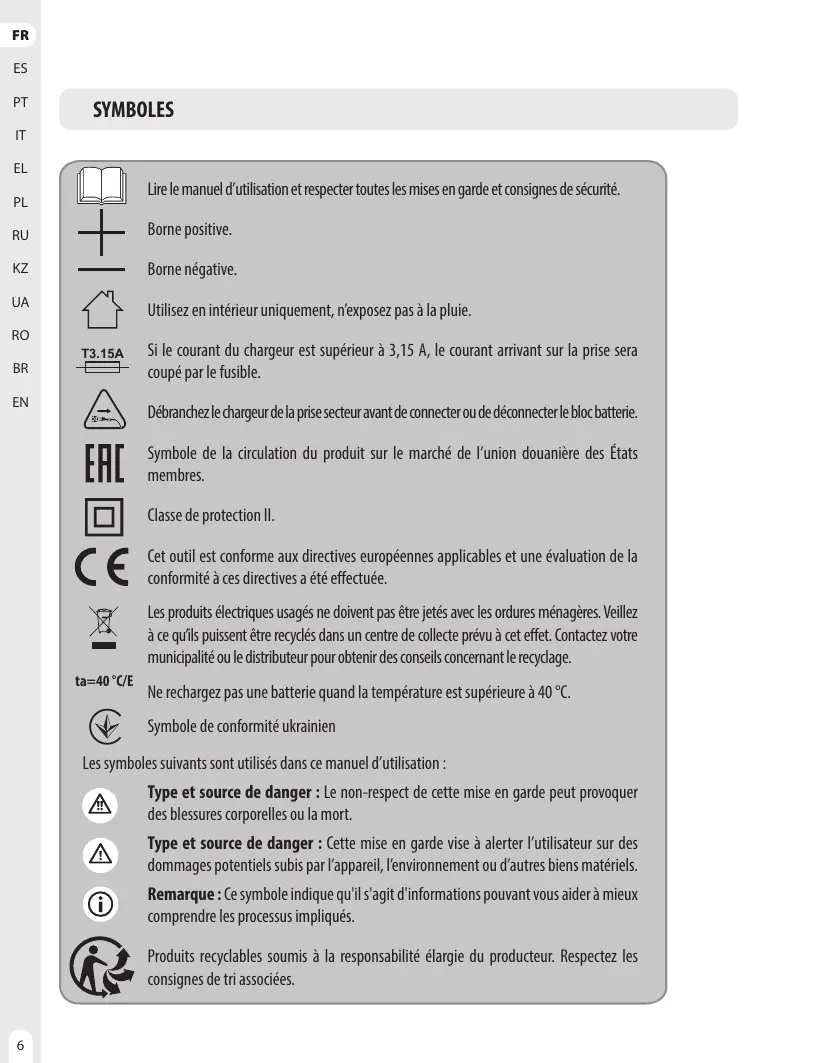

FR: Mentions Legales & Consignes de Sécurité

Lire le manuel d'utilisation et respecter toutes les mises en garde et consignes de sécurité.

Borne positive.

Borne négative.

Utilisez en interieur uniquement, n'expose pas à la pluie.

Si le courant du chargeur est supérieur à 3,15 A, le courant arrivant sur la prise sera coupé par le fusible.

Débranche le chargeur de la prise secteur avant de connecter ou de déconnecter le bloc batterie.

Symbole de la circulation du produit sur le marché de l'union douanière des États membres.

Classe de protection II.

Cet outil est conforme aux directives européennes applicables et une évaluation de la conformité à ces directives a été effectue.

Les produits électriques usages ne doivent pas être jetés avec les ordures menagères. Veiliez à ce qu'il sputient être recyclés dans un centre de collecte prévu à cet effet. Contactez votre municipalité ou le distributeur pour obtenir des conseils concernant le recyclage.

Ne rechargez pas une batterie quand la température est supérieure à 40^ .

Symbole de conformité ukrainien

Les symboles suivants sont utilisés dans ce manuel d'utilisation :

Type et source de danger : Le non-respect de cette mise en garde peut provoquer des blessures corporelles ou la mort.

Type et source de danger : Cette mise en garde visse à alerter l'utilisateur sur des dommages potentiels subsis par l'appareil, l'environnement ou d'autres biens matériels.

Remarque: Ce symbole indique qu'il s'agit d'informations pouvant vous aider a moins comprendre les processus impliqués.

Produits recyclables soumis à la responsabilité élargie du producteur. Respectez les consignes de tri associées.

INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : Lizez toutes les mises en garde et consignes. Ne pas respecter les mises en garde et les consignes peut provoquer une électrocution, un incendie et/ ou des blessures graves.

Conservez toutes les mises en garde et les consignes pour pouvoir vous y référer ultérieurement.

1. CONSERVEZ CE MANUEL D'UTILISATION: ce manuel contient des consignes de sécurité et d'utilisation importantes concernant votre chargeur.
2. Avant d'utiliser le chargeur, lisez le manuel dans son intégralité et prenez connaissance des symboles de mise en garde figurant sur le chargeur et la batterie.
3. L'appareil est concu pour charger des batteries Li-ion.
4. Les batteries non-rechargeables ne peuvent pas etre recharges avec ce chargeur.
5. La tension de l'alimentation électrique doit correspondre à cette spécifiée sur la plaque signalétique du chargeur.
6. Ne chargez pas de batterie en presence de liquides ou de gaz inflammables.
7. N'exposez pas le chargeur à la pluie ou à la neige.
8. Ne portez jamais le chargeur par son cable d'alimentation. Ne tirez jamais d'un coup sec sur le cable d'alimentation pour le débrancher de la prise électrique.
9. ÀpRES le chargement ou avant toute opération d'entretien ou de nettoyage, débranchez le chargeur de la source d'alimentation. Débranchez-le en tirant sur sa fiche et non pas sur son cable.
10. Veillez à ce que le cable soit place en sorte de ne pas risquer d'être endommagé, ni soumis à une pression, et que personne ne risque de marcher ou de trèbucher

INSTRUCTIONS DE SECURITÉ

dessus.

1. N'allumez pas le chargeur si son cable ou sa fiche est endommagé, remplacez la piece abimée immédiatement.
2. N'allumez pas et ne demontez pas le chargeur s'il a reçu un fort impact, s'il est tombé par terre ou a été endommagé de chaque manière que ce soit. Faites-le examiner par un réparateur qualifié. Une utilisation ou un réassemblage incorrect peut engendrer un risque d'incendie ou de chocolélectrique.
3. Le chargeur n'est pas conscience pour être utilisé sans surveillance par les jeunes enfants ou les personnes souffrant de certains handicap.
4. Les jeunes enfants doivent être surveillés pour garantir qu'ils ne jouent pas avec le chargeur.
5. Ne rechargez pas une batterie si la température est inférieure à 0^ ou supérieure à 40^ .
6. Ne tentez pas d'utiliser un transformateur sur volteur, un groupe electrogène ou une prise d'alimentation CC.
7. Pendant la recharge, la batterie doit être place dans un endroit bien aéré. Pour réduire les risques d'incendie, de chocolélectrique et de blessures, maintenez l'aire de travail au propre. Ne couvrez pas le chargeur et la batterie pendant le chargement.
8. Débranchez l'appareil avant de le nettoyer et quand vous ne l'utilise pas.
9. Utilisation en interieur seulement.
   20.Afin de vous prémunir contre les risques de chic électrique, n'immergez pas le chargeur, son cable d'alimentation ou sa fiche dans de l'eau ni aucun autre liquide.

INSTRUCTIONS DE SECURITÉ

Autres averissements :

A. Le chargeur ne doit pas etre utiliser avec des batteries ordinaires non rechargeables.
B. Assurez une aération suffisante.
C. Les informations relatives au courant et à la tension de la batterie doivent correspondre à celles du chargeur.
D. N'exposez pas le chargeur à des éclaboussures et à la pluie.
E. Debranchez l'appareil de la source d'alimentation avant d'insérer ou de-retirer une batterie.
F. Ne jetez pas les batteries usées ou endommagées dans de l'eau ou un feu. Les recommendations environnementales doivent être respectées.
G. Une batterie défectuese ou non rechargeable doit être traitée comme un déchet à part/dangereux. Déposez-la dans un point de collecte spécifique. Ne la jetez pas avec les déchets menagers normaux, dans de l'eau ou un feu.
H. Ne placez pas le chargeur pres d'une source de chaleur.
I. Pour réduire le risque de chocoléctrique, tirez sur la fiche et non sur le cable pour débrancher l'appareil.
J. Ne démontez pas le chargeur. Apportez-le dans un centre de réparation agréé si des opérations de maintenance ou de réparation sont requises. Une installation inappropriée peut entraîner un choc électrique, la mort ou un incendie.
K. Cet apparéil n'est pas conscience pour être utilisé par des personnes aux capacités physiques, mentales, sensorielles réduites, ou manquant d'expérience et de connaissances (y compris les enfants), sauf si une personne responsable de leur sécurité leur a donné les indications

INSTRUCTIONS DE SECURITÉ

L. nécessaires ou les surveillependant l'utilisation.
M. Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.
N. Ne laisses pas l'appareil fonctionner sans surveillance afin de prévenir le risque d'incendie, de brûlure et de chic électrique.
0. Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son agent de réparation ou une personne de qualification similaire afin d'éviter tout danger.

Pour réduire les risques d'incendie, de blessures corporelles et de dommages au produit dus à un court-circuit, n'immergez jamais votre outil, votre bloc-piles ou votre chargeur dans un liquide et ne laissez pas un liquide circuler à l'intérieur. Les fluides corrosifs ou conducteurs, tels que l'eau de mer, certains produits chimiques industriels, l'eau de Javel ou les produits contenant de l'eau de Javel, etc. peuvent provoquer un court-circuit.

CONSERVEZ CE MANUEL D'UTILISATION

TABLE DES MATIÈRES

1. Domaine d'utilisation du chargeur 20V
2. Description
3. Specifications techniques
4. Fonctionnement
5. Entretien
6. Dépannage
7. Protection de l'environnement
8. Garantie
9. Déclaration de conformité

1. DOMAINE D'UTILISATION DU CHARGEUR 20 V

Merci d'avoir acheté ce produit. Lisez le present mode d'emploi dans son intégralité et conservez-le pour pouvoir vous y référer ultérieurement.

Utilisez ce chargeur pour les produits U20 uniquement.

Si le produit est endommagé ou qu'il présente un defaulted, ne l'utilise pas et returnez-le auprès de votre revendeur.

Si vous donnez l'outil à une pierce personne, veuilles également lui transférer le présente mode d'emploi.

Gardez à l'esprit que notre équipement n'a pas été consq pour des applications commerciales, marchandes, professionnelles ou industrielles. Notre garantie sera annulée si l'appareil est utilisé à des fins commerciales, industrielles ou marchandes, ou à des finalités équivalentes.

2.DESCRIPTION

Cable d'alimentation
2 Bornes électriques
3 Capot anti-poussiere
4Voyant
5 Port de batterie
6 Trou de fixation murale

3. SPECIFICATIONS TECHNIQUES

Tension d'entrée :	100-240 V~
Puissance :	75 W
N° modulo :	20VCH1-3A.1/20VCH1-3A.1XXX
Fréquence d'entrée :	50/60 Hz
Tension de sortie :	21 V CC
Courant de sortie :	3 A max. (battery de 2,5 Ah) 20VBA2-25.1/20VBA2-25.1XXX 3 A max. (battery de 5 Ah) 20VBA2-50.1/20VBA2-50.1XXX
Modèle de pack batterie compatible:	2.5Ah: 20VBA2-25.1/20VBA2-25.1XXX 5.0Ah: 20VBA2-50.1/20VBA2-50.1XXX
Poids de l'appareil :	0,597 kg

4. FONCTIONNEMENT

Avertissement: n'utilise pas le chargeur en extérieur et ne l'explosez pas à des environnementss mouillés ou humides. Si de l'eau penètre dans le chargeur, cela accroit le risque de chic electrique.

Avertissement : gaz explosifs. Évitez toute flamme et étincelle. Assurez une ventilation ajustée pendant le chargement.

COMMENT UTILISER LE CHARGEUR

Le chargeur peut s'utiliser de deux manières :

1) En position horizontale: posez le chargeur a plat sur une table et stabilise-le.
2) En position verticale : Plantez deux clous dans un mur et accrochez le chargeur sur ces deux clous à la verticale.

Remarque: Le chargeur est muni de deux trouss pour une installation pratique. Plantez les clous dans le mur à 80 mm d'ecart. Utilisez des clous suffisamment solides pour supporter le poids du chargeur et de la batterie, et laissez depasser les clous du mur de 8 mm.

COMMENT RECHARGER LA BATTERIE

REMARQUE: La batterie lithium-ion est livrée partiellement chargée. Avant de l'utiliser pour la première fois, rechargez-la complètement.

1) Alignez la batterie sur le port du chargeur prévu à cet effet et faites-la coulisser vers le bas.
2) Branchez le chargeur dans une prise électrique appropriée. Levoyant clignote en vert pour indiquer que la recharge a commencé.
3) Une fois la recharge terminée, levoyant reste allumé en vert. La batterie est maintainant complètement rechargée. Débranchez le chargeur et retirez la batterie.

Remarque : Lorsque le chargeur seul est branché à une prise, le voyant s'allume en rouge. Pendant le chargement, il est impératif d'assurer une ventilation ajustée pour éviter d'endommager la batterie. La température du chargeur pendant le fonctionnement se situe entre 4^ et 24^

AVERTISSEMENT : Quand la batterie est déchargee après une utilisation continue ou quand elle a eté exposée à la lumière directe du soleil ou à de la chaleur, laissez-la refroidir avant de pouvoir la recharger complètement.

4. FONCTIONNEMENT

VOYANT DE RECHARGE

Voyants	Indicateurs	Statut
Voyant rouge	√	Sous tension
Voyant vert clignotant		Recharge normale
Voyant vert		Recharge terminée

COMMENT RETIRER LA BATTERIE DU CHARGEUR

Débranche le chargeur de l'alimentation.

Retirez la batterie du chargeur.

RECHARGER UNE BATTERIE FROIDE OU CHAude

Si la température de la batterie ne se situe pas dans la plage de températures normales, les voyants rouge et vert du chargeur clignoteront l'un après l'autre pendant le fonctionnement. Dans que la batterie refroidit à une température d'environ 45^ ou se rechauffe à une température de 5^ , le chargeur commencerait automatiquement à recharger et les deux voyants repasseront en mode normal.

5. ENTRETIEN

NETTOYAGE

Débranche l'appareil avant de le nettoyer. Assurez-vous que le chargeur est toujours exempt de débris et de salissures. Essuyez l'équipment avec un chiffon et/ou de l'air comprime. Nous vous recommendons vivement de nettoyer l'appareil après chaque utilisation.

RANGEMENT

Maintenez le chargeur au propre et exempt de débris.

Ne laissiez aucun corps étranger pénétrer dans ses cavités ou ses bornes. Nettoyez-le avec un chiffon sec. N'utilise pas de solvant ou d'eau et ne l'expose pas à des environnements mouillés.

• Débranchez le chargeur lorsqu'il ne contient pas de batterie.
• Rechargez la batterie avant de la ranger.
• Rangez le chargeur à température ambiente normale. Ne le rangez pas dans un endroit excessivement chaud. Ne placez pas le chargeur sous la lumière directe du soleil ou dans des endroits humides. Ne rechargez pas en extérieur. Rechargez la batterie uniquement à la température de la pierce. Attendez que la batterie ait refroidi avant de la recharger si elle est chaude.

Débranche l'appareil du secteur avant de l'entreinir ou de le nettoyer.

Les réparations doivent uniquement être faites par des personnes qualifiées en utilisant des pieces de rechange d'origine. Des réparations inappropriées peuvent entrainer un danger important.

Utilisez toujours des ampoules correspondant aux specifications mentionnées dans ce manuel.

Pour maximiser la durée de vie de la batterie, chargez-la complètement avant de la ranger.

• Àprous le chargement, la batterie peut être laissée sur le chargeur tant que ce dernier est débranché.
• Ne rangez pas la batterie sur l'outil.
• Rangez-la dans un endroit propre et sec. Recouvre-la pour offrir une protection supplémentaire.

TRANSPORT

Débranche l'appareil avant de le transporter et place le chargeur dans une boite pour éviter de l'exposer aux rayons du soleil pendant le transport.

La plage de températures autorisées est de -4^ à 50^ pendant le transport.

Protégéz le chargeur de tout impact violent ou vibrations fortes pouvant se produit pendant son transport dans un vehicule.

AVERTISSEMENT : L'utilisation d'accessoires autres que ceux recommandés dans cette notice d'utilisation peut présenter un risque de blessures corporelles.

AVERTISSEMENT: Court-circuiter les bornes d'une batterie peut provoquer des brûlures ou un incendie. Quand la batterie n'est pas utilisée, elle doit être rangiée à l'écart de tout objet métallique, tel que trombone, piece de monnaie, clé, clou, vis et tout autre petit objet métallique qui pourraitmetre en contact ses bornes.

6. DÉPANNAGE

Problèmes	Causes possibles	Actions correctives
Les voyants rouge et vert clignotent l'un après l'autre pendant le fonctionnement.	La plage de température n'est pas respectée	Attendez que la batterie attaigne une température normale pendant environ 30 secondes. Le chargement reprende une fois que la température de la batterie se situe entre 5 °C et 45 °C
Levoyant rouge clignote pendant le fonctionnement	Problème de batterie	Veuillez contacter un centre d'entretien/agréé.
Levoyant rouge s'allume une fois la batterie insérée sur le chargeur	Le chargeur est branché mais aucune batterie n'est détectée Les bornés de la batterie ne sont pas bien connectées.	Réinsérez la batterie sur le chargeur. Veuillez contacter un centre d'entretien/agréé.

7. PROTECTION DE L'ENVIRONNEMENT

Ce produitporteun symbole concernant la mise au rebut des déchets electriques et Electroniques. Cela signifie que ce produit ne doit pasetrejete avec les ordures menagères, mais qu'il doitetre déposé dans un systemé de collecte conforme à la directive européenne DEEE.L'appareil sera recyclé ou demantelé afin de réduire son impact sur l'environnement. Les équipements electriques et electroniques peuvent être dangereux pour I'environnement et pour la santé humaine car il contiennent des substances dangereuses.

8. GARANTIE

1. Les produits LEXMAN sont concus selon les standards de qualite des produits de bricolage les plus exigeants. Les produits LEXMAN sont couverts par une garantie de 36 mois a compter de leur date d'achat. Cette garantie s'aquise a tout defaut de fabrication ou de materiaiu. Aucune autre reclamation n'est receivable, quelle qu'en soit la nature, qu'elle soit directe ou indirecte, qu'elle porte sur des personnes et/ou sur du matériel.
2. Dans l'eventualité d'un problème ou d'un début, vous doivent toujours en premier lieu consulter toute distributeur LEXMAN. Dans la plupart des cas, le distributeur LEXMAN pourra résoudre le problème ou corriger le début.
3. Les réparations et les remplacements de pieces ne prolongent pas la période de garantie initiale.
4. Les problèmes qui découlement de l'usure ou d'un usage non approprié ne sont pas couverts par la garantie. Cela comprend entre autres les interrupteurs, les coupe-circuits de protection et les moteurs, dans les cas d'usure.

5. Voitre réclamation relative à la garantie ne peut être traitée que si :

6. Vous pouvez fournir une preuve d'achat dûment datede sous la forme d'un reçu.
   Aucune réparation et/ou aucun changement de pieces n'ont été effectués par un tiers.

7. L'outil n'a pas ete soumis a un usage imprope (surcharge de l'outil ou utilisation d'accessoires non approuves).
8. Aucun dégât n'a été causé par des influences extérieures ou des corps étrangers, tels que du sable ou des pierres.

9. Aucun dommage n'a ete cause par le non-respect des consignes de securite et des instructions d'utilisation.

10. Les dispositions de la garantie s'appliquent en konjection avec nos conditions de vente et de livraison.

11. Les outils défectueux doivent être returnés à LEXMAN via votre distributeur LEXMAN et seront réceptionnés par LEXMAN uniquement sils sont correctement emballés. Si le consommateur renvoie directement à LEXMAN des produits défectueux, LEXMAN ne pourraittraiter ces produits que si le consommateur paie les frais d'expédition.
12. Les produits livrés mal emballés ne seront pas acceptés par LEXMAN.

Cas non couverts par la garantie

1. Toute pièce devenant inutilisable à cause d'une utilisation impropre, commerciale, non soigneuse, néligente, ou à cause d'un accident, d'un entretien inapproprié ou d'une modification ; ou
2. Le produit, s'il n'a pas ete utilisé et/ou detenu conformément aux instructions du manuel d'utilisation ; ou
3. La dépréciation normale de la finition extérieure à cause de l'utilisation ou de l'exposition.
4. La garantie n'est valable que sur presentation d'une preuve d'achat.
5. La garantie est annulée si le produit est ouvert.
6. La garantie est annulée si les conditions de rangement ne sont pas correctement appliquées et si de l'humidité se trouve à l'intérieur du chargeur.
7. Ce produit n'est pas destiné à un usage professionnel.

SIMBOLOS

ta=40°C/E

Fr Ce produit est recyclable. S'il ne peut plus etre utilise, veuillerz l'apporter dans un centre de recyclage de déchets.

*Universal : Universe / compatible uniquement avec les produits Sterwins UP20, Lexman UP20 and Dexter UP20.
