Dimensions (L x l x H)	250 x 450 x 140 cm
Type de piscine	Hors-sol
Matériau	Bois
Forme	Rectangulaire
Échelle incluse	Oui
Type de filtration	Non précisé
Capacité approximative	Non précisé
Installation	Notice de montage incluse
Utilisation	Extérieure
Accessoires fournis	Échelle, système de filtration (probable)
Entretien	Non précisé
Poids	Non précisé
Garantie	Non précisé
Couleur	Bois naturel
Type de montage	Autoportante avec supports
Marque	Non précisé

FOIRE AUX QUESTIONS - L.450 X L.2.5 X H.1.4 M UBBINK

Quels sont les dimensions de l'UBBINK ?

Les dimensions de l'UBBINK sont L.450 cm x L.2.5 cm x H.1.4 m.

Comment assembler l'UBBINK ?

Pour assembler l'UBBINK, veuillez suivre le manuel d'instructions fourni dans l'emballage. Assurez-vous de disposer de tous les outils nécessaires avant de commencer.

Comment entretenir l'UBBINK ?

Pour entretenir l'UBBINK, nettoyez régulièrement les surfaces avec de l'eau savonneuse et un chiffon doux. Évitez les produits chimiques agressifs.

Que faire si l'UBBINK présente des fuites ?

Si vous constatez des fuites, vérifiez les joints et les raccords. Remplacez les pièces endommagées si nécessaire et assurez-vous que tout est correctement serré.

Où puis-je acheter des pièces de rechange pour l'UBBINK ?

Les pièces de rechange pour l'UBBINK peuvent être achetées auprès de revendeurs agréés ou sur le site officiel du fabricant.

Quelle est la garantie de l'UBBINK ?

L'UBBINK est couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez conserver votre preuve d'achat.

L'UBBINK est-il adapté à une utilisation en extérieur ?

Oui, l'UBBINK est conçu pour une utilisation en extérieur, mais il est conseillé de le protéger des conditions climatiques extrêmes lorsque cela est possible.

MODE D'EMPLOI L.450 X L.2.5 X H.1.4 M UBBINK

N° de série de la structure : ....

N° de série du liner : ....

A lire attentivement et à conserver pour consultation ultérieure

- Avertissement

AVANT PROPOS

Le bois, composant principal des piscines UBBINK® est un matériau vivant, susceptible de se déformer en cas de stockage dans de mauvaises conditions. Prenez soin de stocker les éléments en bois à plat dans un local frais et ventilé à l'abri du soleil et des intempéries.

• Avant l'assemblage, supprimer les éventuelles échardes des éléments en bois avec du papier abrasif».
• Les fentes, les noeuds et les cassures de petites tailles au niveau des languettes n'altèrent en rien la résistance mécanique du bois. Ils ne peuvent en aucun cas faire l'objet de réclamations.
  Ne pas boucher les fissures avec du mastic ou tout autre matériau.
• Il est recommandé de vous faire assister par un professionnel pour le montage.
• la margelle est un élément de finition. Il est formellement interdit de courir ou de s'asseoir dessus.
• le filtre doit être installé impérativement au dessous du niveau d'eau.

SECURITE

la sécurité de vos enfants ne dépend que de vous ! Le risque est maximum lorsque les enfants ont moins de 5 ans.

L'accident n'arrive pas qu'aux autres ! Soyez prêt à y faire face ! surveillez et agissez :

• L'utilisation d'un kit piscine implique le respect des consignes de sécurité décrites dans la notice d'entretien et d'utilisation. Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé, notamment celle des enfants
• la surveillance des enfants doit être rapprochée et constante ;
• désignez un seul responsable de la sécurité ;
• renforcez la surveillance lorsqu'il y a plusieurs utilisateurs dans la piscine ;
• imposez un équipement personnel de flottaison (personne ne sachant pas nager) ;
• apprenez à nager à vos enfants dès que possible ;
• mouillez nuque, bras et jambes avant d'entrer dans l'eau ;
• apprenez les gestes qui sauvent et surtout ceux spécifiques aux enfants ;
• interdisez le plongeon ou les sauts en présence de jeunes enfants ;
• interdisez la course et les jeux vifs aux abords de la piscine ;
• n'autorisez pas l'accès à la piscine sans gilet ou brassière pour un enfant ne sachant pas bien nager et non accompagné dans l'eau ;
• pensez à enlever l'échelle bois extérieure après chaque utilisation afin de supprimer l'accès de votre piscine hors surveillance.
• ne laissez pas de jouets à proximité et dans le bassin qui n'est pas surveillé ;
• maintenez en permanence une eau limpide et saine ;
• stockez les produits de traitement d'eau hors de la portée des enfants ;
• n'utilisez pas d'objets coupants ou pointus dans la piscine (pouvant endommager le liner).
• ne mettez jamais de produits de traitement directement dans l'eau (cela pourrait provoquer des tâches sur le liner).
• Interdire l'accès au bassin en cas de détérioration du ou des systém(s) de filtration
• toutes les filtrations suivent la norme EN 60335-2-41 (France : NF C15-100) stipulant que tout appareil électrique installé à moins de 3,50m du bassin et librement accessible doit être alimenté en très basse tension 12V. Tout appareil électrique alimenté en 220-240 VAC doit être situé à au moins 3,50m (fiche de prise) et 2,00 m (appareil électrique)

du bord du bassin. Demandez l'avis du fabricant pour toute modification d'un ou plusieurs éléments du système de filtration.

• La pompe de filtration doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel (DDR), de courant différentiel de fonctionnement assigné ne dépassant pas 30mA (Pompe pour piscine de classe I).
• Lorsque le le câble d` alimentation électrique es endommagé, il doit être remplacé par le fabricant, son représentant due service clientèle ou une personne qualifiée afin d'eviter tout danger.
• Surveiller la boulonnerie et la visserie (par exemple: traces de rouille) lorsque c'est possible
• Lors des travaux éventuels d'excavation, sécuriser les parois latérales de la fosse.

prévoyez :

• téléphone accessible près du bassin pour ne pas laisser vos enfants sans surveillance quand vous téléphonez ;
• bouée et perche à proximité du bassin ;
• par ailleurs, certains équipements peuvent contribuer à la sécurité :

a) barrière de protection dont le portail sera constamment maintenu fermé (par exemple une haie ne peut être considérée comme une barrière) ;

b) couverture de protection manuelle ou automatique correctement mise en place et fixée ;

c) détecteur électronique de passage ou de chute, en service et opérationnel ;

mais ils ne remplacent en aucun cas une surveillance rapprochée ;

en cas d'accident :

• sortez l'enfant de l'eau le plus rapidement possible ;
• appelez immédiatement du secours et suivez les conseils qui vous seront donnés ;
• remplacez les habits mouillés par des couvertures chaudes ;
• mémoriser et afficher près de la piscine les numéros de premiers secours :
• N° urgence européen : 112
• Centre antipoison

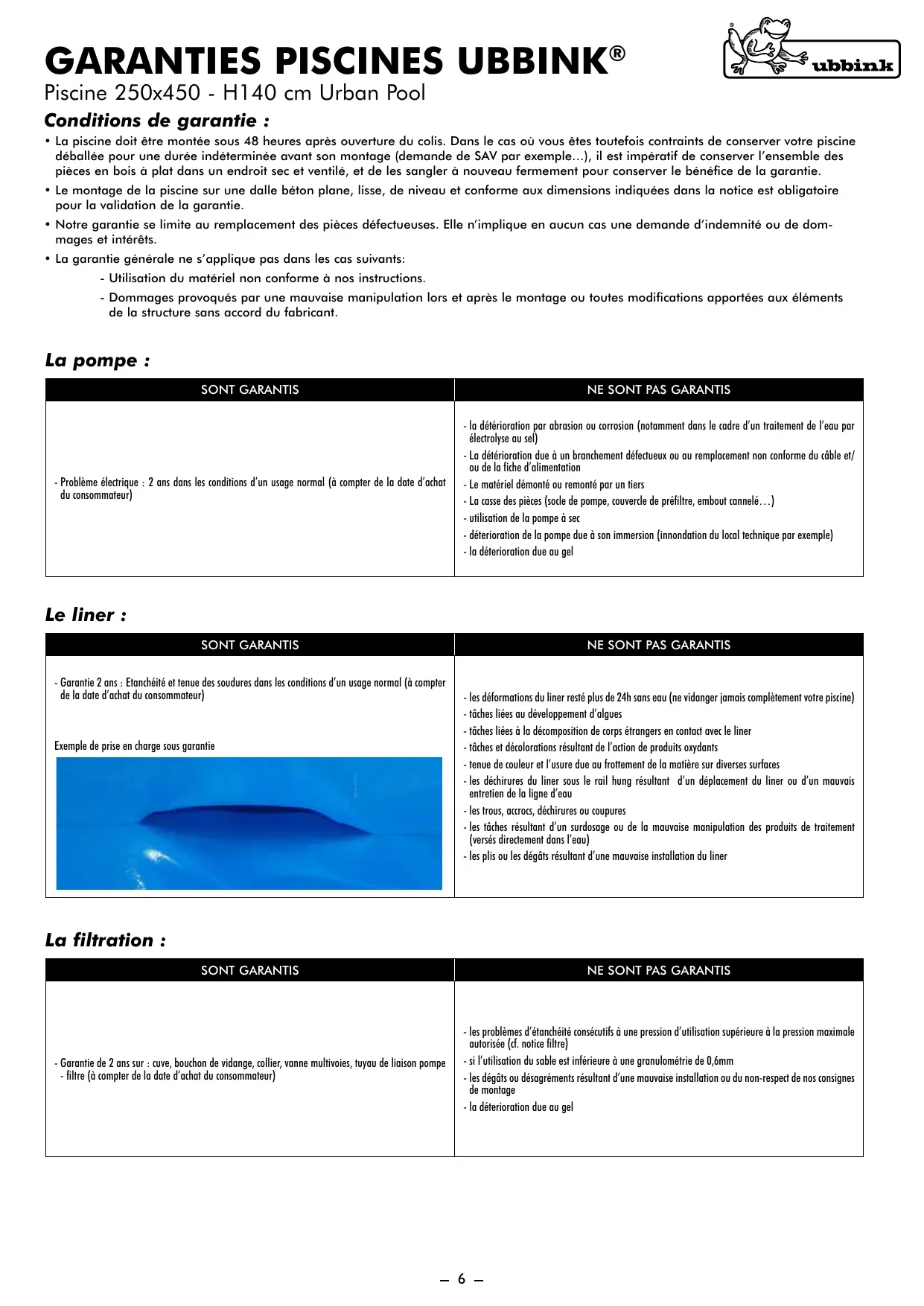

Conditions de garantie :

• La piscine doit être montée sous 48 heures après ouverture du colis. Dans le cas où vous êtes toutefois contraints de conserver votre piscine déballée pour une durée indéterminée avant son montage (demande de SAV par exemple...), il est impératif de conserver l'ensemble des pièces en bois à plat dans un endroit sec et ventilé, et de les sangler à nouveau fermement pour conserver le bénéfice de la garantie.
• Le montage de la piscine sur une dalle béton plane, lisse, de niveau et conforme aux dimensions indiquées dans la notice est obligatoire pour la validation de la garantie.
• Notre garantie se limite au remplacement des pièces défectueuses. Elle n'implique en aucun cas une demande d'indemnité ou de dommages et intérêts.
• La garantie générale ne s'applique pas dans les cas suivants:
• Utilisation du matériel non conforme à nos instructions.
• Dommages provoqués par une mauvaise manipulation lors et après le montage ou toutes modifications apportées aux éléments de la structure sans accord du fabricant.

La pompe :

SONT GARANTIS

NE SONT PAS GARANTIS

- Problème électrique : 2 ans dans les conditions d’un usage normal (à compter de la date d’achat du consommateur)

- la détérioration par abrasion ou corrosion (notamment dans le cadre d’un traitement de l’eau par électrolyse au sel)- La détérioration due à un branchement défectueux ou au remplacement non conforme du câble et/ou de la fiche d’alimentation- Le matériel démonté ou remonté par un tiers- La casse des pièces (socle de pompe, couvercle de préfiltre, embout cannelé...) - utilisation de la pompe à sec- déterioration de la pompe due à son immersion (innondation du local technique par exemple)- la détérioration due au gel

Le liner :

SONT GARANTIS

NE SONT PAS GARANTIS

- Garantie 2 ans : Etanchéité et tenue des soudures dans les conditions d’un usage normal (à compter de la date d’achat du consommateur)Exemple de prise en charge sous garantie

- les déformations du liner resté plus de 24h sans eau (ne vidanger jamais complètement votre piscine)- tâches liées au développement d’algues- tâches liées à la décomposition de corps étrangers en contact avec le liner- tâches et décolorations résultant de l’action de produits oxydants- tenue de couleur et l’usure due au frottement de la matière sur diverses surfaces- les déchirures du liner sous le rail hung résultant d’un déplacement du liner ou d’un mauvais entretien de la ligne d’eau- les trous, accrocs, déchirures ou coupures- les tâches résultant d’un surdosage ou de la mauvaise manipulation des produits de traitement (versés directement dans l’eau)- les plis ou les dégâts résultant d’une mauvaise installation du liner

La filtration :

SONT GARANTIS	NE SONT PAS GARANTIS
- Garantie de 2 ans sur : cuve, bouchon de vidange, collier, vanne multivoies, tuyau de liaison pompe- filtre (à compter de la date d'achat du consommateur)	- les problèmes d'étanchéité consécutifs à une pression d'utilisation supérieure à la pression maximale autorisée (cf. notice filtre)- si l'utilisation du sable est inférieure à une granulométrie de 0,6mm- les dégâts ou désagréments résultant d'une mauvaise installation ou du non-respect de nos consignes de montage- la déterioration due au gel

Le bois un matériau qui demeure naturel

Le bois est un matériau naturel, il peut présenter des imperfections. Un certain nombre d'entre elles sont normales et superficielles. Elles sont exclues du cadre de la garantie car elles n'influent en rien sur la résistance et la pérennité de votre piscine.

Différences de teinte

Nervures et nœuds longs

Rétention de produits d' étuve

Moisissures superficielles

Fentes, gerces et fissures

Le bois est sujet aux variations dimensionnelles en fonction du taux d'humidité et de la température. Lorsqu'il sèche, il se rétracte de façon irrégulière, entrainant l'apparition de fentes. Celles-ci peuvent être impressionnantes mais pourtant, elles ne nuisent en rien aux caractéristiques mécaniques et à la résistance du produit.

Remontées de résine

Lors du traitement autoclave des essences résineuses, l'alternance de vide et pression peut amener à la surface du bois des résidus collants de résine. Pour les enlever, il suffit de les gratter délicatement avec un outil approprié.

Différences de teinte

Toutes les essences de bois présentent des variations de teinte. L'exposition du bois aux rayons UV va nettement les atténuer.

Présence de noeuds

Les noeuds correspondent à la trace des branches de l'arbre. Nos bois sont sélectionnés pour en limiter au maximum la quantité et la taille.

Rétention de produits d'étuve

Les bois traités autoclaves présentent fréquemment des traces verdâtres ou blanchâtres en surface qui disparaissent avec le temps.

Moisisures superficielles

Les bois sont sujets aux moisissures provoquées par des champignons microscopiques. Ce phénomène superficiel renforcé par la chaleur, l'humidité et le manque d'aération se caractérise par des taches allant du bleu clair au bleu noir. Un simple essuyage ou l'exposition du bois à l'extérieur permettent de les éliminer facilement. Rappelons que les bois traités classe 4 sont bien sûr protégés contre les attaques de champignons.

Traitement supplémentaire

Aucun traitement ou application supplémentaire d'un produit de protection du bois de votre piscine Ubbink® n'est nécessaire. Soumis aux rayons UV, le bois grisaille avec le temps sans que cela nuise à sa durabilité. Vous pouvez toutefois appliquer une lasure microporeuse compatible avec le traitement autoclave pour préserver sa couleur d'origine si vous le souhaitez.

Stockage et montage de votre piscine

Si vous ne souhaitez pas monter votre piscine immédiatement, il est nécessaire de stocker convenablement votre colis, sans le déballer, dans un endroit frais et ventilé, ou à défaut, à l'abri des intempéries et du soleil. Si toutefois vous étiez contraint de déballer votre piscine, il serait impératif de reconditionner le colis, madriers à plats, et de le sangler à nouveau fermement. Une fois déballée, le montage de la structure doit être effectué dans les 48/72h.

SONT GARANTIS

- Garantie de 15 ans contre le pourrissement et les attaques d'insectes xylophages (à compter de la date d'achat du consommateur) dans le cadre d'une pose sur dalle béton, lisse et de niveau

- les changements de couleur du bois dus aux effets climatiques- les déformations naturelles (fentes, gerces, et noeuds qui ne nuisent en aucun cas à la résistance mécanique du bois)- les imperfections n'influant pas sur la solidité de la structure : remontées de résine, différence de teinte des madriers, rétention de produits d'étuve donnant au bois un aspect verdatre et les moisissures superficielles de couleur grise/noire résultant d'un manque d'aération de la structure emballée.- les défauts de montage ou de stockage entraînant la déformation des lames de paroi (montage effectué longtemps après avoir ouvert le colis sans l'avoir re-sanglé)- la déformation des madriers par la pression de l'eau qui n'altère en rien la résistance mécanique de la piscine- la déformation de la structure résultant d'un montage sur dalle non conforme- une dégradation de la structure résultant d'une pose semi enterrée ou enterrée non conforme (nappe d'étanchéité et remblai au gravillon obligatoires)- une dégradation de la structure résultant d'un traitement du bois au moyen de produits aquaphobes ne permettant pas au bois de respirer : goudron, vernis, lasures...- les cassures ou absences de languettes inférieures à 30cm qui n'altèrent pas la résistance mécanique de la piscine- les légères déformations n'empêchant pas l'emboitement des madriers

NE SONT PAS GARANTIS

Service Après-Vente UBBINK®

Piscine 250x450 - H140 cm UrbanPool

IMPORTANT : Le SAV ne sera traité qu'avec les points de vente.

- Pièces obligatoires pour appliquer la garantie :

√ Ticket de caisse / preuve d'achat.
√ Photo de la pièce abimée ou du problème rencontré
√ Bon de garantie ci-dessous dûment complété
√ N° de série

Exemple pour un problème concernant la structure :

360 - H200 GB N° 123

N° apparaissant sur notice

1231950

N° apparaissant sur bâche blanche

Exemple pour un problème concernant le liner :

N° apparaissant sur carton d'emballage

Magasin :	Client :
Ville :	Adresse :
Contact	Ville :
Tél Direct :	Tél :

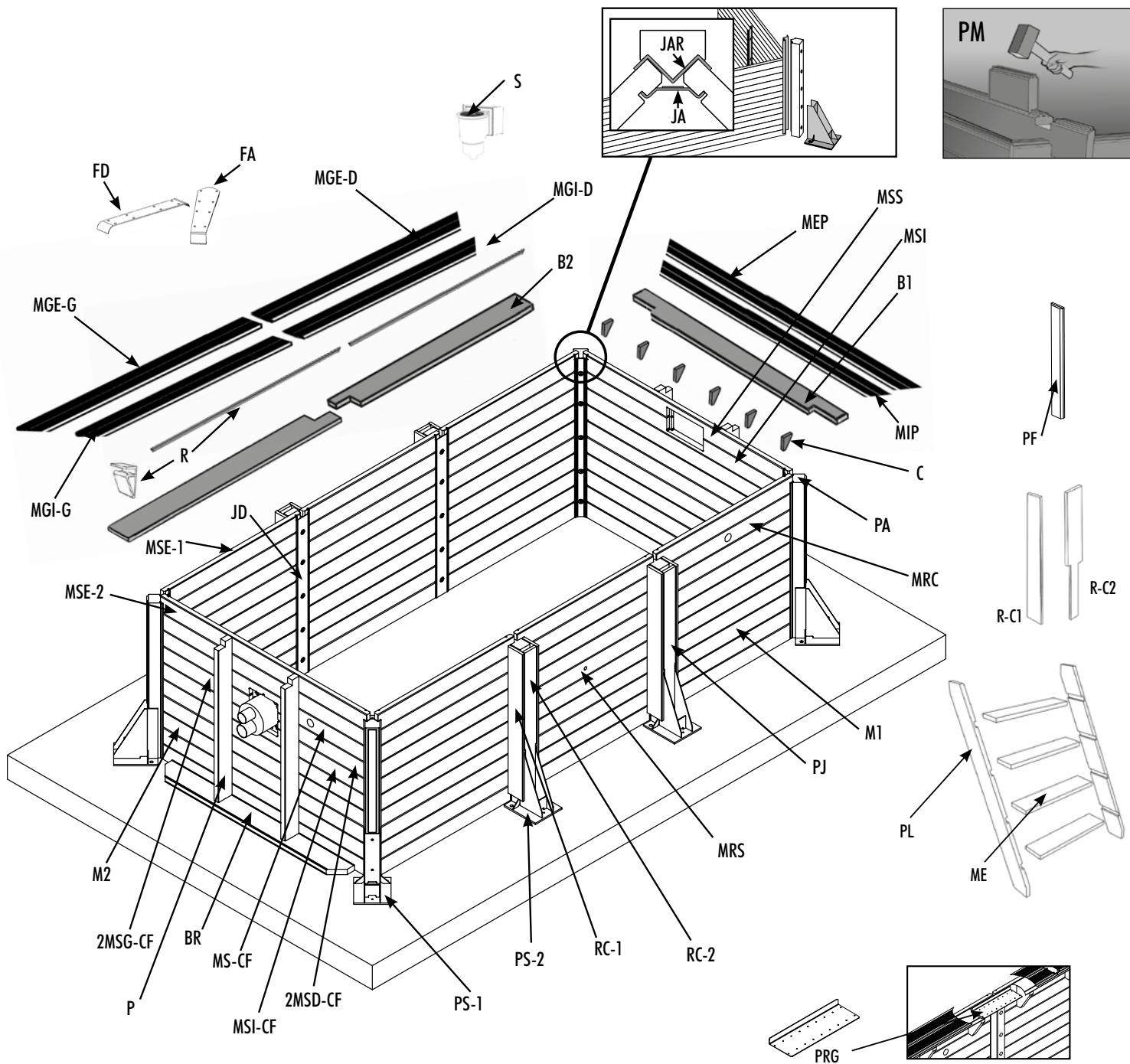

Code	Réf.	Désignation	Qté Colis	Qté SAV
PL	7100201	Paire de limons pour échelle bois H120/130 cm	1
M1	7514854	Madrier 45 x 145 x 1310 mm	52
M2	7514855	Madrier 45 x 145 x 1980 mm	14
MSE-1	7514856	Madrier supérieur 45 x 135 x 1310 mm	6
MSE-2	7514857	Madriér supérieur 45 x 135 x 1980 mm	1
MSS	7514871	Madrier skimmer supérieur 45 x 135 x 1980 mm	1
MSI	7514872	Madrier skimmer inférieure 45 x 145 x 1908 mm	1
MS-CF	7514873	Madrier sup. counter flow + refoulement skimmer 45 x 145 x 1980 mm	1
2MSD-CF	7514874	1/2 Madrier droit nage à contre courant 45 x 145 x 852,5 mm	1
2MSG-CF	7514875	1/2 Madrier gauche nage à contre courant 45 x 145 x 852,5 mm	1
MSI-CF	7514876	Madrier inférieur nage à contre courant 45 x 145 x 1980 mm	1
MRC	7514877	Madrier prise balai 45 x 145 x 1310 mm	1
MRS	7514878	Madrier pool spot 45 x 145 x 1310 mm	1
PA	7514260	Poteau d'angle P1 100x115x1288mm	4
PJ	7504340	Poteau de jonction P2 100x120x1288 mm	4
B-1	7514879	Bastaing encoché 45 x 170 x 2428 mm	2
B-2	7514880	Bastaing encoché 45 x 170 x 2214 mm	4
BR	7514882	Bastaing inférieur pour renfort de paroi 45 x 170 x 1745 mm	2
P	7514881	Poteau de renfort 45 x 135 x 1350 mm	4
PS-1	7504346	Platine de support acier galvanisé 300 x 255 mm	4
PS-2	7504380	Platine de support acier galvanisé 300 x 255 x 1153 mm	4
R-C1	7514944	Revêtement en bois, partie latérale 1218 x 145 x 22 mm	8
R-C2	7514945	Revêtement en bois, partie centrale 1218 x 115 x 22 mm	4
JA	7504347	Jonction d'angle acier galvanisé 100 x 1312 mm	4
JAR	7514258	Jonction d'angle renfort acier galvanisé 119x1288 mm	4
JD	7504348	Jonction droite acier galvanisé 118 x 1312 mm	4
PF	7504358	Profil finition 850 x 60 x 10 mm	4
PRG	7514889	Profil de renfort galvanisé	2
MEP	7514883	Margelle extérieure petite 27 x 145 x 2478 mm	2
MIP	7514884	Margelle intérieure petite 27 x 145 x 2188 int.	2
MGE-D	7514885	Margelle extérieure droite 27 x 145 x 2239 mm angle 45°	2
MGE-G	7514886	Margelle extérieure gauche 27 x 145 x 2239 mm angle 45°	2
MGI-D	7514887	Margelle intérieure droite 27 x 145 x 2094 mm angle 45°	2
MGI-G	7514888	Margelle intérieure gauche 27 x 145 x 2094 mm angle 45°	2
R	7514016	Rails d'accrochage Hung 2.06 ml	6
C	7514048	Console 45 x 230 x 170 mm	17
ME	7514052	Marche 28x145x600 mm	4
PM	7514114	Pièce martyre 45x135x280 mm	2
	7514149	Sac de sable (25 Kg)	3
	7514750	Echelle inox 3 marches	1

	7504297	Pompe Poolmax TP50 - 0,37 kw - 0,50 HP - Qmax 12.600 l/h	1
	7514704	PoolFilter Filtre à sable ø400 mm- débit 17m^3/h - 3,5 bar - cap. 50kg - 6 voies	1

Code	Réf.	Désignation	Qté Colis	Qté SAV
S	7514019	Skimmer bouche large inclus buse de refoulement	1
	7514024	Feutre de protection paroi piscine 170gr/m^2 - L 1,35 x l 15,3 m	1
	7514822	Feutre de protection sol piscine 200gr/m^2 - L 2,00 x l 5,0m	1
	7514147	Ensemble prise balai pour skimmer bouches large et étroite	1
FA	7514758	Kit 4 pièces finition margelles alu 45d incl quincaillerie pour fixation - piscine rectangulaire	4
FD	7514829	Finition droite aluminium anodisée margelle piscine rectangulaire	2
	7514753	Lot de 2 ancres pour support échelle piscine rectangulaire	1

	7514891	Plaque de fixation pour la nage à contre courant	1
	7514892	Unité de boîtier de la nage à contre courant	1
	7514894	Pompe de la nage à contre courant, 2,5HP, 230 V CA~50Hz	1
	7514893	Unité de commande de la nage à contre courant	1
	7514896	Coffret électrique Urban Pool®	1
	7504615	Pool Spot 350 LED Plus	1

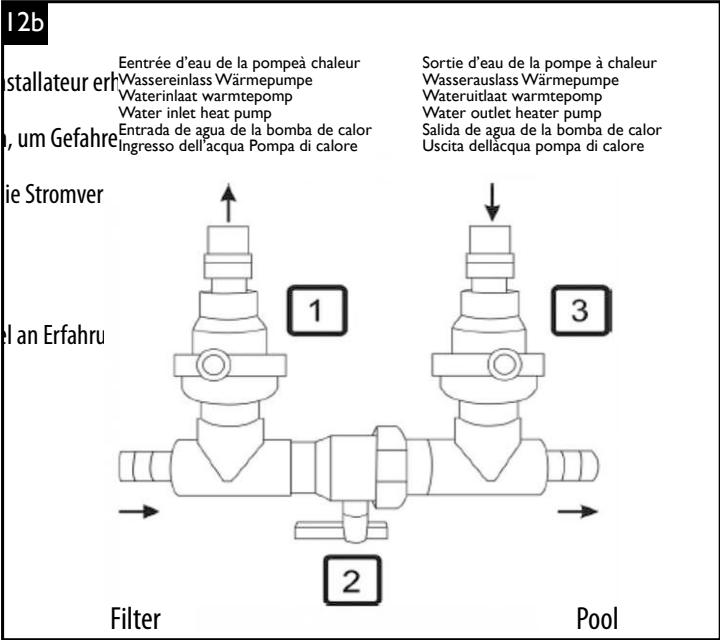

	7505523	Heatermax INVERTER 20	1
	7514895	Kit plomberie PVC nage à contre courant+ Heatermax INVERTER 20	1
	7514208	Kit plomberie	1
	7514302	Tubes PVC, ∅ 50 mm, 1 m	8
	7514673	Profil de finition rails liner (m)	19
	7514129	Tuyau souple, 25 m, ∅ 50 mm	1

	7514831	Kit quincaillerie	1
Code	Réf.	DÉTAIL DU KIT QUNCAILLERIE	Qté Colis	Qté SAV
A1	7514516	Sachet consoles + renforts - Vis 6 x 90 Torx	3
A3	7514638	Sachet consoles + renforts - Vis 6 x 90 Torx	1
C2	7514639	Sachet rails - Hung - Vis 4 x 40	1
DMP2	7514618	Sachet vis margelles - Vis 5 x 50 Torx	2
J1	7504411	Sachet fixation poteaux - Boulons + écrous 12 x 160	1
K3	7514847	Sachet fixation poteaux - Boulons + écrous 12 x 120	1
P1	7514273	Sachet fixation sabot metallique - Goujons d'ancrage 20 x 160 + capuchons	1
P3	7514938	Sachet fixation sabot metallique - Goujons d'ancrage 8 x 90 + capuchons	1
N	7514275	Sachet echelle bois	1
M	7514276	Sachet fixation planches caches bois - Clous 2,3 x 45	1
T1	7514935	Sachet vis profil renfort galvanisé - Vis 5 x 40 Torx	2

	7514833	Liner 75/100 bleu 250 x 450 - H140 cm	1
ou
	7514907	Liner 75/100 beige 250 x 450 - H140 cm	1
ou
	7514908	Liner 75/100 gris 250 x 450 - H140 cm	1

Garantie UBBINK® POOL

Schwimmbad 250x450 - H140 cm UrbanPool

Garantiebedingungen:

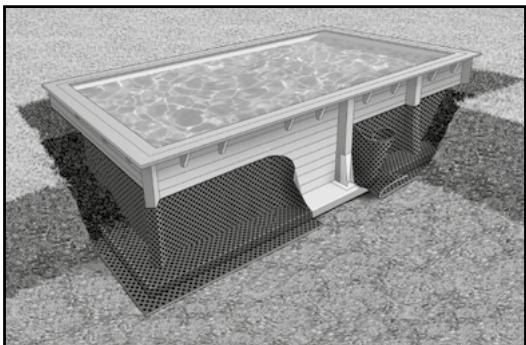

- Principe de la piscine Enterrée ou semi enterrée

Avant de débuter le montage, assurez vous que vous disposez bien de l'ensemble des pièces.

IMPORTANT : Si vous choisissez d'enterrer ou semi enterrer votre piscine, veillez à positionner votre pompe et le groupe de filtration au même niveau que le bas de la piscine dans un local fermé et étanche. Pour le bon fonctionnement du groupe de filtration, celui-ci doit toujours se trouver au dessous du niveau d'eau.

ATTENTION : pour une piscine enterrée ou semi enterrée vous devez, avant la première mise en eau, vous équiper d'un système de sécurité conforme aux normes exigées dans votre pays, pour vous prévenir des noyades. Dans le cas d'un enterrement ou semi enterrement de la piscine, la partie de la structure ensevelie doit être protégée au moyen d'une nappe d'étanchéité tel qu'indiqué ci dessous. Le non-respect de cette directive entraine la perte de garantie 15 ans contre pourrissement et attaque d'insectes.

Lors des travaux d'excavation être sûr de sécuriser les parois latérales.

1 Structure en bois de la piscine 2 Gravier concassé tout autour de la piscine 3 Nappe d'étanchéité HDPE 4 dalle en béton en-dessous de la piscine 7504635

• Poser la nappe d'étanchéité (non fourni) sur la paroi extérieure pour drainer les eaux de pluie. La hauteur du film doit correspondre au niveau du remblai.
• Le côté à excroissance est posé sur la structure de la piscine pour créer un coussin d'air entre le gravier concassé et les parois de la piscine. La structure à excroissance garantit une bonne répartition de la pression des remblais tout en assurant une faible charge ponctuelle (résistance à la compression : 250 kN/m²)
• Le remblaiement du pourtour de la piscine doit être effectué après sa mise en eau. Il doit être exclusivement réalisé avec du gravier concassé

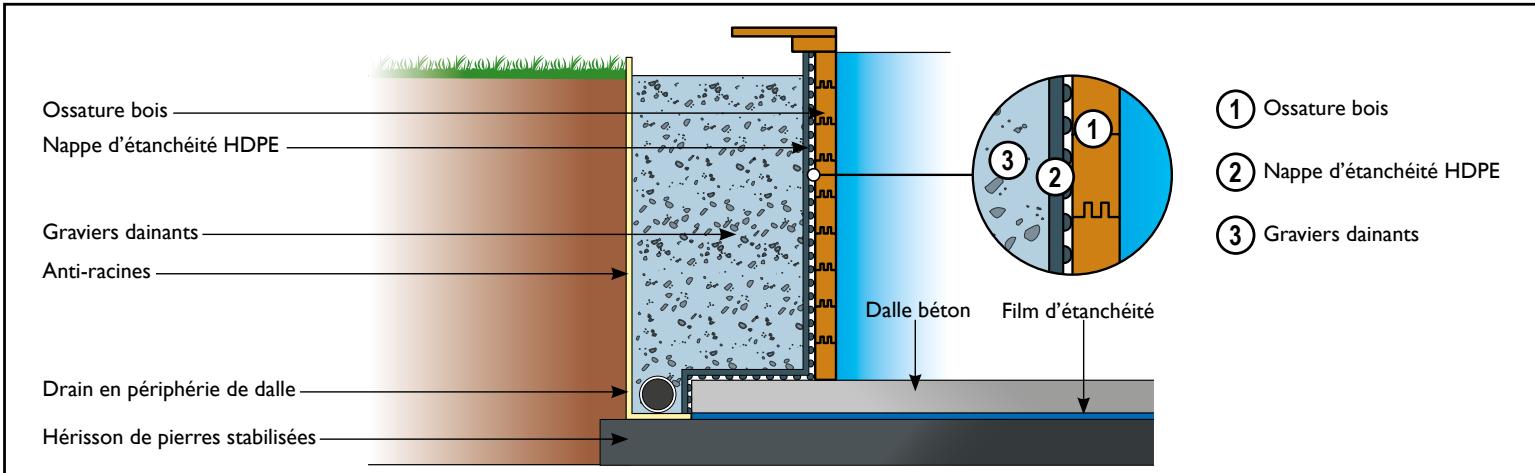

Graviers drainants Graviers drainants Anti-racines Dalle béton Hérisson de pierres stabilisées Nappe d'étanchéité HDPE Drain en périphérie de la dalle Terrain naturel

Ossature bois Nappe d'étanchéité HDPE Graviers dainants Anti-racines Drain en périphérie de dalle Hérisson de pierres stabilisées Dalle béton Film d'étanchéité ① Ossature bois ② Nappe d'étanchéité HDPE ③ Graviers dainants

1 - Montage paroi	Toutes les instructions contenues dans la présente notice d'utilisation, et se référant à des installations électriques (boî tier électrique, système à contre-courant, système de filtration, spot pour piscine et pompe à chaleur), sont exclusivement réservées à l'électricien qualifié.
2 - Pose renforts et consoles
3 - Préparation des parois
4 - Installation feutre de fond et liner
5 - Découpe de l'installation de la nage à contre courant
6 - Découpe buses de refoulement, prise balai et skimmer
7 - Découpe et installation du spot
8 - Installation des margelles et finition aluminium anodisé
9 - Échelles
10 - Raccordement de l'installation de la nage à contre courant
11 - Raccordement de l'installation de filtre
12 - Raccordement de la pompe à chaleur
13 - Raccordement de l'aspirateur de fond de piscine automatique. (L'aspirateur Poolcleaner est optionnel. Il n'est pas inclus dans les équipements fournis)
14 - coffret électrique
15 - Utilisation de l'installation de la nage à contre courant

Montage paroi

- Orienter la piscine de façon à positionner l'entrée du ou des skimmers face aux vents dominants afin d'optimiser l'évacuation des particules en surface.

la - Placez les poteaux en bois dans les socles métalliques. Il y a des socles métalliques courts (PS1) et longs (PS2), veillez à ce qu'ils soient mis sur les bonnes positions !

Ib - Mettre à niveau le premier rang de madrier. Les languettes étant destinées à aligner correctement les madriers lors de leur emboitement, leur absence ou cassures de petites tailles ne nuisent en aucun cas à la résistance mécanique du bois, à la solidité et au montage de la piscine.

1c - Maintenir en place ces madriers à l'aide des montants métalliques (angle et droit). Fixer avec le boulon du bas 12x160 sans serrer. Positionner l'ensemble des boulons du sachet J et K : 12 x 160 pour les socles métalliques et 12 x 120 dans la partie supérieure des poteaux.

Id - Continuer l'assemblage des madriers en utilisant la pièce martyre prévue à cet effet.

Ie - If - Mettre les madriers de la nage à contre-courant sur les rangs 6/7/8 en face du skimmer. Mettre les madriers inférieur et supérieur skimmer sur les rangs 9/10 en face de la nage contre-courant. Mettre le madrier du Pool Spot au 6ème rang sur une paroi à gauche ou à droite du skimmer. Mettre le madrier prise balai au 8ème rang sur une paroi à gauche ou à droite du skimmer.

Ig - Mettre en place les madriers restants.

Ih- Contrôlez l'alignement des madriers inférieurs et supérieurs skimmer ainsi que ceux de la nage à contre-courant.

Ii - Contrôler impérativement l'alignement des sabots (cordeau) et les diagonales (ruban 10 m); A = B

Ij - Serrer l'ensemble des boulons sur l'ensemble des poteaux.

Ik - Préparer le perçage des madriers supérieurs en respectant les côtes.

II - Percer le trou central (diam. 8 mm), frapper le premier goujon d'ancrage 8 x 90 et serrer. Percer les trous restants (diam. 20 mm), frapper les goujons d'ancrage 20 x 160 et serrer. Répéter l'opération sur chaque socle.

Im - Clouter les planches de finition sur les poteaux. Procéder de même pour les revêtements bois RC-1 et RC-2.

Pose renforts et consoles

2a - Commencez par fixer la plaque métallique fournie PRG sous les planches de support à l'aide des vis. Positionner les renforts horizontaux au ras du bord supérieur à l'extérieur de la structure. Mettre à niveau et visser par l'intérieur de la piscine, jusqu'à noyer les têtes de vis.

2b - Pré percer 3 trous diamètre 6 mm (sur les angles).

2c - Agrandir les trous sur 45 mm de profondeur à laide d'une mèche plate diamètre 12 mm et visser a l'aide de 3 vis 6x90.

2d- Pré percer 3 trous diamètre 6 mm et visser aux jonctions à l'aide de 3 vis 6x90.

2e - Positionner les consoles en respectant le sens haut-bas, tracer leurs emplacements, percer et visser jusqu'à noyer les têtes de vis.

2f - Visser le renfort horizontal avec les consoles.

Préparation des parois

3a - Visser la bouche du skimmer dans le madrier supérieur à l'aide de 2 vis à tête ronde à prélever du sachet visserie fournies dans le carton du skimmer.

3b - Installer le joint extérieur carré skimmer ainsi que le corps du skimmer.

3c - Fixer l'ensemble au moyen des 8 vis à tête ronde à prélever du sachet visserie fourni dans le carton du skimmer en serrant efficacement pour une bonne étanchéité. (Visser à la main).

3d - Joints d'étanchéité. Poser un joint rectangulaire sur le cadre skimmer en s'assurant de sa bonne adhérence. Au refoulement et à la prise balai, poser le joint liège (A) au contact de la paroi puis superposer l'un des 2 joints ronds blancs (B) en s'assurant de leur bonne adhérence.

3e - Vissez la plaque de fixation de l'installation de contre-courant à fond sur le cadre fraisé à l'aide des 24 vis en acier inoxydable de 4x35mm fournies

3f - Percer les raïls aux dimensions (3 cm des extrémités puis tous les 20 cm environ). le rail d'une paroi peut être composé de plusieurs segments mis bout à bout.

3g - Dérouler le feutre de paroi.

Avant l'étape suivante, nettoyer avec soin la dalle béton et supprimer les échardes ou éclats des parois au moyen d'un papier abrasif afin de rendre l'ensemble des supports nets et lisses.

3h - Plaquer le rail plastique sur le feutre à fleur du madrier supérieur. 3i - Visser le premier rail du liner à l'aide des vis inox 4x40.

3j - Au niveau des angles, découper partiellement le rail en “V” de sorte à pouvoir plier le profile. Visser de part et d’autre de l’angle à 3 cm puis visser l’ensemble des rails.

3k - Découper le feutre à l'extérieur du cadre.

31 - Procéder de même avec le refoulement, la prise balai et le cadre de la nage à contre courant.

3m - Installer le corps de la nage à contre courant sur la plaque de fixation à l'aide des vis inox 5x20mm, rondelles et écrous fournis.

Attention: le boîtier de contre-courant doit être installé de manière à ce que la sortie de 75 mm de ∅ soit en position supérieure et l'aspiration de 90 mm de ∅ en position inférieure. 10C page 52.

4

Installation feutre et liner

4a - Mettre en place le feutre de protection pour le sol.
4b - Découper le feutre de protection à l'aide d'un cutter ou d'une paire de ciseau.
4c - Mettre en place le liner par une température extérieure comprise entre 20 et 25°C.
4d - Faire coïncider les coins du liner avec les angles bas de la piscine.
4e - Accrocher le liner dans la lèvre du rail.
4f - Positionner sur tout le pourtour du bassin le jonc de blocage. Démarrer en milieu de paroi.
4g - Tendre le liner au maximum.
4h - Mettre en eau sur 2 cm de hauteur.
4i - Éliminez les plis existants et remplissez la piscine d'eau jusque 5 cm en-dessous de l'installation de la nage à contre-courant.

5

Découpe du liner et installation nage à contre courant

5a - Installer le joint et le cadre de la nage à contre courant à l'aide des vis inox fournies.
5b - Découper le liner à l'intérieur du cadre de la nage à contre-courant.
5c - Connectez le tuyau de mélange d'air sur les parties avant et arrière du boîtier de nage à contre-courant. Insérez le tuyau à la douille d'arrivée d'air. Fixer avec un collier de serrage. Coupez le tuyau d'air à la bonne longueur.
5d- Fixer le tuyau pneumatique à l'ouverture prévue à cet effet dans l'installation de la nage à contre-courant et raccordez-le à la douille de la touche PN (allumage et extinction de la pompe). Serrer le tuyau à la main sur l'interrupteur pneumatique et sur le boîtier de la nage à contre-courant.
5e - Insérez l'intégralité du couvercle avant dans le boîtier du contre-courant et vissez l'unité avec les 4 vis en acier inoxydable fournies.

6

Découpe buse de refoulement, prise balai et skimmer

6a - Positionner la buse de refoulement et la prise balai de l'intérieur de la piscine.
6b - Découper le liner au niveau de la buse de refoulement et de la prise balai en laissant un jeu de 2 mm environ. Mettre en place les joints blancs (B), la buse de refoulement et la prise balai.
6c - Serrer les écrous extérieurs de la buse de refoulement et de la prise balai suffisamment pour assurer l'étanchéité au moyen, si besoin, de l'astuce mentionnée sur le schéma
6d - Recouvrir la partie filetée des embouts à l'aide du ruban Téflon dans le sens anti-horaire.
6e - Visser les embouts sur le refoulement et la prise balai.
6f - Exemple de positionnement de la tuyauterie au skimmer et à la prise balai.
6g - Prise balai - Buse de refoulement. Coller le coude, la vanne d'arrêt, la connexion correspondante et les tuyaux PVC mis à longueur en fonction de la configuration du sol.
6h - Coller l'ensemble précédemment assemblé à la sortie de la prise balai et de la buse de refoulement. Fermer les vannes d'arrêt.
6i - Après avoir recouvert la partie filetée de téflon, visser la vanne d'arrêt filetée dans le corps du skimmer.
6j - Coller à la vanne d'arrêt le tuyau PVC rigide et le coude. Fermer la vanne après prise du collage et remettre en eau le bassin jusque 5cm en dessous du skimmer.
6k - Installer le joint et le cadre de skimmer.
61 - Visser l'ensemble du skimmer au moyen des 18 vis à tête plate à prélever du sachet visserie fourni dans le carton du skimmer.
6m - Découper le liner à l'intérieur du cadre skimmer. Placer finalement le cache bride en le clipsant.
6n - Hauteur d'eau correcte à mi-hauteur du skimmer.

7

Montage du spot d'éclairage

7a - Insérez les vis dans les 4 trous à l'avant du cadre de montage et glissez les joints en silicone sur les vis à l'arrière.
7b - Après avoir percé liner et madrier au moyen d'une mèche ∅ 25mm, vissez le cadre de montage à la verticale à une distance de 50 mm à droite ou à gauche du trou en veillant à ce que les joints silicone soient correctement positionnés.
7c - Dévissez l'écrou de fixation de la traversée de câble et retirez-le du câble.
7d - Insérez le câble de la lampe dans le trou du liner et tirez-le pour le faire sortir du côté extérieur. Enfoncez ensuite prudemment la traversée de câble dans le trou du liner et poussez-la jusqu'à la butée en s'assurant que le joint blanc soit au contact du liner.
7e - Glissez ensuite l'écrou de fixation sur le câble de la lampe et vissez-le sur la traversée de câble. Si vous utilisez une clé ou une pince universelle, veillez à ne pas serrer trop fort l'écrou et à ne pas l'endommager.
7f - Enrouler la longueur nécessaire de câble permettant de sortir le spot hors de l'eau.
7g - Devissez l'écrou noir et tendre le câble à l'extérieur du bassin.

Positionnez le spot de piscine de manière à ce que le mot « TOP » sur la bague frontale se trouve au-dessus et insérez la vis de fixation dans le trou supérieur. Visser ensuite la vis inférieure au bas du spot.

Veillez à respecter les instructions d'utilisation indiquées dans la notice accompagnant le spot.

8

Installation des margelles pin.

- la margelle est un élément de finition. Il est formellement interdit de marcher, courir ou de s'asseoir dessus. Ne sont pas pris sous garantie : changements de couleur, les déformations (fentes, fissures, gerces, nœuds ou échardes) naturelles ou provenant d'une mauvaise installation.

8a - Pré-percer les margelles interieures tout les 70 cm environ et visser. Débuter à 3 cm minimum des extrémités.
8b - Pré-percer les margelles extérieures.
8c - Visser les margelles extérieures.
8d - Positionner les platines d'angles et droites. Prépercer et visser à l'aide des vis 6x30.

9

Échelles

L'utilisation des échelles doit être limitée à l'accès à la piscine

Le poids maximum autorisé est de 150kg. L'échelle de piscine doit être placée en position de sécurité lorsqu'elle n'est pas utilisée.

9a - Mettre à niveau l'échelle. Pour cela, chasser l'air sous les marches si nécessaire.
9b - Marquer l'emplacement des fixations de l'échelle.
9c - Percer la margelle et le renfort à l'aide d'une scie cloche ∅ 50mm. Repérer l'emplacement des vis de fixation du support et percer.
9d - Placer le support dans le trou et fixer à l'aide de deux vis 6x60
9e - Positionner l'échelle bois contre le renfort horizontal sous la margelle.
9f - Repérer l'emplacement des trous et percer.
9g - Marquer les emplacements de chaque targette sur chacun des limons puis percer afin de pouvoir bloquer l'échelle.

10

Raccordement et utilisation de l'installation de contre-courant

ATTENTION!

- Le raccord électrique de la pompe et de l'appareil de commande du contre-courant doit être effectué par un électricien qualifié. - Il faut couper l'alimentation électrique avec le disjoncteur différentiel (FI) avant toute intervention sur l'appareil.

10a - Montez les tuyaux en PVC et les raccords conformément à l'illustration.

Remarque : Avant d'effectuer le collage, procédez dans un premier temps à un montage à sec pour vérifier que toutes les pièces vont bien ensemble.

- Nettoyez le tuyau et les pièces de jonction avec le décapant.

- N'utilisez pas de papier abrasif pour nettoyer le tuyau en PVC lisse.

- Après le nettoyage, la surface doit être mate. Ne touchez plus la surface dès qu'elle a été nettoyée.

- Appliquez la collé dans le long de l'axe longitudinal du tuyau et des pièces de jonction.

- Assemblez les deux pièces après avoir appliqué la colle. Insérez les pièces profondément l'une dans l'autre sans les tourner et maintenez-les ensemble pendant quelques instants.

- Éliminez ensuite le surplus de colle à l'aide d'un pinceau.

N'utilisez pas la colle à des températures inférieures à 5°C. L'assemblage doit être effectué rapidement.

10b - Raccordez le tuyau pneumatique au coffret électro-pneumatique. Veillez alors à ne pas plier le tuyau.

10c - Raccordez et fixez à l'aide du collier de serrage le tuyau à air au boîtier extérieur de la nage à contre-courant et montez son clapet anti-retour à la paroi extérieure de la piscine.

Veillez à respecter les instructions d'utilisation indiquées dans la notice accompagnant le kit de nage à contre-courant.

Raccordement de l'installation de filtre

ATTENTION!

• Le raccord électrique de la pompe de filtration doit être effectué par un électricien qualifié.

• Il faut couper l'alimentation électrique avec le disjoncteur différentiel (FI) avant toute intervention sur l'appareil.

I la - Montez le filtre de la piscine conformément au mode d'emploi.
I Ib - Exemple d'installation de la filtration à sable.

Veillez à respecter les instructions d'utilisation indiquées dans la notice accompagnant le kit de filtration à sable.

Raccordement de la pompe à chaleur au kit de filtration à sable

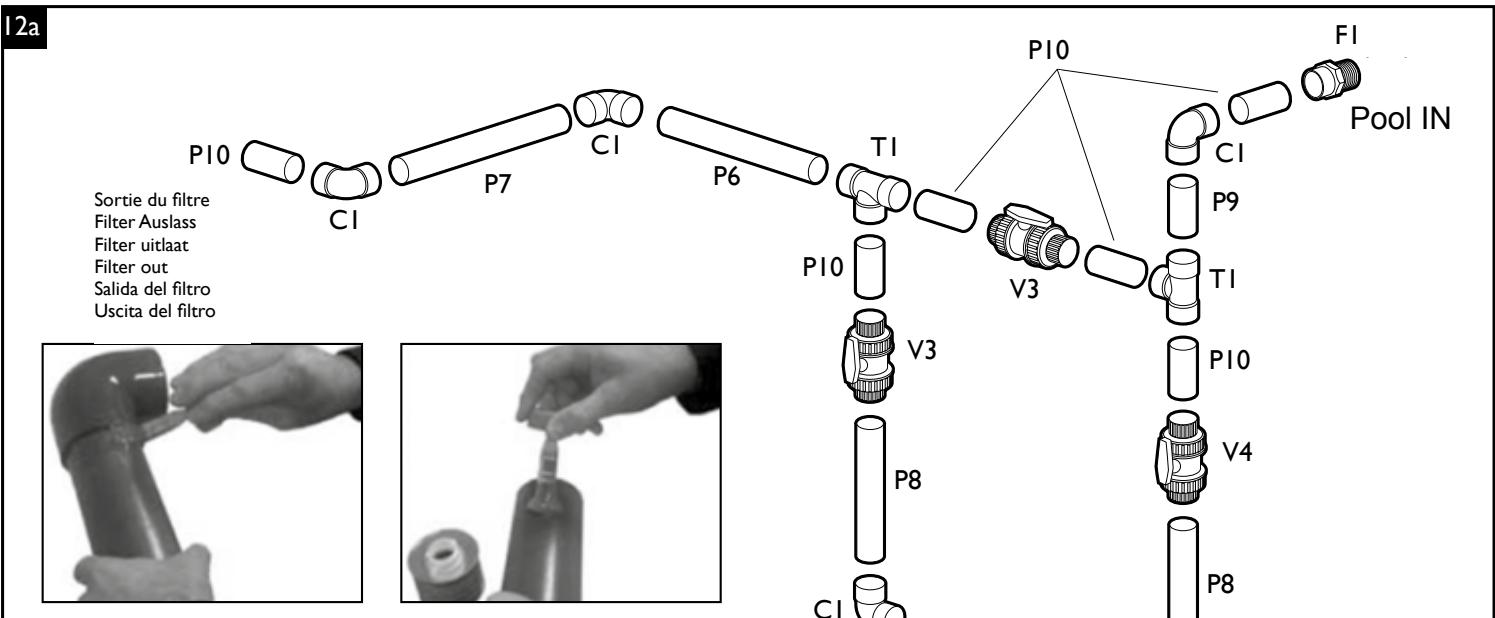

12a- Montez les tuyaux en PVC et les raccords conformément à l'illustration.

Remarque: Avant d'effectuer le collage, procédez dans un premier temps à un montage à sec pour vérifier que toutes les pièces vont bien ensemble.

• Nettoyez le tuyau et les pièces de jonction avec le décapant.
• N'utilisez pas de papier abrasif pour nettoyer le tuyau en PVC lisse.
• Après le nettoyage, la surface doit être mate. Ne touchez plus la surface dès qu'elle a été nettoyée.
• Appliquez la colle dans le long de l'axe longitudinal du tuyau et des pièces de jonction.
• Assemblez les deux pièces après avoir appliqué la colle. Insérez les pièces profondément l'une dans l'autre sans les tourner et maintenez-les ensemble pendant quelques instants.
• Éliminez ensuite le surplus de colle à l'aide d'un pinceau.

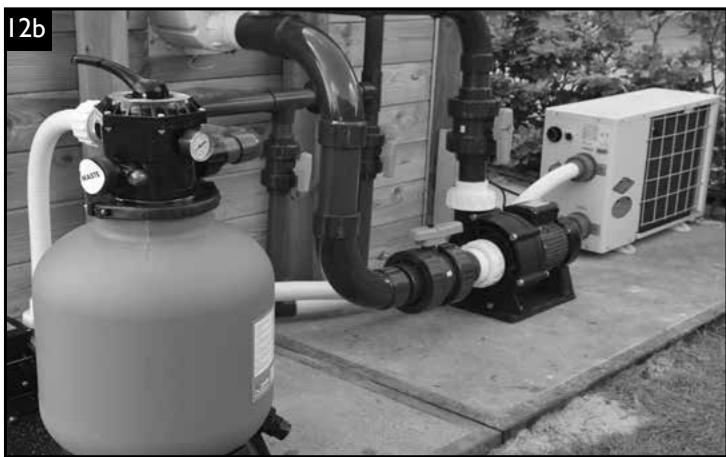

12b- Réglez le by-pass pour le fonctionnement

• Pour le fonctionnement avec la pompe à chaleur : Ouvrez les vannes I et 3, fermez la vanne 2.
• Pour le fonctionnement sans la pompe à chaleur : Ouvrez la vanne 2, fermez les vannes 1 et 3, tel qu'indiqué sur schema 12b page 54.

Veillez à respecter les instructions d'utilisation indiquées dans la notice accompagnant la pompe à chaleur.

Raccordement de l'aspirateur de fond de piscine automatique - L'aspirateur Poolcleaner est optionnel. Il n'est pas inclus dans les équipements fournis

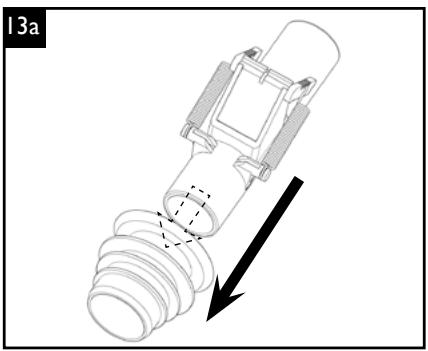

13a - Insérer le régulateur de pression dans l'adaptateur en caoutchouc. Attention à respecter le sens.
13b- Reconstituer le tuyau du balai automatique et le brancher à l'extrémité libre du régulateur de pression. Il est important de le purger d'air. Brancher l'ensemble maintenu immergé à la prise balai. Ouvrir la vanne d'arrêt de la prise balai et fermer celle du skimmer. Mettre la pompe en marche. Quand le balai n'est pas utilisé, fermer la vanne d'arrêt de la prise balai et ouvrir celle du skimmer. Se reporter à la notice du balai automatique pour plus de détails.

Coffret électrique

ATTENTION!

- L'installation du coffret électrique ainsi que le raccordement de la pompe de filtration, de la pompe à chaleur, de l'appareil de commande du contre-courant et de l'éclairage de la piscine doit être effectué par un électricien qualifié.

• Il faut couper l'alimentation électrique du coffret avec le disjoncteur différentiel (FI) avant toute intervention sur l'appareil.
• Le coffret électrique ne doit pas être utilisée comme boîte de dérivation pour des raccordements étrangers au système.

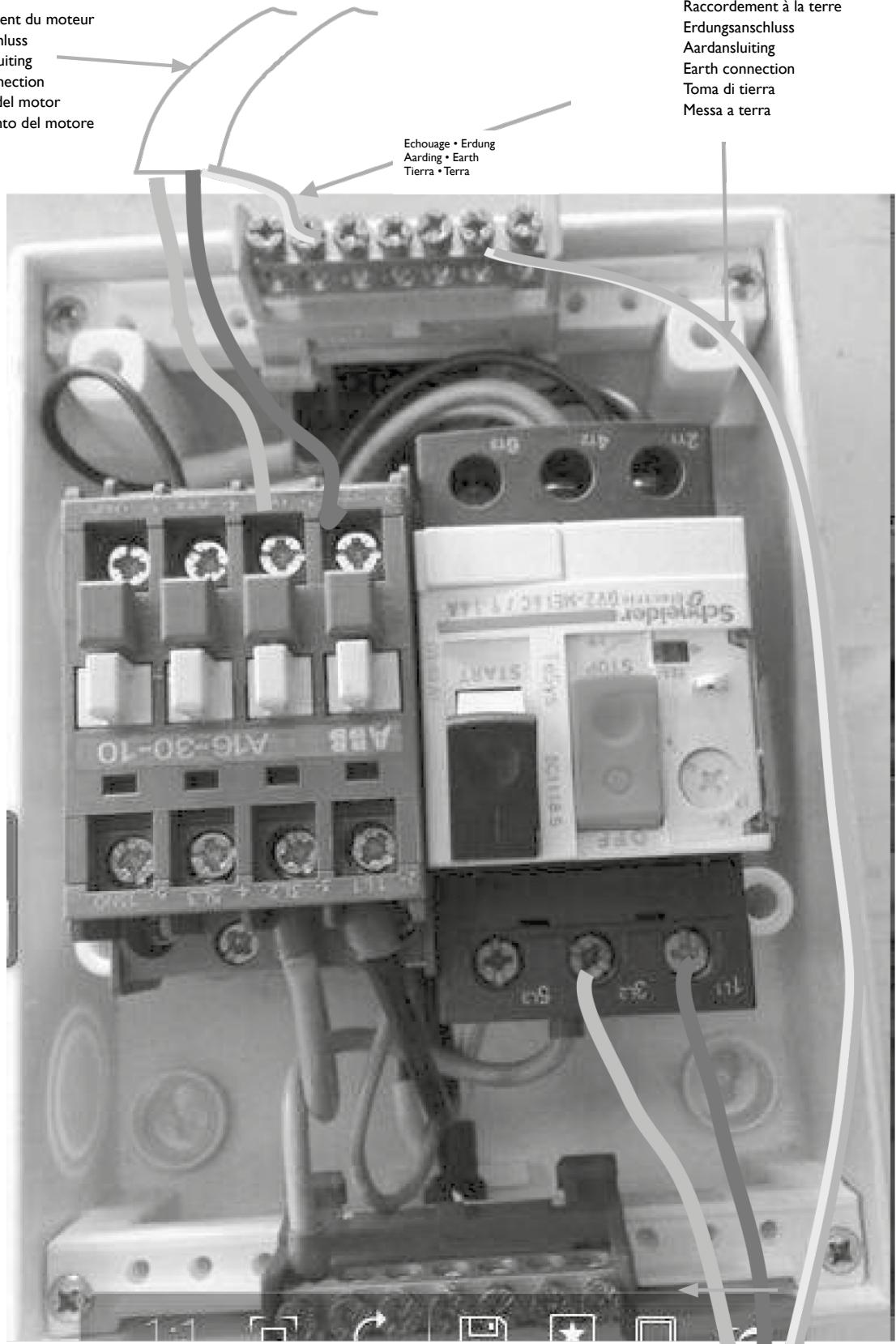

14a - Faites effectuer le raccordement de la pompe de filtration, de la pompe à chaleur, de l'appareil de commande du contre-courant et de l'éclairage de la piscine par un électricien qualifié.

14b - Mettez les minuteries analogiques de la pompe de filtration et de l'éclairage de la piscine à l'heure en tournant l'aiguille des minutes dans le sens de la flèche.
14c - L'interrupteur de sélection placé sur les deux minuteries vous permet d'allumer et d'éteindre à la main la pompe de filtration et l'éclairage de la piscine ou de les commander en définissant des horaires.

I	Allumé
	Minuterie
O	Éteint

Dans la zone de l'anneau, les horaires pour lesquels vous désirez paramétrer les temps sont affichés. Poussez les dents dont l'alimentation électrique doit être coupée vers l'intérieur, les dents restantes placées à l'extérieur représentent maintenant le temps auquel l'alimentation électrique doit rester active.

Utilisation de l'installation de contre courant

ATTENTION!

- Ne mettre l'installation en service que lorsque le bassin est rempli. Éviter impérativement tout fonctionnement à sec de la pompe.

15a- Remplissez le bassin d'eau jusqu'à la moitié de la hauteur du skimmer maximum.

15b - Ouvrez les deux coulisseaux et allumez l'installation avec l'interrupteur PN.
15c- Réglez le courant de l'eau en tournant la buse intérieure avant. Le courant maximum de l'eau s'obtient en tournant la buse vers la gauche. Tournez la buse vers la droite pour le réduire.

Débit maximum

Débit minimum

15d- Réglez l'ajout d'air en tournant la buse extérieure avant.
15e- Réglez la buse à un jet de manière à ce que le flotteur nage contre le jet maximum.

Instructions d'élimination des pannes

Problème	Cause possible	Action recommandée
La pompe fait beaucoup de bruit sans fournir la puissance normale.	Le moteur tourne dans le mauvais sens	Inverser les pôles du moteur en échangeant les phases
	Le niveau de l'eau n'est pas assez haut	Remplir l'eau
	La pompe aspire de l'air	Contrôler que les raccords ne fuient pas
	Le coulisseau n'est pas entièrement ouvert	Ouvrir le coulisseau
	Le tuyau d'aspiration n'est pas étanche	Étanchéifier le tuyau d'aspiration
	La pompe est bouchée (par des feuilles etc.)	Nettoyer la pompe
La pompe fait beaucoup de bruit et farnit la puissance maximale	Frottement du capot du moteur	le fixer correctement
	le capot du ventilateur est trop lâche	le fixer correctement
La pompe ne démarre pas ou difficile-ment et lentement	Il manque une phase	Modifier l'alimentation
L'interrupteur FI réagit lors de l'allumage	Mauvais fusibles	Utiliser un fusible temporisé de 16A
	Faire contrôler l'installation par un électricien.
L'interrupteur de sécurité du moteur s'éteint	Mauvais réglage	Régler la bonne valeur électrique de +10%
	La pompe surchauffe	Laisser refroidir le moteur et le rallumer
	Une phase a été sautée	Contrôler le fusible
La pompe ne peut pas être allumée à partir du bassin	Le tuyau de commutation est plié ou coincé	Vérifier que la pompe peut être allumée à partir de l'coffret électrique.
	Tuyau de commutation trop long	Tuyau de commutation trop court
	Fusibles/Alimentation électrique/Interrupteur de sécurité du moteur	Contrôler les fusibles/l'alimentation électrique/Tester l'interrupteur de sécurité du moteur

ZUSAMMENFASSUNG:

3h - Plaquer le rail plastique sur le feutre à fleur du madrier supérieur.

Coffret électrique nage à contre courant (monophasé) • Steuereinheit Gegenstrom (einphasig)

Controller tegenstroom (eenfase) • Control box counter flow (monophase)

Contracorriente controlador (monofásica) • Controcorrente Controller (monofase)

Raccordement du moteur

Motoranschluss

Motor ansluiting

Motor connection

Conexión del motor

Raccordement à la terre

Erdungsanschluss

Aardansluiting

Earth connection

Toma di tierra

Messa a terra

ent du moteur uluss luiting connection el motor to del motore Echouage • Erdung Aarding • Earth Tierra • Terra Raccordement à la terre Erdungsanschluss Aardansluiting Earth connection Toma di tierra Messa a terra

Entrée d'alimentation

Stromeingang

Voedingsingang

Power input

Raccordement de la pompe à chaleur • Anschluss der Wärmepumpe

• Aansluiten van de warmtepomp • Connection of the heat pump
• Conexión de la bomba de calor • Collegamento della pompa di calore

12a Sortie du filtre Filter Auslass Filter uitlaat Filter out Salida del filtro Uscita del filtro P10 CI P7 CI P6 TI P10 V3 PI0 F1 Pool IN CI P9 TI P8 V4 P8

12b Installateur erh , um Gefahre ie Stromver el an Erfahru Eentrée d'eau de la pompeà chaleur Wassereinlass Wärmepumpe Waterinlaat warmtepomp Water inlet heat pump Entrada de agua de la bomba de calor Ingresso dell'acqua Pompa di calore Sortie d'eau de la pompe à chaleur Wasserauslass Wärmepumpe Wateruitlaat warmtepomp Water outlet heater pump Salida de agua de la bomba de calor Uscita dell'acqua pompa di calore 1 2 3 Filter Pool

• Raccordement de l'aspirateur de fond de piscine automatique (L'aspirateur Poolcleaner est optionnel. Il n'est pas inclus dans les équipements fournis)
• Anschluss des automatischen Bodensaugers (Sauger nicht inbegriffen)
• Aansluiten van de automatische bodemzuiger (Zuiger niet ingbegrepen)
• Connection of the automatic ground suction unit (Suction not included)
• Conexión del aspirador automático del fondo (Aspirador no incluido)
• Collegamento del sistema automatico di aspirazione di fondo (Aspiratione non incluso)

① Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé, notamment celle des enfants.

1. TRAITEMENT DE L'EAU

La piscine est installée ! Avant de prendre le premier bain, il est indispensable de « préparer » l'eau.

Les baignades laissent souvent derrière elles quantité d'éléments polluants tels que débris végétaux, terre, poussière, sueur, salive, cheveux, graisses, etc. L'eau de piscine doit être protégée contre ces éléments pour éviter le développement de nombreux micro-organismes.

Pour cela, quelques règles simples peuvent être appliquées :

- Penser à filtrer durant la journée car la baignade est le facteur de pollution le plus important. Régler le temps de filtration en fonction de la température de l'eau. Plus la température de l'eau est élevée, plus facilement se développera la flore bactérienne.

Température eau	< 10°	10-12°	12-16°	16-24°	24-27°	27-30°
Temps de filtration	2h	4h	6h	8h	10-12h	-> 20h

D'une manière générale, quel que soit le type de filtration, les impuretés doivent être éliminées par un lavage régulier de la filtration.

Filtre à sable : Lorsque la quantité d'impuretés dans le sable augmente, la circulation de l'eau se fait plus difficile et, donc, la pression augmente. Se reporter à la notice d'entretien du groupe de filtration pour le lavage.

- Analyser l'eau de votre piscine : Penser à vérifier le pH (degré d'acidité ou d'alcalinité de l'eau) chaque semaine. Il doit toujours se situer dans une fourchette comprise entre 7,2 et 7,6. Un mauvais pH entraîne une baisse d'efficacité des produits d'entretien, accélère le développement des chloramines (mauvaises odeurs, irritations des muqueuses...) et la corrosion des pièces métalliques.

- Traiter régulièrement l'eau : Un traitement désinfectant hebdomadaire (brome, chlore, oxygène actif,...) contre les bactéries permet d'éviter les désagréments d'une eau de mauvaise qualité. Un traitement tous les 15 jours avec un préventif anti-algues permet de lutter efficacement contre l'apparition et la prolifération éventuelle d'algues.

i Utilisation et stockage des produits chlorés

Rappelons que ce sont des produits dangereux, qui doivent être utilisés et stockés exclusivement selon les indications des fabricants. Ne pas mélanger les produits chimiques entre eux.

Entreposer les produits, emballages bien fermés, dans un local frais et aéré, ne pas les exposer directement au soleil.

En cas d'utilisation d'un récipient pour les dosages, le rincer soigneusement après chaque utilisation.

Lire attentivement les consignes de sécurité et modes d'emploi indiqués sur chaque étiquette.

Tenir tous les produits chimiques hors de la portée des enfants.

- Retirer tous les jours un maximum de saletés de la piscine avec une épuisette (feuilles d'arbres, insectes morts...) et nettoyer régulièrement la ligne d'eau pour éliminer les dépôts gras.

- Vider le panier de la pompe. Comme pour celui du skimmer, penser à le vider régulièrement pour conserver un niveau de filtration optimal.

Traitement annuel : Pour conserver une eau propre, nettoyer le filtre, renouveler de 1/3 à la moitié de l'eau de la piscine et réaliser un bon hivernage. Changer totalement l'eau de votre piscine tous les 3 à 4 ans.

Problèmes et solutions :

PROBLEMES	CAUSES	SOLUTIONS
1. Eau claire de teinte verte ou bruneTâches brunes fréquentes sur les parois	Oxydation des sels métalliques (fer ou cuivre) contenus dans l’eau de remplissage.	Contrôler le pH. Introduire Stabilisateur Calcaire et Métaux dès le remplissage du bassin. Effectuer un lavage de filtre. Floculer et filtrer en continu.
	PH trop bas. Corrosion de parties métalliques.
2. Eau de teinte jaune ou brune	Eau de remplissage riche en fer ou en manganèse	Voir 1.
3. Eau laiteuse et trouble	Impuretés organiques et colloïdales	Chloration choc. Faire un lavage de filtre. Bien filtrer et floculer.
	Précipités inorganiques augmentant la dureté de l’eau	Contrôler le pH. Introduire Stabilisateur Calcaire et Métaux dès le remplissage du bassin.
4. Dépôts verts glissants sur les parois	Prolifération d’algues	Chloration choc. Traitement anti-algues.
5. Parois du bassin rugueuses	Dépôts calcaires provenant d’eau dure	Contrôler le pH. Utiliser Stabilisateur Calcaire et Métaux. Si le bassin est vide, utiliser Nettoyant Détartrant Bassin.
6. Irritation de la peau et des yeux, odeur désagréable	Présence de chlore combiné (chloramine)	Ajuster le pH. Effectuer une chloration choc. Amener de l’eau neuve.
7. Traces de corrosion	PH trop faible	Elever le pH à 7,0-7,4

2. ENTRETIEN DE LA STRUCTURE

- le bois

Le bois est un matériau vivant qui subit les variations d'humidité et de température. Un phénomène de gonflement, de microfissures ou de fentes peut se produire dans le temps. Ce phénomène n'altère en rien la résistance mécanique du bois ou la durabilité de nos matériaux.

En outre, une déformation de la paroi sous la pression de l'eau peut se produire - principalement sur les madriers centraux et inférieurs (pression de l'eau au maximum) - celle-ci est normale.

Sous réserve que le montage ait bien été effectué conformément aux instructions de la notice de montage, ce phénomène ne remet pas en cause la solidité de la structure.

Le traitement par autoclave de tous les éléments bois de la piscine protège le bois des attaques d'insectes et de champignons. Ce traitement donne un aspect verdâtre au bois qui ne présente en aucun cas un danger pour l'homme. Cette couleur va d'ailleurs s'atténuer avec le temps. Progressivement, selon son exposition plus ou moins directe au soleil, le bois devient gris argenté. Ce phénomène peut être ralenti par l'utilisation d'une lasure ou d'une huile de protection, idéalement appliquée quelques semaines après la mise en place de la piscine (stabilisation de la structure, atténuation de la couleur verte du produit de traitement...).

- le liner

Le liner est une membrane PVC souple, particulièrement fragile. Veillez donc à ce que l'eau de la piscine soit parfaitement propre et que le pH ne soit pas trop élevé.

• La ligne d'eau est la plus exposée aux dépôts divers. Elle doit donc être nettoyée régulièrement avec les produits adéquats (sans solvant et non abrasif).
• Ne jamais mettre de produit de traitement solide directement au contact du liner sous peine de décoloration de ce dernier. Les pastilles doivent être dissoutes dans un diffuseur de chlore ou dans le panier du skimmer.
• Lorsque la filtration est stoppée, en période hivernale notamment, il est indispensable d'ajouter un traitement anti-mousse et un traitement anti-calcaire.

① Ne jamais vidanger complètement la piscine. Le liner ne doit jamais rester plus de 24h sans eau sous peine de déformations, craquelures, etc.

Taches sur le liner : causes et solutions

COULEUR DES TACHES	CAUSES POSSIBLES	QUE FAIRE ?
Blanches	1) décoloration de la matière due à un contact avec un produit chimique (chlore...)	1) aucune solution
Blanches / grises	1) dépôt de calcaire	1) vidanger le bassin, faire un nettoyage mécanique, re-remplir le bassin, équilibrer l’eau et mettre un anti-calcaire
Roses	1) migration de bactéries développées sous la membrane suite à une humidité sous-jacente	1) baisser le pH et la température de l’eau, faire un traitement choc et filtrer en continu pendant 48H. En prévention, maintenir le pH entre 7 et 7.4
Vertes	1) présence d’algues2) vieillissement accéléré de la ligne d’eau sous l’influence du soleil et des produits oxydants	1) corriger le pH, faire un traitement choc et filtrer en continu pendant 48H, faire un nettoyage mécanique2) passer un détartrant et brosser les tâches puis aspirer le dépôt
Oranges / brunes	1) présence d’algues mortes2) eau chargée en oxyde de fer, cuivre	1) brosser les parois du bassin et aspirer les dépôts2) baisser le pH et la température de l’eau, brosser les tâches, puis aspirer le dépôt
Noires	1) migration de bactériesdéveloppées sous la membrane suite à une humidité sous-jacente2) eau chargée en métaux lourds (fer, argent ...)	1) baisser le pH et la température de l’eau, faire un traitement choc et filtrer en continu pendant 48H. En prévention maintenir le pH entre 6.8 et 72) baisser le pH et la température de l’eau, brosser les tâches, puis aspirer le dépôt
Liner collant ou dépôt graisseux	1) présence d’algues2) eau chargée en métaux lourds (fer, argent ...)	1) corriger le pH, faire un traitement choc et filtrer en continu pendant 48h, faire un traitement mécanique2) baisser le pH et la température de l’eau, brosser les tâches, puis aspirer le dépôt

3. HIVERNAGE ET SECURITE

L'hivernage est une action essentielle de l'entretien de la piscine. Cette opération a pour but d'éviter une trop grande prolifération d'algues et de dépôts calcaires dans le bassin pendant l'hiver. L'adjonction d'un produit d'hivernage vous permet de protéger l'eau et votre bassin en hiver et donc de faciliter le nettoyage à l'ouverture de la saison.

① Il est impératif de ne pas vider complètement la piscine en hiver (ou pour une longue période).

En effet, la vidange totale du bassin n'assure plus la bonne tenue du liner, ni même la structure du bassin, l'eau jouant un double rôle d'isolant thermique et de lestage. La piscine est ainsi mieux protégée des aléas atmosphériques, la pression de l'eau évite l'enfoncement des parois du bassin (en cas de mouvement de terrain) et compense la pression du sol et de la nappe phréatique.

L'hivernage du filtre est détaillé dans la notice fournie avec la cuve.

Penser à retirer l'échelle bois et à la mettre dans un abris. Pour des raisons de sécurité, cette échelle ne doit en aucun cas avoir d'autre utilité que l'accès à la piscine. Il est préférable de couvrir la piscine avec une bâche d'hivernage, ou mieux une bâche de sécurité homologuée selon la norme NF P 90 308.

Il faudra dans ce cas déneiger la bâche régulièrement. Mais la présence d'une bâche ne doit pas empêcher la vigilance. Il faudra contrôler régulièrement l'évolution de l'eau et, en cas d'apparition d'eau verte, la traiter à l'aide d'une solution chlorée.

Enfin, vérifier le bon drainage des eaux de pluie autour de la piscine.

4. DEMONTAGE

Bien que possible, le démontage d'une piscine est déconséillé. En effet, il peut donner lieu à de la casse dans les composants et le repositionnement du liner au remontage est une opération très délicate.

Problèmes et solutions :

17, Rue de la Baignerie

F - 59000 Lille

Tel. adv.: 0033 - (0)3-20 17 93 93

Fax adv.: 0033 - (0)3-20 17 93 94

E-Mail: [e-mail]

(NL) Outside Living Industries Nederland B.V.

Postbus 15

NL - 1800 AA Alkmaar

Berenkoog 87

NL - 1822 BN Alkmaar

Tel. verkoop: 0031 - (0)72-5 671 661

Tel.: 0031 - (0)72-5 671 671

Fax: 0031 - (0)72 5 671 673

E-Mail: [e-mail]

Assistance d'aide au montage - uniquement pour France - Belgique - Luxembourg

Notre service d'assistance est disponible du Lundi au Samedi de 9h00 à 18h00, excepté jours fériés, au numéro indigo :
