KIT VANNE BY-PASS - Kit Vanne by-pass UBBINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit vanne by-pass
Marque	UBBINK
Modèle	KIT VANNE BY-PASS
Utilisation	Régulation de débit pour pompe à chaleur et filtration
Composition du kit	2 coudes 90°, 2 tés 90°, 3 vannes, 2 raccords cannelés 50×38, 1 colle 125 ml, 1 décapant 500 ml
Matière	PVC
Diamètre des raccords	50 mm (adaptateurs pour tuyaux 38 mm)
Poids approximatif	1 kg
Dimensions approximatives	30 × 20 × 10 cm
Alimentation	Aucune (kit mécanique)
Fonctions principales	Réglage du débit d'eau, by-pass, isolation de la pompe à chaleur pour hivernage ou maintenance
Température minimale de collage	5 °C
Méthode d'assemblage	Collage avec colle PVC et décapant fournis
Entretien	Nettoyer les raccords avant collage ; ne pas utiliser de papier de verre sur le tube PVC souple
Sécurité	Respecter les consignes de collage ; éviter le contact cutané avec le décapant
Hivernage	Vanne 2 ouverte à 100 %, vannes 1 et 3 fermées à 100 %
Informations générales	Fabriqué par UBBINK, distribué par Outsideliving, 17 Rue de la Baignerie, F-59000 Lille, France

FOIRE AUX QUESTIONS - KIT VANNE BY-PASS UBBINK

Comment coller les raccords PVC ?

Coupez le tube perpendiculairement avec une scie PVC. Nettoyez le tube et les raccords avec le décapant. N'utilisez pas de papier de verre. Appliquez la colle dans le sens de l'axe, puis joignez les pièces en les enfonçant à fond sans tourner. Maintenez quelques instants et éliminez l'excédent de colle.

Quelle est la procédure pour régler le débit d'eau ?

Pour un débit maximum : vanne 2 fermée à 100%, vannes 1 et 3 ouvertes à 100%. Pour un débit minimum : vanne 2 ouverte à 50%, vanne 1 ouverte à 50%, vanne 3 ouverte à 100%. Pour un débit moyen : vanne 2 ouverte à 25%, vanne 1 ouverte à 75%, vanne 3 ouverte à 100%.

Comment isoler la pompe à chaleur pour l'hivernage ?

Ouvrez la vanne 2 à 100 %, fermez les vannes 1 et 3 à 100 %. Cela permet d'isoler la pompe à chaleur tout en maintenant la circulation dans le circuit principal.

Que faire si la température est inférieure à 5 °C lors du collage ?

Ne collez pas à une température inférieure à 5 °C. La colle PVC ne polymérise pas correctement en dessous de cette température, ce qui compromet l'étanchéité des joints.

Comment nettoyer les surfaces avant collage ?

Nettoyez le tube et les raccords avec le décapant fourni. La surface doit devenir mate. Ne touchez plus la surface après nettoyage. N'utilisez pas de papier de verre, car cela pourrait endommager le PVC souple.

Quel est le diamètre des raccords ?

Les raccords cannelés ont un diamètre de 50 mm, avec des adaptateurs pour tuyaux de 38 mm. Les coudes et tés sont également en 50 mm.

Combien de vannes sont incluses dans le kit ?

Le kit comprend trois vannes. Elles permettent de régler le débit d'eau et d'isoler la pompe à chaleur.

Comment obtenir un débit maximum ?

Pour un débit maximum : fermez la vanne 2 à 100 % et ouvrez les vannes 1 et 3 à 100 %. Cela force toute l'eau à passer par le by-pass.

Comment obtenir un débit minimum ?

Pour un débit minimum : ouvrez la vanne 2 à 50 %, la vanne 1 à 50 % et la vanne 3 à 100 %. Cela réduit le débit vers la pompe à chaleur.

Que contient le kit vanne by-pass ?

Le kit contient : 2 coudes 90°, 2 tés 90°, 3 vannes, 2 raccords cannelés 50×38, 1 tube de colle 125 ml et 1 flacon de décapant 500 ml.

MODE D'EMPLOI KIT VANNE BY-PASS UBBINK

Composition du colis

2 coudes 90^ a coller
2 te 90^ a coller
3 vannes
2 raccords cannelés 50 × 38 à coller
1 colle 125ml
1 décapant 500ml

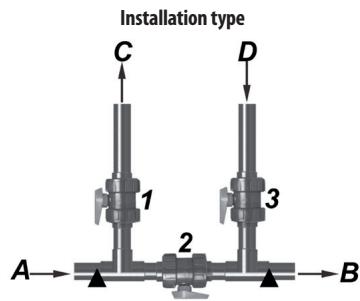

A : Filtration
B: Refoulement
C:Entrée eau pompe à chaleur
D: Sortie eau pompe à chaleur
:Coller ici les raccords cannelés 50× 38 (uniquement dans le cas dans le cas de tuyaux 38mm

Réglage du début d'eau

Débit maximum :

• Vanne 2 fermée à 100%
  Vannes 1 et 3 ouvertes à 100%

Débit minimum :

Vanne 2 ouverte à 50%
Vanne 1 ouverte à 50%
Vanne 3 ouverte à 100%

Débit moyen :

Vanne 2 ouverte à 25%
Vanne 1 ouverte à 75%
- Vanne 3 ouverte à 100%

Isolation de la pompé à chaleur pour hivernage ou maintenance :

• Vanne 2 ouverte à 100%
  Vannes 1 et 3 fermées à 100%

Réussir son collage

• Couper le tube perpendicular à l'axe en utilisant une scie PVC adaptée
  Nettoyer te tube et les raccords avec le decapant
• Ne pas utiliser de papier de verre pour nettoyer le tube PVCSouple
  La surface doit etre mate et une fois propre ne plus la toucher
• Appliquer la colle dans le même sens que l'axe du tube et des raccords
• Àprouv avoir appliqué la colle, joindre les deux parties et enforcer à fond sans tournier ni visser et maintainir pendant quelques instants. Puis éliminer le surplus de colle à l'aide du pinceau.

• Ne pas coller à une température inférieure à 5^ . L'assemblage doit être réalisé dans la minute
