KIT VANNE BY-PASS - Bypass-Ventil-Kit UBBINK - Kostenlose Bedienungsanleitung

Produkttyp	Bypass-Ventil-Kit
Marke	UBBINK
Modell	KIT VANNE BY-PASS
Verwendung	Durchflussregelung für Wärmepumpe und Filterung
Kit-Zusammensetzung	2 Winkel 90°, 2 T-Stücke 90°, 3 Ventile, 2 Riffelanschlüsse 50×38, 1 Kleber 125 ml, 1 Reiniger 500 ml
Material	PVC
Anschlussdurchmesser	50 mm (Adapter für 38 mm Rohre)
Ungefähres Gewicht	1 kg
Ungefähre Maße	30 × 20 × 10 cm
Stromversorgung	Keine (mechanischer Bausatz)
Hauptfunktionen	Wasserdurchflussregelung, Bypass, Isolierung der Wärmepumpe für Winter oder Wartung
Mindestverklebungstemperatur	5 °C
Montagemethode	Verklebung mit PVC-Kleber und enthaltenem Reiniger
Pflege	Reinigen Sie die Anschlüsse vor dem Verkleben; verwenden Sie kein Schleifpapier auf dem weichen PVC-Rohr
Sicherheit	Befolgen Sie die Klebeanweisungen; vermeiden Sie Hautkontakt mit dem Reiniger
Überwinterung	Ventil 2 zu 100 % geöffnet, Ventile 1 und 3 zu 100 % geschlossen
Allgemeine Informationen	Hergestellt von UBBINK, vertrieben durch Outsideliving, 17 Rue de la Baignerie, F-59000 Lille, Frankreich

Häufig gestellte Fragen - KIT VANNE BY-PASS UBBINK

Wie klebt man die PVC-Anschlüsse?

Schneiden Sie das Rohr senkrecht mit einer PVC-Säge. Reinigen Sie Rohr und Anschlüsse mit dem Reiniger. Verwenden Sie kein Schleifpapier. Tragen Sie den Kleber axial auf, fügen Sie die Teile zusammen, indem Sie sie ganz hineindrücken, ohne zu drehen. Halten Sie einige Augenblicke und entfernen Sie überschüssigen Kleber.

Wie ist das Verfahren zur Einstellung des Wasserdurchflusses?

Für maximalen Durchfluss: Ventil 2 zu 100 % geschlossen, Ventile 1 und 3 zu 100 % geöffnet. Für minimalen Durchfluss: Ventil 2 zu 50 % geöffnet, Ventil 1 zu 50 % geöffnet, Ventil 3 zu 100 % geöffnet. Für mittleren Durchfluss: Ventil 2 zu 25 % geöffnet, Ventil 1 zu 75 % geöffnet, Ventil 3 zu 100 % geöffnet.

Wie isoliert man die Wärmepumpe für die Überwinterung?

Öffnen Sie Ventil 2 zu 100 %, schließen Sie Ventile 1 und 3 zu 100 %. Dadurch wird die Wärmepumpe isoliert, während die Zirkulation im Hauptkreislauf erhalten bleibt.

Was tun, wenn die Temperatur beim Kleben unter 5 °C liegt?

Kleben Sie nicht bei Temperaturen unter 5 °C. Der PVC-Kleber polymerisiert unterhalb dieser Temperatur nicht richtig, was die Dichtheit der Verbindungen beeinträchtigt.

Wie reinigt man die Oberflächen vor dem Kleben?

Reinigen Sie Rohr und Anschlüsse mit dem enthaltenen Reiniger. Die Oberfläche sollte matt werden. Berühren Sie die Oberfläche nach der Reinigung nicht mehr. Verwenden Sie kein Schleifpapier, da dies das weiche PVC beschädigen könnte.

Welchen Durchmesser haben die Anschlüsse?

Die Riffelanschlüsse haben einen Durchmesser von 50 mm, mit Adaptern für 38 mm Rohre. Winkel und T-Stücke sind ebenfalls 50 mm.

Wie viele Ventile sind im Kit enthalten?

Das Kit enthält drei Ventile. Sie ermöglichen die Regulierung des Wasserdurchflusses und die Isolierung der Wärmepumpe.

Wie erhält man maximalen Durchfluss?

Für maximalen Durchfluss: Schließen Sie Ventil 2 zu 100 % und öffnen Sie Ventile 1 und 3 zu 100 %. Dadurch wird das gesamte Wasser durch den Bypass geleitet.

Wie erhält man minimalen Durchfluss?

Für minimalen Durchfluss: Öffnen Sie Ventil 2 zu 50 %, Ventil 1 zu 50 % und Ventil 3 zu 100 %. Dadurch wird der Durchfluss zur Wärmepumpe reduziert.

Was enthält das Bypass-Ventil-Kit?

Das Kit enthält: 2 Winkel 90°, 2 T-Stücke 90°, 3 Ventile, 2 Riffelanschlüsse 50×38, 1 Tube Kleber 125 ml und 1 Flasche Reiniger 500 ml.

BEDIENUNGSANLEITUNG KIT VANNE BY-PASS UBBINK

Bestandteile des Lieferumfangs

• 2 um 90^ gebogene Winkelstücke (müssen angeklebt werden)
  2 T-Stücke mit einem Winkel von 90^ (müssen angeklebt werden)
  3 Ventile
• 2 geriffelte Verbindungsstücke 50 × 38 (müssen angeklebt werden)
  1 Behalter mit Klebstoff (125 ml)
  1 Behalter mit PVC-Reiniger (500 ml)

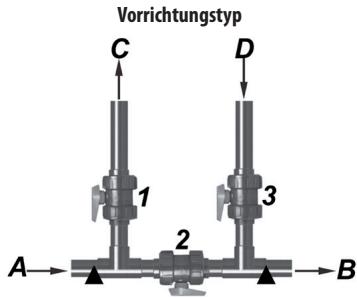

A: Filtrierung
B:Austritt
C: Wassereinlass Wärmepumpe
D: Wasserauslass Wärmepumpe
: Hier die geriffelten Verbindungsstücke 50 × 38 ankleben (nur bei Rohren mit einem Durchmesser von 38 ~mm

Einstellung der Wasserdurchflussmenge

Maximale Durchflussmenge:

• Ventil 2 vollständig geschlossen
• Ventile 1 und 3 vollständig geöffnet

Mindestdurchflussmenge:

• Ventil 2 halb geöffnet
• Ventil 1 halb geöffnet
• Ventil 3 vollständig geöffnet

Mittlere Durchflussmenge:

• Ventil 2 zu 25% geöffnet
• Ventil 1 zu 75% geöffnet
• Ventil 3 vollständig geöffnet

Isolierung der Wärmepumpe für die Dauer der Winterzeit oder für Wartungsarbeiten:

• Ventil 2 vollständig geöffnet
• Ventile 1 und 3 vollständig geschlossen

Klebearbeiten

• Schneiden Sie das Rohr senkrecht zu seiner Längsachse durch; verwenden Sie hierbei eine geeignete Säge für PVC-Teile.
• Reinigen Sie das Rohr und die Verbindungsstücke mit dem PVC-Reiniger.
• Verwenden Sie kein Schleifpapier, um das glatte PVC-Rohr zu reinigen.
  Die Oberfläche muss nach dem Reinigen matt sein. Sobald die Fläche gereinigt worden ist, sollen den Sie sie nicht mehr berühren.
• Tragen Sie den Klebstoff in Richtung der Längsache des Rohres und der Verbindungsstücke auf.
• Fügen Sie nach dem Auftragen des Klebstoffs die beiden Teile zusammen. Schieben Sie die Teile tief ineinander, ohne sie zu drehen, und halten Sie sie eine Augenblicke lang zusammen. Entfern Sie anschließend mit Hilfe des Pinsels überschüssigen Klebstoff.

• Verwendten Sie den Klebstoff nicht bei Temperaturen unter 5^ . Der Zusammenbau muss innerhalb kürzester Zeit erfolgen und halten Sie sie eine Augenbliche lang zusammen. Entfern Sie anschließend mit Hilfe des Pinsels überschnittsigen Klebstoff.

Bypass kit

Tel.: [phone]

Fax.: [phone]

E-Mail: [e-mail]

ubbink
