GEBRUIKSAANWIJZING L.450 X L.2.5 X H.1.4 M UBBINK

Serienummer van de constructie : ....

Aandachtig lezen en bewaren voor latere raadpleging

- Onderhoud & Veiligheid

VOORWOORD

UBBINK®-zwembaden zijn grotendeels gemaakt van hout. Hout is een levend materiaal, dat kan vervormen als het niet goed wordt opgeslagen. Sla de houten elementen horizontaal op in een koele en voldoende geventileerde ruimte, beschermd tegen zon en weersomstandigheden.

• Braam tijdens de montage de randen van de houten elementen met een vijl of schuurpapier af om eventuele splinters te verwijderen.
• Eventuele spleten, knoesten en haarscheuren bij de omranding hebben geen enkel gevolg voor de stevigheid van het hout en kunnen geen reden tot reclamaties vormen. Stop de spleten niet met stopverf of enig ander materiaal.
• Wij raden u aan, u bij het monteren te laten bijstaan door een vakman.
• gebruik geen scherpe of puntige objecten in het zwembad, aangezien deze de binnenlaag kunnen beschadigen.
• het filter moet altijd onder het waterniveau te worden geïnstalleerd.

VEILIGHEID

• Het gebruik van een zwembadkit impliciert de naleving van de veiligheidsvoorschriften in de onderhouds- en gebruikshandleiding. De niet-naleving van de onderhoudsvoorschriften kan ernstige gezondheidsrisico's veroorzaken, vooral voor kinderen.
• houd toezicht en treed zo nodig op;
• houd continu en van dichtbij toezicht op kinderen;
• wijs één persoon aan als verantwoordelijke voor de veiligheid;
• wees extra alert als er meerdere mensen van het zwembad gebruik maken;
• stel het gebruik van persoonlijke drijfmaterialen verplicht (bij personen die niet kunnen zwemmen);
• zorg dat uw kinderen zo snel mogelijk leren zwemmen;
• bevochtig uw nek, armen en benen voordat u zich in het water begeeft;
• doe een EHBO-cursus en besteed bijzondere aandacht aan de speciaal op kinderen gerichte technieken;
• verbied duiken en springen als er jonge kinderen bij zijn;
• verbied rennen en uitbundige spelletjes rondom het zwembad;
• ontzeg kinderen die niet kunnen zwemmen de toegang tot het zwembad indien ze geen zwemvest of armbandjes dragen en niet worden begeleid;
• vergeet niet de houten trap aan de buitenzijde te verwijderen na elk gebruik, om zo de toegang tot het zwembad zonder toezicht onmogelijk te maken;
• laat geen speelgoed rond of in het zwembad slingeren zonder toezicht.
• zorg altijd voor helder water van goede kwaliteit;
• sla de waterbehandelingsproducten buiten bereik van kinderen op;
• de bovenrand van het zwembad dient slechts ter afwerking. Het is ten strengste verboden erop te lopen of te zitten.
• voeg nooit behandelingsproducten direct aan het water toe (dit kan vlekken op de binnenwand veroorzaken).
• de filterinstallatie dient onder alle omstandigheden te zijn aangesloten op een met een 30 mA-aardlekschakelaar beschermde voeding.
• Gebruik het zwembad niet als de filterinstallatie beschadigd is.

• alle filterinstallaties dienen in overeenstemming te zijn met de norm EN 60335-2-41, die bepaalt dat vrij toegankelijke apparaten op laagspanning (12V) moeten werken als ze zich op minder dan 3,50 m van het zwembad bevinden. Apparaten die werken op 220-240 VAC moeten minstens 3,50 m van de rand van het zwembad verwijderd zijn. Vraag advies aan de fabrikant alvorens wijzigingen aan te brengen aan de filterinstallatie of elementen ervan.

• Indien mogelijk regelmatig de bouten en schroeven controleren (bijvoorbeeld: roestsporen).

• Beveilig de zijwanden tijdens de graafwerkzaamheden.

Zorg voor:

• een telefoon in de buurt van het zwembad, zodat u uw kinderen niet zonder toezicht hoeft achter te laten als u belt;
• een reddingsboei en een lange stok vlakbij het bad;
  • overige uitrustingen die een bijdrage kunnen leveren aan de veiligheid:

a) een toegangshek waarvan de poort continu gesloten dient te zijn (een heg kan bijvoorbeeld niet als afsluiting worden beschouwd);

b) een correct geïnstalleerde zwembadafdekking (handmatig of automatisch);

c) een correct aangesloten elektronische bewegings- of val-sensor,

hoewel een dergelijk apparaat nooit persoonlijk toezicht kan vervangen;

Bij ongelukken:

• haal het kind zo snel mogelijk uit het water;
• bel onmiddellijk voor hulp en volg de raad die u krijgt;
• trek het kind de natte kleren uit en wikkel het in warme dekens;
• leer de telefoonnummers van de eerste hulp uit uw hoofd en hang deze in de buurt van het zwembad op:
• Europees alarmnummer: 112
• Nationaal Vergiftingen Informatie Centrum

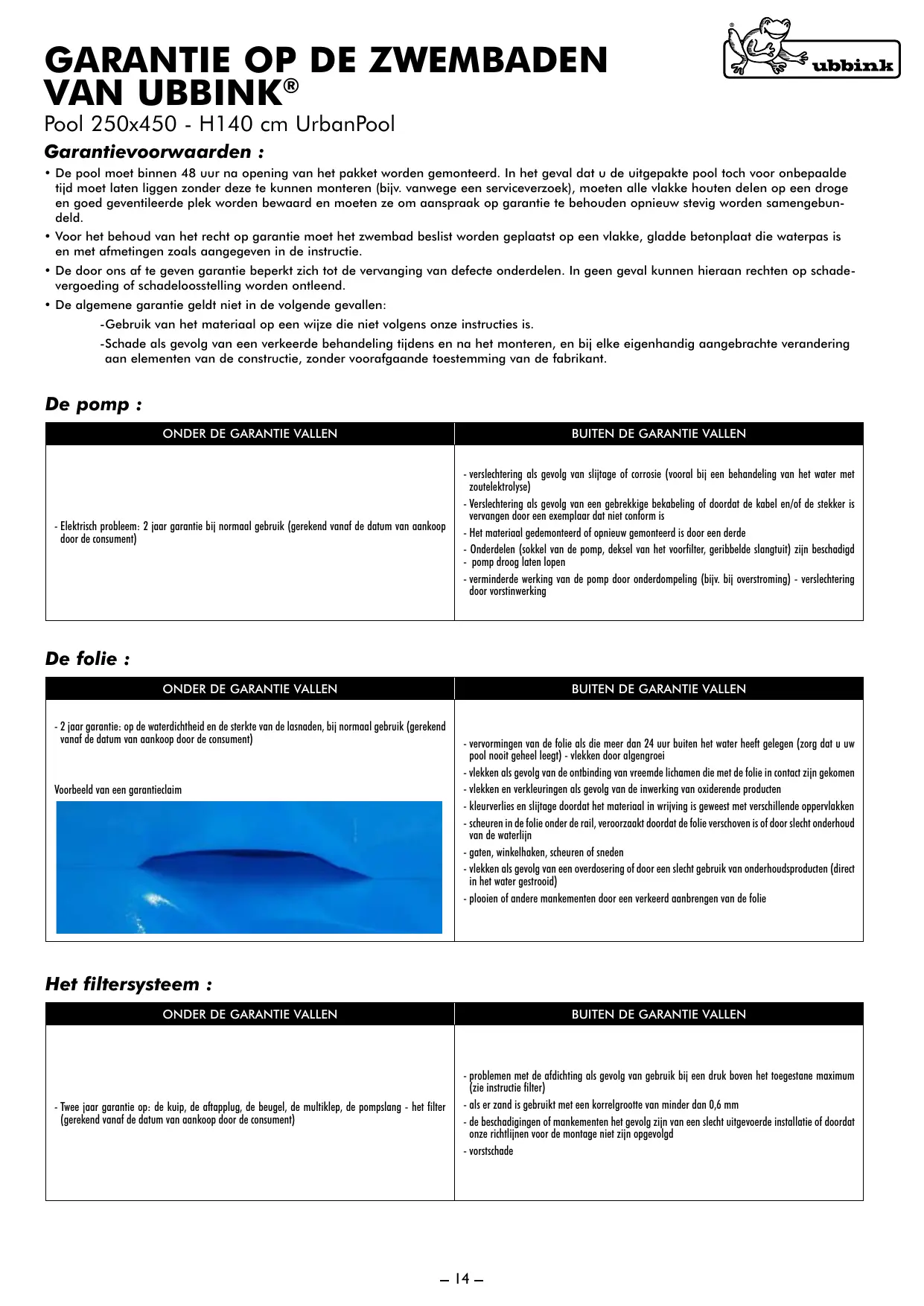

Garantievoorwaarden :

• De pool moet binnen 48 uur na opening van het pakket worden gemonteerd. In het geval dat u de uitgepakte pool toch voor onbepaalde tijd moet laten liggen zonder deze te kunnen monteren (bijv. vanwege een serviceverzoek), moeten alle vlakke houten delen op een droge en goed geventileerde plek worden bewaard en moeten ze om aanspraak op garantie te behouden opnieuw stevig worden samengebundeld.
• Voor het behoud van het recht op garantie moet het zwembad beslist worden geplaatst op een vlakke, gladde betonplaat die waterpas is en met afmetingen zoals aangegeven in de instructie.
• De door ons af te geven garantie beperkt zich tot de vervanging van defecte onderdelen. In geen geval kunnen hieraan rechten op schadevergoeding of schadeloosstelling worden ontleend.

- De algemene garantie geldt niet in de volgende gevallen:

-Gebruik van het materiaal op een wijze die niet volgens onze instructies is.

-Schade als gevolg van een verkeerde behandeling tijdens en na het monteren, en bij elke eigenhandig aangebrachte verandering aan elementen van de constructie, zonder voorafgaande toestemming van de fabrikant.

De pomp :

ONDER DE GARANTIE VALLEN

BUITEN DE GARANTIE VALLEN

- Elektrisch probleem: 2 jaar garantie bij normaal gebruik (gerekend vanaf de datum van aankoop door de consument)

- verslechtering als gevolg van slijtage of corrosie (vooral bij een behandeling van het water met zoutelektrolyse)- Verslechtering als gevolg van een gebrekkige bekabeling of doordat de kabel en/of de stekker is vervangen door een exemplaar dat niet conform is- Het materiaal gedemonteerd of opnieuw gemonteerd is door een derde- Onderdelen (sokkel van de pomp, deksel van het voorfilter, geribbelde slangtuit) zijn beschadigd- pomp droog laten lopen- verminderde werking van de pomp door onderdompeling (bijv. bij overstroming) - verslechtering door vorstinwerking

De folie :

ONDER DE GARANTIE VALLEN

BUITEN DE GARANTIE VALLEN

- 2 jaar garantie: op de waterdichtheid en de sterkte van de lasnaden, bij normaal gebruik (gerekend vanaf de datum van aankoop door de consument)Voorbeeld van een garantiedclaim

- vervormingen van de folie als die meer dan 24 uur buiten het water heeft gelegen (zorg dat u uw pool nooit geheel leegt) - vlekken door algengroei- vlekken als gevolg van de ontbinding van vreemde lichamen die met de folie in contact zijn gekomen- vlekken en verkleuringen als gevolg van de inwerking van oxiderende producten- kleurverlies en slijtage doordat het materiaal in wrijving is geweest met verschillende oppervlakken- scheuren in de folie onder de rail, veroorzaakt doordat de folie verschoven is of door slecht onderhoud van de waterlijn- gaten, winkelhaken, scheuren of sneden- vlekken als gevolg van een overdosering of door een slecht gebruik van onderhoudsproducten (direct in het water gestrooid)- plooien of andere mankementen door een verkeerd aanbrengen van de folie

Het filtersysteem :

ONDER DE GARANTIE VALLEN	BUITEN DE GARANTIE VALLEN
- Twee jaar garantie op: de kuip, de aftapplug, de beugel, de multiklep, de pompslang - het filter (gerekend vanaf de datum van aankoop door de consument)	- problemen met de afdichting als gevolg van gebruik bij een druk boven het toegestane maximum (zie instructie filter)- als er zand is gebruikt met een korrelgrootte van minder dan 0,6 mm- de beschadigingen of mankementen het gevolg zijn van een slecht uitgevoerde installatie of doordat onze richtlijnen voor de montage niet zijn opgevolgd- vorstschade

Hout is een natuurlijk blijvend materiaal

Hout is een natuurlijk materiaal en kan daardoor altijd ongerechtigheden vertonen. Een aantal daarvan is normaal en kan geen enkel kwaad. Deze zijn dan ook uitgesloten van de garantie, omdat ze van geen enkele invloed zijn op de bestendigheid en duurzaamheid van uw pool.

Nerven en lange kwasten

Van autoclaafbehandeling achtergebleven producten

Groeven, spleten en scheuren

Hout kan krimpen en uitzetten door de wisselende inwerking van vocht en temperatuurverschillen. Wanneer het droog wordt, krimpt het onregelmatig waardoor er groeven in verschijnen. Die kunnen er soms best indrukwekkend uitzien, maar toch doen ze geen enkele afbreuk aan de mechanische eigenschappen en de bestendigheid van het product.

Naar buiten komende hars

Bij de autoclaafbehandeling van harshoudende substanties kan de afwisseling van leegte en druk ervoor zorgen dat aan de buitenkant van het hout kleverige stukjes hars verschijnen. Weghalen daarvan kan door het met een geschikt stuk gereedschap voorzichtig los te krabben.

Kleurverschillen

Elke houtsoort vertoont altijd kleurverschillen. Doordat het hout wordt blootgesteld aan UV-stralen, worden de kleuren duidelijk afgezwakt.

Kwasten in het hout

Kwasten in het hout geven aan waar er aan de boomstam takken hebben gezeten. Het hout dat wij gebruiken is erop geselecteerd dat er zo weinig en zo klein mogelijke kwasten in zitten.

Van autoclaafbehandeling achtergebleven producten

Hout dat een autoclaafbehandeling heeft ondergaan vertoont aan de buitenkant vaak wit- of groenachtige sporen, die in de loop der tijd verdwijnen.

Oppervlakkige schimmels

Hout is vatbaar voor schimmelvorming als gevolg van microscopisch kleine paddenstoelen. Dit verschijnsel doet zich voor aan het oppervlak en wordt versterkt door warmte, vochtinwerking en een gebrek aan ventilatie en kenmerkt zich door vlekken met kleuren die lopen van licht tot donkerblauw. Gewoon even afvegen of het hout aan de buitenlucht blootstellen volstaat al om er vanaf te zijn. We wijzen er nogmaals op dat houtdelen die behandeld zijn volgens klasse 4 goed beschermd zijn tegen schimmelvorming.

Extra behandelingen

Er zijn voor het hout van uw pool van UBBINK® geen extra behandelingen of toepassingen van beschermende producten nodig. Door blootstelling aan UV-stralen zal het hout in loop van de tijd een beetje grijsachtig worden, zonder dat dit afbreuk doet aan de duurzaamheid ervan. U kunt als u liever de originele kleur wilt behouden altijd nog een laag microporeuze houtbeits aanbrengen, mits die geschikt is voor gebruik in combinatie met een autoclaafbehandeling.

Opslag en monteren van uw pool

Als u uw zwembad niet meteen wenst te monteren, moet het pakket netjes worden opgeslagen, zonder het uit te pakken, op een koele en goed geventileerde plek, en anders in elk geval goed beschermd tegen de weersinvloeden en de inwerking van de zon. In het geval het niet te vermijden was dat u uw pool uitpakte, moet u het pakket absoluut weer dichtmaken, met de latten platgelegd en het geheel opnieuw stevig samengebundeld. Het zwembad moet uiterlijk 48/72 uur na opening van het pakket zijn opgebouwd.

ONDER DE GARANTIE VALLEN

- 15 Jaar garantie op inwerking door houtworm (gerekend vanaf de datum van aankoop door de consument) bij plaatsing op een vlakke fundering van beton die waterpas is

BUITEN DE GARANTIE VALLEN

• kleurveranderingen in het hout door inwerking van het klimaat
• natuurlijke vervormingen (spleten, kwasten en kleine scheurtjes die in het geheel niet van invloed zijn op de mechanische weerstand van het hout)
• onvolkomenheden die niet van invloed zijn op de sterkte van de constructie: naar buiten komende hars, kleurverschillen aan de balken, van autoclaafbehandeling achtergebleven producten die het hout een groenachtige glans geven en oppervlakkige grijze/zwarte schimmels door te weinig ventilatie van de verpakte constructie.
• fouten bij de montage of opslag die een vervorming van de wandelementen tot gevolg hebben (montage uitgevoerd lang nadat het pakket geopend was, zonder dat het opnieuw werd samengebundeld)
• vervorming van de balken door de waterdruk zonder gevolgen voor de mechanische weerstand van het zwembad
• vervorming van de constructie als gevolg van de montage op een verkeerde fundering
• verslechtering van de constructie als gevolg van een gedeeltelijk ingegraven of een verkeerd ingegraven plaatsing (waterdichte folie en opvulling met grind verplicht)
• verslechtering van de constructie als gevolg van een behandeling van het hout met waterafstotende producten waardoor het hout niet kan ademen: teer, vernis, beitsen...
• breuken in of het ontbreken van lipjes van minder dan 30 cm die niet van invloed zijn op de mechanische weerstand van het bad
• lichte vervormingen waardoor het in elkaar grijpen van de balken niet wordt bemoeilijkt

BELANGRIJK: de aftersales loopt uitsluitend via de verkooppunten.

- Verplichte documenten om aanspraak te kunnen maken op de garantie:

√ Kassabon/aankoopbewijs.
√ Foto van het beschadigde onderdeel
√ Garantiebewijs hieronder op de juiste wijze ingevuld
√ Serienummer

Voorbeeld van een probleem met de constructie:

360 - H200 GB N° 123

Nummer dat staat op de handleiding

1231950

Nummer dat staat op de witte hoes

Voorbeeld van een probleem met de folie:

Winkel:	Klant:
Plaats:	Adres:
Contactpersoon afdeling	Plaats:
Tel. (direct):	Tel.:

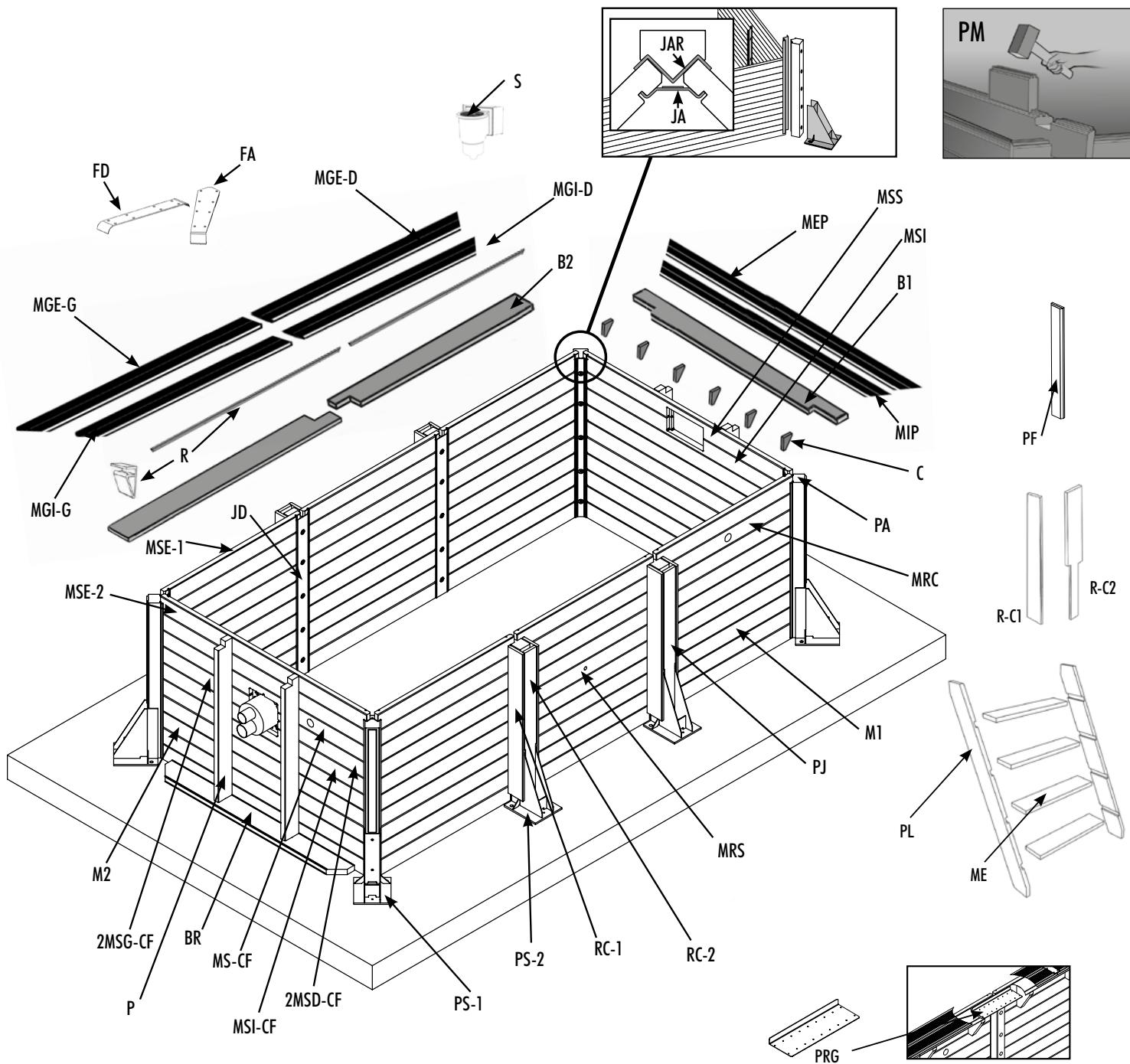

Lijst van onderdelen :

Code	Ref.	Aanduiding	hoev. pakket	Hoev. aftersal
PL	7100201	Paar trapbomen voor houten trap H120/130 cm	1
M1	7514854	Plank 45 x 145 x 1310 mm	52
M2	7514855	Plank 45 x 145 x 1980 mm	14
MSE-1	7514856	Bovenplank 45 x 135 X 1310 mm	6
MSE-2	7514857	Bovenplank 45 x 135 x 1980 mm	1
MSS	7514871	Bovenplank skimmer 45 x 135 x 1980 mm	1
MSI	7514872	Onderste plank skimmer 45 x 145 x 1908 mm	1
MS-CF	7514873	Bovenplank. tegenstroominstallatie + instroomopening skimmer 45 x 145 x 1980 mm	1
2MSD-CF	7514874	1/2 Plank rechts tegenstroominstallatie 45 x 145 x 852,5 mm	1
2MSG-CF	7514875	1/2 Plank links tegenstroominstallatie 45 x 145 x 852,5 mm	1
MSI-CF	7514876	Onderste plank tegenstroominstallatie 45 x 145 x 1980 mm	1
MRC	7514877	Plank aansluiting 45 x 145 x 1310 mm	1
MRS	7514878	Plank pool spot 45 x 145 x 1310 mm	1
PA	7514260	Hoekpost P1 100x115x1288mm	4
PJ	7504340	Verbindende paal P2 100 x 120 x 1288 mm	4
B-1	7514879	Bint met inkepingen 45 x 170 2428 mm	2
B-2	7514880	Bint met inkepingen 45 x 170 2214 mm	4
BR	7514882	Bint onderaan als versterking voor de wand 45 x 170 x 1745 mm	2
P	7514881	Steunpaal 45 x 135 x 1350 mm	4
PS-1	7504346	Steunplaat verzinkt staal 300x255 mm	4
PS-2	7504380	Steunplaat verzinkt staal 300 x 255 x 1153 mm	4
R-C1	7514944	Houten bekleding, zijstuk 1218 x 145 x 22 mm	8
R-C2	7514945	Houten bekleding, middenstuk 1218 x 115 x 22 mm	4
JA	7504347	Hoekvormig verbindingsstuk verzinkt staal 100 x 1312 mm	4
JAR	7514258	Versterkte hoekverbinding verzinkt staal 119x1288 mm	4
JD	7504348	Recht verbindingsstuk verzinkt staal 118x1312 mm	4
PF	7504358	Afwerkprofiel 850 x 60 x 10 mm	4
PRG	7514889	Versterkingsprofiel verzinkt staal	2
MEP	7514883	Buitenste bovenrand korte zijde 27 x 145 x 2478 mm	2
MIP	7514884	Binnenste bovenrand korte zijde 27 x 145 x 2188 binn.	2
MGE-D	7514885	Buitenste bovenrand rechts 27 x 145 x 2239 mm hoek 45°	2
MGE-G	7514886	Buitenste bovenrand links 27 x 145 x 2239 mm hoek 45°	2
MGI-D	7514887	Binnenste bovenrand rechts 27 x 145 x 2094 mm hoek 45°	2
MGI-G	7514888	Binnenste bovenrand links 27 x 145 x 2094 mm hoek 45°	2
R	7514016	Linerstrips Hung 2.06ml	6
C	7514048	Draagsteun 45 x 230 x 170 mm	17
ME	7514052	Traptrede 28x145x600 mm	4
PM	7514114	Hulpstuk 45 x 135 x 280 mm	2
	7514149	Zak zand (25 kg)	3
	7514750	Trap van RVS 3 treden	1

	7504297	Poolmax pomp TP50 - 0,37 kW - 0,50 HP - Qmax 12.600 L/u	1
	7514704	PoolFilter Zandfilter ø400 mm- debiet 17m^3/u - 3,5 bar - cap. 50kg - 6 kanalen	1

Code	Ref.	Aanduiding	hoev. pakket	Hoev. aftersal
S	7514019	Skimmer met grote opening + instroommondstuk	1
	7514024	Beschermvilt voor wand zwembad 170gr/m2 - L 1,35 x L 15,3 m	1
	7514822	Beschermvilt voor wand zwembad 200gr/m2 - L 2,00 x L 5,0 m	1
	7514147	Complete aansluiting voor skimmer met grote en met smalle opening	1
FA	7514758	Set 4 Afwerkingsdelen voor balken alu 45d incl ijzerwaren voor vastzetten rechthoekig bad	4
FD	7514829	Afwerkingsprofiel rechts van geanodiseerd aluminium voor bovenrand rechthoekig bad	2
	7514753	Stel van 2 verankeringen voor steunplaat zwembadtrap voor rechthoekig bad	1

	7514891	Bevestigingsplaat voor tegenstroominstallatie	1
	7514892	Module voor tegenstroominstallatie	1
	7514894	Pomp voor tegenstroominstallatie, 2,5HP, 230 V CA~50Hz	1
	7514893	Besturingseenheid voor tegenstroominstallatie	1
	7514896	Elektriciteitskast Urban Pool®	1
	7504615	Pool Spot 350 LED Plus	1
	7505523	Heatermax INVERTER 20	1
	7514895	Leidingenset PVC tegenstroominstallatie + Heatermax INVERTER 20	1
	7514208	Leidingenset	1
	7514302	Buizen van pvc, ∅ 50 mm 1 m	8
	7514673	Afwerkprofiel rail folie (m)	19
	7514129	Flexibele slang, 25 m, ∅ 50 mm	1

	7514831	Set ijzerwaren	1
Code	Réf.	INHOUD VAN DE SET IJZERWAREN	hoev. pakket	Hoev. aftersal
A1	7514516	Zakje draagsteunen en versterkingsranden - Torx-schroeven van 6 x 90	3
A3	7514638	Zakje draagsteunen en versterkingsranden - Torx-schroeven van 6 x 90	1
C2	7514639	Zakje strips - Hung - schroeven van 4 x 40	1
DMP2	7514618	Zakje balkschroeven - Torx-schroeven 5x50	2
J1	7504411	Zakje voor het verankeren van palen - Bouten + schroeven 12 x 160	1
K3	7514847	Zakje voor het verankeren van palen - Bouten + schroeven 12 x 120	1
P1	7514273	Zakje verankerende klem metaal - Verankeringspennen 20 x 160 + doppen	1
P3	7514938	Zakje verankerende klem metaal - Verankeringspennen 8 x 90 + doppen	1
N	7514275	Zakje voor houten trap	1
M	7514276	Zak bevestiging afdeklatten - spijkers 2,3 x 45	1
T1	7514935	Zakje schroeven voor versterkingsprofiel verzinkt - Torx-schroeven 5x40	2

	7514833	Folie 75/100 blauw 250 x 450 - H140 cm	1
of
	7514907	Folie 75/100 beige 250 x 450 - H140 cm	1
of
	7514908	Folie 75/100 grijs 250 x 450 - H140 cm	1

UBBINK® POOL WARRANTIES

Swimming pool 250x450 - H140 cm UrbanPool

• 3 types d'installation possibles • 3 mögliche Montagearten • 3 soorten installatie zijn mogelijk
• 3 installation options • 3 tipos de instalación posibles • 3 tipi possibili di installazione

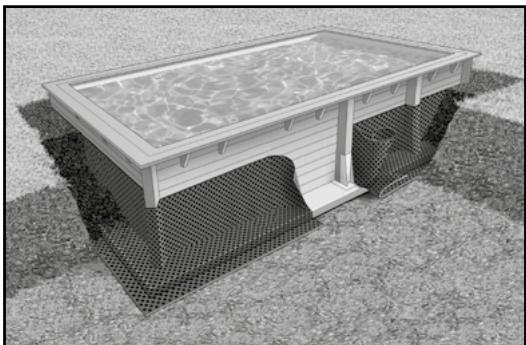

- Principe van het halfingebouwde of ingebouwde zwembad

Ga eerst na of u alle onderdelen in uw bezit heeft voordat u met de montage begint.

BELANGRIJK: Als u ervoor kiest het zwembad half in te bouwen, dan dient u de pomp en de filterinstallatie op hetzelfde niveau onder de grond te plaatsen als het zwembad, in een gesloten en waterdichte ruimte. Om een correcte werking te garanderen dient de filterinstallatie zich altijd onder het waterniveau te bevinden

ATTENTIE: in verband met verdrinkingsgevaar dient u een halfingebouwd zwembad, voordat u het voor de eerste maal met water vult, uit te rusten met veiligheidssystemen volgens de in uw land geldende normen

Beveilig de zijwanden tijdens de graafwerkzaamheden.

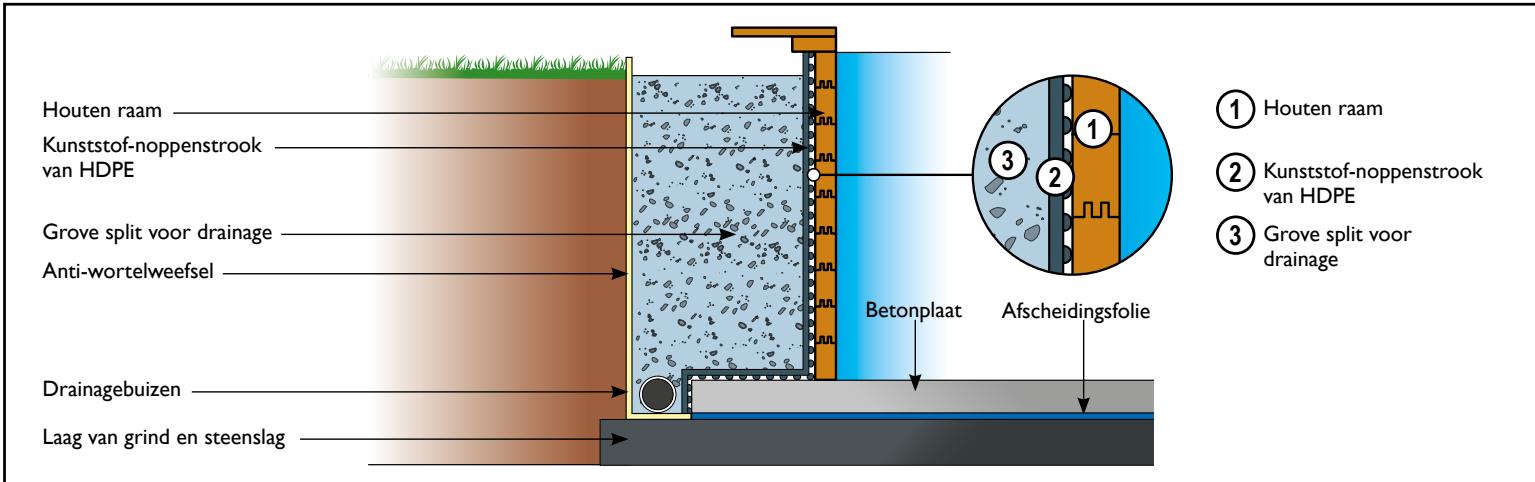

1 Houten constructie van het bad 2 Vermalen grind rondom het bad 3 Isolatiefolie HDPE 4 Betonplaat 7504635

• Aanbrengen van de waterdichte folie (niet meegeleverd) om het regenwater af te voeren. De hoogte van de folie moet overeenkomen met de diepte van de kuil.
• De noppenzijde wordt tegen de houten structuur aangelegd om een luchtspleet te creëren tussen de natte afgravingskant en de zwembadwanden. De noppenstructuur zorgt voor een gunstige verdeling van de druk op de afgraving en een lagere puntbelasting (drukvastheid 250 kN/m².)
• Vul de pool met water voordat u de rand ervan ophoogt met grindzand. De rand rondom het bad opvullen met grindzand. Pas er hierbij voor op dat u de constructie aan de rand van de kull niet vervormt.

Grove split voor drainage Grove split voor drainage Anti-wortelweefsel Betonplaat Laag van grind en steenslag Kunststof-noppenstrook van HDPE Drainagebuizen Natuurlijke grond

Houten raam Kunststof-noppenstrook van HDPE Grove split voor drainage Anti-wortelweefsel Drainagebuizen Laag van grind en steenslag Betonplaat Afscheidingsfolie ① Houten raam ② Kunststof-noppenstrook van HDPE ③ Grove split voor drainage

1 - Opbouw van de wanden	Alle instructies in deze gebruikshandleiding die betrekking hebben op elektrische installaties (elektriciteitskast, tegenstroomsystemeem, filtersystemeem, zwembadspot en warmtepomp) zijn uitsluitend bedoeld voor gekwalificeerde elektromonteurs.
2 - Plaatsen van de versterkingsranden en de draagsteunen
3 - Voorbereiden van de wanden
4 - Aanbrengen van vilt en folie aan onderzijde
5 - Uitsnede voor de tegenstroominstallatie
6 - Uitsnede voor de instroomopeningen, de aansluiting en de skimmer
7 - Uitsnede maken voor en aanbrengen van de spot
8 - Aanbrengen van de balken en afwerken met geanodiseerd aluminium
9 - Trappen
10 - Aansluiten van de tegenstroominstallatie
11 - Aansluiten van de filterinstallatie
12 - Aansluiten van de warmtepomp
13 - Aansluiten van de automatische bodemzuiger. (De Poolcleaner is als extra leverbaar en niet in de levering inbegrepen)
14 - elektriciteitskast
15 - De tegenstroominstallatie gebruiken

Opbouw van de wanden

- Plaats het zwembad zo dat de overheersende windrichting op de opening van de skimmer(s) gericht is, zodat deeltjes aan de oppervlakte optimaal worden weggeblazen.

Ia - Plaats de houten palen in de metalen sokkels. Er zijn korte (PS1) en lange (PS2) metalen sokkels, dus let erop dat u ze allemaal in de juiste positie zet!
Ib - Maak de eerste rij balken waterpas. De lipjes dienen om de balken correct uit te lijnen als ze met elkaar worden verbonden, maar als ze afwezig zijn of kleine scheurtjes vertonen heeft dat geen gevolgen voor de mechanische weerstand van het hout of voor de stevigheid en de bouw van het zwembad.
Ic - Houdt de balken op hun plaats met behulp van de metalen staanders (recht en gehoekt). Bevestig deze met de onderste slotbout 12 x 160 zonder ze helemaal vast te schroeven. Schroef alle slotbouten van 12 x 160 uit de zakjes J en K vast, voor de metalen sokkels, en die van 12 x 120 in het bovenste stuk van de palen.
Id - Ga verder met het bevestigen van de balken met gebruikmaking van het daarvoor bedoelde hulpstuk.
Ie - If - Plaats de balken voor de tegenstroominstallatie in de rijen 6/7/8 tegenover de skimmer. Plaats de onderste en bovenste balken van de skimmer in de rijen 9/10 tegenover de tegenstroominstallatie. Plaats de balk voor de Pool Spot op de 6de rij op een wand rechts of links van de skimmer. Plaats de balk voor de aansluiting op de 8de rij op een wand rechts of links van de skimmer.
Ig - Zet de rest van de balken op hun plaats.
I h - Controleer of de onderste en bovenste balken van de skimmer goed zijn uitgelijnd, en doe dat ook voor de balken tegenover de tegenstroominstallatie.
Ii -Het is noodzakelijk de uitlijning van de keggen (kalklijn) en de diagonalen (lint van 10 m) te controleren;A = B
Ij - Draai de bouten op de staanders allemaal aan.
Ik - Bereid het doorboren van de bovenste balken voor en let daarbij op de kanten.
II - Boor het centrale gat (diam. 8 mm), sla er de eerste verankeringspen van 8 x 90 in en schroef alles vast. Boor dan de overige gaten (diam. 20 mm), sla er de verankeringspennen van 20 x 160 in en schroef ze vast. Herhaal dit voor elke sokkel.
Im - Spijker de afdekplanken vast tegen de palen. Doe hetzelfde met de bekleding van hout RC-1 en RC-2.

Plaatsen van de versterkingsranden en de draagsteunen

2a - Zet eerst de meegeleverde métalen plaat PRG met schroeven vast onder de steunplanken. Plaats de horizontale versterkingsband op gelijke hoogte als de bovenrand aan de buitenzijde van de constructie. Maak de rand waterpas en schroef deze vanuit de binnenzijde van het zwembad vast, totdat de schroefkoppen in het hout verzonken zijn.
2b - Boor drie gaten voor, met een diameter van 6 mm (op de hoeken).
2c - Maak de gaten over een diepte van 45 mm groter, met behulp van een speedboor met een diameter van 12 mm. Schroef de planken vast met drie schroeven van 6×90.
2d - Boor drie gaten voor, met een diameter van 3 mm en schroef ze aan de planken vast met drie schroeven van 6×90 mm.
2e - Plaats de draagsteunen en let op de richting (boven-onder). Meet de posities ervan uit, maak boorgaten en schroef alles vast, tot de koppen van de schroeven in het hout verzonken zijn.
2f - Schroef de horizontale versterkingsrand vast aan de draagsteunen.

Voorbereiden van de wanden

3a - Haal twee schroeven met ronde kop uit het zakje dat met de skimmer wordt meegeleverd en schroef er de mond van de skimmer mee vast op de bovenste balk.

3b - Installeer de buitenste vierkante pakking, samen met de behuizing van de skimmer.

3c - Haal acht schroeven met ronde kop uit het zakje dat met de skimmer is meegeleverd en schroef er het geheel stevig mee vast zodat het waterdicht is. (Vastschroeven met de hand).

3d - Pakkingen. Plaats een rechthoekige pakking op Plaats een rechthoekige pakking op het frame van de skimmer en zorg ervoor dat deze goed vastzit. Leg bij de instroomopening en de aansluiting de pakking van kurk (A) tegen de wand aan en plaats daar dan een van de twee witte ronde pakkingen (B) overheen en controleer ook of die daar goed vast zitten.

3e - Schroef de steunplaat van dë tegenstroominstallatie met de 24 meegeleverde rvs schroeven van 4x35mm van achteren vast aan het gefreesde frame

3f - Boor de benodigde gaten in de strips (3 cm van de uiteinden en vervolgens om de 20 cm ongeveer) De rail van een wand kan uit verschillende delen bestaan die tegen elkaar aan zijn gelegd.

3g - Rol het vilt voor de wand uit.

Zorg voordat u verder gaat met de volgende stap dat de betonnen fundering zorgvuldig wordt aangeveegd en dat splinters of scherven in de wanden met schuurpapier worden weggewerkt zodat alle steunen er precies en glad op kunnen aansluiten.

3h - Plaats de kunststof rail op het vilt gelijk met de bovenste plank.

3i - Schroef de eerste rail van de bekleding vast met de roestvrijstalen schroeven (4x40).

3j - Snijd de V-vormige rail bij de hoeken gedeeltelijk door, zodat u het profiel kunt verbuigen. Zet de hoek aan beide zijden op 3 cm met een schroef vast en schroef vervolgens ook de hele rail vast.

3k - Snijd de stukken van het vilt die uit het frame steken eraf.

31 - Ga op dezelfde manier te werk bij de afvoer, de aansluiting voor de borstel en het frame voor het tegenstroomzwemmen.

3m - Installeer de behuizing voor het tegenstroomzwemmen op de bevestigingsplaat met behulp van de meegeleverde 5x20mm roestvrijstalen schroeven, de ringen en de moeren.

Attentie: de behuizing voor de tegenstroominstallatie moet zo worden gemonteerd dat de uitlaat van 75 mm ∅ bovenaan komt en de uitlaat van 90 mm ∅ daaronder. 10C pagina 52.

4 Aanbrengen van vilt en folie

4a -Leg het beschermvilt op de bodem.
4b - Snijd het beschermende vilt op maat met behulp van een stanleymes of een schaar.
4c - Breng de folie aan bij een buitentemperatuur van tussen de 20 en de 25° C.
4d - Doe dit zo dat de hoeken van de folie samenvallen met de hoeken onderaan het zwembad.
4e - Haak de folie in de uitsparing van de rail.
4f - Breng het klemprofiel aan over de gehele rand van het zwembad. Begin daarbij vanaf het midden van de wand.
4g - Trek de folie zo strak mogelijk.
4h - Vul het bad tot het water erin 2 cm hoog staat.
4i - Trek de nog overgebleven plooien glad en vul het bad dan verder op met water, tot dit 5 cm onder de tegenstroominstallatie is komen te staan

5 Uitsnede voor de folie en de tegenstroominstallatie

5a - Installeer de pakking en het frame van de tegenstroominstallatie en gebruik daar de meegeleverde rvs-schroeven voor.
5b - Snijd de folie aan de binnenzijde van het frame van de tegenstroominstallatie weg.
5c - Sluit de slang voor de luchttoevoer aan op de gedeelten boven en achter de module voor de tegenstroominstallatie. Duw de slang over de nippel van de luchtinlaat. Zet de slang dan vast met een slangklem. Maak de luchtslang precies op lengte.
5d - Maak de drukslang vast aan de opening die daarvoor bedoeld is in de tegenstroominstallatie en sluit deze aan op de nippel van de PN-toets (aan en uit zetten van de pomp). Draai de slang met de hand op de drukschakelaar en op de module van de tegenstroominstallatie.
5e - Plaats de voorste afdekking in zijn geheel in de module van de tegenstroominstallatie en schroef het geheel vast met de 4 hiervoor meegeleverde rvsschroeven.

6 Uitsnede voor de instroomopeningen, de aansluiting en de skimmer

6a - Positioneer de instroomopening en de aansluiting aan de binnenzijde van het bad.
6c - Maak een gat in de folie rond de instroomopeningen de aansluiting en houdt daarbij ca. 2 mm speling aan. Zet de witte stukken pakking (B) en de instroomopening en aansluiting op hun plaats.
6c - Draai de buitenste schroeven van de instroomopening en de aansluiting vast genoeg aan om er zeker van te zijn dat het hier waterdicht is, en pas daarbij zo nodig de in het schema genoemde methode toe.
6d - Dek het stuk schroefdraad van de bouten af met een stuk teflonband dat u er tegen de klok in omheen windt.
6e - Draai de bouten van de instroomopening en de aansluiting vast.
6f - Voorbeeld van de plaatsing van de slangen op de skimmer en de aansluiting.
6g - De aansluiting - De instroomopening. Lijmen van het bochtstuk, de afsluitklep en de slangen van pvc, op lengte maken afhankelijk van de gesteldheid van de bodem.
6h - Lijm het geheel nadat dit eerst in elkaar is gezet vast aan de uitgang van de aansluiting en de instroomopening. Sluit de kleppen.
6i - Nadat u teflon rond het gedeelte met de schroefdraad hebt gewonden schroeft u de klep vast in de behuizing van de skimmer.
6j - Lijm de buis van pvc met het bochtstuk vast aan de afsluitklep. Doe nadat de lijm is uitgehard de klep dicht en vul het bad dan weer met water, tot 5 cm onder de skimmer.
6k - Installeer de pakking en het frame van de skimmer.
61 - Haal 18 schroeven met platte kop uit het zakje dat met de skimmer wordt meegeleverd en schroef er de hele skimmer mee vast.
6m - Snijd de folie aan de binnenzijde van het frame van de skimmer weg Tot slot plaatst u het flensdeksel en knipt het bij.
6n - Het peil van het water moet halverwege de skimmer komen te staan.

7 Monteren van de verlichtingsspot

7a - Breng de vier schroeven aan de voorzijde van het montageframe aan en schuif van achteren de silicone pakkingen over de schroeven heen.
7b - Nadat u met een speedboor van 25 mm een gat in de folie en in de balk hebt gemaakt, schroeft u het montageframe er verticaal aan vast, waarbij u links en rechts een afstand 50 mm ten opzichte van het gat aanhoudt. Let er hierbij op of de siliconenpakkingen correct gepositioneerd zijn.
7c - Draai de bevestigingsmoer voor de kabeldoorvoer los en haal deze van de kabel af.
7d - Voer de kabel voor de lamp door het gat in de folie en trek die er dan vanaf de buitenzijde weer uit. Beweeg vervolgens de kabeldoorvoer zorgvuldig door het gat in de folie en duw deze in de richting van de stop, tot u zeker weet dat de witte pakking tegen de folie aan is komen te zitten.
7e - Schuif vervolgens de bevestigingsmoer over de kabel van de lamp heen en schroef deze vast aan de kabeldoorvoer. Als je daarvoor een universe steeksleutel of een tang gebruikt, moet u opletten dat u de moer niet te vast aandraait en hem daardoor beschadigt.
7f - Rol een stuk kabel uit dat lang genoeg is om de spot zo nodig ooit weer uit het water te kunnen halen.
7g - Draai de zwarte moer los en trek de kabel het bassin uit. Richt de spot in het zwembad zo dat het woord «TOP» op de voorste stang zich aan de onderzijde bevindt en duw dan de bevestigingschroef door het gat bovenaan. Schroef vervolgens de onderste schroef onderaan de spot vast

Houdt u zich aan de instructies in de met de spot meegeleverde gebruiksaanwijzing.

8 Aanbrengen van de vurenhouten randen

- de bovenrand is een element voor de afwerking. Het is formeel verboden om er overheen te lopen, te rennen of er op te zitten. Niet onder de garantie vallen: veranderingen van kleur, natuurlijke vervormingen (barsten, scheuren, spleten, vouwen of splinters) of vervormingen als gevolg van een slechte manier van installeren.

8a - Boor de binnenste randdelen voor, met gaten om de 70 cm ongeveer, en schroef ze dan vast. Begin hiermee op minstens 3 cm van de uiteinden.
8b - Boor de buitenste randdelen voor.
8c - Schroef de buitenste randdelen vast.
8d - Positioneer de afwerkplaatjes op de hoeken en de rechte stukken. Boor deze voor en schroef ze vast met de schroeven van 6×30.

9 Trappen

De zwembadtrap moet uitsluitend worden gebruikt als toegang tot het bad. De maximaal toelaatbare belasting is 150 kg. Wanneer de zwembadtrap niet gebruikt wordt, moet deze in een beveiligde stand worden gezet.

9a - Maak de trap waterpas. Hiervoor dient zo nodig lucht vanonder de treden te worden afgezogen.
9b - Markeer de plek waar de bevestigingspunten voor de trap moeten komen.
9c - Boor met een klokboor met diameter 50 een gat in de bovenrand en de versterkingsrand. Markeer de plaats voor de bevestigingsbouten van de steunplaat en boor de gaten daarvoor.
9d - Zet de steunplaat in de gaten en bevestig die met twee schroeven van 6×60.
9e - Plaats de houten trap tegen de horizontale onderrand.
9f - Markeer de plaats voor de schroeven en boor de gaten daarvoor.
9g - Markeer de plaats waar op elk van de trapbomen de sluitingen moeten komen en boor dan de gaten hiervoor, zodat de ladder kan worden vergrendeld.

10 Aansluiten en gebruiken van de tegenstroominstallatie

ATTENTIE!

- De elektrische aansluiting van de pomp en het apparaat van de tegenstroominstallatie moet worden uitgevoerd door een hiervoor opgeleide elektromonteur.

Voordat er werkzaamheden worden uitgevoerd aan het apparaat moet de installatie met de aardlekschakelaar (ALS) altijd worden afgekoppeld van het lichtnet.

10a - Monteer de pvc-buizen en de aansluitingen zoals weergegeven in de tekening.

Opmerking: voordat u ze aan elkaar lijmt moet u eerst een proefpassing doen, om zeker te weten dat de verschillende onderdelen goed op elkaar aansluiten.
- Maak de slang en de koppelstukken eerst goed schoon voordat u ze op maat snijdt.
- Gebruik om de buis van glad pvc schoon te krijgen geen schuurpapier.
- Nadat de buis is schoongemaakt, moet het oppervlak ervan er mat uitzien. Raak het oppervlak nadat het is schoongemaakt niet meer met uw handen aan.
- Breng de lijm aan over de gehele lengteas van de slang en de verbindingsstukken.
- Plak nadat de lijm is aangebracht de beide stukken tegen elkaar vast. Laat ze ver over elkaar heen gaan zonder ze te verdraaien en houdt ze vervolgens nog even tegen elkaar aan.
- De overtollige lijm neemt u vervolgens weg met een kwastje. Gebruik de lijm niet bij temperaturen van minder dan 5° C. Het plakken zelf moet snel gebeuren.

10b - Sluit de drukslang aan op de elektropneumatische kast. Zorg ervoor dat de slang hierbij niet geknikt komt te zitten.
10c - Sluit de luchtslang aan op de buitenste module van de tegenstroominstallatie en zet hem dan vast met een slangklem. Monteer de retourklep tegen de buitenwand van het bad.

Houdt u zich aan de instructies in de met het pakket met de tegenstroominstallatie meegeleverde gebruiksaanwijzing.

Aansluiten van de filterinstallatie

ATTENTIE!

- De elektrische aansluiting van de filterpomp moet worden uitgevoerd door een hiervoor opgeleide elektromonteur. - Voordat er werkzaamheden worden uitgevoerd aan het apparaat moet de installatie met de aardlekschakelaar (ALS) altijd worden afgekoppeld van het lichtnet.

I Ia - Monteer het filter van het bad conform de gebruiksaanwijzing.
I Ib - Voorbeeld van het installeren van een zandfilter.

Houdt u zich aan de instructies in de met het pakket met het zandfiltersysteem meegeleverde gebruiksaanwijzing.

Koppelen van de warmtepomp aan de set met het zandfilter

12a - Monteer de pvc-buizen en de aansluitingen zoals weergegeven in de tekening.

Opmerking: voordat u ze aan elkaar lijmt moet u eerst een proefpassing doen, om zeker te weten dat de verschillende onderdelen goed op elkaar aansluiten.
- Maak de slang en de koppelstukken eerst goed schoon voordat u ze op maat snijdt.
- Gebruik om de buis van glad pvc schoon te krijgen geen schuurpapier.
- Nadat de buis is schoongemaakt, moet het oppervlak ervan er mat uitzien. Raak het oppervlak nadat het is schoongemaakt niet meer met uw handen aan.
- Breng de lijm aan over de gehele lengteas van de slang en de verbindingsstukken.
- Plak nadat de lijm is aangebracht de beide stukken tegen elkaar vast. Laat ze ver over elkaar heen gaan zonder ze te verdraaien en houdt ze vervolgens nog even tegen elkaar aan.
- De overtollige lijm neemt u vervolgens weg met een kwastje.

12b - Stel de by-pass in voor de werking

- Voor het functioneren met de warmtepomp: Zet de kleppen 1 en 3 open en sluit klep 2.

- Voor het functioneren zonder de warmtepomp: Zet klep 2 open en sluit de kleppen 1 en 3, zoals aangegeven in schema 12 b op pagina 54.

Houdt u zich aan de instructies in de met de warmtepomp meegeleverde gebruiksaanwijzing.

Aansluiten van de automatische bodemzuiger - De Poolcleaner is als extra leverbaar. Hij is niet

in de levering inbegrepen

13a - Klem de drukregelaar in de rubberen adapter. Let hierbij op de juiste richting.
13b Breng de slang voor de automatische aansluiting weer aan en koppel die vast aan het nog vrije uiteinde. Het is belangrijk deze te ontluchten. Koppel het geheel terwijl dat ondergedompeld is aan op de aansluiting. Doe de klep van de aansluiting open en die van de skimmer dicht. Stel de pomp in werking. Wanneer er geen gebruik wordt gemaakt van de aansluiting, moet u de klep van de aansluiting dichtdoen en die van de skimmer openzetten. Zie voor meer details de instructie voor de automatische aansluiting.

Elektriciteitskast

ATTENTIE!

• Het installeren van de elektriciteitskast en het koppelen van de filterpomp, de warmtepomp, het besturingssysteem van de
  tegenstroominstallatie en de verlichting van het bad moet worden uitgevoerd door een hiervoor opgeleide elektromonteur.
• Voordat er werkzaamheden worden uitgevoerd aan het apparaat moet de elektriciteitskast met de aardlekschakelaar (ALS) altijd worden afgekoppeld van het lichtnet.
• De elektriciteitskast mag niet worden gebruikt als verdeeldoos voor het aansluiten van apparatuur die geen deel uitmaakt van het systeem.

14a - Laat het aansluiten van de filterpomp, de warmtepomp, het besturingssysteem van de tegenstroominstallatie en de verlichting van het bad over aan een hiervoor opgeleide elektromonteur.
14b - Stel de tijd voor de analoge schakelklokken van de filter en de verlichting van het bad in door de minutenwijzer te verdraaien in de richting van de pijl.
14c -Via de keuzeschakelaar die zich onder de beide schakelklokken bevindt kunt u het in- en uitschakelen regelen van de filterpomp en de verlichting van het bad, of dat aansturen door er de tijdstippen voor in te stellen. In het gedeelte met de ring staan de tijdstippen aangegeven die je kunt instellen. Druk op de klepjes waarvan de stroomtoevoer moet worden de afgekoppeld naar binnen, zodat die welke naar buiten toe staan gericht aangeven hoe lang de stroomtoevoer geactiveerd blijven.

I	Verlichting aan
	Teller
O	Uit

In het gedeelte met de ring staan de tijdstippen aangegeven die u kunt instellen. Druk op de klepjes waarvan de stroomtoevoer moet worden de afgekoppeld naar binnen, zodat die welke naar buiten toe staan gericht aangeven hoe lang de stroomtoevoer geactiveerd blijven.

De tegenstroominstallatie gebruiken

ATTENTIE!

U moet de installatie alleen in gebruik nemen zolang het bad gevuld is. Er moet absoluut worden voorkomen dat de pomp droog loopt.

15a - Vul het bad tot ongeveer de halve maximum hoogte van de skimmer.
15b - Zet de twee schuifregelaars open en schakel de installatie in met de PN-schakelaar.
15c - Regel de stroom van het water door de binnenste straalpijp naar voren te draaien. De maximale stroom van het water wordt verkregen door de straalpijp naar links te draaien. Om de stroom te verminderen draait u de straalpijp naar rechts.

Maximale opbrengst

Minimale doorstroomsnelheid

15d- Regel de luchttoevoer door de buitenste straalpijp naar voren te draaien.
15e - Regel de straalpijp zo dat de vlotter van de tegenstroominstallatie op maximaal staat.

Instructies voor het verhelpen van storingen

Probleem	Mogelijke oorzaak	Aanbevolen actie
De pomp maakt een hoop lawaai maar levert niet zijn normale vermogen.	De motor draait in de verkeerde richting	Wissel de polen van de motor om door de fasen om te keren
	Het water staat niet hoog genoeg	Vul water bij
	De pomp zuigt lucht op	Controleer of de verbindingen niet lekken
	De schuifregelaar staat niet helemaal open	Zet de schuifregelaar open
	De aanzuigpijp is niet waterdicht	Maak de aanzuigpijp waterdicht
	De pomp zit verstopt (met bladeren etc.)	Maak de pomp schoon
De pomp maakt een hoop lawaai maar levert wel zijn maximale vermogen.	De motor loopt aan tegen zijn behuizing	zet de behuizing recht
	De behuizing van de ventilator is te slap	zet de behuizing recht
De pomp start niet of start moeilijk en traag op	Er ontbreekt een fase	Verander iets aan de voeding
De aardlekschakelaar reageert bij het in schakelen	Slechte zekeringen	Neem een smeltzekering van 16 A
	Laat de installatie controleren door een elektromonteur.
De veiligheidsschakelaar van de motor gaat uit	Slechte afstelling	Stel een goede elektrische waarde in van +10%
	De pomp raakt oververhit	Laat de motor afkoelen en zet hem dan weer aan
	Er is een fase gesprongen	Controleer de zekering
De pomp kan niet vanuit het bad worden ingeschakeld	De slang van de schakeling is geknikt of geplet	Kijk of de pomp vanaf de elektriciteitskast kan worden aangezet.
	De slang van de schakeling is te lang	De slang van de schakeling is te kort
	Zekeringen/Elektrische voeding/Veiligheidsschake- laar van de motor	Controleer de zekeringen/de elektrische voeding/Test de vei- ligheidsschakelaar van de motor

① Het niet nakomen van de onderhoudsinstructies kan leiden tot grote gezondheidsrisico's, met name voor kinderen.

1. WATERBEHANDELING

Het zwembad is geïnstalleerd! Voordat u uw eerste bad neemt, is het absoluut noodzakelijk het water eerst «voor te bereiden».

Na een bad blijven vaak tal van vervuilende elementen in het water achter, zoals plantresten, aarde, stof, zweet, speeksel, haar, vet, etc. Het zwemwater moet hiertegen worden beschermd om te voorkomen dat zich grote aantallen micro-organismen gaan ontwikkelen.

Hiertoe kunnen de volgende simpele regels worden gevolgd:

- Filter het water gedurende de dag, want het baden is de factor die de meeste vervuiling veroorzaakt. Pas de filterduur aan de watertemperatuur aan. Hoe hoger de watertemperatuur, hoe sneller de populaties bacteriën zich zullen ontwikkelen.

Watertemperatuur	< 10°	10-12°	12-16°	16-24°	24-27°	27-30°
Filterduur	2h	4h	6h	8h	10-12h	-> 20h

In het algemeen geldt, ongeacht het type filtratie, dat vuildeeltjes moeten worden verwijderd door de filters regelmatig te reinigen.

Zandfilter: Naarmate de hoeveelheid vuil in het zand toeneemt, wordt de watercirculatie moeilijker en stijgt dus de druk.

Raadpleeg voor het reinigen de onderhoudsinstructie van de filterinstallatie.

• Het water in uw zwembad analyseren: vergeet niet elke week de pH-waarde (maat voor de balans tussen zuurgraad en alkaliteit van het water) te controleren. Deze dient altijd tussen 7,2 en 7,6 te liggen. Bij een onjuiste pH-waarde zijn onderhoudsproducten minder effectief, wordt de ontwikkeling van gebonden chloor versneld (stank, irritatie van de slijmvliezen...) en is er sneller sprake van corrosie aan metalen onderdelen.
• Het water regelmatig behandelen: een wekelijkse desinfecterende behandeling (broom, chloor, actieve zuurstof) tegen bacteriën volstaat om de ongemakken die voortvloeien uit een slechte waterkwaliteit te vermijden. Een tweewekelijkse behandeling met een anti-algmiddel is voldoende om algengroei te voorkomen of onder controle te houden.

① Gebruik en opslag van chloorhoudende producten

Wij willen u er aan herinneren dat dit gevaarlijke producten zijn, die slechts volgens de aanwijzingen van de fabrikanten mogen worden gebruikt en opgeslagen. Meng chemische producten niet met elkaar. Sla de producten in gesloten verpakking op in een koele en voldoende geventileerde ruimte. Stel ze niet aan direct zonlicht bloot. Als u een kopje, glas of iets anders gebruikt om hoeveelheden af te meten, spoel dit dan goed schoon na elk gebruik. Lees zorgvuldig de veiligheidsvoorschriften en gebruiksaanwijzingen op elk etiket. Houd alle chemische producten buiten bereik van kinderen.

• Verwijder elke dag zo veel mogelijk vuil uit het zwembad met behulp van een schepnet (bladeren, dode insecten etc.) en reinig regelmatig de waterlijn om het afgezette vet te verwijderen.
• Leeg het opvangbakje van de pomp. Doe dit regelmatig, evenals dat van de skimmer, om een optimaal filterresultaat te behouden.

Jaarlijkse behandeling: om het water schoon te houden dient u jaarlijks het filter te reinigen, eenderde tot de helft van het water te verversen en het zwembad goed op de winter voor te bereiden.

Ververs al het water in uw zwembad eens per 3 à 4 jaar.

Problemen en oplossingen :

PROBLEMEN	OORZAKEN	OPLOSSINGEN
1. Helder water met een groene of bruine kleurGrote hoeveelheden bruine vlekjes op de wanden	Oxideren van de metaalzouten (ijzer of koper) in het water.De pH-waarde controleren. Corrosie van metalen onderdelen	Controleer de pH-waarde. Voeg direct bij het vullen van het bad Kalk- en Metaalstabilisator toe. Reinig het filter. Blijf continu flocculeren en filteren.
2. Water met een geel- of bruinachtige kleur	Water is rijk aan ijzer of aan mangaan	Zie 1.
3. Troebel en melkachtig water	Organische of colloïdale vuildeeltjes	Pas een shock-chlorering toe. Reinig het filter. Goed filteren en flocculeren
	Niet organisch bezinksel waardoor de hardheid van het water wordt verhoogd	Controleer de pH-waarde. Voeg direct bij het vullen van het bad Kalk- en Metaalstabilisator toe.
4. Gladde, groene aanslag op de wanden	Wildgroei van algen	Pas een shock-chlorering toe. Anti-algbehandeling
5. De wanden van het bad zijn ruw	Kalkafzetting als gevolg van hard water	Controleer de pH-waarde. Voeg direct bij het vullen van het bad Kalk- en Metaalstabilisator toe. Gebruik als het bad leeg is een schoonmaak- en anti-kalkmiddel voor baden.
6. Irritaties van huid en ogen, onaangename geur	Aanwezigheid van gebonden chloor (chloramine)	Corrigeer de pH-waarde. Pas een shock-chlorering toe. Voeg vers water toe.
7. Corrosiesporen	Te lage pH-waarde	Verhoog de pH-waarde tot 7,0-7,4.

2. ONDERHOUD VAN DE HOUTEN OPBOUW

- het hout

Hout is een levend materiaal, dat gevoelig is voor schommelingen in de vochtigheidsgraad en de temperatuur. Op lange termijn kan hout licht opbollen of kleine scheurtjes of spleten vertonen. Dit heeft geen enkel gevolg voor de stevigheid of duurzaamheid van onze materialen.

Bovendien kunnen de wanden vervormingen vertonen als gevolg van de waterdruk - dit geldt vooral voor de centrale en onderste wanddelen (hoogste waterdruk) - dit is normaal.

Dit verschijnsel heeft geen gevolgen voor de stevigheid van de structuur, mits bij de installatie de montage-instructies zijn gevolgd.

Alle houten elementen van het zwembad zijn door middel van een autoclaafbehandeling beschermd tegen insecten en schimmel. Door deze behandeling krijgt hout een groenachtige kleur, die echter volstrekt onschadelijk is voor mensen. Overigens wordt deze kleur minder fel met de tijd. Afhankelijk van de mate waarin het hout aan direct zonlicht wordt blootgesteld, wordt het hout langzaam zilvergrijs van kleur. Dit verschijnsel kan worden vertraagd door een beits of een beschermende olie aan te brengen; het beste tijdstip hiervoor is enkele weken na de installatie van het zwembad (stabilisering van de structuur, demping van de groene kleur van het behandelingsproduct).

- de folie

De folie is een soepel, bijzonder kwetsbaar pvc-membraan. Zorg er daarom voor dat het water in het zwembad perfect schoon is en de pH-waarde niet te hoog.

- De waterlijn heeft meer dan andere gedeeltes te lijden van verschillende vormen van aanslag en afzetting. Daarom moet deze regelmatig worden schoongemaakt met geschikte producten (zonder oplos- en schuurmiddelen).

- Breng nooit vaste behandelingsproducten in direct contact met de folie; dit kan verkleuring tot gevolg hebben. Tabletten moeten in een chloordrijver of in de mand van de skimmer worden opgelost.

- In periodes waarin niet wordt gefilterd, met name in de winter, is het absoluut noodzakelijk om een schuimremmer en een anti-kalkmiddel aan het water toe te voegen.

① Maak het zwembad nooit helemaal leeg. De folie mag nooit langer dan 24 uur droog blijven, anders kunnen vervormingen, haarscheurtjes etc. optreden.

Vlekken op de folie: oorzaken en oplossingen

KLEUR VAN DE VLEKKEN	MOGELIJKE OORZAKEN	WAT TE DOEN?
Wit	1) ontkleuren van het materiaal als gevolg van contact met een chemisch product (chloor)	1) geen oplossing
Wit/grijs	1) kalkaanslag	1) leeg het bad, voer een mechanische schoonmaak uit, vul het bad weer, breng het water in balans en voeg een anti-kalkmiddel toe
Roze	1) migratie van bacteriën die zich onder het vlies hebben ontwikkeld als gevolg van vocht	1) verlaag de pH-waarde en de watertemperatuur, pas een shock-chlorering toe en laat het filter continu lopen gedurende 48 uur. Houd ter preventie de pH-waarde tussen 7 en 7,4.
Groen	1) aanwezigheid van algen2) versnelde veroudering van de waterlijn onder invloed van de zon en oxiderende producten	1) corrigeer de pH-waarde, pas een shock-chlorering toe, laat het filter continu lopen gedurende 48 uur en voer een mechanische schoonmaak uit2) pas een anti-aanslagmiddel toe, verwijder de vlekken met een borstel en zuig de aanslag op
Oranje/bruin	1) aanwezigheid van dode algen2) het water heeft hoog gehalte aan ijzer- en koperoxide	1) reinig de wanden met een borstel en zuig de aanslag op2) verlaag de pH-waarde en de watertemperatuur, verwijder de vlekken met een borstel en zuig de aanslag op
Zwart	1) migratie van bacteriën die zich onder het vlies hebben ontwikkeld als gevolg van vocht2) het water heeft een hoog gehalte aan zware metalen (ijzer, zilver)	1) verlaag de pH-waarde en de watertemperatuur, pas een shock-chlorering toe en laat het filter continu lopen gedurende 48 uur. Houd ter preventie de pH-waarde tussen 6,8 en 7.2) verlaag de pH-waarde en de watertemperatuur, verwijder de vlekken met een borstel en zuig de aanslag op
De folie is plakkerig of voelt vet aan	1) aanwezigheid van algen2) het water heeft een hoog gehalte aan zware metalen (ijzer, zilver...)	1) corrigeer de pH-waarde, pas een shock-chlorering toe, laat het filter continu lopen gedurende 48 uur en voer een mechanische schoonmaak uit2) verlaag de pH-waarde en de watertemperatuur, verwijder de vlekken met een borstel en zuig de aanslag op

3. OVERWINTEREN EN VEILIGHEID

Goed overwinteren is essentieel voor het onderhoud van het zwembad. Deze procedure dient om te voorkomen dat zich gedurende de winter grote hoeveelheden algen of kalkaanslag in het bad vormen. Met een speciaal overwinteringsmiddel beschermt u het water en uw zwembad tijdens de winter en maakt daarmee de schoonmaak bij het begin van het nieuwe seizoen een stuk makkelijker.

① Het zwembad mag 's winters (of gedurende een andere lange periode) nooit helemaal worden geleegd. In een leeg bad is de hechting van de folie en zelfs de constructie van het bad zelf niet meer gegarandeerd, aangezien het water zowel fungeert als thermische isolatie en als ballast. Daarom is een gevuld zwembad ook beter beschermd tegen extreme weersomstandigheden: de waterdruk voorkomt dat de wanden naar binnen worden gedrukt (bij terreinverschuivingen) en biedt weerstand aan de druk van bodem en grondwaterspiegel.

De procedure voor overwintering van het filter wordt beschreven in de handleiding van het filter.

Vergeet niet de houten trap te verwijderen en op te bergen. Om veiligheidsredenen mag deze trap enkel en alleen worden gebruikt om toegang te krijgen tot het zwembad. Het verdient de voorkeur het zwembad af te dekken met een winterafdekzeil of, nog beter, met een afdekzeil dat voldoet aan de norm NF P 90 308. In dat geval dient u het afdekzeil regelmatig sneeuwvrij te maken. Maar ook als een zeil aanwezig is, dient u waakzaam te blijven.

Controleer het water regelmatig en pas een chlooroplossing toe als een groene kleur zichtbaar is.

Controleer tenslotte ook de afvoer van het regenwater rondom het zwembad.

4. DEMONTAGE

Hoewel demonteren van een zwembad mogelijk is, wordt het afgeraden. Demonteren kan namelijk leiden tot breuk van onderdelen, en bovendien is het opnieuw plaatsen van de folie een zeer bewerkelijke procedure.

USE AND MAINTENANCE OF TIMBER SWIMMING POOLS

Montagehulp - uitsluitend voor Frankrijk - België - Luxemburg

Onze helpdesk is, feestdagen uitgezonderd, geopend van maandag tot en met zaterdag, van 9.00 tot 18.00 u, bereikbaar op nummer:
