VH 4 B 067F - Table de cuisson vitrocéramique VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson vitrocéramique
Marque	VALBERG
Modèle	VH 4 B 067F
Alimentation	230 V~ 50/60 Hz (monophasé) ou 400 V~ 2Ph+N (biphasé)
Puissance totale	6000 W
Nombre de foyers	4
Foyers et puissances	Avant gauche : Ø190 mm, 1800 W ; Arrière gauche : Ø155 mm, 1200 W ; Arrière droit : Ø190 mm, 1800 W ; Avant droit : Ø155 mm, 1200 W
Fonction Booster	Oui, sur tous les foyers (puissance maximale pendant 1 heure)
Type de commande	Touches sensitives
Verrouillage enfant	Oui, par appui simultané sur [-] et [+] pendant 2 secondes
Indicateur de chaleur résiduelle	Oui, symbole [H]
Arrêt automatique de sécurité	Oui, en cas d'oubli ou de surchauffe
Dimensions de découpe (encastrement)	560 x 490 mm
Distance minimale au mur	50 mm
Distance minimale à la hotte	500 mm (selon instructions du fabricant de hotte)
Classe de protection	Y
Câble d'alimentation	H05 VV-F ou H05 RR-F (3 x 2,5 mm² pour 230V ; 4 x 1,5 mm² pour 400V)
Calibre de protection	25 A (230V) ou 16 A (400V)
Consommation d'énergie (EC)	180,7 Wh/kg (total)
Entretien et nettoyage	Eau et produit vaisselle doux ; éviter les abrasifs et les objets tranchants
Fonctions de sécurité	Arrêt automatique, verrouillage, détection de surchauffe, protection contre les fuites de gaz (non applicable)
Service après-vente	Contacter le service après-vente pour les réparations

FOIRE AUX QUESTIONS - VH 4 B 067F VALBERG

Comment allumer une zone de cuisson sur la table VH 4 B 067F ?

Pour allumer une zone, appuyez sur la touche [①] correspondante. L'afficheur indique [0]. Utilisez les touches [+] ou [-] pour régler le niveau de puissance de 1 à 9. Un appui prolongé sur [①] (6 secondes) éteint toutes les zones.

Comment utiliser la fonction Booster ?

Activez d'abord la zone de cuisson en appuyant sur [①], puis appuyez sur [+] ou [-] à partir de [0] jusqu'à ce que l'afficheur montre [P]. Le Booster fonctionne à pleine puissance pendant un maximum d'une heure. Pour l'arrêter, appuyez sur [-] ou maintenez [①] enfoncé.

Comment verrouiller le bandeau de commande ?

Assurez-vous qu'une zone est allumée (afficheur [0]). Appuyez simultanément sur les touches [-] et [+] pendant 2 secondes. Le symbole [L] s'affiche. Pour déverrouiller, répétez la même opération jusqu'à voir [n], puis [0].

Que signifie le symbole H sur l'afficheur ?

Le symbole [H] indique une chaleur résiduelle : la zone de cuisson est encore chaude après avoir été éteinte. Ne la touchez pas et ne posez pas d'objets sensibles à la chaleur. Il s'éteint lorsque la température devient sans danger.

Que faire si le code F0 s'affiche ?

Le code [F0] indique un défaut électronique. Débranchez la table de cuisson pendant 2 minutes, puis rebranchez-la. Si l'erreur persiste, contactez le service après-vente.

Que signifie le code Fc ?

Le code [Fc] signifie que la table est en surchauffe. Laissez-la refroidir complètement avant de la rallumer. Si le problème réapparaît, appelez le service après-vente.

Comment nettoyer la table de cuisson vitrocéramique ?

Éteignez l'appareil et laissez refroidir. Nettoyez avec un chiffon humide et un peu de produit vaisselle ou un produit spécial vitrocéramique. N'utilisez jamais de tampons abrasifs, d'éponges métalliques ou de nettoyeurs vapeur. Essuyez immédiatement le sucre ou les aliments sucrés.

Pourquoi la table de cuisson ne s'allume-t-elle pas ?

Vérifiez que l'appareil est correctement branché et que le fusible n'a pas sauté. Assurez-vous que les touches sensitives ne sont pas couvertes d'eau, de graisse ou d'un objet. Si le problème persiste, contactez un électricien ou le service après-vente.

Quelles sont les dimensions de découpe pour encastrer la table VH 4 B 067F ?

La découpe doit mesurer 560 x 490 mm. Laissez un espace d'au moins 50 mm entre la table et le mur. Assurez-vous que le plan de travail supporte une température d'au moins 100°C. N'installez pas la table au-dessus d'un lave-vaisselle ou d'un four non ventilé.

Quels types de casseroles utiliser sur cette table ?

Utilisez des casseroles à fond plat et lisse, de préférence en acier inoxydable, fonte émaillée ou aluminium à fond épais. Évitez les casseroles à semelle brute (fonte non émaillée) ou abîmées qui rayent la vitrocéramique. Le fond doit couvrir entièrement la zone de cuisson.

MODE D'EMPLOI VH 4 B 067F VALBERG

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SÉCURITÉ 3

PRÉCAUTIONS AVANT UTILISATION EN CUISSON 3

UTILISATION DE L'APPAREIL 4

PRÉCAUTIONS POUR NE PAS DÉTÉRIORER L'APPAREIL 5

PRÉCAUTIONS EN CAS DE DÉFAILLANCE DE L'APPAREIL 6

AUTRES PROTECTIONS 6

DESCRIPTION DE L'APPAREIL 7

CARACTÉRISTIQUES TECHNIQUES 7

BANDEAU DE COMMANDE 7

UTILISATION DE L'APPAREIL 8

TOUCHES SENSITIVES 8

AFFICHAGE 8

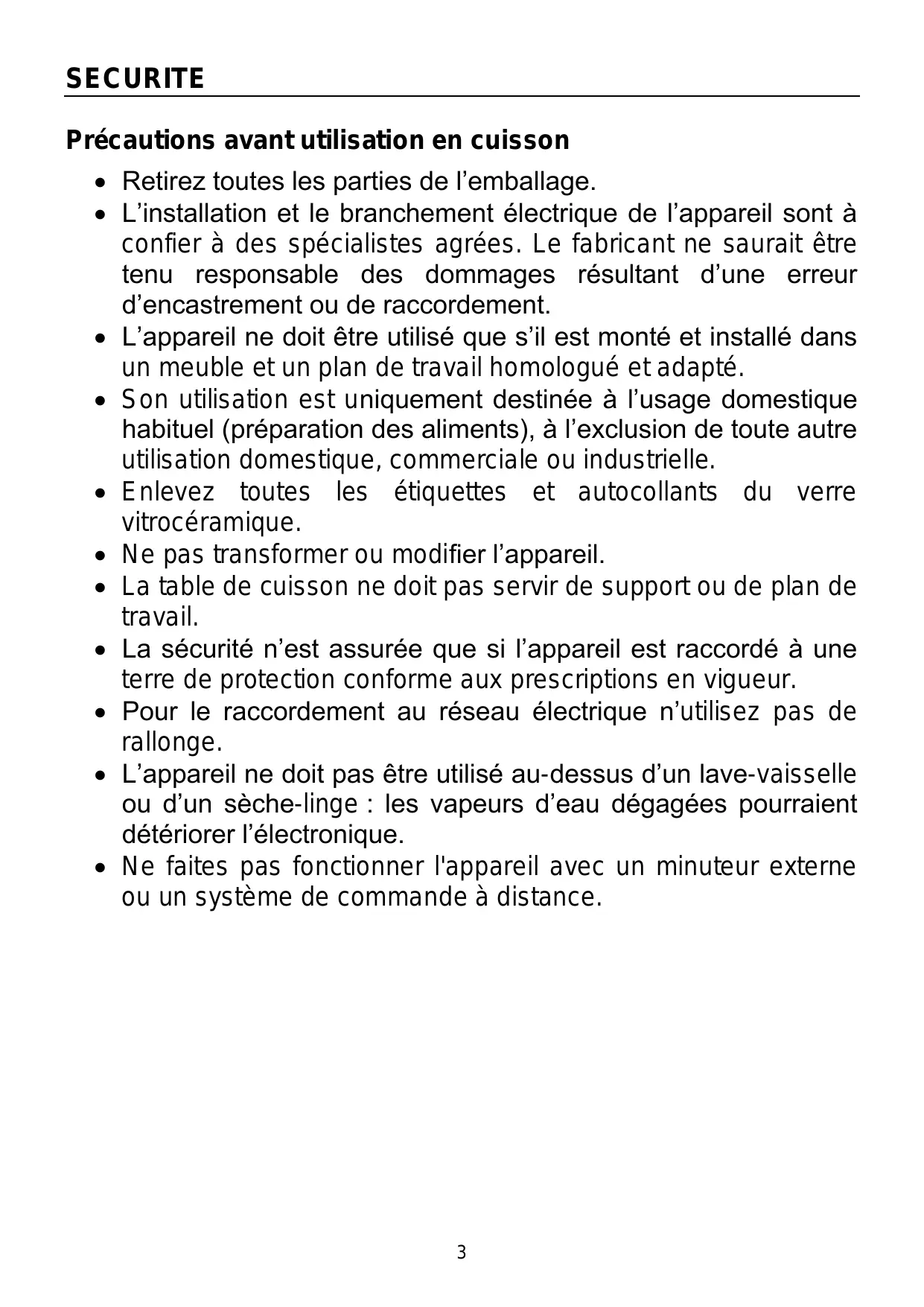

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'appareil

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas être posés à proximité immédiate de l'appareil en fonctionnement.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériau, de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont l'expérience et les connaissances sont insuffisantes, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en toute sécurité et informées des risques encourus.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée car ils peuvent devenir chauds.

Précautions pour ne pas détériorer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée, etc.) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Éviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• AVERTISSEMENT : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson doit être surveillé sans interruption.
• MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut éteindre l'appareil et couper la ligne d'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

• Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
• Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin.
• N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
• NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Caractéristiques techniques

Type	VH 4 B 067F
Puisance Totale	6000 W
Consommation d'énergie de la table de cuisson EChob*	180,7 Wh/kg
Foyer avant Gauche	Ø 190 mm
Puisance nominale	1800 W
Catégorie de la casserole standard*	C
Consommation d'énergie ECw*	183,9 Wh/kg
Foyer arrêté Gauche	Ø 155 mm
Puisance nominale	1200 W
Catégorie de la casserole standard*	A
Consommation d'énergie ECw*	173,8 Wh/kg
Foyer arrêté Droit	Ø 190 mm
Puisance nominale	1800 W
Catégorie de la casserole standard*	B
Consommation d'énergie ECw*	191,3 Wh/kg
Foyer avant Droit	Ø 155 mm
Puisance nominale	1200 W
Catégorie de la casserole standard*	A
Consommation d'énergie ECw*	173,8 Wh/kg

• calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

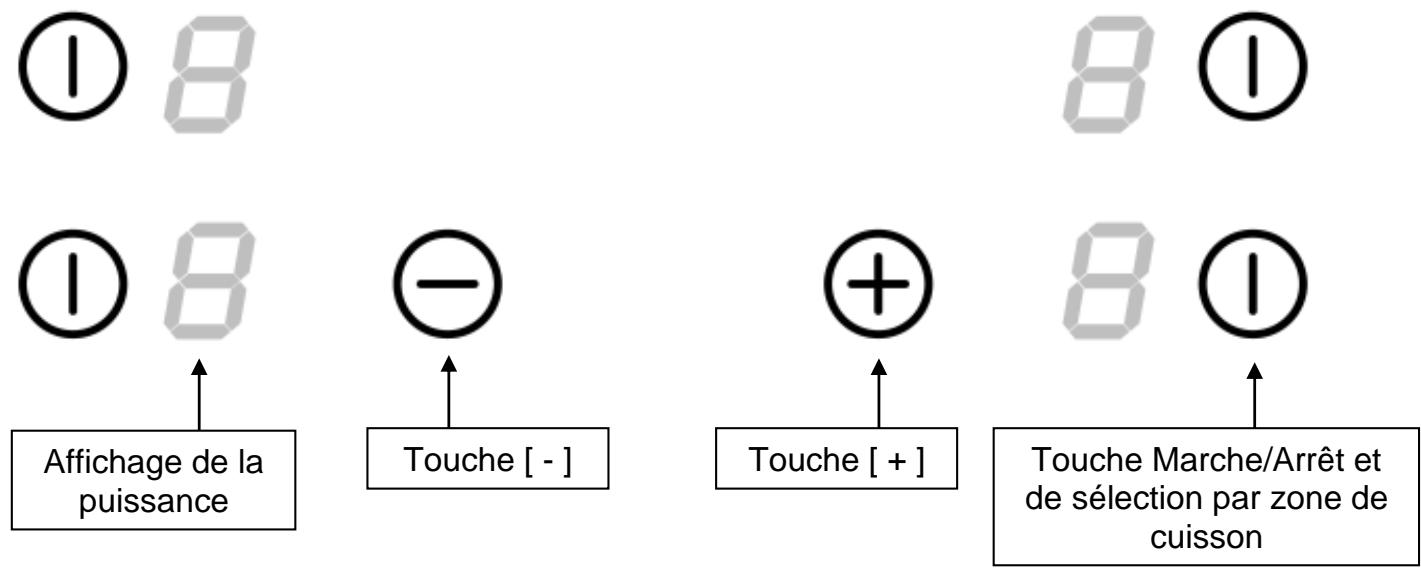

Bandeau de commande

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0	Zéro	La zone de chauffe est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
P	Booster	Le booster est activé
L	Verrouillage	Le verrouillage est activé
F	Message d'erreur	Défaut de circuit électronique
H	Chaleur résiduelle	La zone de cuisson est chaude

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Chaque zone de cuisson s'allume indépendamment :

• Enclencher / arrêter une zone de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	Appuyer sur [ ① ]	[ 0 ]
Augmenter	Appuyer sur [ + ]	[ 1 ] jusqu'à [ 9 ]
Diminuer	Appuyer sur [ - ]	[ 9 ] jusqu'à [ 1 ]
Arrêtier	Appuyer sur [ - ] ou appuyer sur [ ① ]	[ 0 ] ou [ H ]

Si aucun réglage n'est fait dans un délai de 10 secondes, l'électronique revient en position d'attente.

Si plusieurs zones de cuisson sont activées, un appui continu pendant 6 secondes sur l'une des touches de sélection de zone [①] éteindra l'ensemble de la plaque de cuisson.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Fonction Booster

Toutes les zones de cuisson sont équipées d'un booster. La zone de cuisson se met en marche à pleine puissance pendant maximum une heure.

- Mise en route du Booster :

Action	Bandeau de commande	Afficheur
Enclencher	Appuyer sur [ ① ]	[ 0 ]
Augmenter	Appuyer sur [ + ] ou appuyer sur [ - ] à partir de [ 0 ]	[ P ]
Arrêtier	Appuyer sur [ - ] ou rester appuyé sur [ ① ]	[ 0 ] ou [ H ]

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [①]) peut être verrouillé.

Verrouillage :

Action	Bandeau de commande	Afficheur
Enclencher	Appuyer sur [ ① ]	[ 0 ]
Verrouiller	Appuyer sur [ - ] et [ + ] simultanément pendant 2 secondes	[L ]

- Déverrouillage :

Action	Bandeau de commande	Afficheur
Déverrouiller	Appuyer sur [ - ] et [ + ] simultanémentpendant 2 secondes	[n] s'affiche puis [ 0 ]

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congélés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, Fire	Pommes de terre, beignets, galettes
9	Fire,Porter à ébullition	Steaks, omeletteseau
P	Fire,Porter à ébullition	Steakseau

QUE FAIRE EN CAS DE PROBLÈME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique.
• Le fusible de protection a sauté.
• Les touches sensitives sont couvertes d'eau ou de graisse.
• Un objet est posé sur les touches sensitives.

Le symbole [F0] s'affiche :

• Débrancher la table de cuisson pendant 2 minutes puis rebrancher la au réseau.
• Si l'erreur persiste, appelez le service après-vente.

Le symbole [Fc] s'affiche :

La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [F] suivi d'un autre caractère s'affiche :

• Appelez le service après-vente.

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

Le déclenchement de sécurité a fonctionné. Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes.

Le symbole [ ] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Si un des symboles ci-dessus persiste, appelez le Service après-vente.

Pour nettoyer, il faut mettre l'appareil hors fonctionnement. Laissez refroidir l'appareil, car risques de brûlures. - Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ». - Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tels que tampons abrasifs ou pointe de couteau...). - N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil. - Séchez l'appareil avec un chiffon propre. - Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

• Les matériaux d'emballage sont écologiques et recyclables.
• Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

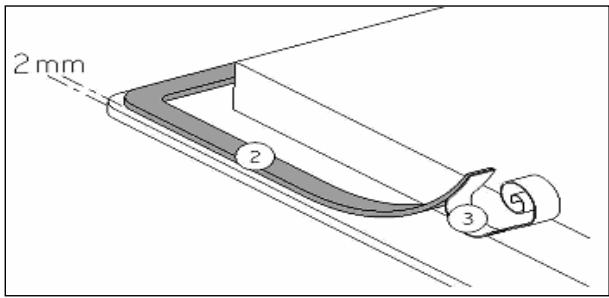

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Appareil	Découpe
VH 4 B 067F	560 x 490 mm

La distance entre la table de cuisson et le mur doit être au minimum de 50 mm. - La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson. - Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C). - Les baguettes de bord murales doivent être thermorésistantes. - Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale. N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle. - Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique. - Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur. - L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimale de 500 mm. - MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations, ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.

• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention !

Cet appareil n'est donc prévu que pour un réseau en 230 V~ 50/60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre câble	Câble	Calibre de protection
230 V~ 50/60 Hz	1 Phase + N	3 x 2,5 mm²	H 05 VV – F H 05 RR – F	25 A *
400 V~ 50/60 Hz	2 Phases + N	4 x 1,5 mm²	H 05 VV – F H 05 RR – F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6

Branchement de la table :

Pour vous adapter au réseau électrique (230V~ 1P+N ou 400V~ 2P+N), veuillez utiliser les pontets en laiton situés dans le boîtier de connexion.

Monophasé 230V~ 1P+N :

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L sur un des plots 1 ou 2.

Biphasé 400V~ 2P+N :

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention ! Un dévissage excessif des vis du boîtier de raccordement risque de détériorer ce dernier, les vis tourneraient alors dans le vide.

Veillez ensuite à bien engager les fils et à bien serrer les vis.

4 semaines après l'installation, veillez à bien desserrer les vis dans le bornier de branchement.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.
