Produkttyp	Glaskeramik-Kochfeld
Marke	VALBERG
Modell	VH 4 B 067F
Stromversorgung	230 V~ 50/60 Hz (einphasig) oder 400 V~ 2Ph+N (zweiphasig)
Gesamtleistung	6000 W
Anzahl Kochzonen	4
Kochzonen und Leistungen	Vorne links: Ø190 mm, 1800 W; Hinten links: Ø155 mm, 1200 W; Hinten rechts: Ø190 mm, 1800 W; Vorne rechts: Ø155 mm, 1200 W
Booster-Funktion	Ja, auf allen Kochzonen (maximale Leistung für 1 Stunde)
Bedienungsart	Sensortasten
Kindersicherung	Ja, durch gleichzeitiges Drücken von [-] und [+] für 2 Sekunden
Restwärmeanzeige	Ja, Symbol [H]
Sicherheitsabschaltung	Ja, bei Überhitzung oder unbeabsichtigtem Betrieb
Ausschnittmaße (Einbau)	560 x 490 mm
Mindestabstand zur Wand	50 mm
Mindestabstand zur Dunstabzugshaube	500 mm (gemäß den Anweisungen des Haubenherstellers)
Schutzklasse	Y
Anschlusskabel	H05 VV-F oder H05 RR-F (3 x 2,5 mm² für 230V; 4 x 1,5 mm² für 400V)
Sicherungsgröße	25 A (230V) oder 16 A (400V)
Energieverbrauch (EC)	180,7 Wh/kg (gesamt)
Pflege und Reinigung	Wasser und mildes Spülmittel; vermeiden Sie Scheuermittel und scharfe Gegenstände
Sicherheitsfunktionen	Automatische Abschaltung, Kindersicherung, Überhitzungserkennung, Gasaustrittschutz (nicht zutreffend)
Kundendienst	Für Reparaturen wenden Sie sich an den Kundendienst

Häufig gestellte Fragen - VH 4 B 067F VALBERG

Wie schalte ich eine Kochzone auf dem Kochfeld VH 4 B 067F ein?

Drücken Sie die entsprechende Taste [①], um eine Zone einzuschalten. Das Display zeigt [0]. Verwenden Sie die Tasten [+] oder [-], um die Leistungsstufe von 1 bis 9 einzustellen. Ein langer Druck auf [①] (6 Sekunden) schaltet alle Zonen aus.

Wie verwende ich die Booster-Funktion?

Aktivieren Sie zuerst die Kochzone durch Drücken von [①], drücken Sie dann von [0] aus [+] oder [-], bis das Display [P] anzeigt. Der Booster arbeitet maximal eine Stunde lang mit voller Leistung. Drücken Sie [-] oder halten Sie [①] gedrückt, um ihn zu stoppen.

Wie sperre ich das Bedienfeld?

Stellen Sie sicher, dass eine Zone eingeschaltet ist (Display [0]). Drücken Sie gleichzeitig die Tasten [-] und [+] für 2 Sekunden. Das Symbol [L] wird angezeigt. Zum Entsperren wiederholen Sie den Vorgang, bis [n] und dann [0] erscheint.

Was bedeutet das Symbol H auf dem Display?

Das Symbol [H] zeigt Restwärme an: Die Kochzone ist nach dem Ausschalten noch heiß. Berühren Sie sie nicht und stellen Sie keine hitzeempfindlichen Gegenstände darauf. Es erlischt, wenn die Temperatur ungefährlich ist.

Was tun, wenn der Code F0 angezeigt wird?

Der Code [F0] zeigt einen elektronischen Fehler an. Trennen Sie das Kochfeld für 2 Minuten vom Stromnetz und schließen Sie es wieder an. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Kundendienst.

Was bedeutet der Code Fc?

Der Code [Fc] bedeutet, dass das Kochfeld überhitzt ist. Lassen Sie es vollständig abkühlen, bevor Sie es wieder einschalten. Wenn das Problem erneut auftritt, rufen Sie den Kundendienst an.

Wie reinige ich das Glaskeramik-Kochfeld?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Reinigen Sie es mit einem feuchten Tuch und etwas Spülmittel oder einem speziellen Glaskeramik-Reiniger. Verwenden Sie niemals Scheuerschwämme, Metallschwämme oder Dampfreiniger. Wischen Sie Zucker oder zuckerhaltige Speisen sofort ab.

Warum schaltet sich das Kochfeld nicht ein?

Überprüfen Sie, ob das Gerät ordnungsgemäß angeschlossen ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass die Sensortasten nicht mit Wasser, Fett oder einem Gegenstand bedeckt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker oder den Kundendienst.

Welche Ausschnittmaße sind für den Einbau des Kochfelds VH 4 B 067F erforderlich?

Der Ausschnitt muss 560 x 490 mm betragen. Lassen Sie einen Abstand von mindestens 50 mm zwischen dem Kochfeld und der Wand. Stellen Sie sicher, dass die Arbeitsplatte eine Temperatur von mindestens 100°C aushält. Installieren Sie das Kochfeld nicht über einer Spülmaschine oder einem unbelüfteten Ofen.

Welche Töpfe und Pfannen sind für dieses Kochfeld geeignet?

Verwenden Sie Töpfe und Pfannen mit flachem und glattem Boden, vorzugsweise aus Edelstahl, emailliertem Gusseisen oder Aluminium mit dickem Boden. Vermeiden Sie Töpfe mit rohem Boden (nicht emailliertes Gusseisen) oder beschädigte Töpfe, die das Glaskeramik zerkratzen. Der Boden muss die Kochzone vollständig bedecken.

BEDIENUNGSANLEITUNG VH 4 B 067F VALBERG

INBETRIEBNAHME UND BEDIENUNG DES GERÄTS 8

VOR DER ERSTEN VERWENDUNG 8

INBETRIEBNAHME 8

RESTWÄRMEANZEIGE 8

BOOSTER-FUNKTION 9

VERRIEGELUNG DES BEDIENFELDS 9

KOCHTIPPS 10

BEISPIELE FÜR DIE EINSTELLUNG DER KOCHSTUFEN 10

WAS TUN BEI PROBLEMEN 10

PFLEGE UND REINIGUNG 11

UMWELTSCHUTZ 11

INSTALLATIONSANLEITUNG 12

ELEKTRISCHER ANSCHLUSS 13

INBETRIEBNAHME UND BEDIENUNG DES GERÄTS

Sehr geehrte Kundin, sehr geehrter Kunde.

Wir danken Ihnen für das Vertrauen, das Sie uns entgegengebracht haben, indem Sie sich für unser Kochfeld entschieden haben. Um dieses Gerät kennenzulernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zu lesen.

Wir wünschen Ihnen viel Spaß mit diesem Gerät.

INHALTSVERZEICHNIS

SICHERHEIT 27

VORSICHTSMASSNAHMEN VOR DER INBETRIEBNAHME 27 ALLGEMEINE SICHERHEITSHINWEISE 28 SCHUTZ VOR BESCHÄDIGUNG 29 VORSICHTSMASSNAHMEN BEI GERÄTEAUSFALL 30 SCHUTZ VOR WEITEREN GEFAHREN 30

GERÄTEBESCHREIBUNG 31

TECHNISCHE BESCHREIBUNG 31 BEDIENFELD 31

BEDIENUNG DES KOCHFELDES 32

FUNKTION DER SENSORSCHALTFELDER 32 ANZEIGE 32

INBETRIEBNAHME DES KOCHFELDES 32

VOR DEM ERSTEN AUFHEIZEN 32 KOCHZONE EIN- UND AUSSCHALTEN 32 RESTWÄRMEANZEIGE 32 BOOSTER-FUNKTION 33 VERRIEGELUNG DER KOCHMULDE 33

KOCHEMPFEHLUNGEN 34

EINSTELLBEREICHE 34

REINIGUNG UND PFLEGE 34

WAS TUN, WENN ... 35

UMWELTSCHUTZ 35

MONTAGEHINWEISE 36

ELEKTROANSCHLUSS 37

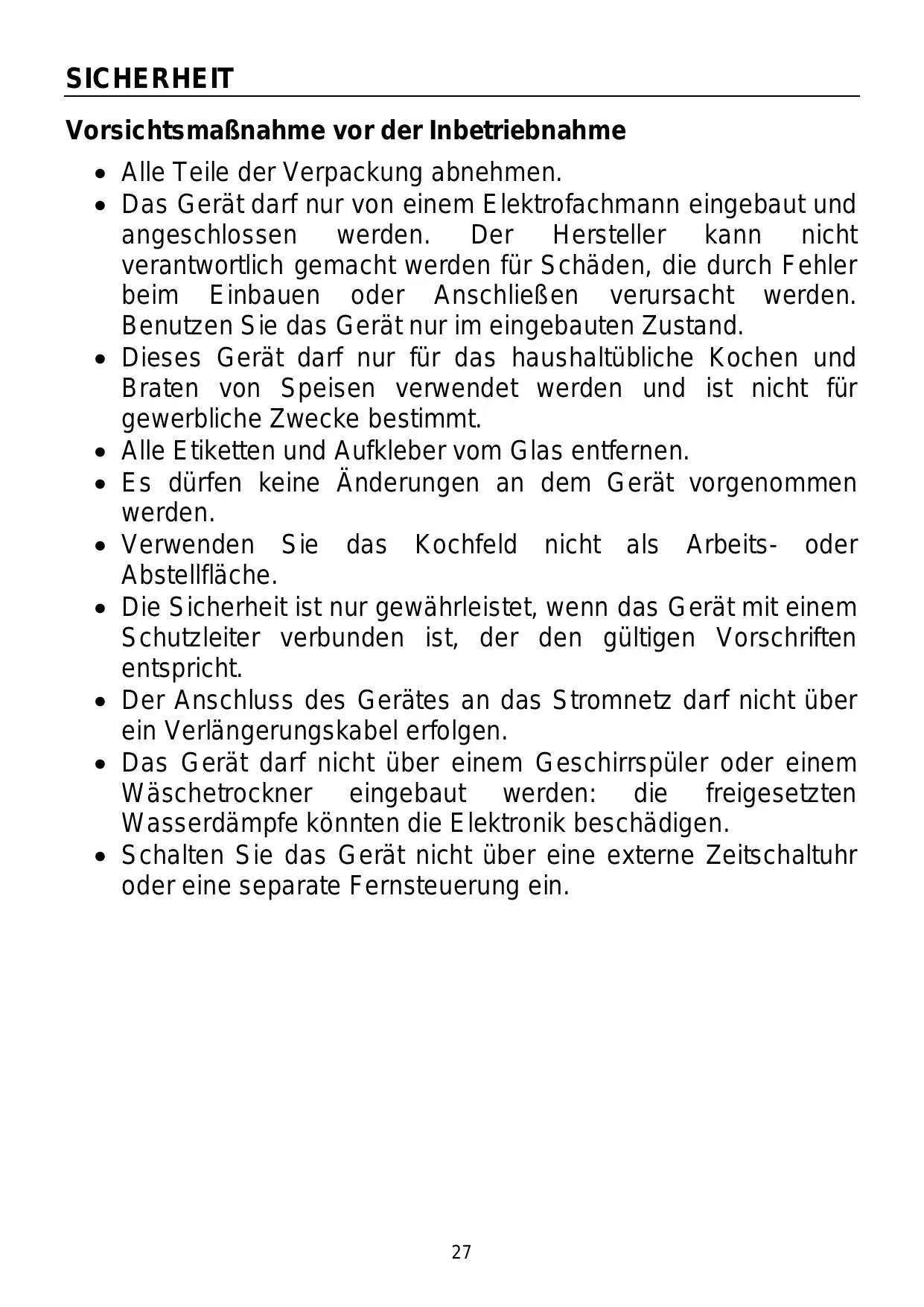

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber vom Glas entfernen.
• Es dürfen keine Änderungen an dem Gerät vorgenommen werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Stromnetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner eingebaut werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheitshinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der weißen Kochzone kommt.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, da sie heiß werden könnten.

Schutz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Vermeiden Sie es, mit den Töpfen an den Rändern der Glasscheibe zu stoßen. Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunststoff oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät aus und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und einen Brand verursachen.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.
• Brandgefahr! Keine Gegenstände auf dem Kochfeld lagern.
• Stellen Sie in keinem Fall Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone platziert ist. Der Pfannenboden muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: In der Höhe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen könnte. Wenden Sie sich im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!
• Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

Technische Beschreibung

Typ	VH 4 B 067F
Gesamtleistung	6000 W
Energieverbrauch der Kochmulde EChob*	180,7 Wh/kg
Kochzone Vorne Links	Ø 190 mm
Nominal Leistung	1800 W
Standardisiertes Kochgeschirr Kategorie*	C
Energieverbrauch ECw*	183,9 Wh/kg
Kochzone Hinten Links	Ø 155 mm
Nominal Leistung	1200 W
Standardisiertes Kochgeschirr Kategorie*	A
Energieverbrauch ECw*	173,8 Wh/kg
Kochzone Hinten Rechts	Ø 190 mm
Nominal Leistung	1800 W
Standardisiertes Kochgeschirr Kategorie*	B
Energieverbrauch ECw*	191,3 Wh/kg
Kochzone Vorne Rechts	Ø 155 mm
Nominal Leistung	1200 W
Standardisiertes Kochgeschirr Kategorie*	A
Energieverbrauch ECw*	173,8 Wh/kg

• nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

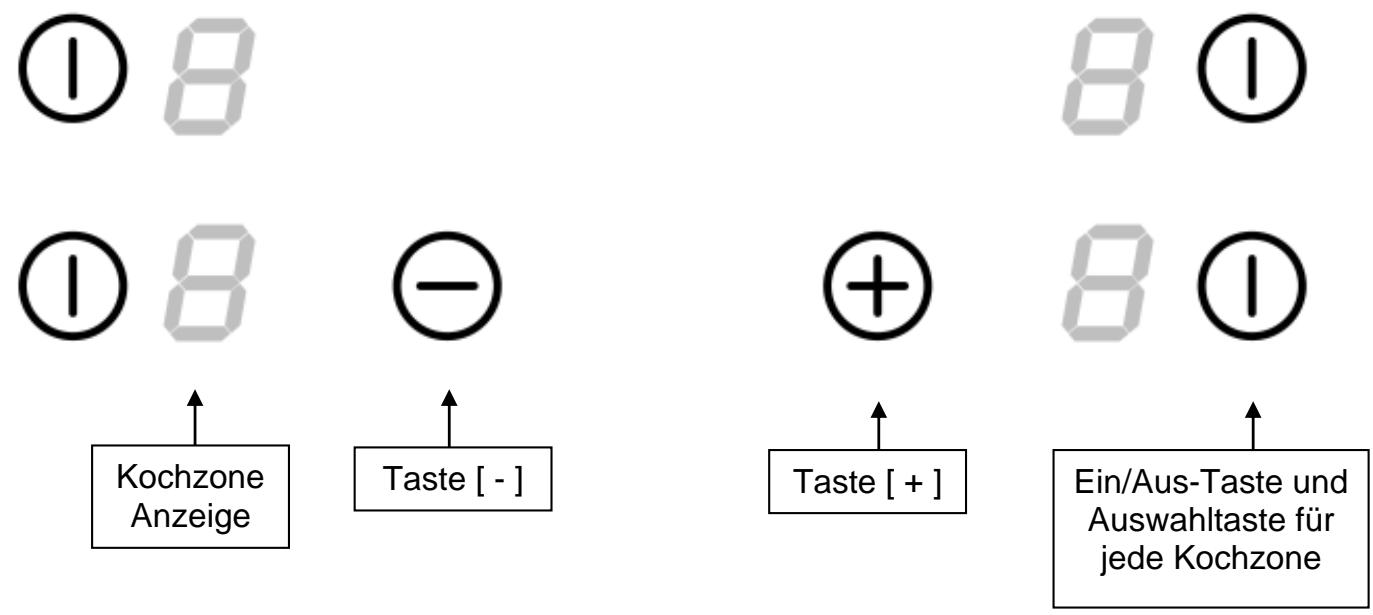

Bedienfeld

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Eine Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Anzeige

Anzeige	Benennung	Funktion
0	Null	Die Kochzone ist aktiviert
1...9	Leistungsstufe	Einstellung der Leistung
P	Booster	Booster Leistung
L	Verriegelung	Das Kochfeld ist abgesichert
F	Fehleranzeige	Fehler der Elektronik
H	Restwärme	Kochzone ist frei

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte.

Kochzone ein- und ausschalten

Jede Kochzone schaltet sich unabhängig ein.

- Kochzone: ein-/ausschalten:

Betätigung	Bedienfeld	Anzeige
Einschalten	Auf [①] drücken	[0]
Leistung erhöhen	Auf [+] drücken	[1] bis [9]
Leistung verringern	Auf [-] drücken	[9] bis [1]
Ausschalten	Auf [-] drücken
	oder auf [①] drücken	[0] oder [H]

Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach 10 Sekunden aus.

Wenn mehrere Kochzonen aktiviert sind, schaltet sich das gesamte Kochfeld aus, wenn Sie eine der Tasten zur Auswahl der Kochzonen [ ① ] 6 Sekunden lang gedrückt halten.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Booster Funktion

Alle Kochzonen sind mit einem Booster ausgestattet. Die Kochzone schaltet sich für maximal eine Stunde mit voller Leistung ein.

Aktivierung der Booster:

Betätigung	Bedienfeld	Anzeige
Einschalten	Auf [ ① ] drücken	[0]
Leistung erhöhen	Auf [ + ] drücken
	oder auf [-] drücken von [0] aus	[P]
Ausschalten	Auf [ -] drücken
	oder auf [ ① ] drücken	[0] oder [H]

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste [①]) verriegelt werden.

Verriegelung aktivieren:

Betätigung	Bedienfeld	Anzeige
Einschalten	Auf [ ① ] drücken	[ 0 ]
Verriegeln	Drücken Sie gemeinsitzig auf [-] und [+] für 2 Sekunden	[L ]

Verriegelung abschalten:

Betätigung	Bedienfeld	Anzeige
Entsperren	Drücken Sie gleichzeitig auf [-] und [+] für 2 Sekunden	[n] wird angezeigt und dann [0]

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen Auflöseng Zubereitung	Saucen, Butter, Schokolade Gelatine Yoghurt
2 bis 3	Quellen Auftauen Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4	Dampfgaren Dünsten	Fisch, Gemüse Obst
4 bis 5	Dünsten Quellen Auftauen	Fisch, Gemüse Teigwaren, Getreide, Hülsenfrüchte Tiefkühlkost
6 bis 7	Ankochen Fortkochen	Fleisch, Leber, Eier, Wurst Gulasch, Rouladen
7 bis 8	Schonendes Braten	Fisch, Schnitzel, Bratzwurst, Spiegeleier
9	Backen Ankochen	Steaks, Omelett Pfannkuchen, Linsen
P	Backen Ankochen	Steaks, Pfannkuchen, Linsen

REINIGUNG UND PFLEGE

• Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.
• Reinigen Sie das verschmutzte Kochfeld regelmäßig. Verwenden Sie dazu ein feuchtes Tuch und ein mildes Reinigungsmittel.
• Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.
• Verwenden Sie auf keinen Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill- und Backofensprays, Fleck- oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.
• Entfernen Sie sofort Zucker, Kunststoff oder Alufolie, nachdem Sie die Kochzonen abgeschaltet haben.

Das Kochfeld oder die Kochzonen nicht einschalten:

Die Mulde ist falsch am Netz angeschlossen. Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt. Das Kochfeld ist verriegelt. Die Sensortasten sind mit Wasser oder Schmutz bedeckt. - Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [F0]:

• Ziehen Sie den Netzstecker des Kochfelds für 2 Minuten und schließen Sie es dann wieder an das Stromnetz an.
• Wenn der Fehler weiterhin auftritt, rufen Sie den Kundendienst an.

In der Anzeige erscheint [Fc]:

• Das Kochfeld ist überhitzt. Lassen Sie es zuerst abkühlen und schalten Sie es dann wieder ein.

In der Anzeige erscheint [F] gefolgt von einem weiteren Zeichen:

• Rufen Sie den Kundendienst an.

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

Die Sicherheitsabschaltung hat ausgelöst. - Diese ist aktiviert, wenn Sie vergessen haben, eine Kochzone abzuschalten. - Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.

In der Anzeige erscheint [ ]:

• Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

Wenn eines der oben genannten Zeichen andauert, rufen Sie den Kundendienst an.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und recyclebar. Elektrische und elektronische Geräte enthalten wertvolle Materialien, aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind.

• Geben Sie Ihr Altgerät auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

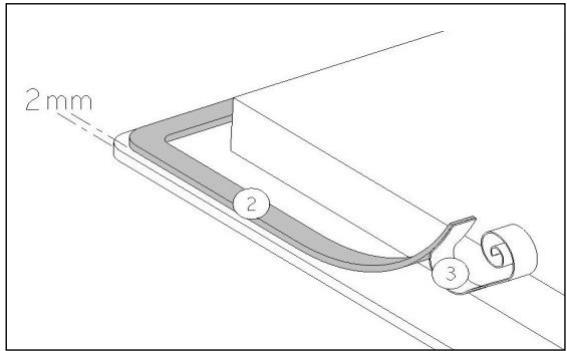

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand zur Außenkante des Glases aufkleben.

Einbau:

Type	Einbaumasse
VH 4 B 067F	560 x 490 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Von der anderen Seite dürfen keine Möbel oder Geräte höher als die Kochmulde sein. Die Arbeitsplatte soll mit hitzebeständigem Kleber (100 °C) verarbeitet sein. Die Wandabschlussleisten müssen hitzebeständig sein.
• Das Kochfeld darf nicht über Herden (mit und ohne Lüfter), Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Es ist zudem darauf zu achten, dass die Schublade nicht überfüllt wird und der Luftraum von 20 mm dadurch unterschritten wird.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 500 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keiner mechanischen Belastung, z.B. durch Schublade, ausgesetzt ist. Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Das mitgelieferte Dichtungsband ist sorgfältig aufzukleben.
• Im Möbelkorpus muss eine ausreichende Luftzirkulation möglich sein. Das Gerät benötigt zur Kühlung der Elektronik kühle Frischluftzufuhr.
• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesen für den Einsatz mit dem Kochfeld freigegeben sind.
• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz getrennt werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze. Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt durch den Einbau abgedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass es bereits Teile des Kochfelds nicht berührt.

Achtung!

Dieses Gerät ist nur für eine Versorgung von 230 V~ 50/60 Hz ausgelegt.

Schließen Sie immer, falls vorhanden, den Nullleiter (N) mit an. Beachten Sie das

Anschlussschema.

Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehenen Schlitze.

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230 V~ 50/60 Hz	1 Phase + N	3 x 2,5 mm²	H 05 VV – F H 05 RR – F	25 A *
400 V~ 50/60 Hz	2 Phases + N	4 x 1,5 mm²	H 05 VV – F H 05 RR – F	16 A *

• laut EN 60 335-2-6

Anschluss des Kochfelds:

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasig 230V~ 1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2 an.

Befestigen Sie die Erdung an die „Erde“-Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Zweiphasig 400V~ 2P+N

Befestigen Sie die Erdung an die „Erde“-Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung!

Die Schrauben vom Gehäuse mehr als notwendig abzuschrauben kann das Gehäuse beschädigen, dann drehen die Schrauben ins Leere.

Dann die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

4 Wochen nach der Installation müssen Sie die Schrauben im Gehäuse unbedingt nachziehen.

Wir sind nicht verantwortlich für Zwischenfälle, die durch falschen Anschluss oder nicht vorhandenen oder unrichtigen Erdungsanschluss entstehen.

Sehr geehrter Kunde,

TECHNISCHE MERKMALE 43

BEDIENFELD 43

GEBRAUCH DES GERÄTS 44

TASTEN 44

DISPLAY 44

INBETRIEBNAHME UND GEBRAUCH DES GERÄTS 44

VOR DEM ERSTEN GEBRAUCH 44

INBETRIEBNAHME 44

ANZEIGE RESTWÄRME 44

BOOSTER-FUNKTION 45

VERRIEGELUNG DES BEDIENFELDS 45

KOCHHINWEISE 46

BEISPIELE FÜR LEISTUNGSREGELUNG 46

WARTUNG UND REINIGUNG 46

KLEINE STÖRUNGEN BEHEBEN 47

UMWELTSCHUTZ 47

INSTALLATIONSVORSCHRIFTEN 48

ELEKTRISCHER ANSCHLUSS 49

Technische Merkmale

Modelo	Recorte
VH 4 B 067F	560 x 490 mm
