Produkttyp	Induktions-Keramikkochfeld
Marke	VALBERG
Modell	VAL TI 3 TB AF
Anzahl der Kochzonen	3 Induktionskochzonen
Gesamtleistung	6400 W
Gerätemaße (B x T)	590 x 520 mm
Ausschnittmaße (B x T)	560 x 490 mm
Nettogewicht	ca. 12 kg
Spannungsversorgung	230 V ~ 50/60 Hz (einphasig) oder 400 V ~ 50/60 Hz (zweiphasig)
Energieverbrauch des Kochfelds	176.6 Wh/kg
Linke vordere Kochzone	Ø190 mm, 1400 W (Boost 2000 W), 181 Wh/kg
Linke hintere Kochzone	Ø160 mm, 1400 W (kein Booster), 177.3 Wh/kg
Rechte Kochzone	Ø270 mm, 2300 W (Boost 3000 W), 171.6 Wh/kg
Funktionen	Booster, Timer (0-99 Min.), Bedienfeldverriegelung, Topferkennung, automatische Abschaltung, Restwärmeanzeige, Überlaufschutz
Bedienungsart	Sensor-Tasten, Digitalanzeige
Oberflächenmaterial	Keramik
Einbau	Einbau, Arbeitsplattenausschnitt erforderlich
Pflege und Reinigung	Spezialreiniger für Keramik und weiches Tuch, Scheuermittel vermeiden
Sicherheit	Kindersicherung, Topferkennung, Überhitzungsabschaltung, Lüftung
Ersatzteile und Reparaturfähigkeit	Kundendienst VALBERG oder ELECTRO DEPOT kontaktieren
Allgemeine Informationen	2 Jahre Garantie, WEEE-Richtlinie beachten

Häufig gestellte Fragen - VAL TI 3 TB AF VALBERG

Welche Arten von Töpfen kann ich auf diesem Induktionskochfeld verwenden?

Verwenden Sie Töpfe mit ferromagnetischem Boden: Stahl, Gusseisen, Edelstahl mit geeignetem Boden. Überprüfen Sie mit einem Magneten. Vermeiden Sie Aluminium, Kupfer, Glas und Keramik.

Wie reinige ich das Keramikkochfeld, ohne es zu zerkratzen?

Lassen Sie es abkühlen, reinigen Sie es dann mit einem Spezialreiniger für Keramik und einem weichen Tuch. Verwenden Sie niemals Scheuerschwämme oder scharfe Gegenstände.

Was bedeutet das Symbol [U] auf dem Display?

Das Symbol [U] zeigt an, dass kein Topf erkannt wird oder der Topf nicht für Induktion geeignet ist. Stellen Sie ein kompatibles Kochgeschirr auf die Zone.

Wie aktiviere ich die Booster-Funktion?

Wählen Sie die Kochzone, drücken Sie [+] bis [P] erscheint. Der Booster funktioniert 5 Minuten lang. Zum Stoppen drücken Sie [-], bis Sie wieder Stufe 9 erreichen.

Was tun, wenn das Display [E4] anzeigt?

Der Fehler [E4] erfordert eine Neukonfiguration. Trennen Sie das Kochfeld vom Netz, befolgen Sie dann die Anleitung: Drücken Sie [-] und die Auswahltasten in einer bestimmten Reihenfolge, um die Konfiguration aufzuheben, und konfigurieren Sie dann mit einem geeigneten Kochgeschirr neu.

Wie verriegle ich das Bedienfeld?

Schalten Sie das Kochfeld ein, drücken Sie dann gleichzeitig [-] und die Auswahltaste der vorderen rechten Zone. Das Symbol [L] erscheint. Zum Entriegeln wiederholen Sie den Vorgang.

Kann ich den Timer ohne Kochvorgang verwenden?

Ja, schalten Sie das Kochfeld ein, drücken Sie gleichzeitig [-] und [+], um in die Timereinstellung zu gelangen, und stellen Sie die Zeit ein. Der Timer funktioniert unabhängig von den Zonen.

Was ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Beachten Sie die Angaben des Herstellers der Dunstabzugshaube. Falls keine Anweisungen vorliegen, planen Sie einen Mindestabstand von 760 mm ein.

Wie installiere ich die Dichtung richtig?

Kleben Sie die mitgelieferte Klebedichtung auf den Rand des Kochfelds, 2 mm vom äußeren Rand entfernt, nachdem Sie die Schutzfolie entfernt haben. Achten Sie darauf, sie gut anzupassen, um das Eindringen von Flüssigkeiten zu verhindern.

Was tun bei einem Glasbruch?

Trennen Sie das Gerät sofort vom Netz und kontaktieren Sie den Kundendienst. Verwenden Sie das Kochfeld nicht, wenn das Glas gerissen ist, Stromschlaggefahr.

BEDIENUNGSANLEITUNG VAL TI 3 TB AF VALBERG

GEBRAUCHSANLEITUNG 46

MANUAL DEL USUARIO 68

Andere Schutzvorrichtungen:

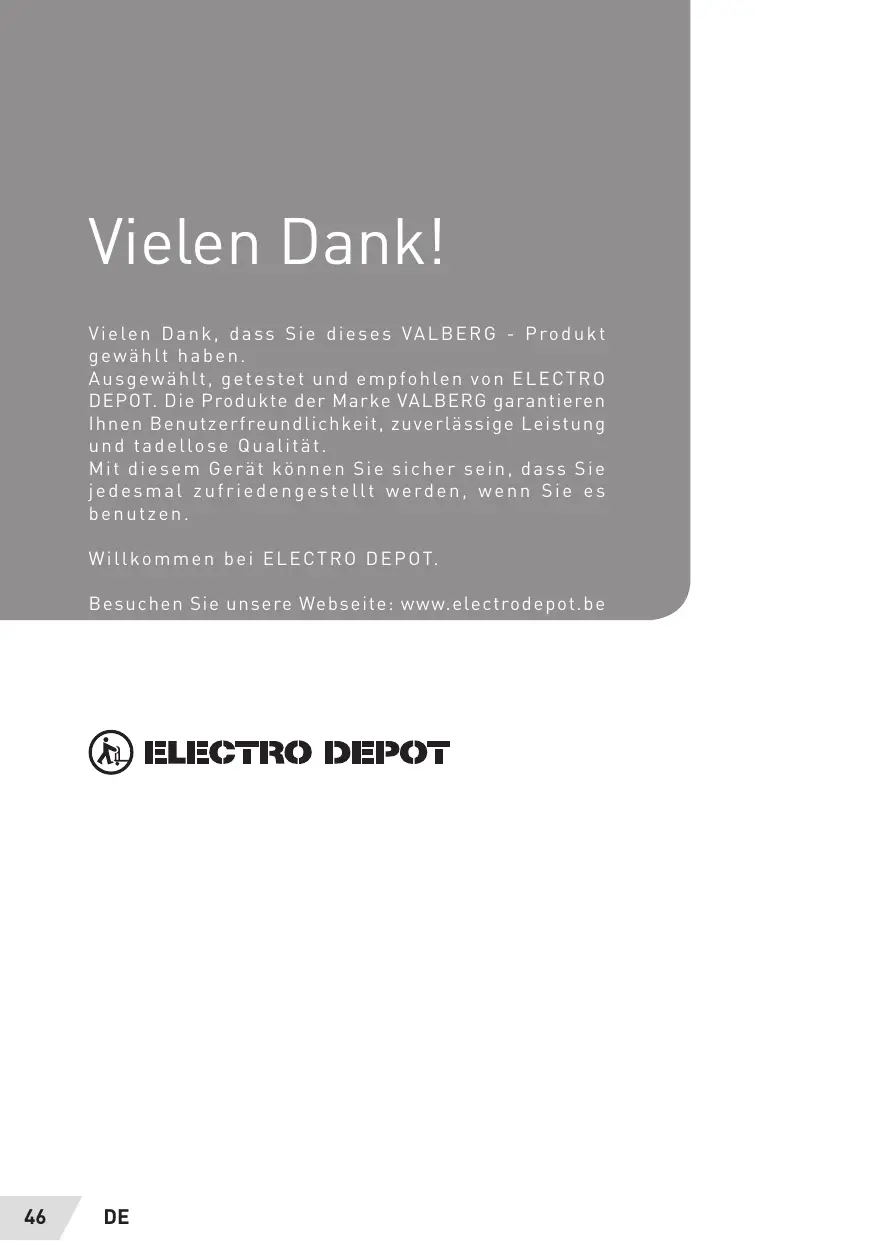

Vielen Dank, dass Sie sich für dieses VALBERG-Produkt entschieden haben.

Ausgewählt, getestet und empfohlen von ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität.

Mit diesem Gerät können Sie sicher sein, dass Sie jedes Mal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.be

ELECTRO DEPOT

Vor der Inbetriebnahme des Geräts

48 Sicherheitsvorschriften

Übersicht über Ihr Gerät

53 Beschreibung des Geräts

53 Technische Spezifikationen

Verwendung des Geräts

54 Montageanleitung 54 Gebrauch 55 Inbetriebnahme und Handhabung des Geräts 59 Kochempfehlungen

Praktische Hinweise

61 Wartung und Reinigung 62 Fehlerbehebung 64 Elektro-Anschluss

Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf unseres Glaskeramik-Induktionsherds entgegenbringen.

Um dieses Gerät gut kennenzulernen, empfehlen wir Ihnen, diese Gebrauchsanleitung aufmerksam ganz durchzulesen und sie für spätere Einsichtnahme aufzubewahren.

Sicherheitsvorschriften

Vorsichtsmaßnahmen vor dem ersten Kochen:

Alle Verpackungsmaterialien entfernen.

Die Montage und die elektrischen Anschlüsse des Geräts müssen von zugelassenen Fachleuten vorgenommen werden. Der Hersteller übernimmt bei Schäden infolge von Einbau- oder Anschlussfehlern keine Haftung. - Das Gerät darf nur verwendet werden, wenn es in einem zugelassenen, geeigneten Möbel mit Arbeitsplatte montiert wird. - Es ist nur zum normalen Privatgebrauch bestimmt (Zubereitung von Lebensmitteln) und eignet

sich in keinem Fall für andere private, gewerbliche oder industrielle Nutzungen.

• Entfernen Sie sämtliche Etiketten und Aufkleber von der Glaskeramikplatte.
• Das Gerät nicht umbauen.
• Der Kochherd ist keine Ablage- oder Arbeitsfläche. Die Sicherheit ist nur gewährleistet, wenn das Gerät an einer nach den geltenden Normen geerdeten Steckdose angeschlossen ist. Zum Anschluss am Stromnetz kein Verlängerungskabel verwenden.
• Das Gerät darf nicht über

einem Geschirrspüler oder Wäschetrockner verwendet werden: Die Wasserdämpfe können die Elektronik beschädigen.

• Betreiben Sie das Gerät nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem.

Verwendung des Geräts

• Kochfelder nach Gebrauch immer ausschalten. Kochgut beim Kochen mit Fetten und Ölen immer beaufsichtigen, da diese sich schnell entzünden können.
• Während und nach dem Gebrauch des Geräts besteht Verbrennungsgefahr.
• Vergewissern Sie sich, dass kein Stromkabel von fest eingebauten oder mobilen Geräten in Kontakt mit dem Glas oder einem bereits heißen Topf

kommt.

• Magnetisierbare Gegenstände (Kreditkarten, EDV-Discs, Rechner) dürfen sich bei Betrieb nicht in der unmittelbaren Nähe des Geräts befinden.
• Keine Metallgegenstände außer den Kochgefäßen darauf stellen. Bei unbeabsichtigtem Einsatz oder Restwärme könnten sich diese Materialien je nach Materialart erhitzen, schmelzen oder zu brennen beginnen. Gerät nie mit einem Tuch oder einer Schutzfolie abdecken. Diese könnten sich erhitzen und Feuer fangen.
• Dieses Gerät darf von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten und Personen ohne

Erfahrung und Kenntnisse nur unter der Bedingung benutzt werden, dass sie von einer für ihre Sicherheit verantwortlichen Person die nötigen Anweisungen für den sicheren Gebrauch des Geräts erhalten und die bestehenden Risiken verstehen.

• Kinder beaufsichtigen und darauf achten, dass sie nicht mit dem Gerät spielen.
• Metallgegenstände wie Messer, Gabeln, Löffel und Deckel nicht auf der Glasfläche legen, da sie heiß werden können.

Vorsichtsmaßnahmen zum Vermeiden von Beschädigungen am Gerät

Kochtöpfe mit unbehandeltem Boden (Gusseisen ohne Emaille...) oder beschädigte Töpfe können die Glaskeramik beschädigen.

• Sand oder andere scheuernde Materialien können die Glaskeramik beschädigen.
• Achten Sie darauf, dass keine auch noch so kleinen Gegenstände auf die Glaskeramik fallen.
• Stoßen Sie die Töpfe nicht an die Glaskanten.
• Achten Sie darauf, dass das Gerät nach den Anweisungen des Herstellers belüftet wird.
• Keine leeren Töpfe auf dem Herd stehen lassen.
• Vermeiden Sie den Kontakt von Zucker, synthetischem Material oder Alufolie mit den heißen Zonen. Beim Abkühlen können diese Stoffe Bruchstellen oder andere Änderungen der Glaskeramik-Oberfläche verursachen: Schalten Sie das Gerät aus und entfernen

Sie diese unverzüglich von der noch heißen Kochfläche (Achtung: Verbrennungsgefahr).

• Stellen Sie niemals heiße Gefäße auf das Bedienfeld.
• Wenn sich eine Schublade unter dem Einbaugerät befindet, achten Sie darauf, dass zwischen dem Inhalt der Schublade und dem unteren Rand des Geräts genügend Zwischenraum (2 cm) für gute Belüftung bleibt. Keine entzündbaren Gegenstände (z.B. Sprays) in der Schublade unter dem Kochherd verstauen. Eventuelle Besteckfächer müssen aus hitzebeständigem Material bestehen.
• WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf das Kochfeld.

Vorsichtsmaßnahmen bei Störungen des Geräts

• Bei Störungen das Gerät ausschalten und die Stromversorgung unterbrechen.
• Bei Sprüngen oder Rissen in der Glaskeramik das Gerät unbedingt vom Stromnetz trennen und den Kundendienst informieren.
• Reparaturen dürfen nur von spezialisierten Fachkräften vorgenommen werden. Öffnen Sie das Gerät in keinem Fall selbst.

ACHTUNG

Bei Sprüngen in der Glasoberfläche das Gerät sofort vom Strom trennen, um Stromschläge zu vermeiden.

Weitere Vorsichtsmaßnahmen:

• Achten Sie darauf, dass das Kochgefäß immer in der Mitte des Kochfelds steht. Der Topfboden muss das Kochfeld möglichst ganz abdecken.
• Bei Benutzern mit Herzschrittmacher kann das Magnetfeld die Funktion des Schrittmachers beeinträchtigen. Wir empfehlen Ihnen, sich beim Händler oder ihrem Arzt zu erkundigen. Keine Gefäße aus Kunststoff oder Aluminium verwenden: Sie können auf

den noch bereits Kochfeldern schmelzen.

• VERSUCHEN SIE NIEMALS, einen Brand mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und bedecken dann die Flammen mit einem Deckel oder einer Löschdecke.

Überlaufschutz

• Bei Überlauf oder wenn ein Gegenstand die Bedienfelder für über 10 Sekunden abdeckt, wird ER03 angezeigt und verschwindet, sobald die Felder freigegeben oder gereinigt sind.

ACHTUNG

Bei Verwendung ungeeigneter Töpfe oder abnehmbarer Vorrichtungen zur Erhitzung von nicht mit Induktionsherden kompatiblen Töpfen verfällt die Garantie. Der Hersteller übernimmt keine Haftung für Schäden am Herd oder seiner Umgebung.

Beschreibung des Geräts

Technische Spezifikationen

Modell	VAL TI 3 TB AF
Gesamtleistung	6400W
Energieverbrauch des Kochfeldes EChob**	176.6 Wh/kg
Kochplatte vorne links	Ø190mm
Mindesterkennung	Ø100mm
Nennleistung*	1400W
Boosterleitung*	2000W
Kategorie Standard-Kochtopf**	C
Energieverbrauch ECw**	181 Wh/kg
Kochplatte hinten links	Ø160mm
Mindesterkennung	Ø100mm
Nennleistung*	1400W
Boosterleitung*	-
Kategorie Standard-Kochtopf**	B
Energieverbrauch ECw**	177.3 Wh/kg
Kochplatte rechts	Ø270mm
Mindesterkennung	Ø120mm
Nennleistung*	2300W
Boosterleitung*	3000W
Kategorie Standard-Kochtopf**	D
Energieverbrauch ECw**	171.6 Wh/kg

die Leistung kann je nach Abmessungen und Material der Kochtöpfe variieren * berechnet nach dem Verfahren zur Messung der Gebrauchseigenschaften (EN 60350-2).

Montageanweisungen

Die Installation darf ausschließlich von Fachleuten vorgenommen werden.

Der Benutzer hat die in seinem Land geltenden Gesetze und Normen zu befolgen.

Installieren der Dichtung:

Die mitgelieferte selbstklebende Dichtung verhindert das Eindringen in das Möbel.

Sie muss äußerst sorgfältig gemäß der Abbildung installiert werden.

Schutzfolie (3) abnehmen und Dichtung (2) 2 mm vom äußeren Rand des Herds aufkleben.

Einbau:

Ausschneiden der Arbeitsfläche:

Glasabmessungen

Ausschnitt-

Abmessungen

590 × 520 mm

560 × 490 mm

Die Distanz zwischen dem Kochherd und der Mauer muss mindestens 50 mm betragen.

• Der Kochherd ist ein Gerät der Schutzklasse „Y". Beim Einbauen kann sich auf der einen Seite und der Rückseite ein hoher Schrank oder eine Wand befinden. Auf der anderen Seite darf ein Möbel stehen, das höher als die Kochfläche ist.
• Furniere und Beschichtungen der Arbeitsplatten müssen aus Werkstoffen bestehen, die hitzebeständig (100 °C) sind. Die Wand-Zierleisten müssen wärmebeständig sein. Die Materialien der Arbeitsplatte können bei Kontakt mit Feuchtigkeit aufquellen. Zum Schutz der Schnittkante einen Lack oder Spezialklebstoff auftragen.

Kochherd nicht über einem nicht belüfteten Ofen oder einem Geschirrspüler montieren. Freiraum von 20 mm am Korpus des Einbauschranks sicherstellen, um eine gute Luftzirkulation beim Abkühlen der Elektronik zu gewährleisten. - Wenn sich eine Schublade unter dem Herd befindet, dort keine entzündbaren (z.B. Sprays) oder nicht hitzebeständigen Gegenstände aufbewahren. - Der Sicherheitsabstand zwischen dem Kochherd und der Abzugshaube darüber muss den Vorgaben des Abzugshauben-Herstellers entsprechen. Wenn keine Angaben vorliegen, einen Abstand von mindestens 760 mm einhalten. - WARNHINWEIS: Verwenden Sie, wie in der Bedienungsanleitung beschrieben, für das Kochfeld ausschließlich die von dessen Hersteller oder die vom Gerätehersteller vorgesehenen Schutzinrichtungen oder die Einrichtungen zum Schutz des in das Gerät integrierten Kochfeldes. Die Verwendung von ungeeigneten Schutzvorrichtungen kann zu Unfällen führen.

Bedienung

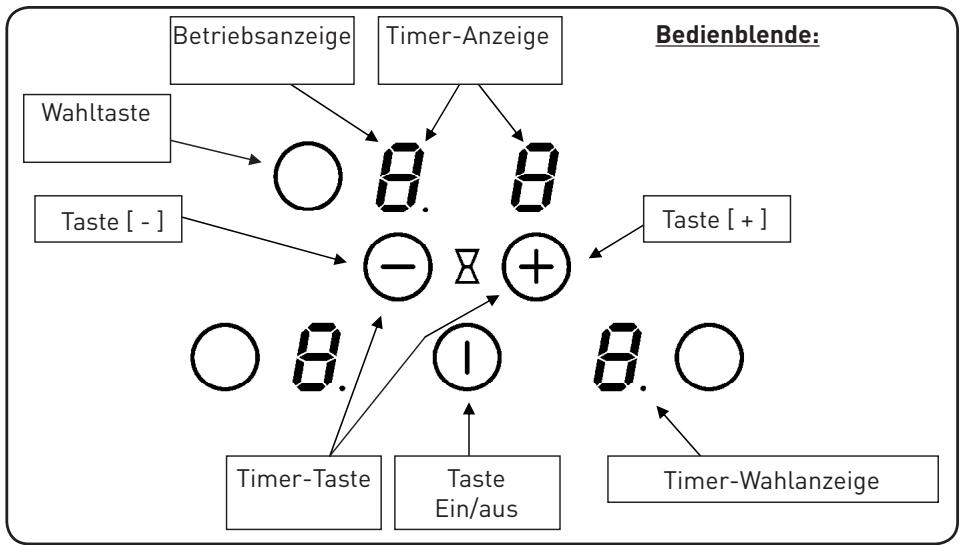

Touch-Tasten

Die verschiedenen Funktionen Ihres Geräts werden mit Hilfe der Touch-Tasten gesteuert. Durch Berühren der Taste werden diese aktiviert. Diese Aktivierung wird durch eine Leuchtanzeige, auf dem Display oder/und durch ein akustisches Signal bestätigt.

Immer nur eine Taste gleichzeitig betätigen.

Anzeige

Anzeige	Bezeichnung	Funktion
0	Null	Das Kochfeld ist aktiviert
1...9	Leistungsstufe	Gewählte Kochstufe
U	Topferkennung	Kein oder ungeeignetes Gefäß
E	Fehlermeldung	Fehler im Stromkreis
H	Restwärme	Das Kochfeld ist frei
L	Verriegelung	Der Herd ist geschichert
P	Booster	Booster-Funktion aktiviert

Belüftung

Der Kühlventilator ist automatisch gelaufen. Er schaltet sich mit niedriger Geschwindigkeit ein, sobald die von der Elektronik abgegebene Energie einen bestimmten Grenzwert übersteigt. Die Lüftung löst die zweite Geschwindigkeitsstufe aus, wenn der Herd intensiv genutzt wird. Der Lüfter wird langsamer und schaltet sich automatisch ab, sobald der Elektronikkreis ausreichend abgekühlt ist.

Inbetriebnahme und Handhabung des Geräts

Vor dem ersten Gebrauch:

Gerät mit einem feuchten Tuch reinigen und dann abtrocknen. Keine Reiniger verwenden, welche die Glasflächen blau färben könnten.

Das Induktionsprinzip:

Unter jedem Kochfeld befindet sich eine Induktionsspule. Wenn diese aktiviert wird, produziert sie ein variables elektromagnetisches Feld, das seinerseits Induktionsströme im ferromagnetischen Boden des Gefäßes erzeugt. Daraus folgt die Erwärmung des Gefäßes auf dem Kochfeld. Das Gefäß muss dazu geeignet sein:

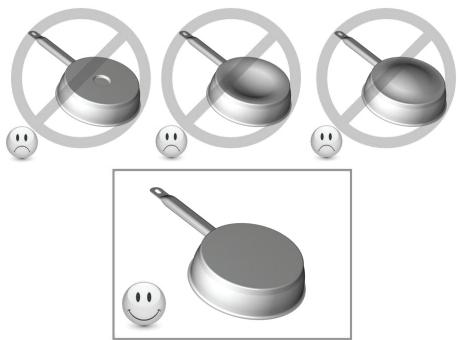

• Empfohlen werden alle ferromagnetischen Metallgefäße (eventuell mit einem kleinen Magneten überprüfen), wie: Gusseisentopf, schwarze Eisenpfannen, Emaille-Metalltöpfe, Edelstahltöpfe mit ferromagnetischem Boden usw.
• Ausgeschlossen sind Gefäße aus Kupfer, Aluminium, Glas, Holz, Keramik, Steinzeug, Terrakotta, nicht ferromagnetischem Edelstahl usw.

Das Induktionskochfeld berücksichtigt automatisch die Größe des verwendeten

Gefäßes. Mit einem zu kleinen Durchmesser funktioniert das Gefäß nicht. Dieser Durchmesser ist je nach Durchmesser des Kochfelds entsprechend. Wenn das Gefäß sich nicht für das Kochfeld eignet, wird das Symbol (U) angezeigt.

Inbetriebnahme:

Zuerst den Herd aktivieren, dann das Kochfeld:

Herd ein-/ausschalten

Handlung	Bedienblende	Anzeige
Einschalten	Auf [0/1] drücken	[0]
Ausschalten	Auf [0/1] drücken	keine Anzeige oder [H]

Kochfeld ein-/ausschalten:

Handlung	Bedienblende	Display
Wahlen	Wahltaste des Felds betätigten	[0]
Erhöhen	Auf [ /I ] drücken [ + ]	[1] bis [9]
Senken	Auf [ /I ] drücken [ - ]	[9] bis [1]
Ausschalten	Auf [ /I ] drücken [ - ]	[0] oder [H ] [0] oder [H ]

Wenn innerhalb von 20 Sekunden keine Einstellung vorgenommen wird, geht die Elektronik zurück in die Wartestellung.

Gefäßerkennung:

Die Gefäßerkennung gewährleistet höchste Sicherheit. Die Induktion funktioniert nicht:

• Wenn kein Gefäß oder ein ungeeignetes Gefäß auf dem Kochfeld steht. In diesem Fall lässt sich die Leistung nicht steigern, und das Display zeigt das Symbol [U] an. Das [U] verschwindet, sobald ein Topf auf das Kochfeld gestellt wird.
• Wird das Gefäß während des Kochvorgangs von der Kochfläche entfernt, wird der Betrieb unterbrochen. Auf der Anzeige erscheint das Symbol [U]. Das [U] verschwindet wieder, sobald der Topf wieder auf das Kochfeld gestellt wird. Der Kochvorgang wird auf der vorher gewählten Stufe wieder aufgenommen.

Nach Gebrauch Kochfeld ausschalten. Lassen Sie die Topferkennung [U] nicht aktiviert.

Restwärmeanzeige:

Nach Ausschalten der Kochfelder oder dem vollständigen Ausschalten des Kochherds sind die Kochfelder noch heiß, was mit dem Symbol [H] angezeigt wird.

Das Symbol [H] erlischt, sobald die Kochfelder gefahrlos berührt werden können. Solange die Restwärmeanzeige leuchtet, die Kochfelder nicht berühren und keine wärmeempfindlichen Gegenstände darauf abstellen. Verbrennungs- und Brandgefahr!

Booster-Funktion

Die Booster-Funktion [P] bewirkt die Verstärkung der Leistung des gewählten Kochfeldes. Wenn diese Funktion aktiviert ist, laufen diese Kochfelder 5 Minuten lang mit erheblich höherer Leistung. Der Booster ist für das schnelle Erhitzen großer Wassermengen gedacht, wie zum Beispiel für das Kochen von Nudeln.

Die Booster-Funktion ein-/ausschalten:

Handlung	Bedienblende	Display
Wahlen	Wahltaste des Felds betätigten	[0]
Erhöhen	Auf [ /I ] drücken [ + ]	[1] bis [9]
Booster starten	Auf [ /I ] drücken [ + ]	[P] für 5 Min.
Booster anhalten	Auf [ /I ] drücken [ - ]	[9]

Die maximale Leistung steuern:

Der gesamte Herd verfügt über eine maximale Leistung. Damit diese Maximalleistung nicht überschritten wird, wenn die Booster-Funktion aktiviert ist, reduziert die elektronische Steuerung automatisch die Kochstufe eines anderen Heizfeldes.

Die Anzeige dieses Kochfeldes lässt das Symbol [9] ein paar Sekunden lang blinken und zeigt dann die höchstmögliche Kochstufe an:

Ausgewähltes Kochfeld	Anderes Kochfeld [z.B.: Kochstufe 9]
[P] wird angezeigt	[9] wird reduziert auf [7] je nach Art des Kochfeldes

Timerfunktion

Der Timer kann gleichzeitig allen Kochfeldern zugeordnet werden, und während können Zeiteinstellungen (0 bis 99 Minuten) für jedes Feld vorgenommen werden.

Einstellen oder Ändern der Garzeit:

Handlung	Bedienblende	Display
Koch hör daktivieren	Wahltaste des Felds betätigten	Anzeige An
Erhöhen	auf [-] oder [-] drücken	[1] ... [9] [P]
„Timer“ wahlen	Gleichzeitig auf [-] und [+] drücken	[00]
Dauer senken	Betätigten Sie [-]	[30] wird zu 29,28,27,...
Dauererhöhen	Betätigten Sie [+]	[00] wird zu 01, 02, 03...

Nach einigen Sekunden schaltet die Kontrollanzeige von „Blinken“ auf „Fest“. Die Dauer ist gewählt und der Countdown beginnt.

Kochtimer ausschalten:

Handlung	Bedienblende	Display
K och fěld wahlen	Wahltaste des Felds betätigten	Die Anzeige des Feldsleuchtet auf
„Timer“ wahren	Gleichzeitig auf [-] und [+] drücken	Restzeit
„ T i m e r " deaktivieren	BetätigtenSie[-]	Geht auf [00] und schaltet sich dann aus

Wenn mehrere Timer aktiv sind, dieselben Schritte wiederholen.

Automatisches Ausschalten nach Ende der Garzeit:

Sobald die gewählte Garzeit abgelaufen ist, blinkt die Timer-Anzeige [00] und ein akustisches Signal ertönt. Um das Signal und das Blinken auszuschalten, genügt es, auf eine Taste zu drücken.

Verwendung des Timers ohne zu kochen:

Handlung	Bedienblende	Display
Koch hör daktivieren	Betätigten Sie [0]	Die Anzeigender Felder leuchten auf
„Timer“ wahlen	Gleichzeitig auf [-] und [+] drücken	[00]
Dauer senken	Betätigten Sie [-]	[30] wird zu 29,28,27,...
Dauer erhöhen	Betätigten Sie [+]	[00] wechselt zu 01, 02, 03...

Nach 20 Sekunden erlöschen die Anzeigen, aber der Timer läuft weiter.

Sobald die gewählte Zeit abgelaufen ist, blinkt die Timer-Anzeige [00] und ein akustisches Signal ertönt. Um das Signal und das Blinken auszuschalten, genügt es, auf eine Taste zu drücken.

Verriegeln des Bedienfelds:

Um die Änderung einer Einstellung des Kochherds zu verhindern, vor allem bei der Glasreinigung, kann das Bedienfeld (mit Ausnahme der Taste Ein/Aus [0/1]) gesperrt werden.

Verriegelung:

Handlung	Bedienblende	Display
Inbetriebnahme	Betätigen Sie [0]	[0] oder [H]
Koch herd verriegeln	Gleichzeitig auf [-] und die Wahltaste für das Feld vorne rechts drücken	[0] oder [H]
	Wahltaste des Felds betätigten	[L] auf den Anzeigen

Entsperren:

Handlung	Bedienblende	Display
Inbetriebnahme	Betätigen Sie [Ø]	[L]
Koch herd verriegeln	Gleichzeitig auf [-] und die Wahltaste für das Feld vorne rechts drücken	[0] oder [H]
	Betätigen Sie erneut nur die Taste [-]	Die Anzeige istaus

Kochempfehlungen

Qualität der Kochtöpfe

Geeignete Materialien: Stahl, Emaille-Stahl, Gusseisen, Aluminium oder Edelstahl mit ferromagnetischem Boden,

Ungeeignete Materialien: Aluminium und Edelstahl mit nicht ferromagnetischem Boden, Kupfer, Messing, Glas, Keramik, Porzellan

Die Hersteller geben an, ob ihre Produkte für Induktionsherde geeignet sind.

Um zu überprüfen, ob ein Topf kompatibel ist:

• Geben Sie etwas Wasser in einen Kochtopf, der auf einem Induktionskochfeld steht, das auf [9] eingestellt wurde. Das Wasser muss sich innerhalb weniger Sekunden erhitzen.
• Halten Sie einen Magneten außen an den Topfboden; er muss haften bleiben.

Gewisse Töpfe machen Lärm, wenn sie auf ein Induktionsfeld gestellt werden. Diese Geräusche sind kein Mangel des Geräts und beeinflussen in keiner Weise seine Funktion.

Größe der Töpfe:

Die Kochfelder passen sich bis zu einer gewissen Grenze automatisch an die Größe des Topfbodens an. Der Boden des Topfes muss jeweils eine gewisse Mindestgröße im Verhältnis zum Durchmesser des Kochfelds aufweisen.

Um die volle Leistung Ihres Kochherds zu erreichen, stellen Sie den Topf genau in die Mitte des Kochfelds.

Diese Werte sind nur zur Information angegeben.

Beispiele für die Einstellung der Kochleistung:

1 bis 2	Schmelzen Erwärmen	Saucen, Butter, Schokolade, Gelatine Vorgekochtete Gerichte
2 bis 3	Aufquellen Auftauen	Reis, Pudding und gekochtete Gerichte Gemüse, Fisch, Tiefkühlprodukte
3 bis 4	Dampf	Gemüse, Fisch, Fleisch
4 bis 5	Wasser	Gekochtete Kartoffeln, Suppen, Teigwaren Frisches Gemüse
6 bis 7	Bei niedriger Hitze kochen	Fleisch, Leber, Eier, Würste Gulasch, Rouladen, Innereien
7 bis 8	Kochen, braten	Kartoffeln, Kruppen, Pfannkuchen
9	Braten, Zum Kochenbringen	Steaks, Omeletts Wasser

Wartung und Reinigung

Zur Reinigung das Gerät ausschalten.

Das Gerät abkühlen lassen, sonst besteht Verbrennungsgefahr.

• Kochreste mit Wasser und Spülseife oder einem speziellen Glaskeramik-Reiniger entfernen. In keinem Fall Dampfreiniger oder Druckreiniger verwenden. Keine Gegenstände verwenden, die die Glaskeramik zerkratzen könnten (z.B. scheuernde Schwämme oder Messerspitzen...).

Keine scheuernden Reiniger verwenden, die das Gerät beschädigen könnten. - Das Gerät mit einem sauberen Tuch abtrocknen. - Zucker und zuckerhaltige Zubereitungen sofort entfernen.

Fehlerbehebung:

PROBLEM	LösUNG
	I) Der Herd muss mittels der folgenden Prozeder neu konfiguriert werden: Bevor Sie den Vorgang einleiten, müssen Sie: - sicherstellen, dass sich keine Gefäße auf dem Induktionskochfeld befinden. - Ein für Induktionskochfelder geeignetes Kochgefäß bereitstellen. - Den Herd vom Stromnetz trennen, indem Sie die Sicherung Herausnahmen oder den Schutzschalter abschalten. Den Herd wieder an Stromnetz anschließen, indem Sie die Sicherung wieder einsetzen oder den oder Schutzschalter wieder einschalten. - Den Vorgang innerhalb von maximal 2 Minuten nach dem Anschluss ans Stromnetz starten. - Nicht auf [0/1] drücken.
	II) Die bestehende Konfiguration löschen 1) Auf [-] drücken und diese Taste gedrückt halten. 2) Mit einem Finger der anderen Hand schnell hintereinander (in weniger als 2 Sek) die „Auswahl“-Tasten drücken. Vom Bereich vorne rechts ausgehend gegen den Uhrzeigersinn arbeiten (a -> b -> c -> d). Es erscheinen mehrere [-]. Ein doppelter „Bip“-Ton zeigt einen Bedienungsfehler an. Beginnen Sie in thisem Fall den Vorgang erneut ab Schritt Nr. 1. 3) Die Finger von den Tastennehmen und dann gleichzeitig ein paar Sekunden lang [-] und [+] drücken, bis die Blink-Symbole [E] erscheinen. 4) Warten, bis die Symbole [E] durchgehend angezeigt werden. 5) Die [E] verwandeln sich dann automatisch in [C]. Die Konfiguration ist gelöscht. Hinweis: Bei Induktionsherden mit 3 Kochfeldern existiert das Feld hinten rechts (b) nicht, deshalb müssen Sie 2 Mal auf das Feld vorne rechts (a) drücken, also (a -> a -> c -> d).
Das Symbol [E 4] wird angezeigt	III) Wie wird das Kochfeld neu konfiguriert?1) Nehmen Sie ein ferromagnetisches Kochgefäß mit einem Durchmesser von mindestens 16 cm.2) Das Kochfeld auswahlen, indem Sie auf die Taste des entsprechenden Feldes drücken.3) Das Gefäß auf das Feld stellen, das konfiguriert werden soll.4) Warten Sie, bis sich [C] in [-] verwandelt. Das Kochfeld wurde konfiguriert.5) Gehen Sie bei allen Kochfeldern genauso vor, für die [C] angezeigt wird.6) Die Kochzonen sind konfiguriert, sobald alle Zonen erkannt wurden und keine Anzeige mehr erscheint.Verwenden Sie nur ein einziges Gefäß zur Konfiguration.Stellen Sie während der Konfiguration niemals mehrere Gefäß auf die Kochfelder.Falls weiterhin [E 4] angezeigt wird, wenden Sie sich an den Kundendienst.
Der Kochherd oder die Kochfelder{lassen sich nicht aktivieren	• Der Herd ist nicht richtig am Stromnetz angeschlossen• Die Schutzsicherung wurde ausgelösTeuerprüfen, ob die Verriegelung aktiviert ist• Die Touch-Tasten sind mit Wasser oder Fett bedecktEin Gegenstand liegt auf den Touch-Tasten
Das Symbol [U] wird angezeigt	• Es steht kein Topf auf dem Kochfeld• Das verwendete Gefäß eignet sich nicht für Induktionsfelder• Der Durchmesser des Topfbodens ist im Verhältnis zum Kochfeld zu Klein
Das Symbol [E] wird angezeigt	• Schalten Sie den Herd aus und dann wieder an• Wenden Sie sich an den Kundendienst
Eines der Kochfelder oder derGPChe Herd schaltet sich aus	Die Sicherheitsauslösing hat sich eingeschaltet• Diese wird ausgelöst, wenn Sie vergessen haben, ein Kochfeld auszuschaltenEr wird auch ausgelöst, wenn eine oder mehrere Touch-Tasten bedeckt sindEiner der Töfe ist leer und sein Boden hat sich überhitzTHERD verfügt eben falls über eine automatische Vorrichtung zur Leistungsreduzierung und zur Abschaltung bei Überhitzung
Das Ventilator-Gebäse lauft auch nach dem Ausschalten des Herds weiter
Das Symbol [L] wird angezeigt	Siehe Kapitel „Verriegelung" des Bedienfelds
Das Symbol [H] oder [ER03] wird angezeigt	Lesen Sie im Kapitel „Überlaufschutz" nach
Das Symbol [Π] wird angezeigt	Lesen Sie im Kapitel „Überbrückung" nach
Das Symbol [E2] oder [EH] wird angezeigt	Der Herd ist überhützt, setzen Sieihn auskühlen, bevor Sieihn erneut einschalten
Das Symbol [E3] wird angezeigt	Der Topf ist nicht geeignet, Topf wechseln
Das Symbol [E6] wird angezeigt	Störung des Stromnetzes. Die Frequenz und die Netzspannung überprüfen
Das Symbol [E8] wird angezeigt	Der Ventilatoreingang ist verstopft, befreien Sieihn
Das Symbol [EC] wird angezeigt	Konfigurationsfehler. Den Herd neu konfigurieren, dazu das Kapitel „Das Symbol [E4] wird angezeigt" nachlesen

Elektro-Anschluss

• Die Montage dieses Geräts und sein Anschluss am Stromnetz dürfen nur von einem Elektriker vorgenommen werden, der die Normvorschriften genau kennt.
• Der Schutz vor Teilen unter Spannung muss nach der Montage gewährleistet sein.
• Die nötigen Anschlussdaten befinden sich auf dem Typenschild und dem Anschlussschild unter dem Gerät.

Dieses Gerät muss mit einem Fehlerstromschutzschalter vom Stromnetz getrennt sein. Wenn dieser geöffnet (aktiviert) ist, muss ein Abstand von 3 mm gewährleistet sein.

• Der Stromkreis muss mit den geeigneten Vorrichtungen, zum Beispiel mit Schaltern, Sicherungen, FI-Schutzschalter und Schütz vom Stromnetz getrennt sein.
• Wenn der Gerätestecker nicht zugänglich ist, müssen die geeigneten Trennvorrichtungen entsprechend den Installationsvorschriften eingebaut werden.
• Das Stromkabel muss so platziert sein, dass es die bereits Teile des Kochherds nicht berühren kann.

ACHTUNG

Dieses Gerät eignet sich nur für eine Stromversorgung von 230 V~ 50/60 Hz. Erdungsleiter immer anschließen.

Anschlussschema beachten.

Der Anschlusskasten befindet sich unter dem Kochherd. Deckel mit einem mittleren Schraubenzieher öffnen. Diesen dazu in die beiden Schlitze vor den beiden Pfeilen einführen.

STROMNETZ	ANSCHLUSS	KABELDURCHMesser	KABEL	SICHERHEITSSCHÜTZ
230V~50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F	25 A*
			H 05 RR - F
400V~50/60Hz	2 Phase + N	4 x 1.5 mm²	H 05 VV - F	16 A*
			H 05 RR - F

• berechnet mit dem Simultaneitätskoeffizienten gemäß der Norm EN 60 335-2-6/1990

Anschluss des Kochherds:

Zur Anpassung an das Stromnetz (230V~1P+N oder 400V~2P+N) die Messingbrücken im Anschlusskasten verwenden.

Einphasig 230V~1P+N:

Montieren Sie eine Brücke zwischen den Kontakten 1 und 2

Grün-gelben Draht am Erdungskontakt anschließen

Null-Leiter N an den Kontakt 4 anschließen

Die Phase L an den Kontakt 1 oder 2 anschließen

Zweiphasig 400V~2P+N:

Grün-gelben Draht am Erdungskontakt anschließen

Null-Leiter N an den Kontakt 4 anschließen

Phase L1 am Kontakt L1 und Phase L2 am Kontakt L2 anschließen

ACHTUNG

Wenn die Schrauben zu weit aus dem Anschlusskasten gelöst werden, kann dieser dadurch beschädigt werden, und die Schrauben würden dann leer drehen.

Achten Sie darauf, dass die Drähte niedrig genug eingeschoben werden und dass die Schrauben fest angezogen sind.

Wir haften nicht für Schäden infolge von fehlerhaftem Anschluss oder der Verwendung von nicht geerdeten Geräten oder Geräten mit beschädigter Erdung.

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Gerät den örtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
