VAL TI 3 TB AF - Placa vitrocerámica VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocina vitrocerámica de inducción
Marca	VALBERG
Modelo	VAL TI 3 TB AF
Número de zonas	3 zonas de cocción por inducción
Potencia total	6400 W
Dimensiones del aparato (An x F)	590 x 520 mm
Dimensiones del recorte (An x F)	560 x 490 mm
Peso neto	Aproximadamente 12 kg
Alimentación	230 V ~ 50/60 Hz (monofásico) o 400 V ~ 50/60 Hz (bifásico)
Consumo energético de la placa	176.6 Wh/kg
Zona frontal izquierda	Ø190 mm, 1400 W (Boost 2000 W), 181 Wh/kg
Zona trasera izquierda	Ø160 mm, 1400 W (sin boost), 177.3 Wh/kg
Zona derecha	Ø270 mm, 2300 W (Boost 3000 W), 171.6 Wh/kg
Funciones	Booster, temporizador (0-99 min), bloqueo del panel, detección de recipiente, apagado automático, indicador de calor residual, seguridad anti-desbordamiento
Tipo de controles	Teclas táctiles, pantalla digital
Material de la superficie	Vitrocerámica
Instalación	Empotrable, requiere recorte en la encimera
Mantenimiento y limpieza	Producto especial para vitrocerámica y paño suave, evitar abrasivos
Seguridad	Bloqueo infantil, detección de recipiente, apagado por sobrecalentamiento, ventilación
Piezas de repuesto y reparabilidad	Contactar al servicio posventa de VALBERG o ELECTRO DEPOT
Información general	Garantía 2 años, cumplir la directiva RAEE

Preguntas frecuentes - VAL TI 3 TB AF VALBERG

¿Qué tipos de ollas puedo usar en esta placa de cocción por inducción?

Utilice ollas con fondo ferromagnético: acero, hierro fundido, acero inoxidable con fondo adecuado. Verifique con un imán. Evite aluminio, cobre, vidrio y cerámica.

¿Cómo limpiar la vitrocerámica sin rayarla?

Deje enfriar, luego limpie con un producto especial para vitrocerámica y un paño suave. Nunca use estropajos abrasivos ni objetos puntiagudos.

¿Qué significa el símbolo [U] en la pantalla?

El símbolo [U] indica que no se detecta ninguna olla o que la olla no es adecuada para inducción. Coloque un recipiente compatible en la zona.

¿Cómo activar la función booster?

Seleccione la zona de cocción, presione [+] hasta [P]. El booster funciona durante 5 minutos. Para detenerlo, presione [-] hasta volver al nivel 9.

¿Qué hacer si la pantalla muestra [E4]?

El error [E4] requiere una reconfiguración. Desconecte la placa, luego siga el procedimiento del manual: presione [-] y las teclas de selección en un orden preciso para cancelar la configuración, luego reconfigure con un recipiente adecuado.

¿Cómo bloquear el panel de control?

Encienda la placa, luego presione simultáneamente [-] y la tecla de selección de la zona frontal derecha. El símbolo [L] se muestra. Para desbloquear, repita la operación.

¿Puedo usar el temporizador sin cocción?

Sí, encienda la placa, presione simultáneamente [-] y [+] para entrar en el ajuste del temporizador, luego ajuste el tiempo. El temporizador funciona independientemente de las zonas.

¿Cuál es la distancia mínima entre la placa y la campana?

Respete las indicaciones del fabricante de la campana. En ausencia de instrucciones, prevea una distancia mínima de 760 mm.

¿Cómo instalar correctamente la junta de estanqueidad?

Pegue la junta adhesiva suministrada en el borde de la placa, a 2 mm del borde exterior, después de retirar la lámina protectora. Asegúrese de ajustarla bien para evitar filtraciones.

¿Qué hacer en caso de fisura en el vidrio?

Desconecte inmediatamente el aparato y contacte al servicio posventa. No use la placa si el vidrio está fisurado, riesgo de descarga eléctrica.

MANUAL DE USUARIO VAL TI 3 TB AF VALBERG

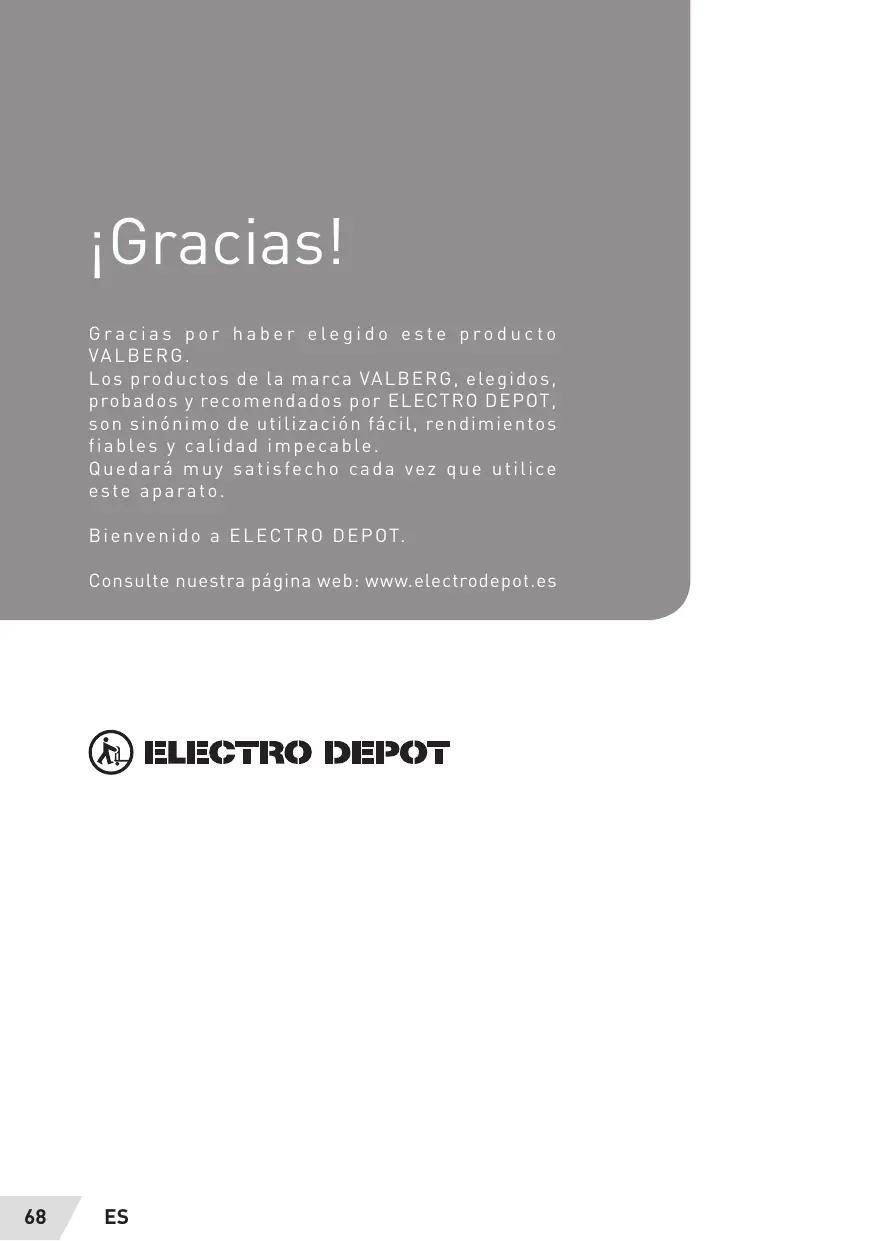

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, elegidos, probados y recomendados por ELECTRO DEPOT, son sinónimo de utilización fácil, rendimientos fiables y calidad impecable.

Quedará muy satisfecho cada vez que utilice este aparato.

Bienvenido a ELECTRO DEPOT.

Consulte nuestra página web: www.electrodepot.es

ELECTRO DEPOT

A

Antes de utilizar el aparato

70

Instrucciones de seguridad

B

Presentación del aparato

75

Descripción del aparato

75

\section*{Características técnicas}

C

Utilización del aparato

76

Instrucciones de instalación

77

Utilización

77

Puesta en funcionamiento y gestión del aparato

81

Consejos de cocción

D

Información práctica

83

Mantenimiento y limpieza

¿Qué hacer en caso de avería?

Conexión electrónica

Le damos las gracias por la confianza que ha depositado en nosotros al elegir nuestra placa de vitrocerámica de inducción.

A fin de utilizar bien este aparato, le recomendamos que lea con atención la totalidad de estas instrucciones de uso y que las conserve para consultas posteriores.

Instrucciones de seguridad

Precauciones antes de la primera cocción:

Retire todas las partes del embalaje.

• La instalación y la conexión electrónica del aparato debe hacerlas un profesional autorizado. El fabricante no se hace responsable de los daños que pueda resultar de un error de encastrado o conexión.
• El aparato debe utilizarse únicamente si está montado e instalado en un mueble o encimera homologado y adaptado.
• Su utilización está destinada a un uso doméstico habitual (preparación de comidas) y en ningún caso puede usarse para otro tipo

de uso doméstico, comercial o industrial.

• Elimine todas las etiquetas y pegatinas del cristal de vitrocerámica.
• No realice transformaciones en el aparato.
• La placa de cocción no debe utilizarse como soporte o encimera.
• Solo se puede garantizar la seguridad si el aparato está conectado a un enchufe con una puesta a tierra conforme con las normas vigentes.
• No utilice alargaderas para enchufar el aparato a la red eléctrica.
• El aparato no debe colocarse encima de un lavavajillas o

de una secadora de ropa: el vapor proveniente del agua podrá deteriorar el circuito electrónico. - No haga funcionar el aparato con un temporizador externo o un sistema de mando a distancia.

Utilización del aparato

• Apague los fuegos después de cada utilización.
• Vigile de manera constante las cocciones que utilicen grasas o aceites, ya que pueden inflamarse con rapidez.
• Tenga cuidado con los posibles riesgos por quemaduras durante y después de la utilización del electrodoméstico.
• Asegúrese de que ningún cable eléctrico del aparato, fijo o móvil, entre en contacto

con el cristal o con una cacerola caliente.

• No coloque objetos magnetizables (tarjetas de crédito, disquetes informáticos, calculadora) cerca del aparato en marcha.
• No coloque objetos metálicos sobre la placa, a excepción de recipientes para calentar. En caso de que la placa se ponga a funcionar de pronto y de que haya calor residual, los objetos corren el riesgo, según el material del que están hechos, de calentarse, fundirse o quemarse.
• No cubra jamás el aparato con un paño o una hoja de protección. Podría calentarse e incendiarse.
• Este aparato no está destinado para ser utilizado por niños o personas con sus capacidades psíquicas, sensoriales o mentales

reducidas o por quienes no tengan los conocimientos y la experiencia necesarios, a menos que la persona a cargo de su seguridad les haya explicado la utilización del aparato.

Se debe vigilar a los niños para que no jueguen con este aparato.

• No coloque encima de la superficie de cristal objetos metálicos, como cuchillos, tenedores, cucharas o tapas, pues podrán calentarse.

Precauciones para evitar estropear el aparato

Las cacerolas con fondos sin pulir (hierro fundido sin esmaltar, etc.) o estropeados pueden dañar la vitrocerámica. - La presencia de arena u otros materiales abrasivos puede dañar la vitrocerámica.

• Evite dejar caer objetos sobre la placa.
• Evite golpear los bordes del cristal con las cacerolas.
• Asegúrese de que la ventilación del aparato se realiza según las instrucciones del fabricante.
• No deje cacerolas vacías sobre la placa de cocción.
• Evite que el azúcar, los materiales sintéticos o una hoja de aluminio entren en contacto con las zonas calientes. Cuando se enfrían, estas substancias pueden provocar fracturas u otras modificaciones sobre la superficie de la vitrocerámica: apague el aparato y retire enseguida dichas substancias de la zona de cocción todavía caliente (atención: riesgo de quemaduras).
• Nunca coloque recipientes calientes sobre la zona de mando.
• Si hay un cajón situado debajo del aparato encastrado, no olvide dejar espacio suficiente (2 cm) entre el contenido del cajón y la parte inferior del aparato para asegurar una buena ventilación.
• No coloque objetos inflamables (por ejemplo: aerosoles) en el cajón situado bajo la placa de cocción. Las posibles bandejas para cubiertos deben estar hechas de material resistente al calor.
• ADVERTENCIA: Riesgo de incendio: no coloque objetos sobre las zonas de cocción.

Precauciones en caso de fallo del aparato

• En caso de detectar un fallo, apague de inmediato el

aparato y corte el suministro eléctrico.

• En caso de grieta o fisura de la vitrocerámica, desenchufe enseguida el aparato de la red eléctrica y prevenga al servicio postventa.
• La reparación de este aparato debe hacerla exclusivamente un técnico especializado.

Nunca abra usted mismo el aparato.

ADVERTENCIA

Si la superficie acristalada presenta una fisura, corte la alimentación del aparato para evitar una posible descarga eléctrica.

Otras protecciones:

• Asegúrese de que el recipiente de cocción esté centrado respecto a la

zona de cocción. El fondo de la cacerola debe cubrir la zona de cocción tanto como sea posible.

• El campo magnético del aparato podrá influenciar el funcionamiento de marcapasos. Le recomendamos que se ponga en contacto con el revendedor o con su médico para obtener más información.
• No utilice recipientes hechos de materiales sintéticos o aluminio, podrían fundirse sobre los fuegos aún calientes.
• No intente JAMÁS apagar un incendio con agua, apague

el aparato y cubra las llamas con una tapa o una manta ignífuga, por ejemplo.

Seguridad antidesbordamiento

• Si un desbordamiento o un objeto recubre las teclas de control durante más de 10 segundos, aparecerá la inscripción ER03 y desaparecerá al liberar o limpiar las teclas.

ADVERTENCIA:

La utilización de cacerolas no compatibles o de accesorios amovibles intermediarios para calentar las cacerolas no inductivas supone una violación de la garantía.

El fabricante no se hará responsable de la degradación de la placa o de su entorno.

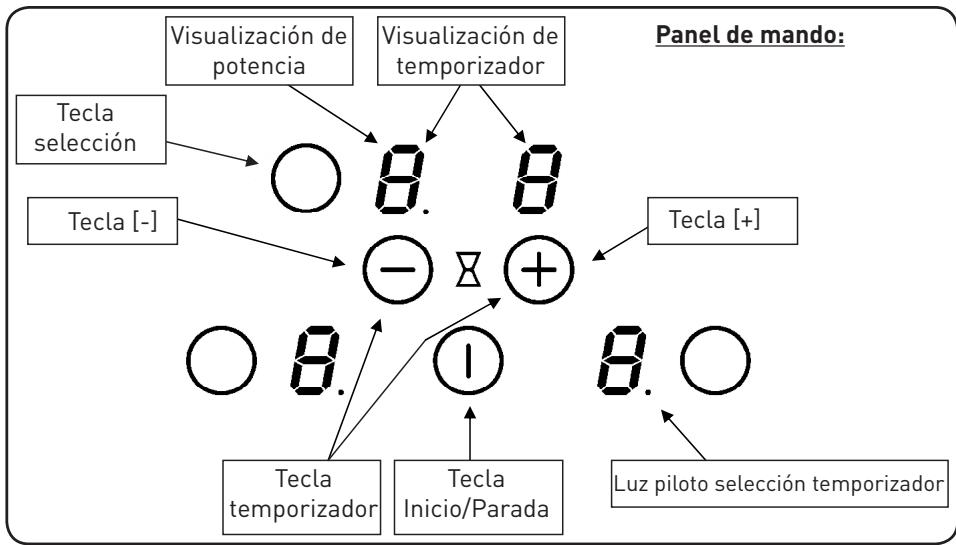

Descripción del aparato

Características técnicas

Modelo	VAL TI 3 TB AF
Potencia total	6400W
Consumo de energia de la planta de cucina EChob**	176.6 Wh/kg
Fuego delantero izquierdo	Ø190mm
Detección minima	Ø100mm
Potencia nominal*	1400W
Potencia del booster*	2000W
Categoría de la cacerola estándar**	C
Consumo de energia ECcw**	181 Wh/kg
Fuego trasero izquierdo	Ø160mm
Detección minima	Ø100mm
Potencia nominal*	1400W
Potencia del booster*	-
Categoría de la cacerola estándar**	B
Consumo de energia ECcw**	177.3 Wh/kg
Fuego Derecho	Ø270mm
Detección minima	Ø120mm
Potencia nominal*	2300W
Potencia del booster*	3000W
Categoría de la cacerola estándar**	D
Consumo de energia ECcw**	171.6 Wh/kg

*La potencia puede variar en función de las dimensiones y los materiales de las cacerolas ** calculado según el método de medida de la aptitud a la función (EN 60350-2).

Instrucciones de instalación

El montaje es competencia exclusiva de los especialistas.

El usuario debe respetar la legislación y las normas vigentes de su país de residencia.

Colocación de la junta mecánica:

La junta adhesiva que viene con el aparato permite evitar cualquier infiltración en el mueble.

Su colocación debe hacerse con gran cuidado y siguiendo el siguiente esquema.

Pegue la junta (2) al reborde de la placa, a 2 mm del borde externo, después de haber retirado la hoja de protección (3).

Empotrado:

Corte de la encimera:

Dimensiones del cristal

Dimensiones del corte

590 × 520 mm

560 × 490 mm

La distancia entre la placa de cocción y el muro debe ser de al menos 50 mm

• La placa de cocción es un aparato que pertenece a la clase de protección «Y». Cuando se empotra, sobre uno de los lados o sobre la cara posterior, puede haber una pared alta de armario o un muro. Exceptuado, no es posible colocar ningún mueble ni aparato que sea más alto que la placa de cocción. Las chapas y el revestimiento de las encimeras deben estar hechos de un material resistente al calor (100°C)
• Las varillas de los bordes murales deben ser resistentes al calor.
• Los materiales de las encimeras pueden hincharse en contacto con la humedad. Para proteger el borde del corte, aplique un

barniz o un pegamento especial.

• No coloque la placa encima de un horno sin ventilador o de un lavavajillas.
• Asegúrese de hacer un espacio de 20 mm a la altura del cajón del aparato para asegurar una buena circulación del aire cuando se enfríe el sistema electrónico.
• Si hay un cajón bajo de la placa de cocción, evite guardar en él objetos inflamables (como aerosoles) u objetos que no resistan al calor.
• La distancia de seguridad entre la placa de cocción y la campana extractora colocada encima debe respetar las indicaciones del fabricante de campanas. En caso de no tener dichas instrucciones, deje una distancia mínima de 760 mm .
• ADVERTENCIA: Use solo protectores de las placas fabricados por el fabricante del electrodoméstico de cocción o en su defecto los que el mismo indique en su manual de uso y que sean compatibles con los protectores incorporados en el aparato electrodoméstico. El uso de protecciones inadecuadas puede causar accidentes.

Utilización

Teclas sensibles

Su aparato dispone de teclas sensibles que permiten controlar las distintas unidades. Las teclas pueden activarse con un simple roce. Se indica esta activación gracias a una luz piloto, una visualización y/o una señal sonora.

No pulse varias teclas a la vez.

Visualización

Visualización	Designación	Función
0	Cero	La zona de calor está activada
1...9	Nivel de potencia	Selección del nivel de coccción
U	Detección de cacerola	Recipiente ausente o inapropiado
E	Mensaje de error	Fallo del circuito electrónico
H	Calor residual	La zona de coccción está caliente
L	Bloqueo	La placía está protegida
P	Booster	Función Booster activada

Ventilación

El ventilador de refrigeración funciona de manera automática. Comienza a velocidad mínima desde que la energía que se libera del sistema electrónico sobrepasa un cierto umbral. La ventilación alcanza su segunda velocidad cuando la placa de cocción se usa de manera intensiva. El ventilador se ralentiza y se detiene automáticamente cuando el circuito electrónico está lo suficientemente frío.

Puesta en funcionamiento y gestión del aparato

Antes de su primera utilización:

Limpie el aparato con un paño húmedo y después, séquelo. No utilice detergentes que podrían provocar una coloración azulada en las superficies acristaladas.

Principio de inducción:

Debajo de cada fuego hay una bobina de inducción. Cuando esta bobina se pone en marcha, produce un campo electromagnético variable que, a su vez, produce corrientes inducidas en el fondo ferromagnético del recipiente. Esto provoca el calentamiento del recipiente colocado sobre la zona de calor.

Por supuesto, el recipiente debe ser compatible:

• Se recomiendan recipientes metálicos ferromagnéticos (se puede verificar con un imán) como: ollas de hierro fundido, sartenes de hierro negro, cacerolas metálicas esmaltadas, en acero inoxidable con fondo ferromagnético, etc.
• Quedan excluidos los recipientes hechos de cobre, acero inoxidable, aluminio, cristal, madera, cerámica, gres, barro, acero inoxidable no ferromagnético, etc.

La zona de cocción por inducción tiene en cuenta automáticamente el tamaño del recipiente utilizado. Si el diámetro es demasiado pequeño, el recipiente no funciona. Este diámetro varía en función del diámetro de la zona de cocción. Si el recipiente no es compatible con la placa de cocción, aparecerá y se quedará fijo el símbolo (U).

Puesta en funcionamiento:

Primero, ponga en marcha la placa de cocción y, luego, la zona de calor:

Iniciar/detener la placa de cocción

Acción	Panel de mando	Visualizador
Iniciar	pulse [0/1]	[0]
Detener	pulse [0/1]	ninguno o [H]

Iniciar/detener una zona de calor:

Acción	Panel de mando	Visualizador
Selecciónar	pulse la tecla selección de la zona	[0]
Aumentar	pulse [+]	[1] hasta [9]
Disminuir	pulse [-]	[9] hasta [1]
Detener	pulse [-]	[0] o [H] [0] o [H]

Si no se realiza ningún ajuste durante un periodo de 20 segundos, el sistema electrónico volverá a colocarse en posición de espera.

Detección del recipiente:

La detección del recipiente ofrece una seguridad perfecta. La inducción no funciona:

• si no se ha colocado un recipiente sobre la zona de cocción o cuando dicho recipiente no

es compatible con inducción. En ese caso, no se superará la potencia y aparecerá el símbolo [U] en el visualizador. El símbolo [U] desaparecerá cuando se coloque una cacerola encima del fuego.

• Si se retira el recipiente de la zona de cocción durante la cocción, se interrumpirá el funcionamiento. Aparece el símbolo [U] en el visualizador. El símbolo [U] desaparecerá cuando se vuelva a colocar el recipiente sobre el fuego. La cocción se reanudará con el mismo nivel de potencia que había sido seleccionado anteriormente.

Terminada su utilización, apague la zona de calor. No debe activarse la detección de cacerolas [U].

Indicador de calor residual:

Cuando se hayan detenido las zonas de cocción o la placa al completo, las zonas de cocción permanecerán calientes y se indicará con el símbolo [H].

El símbolo [H] se apagará cuando se pueda tocar las zonas de cocción sin peligro. Mientras permanezcan encendidos los indicadores de calor residual, no toque las zonas de cocción ni coloque en ellos objetos sensibles al calor. ¡Peligro de quemadura e incendios!

Función booster

La función booster [P] permite reforzar la potencia de la zona de cocción seleccionada. Cuando esta función esté activa, las zonas de cocción funcionan a una potencia mucho más elevada. El booster ha sido concebido, por ejemplo, para calentar enseguida grandes cantidades de agua, como para la cocción de pasta.

Iniciar/detener la función booster:

Acción	Panel de mando	Visualizadora
Selecciónar	pulse la tecla selección de la zona	[0]
Aumentar	pulse [+]	[1] hasta [9]
Iniciar el booster	pulse [+]	[P] durante 5 Minutes
Detener el booster	pulse [-]	[9]

Gestión de la potencia máxima:

La tabla de cocción dispone de una potencia máxima. Cuando la función booster está activada, y para no exceder esta potencia máxima, el control electrónico reduce automáticamente el nivel de cocción de la otra zona de calor.

Durante algunos segundos, en el visualizador de esta zona de cocción parpadeará el símbolo [9] y después, se mostrará el nivel de cocción máximo posible.

Zona de coccción的选择nada	Otra zona de coccción (por exemple: coccción de nivel 9)
Se muestra [P]	[9]作为一种 [7] según el tipo de fuego

Función temporizador

El temporizador se puede asignar de forma simultánea a varios fuegos de cocción y se pueden usar ajustes de tiempo del temporizador (de 0 a 99 minutos) para cada zona.

Ajuste o modificación del tiempo de cocción:

Acción	Panel de mando	Visualizador
Activar la placade coccción	pulse la tecla selección de la zona	visualizar o encendido
Aumentar	pulse (-) o [-]	[1] ... [9] [P]
SeLECTIONAR «Temporizador»	Pulse a la vez [-] y [+]	[00]
Disminuir el tiempo	Pulse [-]	[30]PGAa a 29, 28, 27, ....
Aumentar el tiempo	Pulse [+]	[00]PGAa a 01, 02, 03...

Después de varios segundos, la luz piloto DEA deja de «parpadear» y se queda «fija».

Se elige el tiempo y comienza la cuenta atrás.

Detener la función del temporizador de cocción:

Acción	Panel de mando	Visualizador
Selecciónar la zona	pulse la tecla selección de la zona	Se encenderá el visualizador de la zona
Selecciónar «Temporizador»	Pulse a la vez [-] y [+]	Tiempo restante
Desactivar el «Temporizador»	Pulse [-]	Pasa a [00] y días, se apaga

Si hay varios temporizadores activados, basta con repetir la operación.

Parada automática al finalizar la cocción:

Cuando haya transcurrido el tiempo de cocción seleccionado, en el temporizador parpadeará [00] y sonará una señal sonora.

Para detener el sonido y el parpadeo, bastará con tocar cualquier tecla.

Temporizador utilizado fuera de la cocción:

Acción	Panel de mando	Visualizador
Activar la placado coccción	Pulsar [Φ]	Luces pilotos de zona encendidas
Selecciónar «Temorizador»	Pulse a la vez [-] y [+]	[00]
Disminuir el tiempo	Pulse [-]	[30]PGAa 29, 28, 27, ....
Aumentar el tiempo	Pulse [+]	[00]PGAa 01, 02, 03...

Después de 20 segundos, se apagan las visualizaciones, pero el temporizador continúa.

Cuando haya transcurrido el tiempo seleccionado, en el temporizador parpadeará [00] y sonará una señal sonora.

Para detener el sonido y el parpadeo, bastará con tocar cualquier tecla.

Bloqueo del panel de mando:

Para registrar o modificar una selección de la placa de cocción, especialmente si está limpiando el cristal, se puede bloquear el panel de mando (excepto por la tecla de parada [0/1]).

Bloqueo:

Acción	Panel de mando	Visualizador
Puesto en funciona	Pulsar [0]	[0] o [H]
Bloquear la placata	Pulse a la vez [-] y la tecla selección de la zona delantera derecha	[0] o [H]
	Vuelva a pulsar la tecla selección de la zona	Enlos visualesores aparecerá [L]

Desbloqueo:

Acción	Panel de mando	Visualizadora
Puesta en funciona	Pulsar [0]	[L]
Bloquear la placía	Pulse a la vez [-] y la tecla selección de la zona delantera derecha	[0] o [H]
	Vuelva a pulsar la tecla [-] sola	Visualizadores apagados

Consejos de cocción

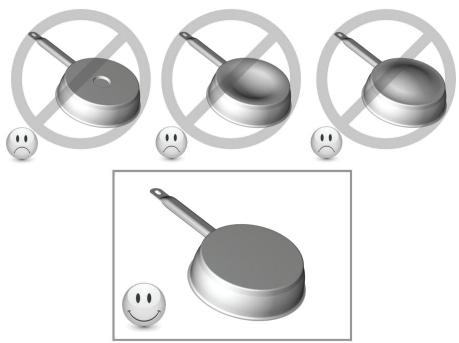

Calidad de las cacerolas

Materiales compatibles: acero, acero esmaltado, hierro fundido, aluminio, acero inoxidable con fondo ferromagnético.

Materiales no compatibles: aluminio y acero inoxidable sin fondo ferromagnético, cobre, latón, cristal, cerámica, porcelana.

Los fabricantes indican si sus productos son compatibles con la inducción.

Para verificar si las cacerolas son compatibles:

• Ponga un poco de agua en una cacerola y colóquela sobre una zona de cocción a inducción regulada al nivel [9]. El agua debe estar caliente en pocos segundos.
• Coloque un imán contra el fondo externo de la cacerola; debe pegarse.

Algunas cacerolas pueden hacer ruido al ponerlas sobre una zona de cocción a inducción. Estos ruidos no indican en ningún caso un defecto del aparato ni influyen en su funcionamiento.

Dimensión de las cacerolas:

Las zonas de cocción se adaptan automáticamente a las dimensiones del fondo de las cacerolas hasta un cierto límite. No obstante, el fondo de la cacerola debe tener un diámetro mínimo en función del diámetro de la zona de cocción correspondiente.

Para obtener el rendimiento máximo de su placa de cocción, coloque la cacerola en el centro de la zona de cocción.

(Estos valores son una referencia)

Ejemplos de ajustes de las potencias de cocción:

de 1 a 2	Fundir Recalenlar	Salsas, mantequilla, chocolate, gelatina Platos precocinados
de 2 a 3	Aumentar el volumen Descongelación	Arroz, pudin y platos cocinados Verduras, pescados, productos congelados
de 3 a 4	Vapor	Verduras, pescados, carne
de 4 a 5	Agua	Patatas cocidas en agua, sopas, pastas Verduras frescas
de 6 a 7	Cocinar a fuego lento	Carnes, hídado, huevos, salchichas Gulash, rollos de carne, tripas
de 7 a 8	Cocinar, freír	Patatas, buñuelos, crêpes salados
9	Freír, Hervir	Filetes, tortillas agua

Mantenimiento y limpieza

Apague el aparato para limpiarlo.

Deje que el aparato se enfríe para evaporar quemaduras.

• Limpie los restos de cocción con agua con detergente o un producto estándar aconsejado para vitrocerámicas.
• En ningún caso use aparatos al vapor o a presión.
• No utilice objetos que puedan rayar la vitrocerámica (como esponjas abrasivas o la punta de un cuchillo, etc.).
• No utilice productos de limpieza abrasivos que podrían dañar el aparato.
• Seque el aparato con un paño limpio.
• Retire enseguida el azúcar o las preparaciones que contengan azúcar.

¿Qué hacer en caso de avería?

PROBLEMA

SOLUCIÓN

I) Se debe volver a configurar la placa según el siguiente procedimiento:

Antes de comenzar, es necesario que:

• se asegure de que no hay recipientes sobre la placa de inducción.
• se haga con un recipiente adaptado a la inducción.
• desconecte la placa de la red eléctrica retirando el fusible o desconectando el disyuntor.
• vuelva a conectar la placa a la red eléctrica volviendo a poner el fusible o volviendo a enchufar el disyuntor.
• comience con el procedimiento menos de 2 minutos antes de haber desenchufado el aparato de la red eléctrica.
• no pulse [0/1].

aparece el error [E 4]

II) Anulación de la configuración existente 1) Pulse y mantenga presionado [-]. 2) Con un dedo de la otra mano, pulse sucesivamente y con rapidez (menos de 2 segundos) las teclas «Selección».

Empezando por la zona delantera derecha y girando en el sentido inverso a las manecillas del reloj (a -> b -> c ->

d). Aparecerán varios [-]. Un «bip» doble significa

error de manipulación. En este caso, vuelva a comenzar con la operación a partir de la etapa nº 1.

3) Retire los dedos de las teclas y vuelva a pulsar simultáneamente [-] y [+] durante varios segundos, hasta que varios [E] comiencen a parpadear. 4) Espere a que los [E] se queden fijos. 5) Los [E] se transformarán automáticamente en [C]. La configuración ha sido anulada.

Nota: placas de cocción con 3 zonas de cocción: La tecla trasera derecha (b) no existe. Se debe pulsar 2 veces sobre la zona delantera derecha (a), es decir, a -> a -> c -> d.

aparece el síbolo [E 4]	III) ¿Cómo se vuelve a configurar la placía? 1) Utilice un recipiente ferromagnético con un diámetro miniimo de 16 cm. 2) Selección la zona de coccción pulsando la tecla de la zona correspondiente. 3) Coloque el recipiente en la zona que desea configurar. 4) Espere a que [C] se transforme en [-]. La zona de coccción ha sido configurada. 5) Haga lo"Myismo en todas las zonas de coccción sobre aparezca [C]. 6) Las zonas de coccción habrán sido configuradas cuando todas las zonas Sean detectadas y no aparezca nada más. Utilice un únicos recipiente para realizar la configuración. Nunca coloque various recipientes sobre los fuegos durante la configuración. ·Si sigo saliendo [E 4], pángase en contacto con el servicios postventa.
La placía de coccción o las zonas de coccción no se ponen en marcha	·La placía está mal connectada a la red electrónica ·Ha saltado el fusible de protección ·Compruebe que no está activado el bloqueo ·Las teclas sensibles están cubiertas de agua o/grasa ·Se ha colocado un objeto sobre las teclas sensibles
Aparece el síbolo [U]	·No hay ninguna cacerola en la zona de coccción ·El recipiente utilizdo no es compatible con la inducción ·El diámetro del fondo de la cacerola es demasiado(PCUE) ·Desenchufe y vuelva a enchufar la placía de coccción ·Póngase en contacto con el serviceo postventa
Una o todas las zonas de la placía de coccción se ponen en funcionaamiento	Se ha Activado el inizio de seguridad ·Este seactiva en caso de que haya olvidadoURTAR una de las zonas de calor ·Tambien se pone en marcha cuando una o varias teclas sensibles están cubiertas ·Una de las cacerolas está vacía y su fondo se ha sobrecalento ·La placà también Dispone de un dispositivo de reduccion automatística del nivel de potencia y de corte automatístico en caso de sobrecalentimiento
El ventilador sigue girando afterwards de que sehay detenido la placa.	·No se tratate de un defecto, el ventilador sigue protegiendo el sistema electrónico del aparato ·El ventilador se para automatistically
Aparece el síbolo [L]	Consulte el capítulo relativo al bloqueo del panel demandos
Aparece el símbolo [I] o [ER03]	Consulte el capítulo relativo al antidesbordimiento
Aparece el símbolo [Π]	Consulte el capítulo relativo a «Bridge»
Aparece el símbolo [E2] o [E H]	La placía está sobrecalentada,cede que se enfié y vuelva a encenderla
Aparece el símbolo [E3]	La cacerola no es compatible, cámbiela
Aparece el símbolo [E6]	Red electrónica defectuosa. Compruebe la Frequencia y la tensión de la red electrónica
Aparece el símbolo [E8]	La entrada de aire del ventilador está obstruida, librela
Aparece el símbolo [E C]	Error de configuración. Vuelva a configurar la placía. Paraarlo, consulte el capítulo «Aparece el símbolo [E 4]»

Conexión eléctrica

• La instalación de este aparato y su conexión a la red eléctrica debe hacerla un electricista que esté perfectamente al tanto de las normas existentes.
• Después del montaje, se debe asegurar una protección contra las piezas bajo tensión.
• Los datos necesarios para la conexión se encontrarán en la placa de características y en la placa de conexión que están debajo del aparato.
• Este aparato debe separarse de la red mediante un disyuntor diferencial. Cuando este esté abierto (puesto en marcha), se debe asegurar una separación de 3mm
• El circuito eléctrico debe estar separado de la red mediante dispositivos apropiados, como, por ejemplo, disyuntores, fusibles, disyuntores diferenciales e interruptores.
• Si el aparato no dispone de un enchufe accesible, se deben incorporar otros medios de desconexión a la instalación fija de acuerdo con los replanteos de instalación.
• El cable de alimentación no debe tocar las partes calientes de la placa de cocción.

ADVERTENCIA:

Este aparato ha sido concebido para una red de 230V 50 / 60Hz . Conectar siempre la toma de tierra de protección. Respete el esquema de conexión.

La caja de conexiones está situada debajo de la placa de cocción. Para abrir la tapa, utilice un destornillador mediano. Colóquelo en las 2 hendiduras situadas delante de las 2 flechas.

RED	CONEXIÑ	DIÁMETRO DEL CABLE	CABLE	CALIBRE DE PROTECCión
230V~ 50/60Hz	1 Fase + N	3 x 2.5 mm²	H 05 WV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Fase + N	4 x 1.5 mm²	H 05 WV - F H 05 RR - F	16 A *

• calculado con el coeficiente de simultaneidad siguiendo la norma EN 60 335-2-6/1990

Conexión de la placa:

Para adaptarse a la red eléctrica (230V~1P+N o 400V~2P+N), utilice los puentes en latón situados en la caja de conexión.

Monofásico 230V~1P+N:

Instale un puente entre los terminales 1 y 2

Atornille el cable verde/amarillo al terminal previsto para la puesta a tierra

Atornille el neutro N al terminal 4

Atornille la fase L a uno de los terminales 1 o 2

Bifásico 400V 2P + N

Atornille el cable verde/amarillo al terminal previsto para la puesta a tierra

Atornille el neutro N al terminal 4

Atornille la fase L1 al terminal 1 y la fase L2 al terminal 2

ADVERTENCIA:

Si se desatornillan de manera importante los tornillos de la caja de conexión, se corre el riesgo de estropearla y de que los tornillos queden atornillados a la nada.

Compruebe que los cables están bien introducidos y que los tornillos están bien atornillados.

No nos hacemos responsables de cualquier incidente que resulte de una mala conexión o que pueda ocurrir ante el uso de un aparato que no está conectado a tierra o equipado de una toma de tierra defectuosa.

RECOGIDA SELECTIVA DE LOS RESIDUOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe entregarse a la unidad de clasificación de residuos de la localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del abastecedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a entregar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones conforme a la directiva.

CONDICIÓN DE GARANTÍA

FR

Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante presentación del tique de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - France

Made in France
