VH 4 B 067F - Keramische kookplaat VALBERG - Gratis gebruiksaanwijzing en handleiding

Producttype	Keramische kookplaat
Merk	VALBERG
Model	VH 4 B 067F
Stroomvoorziening	230 V~ 50/60 Hz (eenfase) of 400 V~ 2F+N (tweefase)
Totaal vermogen	6000 W
Aantal kookzones	4
Kookzones en vermogens	Linksvoor: Ø190 mm, 1800 W; Linksachter: Ø155 mm, 1200 W; Rechtsachter: Ø190 mm, 1800 W; Rechtsvoor: Ø155 mm, 1200 W
Boosterfunctie	Ja, op alle kookzones (maximaal vermogen gedurende 1 uur)
Bedieningstype	Aanraaktoetsen
Kinderslot	Ja, door tegelijkertijd op [-] en [+] te drukken gedurende 2 seconden
Restwarmte-indicator	Ja, symbool [H]
Automatische uitschakeling	Ja, bij vergeten of oververhitting
Uitsnijdafmetingen (inbouw)	560 x 490 mm
Minimale afstand tot de muur	50 mm
Minimale afstand tot de afzuigkap	500 mm (volgens instructies van de fabrikant van de afzuigkap)
Beschermingsklasse	Y
Stroomkabel	H05 VV-F of H05 RR-F (3 x 2,5 mm² voor 230V; 4 x 1,5 mm² voor 400V)
Beveiligingswaarde	25 A (230V) of 16 A (400V)
Energieverbruik (EC)	180,7 Wh/kg (totaal)
Onderhoud en reiniging	Water en mild afwasmiddel; vermijd schuurmiddelen en scherpe voorwerpen
Veiligheidsfuncties	Automatische uitschakeling, vergrendeling, oververhittingsdetectie, bescherming tegen gaslekken (niet van toepassing)
Klantenservice	Neem contact op met de klantenservice voor reparaties

Veelgestelde vragen - VH 4 B 067F VALBERG

Hoe schakel ik een kookzone in op de VH 4 B 067F?

Om een zone in te schakelen, druk op de bijbehorende toets [①]. Het display toont [0]. Gebruik de toetsen [+] of [-] om het vermogensniveau van 1 tot 9 in te stellen. Lang indrukken van [①] (6 seconden) schakelt alle zones uit.

Hoe gebruik ik de boosterfunctie?

Activeer eerst de kookzone door op [①] te drukken, druk vervolgens op [+] of [-] vanaf [0] tot het display [P] toont. De booster werkt op vol vermogen gedurende maximaal een uur. Om te stoppen, druk op [-] of houd [①] ingedrukt.

Hoe vergrendel ik het bedieningspaneel?

Zorg dat een zone aan is (display [0]). Druk tegelijkertijd op de toetsen [-] en [+] gedurende 2 seconden. Het symbool [L] verschijnt. Om te ontgrendelen, herhaal dezelfde handeling tot [n] en vervolgens [0] verschijnt.

Wat betekent het symbool H op het display?

Het symbool [H] geeft restwarmte aan: de kookzone is nog heet nadat deze is uitgeschakeld. Raak het niet aan en plaats geen hittegevoelige voorwerpen. Het verdwijnt wanneer de temperatuur veilig is.

Wat te doen als code F0 wordt weergegeven?

Code [F0] duidt op een elektronische fout. Haal de stekker van de kookplaat gedurende 2 minuten uit het stopcontact en steek deze er weer in. Als de fout aanhoudt, neem dan contact op met de klantenservice.

Wat betekent code Fc?

Code [Fc] betekent dat de kookplaat oververhit is. Laat hem volledig afkoelen voordat u hem weer inschakelt. Als het probleem zich herhaalt, bel dan de klantenservice.

Hoe reinig ik de keramische kookplaat?

Schakel het apparaat uit en laat het afkoelen. Reinig met een vochtige doek en een beetje afwasmiddel of een speciaal keramisch reinigingsmiddel. Gebruik nooit schurende pads, staalwol of stoomreinigers. Veeg suiker of zoet voedsel onmiddellijk weg.

Waarom gaat de kookplaat niet aan?

Controleer of het apparaat goed is aangesloten en of de zekering niet is gesprongen. Zorg ervoor dat de aanraaktoetsen niet bedekt zijn met water, vet of een voorwerp. Als het probleem aanhoudt, neem contact op met een elektricien of de klantenservice.

Wat zijn de uitsnijdafmetingen voor inbouw van de VH 4 B 067F?

De uitsparing moet 560 x 490 mm zijn. Houd een ruimte van ten minste 50 mm tussen de kookplaat en de muur. Zorg ervoor dat het werkblad bestand is tegen een temperatuur van ten minste 100°C. Installeer de kookplaat niet boven een vaatwasser of een niet-geventileerde oven.

Welke soorten pannen gebruiken op deze kookplaat?

Gebruik pannen met een vlakke en gladde bodem, bij voorkeur van roestvrij staal, geëmailleerd gietijzer of aluminium met dikke bodem. Vermijd pannen met ruwe bodem (niet-geëmailleerd gietijzer) of beschadigde pannen die de keramische plaat krassen. De bodem moet de kookzone volledig bedekken.

GEBRUIKSAANWIJZING VH 4 B 067F VALBERG

We danken u hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische kookplaat.

Om dit apparaat goed te leren kennen, raden we u aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en te bewaren om deze later te kunnen raadplegen.

INHOUD

VEILIGHEID 39

VOORZORGSMAATREGELEN VOOR GEBRUIK VAN HET TOESTEL 39

GEBRUIK VAN HET APPARAAT 40

VOORZORGSMAATREGELEN TEGEN BESCHADIGING 41

VOORZORGSMAATREGELEN BIJ DEFECT VAN HET APPARAAT 42

ANDERE VOORZORGSMAATREGELEN 42

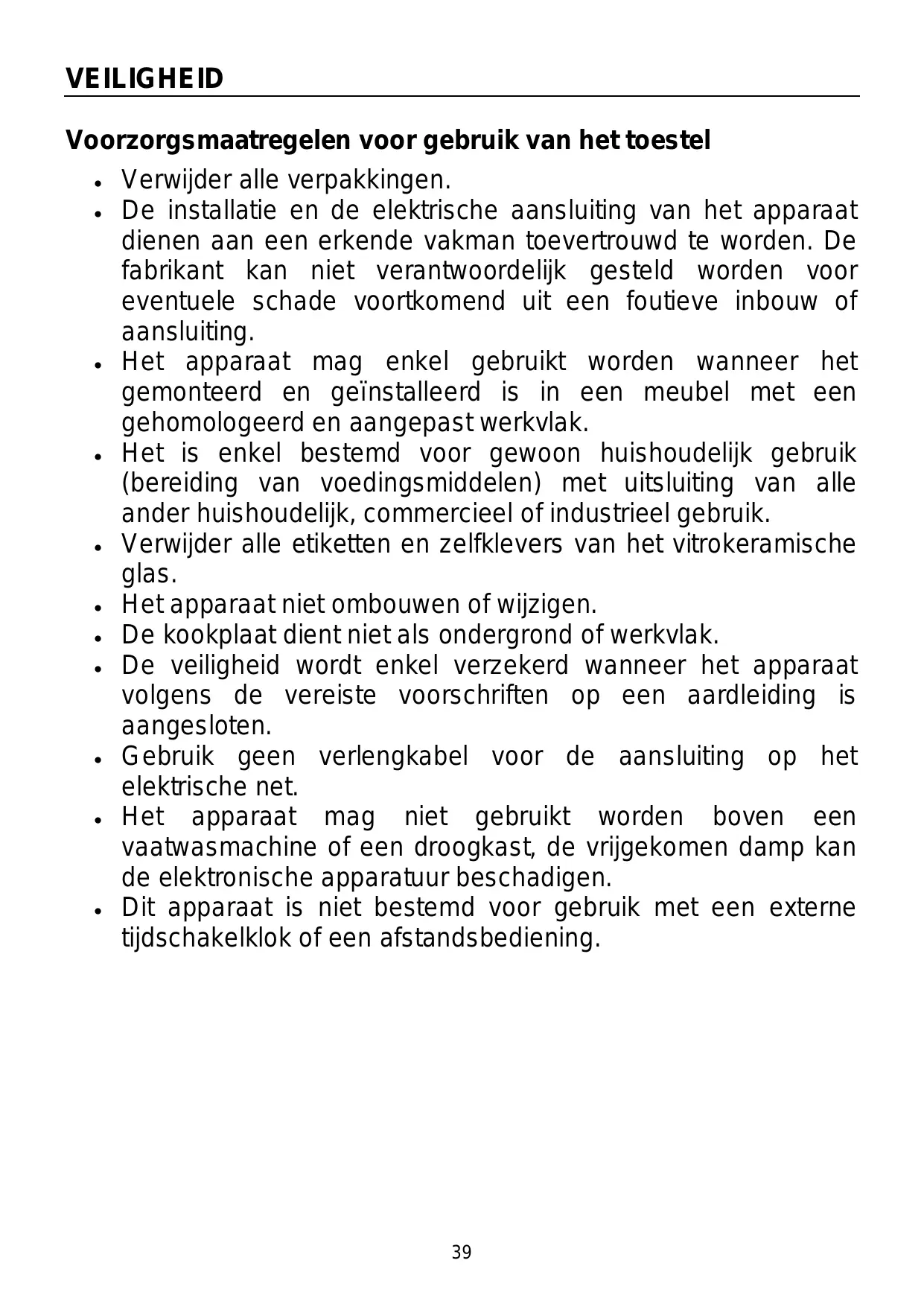

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installatie en de elektrische aansluiting van het apparaat moeten aan een erkende vakman worden toevertrouwd. De fabrikant kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
• Het apparaat mag enkel gebruikt worden wanneer het gemonteerd en geïnstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
• Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
• Verwijder alle etiketten en zelfklevende stickers van het vitrokeramische glas.
• Het apparaat niet ombouwen of wijzigen.
• De kookplaat dient niet als ondergrond of werkvlak.
• De veiligheid wordt enkel verzekerd wanneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlengkabel voor de aansluiting op het elektrische net.
• Het apparaat mag niet gebruikt worden boven een vaatwasmachine of een droogkast, de vrijgekomen damp kan de elektronische apparatuur beschadigen.
• Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandsbediening.

Gebruik van het apparaat

Schakel de warmtebron na gebruik steeds uit. - Waak steeds over bereidingen die oliën en vetten bevatten want die kunnen vlam vatten. - Pas op voor brandwonden tijdens en na het gebruik van het apparaat. - Kinderen het apparaat niet laten manipuleren. - Gebruik enkel de hiertoe voorziene pannen. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen kunnen smelten of ontbranden. - Bedek het apparaat nooit met een doek of een beschermblad. Het zou kunnen verhitten en ontvlammen. - Kinderen jonger dan 8 jaar, personen van wie de psychische en/of mentale capaciteit verminderd zijn en personen van wie de kennis onaangepast is, kunnen dit toestel enkel onder toezicht gebruiken of indien ze opgeleid zijn om dit toestel te gebruiken in veilige omstandigheden. - Zij dienen daarbij op de hoogte te zijn van de mogelijke risico's die zich kunnen voordoen. Kinderen mogen niet met dit toestel spelen. - Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel niet aan kinderen toevertrouwd worden.

Voorzorgsmaatregelen tegen beschadiging

• Beschadigde pannen of pannen met ruwe bodem (niet geëmailleerd gietijzer) kunnen het glas beschadigen.
• De aanwezigheid van zand of andere schuurmaterialen kunnen het glas beschadigen.
• Laat geen voorwerpen (zelfs kleine) op het glas vallen. Vermijd het stoten van pannen tegen de rand van het glas.
• Verzeker u ervan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.
• Plaats geen lege pannen op de kookplaat.
• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen kunnen tijdens het afkoelen het vitrokeramische oppervlak doen barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddellijk van de nog hete zones (opgepast: risico voor brandwonden). WAARSCHUWING: koken met vet of olie op een kookplaat zonder toezicht kan gevaarlijk zijn en kan brand tot gevolg hebben. WAARSCHUWING: Houd toezicht tijdens het koken. Houd continu toezicht bij een kort kookproces. Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats nooit een warme pan op de bedieningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm) tussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bijv. sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen. Schakel onmiddellijk de elektrische stroom van het apparaat uit indien er een barst of spleet in de vitrokeramiek is en verwittig de dienst na verkoop.
• De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat openen. WAARSCHUWING: Als het glazen kookoppervlak gebroken is, schakel het toestel uit om een mogelijke elektrische schok te voorkomen.

Andere voorzorgsmaatregelen

• Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan moet de kookzone zoveel mogelijk bedekken.
• Gebruik geen synthetische of aluminium kookpannen: de kruimels op de nog hete zones smelten.
• VUUR NOOIT blussen met water. Schakel de kookzone UIT. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

Type	VH 4 B 067F
Total vermogen	6000 W
Energieverbruik van de kookplaat EChob*	180,7 Wh/kg
Links Voor zone
Normaal	Ø 190 mm
Gestandaardiseerde categorie van het kookgerei*	1800 W
Energieverbruik ECcw*	C
	183,9 Wh/kg
Links Achter zone
Normaal	Ø 155 mm
Gestandaardiseerde categorie van het kookgerei*	1200 W
Energieverbruik ECcw*	A
	173,8 Wh/kg
Rechts Voor zone
Normaal	Ø 190 mm
Gestandaardiseerde categorie van het kookgerei*	1800 W
Energieverbruik ECcw*	B
	191,3 Wh/kg
Rechts Achter zone
Normaal	Ø 155 mm
Gestandaardiseerde categorie van het kookgerei*	1200 W
Energieverbruik ECcw*	A
	173,8 Wh/kg

• berekend volgens de methoden voor het meten van de gebruikseigenschappen (EN 60350-2)

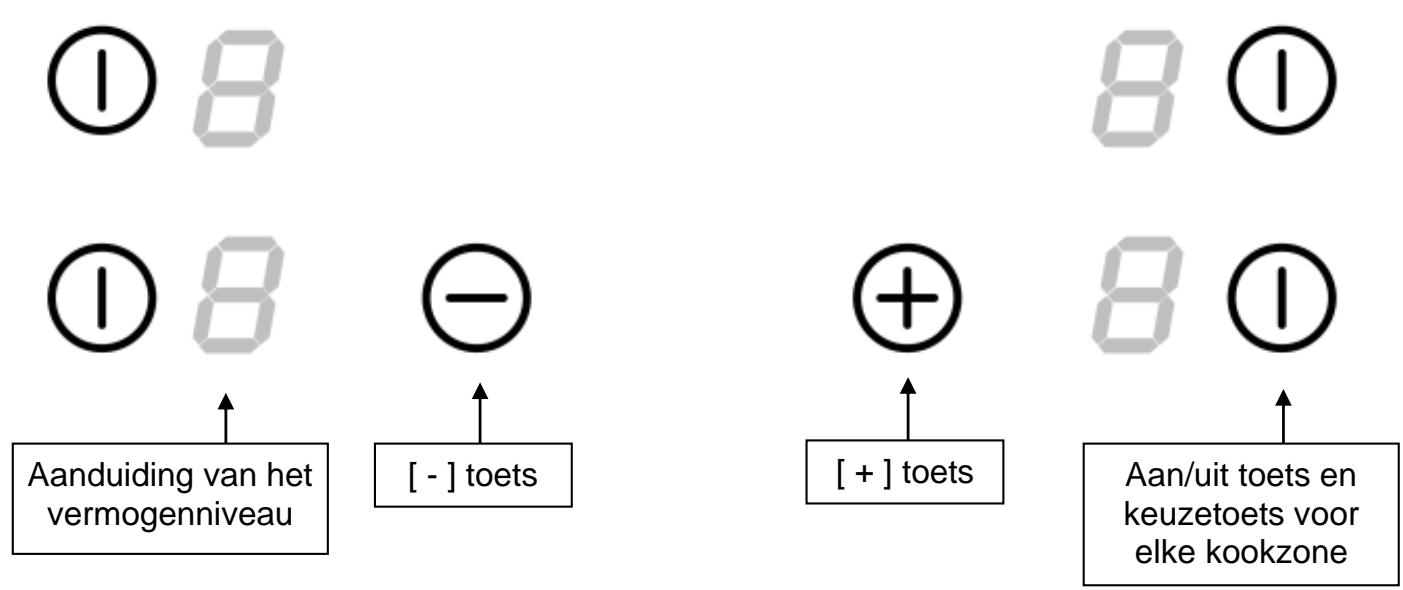

Bedieningspaneel

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werking. Deze activering wordt weergegeven door een lichtje, een aflezing en/of een geluidssignaal.

Druk niet op meerdere toetsen tegelijk.

Display

Display	Aanduiding	Functie
0	Nul	Kookzone geactiveerd
1...9	Vermogenniveau	Keuze kookniveau
P	Booster	De booster is geactiveerd
L	Vergrendeling	Het slot is geactiveerd
F	Foutmelding	Defect elektronisch circuit
H	Restwarmte	De kookzone is warm

IN WERKING STELLEN EN GEBRUIK VAN HET APPARAAT

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen detergent, deze kan op het glas een blauwachtig waas doen verschijnen.

Inwerkingstelling

Elke kookzone licht onafhankelijk op.

In- en uitschakelen van de kookzone:

Actie	Bedieningspaneel	Display
Inschakelen	Druk op [①]	[0]
Verhogen	Druk op [+]	[1] tot [9]
Verminderung	Druk op [-]	[9] tot [1]
Uitschakelen	Druk op [-]
	of druk op [①]	[0] of [H]

Indien binnen de 10 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Als er meer dan een kookzone is geactiveerd, zal een continue druk gedurende 6 seconden op een van de zone selectietoetsen [ ① ] de hele kookplaat uitschakelen.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm zijn, worden dit aangegeven door [H].

Het symbool [ H ] gaat uit wanneer de kookzones zonder gevaar kunnen aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Booster functie

Alle kookzones zijn uitgerust met een booster. De kookzone wordt op vol vermogen ingeschakeld gedurende maximaal één uur.

Opstarten van de Booster:

Actie	Bedieningspaneel	Display
Inschakelen	Druk op [①]	[0]
Verhogen	Druk op [+]
	of druk op [-] vanaf [0]	[P]
Uitschakelen	Druk op [-]
	of druk op [①]	[0] of [H]

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [ ① ]).

• Vergrendelen:

Actie	Bedieningspaneel	Display
Inschakelen	Druk op [ ① ]	[ 0 ]
Vergrendelen	Druk tegelijkkertijd op [ - ] en [ + ] gedurende 2 seconden	[L ]

• Ontgrendelen:

Actie Ontgrendelen

Bedieningspaneel Druk tegelijkertijd op [-] en [+] gedurende 2 seconden

Display [n] worden ergegeven, daarna [0]

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 - 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 - 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevroren producten
3 - 4	Stoom	Groenten, vis, vlees
4 - 5	Water	Gekooke aardappelen, soep, pasta Verse groenten
6 - 7	Zachtjes koken	Vlees, lever, eieren, braadworsten Goulash, rollade, pens
7 - 8	Koken Braden	Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water
P	Braden Op kooktemperatuur brengen	Steaks, water

ONDERHOUD EN REINIGING

• Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.
• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruik in geen geval toestellen die met "stoom" of met "druk" werken.
• Geen voorwerpen gebruiken die de vitrokeramiek kunnen beschadigen (zoals schuursponzen of mespunten...)
• Gebruik geen schuurproducten, deze kunnen het apparaat beschadigen.
• Droog het apparaat met een propere doek.
• Verwijder onmiddellijk suiker of spijzen die suiker bevatten.

De kookplaat of de kookzone werkt niet:

• De kookplaat is slecht op het elektrisch net aangesloten.
• De veiligheidszekering is gesprongen.
• Kijk na of de vergrendeling niet is ingeschakeld.
• De tiptoetsen zijn met water of vet bespat. Er staat een voorwerp op de tiptoetsen.

Het symbool licht op:

• Trek de stekker van de kookplaat uit het stopcontact gedurende 2 minuten en steek de stekker er dan weer in.
• Als de fout zich blijft voordoen, contacteer de dienst na verkoop.

Het symbool [Fc] licht op:

• De kooktafel is oververhit. Laat afkoelen, daarna kunt u ze weer inschakelen.

Het symbool [F] gevolgd door een ander teken wordt weergegeven:

• Contacteer de dienst na verkoop.

Een enkele zone of alle zones vallen uit:

• De veiligheidsuitschakeling heeft gewerkt.
• Deze worden geactiveerd als u vergeet een van de verwarmingszones uit te schakelen.
• Ze worden ook geactiveerd als een of meer van de aanraakgevoelige toetsen afgedekt zijn.

Het symbool [ ] licht op:

• Een voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbool verdwijnt van zodra de toetsen vrijgemaakt of afgekuist zijn.

Indien één van deze foutmeldingen blijft verschijnen, kunt u de Dienst na verkoop contacteren.

MILIEUBESCHERMING

• De verpakkingsmaterialen zijn ecologisch en recyclebaar.
• De elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recyclagemogelijkheden.

Werp het apparaat niet weg met het huisvuil - Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat naar het containerpark van uw gemeente.

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

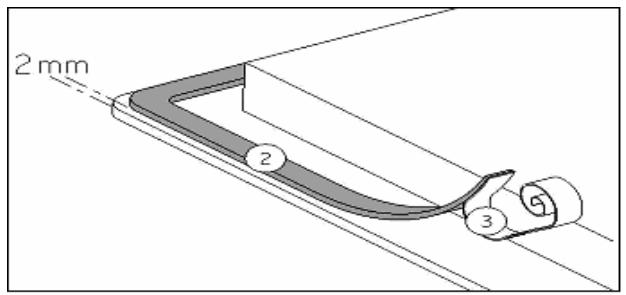

Plaatsen van de waterdichte strip

De zelfklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Het plaatsen dient met grote zorg volgens onderstaande tekening te worden uitgevoerd.

De beschermfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand.

Inbouw

• De uitsparing in het tablet volgens model kookplaat:

Type	Uitsparing voor vlakbouw
VH 4 B 067F	560 x 490 mm

• De afstand tussen de kookplaat en de muur dient minstens 50 mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschermingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan de rechterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger zijn dan het kookvlak.
• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100°C).
• De materialen van het werkblad kunnen opzwellen bij contact met vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dienen hittebestendig te zijn.
• Installeer de kookplaat niet boven een niet geventileerde oven of een vaatwasmachine.
• Onder de omkasting van het apparaat een afstand van 20 mm voorzien om een goede verluchting van de elektronische apparatuur te verzekeren.
• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die niet warmtebestendig zijn.
• Voor de afstand tussen de kookplaat en de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 500 mm te respecteren.
• De verbindingskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig zijn, zoals bijvoorbeeld een lade.
• Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat, of die door de fabrikant aangeduid zijn als geschikt of beschermrekken geïntegreerd in het apparaat. Het gebruik van ongeschikte rekken kan ongelukken veroorzaken.
• De installatie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van een eenpolige stroomonderbreker van het net gescheiden te worden. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3 mm bedragen.
• Het elektrische circuit dient van het net gescheiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiële schakelaars en contacten.
• Indien het toestel niet voorzien is van een bereikbaar stopcontact, dan moeten middelen voor uitschakeling aan de vaste installatie toegevoegd worden in overeenstemming met de installatieregeling.
• De voedingskabel moet geplaatst worden zodanig dat hij de hete delen van de kookplaat of de oven niet raakt.

Let op!

Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V~ 50/60 Hz.

Verbind steeds de aarding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraaier en plaats deze in de 2 gleuven voor de

2 pijlen.

Network	Aansluiting	Kabeldiameter	Kabel	Beschermingskaliber
230 V~ 50/60 Hz	1 Phase + N	3 x 2,5 mm²	H 05 VV – F H 05 RR – F	25 A *
400 V~ 50/60 Hz	2 Phases + N	4 x 1,5 mm²	H 05 VV – F H 05 RR – F	16 A *

• berekend met de coëfficiënt van gelijktijdigheid volgens de norm EN 60 335-2-6

Aansluiting van de kookplaat:

Gebruik voor de verschillende aansluitingen de bruggen in messing die zich in de aansluitdoos bevinden.

Monofase 230 V 1 P + N

Plaats een brug tussen 1 en 2.

Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, de fase L op de aansluitklem 1 of 2.

Bi-fase 400V 2P + N

Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, fase L1 met de aansluitklem 1 en fase L2 met de aansluitklem 2.

Let op! Het te hard losdraaien van de schroeven van de aansluitdoos kan deze laatste beschadigen. De schroeven zullen dan in het ijle draaien.

4 weken na de installatie moet u de schroeven in het klemmenblok vastdraaien.

We kunnen niet verantwoordelijk gesteld worden voor ongevallen voortkomend uit een slechte aansluiting of ongevallen die gebeuren door toestellen zonder of met een defecte aarding.

Geachte klanten,
