GEBRUIKSAANWIJZING VH 2 B 067F VALBERG
We danken u hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische kookplaat.
Om dit apparaat goed te leren kennen, raden we u aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en te bewaren om deze later te kunnen raadplegen.
INHOUD
VEILIGHEID 39
VOORZORGSMAATREGELEN VOOR GEBRUIK VAN HET TOESTEL 39
GEBRUIK VAN HET APPARAAT 40
VOORZORGSMAATREGELEN TEGEN BESCHADIGING 41
VOORZORGSMAATREGELEN BIJ DEFECT VAN HET APPARAAT 42
ANDERE VOORZORGSMAATREGELEN 42

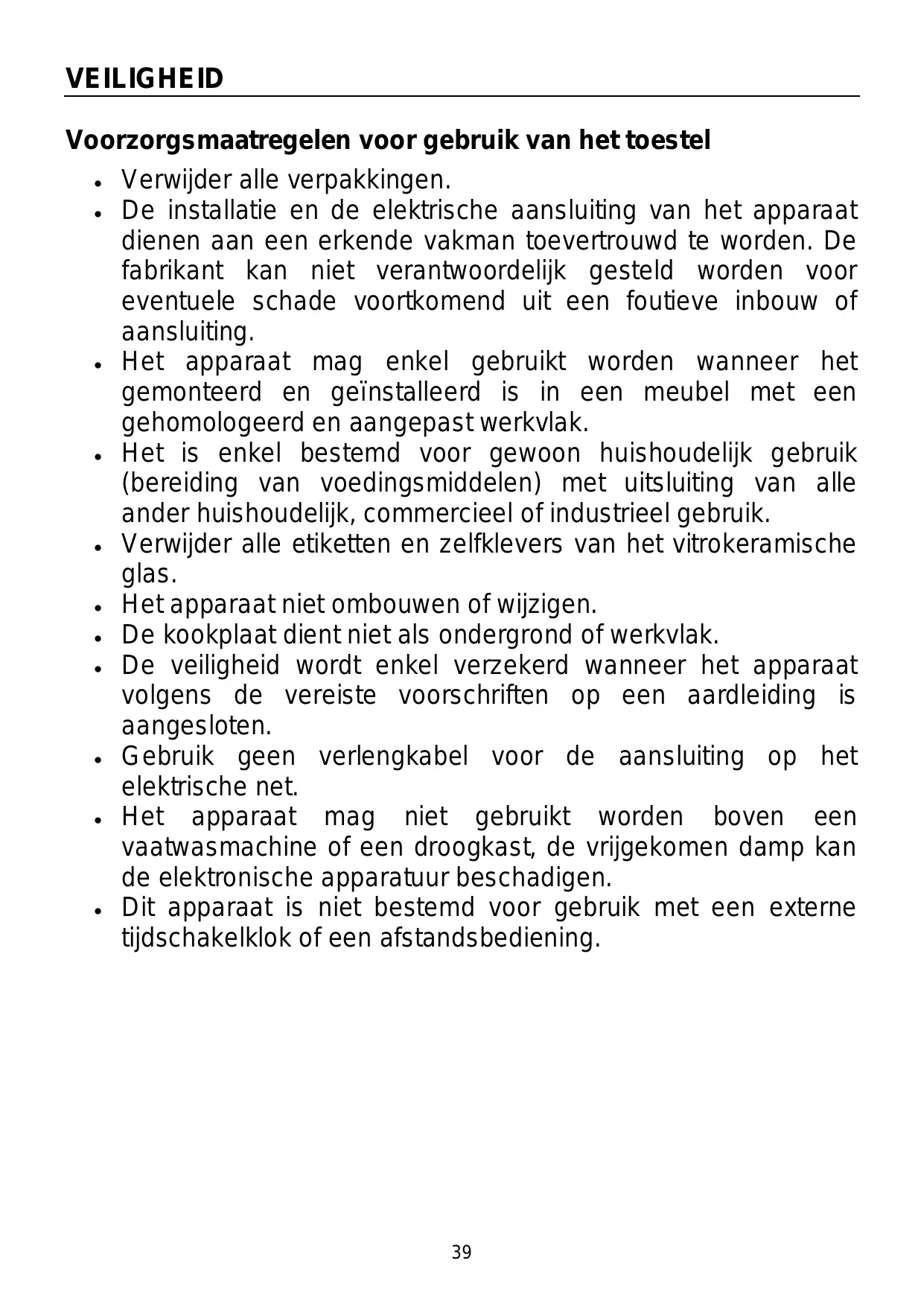

Voorzorgsmaatregelen voor gebruik van het toestel
- Verwijder alle verpakkingen.
- De installatie en de elektrische aansluiting van het apparaat moeten aan een erkende vakman toevertrouwd worden. De fabrikant kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
- Het apparaat mag enkel gebruikt worden wanneer het gemonteerd en geïnstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
- Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
- Verwijder alle etiketten en zelfklevers van het vitrokeramische glas.
- Het apparaat niet ombouwen of wijzigen.
- De kookplaat dient niet als ondergrond of werkvlak.
- De veiligheid wordt enkel verzekerd wanneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
- Gebruik geen verlengkabel voor de aansluiting op het elektrische net.
- Het apparaat mag niet gebruikt worden boven een vaatwasmachine of een droogkast, de vrijgekomen damp kan de elektronische apparatuur beschadigen.
- Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandsbediening.
Gebruik van het apparaat
Schakel de warmtebron na gebruik steeds uit. - Waak steeds over bereidingen die oliën en vetten bevatten want die kunnen vlam vatten. - Pas op voor brandwonden tijdens en na het gebruik van het apparaat. - Kinderen het apparaat niet laten manipuleren. - Gebruik enkel de hiertoe voorziene pannen. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen kunnen smelten of ontbranden. - Bedek het apparaat nooit met een doek of een beschermblad. Het zou kunnen verhitten en ontvlammen. - Kinderen jonger dan 8 jaar, personen van wie de psychische en/of mentale capaciteit verminderd is en personen van wie de kennis onaangepast is, kunnen dit toestel enkel onder toezicht gebruiken of indien zij opgeleid zijn om dit toestel te gebruiken in veilige omstandigheden. - Zij dienen daarbij op de hoogte te zijn van de mogelijke risico's die zich kunnen voordoen. Kinderen mogen niet met dit toestel spelen. - Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel niet aan kinderen toevertrouwd worden.
Voorzorgsmaatregelen tegen beschadiging
- Beschadigde pannen of pannen met ruwe bodem (niet geëmailleerd gietijzer) kunnen het glas beschadigen.
- De aanwezigheid van zand of andere schuurmaterialen kunnen het glas beschadigen.
- Laat geen voorwerpen (zelfs kleine) op het glas vallen. Vermijd het stoten van pannen tegen de rand van het glas.
- Verzeker u ervan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.
- Plaats geen lege pannen op de kookplaat.
- Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen kunnen tijdens het afkoelen het vitrokeramische oppervlak doen barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddellijk van de nog hete zones (opgepast: risico voor brandwonden). WAARSCHUWING: koken met vet of olie op een kookplaat zonder toezicht kan gevaarlijk zijn en kan brand tot gevolg hebben. WAARSCHUWING: Houd toezicht tijdens het koken. Houd continu toezicht bij een kort kookproces.
- Risico van brand! Geen voorwerpen op de kookplaat leggen.
- Plaats nooit een warme pan op de bedieningszone.
- Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm) tussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
- Leg geen ontvlambare voorwerpen (bvb. sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.
Voorzorgsmaatregelen bij defect van het apparaat
- Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen. Schakel onmiddellijk de elektrische stroom van het apparaat uit indien er een barst of spleet in de vitrokeramiek is en verwittig de dienst na verkoop.
- De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zelf openen. WAARSCHUWING: Als het glazen kookoppervlak gebroken is, schakel het toestel uit om een mogelijke elektrische schok te voorkomen.
Andere voorzorgsmaatregelen
- Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan moet de kookzone zoveel mogelijk bedekken.
- Gebruik geen synthetische of aluminium kookpannen: deze kunnen op de nog hete zones smelten.
- Vuur nooit blussen met water. Schakel de kookzone UIT. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.
| Type | VH 2 B 067F |
| Total vermogen | 3000 W |
| Energieverbruik van de kookplaat EChob* | 178,9 Wh/kg |
| Voor zone | Ø 155 mm |
| Normaal | 1200 W |
| Gestandaardiseerde categorie van het kookgerei* | A |
| Energieverbruik ECcw* | 173,8 Wh/kg |
| Achter zone | Ø 190 mm |
| Normaal | 1800 W |
| Gestandaardiseerde categorie van het kookgerei* | C |
| Energieverbruik ECcw* | 183,9 Wh/kg |
- berekend volgens de methoden voor het meten van de gebruikseigenschappen (EN 60350-2)

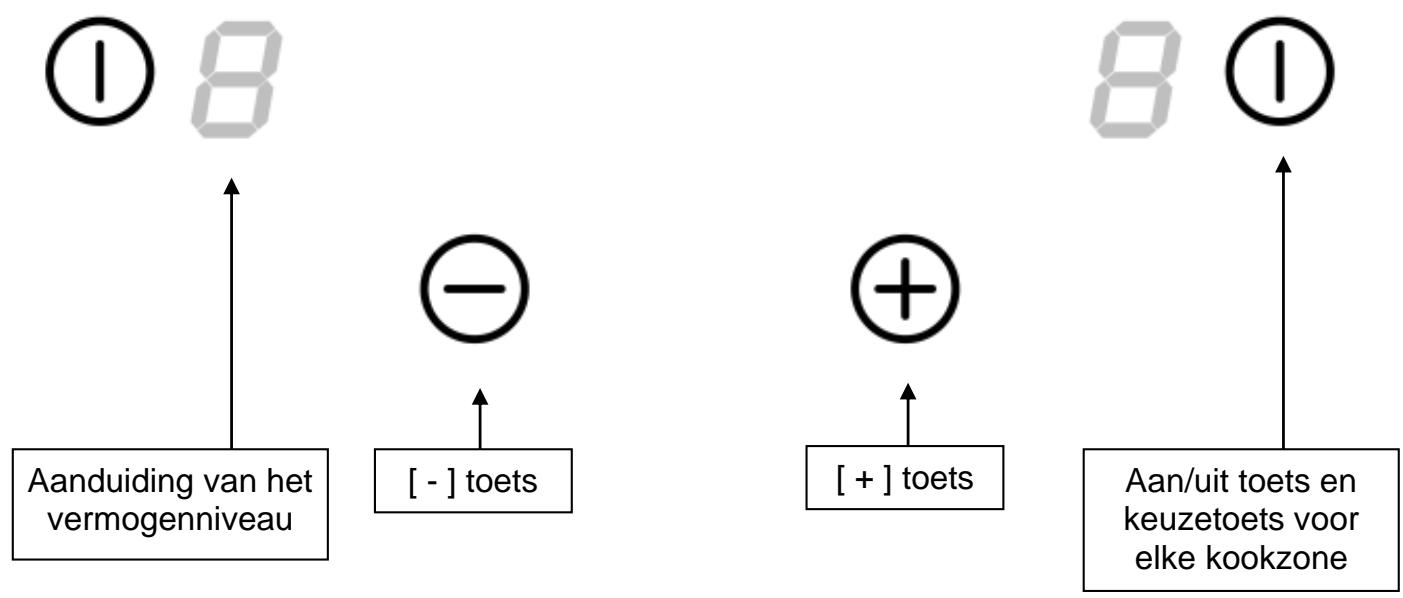

Bedieningspaneel
Tiptoetsen
Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werking. Deze activering wordt weergegeven door een lichtje, een aflezing en/of een geluidssignaal.
Druk niet op meerdere toetsen tegelijk.
Display
| Display | Aanduiding | Functie |
| 0 | Nul | Kookzone geactiveerd |
| 1...9 | Vermogenniveau | Keuze kookniveau |
| P | Booster | De booster is geactiveerd |
| L | Vergrendeling | Het slot is geactiveerd |
| F | Foutmelding | Defect elektronisch circuit |
| H | Restwarmte | De kookzone is warm |
INSTELLEN EN GEBRUIK VAN HET APPARAAT
Voor het eerste gebruik
Poets uw toestel met een vochtige doek en droog het af. Gebruik geen detergent, deze kan op het glas een blauwachtig waas doen verschijnen.
Inwerkingstelling
Elke kookzone licht onafhankelijk op.
In- en uitschakelen van de kookzone:
| Actie | Bedieningspaneel | Display |
| Inschakelen | Druk op [①] | [0] |
| Verhogen | Druk op [+] | [1] tot [9] |
| Verminderung | Druk op [-] | [9] tot [1] |
| Uitschakelen | Druk op [-] | |
| of druk op [①] | [0] of [H] |
Indien binnen de 10 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.
Als er meer dan een kookzone is geactiveerd, zal een continue druk gedurende 6 seconden op een van de zone selectietoetsen [ ① ] de hele kookplaat uitschakelen.
Aanduiding restwarmte
Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm zijn, worden dit aangegeven door [H].
Het symbool [H] gaat uit wanneer de kookzones zonder gevaar kunnen aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!
Booster functie
Alle kookzones zijn uitgerust met een booster. De kookzone wordt op vol vermogen ingeschakeld gedurende maximaal één uur.
Opstarten van de Booster:
| Actie | Bedieningspaneel | Display |
| Inschakelen | Druk op [①] | [0] |
| Verhogen | Druk op [+] | |
| of druk op [-] vanaf [0] | [P] |
| Uitschakelen | Druk op [-] | |
| of druk op [①] | [0] of [H] |
Vergrendeling van het bedieningspaneel
Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [ ① ]).
| Actie | Bedieningspaneel | Display |
| Inschakelen | Druk op [ ① ] | [ 0 ] |
| Vergrendelen | Druk tegelijkkertijd op [ - ] en [ + ] gedurende 2 seconden | [L ] |
| Actie
Ontgrendelen | Bedieningspaneel
Druk tegelijkkertijd op [-] en [+]
gedurende 2 seconden | Display
[n] worden ergegeven,
daarna [0] |
Voorbeelden van vermogenregeling
(de hieronder vermelde waarden zijn enkel richtgevend)
| 1 - 2 | Smelten
Opwarmen | Sauzen, boter, chocolde, gelatine
Kant- en klaargerechten |
| 2 - 3 | Opzwellen
Ontdooien | Rijst, pudding en bereidde gerechten
Groenten, vis, diepgevroren producten |
| 3 - 4 | Stoom | Groenten, vis, vlees |
| 4 - 5 | Water | Gekooke aardappelen, soep, pasta
Verse groenten |
| 6 - 7 | Zachtjes koken | Vlees, lever, eieren, braadworsten
Goulash, rollade, pens |
| 7 - 8 | Koken
Braden | Aardappelen, beignets,
platte koeken |
| 9 | Braden
Op kooktemperatuur brengen | Steaks, omeletten
water |
| P | Braden
Op kooktemperatuur brengen | Steaks,
water |
ONDERHOUD EN REINIGING
- Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.
- Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
- Gebruik in geen geval toestellen die met "stoom" of met "druk" werken.
- Geen voorwerpen gebruiken die de vitrokeramiek kunnen beschadigen (zoals schuursponzen of mespunten...)
- Gebruik geen schuurproducten, deze kunnen het apparaat beschadigen.
- Droog het apparaat met een propere doek.
- Verwijder onmiddellijk suiker of spijzen die suiker bevatten.
De kookplaat of de kookzone werkt niet:
- De kookplaat is slecht op het elektrisch net aangesloten.
- De veiligheidszekering is gesprongen.
- Kijk na of de vergrendeling niet is ingeschakeld.
- De tiptoetsen zijn met water of vet bespat. Er staat een voorwerp op de tiptoetsen.
Het symbool [F0] licht op:
- Trek de stekker van de kookplaat uit het stopcontact gedurende 2 minuten en steek de stekker er dan weer in.
- Als de fout zich blijft voordoen, contacteer de dienst na verkoop.
Het symbool [Fc] licht op:
- De kooktafel is oververhit, laat afkoelen, daarna kunt u ze weer inschakelen.
Het symbool [F] gevolgd door een ander teken wordt weergegeven:
- Contacteer de dienst na verkoop.
Een enkele zone of alle zones vallen uit:
- De veiligheidsuitschakeling heeft gewerkt.
- Deze worden geactiveerd als u vergeet een van de verwarmingszones uit te schakelen.
- Ze worden ook geactiveerd als een of meer van de aanraakgevoelige toetsen bedekt zijn.
Het symbool [ ] licht op:
- Een voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbool verdwijnt zodra de toetsen vrijgemaakt of afgekuist zijn.
Indien één van deze foutmeldingen blijft verschijnen, kunt u de Dienst na verkoop contacteren.
MILIEUBESCHERMING
- De verpakkingsmaterialen zijn ecologisch en recyclebaar.
- De elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recyclagemogelijkheden.
Werp het apparaat niet weg met het huisvuil - Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat naar het containerpark van uw gemeente.
De montage dient enkel door erkende specialisten te worden uitgevoerd.
De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

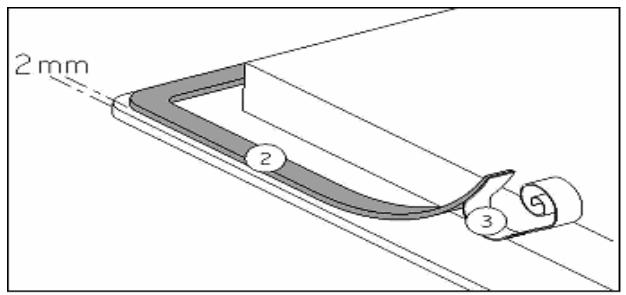

Plaatsen van de waterdichte strip
De zelfklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.
Het plaatsen dient met grote zorg volgens onderstaande tekening te worden uitgevoerd.
De beschermfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand.
Inbouw
- De uitsparing in het tablet volgens model kookplaat:
| Type | Uitsparing voor vlakbouw |
| VH 2 B 067F | 290 x 490 mm |
- De afstand tussen de kookplaat en de muur dient minstens 50 mm te bedragen.
- De kookplaat is een apparaat toebehorend aan de beschermingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan de rechterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger zijn dan het kookvlak.
- De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100°C).
- De materialen van het werkblad kunnen opzwellen bij contact met vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
- De strippen aan de muurranden dienen hittebestendig te zijn.
- Installeer de kookplaat niet boven een niet geventileerde oven of een vaatwasmachine.
- Onder de omkasting van het apparaat een afstand van 20 mm voorzien om een goede verluchting van de elektronische apparatuur te verzekeren.
- Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die niet warmtebestendig zijn.
- Voor de afstand tussen de kookplaat en de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 500 mm te respecteren.
- De verbindingskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig zijn, zoals bijvoorbeeld een lade.
- Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat, of die door de fabrikant aangeduid zijn als geschikt, of beschermrekken geïntegreerd in het apparaat. Het gebruik van ongeschikte rekken kan ongelukken veroorzaken.
- De installatie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
- Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
- De nodige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de onderkant van het apparaat.
- Het apparaat dient door middel van een meerpolige stroomonderbreker van het net gescheiden te worden. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3 mm bedragen.
- Het elektrische circuit dient van het net gescheiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiële schakelaars en contacten.
- Indien het toestel niet voorzien is van een bereikbaar stopcontact, dan moeten middelen voor uitschakeling aan de vaste installatie toegevoegd worden in overeenstemming met de installatieregeling.
- De voedingskabel moet geplaatst worden zodat hij de hete delen van de kookplaat of de oven niet raakt.
Let op!
Dit apparaat is voorzien voor een aansluiting op een netspanning van 230 V~ 50/60 Hz.
Verbind steeds de aarding. Respecteer het aansluitingsschema.
De aansluitdoos bevindt zich onder de kookplaat.
Om het deksel te openen, gebruik een schroevendraaier en plaats deze in de 2 gleuven voor de
2 pijlen.
| Netwerk | Aansluiting | Kabeldiameter | Kabel | Beschermingskaliber |
| 230 V~ 50/60 Hz | 1 Phase + N | 3 x 1,5 mm² | H 05 VV – F
H 05 RR – F | 16 A * |
- berekend met de coëfficiënt van gelijktijdigheid volgens de norm EN 60 335-2-6
Aansluiting van de kookplaat:
Monofase 230 V~ 1P + N
Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem N, de fase L met de aansluitklem L.
Let op! Zorg ervoor dat de kabels correct zijn aangebracht en stevig vastgeschroefd.
4 weken na de installatie moet u de schroeven in het klemmenblok vastdraaien.
Wij kunnen niet verantwoordelijk gesteld worden voor ongevallen voortkomend uit een slechte aansluiting of ongevallen die gebeuren door toestellen zonder of met een defecte aarding.
