HB 90 T VN WEC - Hotte aspirante VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	VALBERG
Modèle	HB 90 T VN WEC (réf. 949873)
Classe d'efficacité énergétique	B
Consommation annuelle d'énergie	68,5 kWh/an
Débit d'air maximal	650 m³/h
Niveau sonore maximal	74 dB(A)
Nombre de vitesses	3 vitesses + minuterie 5 minutes
Éclairage	LED, 3 W, classe d'efficacité lumineuse B
Filtre à graisses	Lavable (nettoyage mensuel)
Filtre à charbon	Optionnel, remplacement annuel (non inclus)
Distance minimale au-dessus de la table de cuisson	65 cm
Diamètre du conduit d'évacuation	150 mm
Alimentation électrique	220-240 V, 50 Hz, prise avec terre
Dimensions (largeur)	90 cm (modèle 90)
Entretien	Débrancher avant nettoyage ; utiliser un chiffon doux et savon doux
Sécurité	Mise à la terre obligatoire ; ne pas flamber sous la hotte
Pièces détachées	Ampoules LED 1,5 W maxi, filtres (graisse et charbon)
Réparabilité	Service après-vente agréé ou technicien qualifié

FOIRE AUX QUESTIONS - HB 90 T VN WEC VALBERG

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm. Pour un résultat optimal, placez la hotte entre 65 et 75 cm au-dessus de la table de cuisson.

Comment installer la hotte sans évacuation extérieure ?

Si aucune évacuation extérieure n'est disponible, la hotte peut fonctionner en mode recyclage. Installez un filtre à charbon actif (non fourni) pour piéger les odeurs. Les étapes d'installation restent les mêmes que pour le mode évacuation.

Comment nettoyer les filtres à graisses ?

Les filtres à graisses doivent être nettoyés une fois par mois. Retirez-les en les tirant vers le bas après déblocage, puis lavez-les à l'eau tiède savonneuse ou au lave-vaisselle. Séchez-les soigneusement avant de les remettre.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Le filtre à charbon (non inclus) doit être remplacé au moins une fois par an, ou plus souvent selon l'utilisation. Il s'installe en le tournant dans le sens des aiguilles d'une montre sur la hotte.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché. Si la lumière ne fonctionne pas, l'ampoule LED a peut-être grillé. Remplacez-la par une ampoule de même type (1,5 W maxi). Si le problème persiste, contactez le service après-vente.

Comment utiliser la minuterie automatique ?

Pour activer la minuterie, appuyez simultanément sur les touches « + » et « - » pendant 1 seconde. L'écran clignote et la hotte s'arrête automatiquement après 5 minutes, avec un signal sonore.

La hotte vibre fortement, que faire ?

Vérifiez que la hotte est correctement fixée au support mural. Si les hélices du ventilateur sont endommagées ou le moteur mal fixé, éteignez la hotte et faites-la réparer par un professionnel.

Quel type d'ampoule utiliser pour le remplacement ?

Utilisez une ampoule LED de 1,5 W maximum, du même type que l'originale. Retirez le cache, dévissez l'ancienne ampoule et remplacez-la.

Puis-je utiliser la hotte avec une plaque à gaz ?

Oui, mais respectez une distance minimale de 65 cm entre la hotte et la plaque. De plus, lors de l'utilisation simultanée avec un appareil à gaz, la pression négative dans la pièce ne doit pas dépasser 4 Pa.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord le guide de dépannage de la notice. Si le problème persiste, n'essayez pas de réparer vous-même. Contactez le service après-vente ou un technicien qualifié. La garantie de 2 ans couvre les vices de fabrication.

MODE D'EMPLOI HB 90 T VN WEC VALBERG

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/notices/

Table des matières

A Avant d'utiliser l'appareil

4 Consignes de sécurité

Français

B Aperçu de l'appareil

10 Description de l'appareil 10 Spécifications techniques

Utilisation de l'appareil

12 Installation

D Informations pratiques

16 Entretien et nettoyage 18 Guide de dépannage 19 Mise au rebut de votre ancien appareil

Avant d'utiliser l'appareil

Le fabricant décline toute responsabilité en cas de blessures causées à des personnes ou de dommages matériels dus au non-respect des instructions d'entretien et à une utilisation inappropriée de l'appareil. Après avoir retiré l'emballage des différentes pièces de l'appareil, vérifiez qu'elles sont en parfait état. Si vous avez des doutes à ce sujet, n'utilisez pas l'appareil et adressez-vous à votre vendeur ou à un technicien qualifié.

Veillez également à ce que les différents types

d'emballage (cartons, sacs en plastique, polystyrène, bandes collantes, liens, etc.) restent hors de portée des enfants. Avant d'utiliser l'appareil, vérifiez que le courant de votre secteur correspond à celui indiqué sur la plaque signalétique de l'appareil. Lorsque vous utilisez cet appareil, veuillez suivre les consignes de sécurité suivantes.

MISES EN GARDE IMPORTANTES. Lisez attentivement ces consignes et conservez-les afin de pouvoir les consulter ultérieurement.

Consignes de sécurité

• Avant d'utiliser cet appareil, lisez attentivement la notice d'utilisation. Conservez ce guide avec soin.
• Vérifiez tout d'abord que la tension indiquée sur l'appareil correspond à votre alimentation électrique.

ATTENTION

Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, veillez à toujours suivre les principales consignes de sécurité suivantes quand vous utilisez un appareil électrique.

• Vérifiez régulièrement l'état de votre appareil. N'utilisez pas l'appareil s'il est endommagé.
• Ne manipulez pas l'appareil, ni la prise avec les mains mouillées.
• N'utilisez pas l'appareil si le cordon d'alimentation ou la prise est endommagé(e).
• N'utilisez pas l'appareil s'il est tombé, est endommagé, est resté dehors ou est tombé dans l'eau. Retournez l'appareil au service après-vente le plus proche pour qu'il soit réparé ou réglé.
• Ne tirez, ni portez l'appareil par le cordon d'alimentation, n'utilisez pas le cordon comme poignée, ne coincez pas le fil dans une porte et ne le tirez pas le long de bords ou d'angles acérés.
• Ne placez pas l'appareil sur le cordon d'alimentation.
• Ne laissez en aucune façon le cordon s'enrouler ou s'emmêler. Tenez le cordon éloigné des surfaces chaudes.
• Ne débranchez pas la prise en tirant sur le cordon. Pour l'ôter, prenez-la en main et retirez-la de la prise murale avec précaution. Utilisez uniquement une rallonge certifiée avec un ampérage répondant aux normes en vigueur dans votre pays. Une rallonge certifiée avec un ampérage inférieur risque de surchauffer. Veillez à ce que personne ne trébuche sur le cordon ou la prise.

ATTENTION

Débranchez le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger. Toute réparation doit être effectuée par le service après-vente ou des personnes de qualification similaire.
• Tous les travaux électriques requis dans le cadre de l'installation de cet appareil doivent être effectués par un électricien qualifié ou une personne compétente.
• Éteignez et débranchez l'appareil lorsque vous ne l'utilisez pas.
• N'utilisez pas l'appareil à proximité de matériaux inflammables. N'utilisez pas d'autres accessoires que ceux fournis avec l'appareil.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de connaissances, à condition qu'ils soient correctement surveillés ou que des instructions relatives à l'utilisation de l'appareil en toute sécurité leur aient été données et que les risques encourus soient compris.
• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.
• Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas un jouet. Soyez particulièrement vigilant(e) lorsque vous utilisez l'appareil en présence d'enfants ou d'animaux domestiques.
• Ne nettoyez jamais l'appareil avec des liquides inflammables. Les vapeurs risqueraient de provoquer un incendie ou une explosion.
• Ne stockez pas et n'utilisez pas d'essence, de vapeurs ou de liquides inflammables à proximité de cet appareil. Les vapeurs peuvent entraîner un incendie ou une explosion.

Cet appareil est destiné à être utilisé pour des applications domestiques ou similaires, telles que :

• les coins-cuisine réservés au personnel dans des magasins, des bureaux et d'autres environnements professionnels ;
• des fermes ;
• une utilisation par des clients dans des hôtels, motels et d'autres environnements à caractère résidentiel ;
• des environnements du type chambres d'hôtes.
• Toute opération de nettoyage ou intervention sur le produit doit se faire hors alimentation. Pour cela, la fiche d'alimentation doit être débranchée de la prise de courant.

Avant d'utiliser l'appareil

• Pour éviter tout risque d'incendie, d'électrocution ou autres blessures aux personnes, ne plongez jamais le cordon d'alimentation ou la prise dans de l'eau ou tout autre liquide.
• Veuillez nettoyer la hotte et le filtre régulièrement, afin de garantir leur bon fonctionnement et leur efficacité.
• Nettoyez l'appareil en suivant soigneusement les consignes contenues dans ce guide, afin de prévenir tout risque d'incendie. Veillez à ce que la pièce dans laquelle se trouve la hotte soit correctement aérée par des ouvertures d'aération, surtout lorsqu'elle est utilisée en même temps que des appareils à gaz ou fonctionnant avec d'autres combustibles.
• L'air aspiré ne doit en aucun cas être évacué dans un flux d'air contenant du gaz ou autres combustibles. Veillez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.
• Ne faites pas flamber d'aliments sous la hotte.

ATTENTION

Certaines parties accessibles de l'appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuvent devenir chaudes.

ATTENTION

Risque d'électrocution : ne branchez l'appareil que sur une prise qui a été correctement mise à la terre. En cas de doute, demandez conseil à un électricien qualifié.

• Le non-respect de ces consignes pourrait entraîner un incendie, une électrocution et présenter un risque mortel.
• La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (référez-vous aux consignes d'installation dans le guide).
• Il est préférable de ne pas installer la sortie du tuyau dans la direction du vent afin d'empêcher l'air de refluer.

Fixez bien les composantes de la sortie du tuyau. - Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coudé de trop nombreuses fois. - Référez-vous aux paragraphes ci-après pour les informations relatives à l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil.

B Aperçu de l'appareil

Français

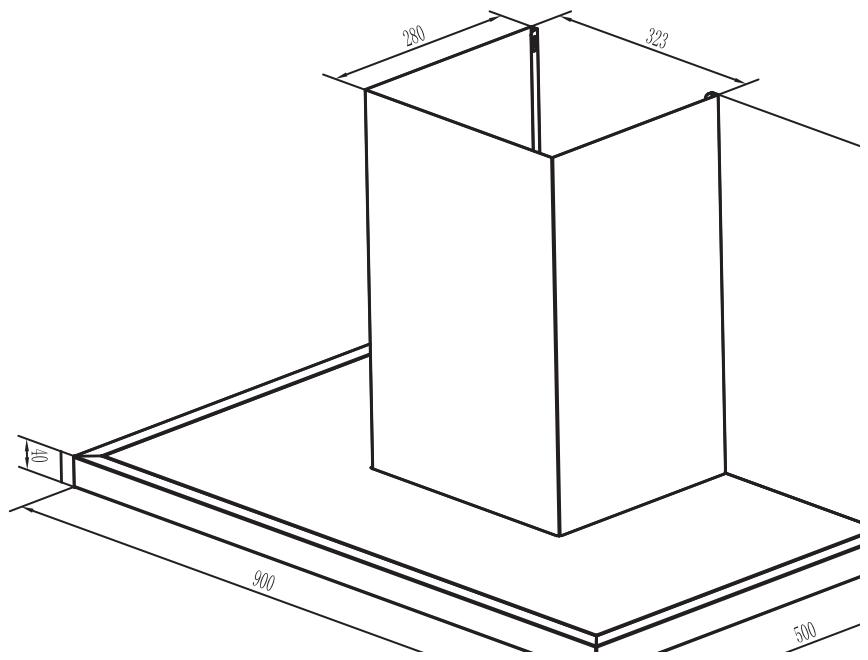

Description de l'appareil

Marque	VALBERG
Référence	949873 (HB 90 TVN WEC)
Consommation d'énergie annuelle (kwh/an)	68,5
Facteur d'accroissement dans le temps (f)	1,6
Indice d'efficacité énergétique (EEIhodium)	68,4
Classe d'efficacité énergétique	B
Efficacité fluidodymanique	21,4
Classe d'efficacite fluidodynamique	C
Efficacité lumineuse (lux/W)	27,2
Classe d'efficacité lumineuse	B
Efficacité de filtration des graisses	73,7 %
Classe d'efficacité de filtration des graisses	D
Débit d'air mesuré au point de rendement maximal (m3/h)	369,8
Pression d'air mesurée au point de rendement maximal (Pa)	316
Débit d'air maximal (m3/h)	650
Débit d'air à la vitesse minimale en fonctionnement normal (m3/h)	370,2
Débit d'air à la vitesse maximale en fonctionnement normal (m3/h)	619,3
Débit d'air en mode intensif (m3/h)	-
Puisance électrique à l'entrée mesurée au point de rendement maximal (W)	151,4
Puisance nominale du système d'éclairage (W)	3,0
Éclairement moyen du système d'éclairage sur la surface de cuisson (lux)	82
Niveau sonore pondéré à la vitesse minimale en fonctionnement normal (dB)	70
Niveau sonore pondéré à la vitesse maximale en fonctionnement normal (dB)	74
Niveau sonore pondéré en mode intensif (dB)	-
Consommation d'énergie en mode « arrêt » (W)	0,41 (électrique)0 (mécanique)
Consommation d'énergie en mode « veille » (W)	-
Les valeurs ci-dessus sont testées et calculées selon la règlementation UE65-2014,UE66-2014.

Installation

Préparation de l'installation

1. Si la pièce dans laquelle la hotte sera installée dispose d'une ouverture vers l'extérieur, suivez les consignes ci-dessous pour connecter la hotte à un conduit d'extraction d'air (conduit flexible émaillé, en aluminium ou en matière non-inflammable, avec un diamètre interne de 150 mm).

1. Veuillez éteindre la hotte et la débrancher du secteur avant toute installation.

1. Pour un résultat optimal d'aspiration, la hotte doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson.

Installation avec ouverture vers l'extérieur

ATTENTION

Veuillez respecter toutes les mises en garde figurant dans la présente notice ; en particulier celles relatives à l'évacuation d'air vers l'extérieur.

MISE EN GARDE :

Le non-respect des consignes suivantes concernant l'installation et la fixation de l'appareil et des vis peut entraîner un risque d'électrocution.

Lorsque la hotte et un appareil de cuisson qui est alimenté par une énergie autre que l'électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).

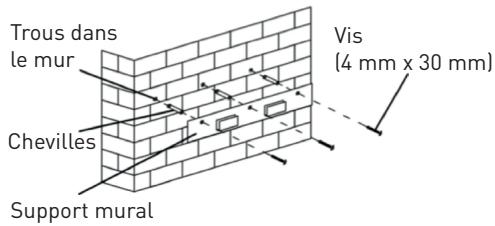

• Percez 3 trous de 8 mm dans le mur, à l'endroit où vous souhaitez monter le support mural. Fixez-le à l'aide des vis et des chevilles fournies.

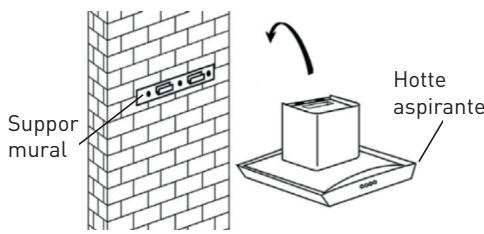

• Soulevez la hotte et accrochez-la sur le support mural.

• Connectez la gaine d'évacuation au clapet (voir schéma ci-dessous).

Installation de la cheminée

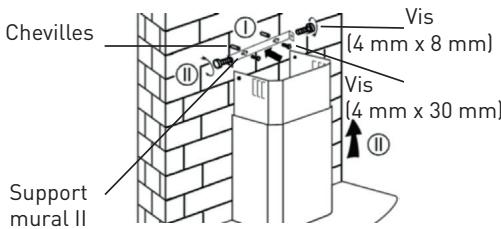

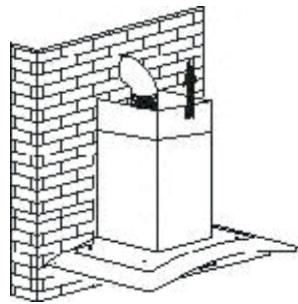

Pour les modèles en verre et en forme de T

Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaitée.

Une fois la cheminée positionnée à la bonne hauteur, accrochez les deux parties ensemble, comme illustré ci-dessous.

Percez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies. Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis.

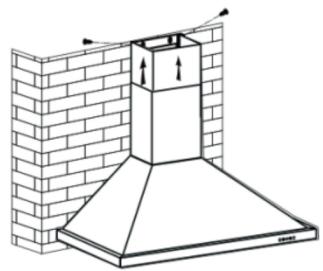

Pour les modèles en tour

Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaitée.

Fixez la partie inférieure de la cheminée avec 2 vis de 4 mm x 8 mm

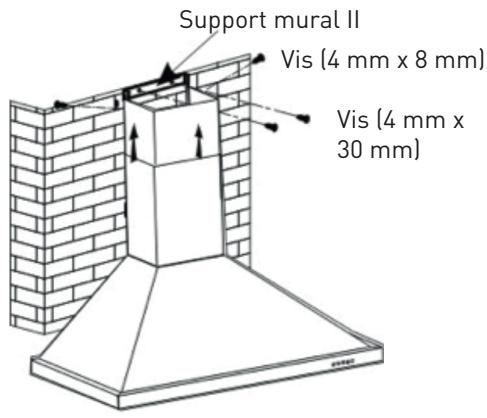

Percez 2 trous de 8 mm pour le support mural II. Fixez-le au mur avec les 2 vis fournies.

Montez la cheminée sur la hotte puis fixez-les avec 2 vis.

Ajustez la hauteur de la cheminée puis fixez les 2 parties sur le support mural I avec 2 vis de 4 mm × 8 mm, comme illustré ci-dessous.

Installation sans ouverture vers l'extérieur : si la pièce dans laquelle la hotte sera installée ne dispose pas d'ouverture de ventilation vers l'extérieur, il n'est pas nécessaire d'utiliser de gaine d'évacuation. Les consignes d'installation sont toutefois similaires à celles qui figurent dans le chapitre « Installation avec ouverture vers l'extérieur ».

Un filtre à charbon actif peut être installé pour piéger les odeurs. Pour ce faire, retirez d'abord le filtre à graisse en le tirant vers le bas, après l'avoir débloqué.

Montez le filtre à charbon sur la hotte en le tournant dans le sens des aiguilles d'une montre. Procédez de la même manière pour le deuxième filtre. Remettez le filtre à graisse.

Fermeture

REMARQUES :

Assurez-vous que le contrôle soit bien fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger. - L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hotte.

PANNEAU DE COMMANDE

La hotte se met automatiquement en mode veille une fois qu'elle est branchée sur le secteur.

Touche Marche/Arrêt

Cette touche permet de démarrer et d'arrêter la ventilation.

+ Touche d'augmentation de vitesse

Cette touche permet d'augmenter la vitesse du ventilateur.

Touche de diminution de vitesse

Cette touche permet de diminuer la vitesse du ventilateur.

Touche d'éclairage

8 Écran d'affichage numérique

Cet écran affiche les différents niveaux de vitesse : « 1 » pour le niveau lent, « 2 » pour le niveau moyen et « 3 » pour le niveau rapide.

MINUTERIE RAPIDE

Appuyez sur les touches « + » et « - » pendant 1 seconde. L'écran d'affichage se met alors à clignoter et l'appareil déclenche automatiquement un compte à rebours de 5 minutes. À la fin de ce délai, le moteur et la lumière de la hotte s'éteindront automatiquement et un signal sonore retentira pendant une seconde.

Entretien et nettoyage

Avant toute opération d'entretien ou de nettoyage, veuillez éteindre et débrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempé dans de l'eau tiède légèrement savonneuse ou mélangée à un produit d'entretien. N'utilisez en aucun cas de paille de fer, de produits chimiques abrasifs ou de brosses à poils durs.

Nettoyage mensuel des filtres à graisses

ATTENTION

Le fait de nettoyer le filtre une fois par mois permet de prévenir les risques d'incendie. Les graisses et les poussières piégées par ce filtre influent directement sur l'efficacité de la hotte. Il est donc important de le nettoyer régulièrement avec un produit nettoyant pour appareils ménagers car les résidus de graisse accumulés sont potentiellement inflammables.

Remplacement annuel du filtre à charbon actif (non inclus)

Ce filtre permettant de piéger les odeurs ne peut être installé que sur les modèles de hotte à recyclage d'air (c'est-à-dire, sans évacuation d'air vers l'extérieur). Il doit être changé au moins une fois par an, selon la fréquence d'utilisation de la hotte.

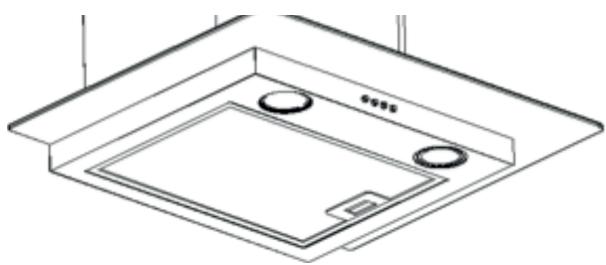

Remplacement des ampoules

1. Éteignez et débranchez la hotte.
2. Retirez le cache de l'ampoule.
3. Enlevez l'ampoule.
4. Remplacez-la par une ampoule du même type et présentant les mêmes spécifications.
5. Ampoules LED (1,5 W maxi.)

Guide de dépannage

Problèmes	Causes	Solutions
La lumière de la hotte s'allume, mais pas la ventilation.	Les hélices du ventilateur sont bloquées.Lé moteur a été endommagé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
Nila lumière, ni la ventilation ne fonctionnent.	L'ampoule a grillé.	Remplacez-la par une ampoule représentant les mêmes spécifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranche puis rebranchez le cordon.
L'appareil vibre fortement.	Les hélices du ventilateur sont abîmées.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	Le moteur du ventilateur n'est pas bien fixé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	La hotte n'est pas accrochée correctement.	Décrochez-la et vérifie que le support mural est bien installé.
La puissance d'aspiration ne semble pas être suffisante.	La table de cuisson est trop éloignée de la hotte.	Vérifiez que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être rejeté aux déchets ménagers, mais déposé au centre de tri local. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr

Merci !

Ce produit est garanti contre toute défaillance résultant d'un vice de fabrication ou de matériel pour une période de 2 ans à compter de la date d'achat*. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*Sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
