| Type d'appareil | Hotte aspirante décorative |
| Mode d'installation | Murale |
| Matériau | Acier inoxydable |
| Nombre de vitesses | 3 |
| Type de commande | Manuelle |
| Éclairage | LED |
| Puissance d'aspiration | Non précisé |
| Niveau sonore | Non précisé |
| Filtre | Aluminium lavable |
| Fonction recyclage | Oui |
| Dimensions (L x P x H) | Non précisé |
| Consommation électrique | Non précisé |
| Type d'évacuation | Évacuation ou recyclage |
| Poids | Non précisé |
| Couleur | Acier inoxydable |
FOIRE AUX QUESTIONS - CGH 90 TBG X302C VALBERG
Questions des utilisateurs sur CGH 90 TBG X302C VALBERG
Pour remplacer le filtre à charbon de votre hotte VALBERG CGH 90 TBG X302C, suivez ces étapes simples :
Étapes pour remplacer le filtre à charbon
- Débranchez la hotte pour garantir votre sécurité avant toute manipulation.
- Accédez au filtre à charbon en ouvrant le panneau ou en retirant le couvercle situé sous la hotte. Selon le modèle, cela peut nécessiter de dévisser des vis ou de déclipser le panneau.
- Retirez l'ancien filtre en le tirant délicatement vers vous, en faisant attention à ne pas endommager les supports ou les clips.
- Insérez le nouveau filtre à charbon dans le même emplacement, en vous assurant qu'il est bien positionné et orienté correctement.
- Refermez le panneau ou le couvercle et fixez-le avec les vis ou clips si nécessaire.
- Rebranchez la hotte et testez son fonctionnement pour vérifier que tout est en ordre.
Le remplacement régulier du filtre à charbon est important pour maintenir une bonne qualité d'air et l'efficacité de votre hotte. En général, il est conseillé de changer ce filtre tous les 3 à 6 mois selon l'utilisation.
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CGH 90 TBG X302C - VALBERG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CGH 90 TBG X302C de la marque VALBERG.
MODE D'EMPLOI CGH 90 TBG X302C VALBERG

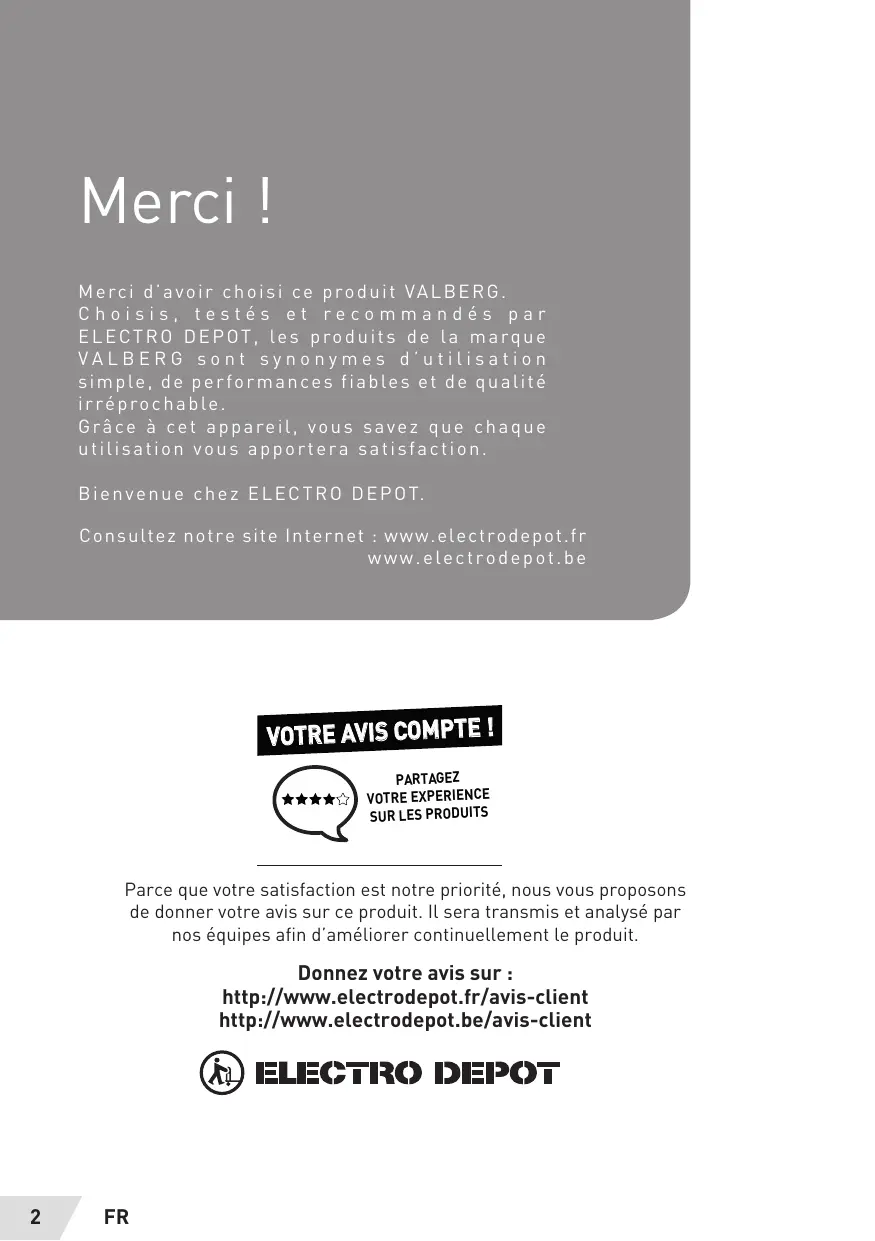

Merci d'avoir choses ce produit VALBERG.
Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonyms d'utilisation simple, de performances friables et de qualité irréprochable.
Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Consultez notre site Internet: www.electrodepot.fr www.electrodepot.be
VOTRE AVIS COMPTE!

PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS
Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipés afin d'améliorer continuèlement le produit.
Donnez votre avis sur : http://www.electrodepot.fr/avis-client http://www.electrodepot.be/avis-client

ELECTRO DEPOT

Avant d'utiliser l'appareil
4 Consignes de sécurité

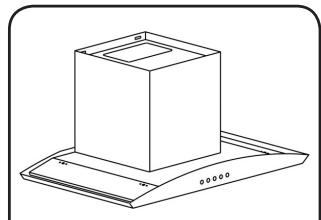

Aperçu de l'appareil
8 Description de l'appareil

Utilisation de l'appareil
9 Installation de l'appareil
13 Utilisation de l'appareil

Informations pratiques
14 Nettoyage et entretien
16 Guide de dépannage
17 Spécifications techniques
17 Mise au rebut de votre ancien apparéil
Consignes de sécurité
Avant d'utiliser votre apparéil, veuillez lire attentivement ces consignes de sécurité et les conserver afin de pouvoir les consulter ultérieurement. Si vous donnez cet apparéil à des tiers, veuillez aussi leur confier ces consignes de sécurité.
- Installez et utilisez cet apparéil de la manière décrite dans ce mode d'emploi. Le fabricant décline toute responsabilité en cas de mauvaise manipulation ou d'utilisation contraire à ce mode d'emploi.
Le non-respect des consignes de sécurité et d'utilisation peut entraîner un risque de chocolélectrique, d'incendie et/ou de blessures aux personnes.
- Il est conseilé de faire appel à un professionneliel qualifié pour installer la
hotte de cuisine.
- N'utilisez pas d'accessoires autres que ceux qui sont recommandés par le fabricant! Ils risqueraient d'endommager l'appareil et/ou de provoquer des blessures.
- Cet apparéil ne doit être utilisé qu'à des fins domestiques. Ne l'utilisez pas à l'extérieur.

ATTENTION
C on s e r v e z les matériaux d'emballage hors de portée des enfants.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si
elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
Avant d'instructor et de brancher votre apparéil, vérifiez :
-
que l'appareil et ses composantes ne sont pas abimés. Si c'est le cas, n'utilisez pas l'appareil et rapportez-le à votre revendeur à des fins d'inspection et de réparation.
-
que la tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre installation électrique.

ATTENTION
Lespartiesaccessiblespeuventetrechaudes lorsquela hotte estutiliséeavec des apparreilsde cuisine.
-
Faites attention lorsquela hotte fonctionne en même temps qu'une cheminée à foyer ouvert ou un brûleur qui dépendent de l'environnement et sont alimentés autrement que par l'énergie electrique ; la hotte elimine l'air provenant de l'environnement, dont un brûleur ou une cheminée a besoin pour la combustion.
-
Une ventilation ajusté de lapiece doit être assurée lorsquela hotte est utilisé en même temps que des apparêils utilisant du gaz ou d'autres combustibles.
-
L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils brûlant du gaz ou d'autres combustibles.
- La reglementation relative à l'évacuation de l'air doit être respectée.
- Ne flambez pas d'aliments sous la hotte.
- Ne placez pas de flammes nues sous l'appareil, car celles-ci peuvent endommager les filtrres et engendrer un risque d'incendie.
L'huile surchauffée peut provoquer un risque d'incendie ; surveillez donc constamment les fritures et les autres cuissons pour lesquelles la température de l'huile peut être très élevé. - Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
-
Ne touche pas les lampes pendant et après l'utilisation de l'appareil.
-
N'utilisez pas l'appareil s'il est en panne, fonctionne mal ou est endommagé. Référez-vous à la rubrique « Guide de dépannage » pour résoudre le problème ou faites appel à un technicien pour qu'il répare la hotte.
- Ne démonze pas l'appareil vous-même. Toute opération de démontage, de réparation ou de vérification doit être réalisée exclusivement par une personne qualifiée.
- Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Lors de l'installation, de l'entretien et du remplacement de l'ampoule, l'appareil doit être éteint.
Utilisez toujours l'appareil avec les filtres. Lorsque les
filtres sont sales ou bouchés, nettoyez-les (voir la rubrique « Nettoyage »).
Veuillez entretenir votre hotte régulièrement afin de la garder en bon état de marche.
Assurez-vous que le conduit n'est pas plié à 90 degrès, car cela réduirait l'efficacité de la hotte. Rétérez-vous à la rubrique « Nettoyage »
- En ce qui concerne les informations pour l'installation et le remplacement de l'ampoule, reférez-vous au paragraphe ci-après de la notice.

AVERTISSEMENT
Toute installation des vis ou fixation de l'appairel non conformes à ces instructions présente un danger électrique.

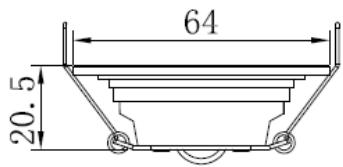

Utilisez une lampe de type DBR-2/65-H-64 ou une alternative équivalente (code ILCOS D selon le standard IEC 61231).
- Modules LED, à ballast intégré
- Puisance électrique maximale : 2 W
- Plage detension : AC 220- 240V
- Dimensions : 64 mm


Si vous emballage n'est pas complét (avec toutes les pièces ci-dessous) ou si des pièces sont abîmées, n'utilise pas l'appareil et ramenez-le à votre revendeur pour le faire contrôle.

Hotte de cuisine x 1

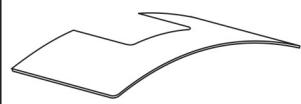

Verre x 1

Valves x 2

Adaptateur de diamètre x 1

Vis [4mm× 30mm]× 2

Vis (4mm× 40mm)× 7

Chevilles x 9

Cheminées (500 mm + 500 mm) x 2

Plaque I x 1

Plaque II x 1

Support mural x 1

Vis [4mm× 8mm]× 4

Protecions en caoutchoupcour le verre x 4

Vis (4mm× 22mm)× 4

Rondelles x 4
Pour raison de sécurité, utilisez seulement des vis dememe dimensions que celles indiquées.

Suivez le schéma d'installation ci-dessous pour la hotte de cuisine :
Avant l'installation
Assurez que l'emplacement est propre ; si ce n'est pas le cas, nettoyez-le.
- Le tube de ventilation doit être plié à plus ou moins 120^ .
- Veuillez faire attention aux distances requises entre la surface de cuisson et la partie la plus basse de la hotte
- pour les cuisinières à gaz : 70 cm
- pour les cuisinières électriques : 70 cm
- pour les cuisinières à charbon/ combustible : 80 cm

Installation en configuration « évacuation à l'extérieur »
Pour installer la hotte en configuration « évacuation à l'extérieur », comme sur le schéma ci-dessous, en utilisant un conduit d'extraction (tuyau flexible en aluminium ou matériel non inflammable d'un diamètre interieur de 150 mm):

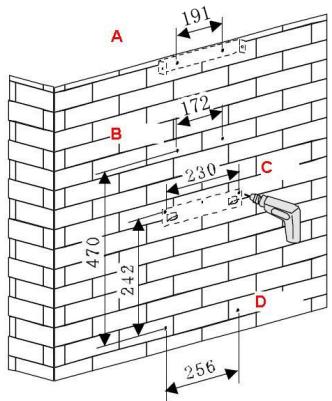

Le point A correspond à l'emplacement de l'installation de la plaque II et de la cheminée interieure. Cela déterminera la hauteur de la hotte de cuisine.
Le point B représenté l'emplacement pour l'installation de la plaque I et des cheminées interieure et extérieure sur le mur.
Le point D marque l'emplacement du verrouillage de sécurité pour fixer la hotte de cuisine de manière plus sure.
- Percez 9 troussenrespectantlesdistances et emplacements du schema.

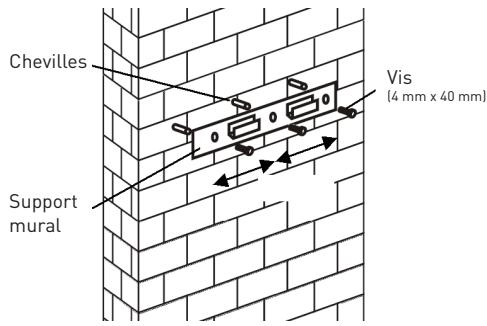

- Installé le support mural en le vissant et en le serrant avec 3 vis (4mm× 40mm) et les chevilles fournies (C). Fixez ensuite la plaque Il sur le mur avec 2 vis (4mm× 40mm) et les chevilles (A).


Fixez les deux parties de la valve ensemble.
Fixez le tuyaud éché pement à la valve (le côtéportant l'indication «Φ153 mm » doit êtrefixé à la valve), commeindiqué ci-contre :

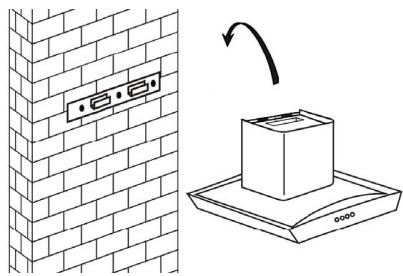

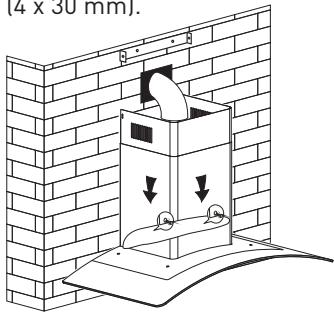

Installez l'unité principale sur le support mural.

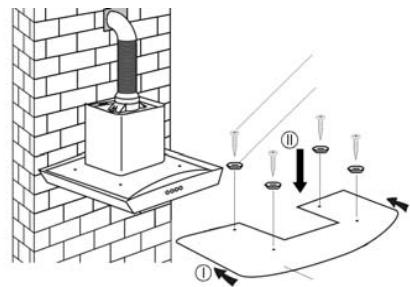

Placez les quatre protections en caoutchouc dans les trouS de la plaque en verre. Placez la plaque en verre au-dessus de la hotte de cuisine dans la bonne position.
Vissez le verre avec 4 vis (4mm× 22mm) et les rondelles fournies. Ne serrez pas trop fort, sinon vous risquez de briser le verre.

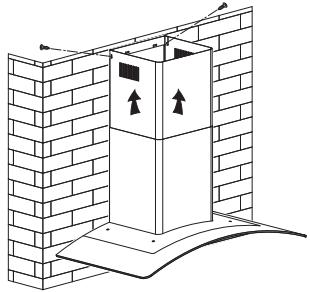

Installez la cheminée sur le tuyau d'évacuation. Tirez vers le haut la cheminée qui se trouve à l'intérieur de la cheminée extérieure. Installez la plaque I avec deux vis (4mm× 8mm)
Assurez-vous que la plaque I est fixée sur le bord de la cheminée interieure, sinon la cheminée interieure ne sera pas fixée et glissera vers le bas.

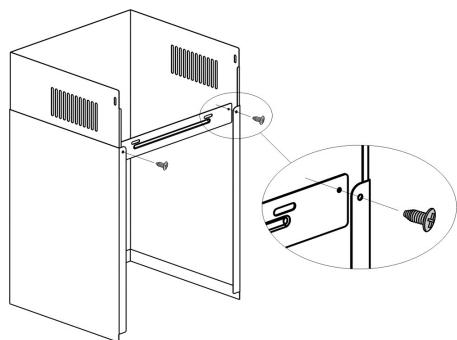

Serrez la cheminée extérieure des deux côts à l'aide de 2 vis (4mm x 40mm). Tirez ensuite le tuyau extensible à travers le trou dans le mur jusqu'à la sortie.

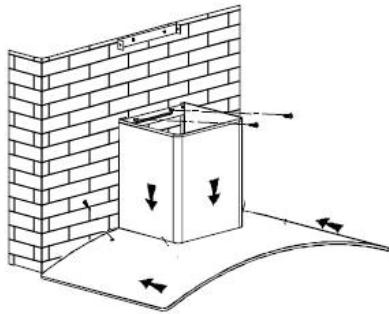

Placez la cheminée sur la plaque II, puis fixez la cheminée à la plaque II à l'aide de 2 vis (4 mm x 8 mm)

Ouvrez le compartment des filtres en aluminium, fixez les systèmes de verrouillage de sécurité à la hotte à l'aide de 2 vis (4 x 30 mm).

Installation sans ouverture vers l'extérieur
Version recyclage
Pour transformer la hotte version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

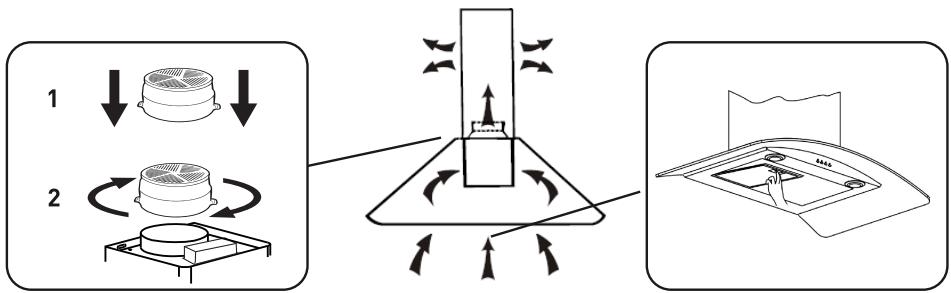

Installes le filtré à charbon actif (cassette)
- Vérifiez que le diamètre du filtre à charbon actif correspond à celui de la sortie d'évacuation.
- Si nécessaire, enlevez l'adaptateur de diamètre préalablement installé.
- Placez le filtré à charbon actif sur la sortie d'évacuation, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.
Installes le filtré à charbon actif (à découper)
Pour installer le filtrre à charbon actif, le filtrre métallique doit être préalablement retire.
Pour ouvrir la filtrte métallique, appuyez sur le dispositif de verrouillage, puis tirez le filtrte vers le bas.
- Placez le filtrtre pré-)découpé au dessus du filtrtre métallique.
Maintenez-le en position à l'aide de baguettes métal (fournies selon les modèles).
- Replacez le filtrte métallique dans sa position initiale.

En cas d'utilisation de filtrres à charbon actif, la puissance d'aspiration de la hotte est réduite.
Après l'installation, assurez-vous que l'extracteur est bien à niveau, afin d'éviter l'accumulation de graisses à une des extrémités.


Utilisation de l'appareil
Fonctionnement
- Branchez la hotte à l'alimentation électrique. L'affichage se met à clignoter. Au bout de 30 secondes d'inutilisation, la lumière s'éteint.
- Pour activer la lampe, appuyez sur , la lampe s'allume et l'écran affiche Lamp
- Si vous appuyez à nouveau sur _eq , la lampe s'eteint et Disparait. Lamp
- Pourmettre en route une ventilation faible:appuyez sur,lecran affiche et lebouto'sallume. Speed
- Pour une ventilation intermédiaire, appuyez une nouvelle fois sur. Pour une ventilation elevée, appuyez encore une fois sur. Appuyez sur encore une fois et la ventilation reviendra au niveau faible.
- Pour arrêté complètement la hotte, appuyez sur le bouton.
Réglage de l'heure
- Appuyez sur la touche « Ⓒ » pendant 2 à 3 secondes ; l'offe s'affichera sur l'écran. Appuyez sur pour faire défiler les heures
(jusqu'à 23). Appuyez sur pour confirmer votrechoix. Appuyez sur pour revenir à 1.Apres avoir regle les heures, vous pouvez réglerlesminutes.Appuyez une nouvelle fois sur la touche. Appuyez sur pour faire defilerles minutes(jusqu'à59).Appuyez sur pour confirmer.
Réglage de la minuterie
Utilisez la fonction minuterie pour régler un départ différé. La hotte va démarrer et s'arrête selon la programmation effectuee. La minuterie peut être réglée de 1 minute à 60 minutes.
- Appuyez une fois sur la touche « © »; 05:10 s'affichera sur l'écran. Appuyez sur pour faire défiler les minutes (jusqu'à 60). Appuyez sur pour confirmer votrechoix. Appuyez sur pour revenir à 1.
- Pendant l'opération, les minutes sont défilier jusqu'à 00:00 ( comme un compte à rebours). La hotte s'arrête automatiquement à la fin. L'écran d'affichage affichera « 24-hour ». Au bout de trente secondes d'inactivité, l'écran s'éteint.
- L'appareil enregistre les réglages effectués. Si vous appuyez une nouvelle fois sur ⑤ , le réglage précédent sera automatiquement repris au bout de 5 secondes.
- Si vous souhaitezprogrammer un autre depart différé, avec une minutesie différente, recommencce les étapes ci-dessus.
Informations concernant les hottes domestiques
| Identification du modèle | Symbole | Valeur | Unité |
| CGH 90 TBG X 302C | |||
| Consommation d'énergie annuelle | AEC hotte | 93,4 | kWh/a |
| Facteur d'accroissement dans le temps | f | 1,4 | |
| Efficacité fluidodynamique | FDE hotte | 17,7 | |
| Classe d'efficacité énergétique | EEI hotte | 81,5 | |
| Débit d'air mesuré au point de rendement maximal | Q BEP | 370,8 | m³/h |
| Pression d'air mesurée au point de rendement maximal | P BEP | 302 | Pa |
| Débit d'air maximal | Q max | 641,8 | m³/h |
| Puisance électrique à l'entrée mesurée au point de rendement maximal | W BEP | 175,6 | W |
| Puisance nominale du système d'éclairage | W L | 5,0 | W |
| Éclairament moyen du système d'éclairage sur la surface de cuisson | E moyen | 162 | lux |
| Consommation d'électricité mesurée en mode « veille » | Ps | - | W |
| Consommation d'électricité mesurée en mode « arrêt » | Po | 0,46 | W |
| Niveau de puissance acoustique | L WA | 69 | dB |
La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

REMARQUE
Les recommandations suivantes précisent comment réduire l'impact total sur l'environnement (par ex. utilisation énergétique) du processus de cuisson.
(1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.
(2) Nettoyer la hotte de cuisson régulièrement afin que la circulation de l'air ne soit pas obstruée.
(3) Une fois la cuisson terminée, ne pas oublier d'etreindre la lampe de la hotte de cuisine.
(4) Ne pas oublier d'etreindre la hotte de cuisine une fois la cuisson terminée.
Nettoyage et entretien
Pour une durée de vie plus longue et pour éviter les incidents, la hotte et les filtres doivent être nettoyés régulièrement et selon ces instructions. Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément à ces instructions.

ATTENTION
N'utilisez pas de produits susceptibles d'endommager l'appareil (produits abrasifs, corrosifs, alcohol, nettoyants vapeur, chiffons rêches, grattoirs, etc.).
Les parties électriques et les pieces du moteur de la hotte ne doivent ni être mouillées ni étant nettoyées.
L'appareil doit être
completement eteint avant le nettoyage et l'entretien.
Nettoyage du corps de l'appareil
- Au moins une fois par mois, nettoyez l'appareil avec une éponge ou un chiffon deux imbibés d'un mélange d'eau chaude (45 à 50 degrès) et de détergent neutre. Séchez les surfaces avec un chiffon doux et sec ou du papier essuie-tout, afin d'éviter l' apparition de traces dues à l'eau.
Nettoyage des filtrres antigraisse (en aluminium)
Le filtré anti-graisse capture les particules deGRAISSEN suspension dans l'air. La fréquence d'utilisation de l'appareil déterminé donc le risque d'obstruction.
- Ouvrez le compartment où se trouvent les.Filter anti
graisse et enlevez-les en les tirant vers le bas.
- Vous pouvez nettoyer les filtrres de deux manières :
-
Soit en mettant les filtres à tremper pendant au moins 3 minutes dans un mélange d'eau chaude et de détergent anti-graisse. Utilisez une Brosse douce pour enlever la graisse. Brossez doucement sans exercer une forte pression sur la Brosse, afin d'éviter d'endommager les filtres.
-
Soit en passant les filtres au lave-vaisselle, avec du détergent, à une température d'environ 60 degrés.
Remplacement des filtres à charbon actif
Ces filtrres sont utilisés pour capter les odeurs. L'air traverse plusieurs fois ces filtrres pour être purifié, avant d'être renvoyé dans la cuisine. Ils doivent être changés au moins une fois
par an, selon vos habitudesculinaires. Ces filtres nepeuvent etre ni lavés, ni recyclés. Pour replacerces filtres, referez-vousau schema ci-dessous etainsi qu'ala rubrique « Installation »
Remplacement de l'ampoule
Dévissez et enlevez la plaque en verre. Faites sortir le terminal de la lampe. Enlevez l'ampoule et replacez-la par une autre du même type.
Réinstalléz le terminal et remettez la plaque en verre bien en place.


Entretien
La maintenance de l'appareil doit être effectuee par un technicien qualifie.
Guide de dépannage
En cas de problèmes, le tableau ci-dessous peut vous aider.
Si ces solutions ne permettent pas de résoudre votre problème, veillez rapporter l'appareil à votre agent de maintenance pour le faire contrôle. N'effectuez aucune réparation ou maintenance vous-même.
| PROBLÉMES | SOLUTIONS |
| La hotte ne démarre pas. | Vérifiez si la hotte est bien branchée à l'alimentation électrique. Appuyez une nouvelle fois sur les touches de ventilation. Si elle ne fonctionne toujours pas, vérifiez si l'appareil est endommagé. |
| La hotte n'est pas efficace. | Choisissez une puissance de ventilation plus élevé. Le filtrtre anti-graisse est sale ; nettoyez-le. La cuisine n'est pas suffisamment ventilée ; assurez donc une meilleure ventilation, soit en ouvrant les fenêtres de votre domicile, soit en utilisant un apparéil électrique (par exemple, un ventilateur). Les filtres à charbon actif sont usés ; replacez-les. Vérifiez si les conduits et sorties d'airation ne sont pas bloqués. Si c'est le cas, vousdezuez les nettoyer. La distance entre l' apparéil et les plaques de cuisson n'est pas bonne. Ajustez cette distance selon les instructions de ce mode d'emploi. |
| La hotte s'est éteinte toute seule en cours d'utilisation. | Le coupe-circuit s'est déclenché ; éteignez la plaque de cuisson et attendez la réinitialisation de l' apparéil. Si le coupe-circuit se déclenché souvent, cela risque d'endommager votre apparéil. Évitez d'utiliser votre apparéil trop longtemps et réglez bien la vitesse de ventilation, selon l'utilisation. |
| L' apparéil est endommagé. | Éteignez l' apparéil et ne l'utilise pas. Pour toute réparation, faites appel au Service clients ou à un technicien qualifié. |
| Toute autre panne. | Contactez votre Service clients. |
| Modèle | CGH 90 TBG X 302C |
| Type de hotte | Décorative |
| Tension | 220-240 V~ |
| Fréquence | 50 Hz |
| Puisance du moteur | 190W |
| Puisance éclairage | 2 x 2W |
| Poids net | 18,5 kg |
| Niveau de bruit | Bas : 63 dB(A) Haut : 69 dB(A) |
| Débit d'air | Minimum : 418,2m3/h Maximum : 641,8m3/h |
| Type de ventilation | Convertible Extraction canalisée (configuration usine) |
Mise au rebut de votre ancien apparéil
COLLECTE SELECTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produitportelesymboleDEEE (Déchet d'Équipement Électrique et Électronique)signifiantqu'en fin de vie,ilne doit pas êtrejetéaux déchetsmenagers,maisdéposéau centre de tri de lalocalité.La valorisationdes déchetscontribueàpréserver notre environnement.
PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE
Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparèils électriques etlectroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utiliseur.
C'est pour cette raison que vous produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet
d'une consigne de tri.
Pour en savoir plus: www.consignesdetri.fr
Bedankt!
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultat d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur presentation du ticket de caisse.
GARANTIEVOORWAARDEN
NL
ce produit peuvent faire l'objet d'une consigne de tri,
pour en savoir plus :
www.quefairedemesdechets.fr
Notice Facile
