DH 60 X367I 2 - Hotte VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Valberg
Modèle	DH 60 X367I 2
Classe d'efficacité énergétique	D
Consommation annuelle d'énergie	71,6 kWh/a
Débit d'air maximal	370 m³/h
Niveau sonore maximal	64 dB(A)
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance totale	133 W
Éclairage	2 x 4 W LED (E14)
Nombre de vitesses	3
Classe de protection électrique	II (double isolation)
Distance minimale de sécurité	65 cm
Poids net	6,5 kg
Type de filtre à graisse	Métallique lavable au lave-vaisselle
Filtre à charbon	Remplaçable (non lavable)
Mode d'évacuation	Recyclable ou évacuation extérieure
Diamètre de sortie d'air	Min. 120 mm
Garantie	2 ans

FOIRE AUX QUESTIONS - DH 60 X367I 2 VALBERG

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 65 cm, que la plaque soit à gaz ou électrique. Si la notice de votre table de cuisson préconise une distance plus grande, respectez celle-ci.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Il est recommandé de les nettoyer tous les 2 mois, ou plus souvent en cas d'utilisation intensive. Retirez-les en poussant vers l'arrière et en tirant vers le bas, puis laissez-les sécher avant de les remettre en place.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois, ou plus fréquemment en cas d'utilisation intense. Pour le changer, retirez d'abord les filtres à graisse métalliques, puis déclippez l'ancien filtre à charbon.

Comment remplacer l'ampoule de la hotte ?

L'éclairage utilise des lampes LED E14 de 4 W chacune. Pour les remplacer, retirez les filtres à graisse métalliques, dévissez les ampoules usagées et remplacez-les par des neuves de mêmes caractéristiques.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon actif (non fourni). En mode évacuation, raccordez la hotte à une sortie d'air extérieure avec un tuyau d'au moins 120 mm de diamètre.

Quel est le niveau sonore de cette hotte ?

Le niveau de puissance acoustique est de 57 dB(A) à la vitesse minimale et de 64 dB(A) à la vitesse maximale, ce qui correspond à un fonctionnement modéré à normal.

Cette hotte est-elle compatible avec une plaque à gaz ?

Oui, elle est compatible, à condition de respecter une distance minimale de 65 cm entre la hotte et la plaque. De plus, assurez-vous que la pièce est suffisamment ventilée si la plaque et la hotte fonctionnent simultanément.

Comment installer la hotte ?

Suivez les illustrations 4 à 29 de la notice. Vérifiez que la tension correspond à celle de votre installation (220-240 V). Fixez la hotte solidement au mur ou au meuble, et raccordez le conduit d'évacuation si nécessaire. L'installation doit être réalisée par un professionnel pour garantir la sécurité.

Quels sont les risques si on ne nettoie pas les filtres ?

Un filtre à graisse encrassé peut provoquer un risque d'incendie et réduire l'efficacité d'aspiration. Il est impératif de respecter la fréquence de nettoyage recommandée (tous les 2 mois).

Où trouver les pièces de rechange (filtres, ampoules) ?

Les filtres à graisse, filtres à charbon et ampoules LED (E14, 4W) sont disponibles auprès du fabricant, du service après-vente (SAV) d'Electro Dépôt ou sur les sites de pièces détachées agréés. Utilisez uniquement des pièces d'origine pour garantir la conformité.

MODE D'EMPLOI DH 60 X367I 2 VALBERG

Merci d'avoir besoine ce produit VALBERG.

Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque VALBERG vous assuret une utilisation simple, une performance fiable et une qualité irréprochable.

Grçà à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE!

PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipés afin d'améliorer continuèlement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client http://www.electrodepot.be/axis-client

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Consignes de sécurité
8 Symboles

Utilisation de l'appareil

9 Caracteristiques
10 Caracteristiques / Installation
10 Utilisation
10 Nettoyage et entretien

Mise au rebut

12 Emballage et environnement
12 Mise au rebut de votre ancien apparéil

Les notices sont aussi disponible sur le site http://www.electrodepot.fr/sav/ notices/ http://www.electrodepot.be/fr/sav/ notices/

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

• Veuillez vous référer à la fin de cette notice pour toute information concernant le nettoyage et l'entretien de cet apparéil.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(s) s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.
• Les instructions doivent préciser les précautions lors de

l'installation :

• dimensions de l'espace à prévoir pour l'appareil. (Données dans la fiche produit)
• dimensions et position des moyens pour supporter et fixer l'appareil dans cet espace.
• distances minimales entre les différentes parties de l'appareil et la structure environnante.
• dimensions minimales des ouvertures de ventilation et leur disposition correcte.
• connexion de l'appareil au réseau d'alimentation et, le cas échéant, interconnexion des composants séparés.
• La fiche de prise de courant doit rester accessible ou un interrupteur doit être installé dans les canalisations fixes conformément aux règles d'installation afin de permettre la déconnexion de l'appareil au réseau d'alimentation en toute circonstance.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Lors de l'installation, il convient de ne pas utiliser

adhésifs dans la mesure où certains ne sont pas considérés comme des moyens de fixation fiables.

• Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisant du gaz ou un autre combustible.
• Les instructions doivent composer des détails concernant la méthode et la fréquence de nettoyage
• Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Ne pas flamber d'aliments sous la hotte de cuisine
• ATTENTION: Les parties accessibles de cet apparéil peuvent开发商chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
• L'air ne doit pas être envoyé dans un conduit utilisé pour éva-cuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• La distance minimale à respecter entre la surface support des recipients de cuisson de la table de cuisson et la partie la

plus basse de la hotte de cuisine doit être de 65 cm minimum que ce soit pour une installation audressus d'un apparéil à gaz ou électrique. Si les instructions d'installation pour la table de cuisson à gaz spécifique une distance plus grande, celle-ci doit être prise en compte.

• Cette distance de 65 cm peut être réduite :
• Pour les parties non-combustibles de la hotte de cuisine
• Les parties fonctionnant à très basse tension de sécurité
  A condition que ces parties ne donnent pas accès aux parties actives lorsqu'elles sont déformées.
• AVENTISSEMENT: Ne pas suivre les instructions pour l'installation des vis ou des dispos-sitifs de fixation peut entraîner des dangers électriques.
• Les réglementations concernant l'évacuation de l'air doivent être respectées

• Types de lampes pouvant être utilisées : LED E14 2 x 4 W Inclure les illustrations des types concernés et indiquant le code ILCOS D (code de version standard) selon l'EN 61231

• Selon la Directive Europeenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE), l'appareil doit être collecté séparément et dispose dans un point de collecte prévu à cet effet. Renseignez-vous auprès de votre mairie ou votre administration locale pour connaître les lieux de collecte des apparreils électriques.

• Les autres averissements doivent être repris de la notice originale pour le moment.

Installation

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation incorrecte ou non conforme aux règles de l'art.
• Ill. ① La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.

• Pour les apparèils appartenant à la l'ére classes, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectue conformément aux normes en vigueur.

• Ill. ② Connecter la hotte à la sortie d'évacuation d'air à l'aide d'un tuyau de diamètre égal ou supérieur à 120 mm. Le parcours du tuyau doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des apparciels qui ne fonctionnent pas à l'électricité dans la piece où la hotte est installée (par exemple : des apparciels fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour unemploi correct et sans risque, la dépression maximum dans la piece ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le fabricant ou par le service après-vente, afin

de prévenir tout risque.

Utilisation

• La hotte a été consque exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flames à forté intensez sans surveillance lorsque la hotte est en cours d'utilisation.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ill. 3 Ne pas préparer d'aliments flambés sous la hotte de cuisine : RISQUE D'INCENDIE !
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous la surveillance et les instructions de personnes

responsables de leur sécurité.

• Il convient de surveiller les enfants afin de s'assurer que ceux-ci ne jouent pas avec l'appareil.
• ATTENTION: les parties accessibles peuvent devenir très chaudes si utilisées avec des apparèils de cuisson.

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retardant la fiche ou en actionnant l'interrupteur principal.
• Effectuer un entretien scrupuleux et en temps opportun des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Symboles

Cet apparéil est conforme aux réglementations européennes.

Cet apparéil est associé à une consigne de tri et doit faire l'objet d'un recyclage approprié.

Cet apparéil ne doit pas être mis au rebut avec les autres produits menagers.

Les emballages doivent faire l'objet d'une collecte, d'un tri et d'un recyclage approprié.

La protection de cet apparéil est assurée par une double isolation qui ne requiert pas de brancheemnt à la terre.

Le courant d'alimentation de cet apparéil est de type alternatively.

Caracteristiques

Fiche produit

Mesures effectuées suivant les règlements UE N° 65/2014 & 66/2014 de la Commission Européenne et la norme EN 61591.
	Symbole	Valeur	Unité
Marque	Valberg
Identification du modele	DH 60 W 367I (V2) - DH 60 K 367I (V2) - DH 60 X 367I (V2) - DH 90 X 367I (V2)
Code produit	960054 - 960055 - 960056 - 960057
Consommation d'énergie annuelle	AEChotte	71,6	kWh/a
Classe d'efficacité énergétique	D
Efficacité fluidodynamique	FDEhotte	8,1
Classe d'efficacité fluidodynamique	E
Efficacité lumineuse	LEhotte	11,0	Lux/W
Classe d'efficacité lumineuse	E
Efficacité de filtration des graisses	GFEhotte	75,1	%
Classe d'efficacité de filtration des graisses	C
Débit d'air en vitesse minimale en fonctionnement normal	250		m³/h
Débit d'air en vitesse maximale en fonctionnement normal	370		m³/h
Niveau de puissance acoustique à la vitesse minimale en fonctionnement normal	LWA	57	dB(A)
Niveau de puissance acoustique à la vitesse maximale en fonctionnement normal	LWA	64	dB(A)
Consommation d'électricité mesurée en mode «arrêt»	P0	0	W

Documentation technique et informations complémentaires

Electro-Dépôt, 1 Route de Vendeville, 59155 Faches-Thumesnil (France)	Symbole	Valeur	Unité
Indice d'efficacité énergétique	EEIhotte	91.8
Facteur d'accroissement dans le temps	f	1.7
Débit d'air mesuré au point de rendement maximal	QBEP	197	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	156	Pa
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	106	W
Éclairtement moyen du système d'éclairage sur la surface de cuisson	Emoyen	90	Lux
Puisance nominale du système d'éclairage	WL	8,0	W
Débit d'air maximal	Qmax	197	m3/h

Caracteristiques techniques	Valeur	Unité
Tension assignée	220-240	V
Nature du courant	~
Fréquence assignée	50	Hz
Classe de protection électrique	II
Type d'éclairage	E14 LED
Puisance d'éclairage	2 x 4	W
Eclairage replacable par l'utilisateur	Oui
Puisance moteur	133	W
Puisance totale assignée	133	W
Poids net	960054-960055-960056 : 6.5 / 960057 : 7,5	kg

Caracteristiques / Installation

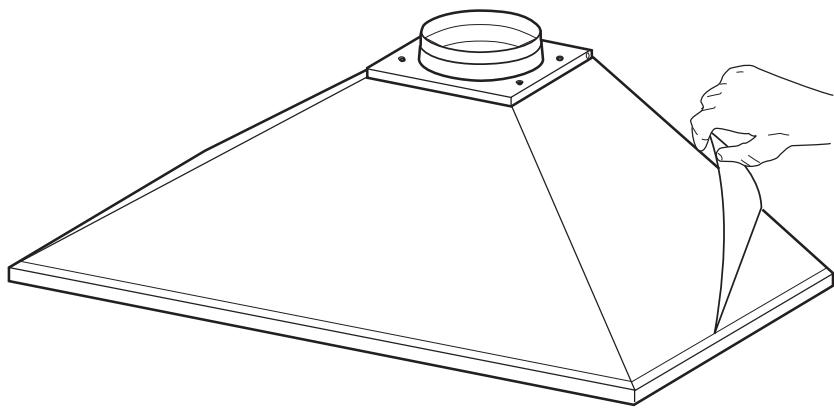

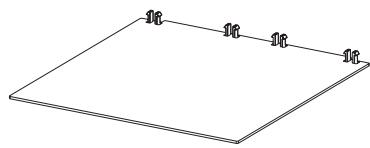

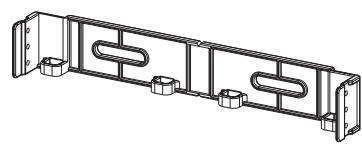

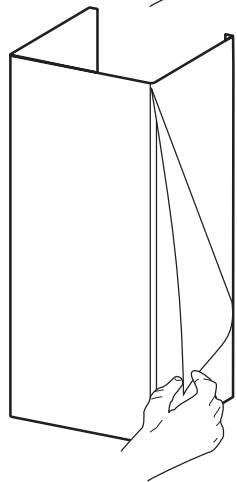

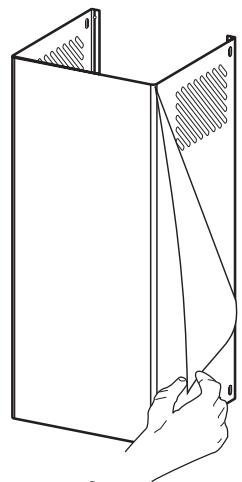

Illustrations 4 a 29

Utilisation

Tableau de commande

30

L Lumières

Allume et eteint linstallation de I'eclai- rage.

V1 Moteur

Met en marche et arrêté le moteur d'aspiration à vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

V2 Vitesse

Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.

V3 Vitesse

Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant une période prolongée.

Nettoyage et entretien

Filtres anti-graisse

31 Nettoyage des filtres anti-graisse metalliques auto porteurs

Lavables au lave-vaisse,ils doivent etre lavés environ tous les 2 mois d'emploi ou plus fréquement en cas d'emploi particulièrement intense.

• Retirer les filtrres l'un après l'autre, en les poussant vers la partie arrêté du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Filtre anti-odeur (version filtrante)

32 Remplacement du filtrre à charbon actif

Ils ne sont ni lavables ni regénérables ; les replacer tous les 4 mois d'utilisation ou plus fraisment pour une utilisation très intense.
- Retirer les filtres anti-graisse métalliques.
- Retirer le filtrte anti-odeur à charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
Monter le nouveau filtré anti-odeur à charbon actif.
- Remonter les filtrres anti-graisse métalliques.

Eclairage

33 Remplacement des lampes

Lampes de 4 W
- Retirer les filtres anti-graisse métalliques.
- Dévisser les lampes et les rempla-cer par de nouvelles représentant les mêmes caractéristiques : E14 - 4W LED..

Emballage et environnement

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage protégent votre machine contre les dommages susceptibles de survenir pendant le transport. Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Mise au rebut de votre ancien apparéil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appeareil porte le symbole DEEE (Déchet d'Equipement Électrique et Électronique) significiant qu'en fin de vie, il ne doit pas être jeté aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit enaucun cas être jetédans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Rendez l'appareil inutilisable immidiatement. Débranche la prise d'alimentation et coupez le cable électrique. Retirez ou détruirez les fermétures à bascule ou à dessort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger. Pour la sécurité des enfants, rangez vos derniers enfants en lieu sur jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.

Bedankt!

Filtro antiolor (version filtrante)

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.
