MODE D'EMPLOI TSH 90 T BG962C VALBERG

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

GARANTIEVOORWAARDEN

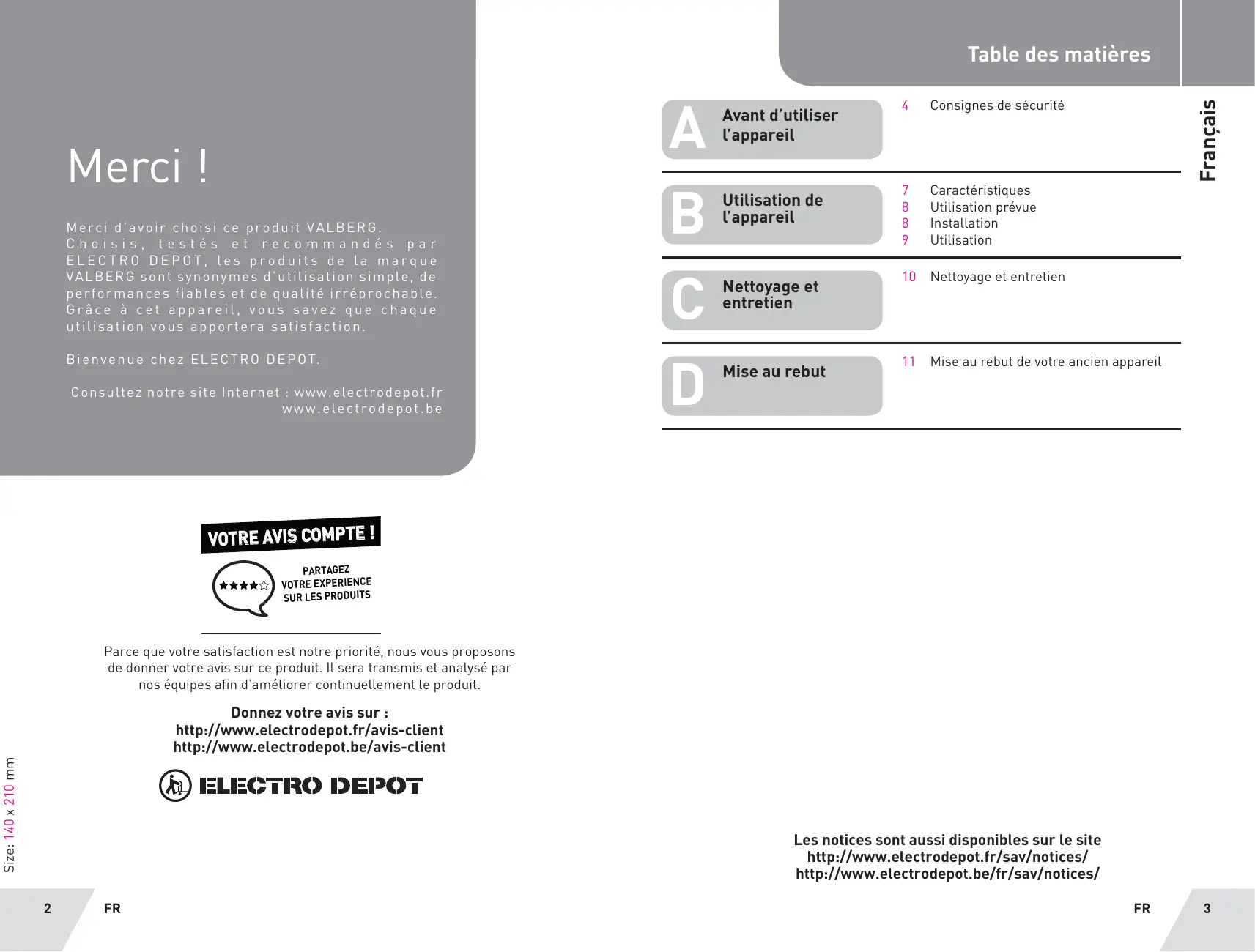

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE !

PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client http://www.electrodepot.be/avis-client

ELECTRO DEPOT

A

Avant d'utiliser l'appareil

4 Consignes de sécurité

B

Utilisation de l'appareil

7 Caractéristiques
8 Utilisation prévue
8 Installation
9 Utilisation

C

Nettoyage et entretien

10 Nettoyage et entretien

D

Mise au rebut

11 Mise au rebut de votre ancien appareil

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

- Attention : si, dans la même pièce, vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous risquez de créer un problème « d'inversion de flux ».

- Dans ce cas, la hotte aspire l'air nécessaire à la combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers

l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

- Lisez les données reportées sur la plaquette d'identification (apposée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôlez aussi si la prise est adaptée.

- En cas de doutes, contactez un électricien qualifié.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Raccordez le dispositif au secteur à l'aide d'une

prise à fusible 3 A ou aux 2 fils du diphasé protégés par un fusible 3 A.

ATTENTION ! Dans certaines circonstances, les appareils électroménagers peuvent être dangereux :

- N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. - Ne touchez jamais les lampes et les zones adjacentes pendant que l'éclairage est en utilisation prolongée, ni immédiatement après.

- Il est absolument interdit de flamber des aliments sous la hotte.

- Évitez les flammes : elles sont dangereuses pour les filtres et risquent de provoquer un incendie.

- Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.

- Avant de procéder à toute opération d'entretien,

coupez l'alimentation électrique de la hotte.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correcte-

ment ventilée.

• Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
• Une ventilation adéquate de la pièce devra être apporté quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou autres combustibles (non applicables aux appareils qui déchargent de l'air à l'arrière de la pièce).
• L'air ne doit pas être déchargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles (non applicable pour les appareils qui déchargent seulement de l'air à l'arrière de la pièce).

• ATTENTION : les parties accessibles peuvent être chaudes lorsque quand il est utilisé avec des appareils de cuisine.

• Les réglementations concernant l'évacuation de l'air doivent être respectées.

• En ce qui concerne les informations pour l'installation, le nettoyage et le remplacement des lampes, référez-vous au paragraphe ci-après de la notice.
• Nous déclinons toute responsabilité pour les éventuels dégâts provoqués par l'inobservation des instructions susmentionnées.

Caractéristiques

Fiche produit
Mesures effectuées suivant les règlements UE N° 65/2014 & 66/2014 de la Commission Européenne et la norme EN 61591.

	Symbole	Valeur	Unité
Marque	Valberg
Identification du modèle	TSH 90 T X 962C / TSH 90 T BG 962C
Code produit	958968 / 9589689
Consommation d'énergie annuelle	AEChotte	68,5	kWh/a
Classe d'efficacité énergétique		B
Efficacité fluidodynamique	FDEhotte	21,4
Classe d'efficacité fluidodynamique		C
Efficacité lumineuse	LEhotte	27.2	lux/Watt
Classe d'efficacité lumineuse		B
Efficacité de filtration des graisses	GFEhotte	73.7	%
Classe d'efficacité de filtration des graisses		D
Débit d'air en vitesse minimale en fonctionnement normal		370,2	m3/h
Débit d'air en vitesse maximale en fonctionnement normal		619,3	m3/h
Niveau de puissance acoustique à la vitesse minimale en fonctionnement normal	Lwa	70	dB(A)
Niveau de puissance acoustique à la vitesse maximale en fonctionnement normal	Lwa	74	dB(A)
Consommation d'électricité mesurée en mode «arrêt»	Po	0,41	W

Documentation technique et informations complémentaires

Electro-Dépôt, 1 Route de Vendeville, 59155 Faches-Thumesnil (France)	Symbole	Valeur	Unité
Indice d'efficacité énergétique	EEIhotte	68,4
Facteur d'accroissement dans le temps	f	1,6
Débit d'air mesuré au point de rendement maximal	Qbep	369,8	m3/h
Pression d'air mesurée au point de rendement maximal	Pbep	316	Pa
Puissance électrique à l'entrée mesurée au point de rendement maximal	Wbep	151,4	W
Éclairement moyen du système d'éclairage sur la surface de cuisson	Emoyen	82	lux
Puissance nominale du système d'éclairage	Wl	2 x 1,5	W
Débit d'air maximal	Qmax	650	m3/h

Caractéristiques techniques	Symbole	Valeur	Unité
Tension assignée		220-240	V
Nature du courant		~
Fréquence assignée		50/60	Hz
Classe de protection électrique		I
Type d’éclairage		Module LED
Puissance d’éclairage		2 × 1,5	W
Eclairage remplaçable par l’utilisateur		Non
Puissance moteur		210	W
Puissance totale assignée		213	W
Poids net		14	Kg

Utilisation prévue

L'appareil a été conçu pour être utilisé en mode aspiration (évacuation de l'air à l'extérieur) ou en mode filtration (retour de l'air à l'intérieur).

Installation

ATTENTION

Afin de réduire l'impact total sur l'environnement (par ex. utilisation d'énergie) du processus de cuisson, veuillez vous assurer que l'installation de votre produit est conforme au manuel d'utilisation. Maintenir bien aéré l'endroit où l'appareil est utilisé. Maintenir droit la conduite d'extraction et veiller à ce qu'elle soit aussi courte que possible.

ATTENTION

- Le montage et le raccordement électrique doivent être effectués par du personnel spécialisé. - Utilisez des gants de protection avant de procéder aux opérations de montage.

Raccordement électrique

• Vérifiez que la prise reste accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, il faudra intercaler, entre le secteur et l'appareil, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme à la réglementation applicable en la matière.
• Voici comment réaliser le raccordement au réseau électrique :

MARRON = L ligne

BLEU = N neutre

La distance minimale entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm.

• S'il faut utiliser un tuyau de connexion composé de deux parties ou plus, la partie supérieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique.
• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction risque de diminuer les prestations du produit et d'augmenter le niveau sonore.

Version aspirante

2 Avec ce genre d'installation, l'appareil évacue les vapeurs à l'extérieur à travers une paroi périmètrale ou une canalisation déjà existante.

Version recyclage

Pour transformer la hotte de la version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

9 Installez le filtre à charbon actif

Pour installer le filtre à charbon actif, le filtre en aluminium doit être préalablement retiré.

Placez le filtre à charbon actif dans l'appareil, puis fixez-le en le tournant dans le sens des aiguilles d'une montre.

Procédez de la même manière pour l'autre filtre(s).

Il est conseillé de mettre la hotte en service quelques minutes avant de commencer à cuisiner.

De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.

3 Percez 3 trous de 8 mm dans le mur, à l'endroit où vous souhaitez, monter le support mural. Fixez-le à l'aide des vis et des chevilles fournies.
4 Soulevez la hotte et accrochez-le sur le support mural.
5 Connectez la gaine d'évacuation au clapet.
6 Faites glisser la partie supérieure de la cheminée à l'intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu'à la hauteur souhaitée.
7 Une fois la cheminée positionnée à la bonne hauteur, accrochez les deux parties ensemble.
8 Percez 3 trous de 8 mm pour le support mural. Fixez-le au mur avec le 2 vis fournies. Montez la cheminée sur la hotte puis fixez-les ensemble avec 2 vis.

Utilisation

Tableau de commande

11 Marche/Arrêt 0

Touche première vitesse

Vitesse minimale.

Touche deuxième vitesse

Vitesse moyenne.

Touche troisième vitesse

Vitesse maximum.

Touche ECLAIRAGE O/I

Allume et éteint l'installation de l'éclairage.

ATTENTION

En ce qui concerne les produits dotés du mode d'utilisation manuelle, nous vous suggérons de couper le moteur au bout de 10 minutes au terme du processus de cuisson.

Nettoyage et entretien

• Lorsque vous procédez à l'entretien du produit, démontez toutes les pièces en vous conformant strictement au manuel d'utilisation.
• Le bon fonctionnement de la hotte dépend de la fréquence des opérations d'entretien et, plus particulièrement, de l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse à pour rôle de retenir les particules grasses en suspension dans l'air. Par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
• Pour prévenir le risque d'incendie, tous les 2 mois au maximum il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et en cycle court.

• Après plusieurs lavages, la couleur peut changer. Ce n'est pas un motif suffisant pour demander leur remplacement.

• Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.

• Les filtres à carbone actif non régénérables doivent être remplacés tous les 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Nettoyez fréquemment la hotte, tant à l'intérieur qu'à l'extérieur, en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
• L'éclairage est conçu pour être utilisé pendant la cuisson et non pour éclairer la pièce de façon prolongée.
  L'utilisation prolongée de l'éclairage réduit considérablement la durée moyenne de la lampe.

ATTENTION

La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres entraîne des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

Emballage et environnement

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage protègent votre machine contre les dommages susceptibles de survenir pendant le transport. Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et coupez le câble électrique. Retirez ou détruissez les fermetures à bascule ou à ressort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Pour la sécurité des enfants, rangez vos vieux appareils en lieu sûr jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.
