TSH 90 T BG962C - Afzuigkap VALBERG - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING TSH 90 T BG962C VALBERG

NL Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

CONDICIONES DE GARANTÍA

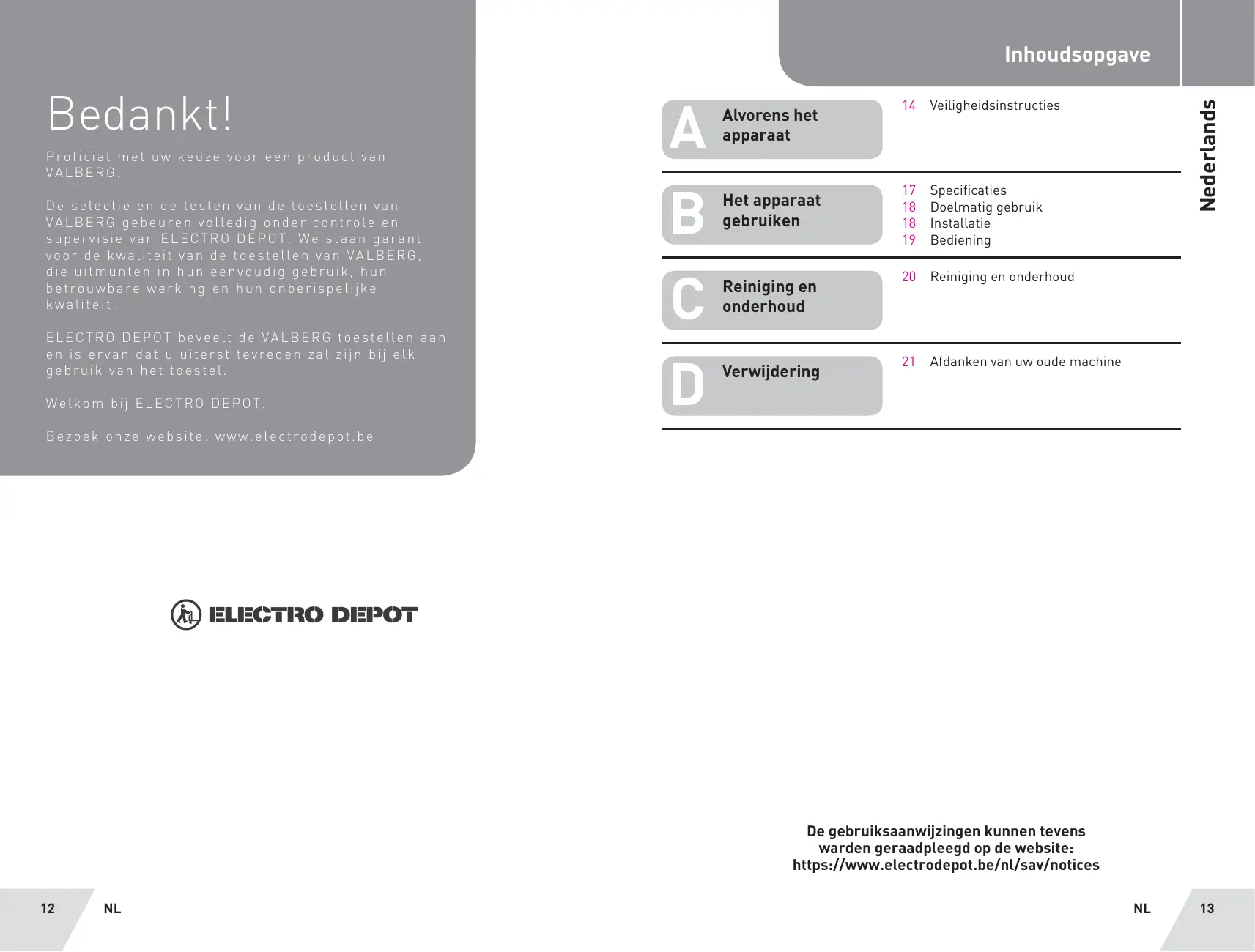

Proficiat met uw keuze voor een product van VALBERG.

De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.

ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan dat u uiterst tevreden zal zijn bij elk gebruik van het toestel.

Welkom bij ELECTRO DEPOT.

Bezoek onze website: www.electrodepot.be

Alvorens het apparaat

14 Veiligheidsinstructies

Het apparaat gebruiken

17 Specifications

Reiniging en onderhoud

20 Reiniging en onderhoud

Verwijdering

21 Afdanken van uw oude machine

ELECTRO DEPOT

Nederlands

Veiligheidsinstructies

LEES DE GEBRUIKSAANWIJZING AANDACHTIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE VOOR LATERE RAADPLEGING.

- Let op: Wanneer tegelijkertijd een dampkap en een brander of haard worden gebruikt die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie.

- De dampkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer

naar buiten moet u zich houden aan de geldende voorschriften die in uw land van toepassing zijn.

Voordat u de dampkap op het elektriciteitsnet aan-sluit:

• Controleer op het typeplaatje (aan de binnenkant van de dampkap) of de spanning en het vermogen overeenstemmen met deze van het net, en of de stekker geschikt is voor de aansluiting.
• Neem in geval van twijfel contact op met een vakbekwame elektricien.
• Als het snoer beschadigd is, laat het vervangen door de fabrikant, een erkend servicecentrum of een gelijkwaardig be-kwaam persoon om elk gevaar te voorkomen.
• Verbind het mechanisme aan de voeding met behulp van een stekker met zekering van 3 A of aan

de 2 draden van de twee- fase beschermd met een zekering van 3 A.

OPGELET! Huishoudelijke apparaten kunnen in be-paalde omstandigheden gevaarlijk zijn:

• Probeer niet om de filters te controleren terwijl de dampkap in werking is.
• Raak de lampen en de zones vlakbij niet aan na een langdurige inschakeling van de verlichting of kort na uitschakeling.
• Het is absoluut verboden om eten met open vlam onder de kap te bereiden.
• Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk.
• Controleer voortdurend gebakken etenswaren om te voorkomen dat de hete olie vlam vat.
• Voor elke onderhoudsbeurt, ontkoppel de dampkap van de netvoe-

ding.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengt begrijpen. Laat kinderen nooit met het apparaat spelen. Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden.
• Als de dampkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden, moet de ruimte goed worden geventileerd.
• Als de reinigingswerk-

Nederlands

zaamheden niet worden uitgevoerd zoals aange- geven in de gebruiksaan- wijzing, loopt u het risico dat er brand uitbreekt.

• Zorg voor voldoende ventilatie in de ruimte wanneer de dampkap tegelijkertijd wordt gebruikt met apparaten die op gas of een ander brandstof werken (niet van toepassing voor apparaten die lucht naar de achterkant van de ruimte afvoeren)
• De lucht mag niet worden afgevoerd in een leiding die voor de afvoer van damp van apparaten die op gas of een andere brandstof werken wordt gebruikt (niet van toe-passing voor apparaten die alleen lucht naar de achterkant van de ruimte afvoeren).
• OPGELET: De toeganke- lijke delen kunnen warm worden wanneer deze met keukenapparatuur

worden gebruikt

• Leef de voorschriften over het juist afvoeren van de lucht na.
• Voor gedetailleerde informatie over het installeren, reinigen en vervangen van de lampen, bekijk de relevante sectie die verder in deze gebruiksaanwijzing is vermeld.
• We wijzen alle verantwoordelijkheid af in geval van schade als gevolg van het negeren van de instructies die hieronder zijn vermeld.

Specifications

Productblad
Metingen uitgevoerd volgens de Europese regels N° 65/2014 & 66/2014 van de Europese Commissie en de norm EN 61591.

	symbol	waarde	eenheid
Mark		Valberg
Model identificatie	TSH 90 T X 962C / TSH 90 T BG 962C
Productcode		958968 / 958969
Jaarlijks energieverbruik	AEChood	68.5	kWh / a
Energie-efficiëntieklasse		B
Fluidodynamische efficiëntie	FDEhood	21.4
Klasse van fluidodynamische efficiëntie		C
Lichtopbrengst	LEhood	27.2	lux / Watt
Lichtefficiëntieklasse		B
Filterefficiëntie van vetten	GFEhood	73.7	%
Filtratie-efficiëntieklasse van vetten		D
Luchtstroom bij minimale snelheid tijdens normale werking		370,2	m3 / h
Luchtstroom bij maximale snelheid tijdens normale werking		619,3	m3 / h
Geluidsniveau bij minimale snelheid bij normale werking	lwa	70	dB (A)
Geluidsniveau bij maximale snelheid bij normale werking	lwa	74	dB (A)
Elektriciteitsverbruik gemeten in "stop" -modus	Po	0.41	w

Technische documentatie en aanvullende informatie

Electro-Depot, 1 Route de Vendeville, 59155 Faches-Thumesnil (Frankrijk)	symbol	waarde	eenheid
Energie-efficiëntie-index	EEIhood	68.4
Groeifactor in de tijd	f	1.6
Luchtstroom gemeten op het punt van maximale opbrengst	QBEP	369,8	m3 / h
Luchtdruk gemeten op het punt van maximale efficiëntie	PBEP	316	Pa
Input elektrisch vermogen gemeten op het punt van maximale efficiëntie	Wbep	151,4	w
Gemiddelde verlichting van het verlichtingssysteem op het kookoppervlak	Emiddle	82	lux
Nominaal vermogen van het verlichtingssysteem	WI	2 x 1,5	w
Maximale luchtstroom	Qmax	650	m3 / h

Technische kenmerken	symbol	waarde	eenheid
Nominale spanning		220-240	V
Aard van de stroom		~
Toegewezen frequentie		50/60	hz
Klasse elektrische beveiliging		ik
Type verlichting		LED-module
Verlichtingskracht		2 x 1,5	w
Door de gebruiker vervangbare verlichting		Neen
Motorvermogen		210	w
Totaal vermogen toegewezen		213	w
Netto gewicht		14	kg

Doelmatig gebruik

Het apparaat is ontworpen om te worden gebruikt in de afzuigmodus (afvoer van lucht naar buiten), of in de filtermodus (terugkeer van lucht naar binnen).

Installatie

OPGELET

Om de totale milieu-belasting (bijv. energieverbruik) van het kookproces te beperken, installeer uw product zoals aangegeven in de gebruiksaanwijzing. Zorg voor voldoende ventilatie in de ruimte en houd de afvoerleiding zo recht en kort mogelijk.

OPGELET

- De montage en elektrische aansluiting moeten door een vakbekwame persoon worden uitgevoerd. - Draag werkhandschoenen voordat u montagewerkzaamheden uitvoert.

Elektrische aansluiting

- Zorg dat het gebruikte stopcontact na installatie van het apparaat eenvoudig te bereiken is. In geval het apparaat een kabel zonder stekker heeft, moet men het op het elektriciteitsnet aansluiten met een schakelaar tussen het apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet minstens 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de geldende normen.

- De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN	=	L fase
BLAUW	=	N nulleiding

1 De minimale afstand tussen het steunoppervlak van de pannen op het kooktoestel en het laagste deel van de dampkap mag niet minder dan 65 cm zijn.

• Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.
  Sluit de afvoer van de dampkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden.
• Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.
• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

Afzuigversie

2 Bij dit soort installatie zal het apparaat de dampen door een buitenmuur of door een bestaande kanalisering naar buiten afvoeren

Filterversie

Om de dampkap van de afzuigversie naar de filterversie om te bouwen, vraag uw dealer om actieve koolstoffilters.

9 De actieve koolstofffilter installeren

10 Om de actieve koolstofffilter te installeren, verwijder eerst de aluminium filter.

Installeer de actieve koolstofffilter in het apparaat en maak vervolgens vast door het met de klok mee te draaien. Doe hetzelfde voor de andere filter(s).

We raden aan om de dampkap enkele minuten voor het bereiden van gerechten in te schakelen.

Het wordt tevens aanbevolen het apparaat 15 minuten ingeschakeld te houden eenmaal het eten bereid is voor een optimale verwijdering van geuren en afvoer van vervuilde lucht.

3 Boor 3 gaten van 8 mm in de muur op uw gewenste plaats en monteer de muurhouder. Maak het vast met de meegeleverde schroeven en pluggen.

4 Breng de dampkap omhoog en maak deze aan de muurhouder vast.

5 Sluit de luchtuitlaat aan op de klep.

6 Schuif het bovenste deel van het rookkanaal in het onderste deel. Trek vervolgens het bovenste deel omhoog tot op de gewenste hoogte.

7 Eenmaal het rookkanaal zich op de juiste hoogte bevindt, maak de twee delen aan elkaar vast.

8 Boor 3 gaten van 8 mm voor de muurhouder II. Maak het aan de muur vast met behulp van de 2 meegeleverde schroeven. Installeer het rookkanaal op de dampkap en maak ze aan elkaar vast met behulp van 2 schroeven.

Bediening

Bedieningspaneel

11 Aan/Uit 0

Toets eerste snelheid

Lage snelheid.

Toets tweede snelheid

Medium snelheid.

Toets derde snelheid

Hoge snelheid.

Toets VERLICHTING O/I

De verlichting in- of uitschakelen.

OPGELET

Voor producten met een handmatige werkingsmodus bevelen we aan om de motor binnen 10 minuten na het beeindigen van het kookproces uit te schakelen.

Reiniging en onderhoud

• Tijdens het onderhouden van het product, haal alle onderdelen alleen uit elkaar zoals aangegeven in de gebruiksaanwijzing.
• De goede werking van de dampkap hangt af van een regelmatig en correct onderhoud; besteed in het bijzonder aandacht aan de vetfilter en de actieve koolstofffilter.
• De vetfilter heeft als doel de vetdeeltjes die in de lucht hangen tegen te houden. Het is aldus mogelijk dat deze filter, afhankelijk van het gebruik van het apparaat, na verloop van tijd verstopt raakt.
• Om brandgevaar te voorkomen, moeten de vetfilters minstens elke 2 maanden met de hand worden gewassen met gebruik van een mild en niet-schurend reinigingsmiddel of in de vaatwasser worden gewassen op een lage temperatuur en korte wascyclus.

• Na meerdere wasbeurten kan de kleur van de filters veranderen. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.

• De actieve koolstoffilters dienen om de lucht te zuiveren die in de ruimte wordt uitgestoten, en heeft als functie de onaangename geuren die tijdens het koken worden afgegeven op te vangen.

• De actieve koolstoffilters zijn niet herbruikbaar en moeten minstens om de 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een korter of langer gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter wordt uitgevoerd.
• Maak de dampkap zowel aan de binnen- als buitenkant regelmatig schoon met een doek geweekt in gedenatureerde alcohol of een mild reinigingsmiddel.
• De verlichting binnenin de dampkap is alleen bestemd voor gebruik tijdens het koken en niet voor een langdurig gebruik, zoals het verlichten van een kamer.
  Een langdurige werking van de verlichting verkort de gemiddelde levensduur van de lampen aanzienlijk.

OPGELET

Het negeren van deze instructies tijdens het reinigen van de dampkap of het vervangen en reinigen van de filters kan brandgevaar opleveren. Het wordt aldus aanbevolen om deze instructies strikt te volgen.

Verpakking en milieu

Afdanken van de verpakkingsmaterialen

De verpakkingsmaterialen beschermen uw toestel tegen mogelijke beschadiging tijdens het transport.

Deze materialen zijn milieuvriendelijk want ze kunnen gerecycleerd worden. Door materialen te recycleren kan op grondstoffen bespaard worden en wordt er minder afval geproduceerd.

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het AEEA-symbol, wat betekent dat het niet bij het huishoudelijke afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recycleert, levert

u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven wordt door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor andere toepassingen, conform de richtlijn.

Maak het afgedankte apparaat onmiddellijk onbruikbaar. Haal de stekker uit het stop-contact en knip het snoer af. Verwijder of maak de knip- of veersluitingen permanent onbruikbaar voordat u het apparaat afdankt. Dit voorkomt dat kinderen in het apparaat opgesloten raken, wat tot levensgevaarlijke situaties kan leiden. Bewaar uw oude toestellen steeds op een veilige plaats buiten uw huis waar kinderen er niet bijkunnen.
