GEBRUIKSAANWIJZING CGH 90 TBG X302C VALBERG
Proficiat met uw keuze voor een product van VALBERG.
De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.
ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel.
Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be
ELECTRO DEPOT
Alvorens het toestel te gebruiken
20 Veiligheidsinstructies
Overzicht van het toestel
24 Beschrijving van het toestel
Gebruik van het toestel
25 Installatie van het toestel
29 Gebruik van het toestel
Praktische informatie
30 Reiniging en onderhoud 32 Probleemoplossingsgids 33 Technische specificaties 33 Afdanken van uw oude toestel
Veiligheidsinstructies
Gelieve vooraleer uw toestel te gebruiken eerst aandachtig de veiligheidsvoorschriften te lezen en ze te bewaren voor later gebruik. Indien u dit toestel aan derden geeft, bezorg hen dan ook deze veiligheidsvoorschriften.
- Gebruik het toestel zoals beschreven wordt in deze handleiding. De fabrikant ziet af van alle aansprakelijkheid bij een verkeerde bediening of gebruik dat afwijkt van dat in de handleiding.
Wanneer de veiligheids- en gebruiksinstructies niet in acht genomen worden, kan dit leiden tot een risico op elektrocutie, brand en/of lichamelijke letsels.
- We raden aan een beroep te doen op een erkend vakman om de dampkap te installeren.
- Gebruik enkel het toebehoren dat door de fabrikant aanbevolen wordt! Ander toebehoren kan uw machine beschadigen en/of verwondingen veroorzaken.
- Dit toestel mag uitsluitend gebruikt worden voor huishoudelijke doeleinden. Gebruik het toestel nooit buiten.
OPGELET
Houd de verpakkingsmaterialen buiten het bereik van kinderen.
- Dit apparaat is geschikt voor kinderen vanaf 8 jaar, personen met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten of personen zonder ervaring of kennis op voorwaarde dat zij onder toezicht staan of instructies hebben gekregen
over een veilig gebruik van het apparaat en op voorwaarde dat zij de gevaren begrijpen. Kinderen mogen niet spelen met het toestel. De reiniging en het onderhoud mogen niet uitgevoerd worden door kinderen wanneer zij niet begeleid worden.
Controleer alvorens het toestel te installeren en uw toestel aan te sluiten:
- Of het toestel en de onderdelen ervan niet beschadigd zijn. Indien dat wel het geval is, mag u het toestel niet gebruiken en dient u het terug te brengen naar uw verkoper voor controle en herstel.
- Of de spanning, die aangeduid wordt op het typeplaatje, wel degelijk overeenkomt met die van uw elektrische installatie.
OPGELET: De toegankelijke delen kunnen warm worden wanneer de dampkap gebruikt wordt met keukentoestellen.
- Let erop dat de dampkap niet samen met de schoorsteen van een open haard of brander gebruikt wordt die afhankelijk zijn van de omgeving en die anders gevoed worden dan door elektrische energie; de dampkap voert de lucht af die afkomstig is van de omgeving, die een brander of een schoorsteen nodig heeft voor de verbranding.
- Een passende ventilatie van de kamer dient verzekerd te worden wanneer de dampkap tegelijkertijd gebruikt wordt met toestellen die gas of een andere brandstof gebruiken.
- De lucht mag niet door een leiding gestuurd worden om de rook van toestellen die gas of andere brandstoffen verbranden af te voeren.
- De reglementering met betrekking tot de afvoer van lucht dient gerespecteerd te worden.
- Steek geen toestellen in brand onder de dampkap.
- Plaats geen open vlammen onder het toestel omdat deze de filters kunnen beschadigen en het risico op brand kunnen veroorzaken.
- De oververhitte olie kan leiden tot een risico op brand; houd dus voortdurend frietketels en andere bereidingen waarvan de temperatuur van de olie zeer hoog kan worden in de gaten.
- Er is kans op brand als schoonmaak niet gebeurt volgens de instructies.
- Raak de lampen niet aan tijdens en na het gebruik van het toestel.
- Gebruik dit toestel niet wanneer het defect is, slecht werkt of beschadigd is. Zie de rubriek 'Depannagegids' om het probleem op te lossen of doe een beroep op een technicus om de dampkap te herstellen.
- Demonteer het toestel niet zelf. Elke interventie voor het demonteren, repareren of controleren van het toestel dient uitsluitend te gebeuren door een bevoegd persoon.
- Indien het voedingsnoer beschadigd is, dient het vervangen te worden door de fabrikant, zijn klantendienst of een gelijkaardige bevoegde persoon om elk risico uit te sluiten.
- Tijdens de installatie, het onderhoud en de vervanging van de lamp, dient het toestel uitgeschakeld te worden.
- Gebruik het toestel steeds met de filters. Wanneer de
filters vuil of verstopt zijn, reinigt u deze (zie de rubriek 'Reiniging').
Gelieve uw dampkap regelmatig te onderhouden om deze in goede staat van werking te houden.
Vergewis u ervan dat de leiding niet 90 graden geplooid is, want dit zal de doeltreffendheid van de dampkap aantasten. Ga naar de rubriek 'Reiniging'.
- Voor wat betreft de informatie betreffende de installatie, bediening, onderhoud, reiniging en afdanking van het toestel, gaat u naar de volgende paragrafen van de instructies.
- Ga naar de volgende paragraaf in deze handleiding, voor informatie over het plaatsen en vervangen van de lamp.
WAARSCHUWING: Wanneer het toestel niet in overeenstemming met deze instructies wordt geïnstalleerd of bevestigd, bestaat er een elektrisch gevaar.
- Gebruik type lamp (of gebruik in alternatief type lamp) DBR-2/65-H-64 (ILCOS D-code volgens de norm IEC 61231).
- LED-modules, zelfballast
- Maximaal vermogen: 2W
- Spanningsbereik: AC 220-240V
- Afmetingen: 64 mm
Beschrijving van het apparaat
Wanneer uw verpakking niet volledig is (met alle onderdelen hieronder) of wanneer de onderdelen beschadigd zijn, gebruik het apparaat dan niet en breng het naar uw verkoper om het te laten controleren.
Afzuigkap x 1
Glas x 1
Kleppen x 2
Diameter-adapter x 1
Schroef [4 mm x 30 mm] x 2
Schroef [4 mm x 40 mm] x 7
Pluggen 9
Kokers (500 mm + 500 mm) × 2
Plaat I × 1
Plaat II × 1
Muursteun × 1
Schroef [4 mm × 8 mm] × 4
Rubberen beschermingen voor het glas × 4
Schroef [4 mm × 22 mm] × 4
Sluitringen × 4
Installatie van het toestel
Voor de installatie
Zorg ervoor dat de plaats schoon is. Indien dit niet het geval is, reinig deze dan. - De ventilatiebuis dient geplooid te worden op ongeveer 120°. - Gelieve rekening te houden met de vereiste afstanden: tussen de kookvuren en het onderste deel van de dampkap
- voor kookvuren op gas: 70 cm
- voor elektrische kookvuren: 70 cm
- voor kookvuren met kolen/brandstof: 80 cm
Installatie en configuratie "afvoer maar buiten"
Om de dampkap met configuratie "afvoer naar buiten" te installeren, zoals op onderstaand schema, door een afvoerleiding (flexibele buis in aluminium of onbrandbaar materiaal met een binnendiameter van 150 mm) te gebruiken:

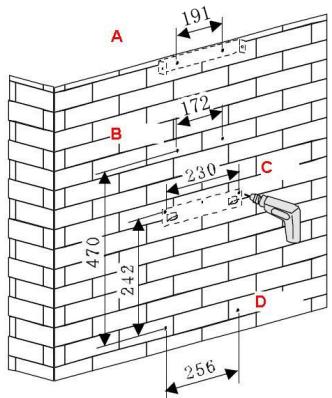

Volg onderstaand schema voor de installatie van de dampkap:
Punt A komt overeen met de installatie van plaat II en de binnenschouw. Dit bepaalt de hoogte van de keukendampkap.
Punt B toont de plaats voor de installatie van plateau I en de binnen- en buitenschouwen op de muur.
Punt D toont de plaats van de veiligheidsvergrendeling om de keukendampkap beter vast te zetten.

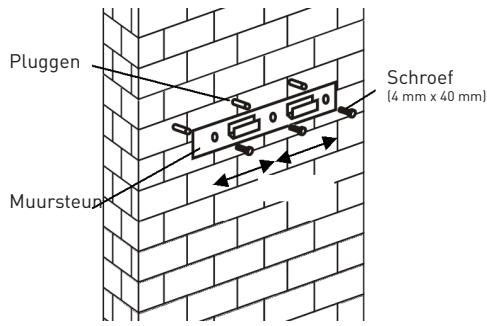

- Boor 9 gaten en respecteer de afstanden en plaatsen van het schema.
- Installeer de wandsteun door deze vast te zetten met 3 schroeven (4 mm x 40 mm) en de bijgeleverde pluggen (C). Bevestig vervolgens plaat II op de muur met 2 schroeven (4 mm x 40 mm) en pluggen (A).
Zet de twee delen van de klep aan elkaar vast.
Bevestig de uitlaatleiding aan de klep (de zijde met de aanduiding Φ 153 mm dient aan de klep bevestigd te worden), zoals hiernaast aangegeven:

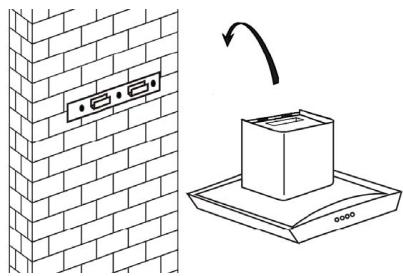

Installeer de hoofdeenheid op de muursteun.

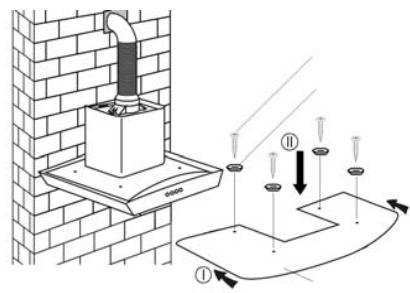

Plaats de vier rubberen beschermingen in de openingen van de glazen staaf. Plaats de glazen staaf op de dampkap in de juiste positie.
Zet het glas vast met 4 schroeven (4 mm x 22 mm) en de meegeleverde sluitingen. Schroef ze niet te strak aan, zodat u het glas niet breekt.

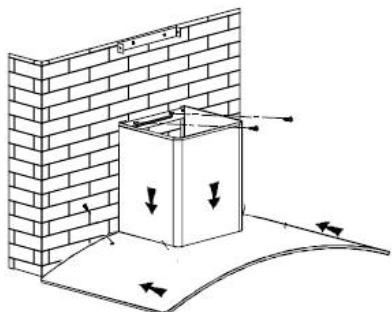

Plaats de koker op de afvoerleiding. Trek de koker die zich in de buitenkoker zit omhoog. Installeer staaf I met twee schroeven (4 mm x 8 mm).

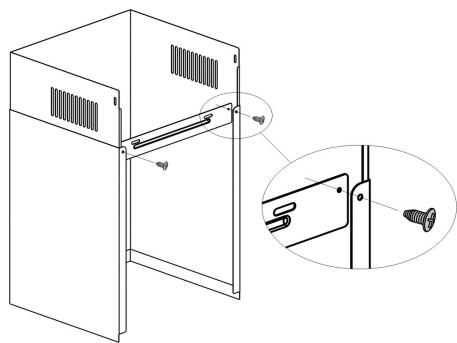

Vergewis u ervan dat staaf I aan de rand van de binnenkoker vastgemaakt wordt, zoniet zal de binnenkoker niet vastzitten en maar onder glijden.

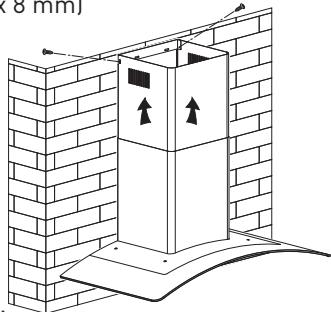

Zet de buitenkoker aan de beide zijden vast met de 2 schroeven (4 mm x 40 mm). Trek vervolgens de uittrekbare leiding door het gat in de muur tot bij de uitgang.

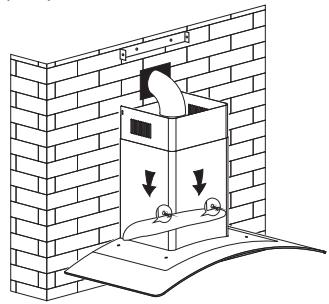

Plaats de koker op de planta II, zet de koker vast op planta II met behulp van 2 schroeven (4 mm x 8 mm).
Open het aluminium filtercompartiment, zet de veiligheidsvergrendelsystemen vast aan de dampkap met 2 schroeven [4 x 30 mm].
Installatie zonder opening maar buiten.
Filterversie.
Om de dampkap van de afzuigversie naar de filterversie om te bouwen, vraag uw dealer om actieve koolstoffilters.
Installeer de actieve koolstoffilter (cassette).
- Controleer of de diameter van de actieve koolstoffilter overeenkomt met die van de evacuatieuitlaat.
- Verwijder indien nodig de eerder geïnstalleerde diameter-adapter.
- Plaats de actieve koolstoffilter op de evacuatieuitlaat en zet hem vast door hem tegen de klok in te draaien.

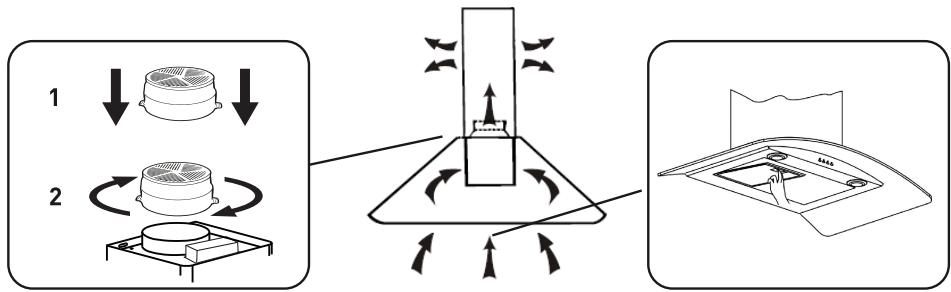

Installeer de actieve koolstoffilter (uit te snijden).
- Om de actieve koolstoffilter te installeren, moet de metalen filter van tevoren worden verwijderd.
- Om de metalen filter te openen, drukt u op het slot en trekt u de filter naar beneden.
- Plaats de vooraf uitgesneden filter boven de metalen filter.
- Houd hem in positie met behulp van metalen stangen (geleverd volgens het model).
- Plaats de metalen filter terug in de oorspronkelijke positie.
In het geval van filters met actieve koolstof is het aanzuigvermogen van de dampkap beperkt.
Vergewis u ervan dat het extractietoestel goed waterpas staat om de ophoping van vet aan de uiteinden te voorkomen.
Gebruik van het toestel
Werking
- Sluit de dampkap aan op de elektrische voeding. Het scherm begint te knipperen. Wanneer het 30 seconden niet gebruikt wordt, dooft het licht.
- Om de lamp te activeren drukt u op de lamp; de lamp gaat branden en het scherm geeft aan. Lamp
- Wanneer u opnieuw op druk, wordt de lamp gedoofd en zal verdwijnen.
- Om een lichte ventilatie te starten: drukt u op, het scherm toont en de knop Licht op. Speed
- Voor een matige ventilatie drukt u nogmaals op. Voor een verhoogde ventilatie, drukt u nogmaals op. Druk nogmaals op en de ventilatie zal opnieuw terugkeren naar het niveau zwak.
- Om de dampkap volledig te stoppen, drukt u op de knop.
Instellen van het tijdstip
- Druk gedurende 2 tot 3 seconden op 'O'; het scherm toont 1200. Druk op om de uren te doen verspringen [tot 23]. Druk op om uw keuze te bevestigen. Druk op om
terug te keren naar 1. Nadat u de uren hebt ingesteld, kunt u de minuten instellen. Druk nogmaals op de toets. Druk op om de minuten te doen verspringen (tot 59). Druk op om te bevestigen.
Instellen van de timer
Gebruik de timer-functie om een start op een later tijdstip in te stellen. De dampkap zal starten en stoppen naargelang de uitgevoerde programmering. De timer kan ingesteld worden van 1 minuut tot 60 minuten.
- Druk één keer op de toets ⑤, 6500 wordt weergegeven op het scherm. Druk op om de Minuten te laten verspringen (tot 60). Druk op om uw keuze te bevestigen. Druk op om terug te keren maar 1.
Tijdens de werking zullen de minuten verspringen tot 00:00 (zoals een aftelling). De dampkap zal automatisch stoppen. Het scherm zal '24-uur' weergeven. Na dertig seconden inactiviteit, zal het scherm doven.
- Het toestel registreert de uitgevoerde instellingen. Indien u nogmaals op drukt, zal de vorige instelling na 5 seconden automatisch overgenomen worden.
- Indien u een start op een later tijdstip wenst te programmeren, met een andere timer, dient u de stappen hierboven opnieuw te doorlopen.
Informatie over dampkappen
| Identificatie van het model | Symbool | Waarde | Eenheid |
| CGH 90 TBG X 302C |
| Jaarlijs energieverbruik | AEC dampkap | 93,4 | kWh/jaar |
| Factor van de toename in deijd | f | 1,4 | |
| Fluidodynamische doeltreffendheid | FDE dampkap | 17,7 | |
| Energieklasse | EEI dampkap | 81,5 | |
| Luchtdebiet gemeten bij het maximale rendement | Q BMP | 370,8 | m3/u |
| Luchtdruk gemeten bij het maximale rendement | P BMP | 302 | Pa |
| Maximaaluchtdebiet | Q max | 641,8 | m3/u |
| Elektrisch vermogen bij de invoer gemeten bij het maximale rendement | W BMP | 175,6 | W |
| Nominaal vermogen van het verlichtingsysteme | WL | 5,0 | W |
| Matige verlichting van het verlichtingsysteme op het bakoppervlak | Ematig | 47 | lux |
| Gemeten elektriciteitisverbruik in de 'slaapstand' | Ps | - | W |
| Elektriciteitisverbruik gemeten in de 'stop' modus | Po | 0,46 | W |
| Vermogensniveauakoestiek | L WA | 69 | dB |
De methode voor het meten en berekenen van de bovenstaande tabel is in overeenstemming met het reglement van de Commissie (EU) nr. 65/2014 en 66/2014.
OPMERKING
De volgende aanbevelingen geven aan hoe de totale impact op het milieu (vb. energieverbruik) van het kookproces beperkt kan worden.
(1) De dampkap installeren op een passende plek die over een goede ventilatie beschikt. (2) De dampkap regelmatig reinigen zodat de luchtcirculatie niet verstopt raakt. (3) Vergeet de lamp van de dampkap niet uit te schakelen zodra u klaar bent met koken. (4) Vergeet de dampkap niet uit te schakelen wanneer u klaar bent met koken.
Reiniging en onderhoud
Voor een langere levensduur en om incidenten te voorkomen, dienen de dampkap en de filters regelmatig en volgens deze instructies gereinigd te worden. Er bestaat een risico op brand wanneer de reiniging niet in overeenstemming met deze instructies uitgevoerd wordt.
OPGELET
Gebruik geen producten die het toestel zouden kunnen beschadigen (schurende of bijtende producten, alcohol, stoomreinigers, ruwe doeken, schrapers...).
De elektrische delen en de onderdelen van de motor van de dampkap mogen niet nat worden en niet gereinigd worden.
Het toestel dient volledig uitgeschakeld te worden alvorens over te gaan tot reiniging en onderhoud.
Reiniging van de behuizing van het toestel
- Reinig het toestel minstens een keer per maand met een spons of een zachte doek die in een mengsel van warm water (45 tot 50 graden) en een neutraal detergens gedrenkt werden. Droog de oppervlakken met een zachte droge doek of keukenpapier, om sporen door water te vermijden.
Reinigen van antivetfilters (in aluminium)
De antivetfilter vangt de vetdeeltjes die in de lucht zweven. De gebruiksfrequentie van het toestel bepaalt het risico op verstopping.
- Open het compartiment waar de antivetfilters zitten en verwijder ze door ze naar beneden te trekken.
U kunt de filters op twee manieren schoonmaken:
- Ofwel door de filters een drietal minuten te laten weken in een mengsel van warm water en detergens met antivetwerking. Gebruik een zachte borstel om het vet te verwijderen. Borstel zachtjes zonder veel druk uit te oefenen op de borstel om zo te vermijden de filters te beschadigen.
- Ofwel door de filters in de vaatwasser te steken met detergens, op een temperatuur van ongeveer 60 graden.
Vervangen van de filters met actieve koolstof
Deze filters worden gebruikt om geurtjes te vangen. De lucht gaat verschillende keren door deze filters om gezuiverd te worden,
vooraleer terug de keuken in gestuurd te worden. Ze dienen minstens één keer per jaar vervangen te worden, in functie van uw kookgewoontes. Deze filters mogen niet gewassen of gerecycled worden. Om deze filters te vervangen, raadpleegt u onderstaand schema en ook de rubriek "Installatie".
Vervanging van de lamp
Schroef het glazen plaatje los en verwijder het. Haal de lamphouder eruit. Haal de lamp eruit en vervang door een lamp van hetzelfde type. Plaats de terminal terug en zet het glazen plaatje terug op zijn plaats.
Onderhoud
Het onderhoud van het toestel dient uitgevoerd te worden door een erkend technicus.
Probleemoplossingsgids
Bij problemen kan onderstaande tabel hulp bieden.
Indien deze oplossingen het probleem niet verhelpen, dient u het toestel naar uw onderhoudstechnicus te brengen om het te laten nakijken. Voer geen enkele herstelling of onderhoud zelf uit.
| PROBLEMEN | OPLOSSINGEN |
| De dampkap start nicht op. | • Controller of de dampkap goed aangesloten is op het elektriciteitsnet.
• Druk opnieuw op de ventilatieknoppen. Indien de dampkap nog steeds Niet werkt, contrôleert u of het toestel beschadigd worden. |
| De dampkap werkt nicht goed. | • Kies een hogere stand van de ventilatie.
• De antivetfilter is vuil; maak schoon.
• De keuken is Niet voldoende verlucht; zorg voor betere ventilatie door de ramen van uw woning te openen, ofwel door een elektrisch toestel (vb een ventilator) te gebruiken.
• De koolstoffilters zijn versleten, verrang ze.
• Controller of de leidingen en en verzuchtingsafvoeren Niet geblokkeerd+zijn. Indien dit het geval is, dient u deze schoon te makeen.
• De afstand:tussen het toestel en het kookvuur is Niet goed. Pas deze afstand aan volgens de instructies van deze handleiding. |
| De dampkap schakelt zichzelfuitijdens het gebruik. | • De stroomonderbreker worden ingeschakeld;zet het kookvuuruit en wacht tot het toestel opnieuw opstart.
• Indien de stroomonderbreker vaak ingeschakeld worden, kan dit uw toestel beschaden. Vermijd uw toestel te lang te gebruiken en stel de ventilatiesnelheid in, in functie van het gebruik. |
| Het toestel is beschadigd. | • Schakel het toesteluit wonneer u het Niet gebruikt. Voor elke herstelling doet u beroep op de klantendienst of een erkendvakman. |
| Elke andere storing. | • Contacteer de klantendienst. |
Technische specificaties
| Model | CGH 90 TBG X 302C |
| Type dampkap | Decoratief |
| Spanning | 220-240 V~ |
| Frequentie | 50 Hz |
| Vermogen van de motor | 190W |
| Verlichtingsvermogen | 2 x 2W , led lampen |
| Nettogewicht | 18,5 kg |
| Geluidsniveau | Laag : 63 dB(A)
Hood : 69 dB(A) |
| Luchtdebiet | Minimum : 418,2m3/h
Maximum : 641,8m3/h |
| Type ventilatie | Omkeerbaar
Gestuurde afvoer (fabrieksconfiguratie) |
Afdanken van uw oude toestel
SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL
Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. De opwaardering van afval vormt een belangrijke bijdrage
tot de bescherming van het milieu.
BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU
Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.
Daarom mag uw toestel, zoals aangegeven door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
