MODE D'EMPLOI DH 90 X367I 2 VALBERG

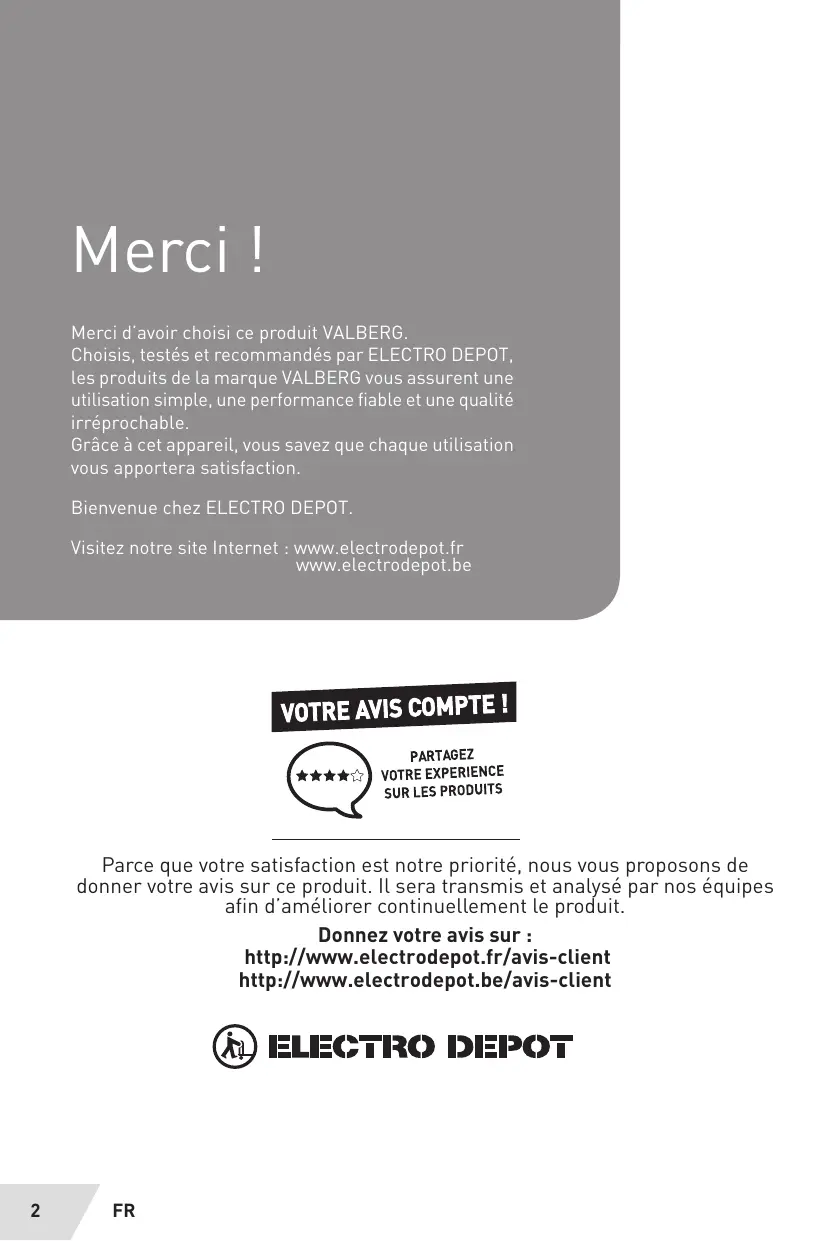

Merci d'avoir choisi ce produit VALBERG.
Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.
Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Visitez notre site Internet : www.electrodepot.fr www.electrodepot.be
VOTRE AVIS COMPTE !
PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS
Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.
Donnez votre avis sur : http://www.electrodepot.fr/avis-client http://www.electrodepot.be/avis-client
ELECTRO DEPOT
| A | Avant d’utiliser l’appareil | 4 | Consignes de sécurité |
| 8 | Symboles | ||
| B | Utilisation de l’appareil | 9 | Caractéristiques |
| 10 | Caractéristiques / Installation | ||
| 10 | Utilisation | ||
| 10 | Nettoyage et entretien | ||
| C | Mise au rebut | 12 | Emballage et environnement |
| 12 | Mise au rebut de votre ancien appareil | ||
Les notices sont aussi disponible sur le site http://www.electrodepot.fr/sav/notices/http://www.electrodepot.be/fr/sav/notices/
Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.
- Veuillez vous référer à la fin de cette notice pour toute information concernant le nettoyage et l'entretien de cet appareil.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- Les instructions doivent préciser les précautions lors de
l'installation :
- dimensions de l'espace à prévoir pour l'appareil. (Données dans la fiche produit)
- dimensions et position des moyens pour supporter et fixer l'appareil dans cet espace.
- distances minimales entre les différentes parties de l'appareil et la structure environnante.
- dimensions minimales des ouvertures de ventilation et leur disposition correcte.
- connexion de l'appareil au réseau d'alimentation et, le cas échéant, interconnexion des composants séparés.
- La fiche de prise de courant doit rester accessible ou un interrupteur doit être installé dans les canalisations fixes conformément aux règles d'installation afin de permettre la déconnexion de l'appareil au réseau d'alimentation en toute circonstance.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- Lors de l'installation, il convient de ne pas utiliser
adhésifs dans la mesure où ceux-ci ne sont pas considérés comme des moyens de fixation fiables.
- Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
- Les instructions doivent comporter des détails concernant la méthode et la fréquence de nettoyage
- Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
- Ne pas flamber d'aliments sous la hotte de cuisine
- ATTENTION : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.
- L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
- La distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la
plus basse de la hotte de cuisine doit être de 65 cm minimum que ce soit pour une installation au-dessus d'un appareil à gaz ou électrique. Si les instructions d'installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte.
- Cette distance de 65 cm peut être réduite :
- Pour les parties non-combus- tibles de la hotte de cuisine
- Les parties fonctionnant à très basse tension de sécurité
A condition que ces parties ne donnent pas accès aux parties actives lorsqu'elles sont déformées.
- AVERTISSEMENT : Ne pas suivre les instructions pour l'installation des vis ou des dispositifs de fixation peut entraîner des dangers électriques.
- Les réglementations concernant l'évacuation de l'air doivent être respectées
- Types de lampes pouvant être utilisées : LED E14 2 x 4 W
Inclure les illustrations des types concernés et indiquant le code ILCOS D (code de version standard) selon l'EN 61231
- Selon la Directive Euro péenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE), l'appareil doit être collecté séparément et disposé dans un point de collecte prévu à cet effet. Renseignez-vous auprès de votre mairie ou votre administration locale pour connaître les lieux de collecte des appareils électriques.
- Les autres avertissements doivent être repris de la notice originale pour le moment.
Installation
- Le fabricant décline toute responsabilité en cas de dommage dû à une installation incorrecte ou non conforme aux règles de l'art.
- Ill. 1 La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation ».
-
Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
-
Pour les appareils appartenant à la l'ère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
- Ill. 2 Connecter la hotte à la sortie d'évacuation d'air à l'aide d'un tuyau de diamètre égal ou supérieur à 120 mm. Le parcours du tuyau doit être le plus court possible.
- Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
- Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où la hotte est installée (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
- En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le fabricant ou par le service après-vente, afin
de prévenir tout risque.
Utilisation
- La hotte a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de la cuisine.
- Ne jamais utiliser abusive ment la hotte.
- Ne pas laisser les flammes à forte intensité sans surveillance lorsque la hotte est en cours d'utilisation.
- Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
- Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
- Ill. 3 Ne pas préparer d'aliments flambés sous la hotte de cuisine : RISQUE D'INCENDIE !
- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous la surveillance et les instructions de personnes
responsables de leur sécurité.
- Il convient de surveiller les enfants afin de s'assurer que ceux-ci ne jouent pas avec l'appareil.
- ATTENTION : les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson.
Entretien
- Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur principal.
- Effectuer un entretien scru puleux et en temps opportun des filtres, à la cadence conseillée (Risque d'incendie).
- Pour le nettoyage des sur faces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.
Symboles
Cet appareil est conforme aux règlementations européennes.
Cet appareil est associé à une consigne de tri et doit faire l'objet d'un recyclage approprié.
Cet appareil ne doit pas être mis au rebut avec les autres produits ménagers.
Les emballages doivent faire l'objet d'une collecte, d'un tri et d'un recyclage approprié.
La protection de cet appareil est assurée par une double isolation qui ne requiert pas de brancheemnt à la terre.
Le courant d'alimentation de cet appareil est de type alternatif.
Caractéristiques
Fiche produit
Mesures effectuées suivant les règlements UE N° 65/2014 & 66/2014 de la Commission Européenne et la norme EN 61591.
| Symbole | Valeur | Unité | |
| Marque | Valberg | ||
| Identification du modèle | DH 60 W 367I (V2) - DH 60 K 367I (V2) - DH 60 X 367I (V2) - DH 90 X 367I (V2) | ||
| Code produit | 960054 - 960055 - 960056 - 960057 | ||
| Consommation d’énergie annuelle | AEC_hotte | 71.6 | kWh/a |
| Classe d’efficacité énergétique | D | ||
| Efficacité fluidodynamique | FDE_hotte | 8.1 | |
| Classe d’efficacité fluidodynamique | E | ||
| Efficacité lumineuse | LE_hotte | 11,0 | Lux/W |
| Classe d’efficacité lumineuse | E | ||
| Efficacité de filtration des graisses | GFE_hotte | 75,1 | % |
| Classe d’efficacité de filtration des graisses | C | ||
| Débit d’air en vitesse minimale en fonctionnement normal | 250 | m^3/h | |
| Débit d’air en vitesse maximale en fonctionnement normal | 370 | m^3/h | |
| Niveau de puissance acoustique à la vitesse minimale en fonctionnement normal | L_WA | 57 | dB(A) |
| Niveau de puissance acoustique à la vitesse maximale en fonctionnement normal | L_WA | 64 | dB(A) |
| Consommation d’électricité mesurée en mode «arrêt» | P_0 | 0 | W |
Documentation technique et informations complémentaires
| Electro-Dépôt, 1 Route de Vendeville, 59155 Faches-Thumesnil (France) | Symbole | Valeur | Unité |
| Indice d'efficacité énergétique | EEI_hotte | 91.8 | |
| Facteur d'accroissement dans le temps | f | 1.7 | |
| Débit d'air mesuré au point de rendement maximal | Q_BEP | 197 | m^3/h |
| Pression d'air mesurée au point de rendement maximal | P_BEP | 156 | Pa |
| Puissance électrique à l'entrée mesurée au point de rendement maximal | W_BEP | 106 | W |
| Éclairement moyen du système d'éclairage sur la surface de cuisson | E_moyen | 90 | Lux |
| Puissance nominale du système d'éclairage | W_L | 8,0 | W |
| Débit d'air maximal | Q_max | 197 | m^3/h |
| Caractéristiques techniques | Valeur | Unité |
| Tension assignée | 220-240 | V |
| Nature du courant | ~ | |
| Fréquence assignée | 50 | Hz |
| Classe de protection électrique | II | |
| Type d'éclairage | E14 LED | |
| Puissance d'éclairage | 2 x 4 | W |
| Eclairage remplaçable par l'utilisateur | Oui | |
| Puissance moteur | 133 | W |
| Puissance totale assignée | 133 | W |
| Poids net | 960054-960055-960056 : 6.5 / 960057 : 7,5 | kg |
Caractéristiques / Installation

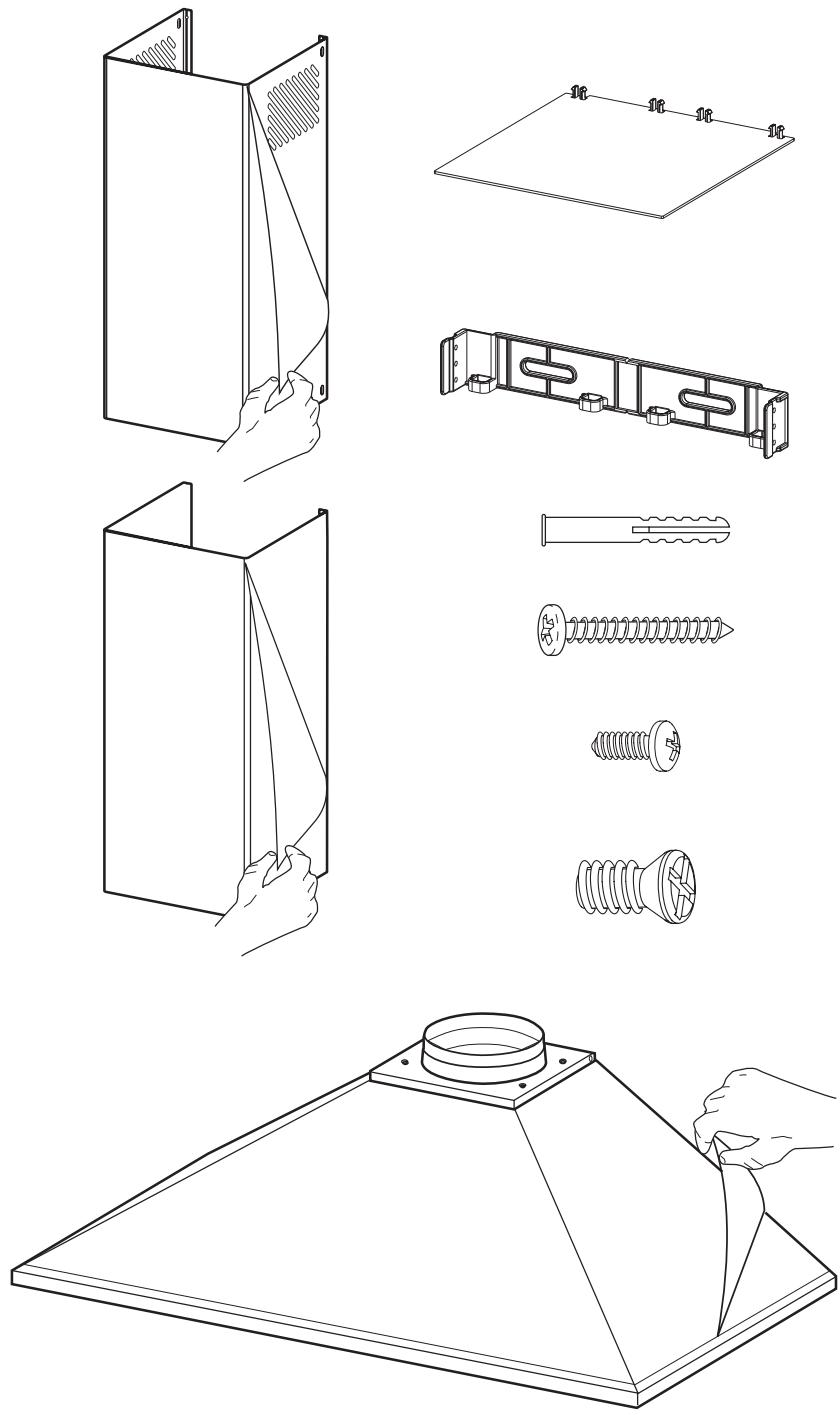

Illustrations 4 à 29.
Utilisation
Tableau de commande
30
L Lumières
Allume et éteint l'installation de l'éclairage.
V1 Moteur
Met en marche et arrête le moteur d'aspiration à vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2 Vitesse
Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
V3 Vitesse
Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant une période prolongée.
Nettoyage et entretien
Filtres anti-graisse
31
Nettoyage des filtres anti-graisse metalliques auto porteurs
- Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
- Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
- Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
- Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.
Filtre anti-odeur (version filtrante)
32
Remplacement du filtre à charbon actif
- Ils ne sont ni lavables ni régénérables ; les remplacer tous les 4 mois d'utilisation ou plus fréquemment pour une utilisation très intense.
- Retirer les filtres anti-graisse métalliques.
- Retirer le filtre anti-odeur à charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
- Monter le nouveau filtre anti-odeur à charbon actif.
- Remonter les filtres anti-graisse métalliques.
Eclairage
33
Remplacement des lampes
- Lampes de 4 W
- Retirer les filtres anti-graisse métalliques.
- Dévisser les lampes et les remplacer par de nouvelles présentant les mêmes caractéristiques : E14 - 4W LED..
Emballage et environnement
Mise au rebut des matériaux d'emballage
Les matériaux d'emballage protègent votre machine contre les dommages susceptibles de survenir pendant le transport. Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.
Mise au rebut de votre ancien appareil
COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES
Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.
PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU
Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.
C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.
Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et coupez le câble électrique. Retirez ou détruissez les fermetures à bascule ou à ressort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Pour la sécurité des enfants, rangez vos vieux appareils en lieu sûr jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.
Bedankt!
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur présentation du ticket de caisse.
