DH 90 X 367I - Hotte aspirante VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte
Marque	VALBERG
Modèle	DH 90 X 367I
Code produit	958686
Dimensions (L x P x H)	900 mm (largeur) - dimensions exactes non précisées
Poids net	7,5 kg
Alimentation	220-240 V ~ 50 Hz
Classe de protection électrique	II
Consommation d'énergie annuelle	84,7 kWh/an
Classe d'efficacité énergétique	D
Débit d'air (min - max)	230 - 400 m³/h
Niveau sonore (min - max)	52 - 64 dB(A)
Éclairage	2 x 4 W (LED, culot E14)
Puissance totale assignée	113 W
Distance minimale d'installation	650 mm au-dessus du plan de cuisson
Diamètre de sortie d'évacuation	≥ 150 mm

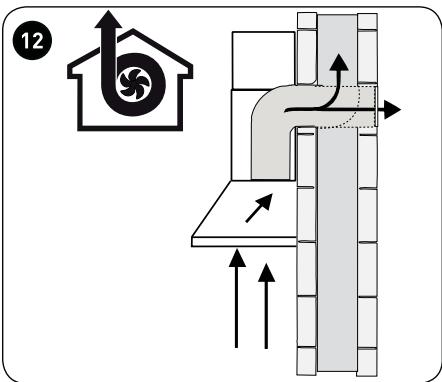

Type d'installation	Évacuation ou recyclage (filtre à charbon actif en option)
Filtres anti-graisse	Métalliques, lavables au lave-vaisselle (tous les 2 mois)
Filtres à charbon actif	Recommandés pour version recyclage
Garantie	2 ans (sur présentation du ticket de caisse)

FOIRE AUX QUESTIONS - DH 90 X 367I VALBERG

Quelle est la hauteur minimale d'installation de la hotte au-dessus de la cuisinière ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Il est recommandé de les nettoyer environ tous les 2 mois d'utilisation, ou plus fréquemment en cas d'usage intense.

Comment remplacer l'éclairage de la hotte ?

Pour remplacer les ampoules, retirez d'abord les filtres anti-graisse métalliques. Dévissez les ampoules défectueuses et remplacez-les par des ampoules de mêmes caractéristiques : E14 - 4W LED. Remontez ensuite les filtres.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut être utilisée en version recyclage. Vous devez alors installer des filtres à charbon actif (non fournis) pour filtrer les odeurs et renvoyer l'air purifié dans la cuisine.

Que faire si la hotte fait du bruit ou vibre ?

Vérifiez que la hotte est correctement installée et que les filtres sont propres. Un bruit excessif peut être dû à une obstruction du conduit d'évacuation ou à des filtres encrassés. Assurez-vous également que le diamètre du tuyau d'évacuation est d'au moins 150 mm et que le parcours est le plus court possible.

Quelle est la classe énergétique de cette hotte VALBERG ?

La hotte DH 90 X 367I est classée D en efficacité énergétique, avec une consommation annuelle de 84,7 kWh.

Comment régler la vitesse du moteur ?

Le tableau de commande comporte trois vitesses : V1 pour une aspiration silencieuse en continu, V2 pour une vitesse moyenne adaptée à la plupart des cuissons, et V3 pour une aspiration maximale en cas de fortes vapeurs.

La hotte est-elle adaptée à une cuisson au gaz ?

Oui, mais des précautions sont nécessaires. Veillez à ce que la pièce soit bien aérée et respectez la distance minimale de 650 mm. Ne laissez jamais de flammes vives sans surveillance et évitez de faire flamber des aliments sous la hotte.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord la notice pour les problèmes courants. Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer l'appareil vous-même. Faites remplacer le cordon d'alimentation endommagé uniquement par le fabricant ou le SAV.

Comment éliminer la hotte en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Rapportez-le à un point de collecte sélective des déchets électriques et électroniques (DEEE) conformément à la directive 2012/19/EU. Rendez l'appareil inutilisable en coupant le câble avant de le déposer.

MODE D'EMPLOI DH 90 X 367I VALBERG

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

Conditions de garantie

NL

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesde

GUIDE D'UTILISATION 02

HANDLEIDING 08

INSTRUCCIONES DE USO 14

Merci !

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

www.electrodepot.be

VOTRE AVIS COMPTE !

PARTAGEZ

VOTRE EXPÉRIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur :

http://www.electrodepot.fr/axis-client

http://www.electrodepot.be/axis-client

ELECTRO DEPOT

A Avant d'utiliser l'appareil

4 Consignes de sécurité

B Utilisation de l'appareil

6 Caractéristiques / Installation 6 Utilisation 6 Nettoyage et entretien

C Mise au rebut

7 Mise au rebut de votre ancien appareil

Les notices sont aussi disponibles sur le site

http://www.electrodepot.fr/sav/notices/

http://www.electrodepot.be/fr/sav/notices/

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation incorrecte ou non conforme aux règles de l'art.

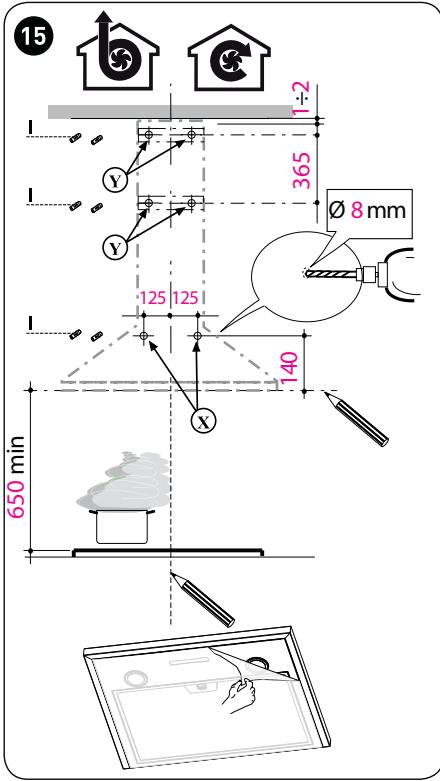

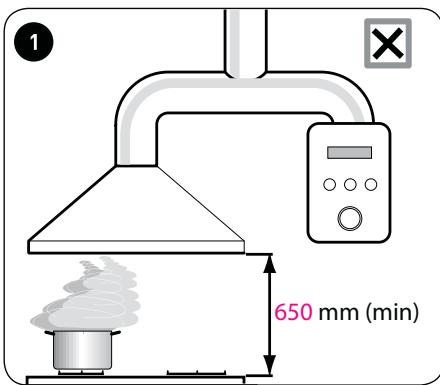

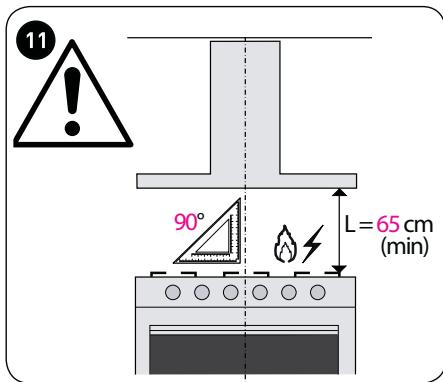

• Ill. 1 La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte. Pour les appareils appartenant à la première classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.

terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.

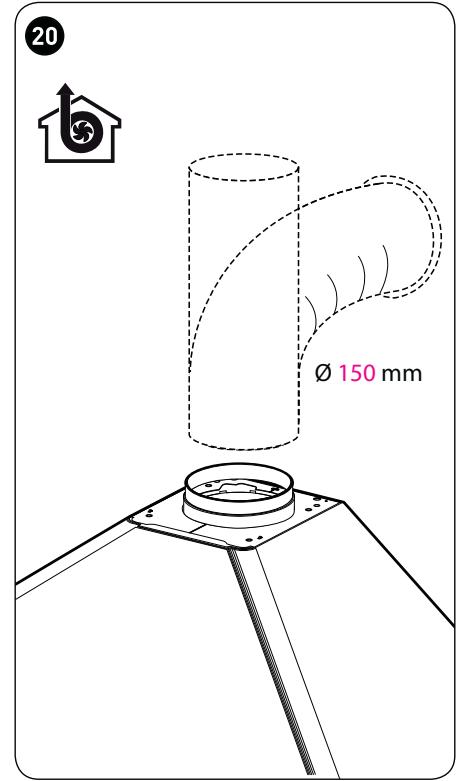

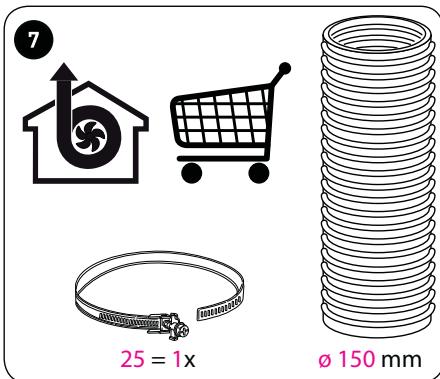

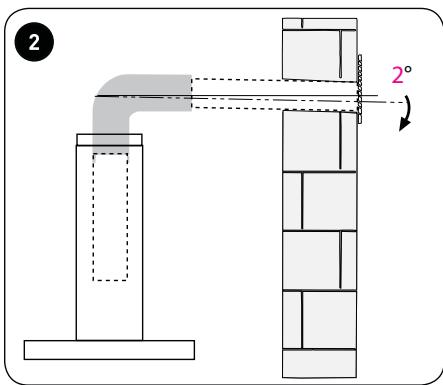

• Ill. ② Connecter la hotte à la sortie d'évacuation d'air à l'aide d'un tuyau de diamètre égal ou supérieur à 150 mm. Le parcours du tuyau doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où la hotte est installée (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le fabricant ou par le service après-vente, afin de prévenir tout risque.

La hotte a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de la cuisine.

• La hotte a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes à forte intensité sans surveillance lorsque la hotte est en cours d'utilisation.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

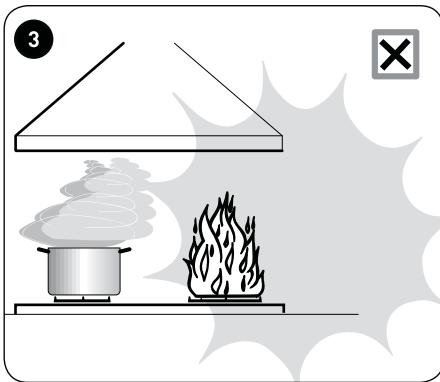

• Ne pas préparer d'aliments flambés sous la hotte de cuisine : RISQUE D'INCENDIE !
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques,

sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous la surveillance et les instructions de personnes responsables de leur sécurité.

• Il convient de surveiller les enfants afin de s'assurer que ceux-ci ne jouent pas avec l'appareil.
• ATTENTION : les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson.

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur principal.
• Effectuer un entretien scrupuleux et en temps opportun des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Caractéristiques

Fiche produit

Mesures effectuées suivant les règlements UE N° 65/2014 & 66/2014 de la Commission Européenne et la norme EN 61591.
	Symbole	Valeur	Unité
Marque		Valberg
Identification du modele	DH 60 W 367I - DH 60 K 367I - DH 60 X 367I - DH 90 X 367I
Code produit	958683- 958684 - 958685 - 958686
Consommation d'énergie annuelle	AEChotte	84,7	kWh/a
Classe d'efficacité énergétique		D
Efficacité fluidodynamique	FDEhotte	6,3
Classe d'efficacité fluidodynamique		F
Efficacité lumineuse	LEhotte	11,0	Lux/W
Classe d'efficacité lumineuse		E
Efficacité de filtration des graisses	GFEhotte	75,1	%
Classe d'efficacité de filtration des graisses		C
Débit d'air en vitesse minimale en fonctionnement normal		230	m³/h
Débit d'air en vitesse maximale en fonctionnement normal		400	m³/h
Niveau de puissance acoustique à la vitesse minimale en fonctionnement normal	LWA	52	dB(A)
Niveau de puissance acoustique à la vitesse maximale en fonctionnement normal	LWA	64	dB(A)
Consummation d'électricité mesurée en mode «arrêt»	P0	0	W

Documentation technique et informations complémentaires

Electro-Dépôt, 1 Route de Vendeville, 59155 Faches-Thumesnil (France)	Symbole	Valeur	Unité
Indice d'efficacité énergétique	EEIhotte	98,8
Facteur d'accroissement dans le temps	f	1,8
Débit d'air mesuré au point de rendement maximal	QBEP	200	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	136	Pa
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	120	W
Éclairament moyen du système d'éclairage sur la surface de cuisson	Emoyen	90	Lux
Puisance nominale du système d'éclairage	WL	8,0	W
Débit d'air maximal	Qmax	400	m3/h

Caracteristiques techniques	Valeur	Unité
Tension assignée	220-240	V
Nature du courant	~
Fréquence assignée	50	Hz
Classe de protection électrique	II
Type d'éclairage	E14 LED
Puisance d'éclairage	2 x 4	W
Eclairage replácable par l'utilisateur	Oui
Puisance moteur	105	W
Puisance totale assignée	113	W

Poids net

958683-958684-958685 : 7,0 / 958686 : 7,5 kg

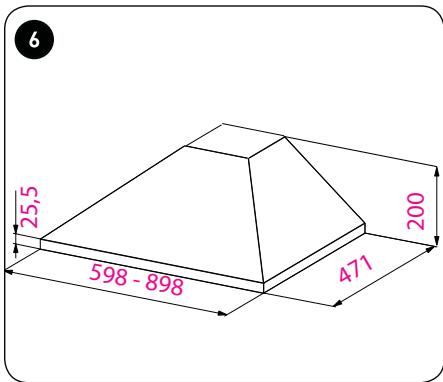

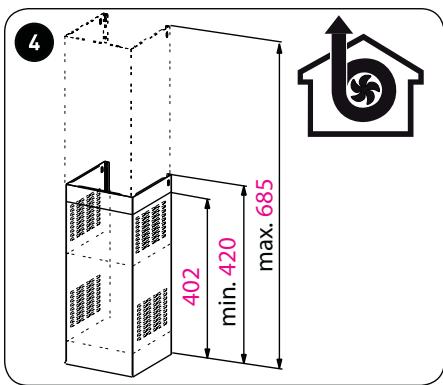

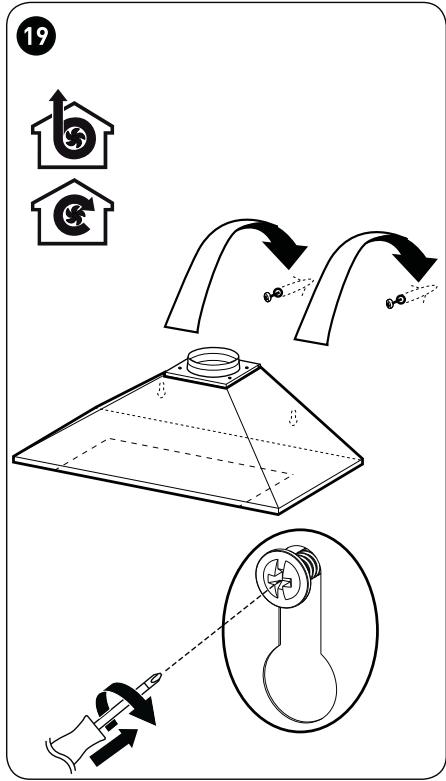

Caractéristiques / Installation

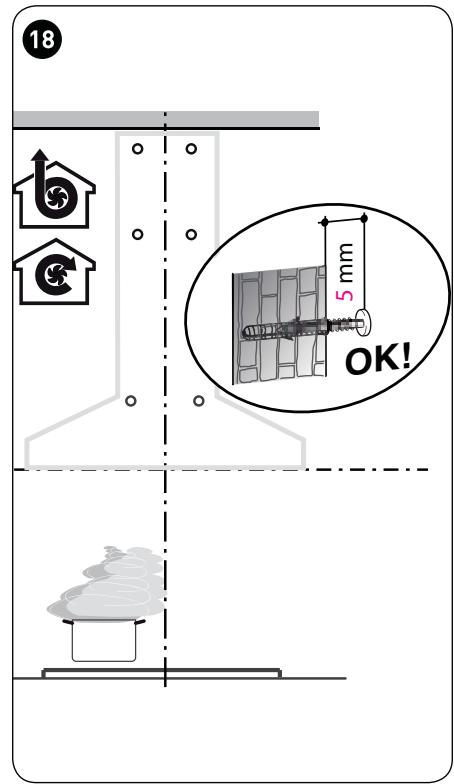

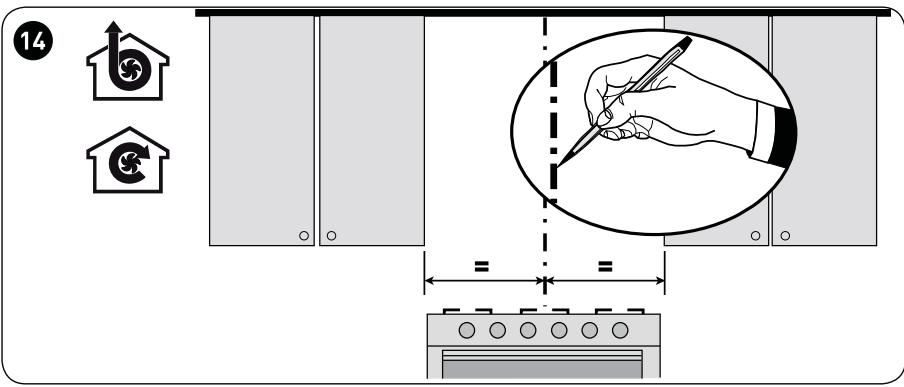

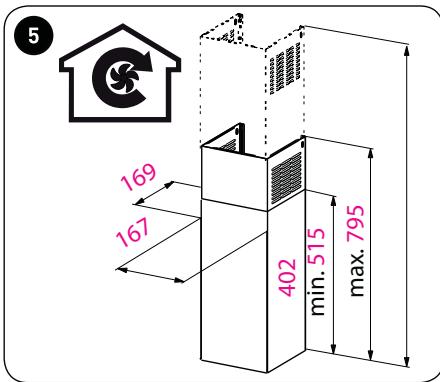

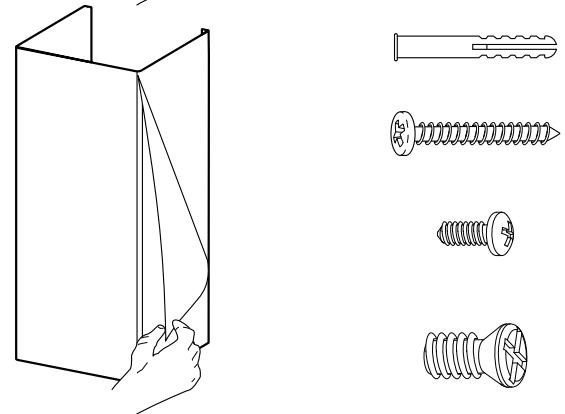

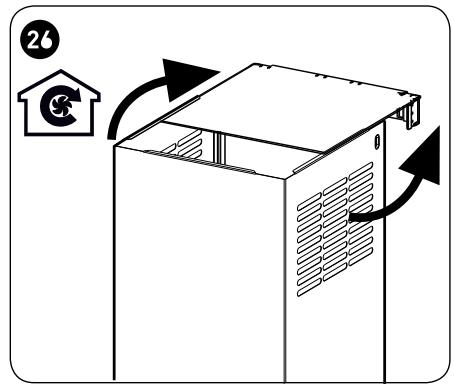

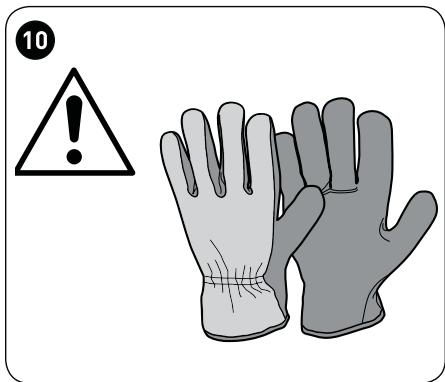

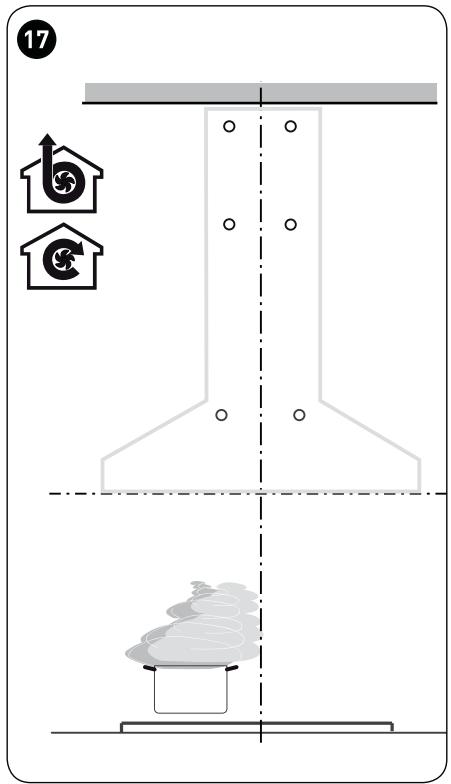

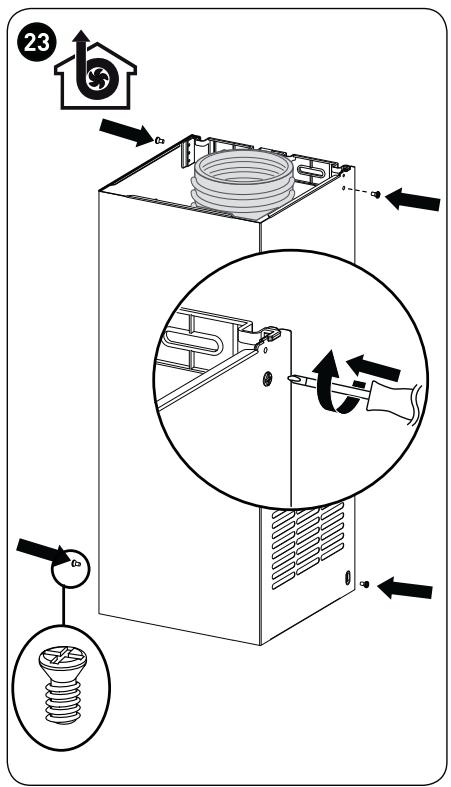

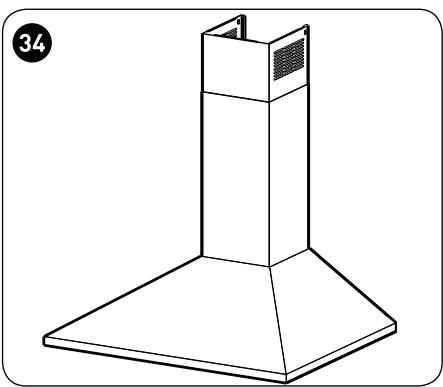

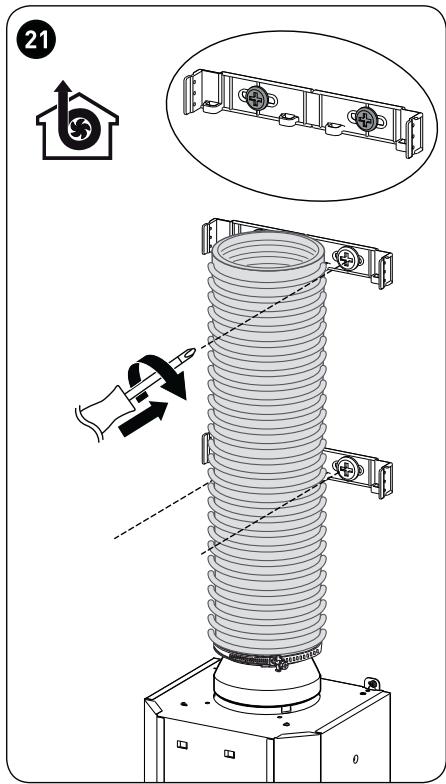

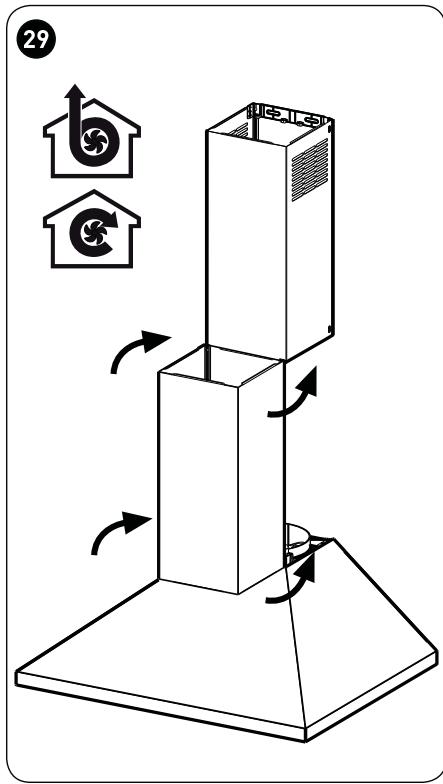

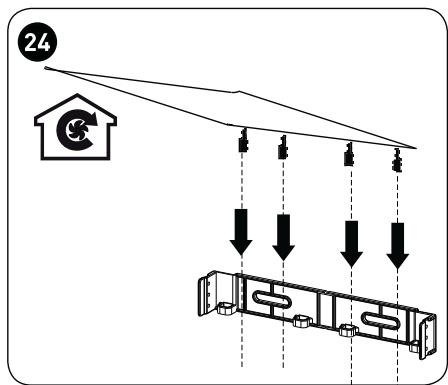

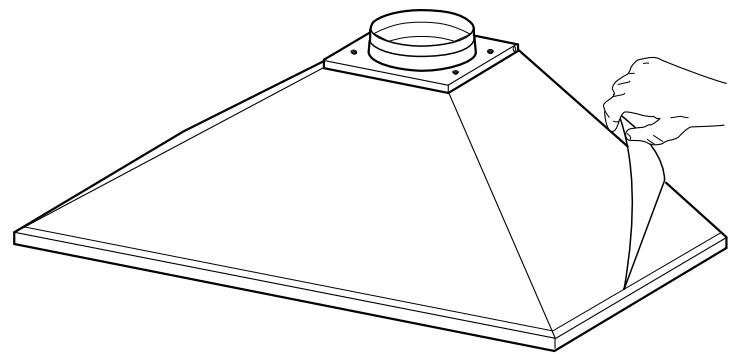

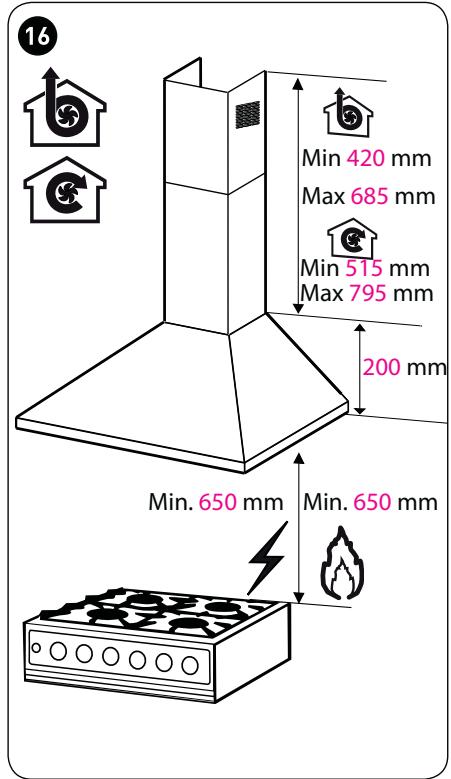

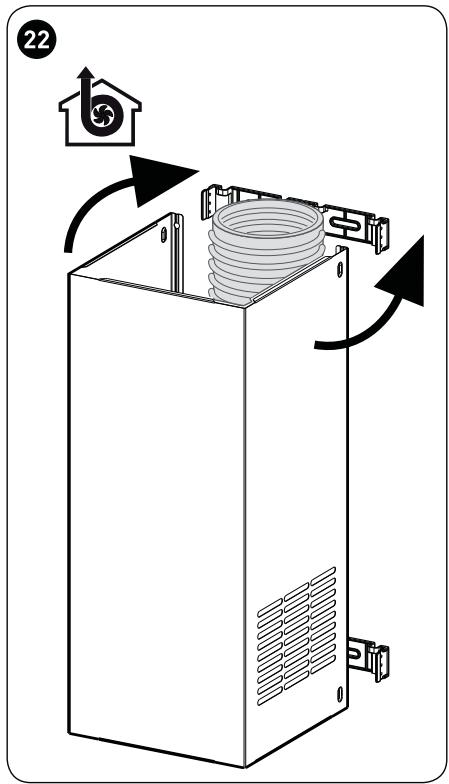

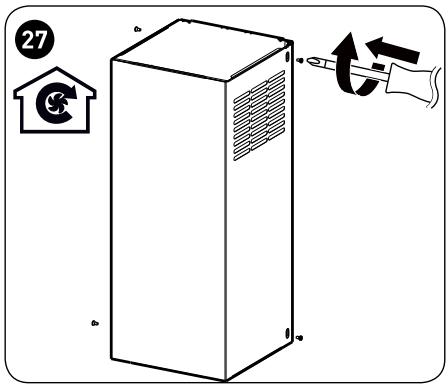

Illustrations 4 à 29.

Utilisation

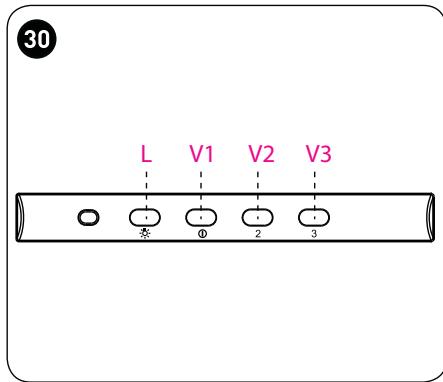

Tableau de commande

L Lumière

Allume et éteint l'installation d'éclairage.

V1 Moteur

Met en marche et arrête le moteur d'aspiration à vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

V2 Vitesse

Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

V3 Vitesse

Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant une période prolongée.

Nettoyage et entretien

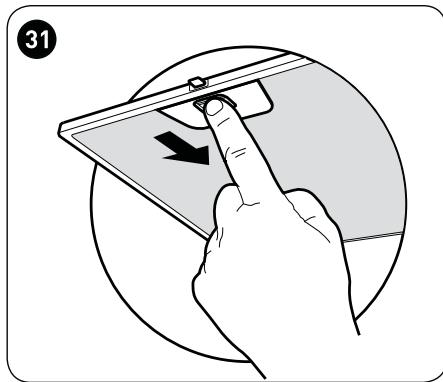

Filtres anti-graisse

Nettoyage des filtres anti-graisse métalliques auto-porteurs

Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense. - Retirer les filtres l'un après l'autre, en les poussant vers la partie arrêtée du groupe et en tirant simultanément vers le bas.

• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

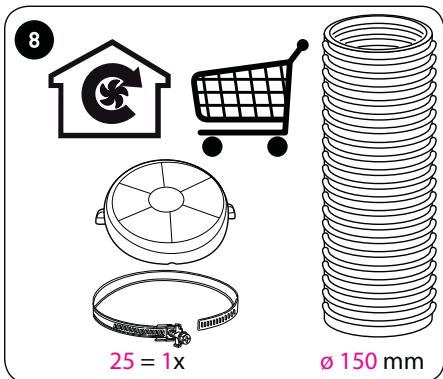

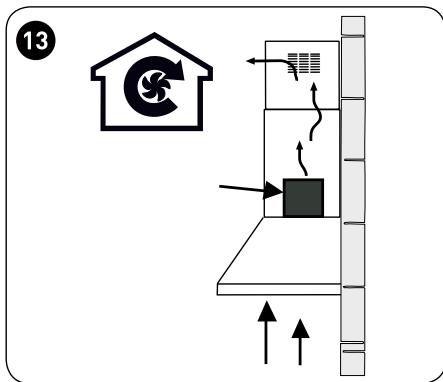

Version recyclage

Pour transformer la hotte version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

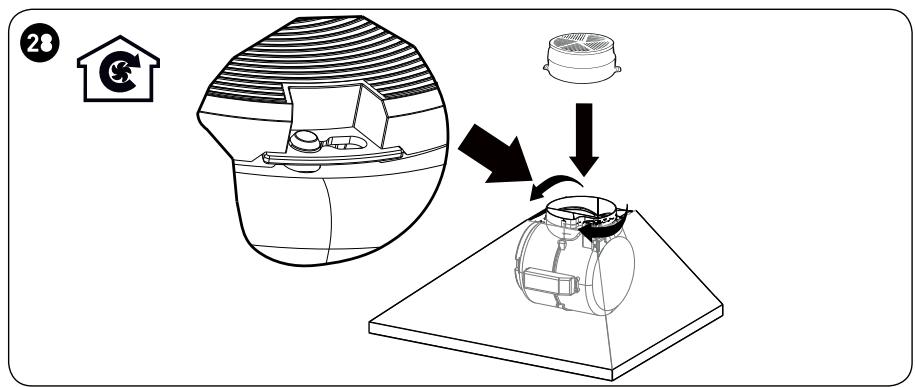

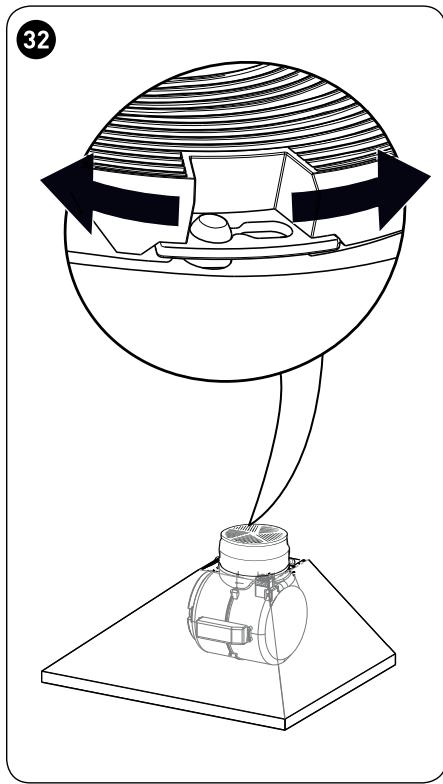

Installez le filtre à charbon actif (cassette)

• Vérifiez que le diamètre du filtre à charbon actif correspond à celui de la sortie d'évacuation. Si nécessaire, enlevez l'adaptateur de diamètre préalablement installé.
• Placez le filtre à charbon actif sur la sortie d'évacuation, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.

Installez le filtre à charbon actif (à découper)

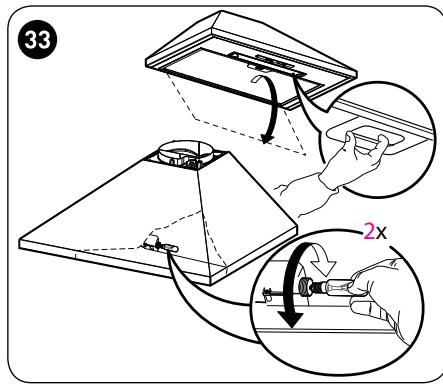

Pour installer le filtre à charbon actif, le filtre métallique doit être préalablement retiré. Pour ouvrir le filtre métallique, appuyez sur le dispositif de verrouillage, puis tirez le filtre vers le bas. - Placez le filtre pré-découpé au-dessus du filtre métallique. Maintenez-le en position à l'aide de baguettes métal (fournies selon les modèles). - Replacez le filtre métallique dans sa position initiale.

Remplacement des lampes

Lampes de 4 W - Retirer les filtres anti-graisse métalliques. - Dévisser les lampes et les remplacer par de nouvelles représentant les mêmes caractéristiques : E14 - 4W LED. Remonter les filtres anti-graisse métalliques.

Emballage et environnement

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage protègent votre machine contre les dommages susceptibles de survenir pendant le transport. Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique), ce qui signifie qu'en fin de vie, il ne doit pas être jeté avec les déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et coupez le câble électrique. Retirez ou détruisez les fermetures à bascule ou à ressort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Pour la sécurité des enfants, rangez vos jeunes enfants en lieu sûr jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.
