DH 90 X 367I - Campana extractora VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana
Marca	VALBERG
Modelo	DH 90 X 367I
Código de producto	958686
Dimensiones (An x Pr x Al)	900 mm (ancho) - dimensiones exactas no especificadas
Peso neto	7,5 kg
Alimentación	220-240 V ~ 50 Hz
Clase de protección eléctrica	II
Consumo de energía anual	84,7 kWh/año
Clase de eficiencia energética	D
Caudal de aire (min - max)	230 - 400 m³/h
Nivel sonoro (min - max)	52 - 64 dB(A)
Iluminación	2 x 4 W (LED, casquillo E14)
Potencia total asignada	113 W
Distancia mínima de instalación	650 mm por encima de la superficie de cocción
Diámetro de salida de evacuación	≥ 150 mm
Tipo de instalación	Evacuación o recirculación (filtro de carbón activo opcional)
Filtros antigrasa	Metálicos, lavables en lavavajillas (cada 2 meses)
Filtros de carbón activo	Recomendados para versión recirculación
Garantía	2 años (presentando el ticket de caja)

Preguntas frecuentes - DH 90 X 367I VALBERG

¿Cuál es la altura mínima de instalación de la campana sobre la encimera?

La distancia mínima de seguridad entre la superficie de cocción y la campana debe ser de al menos 650 mm.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa metálicos son lavables en lavavajillas. Se recomienda limpiarlos aproximadamente cada 2 meses de uso, o con más frecuencia en caso de uso intenso.

¿Cómo reemplazar la iluminación de la campana?

Para reemplazar las bombillas, primero retire los filtros antigrasa metálicos. Desenrosque las bombillas defectuosas y reemplácelas por bombillas de las mismas características: E14 - 4W LED. Luego vuelva a colocar los filtros.

¿Puedo usar la campana en modo recirculación sin evacuación exterior?

Sí, la campana se puede usar en versión recirculación. Debe instalar filtros de carbón activo (no incluidos) para filtrar los olores y devolver el aire purificado a la cocina.

¿Qué hacer si la campana hace ruido o vibra?

Verifique que la campana esté correctamente instalada y que los filtros estén limpios. Un ruido excesivo puede deberse a una obstrucción del conducto de evacuación o a filtros sucios. Asegúrese también de que el diámetro del tubo de evacuación sea de al menos 150 mm y que el recorrido sea lo más corto posible.

¿Cuál es la clase energética de esta campana VALBERG?

La campana DH 90 X 367I está clasificada D en eficiencia energética, con un consumo anual de 84,7 kWh.

¿Cómo ajustar la velocidad del motor?

El panel de control tiene tres velocidades: V1 para una aspiración silenciosa continua, V2 para una velocidad media adecuada para la mayoría de las cocciones, y V3 para una aspiración máxima en caso de vapores fuertes.

¿La campana es adecuada para cocinar con gas?

Sí, pero se requieren precauciones. Asegúrese de que la habitación esté bien ventilada y respete la distancia mínima de 650 mm. Nunca deje llamas vivas sin supervisión y evite flamear alimentos debajo de la campana.

¿Qué hacer en caso de avería o mal funcionamiento?

Consulte primero el manual para problemas comunes. Si el problema persiste, contacte al servicio posventa. No intente reparar el aparato usted mismo. Haga reemplazar el cable de alimentación dañado únicamente por el fabricante o el servicio técnico.

¿Cómo eliminar la campana al final de su vida útil?

No deseche el aparato en la basura doméstica. Llévelo a un punto de recogida selectiva de residuos eléctricos y electrónicos (RAEE) de acuerdo con la directiva 2012/19/UE. Inutilice el aparato cortando el cable antes de depositarlo.

MANUAL DE USUARIO DH 90 X 367I VALBERG

El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra*, que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.

*Previa presentación del comprobante de compra.

Campana extractora

Campana extractora

Campana de cocina

958683 - DH 60 W 367I

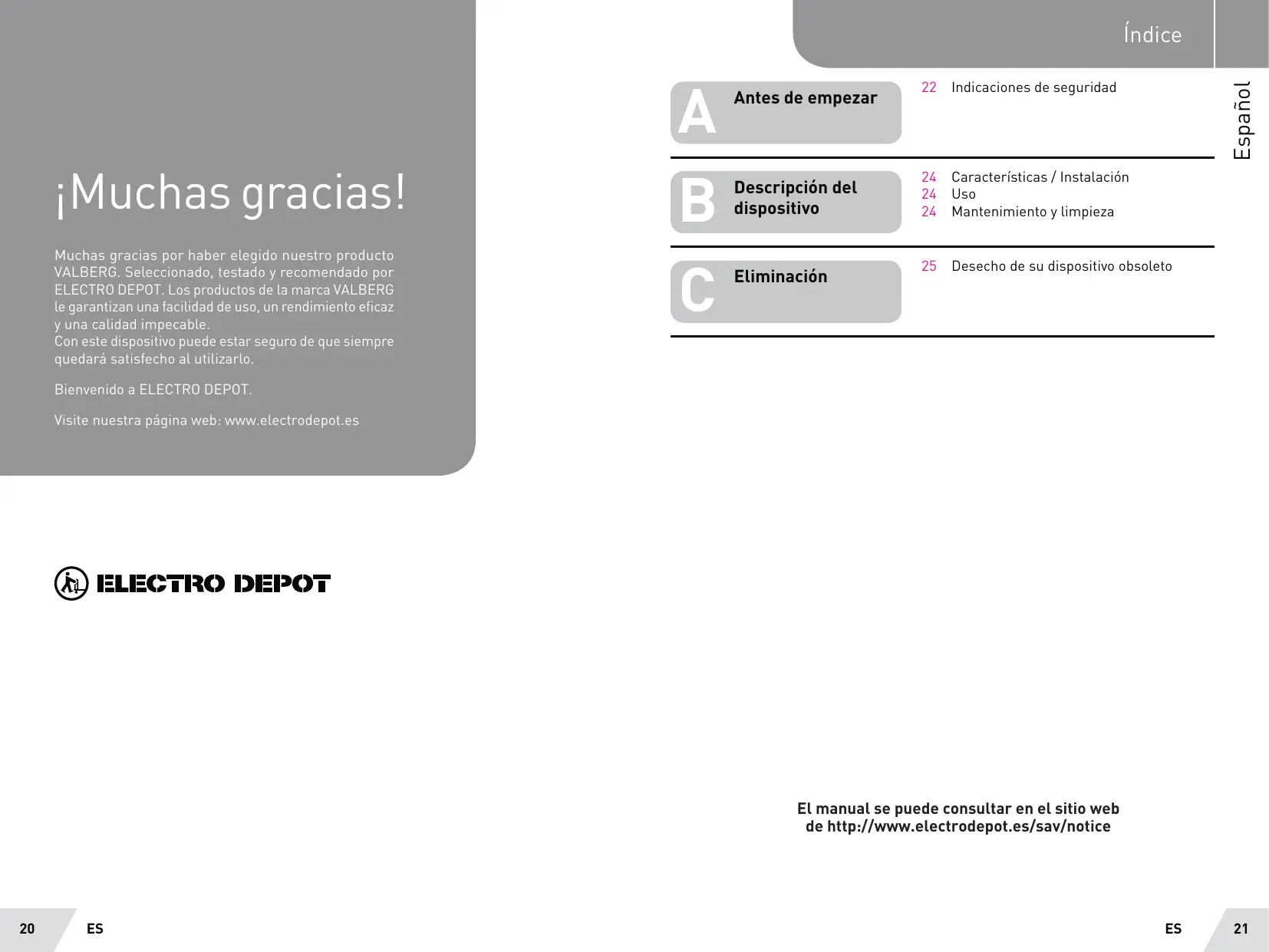

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionado, testado y recomendado por ELECTRO DEPOT. Los productos de la marca VALBERG le garantizan una calidad de uso, un rendimiento eficaz y una calidad impecable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo.

Bienvenido a ELECTRO DEPOT.

Visite nuestra página web: www.electrodepot.es

Antes de empezar

22 Indicaciones de seguridad

Descripción del

dispositivo

24 Características/Instalación

24 Uso

24 Mantenimiento y limpieza

Eliminación

25 Desecho de su dispositivo obsoleto

ELECTRO DEPOT

El manual se puede consultar en el sitio web

de http://www.electrodepot.es/sav/notice

Indicaciones de seguridad

POR FAVOR, LEA ESTE MANUAL CON DETENIMIENTO ANTES DE UTILIZAR EL DISPOSITIVO Y CONSÉRVELO PARA SU USO EN FUTURAS OCASIONES.

Instalación

• El fabricante declina toda responsabilidad en caso de daños debidos a una instalación incorrecta o no conforme a las normas del artículo
• III. La distancia mínima de seguridad entre la placa de cocción y la campana debe ser de 650 mm como mínimo (determinados modelos pueden instalarse a una altura inferior: se indica en los apartados "Dimensiones" e "Instalación").
• Compruebe que la tensión del suministro de red se corresponde con la indicada en la placa de datos del interior de la campana.
• Para los aparatos de clase, compruebe que la instalación eléctrica doméstica

dispone de puesta a tierra de acuerdo con la normativa vigente.

• III. 2 Conecte la campana a la salida de evacuación del aire con un tubo de diámetro igual o superior a 150 mm. El recorrido del tubo debe ser lo más corto posible.
• No conecte la campana a los conductos de evacuación de gases de combustión como calderas, chimeneas, etc.
• Si utiliza aparatos que no funcionan con electricidad en la habitación donde se ha instalado la campana (por ejemplo, aparatos de gas), deben disponer de un sistema de ventilación suficiente. Si la cocina no dispone de uno, realice una abertura que comunique con el exterior para garantizar la entrada de aire limpio. Para un uso correcto y sin riesgos, la presión máxima de la habitación no debe superar los 0,04 mbar.
• Si el cable de alimentación está dañado, el fabricante o el servicio técnico debe

rán reemplazarlo para evitar riesgos.

Uso

• La campana se ha diseñado exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• No utilice la campana en exceso.
• No deje las llamas vivas sin vigilancia cuando la campana está en uso.
• Ajuste la intensidad de la llama para que no sobresalga por los laterales de las sartenes.
• Controle las frituras ya que el aceite sobrecalentado podrá inflamarse. III. 3 No flamee alimentos debajo de la campana de cocina: ¡RIESGO DE INCENDIO!
• Este aparato no debe ser utilizado por las personas (incluidos los niños) con capacidades físicas, mentales y sensoriales reducidas, ni por las personas sin experiencia ni conocimientos técnicos, sin instrucciones de la persona responsable de su seguridad.
• Los niños no deben jugar

con el aparato.

• ATENCIÓN: las piezas accesibles pueden calentarse mucho si se utilizan aparatos de cocción.

Mantenimiento

• Antes de realizar cualquier tarea de mantenimiento, desenchufe la campana o desconecte el interruptor principal. Realice un mantenimiento exhaustivo y puntual de los filtros según las indicaciones recomendadas (riesgo de incendio).
• Para la limpieza de la superficie de la campana, utilice un paño húmedo y un poco de detergente líquido neutro.

Características

Producto

Mediciones realizadas según las normativas europeas N 65/2014 y 66/2014 de la Comisión Europea y la norma EN 61591.

	simpilo	valor	unidad
marca	Valberg
Identificacion del modelo	DH 60 W 367I - DH 60 K 367I - DH 60 X 367I - DH 90 X 367I
Cólico del producto	958683- 958684 - 958685 - 958686
Consumo de energia anual	AEChood	84,7	kWh /yr
Clase de eficiencia energetica		D
Eficiencia Fluidodinamica	FDEhood	6,3
Clase de eficiencia fluidodinamica		F
Eficiencia luminosa	LEhood	11,0	Lux/W
Clase de eficiencia luminosa		E
La eficiencia de filtracion de las grasas	GFEhood	75,1	%
Clase de eficiencia de filtracion de grasas		C
Flujo de aire a la velocidad minima durante el funcionaatorio normal		230	m³/h
Flujo de aire a velocidad Tmaxima durante el funcionaatorio normal		400	m³/h
Nivel de potencia acústica a velocidad minima en funcionaatorio normal	LwA	52	dB(A)
Nivel de potencia acústica a maxiima velocidad en funcionaatorio normal	LwA	64	dB(A)
Consumo de electricidad medido en modo "detener"	PD	0	W

Documentación técnica e información adicional

Electro-Depot, 1 Route de Vendeville, 59155 Faches-Thumesnil (Francia)	simpilo	valor	unidad
Índice de eficiência enerética	EEIhood	98,8
Factor de crescimiento en el tiempo	f	1,8
Flujo de aire medido en el punto de máximo rendimiento	QBEP	200	m3/h
La presión de aire medida en el punto de maxiima eficiency	PBEP	136	Pa
Energía electrónica de entrada medida en el punto de maxiima eficiency	WBEP	120	W
Illumínación promedio del sistema de iluminación en la superficie de coccción	Emiddle	90	Lux
Potencia nominal del sistema de iluminación	WL	8,0	W
Flujo de aire máximo	Qmax	400	m3/h

Característica técnicas	valor	Unidad
Voltaje nominal	220-240	V
Naturaleza de la corrente	~
Frecuencia asignada	50	Hz
Clase de protección electrica	II
Tipo de iluminación	E14 LED
Poder de iluminación	2 x 4	W
Illuminación reemplazable por el usuario	Si
Potencia del motor	105	W
Potencia total asignada	113	W
Peso neto	958683-958684-958685 : 7,0 / 958686 : 7,5	kg

Características/Instalación

Ilustraciones de

Uso

L Bombilla

Enciende y apaga la luz.

V1 Motor

Activa y desactiva el motor de aspiración a velocidad mínima para que el aire se renueve de forma silenciosa, en presencia de los vapores de cocción.

V2 Velocidad

Velocidad media para la mayoría de condiciones de funcionamiento, bajo la relación óptima entre el flujo de aire tratado y el nivel de ruido.

V3 Velocidad

Velocidad máxima para hacer frente a las emisiones máximas de vapor de cocción, incluso en periodos prolongados.

Mantenimiento y limpieza

Limpieza de los filtros antigrasa metálicos extraíbles

• Aptos para lavavajillas, deben lavarse cada 2 meses de trabajo o con mayor frecuencia en caso de uso intensivo. Retire los filtros uno antes del otro, empujando la parte posterior del grupo y tirando simultáneamente hacia abajo. Lave los filtros procurando no doblarlos y déjelos secar antes de volver a montarlos. Vuelva a montar los filtros procurando que el tirador quede en la parte visible externa.

Función del aire de circulación

Para transformar la campana versión evacuación en versión reciclaje, solicite filtros de carbón activo a su vendedor.

Instale el filtro de carbón activo (casete)

Verifique que el diámetro del filtro de carbón activo se corresponde con el de la salida de evacuación. - Si es necesario, quite el adaptador de diámetro previamente instalado. - Coloque el filtro de carbón activo sobre la salida de evacuación, después fíjelo girándolo en el sentido contrario a las agujas del reloj.

Instale el filtro de carbón activo (para URTAR)

• Para instalar el filtro de carbón activo, deben retirar previamente el filtro metálico.
• Para abrir el filtro metálico, presione sobre el dispositivo de cierre, después tire del filtro hacia abajo.
• Coloque el filtro precortado por encima del filtro metálico. Manténgalo en posición con la ayuda de varillas de metal (incluidas según los modelos).
• Vuelva a colocar el filtro metálico en su posición inicial.

Sustitución de las bombillas

• Bombillas de 4 W. Retire los filtros antigrasa metálicos.
• Retire las bombillas y sustitúyalas por otras nuevas con las mismas características: E14 - 4W - LED.
• Vuelva a montar los filtros antigrasa metálicos.

Embalaje y medioambiente

Cómo desechar los materiales del embalaje

Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.

Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por ello que su aparato, tal y como indica el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

Inutilice el aparato inmediatamente. Desconecte el enchufe de alimentación y corte el cable eléctrico. Retire o destruya los cierres de basculación o de resorte antes de desechar el aparato. Esto evitará que los niños puedan encerrarse en el aparato y poner así su vida en peligro.

Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
