Producttype	Afzuigkap
Merk	VALBERG
Model	HB 90 T VN WEC (ref. 949873)
Energie-efficiëntieklasse	B
Jaarlijks energieverbruik	68,5 kWh/jaar
Maximale luchtafvoer	650 m³/uur
Maximaal geluidsniveau	74 dB(A)
Aantal snelheden	3 snelheden + timer 5 minuten
Verlichting	LED, 3 W, lichtrendementklasse B
Vetfilter	Wasbaar (maandelijkse reiniging)
Koolstoffilter	Optioneel, jaarlijkse vervanging (niet inbegrepen)
Minimale afstand boven kookplaat	65 cm
Diameter afvoerkanaal	150 mm
Voeding	220-240 V, 50 Hz, geaard stopcontact
Afmetingen (breedte)	90 cm (model 90)
Onderhoud	Ontkoppelen voor reiniging; gebruik een zachte doek en milde zeep
Veiligheid	Aarding verplicht; niet onder de afzuigkap flamberen
Reserveonderdelen	LED-lampen max 1,5 W, filters (vet en koolstof)
Repareerbaarheid	Erkende klantenservice of gekwalificeerde technicus

Veelgestelde vragen - HB 90 T VN WEC VALBERG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm. Voor een optimaal resultaat plaatst u de afzuigkap tussen 65 en 75 cm boven de kookplaat.

Hoe installeer ik de afzuigkap zonder externe afvoer?

Als er geen externe afvoer beschikbaar is, kan de afzuigkap werken in recirculatiemodus. Installeer een actief koolstoffilter (niet meegeleverd) om geuren op te vangen. De installatiestappen zijn hetzelfde als voor de afvoermodus.

Hoe reinig ik de vetfilters?

De vetfilters moeten een keer per maand worden gereinigd. Verwijder ze door ze na het ontgrendelen naar beneden te trekken, was ze dan met warm zeepwater of in de vaatwasser. Droog ze grondig voordat u ze terugplaatst.

Hoe vaak moet ik het koolstoffilter vervangen?

Het koolstoffilter (niet inbegrepen) moet minstens een keer per jaar worden vervangen, of vaker afhankelijk van het gebruik. Het wordt geïnstalleerd door het met de klok mee te draaien op de afzuigkap.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst of het netsnoer goed is aangesloten. Als het lampje niet werkt, is de LED-lamp mogelijk doorgebrand. Vervang deze door een lamp van hetzelfde type (max 1,5 W). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de automatische timer?

Om de timer te activeren, drukt u tegelijkertijd op de toetsen « + » en « - » gedurende 1 seconde. Het scherm knippert en de afzuigkap stopt automatisch na 5 minuten, met een geluidssignaal.

De afzuigkap trilt hevig, wat te doen?

Controleer of de afzuigkap goed aan de muurbeugel is bevestigd. Als de ventilatorbladen beschadigd zijn of de motor niet goed vastzit, zet de afzuigkap dan uit en laat deze repareren door een professional.

Welk type lamp moet ik gebruiken voor vervanging?

Gebruik een LED-lamp van maximaal 1,5 W, van hetzelfde type als de originele. Verwijder de kap, draai de oude lamp los en vervang deze.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar houd een minimale afstand van 65 cm tussen de afzuigkap en de kookplaat. Daarnaast mag bij gelijktijdig gebruik met een gasapparaat de onderdruk in de ruimte niet meer dan 4 Pa bedragen.

Wat te doen bij storing of defect?

Raadpleeg eerst de probleemoplossingsgids in de handleiding. Als het probleem aanhoudt, probeer dan niet zelf te repareren. Neem contact op met de klantenservice of een gekwalificeerde technicus. De garantie van 2 jaar dekt fabricagefouten.

GEBRUIKSAANWIJZING HB 90 T VN WEC VALBERG

Bedankt dat u voor dit product van VALBERG hebt gekozen.

De producten van het merk VALBERG worden geselecteerd, getest en aanbevolen door ELECTRO DEPOT en zijn synoniem voor gebruiksgemak, betrouwbare prestaties en een onberispelijke kwaliteit.

Met dit toestel bent u er zeker van dat u tevreden zult zijn telkens u het gebruikt.

Welkom bij ELECTRO DEPOT.

Raadpleeg onze website: www.electrodepot.be

ELECTRO DEPOT

De gebruiksaanwijzingen kunnen tevens worden geraadpleegd op de website: http://www.electrodepot.be

Alvorens het toestel te gebruiken

22 Veiligheidsvoorschriften

Overzicht van het toestel

28 Beschrijving van het toestel

28 Technische eigenschappen

Gebruik van het toestel

30 Installatie

Praktische informatie

34 Onderhoud en reiniging 36 Probleemoplossingsgids 37 Afdanking van uw oud toestel

A | Alvorens het toestel te gebruiken

De fabrikant ziet af van elke aansprakelijkheid bij letsels die veroorzaakt worden aan personen of materiële schade door het niet-naleven van de onderhoudsinstructies en een niet passend gebruik van het toestel. Nadat u de verpakking van de verschillende onderdelen van het toestel verwijderd hebt, controleert u of ze in perfecte staat zijn. Indien u twijfels hebt hieromtrent, neemt u het toestel niet in gebruik en neemt u contact op met uw verkoper of een gekwalificeerde technicus.

Zorg er ook voor dat de verschillende types

verpakking (karton, plastic tassen, piepschuim, plakband, snoeren, enz.) buiten het bereik van kinderen blijven. Alvorens het toestel te gebruiken, controleert u of de stroomsterkte van uw elektriciteitsnet overeenstemt met de informatie op het identificatieplaatje van het toestel. Gelieve tijdens het gebruik van dit toestel de veiligheidsvoorschriften in acht te nemen.

BELANGRIJKE WAARSCHUWINGEN. Lees aandachtig deze voorschriften en bewaar ze voor latere raadpleging.

Veiligheidsvoorschriften

Gelieve aandachtig deze voorschriften te lezen alvorens het toestel te gebruiken. Bewaar deze gids goed.

• Let erop dat de op het toestel aangegeven spanning overeenstemt met uw elektrische voeding.

OPGELET: Om brandgevaar, elektrocutie of blessures te voorkomen, dient u steeds de volgende veiligheidsinstructies na te leven wanneer u een elektrisch toestel gebruikt.

• Controleer regelmatig de toestand van uw toestel. Gebruik het toestel niet wanneer het beschadigd is.
• Raak het toestel of de stekker niet aan met natte handen.
• Gebruik het toestel niet wanneer het voedingssnoer of de stekker beschadigd is.

Gebruik het toestel niet wanneer het gevallen of beschadigd is, wanneer het langere tijd buiten heeft gestaan of in het water gevallen is. Breng het toestel naar de dichtstbijzijnde klantendienst voor reparatie of afstelling.

• Trek noch draag het toestel met het voedingssnoer, gebruik het snoer niet als handvat, klem het snoer niet tussen een deur en trek het niet tegen boorden of scherpe hoeken.
• Plaats het toestel niet op het voedingssnoer.
• Zorg ervoor dat het snoer niet opgerold of verstrikt raakt. Houd het snoer uit de buurt van warme oppervlakken.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken. Wees voorzichtig wanneer u de stekker uit het stopcontact trekt.
• Gebruik enkel een gecertificeerd verlengsnoer met een amperage dat beantwoordt aan de normen die van kracht zijn in uw land. Een gecertificeerd verlengsnoer met een lager amperage kan oververhit raken.
• Let erop dat niemand struikelt over het snoer of het stopcontact.

Alvorens het toestel te gebruiken

OPGELET

Haal altijd de stekker uit het stopcontact of schakel de stroomschakelaar uit alvorens het toestel te reinigen.

• Als het voedingssnoer beschadigd is, moet het door de fabrikant, de klantendienst of een persoon met een vergelijkbare kwalificatie verrangen worden om elk risico te vermijden.
• Elke herstelling dient uitgevoerd te worden door de klantendienst of vergelijkbaar bevoegde personen.
• Alle elektriciteitswerken die vereist zijn in het kader van de installatie van het toestel dienen uitgevoerd te worden door een bekwame elektricien of een bevoegd persoon.
• Schakel het toestel uit en trek de stekker uit het stopcontact wanneer u het niet gebruikt.
• Gebruik het toestel niet in de buurt van ontvlambare materialen. Gebruik het toestel niet met andere accessoires dan degene die met het toestel meegeleverd worden.
• Dit toestel mag gebruikt worden door kinderen jonger dan 8 jaar en door personen met een lichamelijke, fysieke of mentale beperking, of zonder ervaring of de nodige kennis, mits ze onder toezicht staan of instructies gekregen hebben betreffende het veilige gebruik van het toestel en de gevaren inherent aan dit gebruik begrepen hebben.
• Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet

uitgevoerd worden door kinderen wanneer zij niet begeleid worden.

• Houd uw kinderen steeds in de gaten, zodat ze niet met het toestel spelen.
• Dit toestel is geen speelgoed. Wees bijzonder oplettend wanneer u het toestel gebruikt in het bijzijn van kinderen of huisdieren.
• Reinig het toestel nooit met ontvlambare vloeistoffen. De dampen kunnen leiden tot brand of ontploffing.
• Bewaar en gebruik geen benzine, dampen of brandbare vloeistoffen in de buurt van dit toestel. De dampen kunnen leiden tot brand of ontploffing.

Dit apparaat is bedoeld voor gebruik in huishoudelijke en andere vergelijkbare toepassingen, zoals:

• keukenhoeken voor winkelpersoneel, kantoren en andere professionele omgevingen
• boerderijen
• gebruik door klanten in hotels, motels en andere verblijfsomgevingen
• omgevingen van het type bed and breakfast.
• Tijdens het reinigen of herstellen van het product mag het toestel niet onder stroom staan. Hiervoor haalt u de stekker uit het stopcontact.
• Om brandgevaar, elektrocutie of andere verwondingen te voorkomen

A | Alvorens het toestel te gebruiken

Nederlands

mag het voedingsnoer of de stekker nooit in water of een ander vloeistof gedompeld worden.

• Reinig de dampkap en de filter regelmatig, om ervoor te zorgen dat ze goed en doeltreffend blijven werken.
• Volg tijdens het reinigen nauwgezet de instructies in deze gids, om brandgevaar te voorkomen.
• Zorg ervoor dat de ruimte waarin de dampkap zich bevindt correct verlucht is via luchtopeningen, vooral wanneer in dezelfde ruimte tegelijkertijd ook toestellen op gas of andere brandstoffen gebruikt worden.
• De aangezogen lucht mag in geen geval afgevoerd worden in een luchtstroom die gas of andere brandstoffen bevat.
• Volg de van kracht zijnde voorschriften inzake luchtafvoer.
• Flambeer geen voedingsmiddelen onder de dampkap.

OPGELET: Bepaalde toegankelijke delen van het toestel, evenals die van kooktoestellen die tegelijk gebruikt worden, kunnen heet worden.

OPGELET

Risico op elektrocutie: sluit het toestel enkel aan op een stopcontact met een correcte aarding. Vraag ingeval van twijfel raad aan een gekwalificeerde elektricien.

• Het niet-naleven van deze instructies leidt tot branden, elektrocutiegevaar en kan de dood tot gevolg hebben.
• De minimale afstand tussen de kookplaat en de dampkap moet 65 cm bedragen (zie de installatie-instructies in deze gids).
• Installeer de uitgang van de buis bij voorkeur niet in de richting van de wind, om te voorkomen dat de lucht terugstroomt.

Maak de elementen van de uitgang van de buis goed vast. - Met het oog op een goede luchtafvoer mag de buis niet te veel bochten bevatten. - Raadpleeg de onderstaande paragrafen voor informatie over de installatie, de manipulatie, het onderhoud en de afdanking van het toestel.

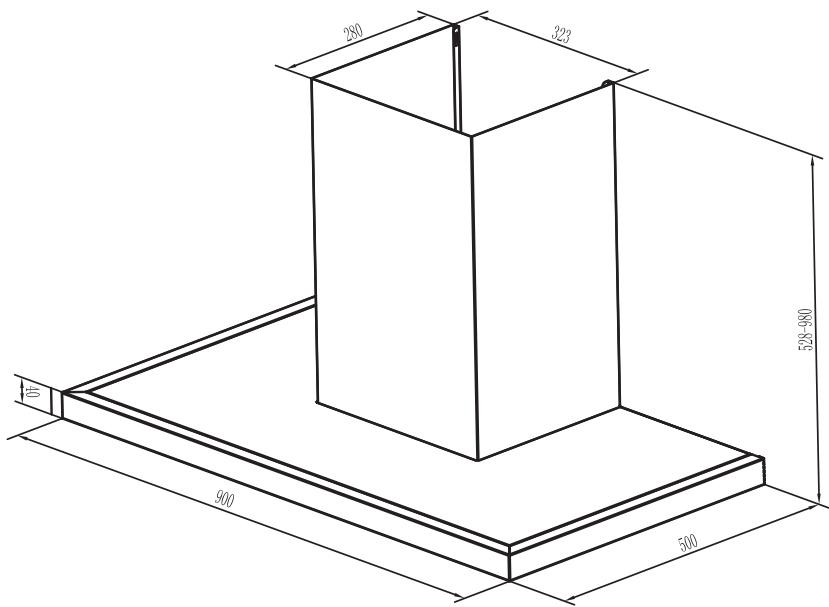

Beschrijving van het toestel

Technische specificaties

Merk	VALBERG
Referentie	949873 (HB 90 TVN WEC)
Jaarlijks energieverbruik (kwh/jaar)	68,5
Tijdstoenamefactor (f)	1,6
Energie-efficiëntie-index (EEIhoad)	68,4
Energie-efficiëntieklasse	B
Hydrodynamische efficiëntie	21,4
Hydrodynamische efficiëntieklasse	C
Lichtrendement (lux/W)	27,2
Lichtrendementklasse	B
Vetfilteringsefficiëntie	73,7 %
Vetfilteringsefficiëntieklasse	D
Gemeten luchtdebiet op het Beste-efficiëntiepunt (m3/u)	369,8
Gemeten luchtdruk op het Beste-efficiëntiepunt (Pa)	316
Maximaal luchtdebiet (m3/u)	650
Luchtdebiet op minimum snugelid bij normaal gebruik (m3/u)	370,2
Luchtdebiet op maximum snugelid bij normaal gebruik (m3/u)	619,3
Luchtdebiet in de intensieve modus (m3/u)	-
Gemeten elektrisch opgenomen vermogen op het Beste-efficiëntiepunt (W)	151,4
Nominaal vermogen van het verlichtingssystem (W)	3,0
Gemiddelde verlichting van het verlichtingssystem op het kookoppervlak (lux)	82
Gewogen geluidsniveau op minimum snugelid bij normaal gebruik (dB)	70
Gewogen geluidsniveau op maximum snugelid bij normaal gebruik (dB)	74
Gewogen geluidsniveau in intensieve modus (dB)	-
Energieverbruik in de stand “uit” (W)	0,41 (elektrisch)0 (mechanisch)
Energieverbruik in de stand “stand-by” (W)	-
De hierboven aangegeven waarden+zijn getest en berekend overeenkomstig de wetgeving UE65-2014, UE66-2014.

Installatie

Voorbereiding van de installatie

1. Als de ruimte waarin de dampkap geïnstalleerd wordt over een opening naar buiten beschikt, volgt u de richtlijnen hieronder om de dampkap aan te sluiten op een luchtafvoerbuis (geëmailleerde, aluminium flexibele buis of een buis van een ander niet-ontvlambaar materiaal, met een interne diameter van 150 mm).

1. Schakel de dampkap uit en haal de stekker uit het stopcontact.

1. Voor een optimale afzuiging moet de dampkap op een afstand van 65 tot 75 cm boven de kookplaat aangebracht worden.

Installatie met opening naar buiten

OPGELET

Gelieve rekening te houden met alle waarschuwingen in deze handleiding, vooral diegene die betrekking hebben op de luchtafvoer naar buiten.

WAARSCHUWING:

Het niet-naleven van de volgende instructies inzake de installatie en de bevestiging van het toestel en de schroeven kan elektrocutiegevaar met zich meebrengen.

Wanneer de dampkap en een kooktoestel op een andere energie dan elektriciteit tegelijk functioneren, mag de negatieve druk in de kamer niet hoger liggen dan 4 Pa (4× 10^-5 bar).

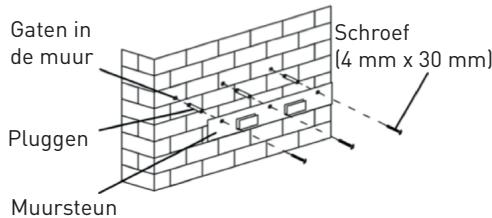

Boor 3 gaten van 8mm in de muur op de plaats waar u de muursteun wenst aan te brengen. Bevestig hem met de meegeleverde schroeven en pluggen.

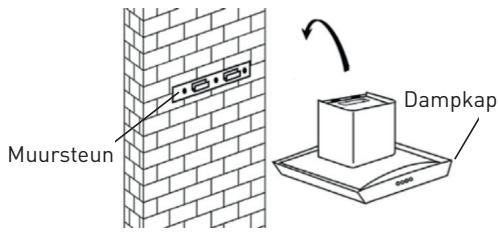

• Til de dampkap op en bevestig ze op de muursteun.

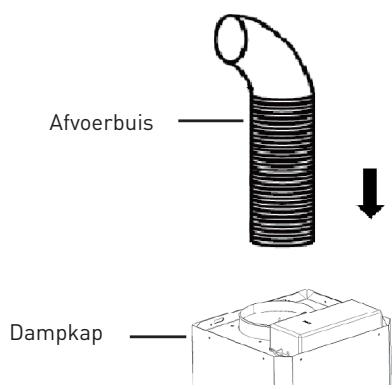

• Verbind de afvoerbuis met de terugslagklep (zie het schema hieronder).

Installatie van de schoorsteen

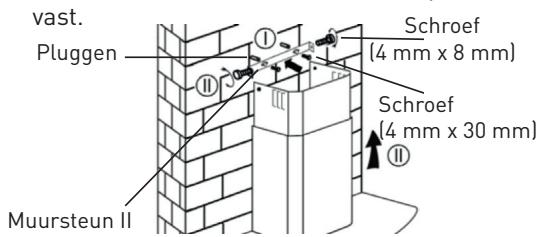

Voor de glazen en T-vormige modellen

Laat het bovenste deel van de schoorsteen in de binnenkant van het onderste deel glijden.

Daarna trekt u het bovenste gedeelte naar boven tot op de gewenste hoogte.

Zodra de schoorsteen de gewenste hoogte heeft, maakt u de twee delen op elkaar vast, zoals hieronder weergegeven.

Bovenste gedeelte van de schoorsteen Onderste gedeelte van de schoorsteen

Boor 2 gaten van 8 mm voor muursteun II. Bevestig hem op de muur met de 2 meegeleverde schroeven. Breng de schoorsteen aan op de dampkap en maak beide elementen met 2 schroeven op elkaar vast.

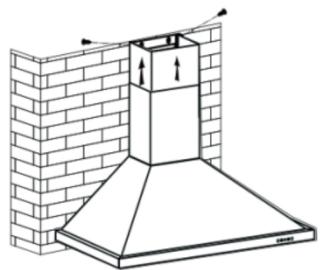

Voor torenmodellen

Laat het bovenste deel van de schoorsteen in de binnenkant van het onderste deel glijden. Daarna trekt u het bovenste gedeelte naar boven tot op de gewenste hoogte.

Maak het onderste deel van de schoorsteen vast met 2 schroeven van 4 mm x 8 mm.

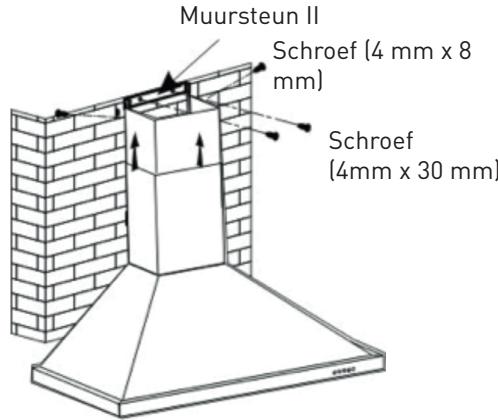

Boor 2 gaten van 8 mm voor muursteun II. Bevestig hem op de muur met de 2 meegeleverde schroeven.

Breng de schoorsteen aan op de dampkap en maak beide elementen met 2 schroeven op elkaar vast.

Regel de hoogte van de schoorsteen en bevestig de twee delen op muursteun I met 2 schroeven van 4 mm x 8 mm zoals hieronder weergegeven.

Muursteun I

Installatie zonder opening naar buiten

Als de ruimte waarin de dampkap geïnstalleerd wordt niet over een opening naar buiten beschikt, moet er geen afvoerbuis gebruikt worden.

De installatie-instructies zijn grotendeels dezelfde als die in het vorige hoofdstuk.

Er kan een actieve koolstoffilter geïnstalleerd worden om geuren op te vangen. Ga hierbij als volgt te werk: verwijder de vetfilter door hem naar beneden te trekken, nadat u hem gedeblokkeerd hebt.

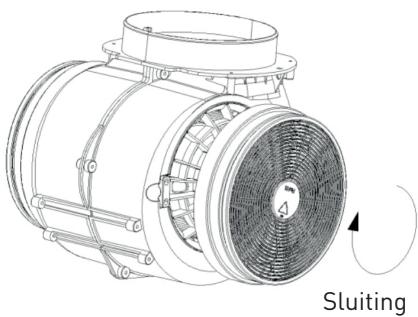

Breng de koolstoffilter aan in de dampkap door in wijzerzin te draaien. Doe hetzelfde met de tweede filter. Breng de vetfilter opnieuw aan.

OPMERKINGEN:

• Zorg ervoor dat de filter goed vastgemaakt is. Zo niet kan hij loskomen, hetgeen risico's met zich meebrengt.
• De installatie van een koolstoffilter vermindert het afzuigvermogen van de dampkap.

BEDIENINGSPANEEL

De dampkap schakelt automatisch in standby-modus wanneer ze wordt aangesloten op het elektriciteitsnet.

Start/Stop-knop

Met deze toets kunt u het afzuigen starten en stoppen.

+ Snelheidsverhogingsknop

Met deze toets kunt u de snelheid van de ventilator verhogen.

Snelheidsverlagingsknop

Met deze toets kunt u de snelheid van de ventilator verlagen.

Verlichtingsknop

8 Digitaal weergavescherm

Dit scherm geeft de verschillende snelheden weer: '1' voor het langzame niveau, '2' voor het gemiddelde niveau en '3' voor het snelle niveau.

TIJDSCHAKELAAR

Druk op de toetsen + en - gedurende 1 seconde. Het weergavescherm begint daarna te knipperen en het toestel begint automatisch af te tellen vanaf 5 minuten. Op het einde van deze termijn worden de motor en het licht van de dampkap automatisch uitgeschakeld en klinkt gedurende een seconde een geluidssignaal.

Onderhoud en reiniging

Alvorens de dampkap te onderhouden of te reinigen schakelt u de dampkap uit en haalt u de stekker uit het stopcontact.

Dagelijkse reiniging

Om het toestel te reinigen gebruikt u een zachte doek gedrenkt in lauw water met een beetje zeep of gemengd met een onderhoudsproduct. Gebruik in geen geval staalwol, bijtende chemische producten of harde borstels.

Maandelijkse reiniging van de vetfilters

OPGELET: Door de filter een keer per maand te reinigen voorkomt u brandgevaar. Het door deze filter opgevangen vet en stof heeft een rechtstreekse invloed op de werking van de dampkap. Het is dus belangrijk dat de dampkap regelmatig gereinigd wordt met een reinigingsproduct voor huishoudtoestellen, omdat de vetresten mogelijk ontvlambaar zijn.

Jaarlijkse vervanging van de actieve koolstoffilter (niet inbegrepen)

Deze filter, die geuren opvangt, mag enkel geïnstalleerd worden op dampkapmodellen met luchtfiltering (d.w.z. zonder afvoer naar buiten). Hij moet minstens een keer per jaar vervangen worden, naargelang de gebruiksfrequentie van de dampkap.

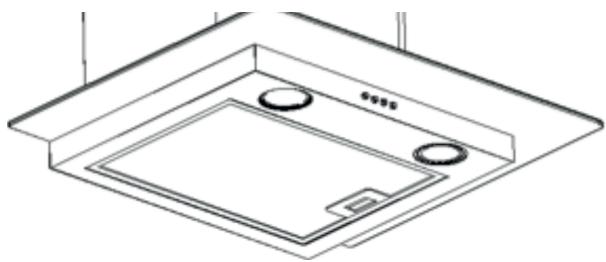

Vervanging van de lampen:

1. Schakel de dampkap uit en trek de stekker uit het stopcontact.
2. Verwijder de kap van de gloeilamp.
3. Verwijder de gloeilamp.
4. Vervang ze door een gloeilamp van hetzelfde type en met dezelfde specificaties.
5. Led-gloeilampen (max. 1,5 W)

Probleemoplossingsgids

Problemen	Oorzaken	Oplossingen
Hetlicht van de dampkapogaat aan, maar de ventilatiewerkt Niet.	De schroeven van deventilator�zijn geblokkeerd.De motor is beschadigd.	Schakel de dampkap uitenaat ze enkel herstellendoor de klantendienst of eengekwalificierde persoon.
Noch hetlicht noch deventilatie werkt.	De gloeilamp is stuk.	Vervang ze door eengloeilamp metdezelfdesepecificaties.
	Het voedingsssnoer is Nietgoed aangesloten.	Trek de stekker uithetstopcontact en sluit hemvervolgens opnieuw aan.
Hettoestel trilt heftig.	De schroeven van deventilator�zijn beschadigd.	Schakel de dampkap uitenaat ze enkel herstellendoor de klantendienst of eengekwalificierde persoon.
	De motor van de ventilatorstaat Niet goed vast.	Schakel de dampkap uitenaat ze enkel herstellendoor de klantendienst of eengekwalificierde persoon.
	De dampkap is Niet correctvastgemaakt.	Maak ze los en controllerof de muursteun correctgeinstalleerd is.
Hetzuigvermogen lijktonvoldoende te+zijn.	De kookplaat is te ververwijderd van de dampkap.	Controler dat de dampkapzich op een afstand van 65tot 75 cm van de kookplaatbehindt en pas indien nodigde hoogte ervan aan.

Afdanking van uw oud toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar het plaatselijk recyclagecentrum gebracht moet worden. De recyclage van afval vormt een belangrijke bijdrage tot de bescherming van het milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

• op vertoon van kassabon.

GARANTIEVOORWAARDEN

DE
