GR 60 T VN WEC - Hotte aspirante VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	VALBERG
Modèle	GR 60 T VN WEC
Référence	949860
Alimentation électrique	220-240 V, 50/60 Hz
Puissance totale	68 W
Puissance moteur	65 W
Éclairage	2 x LED 1,5 W
Débit d'air maximal	268 m³/h
Classe d'efficacité énergétique	C
Classe d'efficacité fluidodynamique	E
Classe d'efficacité lumineuse	B
Classe d'efficacité de filtration des graisses	D
Niveau sonore (vitesse min)	56 dB
Niveau sonore (vitesse max)	62 dB
Filtre à graisses	Aluminium, lavable mensuellement
Filtre à charbon actif	Optionnel, changement annuel
Programmateur	Électronique avec minuterie (5 min)
Distance minimale table de cuisson	65 cm
Garantie	2 ans
Consommation annuelle d'énergie	33,7 kWh/an
Mode d'installation	Intégré dans meuble, évacuation ou recyclage

FOIRE AUX QUESTIONS - GR 60 T VN WEC VALBERG

Comment installer la hotte GR 60 T VN WEC ?

L'installation nécessite de retirer le filtre à graisses, percer une ouverture dans le meuble aux dimensions appropriées, passer le câble électrique, fixer la hotte à l'aide des vis de support, puis remonter le cadre du ventilateur. Assurez-vous que la distance minimale avec la table de cuisson est de 65 cm.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Vous devez installer un filtre à charbon actif (non fourni) qui piège les odeurs. Notez que cela réduit la puissance d'aspiration.

Comment nettoyer le filtre à graisses ?

Le filtre à graisses en aluminium doit être lavé mensuellement avec un produit nettoyant doux ou au lave-vaisselle. Un nettoyage régulier prévient les risques d'incendie.

Comment remplacer le filtre à charbon ?

Le filtre à charbon actif se remplace au moins une fois par an. Pour le changer, retirez le filtre à graisses, déclipsez l'ancien filtre à charbon, montez le nouveau en tournant dans le sens des aiguilles d'une montre, puis remettez le filtre à graisses.

Que faire si la hotte vibre fortement ?

Vérifiez que la hotte est correctement fixée au meuble. Si les hélices sont abîmées ou le moteur mal fixé, éteignez l'appareil et contactez le service après-vente.

Comment remplacer une ampoule LED ?

Débranchez la hotte, retirez le cache de l'ampoule, enlevez l'ancienne ampoule et remplacez-la par une ampoule LED de mêmes spécifications (1,5 W max). Revissez le cache.

La puissance d'aspiration semble faible, que faire ?

Vérifiez que la distance entre la hotte et la table de cuisson est comprise entre 65 et 75 cm. Assurez-vous que le filtre à graisses est propre et que le conduit d'évacuation n'est pas obstrué.

Comment utiliser la minuterie ?

Appuyez simultanément sur les touches + et - pendant 1 seconde. L'écran clignote et la hotte s'arrête après 5 minutes, avec un signal sonore.

Quels sont les niveaux de vitesse disponibles ?

La hotte propose 3 vitesses : 1 (lent), 2 (moyen), 3 (rapide). Utilisez les touches + et - pour les sélectionner.

Comment mettre au rebut la hotte en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de tri local (symbole DEEE). Le recyclage contribue à la protection de l'environnement.

MODE D'EMPLOI GR 60 T VN WEC VALBERG

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Avertissements 5 Consignes de sécurité

Aperçu de l'appareil

10 Description de la hotte 11 Spécifications techniques

Utilisation de l'appareil

12 Consignes pour l'installation murale 13 Installation sans ouverture vers l'extérieur 14 Consignes d'utilisation

Informations pratiques

15 Entretien et nettoyage de votre appareil 16 Guide de dépannage 17 Mise au rebut de votre ancien appareil

Veuillez lire attentivement ce guide d'utilisation avant d'utiliser votre hotte aspirante.

Conservez-le afin de pouvoir le consulter ultérieurement.

Avertissements

• Le fabricant décline toute responsabilité en cas de blessures causées à des personnes ou de dommages matériels dus au non-respect des instructions d'entretien et à une utilisation inappropriée de l'appareil. Après avoir retiré l'emballage des différentes pièces de l'appareil, vérifiez qu'elles sont en parfait état. Si vous avez des doutes à ce sujet, n'utilisez pas l'appareil et adressez-vous à votre vendeur ou à un technicien qualifié.

Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrène, rubans adhésifs, liens, etc.) restent hors de portée des enfants. Ces éléments présentent un risque

potentiel. Avant d'utiliser l'appareil, vérifiez que le courant de votre secteur correspond à celui indiqué sur la plaque signalétique de l'appareil. - Quand vous utilisez cet appareil, veuillez suivre les consignes de sécurité ci-après.

Mises en garde importantes

Lisez attentivement ces consignes et conservez-les afin de pouvoir les consulter ultérieurement.

Consignes de sécurité

• Avant d'utiliser cet appareil, lisez attentivement le guide d'utilisation. Conservez ce guide avec soin.
• Vérifiez tout d'abord que la tension indiquée sur l'appareil correspond à votre alimentation électrique.

Avertissement : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, veillez à toutes suivre les principales consignes de sécurité ci-après quand vous utilisez un appareil électrique.

• Vérifiez régulièrement l'état de votre appareil. N'utilisez pas l'ordinateur s'il est endommagé.
• Ne manipulez pas l'appareil ni la prise avec les mains mouillées.
• N'utilisez pas l'appareil si le cordon d'alimentation ou la prise sont endommagés. N'utilisez pas l'appareil s'il est tombé, est endommagé, est resté dehors ou est

tombé dans l'eau. Retournez l'appareil au service après-vente le plus proche pour qu'il soit réparé ou réglé.

• Ne tirez pas et ne portez pas l'appareil par le cordon d'alimentation, n'utilisez pas le cordon comme poignée, ne coincez pas le fil dans une porte et ne le tirez pas le long de bords ou d'angles acérés.
• Ne posez pas l'appareil sur le cordon d'alimentation. Ne laissez en aucune façon le cordon s'enrouler ou s'emmêler. Tenez le cordon éloigné des surfaces chaudes.
• Ne débranchez pas la fiche en tirant sur le cordon. Pour l'ôter, prenez-la en main et retirez-la prudemment de la prise murale. Utilisez uniquement une rallonge certifiée avec un ampérage répondant aux normes en vigueur dans votre pays. Une rallonge certifiée avec un ampérage inférieur

risque de surchauffer. Veillez à ce que personne ne trébuche sur le cordon ou la prise.

ATTENTION

Débranchez toujours le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Toute réparation doit être effectuée par le service après-vente ou des personnes de qualification similaire.
• Tous les travaux électriques requis dans le cadre de l'installation de cet appareil doivent être effectués par un électricien qualifié ou une personne compétente.
• Éteignez et débranchez l'appareil lorsque vous ne l'utilisez pas.
• N'utilisez pas l'appareil près de matériaux inflammables.
• N'utilisez pas d'autres accessoires que ceux fournis avec l'appareil.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de connaissances, à condition d'être correctement surveillés ou que des instructions relatives à l'utilisation de l'appareil en toute sécurité leur aient été fournies et que les risques encourus soient compris.
• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.
• Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas un jouet. Soyez particulièrement vigilant(e) lorsque vous utilisez l'appareil en présence d'enfants ou d'animaux domestiques.
• Ne nettoyez jamais l'appareil avec des liquides inflammables.
• Les vapeurs risqueraient de provoquer un incendie ou une explosion.
• Ne stockez pas et n'utilisez pas d'essence, de vapeurs ou de liquides inflammables à proximité de cet appareil. Les vapeurs peuvent entraîner un incendie ou une explosion.

Cet appareil est destiné à être utilisé pour des applications domestiques ou similaires, telles que :

• les coins-cuisine réservés au personnel dans des magasins, des bureaux et d'autres environnements professionnels ;
• des fermes ;
• une utilisation par des clients dans des hôtels, motels et d'autres environnements à caractère résidentiel ;
• des environnements de type chambres d'hôtes.
• Toute opération de nettoyage ou intervention sur le produit doit se faire hors alimentation. Pour cela, la fiche d'alimentation doit être débranchée de la prise de courant.
• Pour éviter tout risque d'incendie, d'électrocution ou de blessure corporelle,

ne plongez jamais le cordon d'alimentation ou la fiche dans de l'eau ou tout autre liquide.

• Veuillez nettoyer la hotte et le filtre régulièrement, afin de garantir leur bon fonctionnement et leur efficacité.
• Nettoyez l'appareil en suivant soigneusement les consignes contenues dans ce guide, afin de prévenir tout risque d'accident.
• Veillez à ce que la pièce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'aération, surtout lorsqu'elle est utilisée en même temps que des appareils à gaz ou fonctionnant avec d'autres combustibles.
• L'air aspiré ne doit en aucun cas être évacué dans un flux d'air où du gaz ou autres combustibles sont présents. Veillez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.
• Ne faites pas flamber des aliments sous la hotte.

ATTENTION

Certaines parties accessibles de l'appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuvent devenir chaudes.

Risque d'électrocution : ne branchez l'appareil que sur une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à un électricien qualifié.

• Le non-respect de ces consignes pourrait entraîner un incendie, une électrocution, voire la mort.
• La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (référez-vous aux consignes d'installation dans le guide).
• Il est préférable de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer. Fixez bien les composantes de la sortie du tuyau. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coupé de trop nombreuses fois.
• Référez-vous aux paragraphes ci-après pour les informations relatives à l'installation, à la manipulation, à l'entretien et à la mise au rebut de l'appareil.

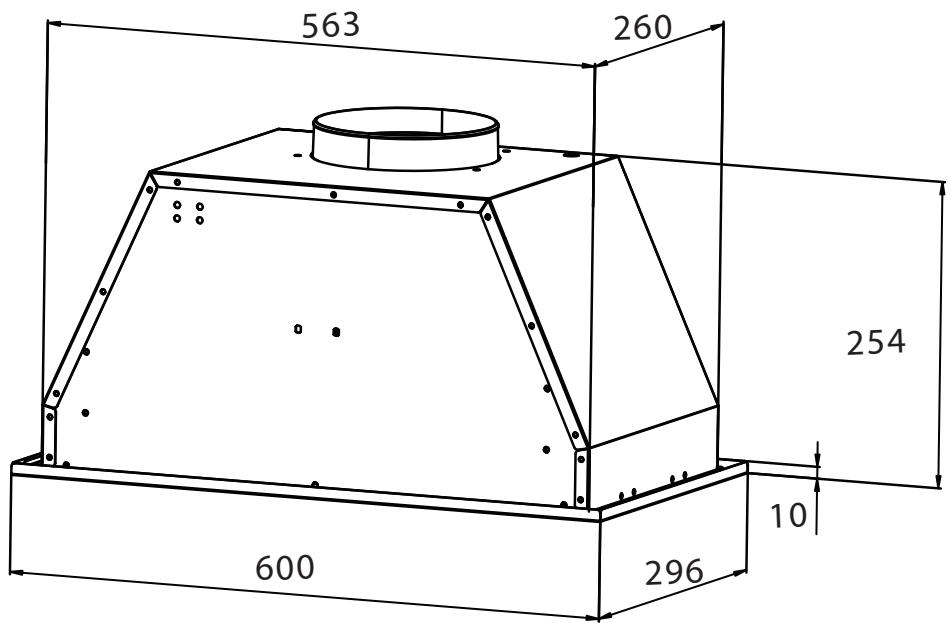

Description de la hotte

Référence	GR 60 T VN WEC (BX2-6-C3E6X03)
Débit d'air maximal	268 m³/h
Puisance totale	68 W
Puisance du moteur	65 W
Éclairage LED	2 x 1,5 W
Alimentation	CA 220-240 V
Fréquence	50/60 Hz
Filtres	1 filtré en-aluminium
Programmateur	Électronique

Marque	VALBERG
Référence	949860 (GR 60 T VN WEC)
Consommation d'énergie annuelle (kWh/an)	33,7
Facteur d'accroissement dans le temps (f)	1,7
Indice d'efficacité énergétique (EEIhood)	75,1
Classe d'efficacité énergétique	C
Efficacité fluidodynamique	8,9
Classe d'efficacité fluidodynamique	E
Efficacité lumineuse (lux/W)	21,3
Classe d'efficacité lumineuse	B
Efficacité de filtration des graisses	74,1
Classe d'efficacité de filtration des graisses	D
Débit d'air mesuré au point de rendement maximal (m3/h)	143,6
Pression d'air mesurée au point de rendement maximal (Pa)	113
Débit d'air maximal (m3/h)	268,3
Débit d'air à la vitesse minimale en fonctionnement normal (m3/h)	182
Débit d'air à la vitesse maximale en fonctionnement normal (m3/h)	260,3
Débit d'air en mode intensif (m3/h)	-
Puisance électrique à l'entrée mesurée au point de rendement maximal (w)	50,8
Puisance nominale du système d'éclairage (w)	3
Éclairament moyen du système d'éclairage sur la surface de cuisson (lux)	64
Niveau sonore pondéré à la vitesse minimale en fonctionnement normal (db)	56
Niveau sonore pondéré à la vitesse maximale en fonctionnement normal (db)	62
Niveau sonore pondéré en mode intensif (db)	-
Consommation d'énergie en mode « arrêt » (w)	0,41 (électrique) 0 (mécanique)
Consommation d'énergie en mode « veille » (w)	-
Les valeurs ci-dessus sont testées et calculées selon la réglementation UE65-2014, UE66-2014.

Consignes pour l'installation murale

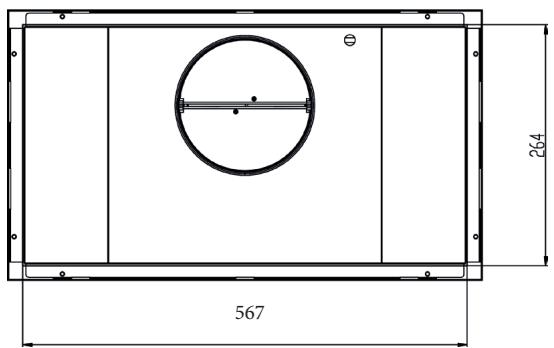

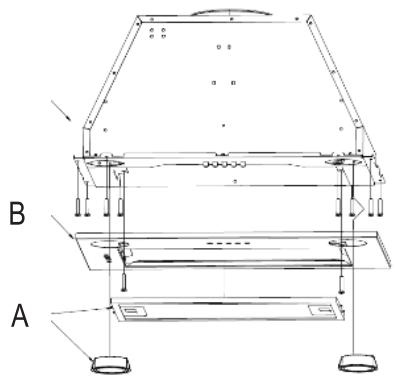

Préparation de l'installation

1) Retirez le filtre à graisses en métal (A). 2) Faites une ouverture dans le bas de tout meuble de cuisine, en respectant bien les dimensions indiquées sur le schéma ci-dessous :

3) Percez un trou dans le meuble, qui servira à faire passer le câble électrique de l'appareil. Retirez les vis qui fixent le cadre (B) du ventilateur à la hotte, puis dévissez les 2 ampoules. Vérifiez que les 2 dispositifs de soutien (clips) situés des 2 côtés de la hotte sont bien adaptés à l'épaisseur de la surface sur laquelle la hotte sera montée. Si ce n'est pas le cas, réglez-les au moyen des vis. 4) Soulevez la hotte jusqu'au niveau de l'ouverture que vous avez faite durant l'étape 2, puis passez le câble électrique dans le trou percé lors de l'étape 3.

Remarque importante : ne branchez pas encore le câble sur le secteur à ce stade.

5) Insérez complètement la hotte dans l'ouverture faite durant l'étape 2. Si vous comptez raccorder la hotte à un conduit extérieur, fixez alors le tuyau du conduit sur le dispositif de raccordement de la hotte. - Pendant qu'une personne soutient la hotte, l'autre personne doit visser à fond les vis de support dans le meuble de cuisine, en les faisant passer à travers les trous situés sur le coffrage extérieur de la hotte. Réinstallez ensuite le cadre (B) du ventilateur, en le fixant avec les 2 vis, puis revissez les 2 ampoules. 6) Réinstallez le filtre à graisses.

Installation sans ouverture vers l'extérieur

Si la pièce dans laquelle la hotte sera installée ne dispose pas d'une ouverture de ventilation vers l'extérieur, il n'est pas nécessaire d'utiliser de gaine d'évacuation. Les consignes d'installation sont toutefois similaires à celles qui figurent dans le chapitre précédent.

Un filtre à charbon actif peut être installé pour piéger les odeurs. Pour ce faire, retirez d'abord le filtre à graisses en le tirant vers le bas, après l'avoir débloqué.

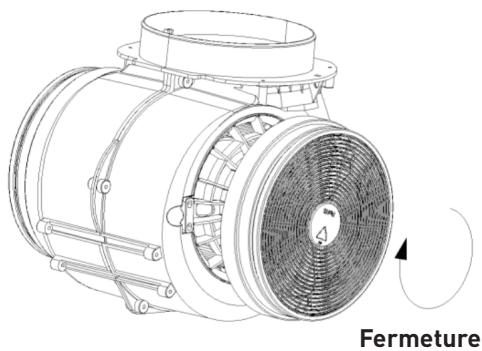

Montez le filtre à charbon sur la hotte en le tournant dans le sens des aiguilles d'une montre. Procédez de la même manière pour le deuxième filtre. Remettez le filtre à graisses.

REMARQUE

Assurez-vous que le filtre soit bien fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger.

L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hotte.

Consignes d'utilisation

Panneau de commande

Touche Marche/Arrêt

Cette touche permet de démarrer et d'arrêter la ventilation.

Touche d'augmentation de vitesse

Cette touche permet d'augmenter la vitesse du ventilateur.

Touche de diminution de vitesse

Cette touche permet de diminuer la vitesse du ventilateur.

Touche d'éclairage

Cette touche permet d'allumer ou d'éteindre la hotte.

Écran d'affichage numérique

Cet écran affiche les différents niveaux de vitesse : « 1 » pour le niveau lent, « 2 » pour le niveau moyen et « 3 » pour le niveau rapide.

La hotte se met automatiquement en mode veille une fois qu'elle est branchée sur le secteur.

Minuterie rapide

Appuyez sur les touches « + » et « - » pendant 1 seconde.

L'écran d'affichage se met alors à clignoter et l'appareil déclenche automatiquement un compte à rebours de 5 minutes. À la fin de ce délai, le moteur et la lumière de la hotte s'éteindront automatiquement, et un signal sonore retentira pendant une seconde.

Entretien et nettoyage de l'appareil

Avant toute opération d'entretien ou de nettoyage, veuillez éteindre et débrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempé dans de l'eau tiède légèrement savonneuse ou mélangée à un produit d'entretien. N'utilisez en aucun cas de paille de fer, de produits chimiques abrasifs ou de brosses à poils durs.

Nettoyage mensuel du filtre à graisses

Remarque importante : le fait de nettoyer le filtre une fois par mois permet de prévenir les risques d'incendie.

Les graisses et les poussières piégées par ce filtre influent directement sur l'efficacité de la hotte. Il est donc important de le laver régulièrement avec un produit nettoyant pour appareils ménagers, car les résidus de graisse accumulés sont potentiellement inflammables.

Remplacement annuel du filtre à charbon actif (non inclus)

Ce filtre permettant de piéger les odeurs ne peut être installé que sur les modèles de hotte à recyclage d'air (c'est-à-dire sans évacuation d'air vers l'extérieur). Il doit être changé au moins une fois par an, selon la fréquence d'utilisation de la hotte.

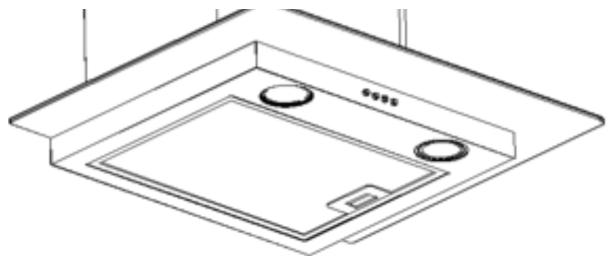

Remplacement des ampoules

1. Éteignez et débranchez la hotte.
2. Retirez le cache de l'ampoule.
3. Enlevez l'ampoule.
4. Remplacez-la par une ampoule du même type et présentant les mêmes spécifications.
5. Ampoules LED (1,5 W max.)

Guide de dépannage

Problèmes	Causes	Solutions
La lumière de la hotte s'allume, mais pas la ventilation.	Les hélices du ventilateur sont bloquées. Le moteur a été endommagé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
Ni la luzière, ni la ventilation ne fonctionnent.	L'ampoule a grillé.	Remplacez-la par une ampoule représentant les mêmes specifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranche puis rebranchez le cordon.
L'appareil vibre fortement.	Les hélices du ventilateur sont abîmées. Le moteur du ventilateur n'est pas bien fixé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	La hotte n'est pas accrochée correctement.	Décrochez-la et vérifie que le support mural est bien installé.
La puissance d'aspiration ne semble pas être suffisante.	La table de cuisson est trop éloignée de la hotte.	Vérifie que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être rejeté aux déchets ménagers, mais déposé au centre de tri local. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus: www.consignesdetri.fr

Merci !

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
