GR 60 T VN WEC - Campana extractora VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	VALBERG
Modelo	GR 60 T VN WEC
Referencia	949860
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia total	68 W
Potencia del motor	65 W
Iluminación	2 x LED 1,5 W
Caudal de aire máximo	268 m³/h
Clase de eficiencia energética	C
Clase de eficiencia fluidodinámica	E
Clase de eficiencia lumínica	B
Clase de eficiencia de filtración de grasas	D
Nivel sonoro (velocidad mín.)	56 dB
Nivel sonoro (velocidad máx.)	62 dB
Filtro de grasas	Aluminio, lavable mensualmente
Filtro de carbón activo	Opcional, cambio anual
Programador	Electrónico con temporizador (5 min)
Distancia mínima de la placa de cocción	65 cm
Garantía	2 años
Consumo anual de energía	33,7 kWh/año
Modo de instalación	Integrado en mueble, extracción o reciclaje

Preguntas frecuentes - GR 60 T VN WEC VALBERG

¿Cómo instalar la campana GR 60 T VN WEC?

La instalación requiere retirar el filtro de grasas, perforar una abertura en el mueble con las dimensiones adecuadas, pasar el cable eléctrico, fijar la campana con los tornillos de soporte, y luego volver a montar el marco del ventilador. Asegúrese de que la distancia mínima con la placa de cocción es de 65 cm.

¿Puedo usar la campana sin extracción exterior?

Sí, en modo reciclaje. Debe instalar un filtro de carbón activo (no incluido) que atrapa los olores. Tenga en cuenta que esto reduce la potencia de aspiración.

¿Cómo limpiar el filtro de grasas?

El filtro de grasas de aluminio debe lavarse mensualmente con un producto de limpieza suave o en el lavavajillas. Una limpieza regular previene los riesgos de incendio.

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón activo se reemplaza al menos una vez al año. Para cambiarlo, retire el filtro de grasas, desenganche el filtro de carbón viejo, monte el nuevo girando en el sentido de las agujas del reloj, y luego vuelva a colocar el filtro de grasas.

¿Qué hacer si la campana vibra mucho?

Verifique que la campana esté correctamente fijada al mueble. Si las hélices están dañadas o el motor mal fijado, apague el aparato y contacte al servicio postventa.

¿Cómo reemplazar una bombilla LED?

Desenchufe la campana, retire la cubierta de la bombilla, quite la bombilla vieja y reemplácela por una bombilla LED de las mismas especificaciones (1,5 W máx.). Vuelva a atornillar la cubierta.

La potencia de aspiración parece baja, ¿qué hacer?

Verifique que la distancia entre la campana y la placa de cocción esté entre 65 y 75 cm. Asegúrese de que el filtro de grasas esté limpio y que el conducto de extracción no esté obstruido.

¿Cómo usar el temporizador?

Presione simultáneamente las teclas + y - durante 1 segundo. La pantalla parpadea y la campana se detiene después de 5 minutos, con una señal sonora.

¿Cuáles son los niveles de velocidad disponibles?

La campana ofrece 3 velocidades: 1 (lenta), 2 (media), 3 (rápida). Use las teclas + y - para seleccionarlas.

¿Cómo desechar la campana al final de su vida útil?

No deseche el aparato con la basura doméstica. Deposítelo en un centro de reciclaje local (símbolo RAEE). El reciclaje contribuye a la protección del medio ambiente.

MANUAL DE USUARIO GR 60 T VN WEC VALBERG

Gracias por haber elegido este producto VALBERG.

Seleccionados, probados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG son sinónimo de un fácil manejo, unas prestaciones fiables y una calidad incuestionable. Quedará muy satisfecho cada vez que use este aparato.

Bienvenido(a) a ELECTRO DEPOT.

Consulte nuestra página web: www.electrodepot.fr

ELECTRO DEPOT

A

Antes de utilizar el aparato

52 Advertencias 53 Instrucciones de seguridad

B

Presentación del aparato

57 Descripción de la campana 58 Características técnicas

C

Utilización del aparato

59 Instrucciones de instalación en la pared 60 Instalación sin abertura hacia el exterior 61 Instrucciones de uso

D

Información práctica

62 Mantenimiento y limpieza del aparato 63 Solución de problemas 64 Cómo desechar su antiguo aparato

Lea con atención este manual del usuario antes de utilizar su campana extractora.

Conserve el manual para poder consultarlo más adelante.

Advertencias

• El fabricante declina toda responsabilidad en caso de daños corporales o materiales ocasionados por el incumplimiento de las instrucciones de mantenimiento y uso del aparato. Después de quitar el embalaje de las distintas piezas del aparato, compruebe que estén en perfecto estado. Si tiene alguna duda a este respecto, no utilice el aparato y diríjase a su vendedor o a un técnico cualificado.
• Asegúrese también de que los diferentes elementos de embalaje (cartones, bolsas de plástico, poliestireno, precinto, bridas, etc.) se mantengan fuera del alcance de los niños. Estos elementos suponen un peligro potencial. Antes de utilizar el

aparato, compruebe que la corriente de su red eléctrica corresponde a la indicada en la placa de características del aparato. - Cuando vaya a usar este aparato, siga las instrucciones de seguridad siguientes.

Advertencias importantes

Lea atentamente estas instrucciones y guárdelas para que pueda consultarlas posteriormente.

Instrucciones de seguridad

• Antes de utilizar este aparato, lea atentamente el manual de instrucciones. Guarde este manual en un sitio seguro.
• Compruebe en primer lugar que la tensión indicada en el aparato corresponde con la de su suministro eléctrico.

Advertencia: Para evitar cualquier riesgo de incendio, de descargas eléctricas o lesiones, asegúrese de seguir siempre las principales instrucciones de seguridad siguientes cuando use un aparato eléctrico.

• Compruebe el estado del aparato con regularidad. No use el aparato si está estropeado.
• No manipule ni el aparato ni la toma con las manos mojadas.
• No utilice el aparato si el cable de alimentación o la toma está estropeado.
• No utilice el aparato si se ha caído, está estropeado, ha

permanecido en el exterior o se ha caído al agua. Devuelva el aparato al servicio postventa más cercano para que lo arreglen o reparen.

• No tire del cable de alimentación ni transporte su aparato tirando del cable, no utilice el cable como una asa, no atranque el cable con una puerta y no lo coloque a lo largo de bordes o ángulos afilados.
• No coloque el aparato encima del cable de alimentación. No ceda, de ninguna forma, que el cable se enrolle o se enrede. Mantenga el cable alejado de las superficies calientes.
• No desenchufe el aparato tirando del cable. Para quitarlo, cójalo con la mano y quítelo de la toma de pared con precaución.
• Utilice únicamente una alargadora certificada con un amperaje que cumpla con las normas vigentes

de su país. Una alargadora certificada con un amperaje inferior podrá provocar un calentón. Procure que nadie tropiece con el cable o el enchufe.

ATENCIÓN

Desenchufe siempre el cable de alimentación o corte el disyuntor antes de proceder a la limpieza.

• Si el cable de alimentación está estropeado, debe cambiarlo el fabricante, su servicio postventa o una persona con cualificación similar, para evitar cualquier peligro.
• Cualquier reparación debe ser efectuada por el servicio de postventa o una persona de cualificación similar.
• Todos los trabajos eléctricos requeridos en el contexto de la instalación de este aparato deben ser realizados por un

electricista cualificado o una persona competente.

• Apague el aparato cuando no esté en uso.
• No utilice el aparato cerca de materiales inflamables.
• No utilice accesorios que no sean los que vienen suministrados con el aparato.
• Los niños menores de 8 años y las personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o falta de conocimiento, pueden usar este aparato, si se les vigila correctamente o si han recibido las instrucciones relativas al uso del aparato con toda seguridad y han comprendido los riesgos a los que pueden enfrentarse.
• Los niños no deben usar este aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
• Vigile a sus hijos para asegurarse de que no jueguen con este aparato.
• Este aparato no es un juguete. Tenga especial cuidado cuando utilice el aparato en presencia de niños o animales domésticos.
• No limpie nunca el aparato con líquidos inflamables.
• Los vapores podrían provocar un incendio o una explosión.
• No almacene ni utilice gasolina, vapores o líquidos inflamables cerca del aparato. Los vapores pueden provocar un incendio o una explosión.

Este aparato está destinado a uso doméstico o similar, tal y como:

• los espacios de comida reservados al personal de tiendas, oficinas y otros entornos profesionales;
• granjas;
• la utilización por parte de los clientes de hoteles, moteles y otros entornos de carácter residencial;

- entornos tal y como los alojamientos rurales.

• Cuando vaya a realizar cualquier operación de limpieza o mantenimiento, tiene que hacerlo sin conexión eléctrica. Para ello, debe desconectar el enchufe de la toma de corriente.
• Para evitar cualquier riesgo de incendio, de descargas eléctricas o lesiones corporales, no sumerja nunca el cable de alimentación ni el enchufe en el agua o en cualquier otro líquido.
• Limpie la campana y el filtro regularmente, para asegurar su buen funcionamiento y eficacia.
• Limpie el aparato cuidadosamente siguiendo las instrucciones contenidas en este manual, para evitar cualquier riesgo de incendio.
• Asegúrese de que la habitación en la que está ubicada la campana está bien ventilada, con

aberturas de ventilación, especialmente cuando se utilice al mismo tiempo que los aparatos de gas o los aparatos que funcionan con otros combustibles.

• El aire aspirado no debe en ningún caso evacuarse en un flujo de aire que contenga gas u otros combustibles.
• Asegúrese de respetar la reglamentación en vigor relativa a la evacuación del aire.
• No flambeé alimentos bajo la campana.

ATENCIÓN

Algunas partes accesibles del aparato, así como las de los aparatos de cocción que se vayan a usar al mismo tiempo, pueden ponerse calientes.

¡Riesgo de electrocución!

Enchufe el aparato solo a una

toma que haya sido puesta a tierra correctamente. En caso de duda, consulte a un electricista calificado.

• El incumplimiento de estas instrucciones podrá provocar un incendio, una descarga eléctrica, o incluso la muerte.
• La distancia mínima entre la placa y la campana debe ser de al menos 65 cm (consulte las instrucciones de instalación en la guía).
• Es preferible que no instale la salida del tubo en la dirección del viento, para impedir que el aire fluya hacia el exterior.
• Sujete bien los componentes del tubo. Para asegurar una buena evacuación del aire, el tubo no debe tener demasiados codos.
• Consulte los párrafos siguientes para obtener la información relativa a la instalación, el manejo, el mantenimiento del aparato y de cómo desecharlo.

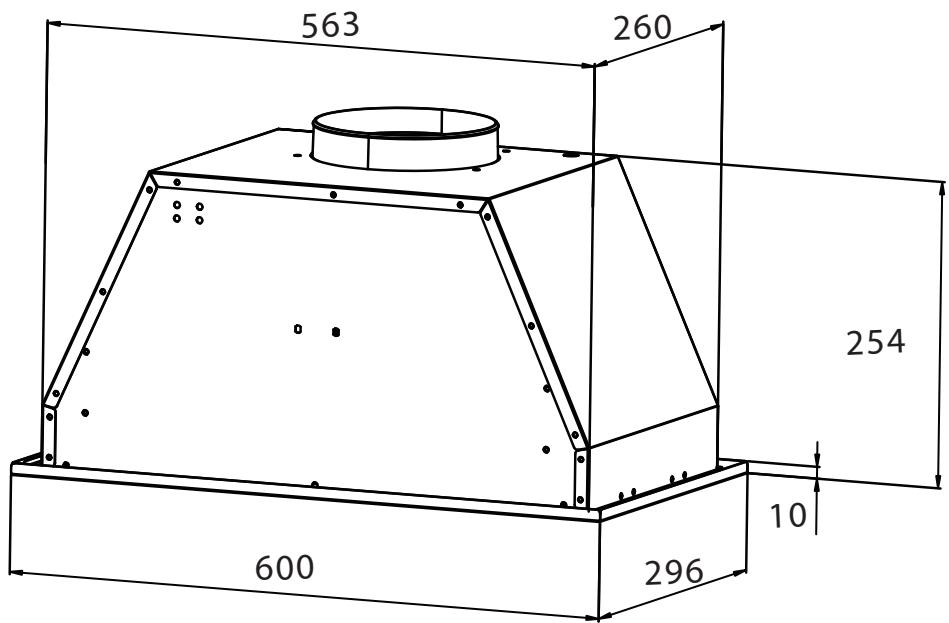

Descripción de la campana

Referencia	GR 60 T VN WEC (BX2-6-C3E6X03)
Flujo de aire máximo	268 m³/h
Potencia total	68 W
Potencia del motor	65 W
Illumínación LED	2 x 1,5 W
Alimentación	CA 220-240 V
Frecuencia	50/60 Hz
Filtros	1 filtró de aluminio
Programador	Electrónica

Características técnicas

Marca	VALBERG
Referencia	949860 (GR 60 T VN WEC)
Consumo de energia anual (kWh/año)	33,7
Factor de incremento en el tiempo (f)	1,7
Índice de eficiency energetica (EElhood)	75,1
Clase de eficiency energetica	C
Eficiency fluidodinámica	8,9
Clase de eficiency fluidodinámica	E
Eficacia luminosa (lux/W)	21,3
Clase de eficacia luminosa	B
Eficiency de filtrado de grasa	74,1
Clase de eficiency de filtrado de grasa	D
Flujo de aire medido en el punto de maxima eficiency (m3/h)	143,6
Presión de aire medida en el punto de maxima eficiency (Pa)	113
Flujo de aire máximo (m3/h)	268,3
Flujo de aire a velocidad minima en functionamento normal (m3/h)	182
Flujo de aire a velocidad,maxima en functionamento normal (m3/h)	260,3
Flujo de aire en modo intensivo (m3/h)	-
Potencia electrónica de entrada medida en el punto de maxima eficiency (W)	50,8
Potencia nominal delsystema de iluminación (W)	3
Illumínación media del systema de iluminación en la superficie de coccción (lux)	64
Nivel sonoro ponderado a la velocidad minima en functionamento normal (db)	56
Nivel sonoro ponderado a la velocidad,maxima en functionamento normal (db)	62
Nivel sonoro ponderado en modo intensivo (db)	-
Consumo de energia en modo «apagado» (W)	0,41 (eléctrica) 0 (meçánica)
Consumo de energia en modo «espera» (W)	-
Los values anteriores son probados y calculados según el reglamento,UE65-2014,UE66-2014.

Instrucciones de instalación en la pared

Preparación de la instalación

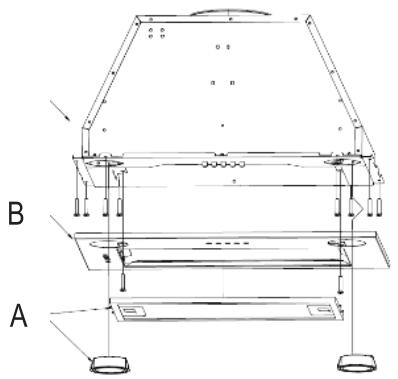

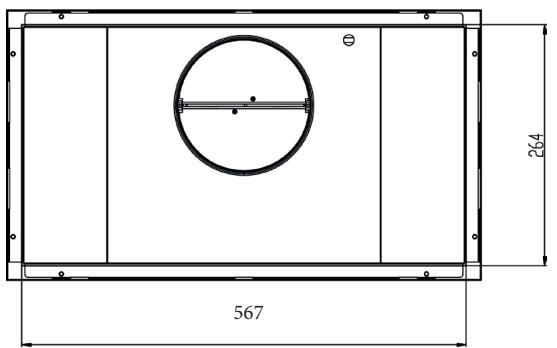

1) Retire el filtro antigrasa de metal (A). 2) Haga una abertura en la parte inferior de su mueble de cocina, respetando bien las dimensiones indicadas en el esquema.

3) Taladre un agujero en el mueble, que servirá para hacer pasar el cable eléctrico del aparato. Retire los tornillos que fijan el marco (B) del ventilador de la campana y después desenrosque las 2 bombillas. Compruebe que los 2 dispositivos de sostén (clips) situados en los 2 lados de la campana se adapten bien al grosor de la superficie en la que se va a colocar la campana. Si así no fuera, ajústelos con los tornillos. 4) Levante la campana hasta el nivel de la abertura que ha hecho en el paso 2 y haga pasar el cable eléctrico por el agujero que taladró cuando realizó el paso 3.

Observaciones importantes: no enchufe todavía el cable a la red eléctrica en este paso.

5) Introduzca completamente la campana en la abertura realizada en el paso 2. Si desea conectar la campana a un conducto exterior, fije entonces el tubo del conducto al dispositivo de conexión de la campana. - Mientras que una persona sostiene la campana, la otra persona debe apretar a fondo los tornillos de soporte en el mueble de cocina, haciéndolos pasar a través de los orificios situados en la carcasa exterior de la campana. Vuelva a instalar el marco (B) del ventilador, fijándolo con los 2 tornillos y después enrosque las 2 bombillas. 6) Vuelva a poner el filtro antigrasa.

Instalación sin abertura hacia el exterior

Si la habitación en la que se va a instalar la campana no dispone de una abertura de ventilación hacia el exterior, no será necesario utilizar un conducto de evacuación. Las instrucciones de instalación son, sin embargo, similares a las que figuran en el apartado anterior.

Se puede instalar un filtro de carbón activado para atrapar los olores. Para ello, retire primero el filtro antigrasa tirando de él hacia abajo antes de desbloquearlo.

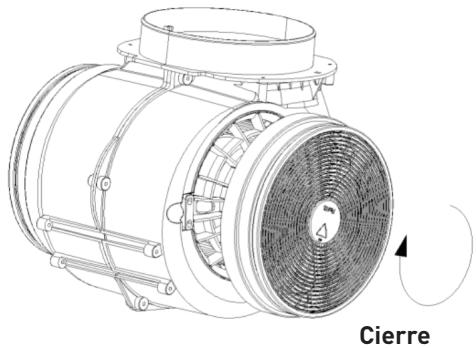

Coloque el filtro de carbón en la campana girándolo en el sentido de las agujas del reloj. Haga lo mismo para el segundo filtro. Vuelva a poner el filtro antigrasa.

OBSERVACIONES

Asegúrese de que el filtro está bien colocado; de lo contrario, podría despegarse y suponer un peligro.

La instalación de un filtro de carbón disminuye la potencia de aspiración de la campana.

Instrucciones de utilización

Panel de control

Botón Marcha/Parada

Este botón permite iniciar y detener la ventilación.

Botón de aumento de velocidad

Este botón permite aumentar la velocidad del ventilador.

Botón de disminución de velocidad

Este botón permite disminuir la velocidad del ventilador.

Botón de la luz

Este botón sirve para encender o apagar la campana.

Pantalla digital

Esta pantalla muestra los diferentes niveles de velocidad: «1» para el nivel lento, «2» para el nivel medio y «3» para el nivel rápido.

La campana se pone automáticamente en modo de espera una vez que se ha conectado a la red eléctrica.

Temporizador rápido

Pulse los botones «+» y «-» durante 1 segundo.

La pantalla empezará a parpadear y el aparato activará automáticamente una cuenta atrás de 5 minutos. Transcurrido este tiempo, el motor y la luz de la campana se apagarán automáticamente, y una señal acústica se pondrá a sonar durante un segundo.

Mantenimiento y limpieza del aparato

Antes de cualquier operación de mantenimiento o de limpieza, apague y desenchufe la campana.

Limpieza diaria

Para limpiar el aparato, utilice un paño suave humedecido con agua tibia y un poco de jabón o producto de limpieza. No utilice en ningún caso estropajos, productos químicos abrasivos o cepillos de cerdas duras.

Limpieza mensual del filtro antigrasa

Observaciones importantes: Si limpia el filtro una vez al mes, ayuda a prevenir los riesgos de incendio.

La grasa y el polvo que atrapa el filtro afectan directamente a la eficacia de la campana. Por lo tanto, es importante que lo lave regularmente con un producto de limpieza para electrodomésticos, ya que los residuos de grasa acumulados son potencialmente inflamables.

Sustitución anual del filtro de carbón activado (no incluido)

Este filtro, que sirve para atrapar los olores, solo puede instalarse en los modelos de campana de reciclaje de aire (es decir, sin evacuación de aire hacia el exterior). Debe cambiarse al menos una vez al año, según la frecuencia de utilización de la campana.

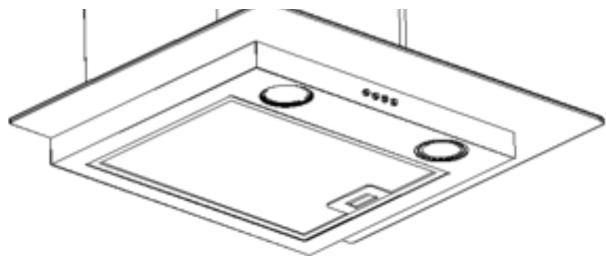

Sustitución de las bombillas

1. Apague y desenchufe la campana.
2. Retire la tapa de la bombilla.
3. Quite la bombilla.
4. Cambie la bombilla por una del mismo tipo con las mismas características.
5. Bombillas LED (1,5 W máx.)

Solución de problemas

Problemas	Causas	Solutaciones
La luz de la campana se enciende, pero no el sistema de ventilación.	Las hélices del ventilador está bnloqueadas.	Apague la campana y llévela a que la repare únicamente el servicios postventa o un personaequalificada.
	El motor está estropeado.
Ni la luz, ni laventilación funcional.	La bombilla está fundida.	Cambie la bombilla por una de lasmispascharacteristicas.
	El cable de alimentación no está bien enchufado.	Desenchufe el cable y bajoovuela a enchufarlo.
El aparato vibrafuertamente.	Las hélices del ventilador están estropeadas.	Apague la campana y llévela a que la repare únicamente el服务水平postventa o un personacualificada.
	El motor del ventilador no está bien colocado.
	La campana no estácorrectamente colgada.	Descuélguela y compruebe queel soporte de pared está bieninstalado.
La potencia deaspiración no parece ser suficiente.	La placà queda demasiadolejos de la campana.	Compruebe que la campana estéa una distancia de 65-75 cm delplaca y ajuste suALTura, si eseseccasario.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que indica que, al final de su vida útil, no debe tirarse junto con los residuos domésticos, sino que debe llevarse a un punto limpio de la localidad. La valorización de los residuos permite contribuir a preservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la participación de todos, tanto del abastecedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

CONDICIONES DE GARANTÍA

FR

Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

France
