VAL INT 12C45 BNS SC - Lave-vaisselle VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	VALBERG
Modèle	VAL INT 12C45 BNS SC
Capacité	12 couverts
Classe d'efficacité énergétique	A+
Consommation d'énergie annuelle	290 kWh
Consommation d'eau annuelle	3360 litres
Classe d'efficacité de séchage	A
Niveau sonore	45 dB(A)
Dimensions (H x L x P)	820 x 595 x 540 mm
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Pression d'eau	0.04 - 1.0 MPa
Type d'installation	Pose libre, intégrable
Nombre de programmes	7 (3 en 1, Intensif, Normal, ECO, Verre, Express, Trempage)
Programme standard	ECO 50°C (165 min)
Fonctions spéciales	Départ différé, demi-chargement, adoucisseur d'eau réglable
Matériau de la cuve	Inox (estimation)
Paniers	2 paniers + panier à couverts, panier supérieur réglable en hauteur
Sécurité	Mise à la terre, protection enfants, système anti-débordement
Entretien	Nettoyage régulier des filtres et bras d'aspersion
Durée de la garantie	2 ans

FOIRE AUX QUESTIONS - VAL INT 12C45 BNS SC VALBERG

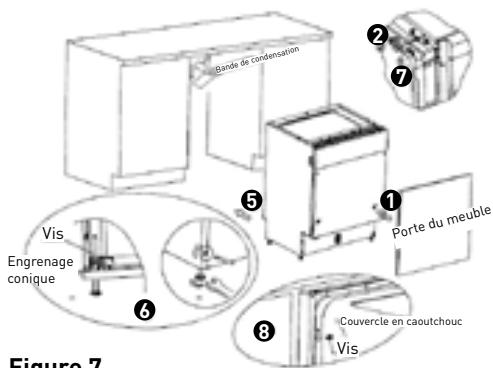

Comment installer le lave-vaisselle ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que l'appareil est de niveau et que les raccordements d'eau (0.04-1.0 MPa) et électriques (220-240 V) sont conformes. Utilisez des tuyaux neufs et respectez les distances minimales par rapport aux meubles.

Quel détergent utiliser ?

Utilisez uniquement un détergent spécifique pour lave-vaisselle automatique. Ne jamais utiliser de savon ou de détergent à vaisselle manuelle. Respectez les doses indiquées sur l'emballage, en fonction de la dureté de l'eau.

Comment régler l'adoucisseur d'eau ?

L'adoucisseur se règle en fonction de la dureté de l'eau de votre région. Consultez le tableau dans la notice : tournez la bague du réservoir de sel sur la position correspondante (+, Mid ou -) pour ajuster la consommation de sel. Contactez votre compagnie des eaux pour connaître la dureté.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché, que la porte est bien fermée, que le robinet d'eau est ouvert et que le programme est sélectionné. Si le problème persiste, contrôlez le fusible ou le disjoncteur.

Pourquoi ma vaisselle reste-t-elle humide après le cycle ?

Assurez-vous que le distributeur de produit de rinçage est rempli et réglé correctement (position 4 par défaut). Vérifiez également que le cycle de séchage est adapté (programme ECO ou plus long). Une eau très dure peut aussi réduire l'efficacité du séchage.

Comment nettoyer les filtres ?

Les filtres doivent être vérifiés après chaque utilisation. Retirez le filtre à déchets, le filtre principal et le micro-filtre (les dévisser par étapes) et rincez-les sous l'eau courante. Un nettoyage complet est recommandé au moins une fois par mois.

Puis-je laver des casseroles en aluminium ?

Il est déconseillé de laver des ustensiles en aluminium au lave-vaisselle, car ils peuvent se décolorer ou laisser des marques grises sur la vaisselle. Utilisez un programme doux et rincez rapidement si nécessaire.

Comment utiliser la fonction départ différé ?

Sélectionnez le programme souhaité, puis appuyez sur le bouton 'Départ différé' pour programmer un démarrage ultérieur (jusqu'à 24 heures). L'affichage indique l'heure de démarrage. Confirmez avec 'Départ/Pause'.

Que signifie le code d'erreur E1 ?

Le code E1 indique un problème d'arrivée d'eau : robinet fermé, obstruction ou pression insuffisante. Ouvrez le robinet et vérifiez que le tuyau d'arrivée n'est pas plié. Si le problème persiste, contactez le service après-vente.

Comment entretenir le lave-vaisselle pendant une absence prolongée ?

Videz l'appareil, effectuez un cycle à vide, débranchez-le et coupez l'arrivée d'eau. Laissez la porte légèrement entrouverte pour éviter les odeurs et préserver les joints. Protégez l'appareil du gel si nécessaire (hiver).

MODE D'EMPLOI VAL INT 12C45 BNS SC VALBERG

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Consignes de sécurité 10 Montage du bandeau

Aperçu de l'appareil

12 Description de l'appareil

Utilisation de l'appareil

14 Tableau des cycles de lavage 16 Adoucisseur d'eau 17 Remplissage du détergent 18 Distributeur du produit de rinçage 20 Chargement des paniers du lave-vaisselle 22 Mise en marche de l'appareil 23 Système de filtrage 24 Instructions d'installation 30 Connexion à l'eau

Informations pratiques

31 Nettoyage des filtres 33 Entretien du lave-vaisselle 36 Conseils de dépannage 39 Spécifications techniques 41 Mise au rebut de votre ancien appareil

Consignes de sécurité

Veuillez lire attentivement cette notice d'utilisation avant d'utiliser votre lave-vaisselle. Conservez-la pour toute consultation ultérieure.

Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d'utilisation, aux consignes d'installation et aux conseils de dépannage, etc. Une lecture attentive de cette notice avant d'utiliser le lave-vaisselle vous aidera à utiliser et à entretenir le lave-vaisselle correctement.

Avant de contacter votre service après-vente :

Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants sans avoir besoin de faire appel à des techniciens professionnels.

REMARQUE :

Le fabricant, conformément à une politique de développement permanent et de mise à jour du produit, peut effectuer toute modification sans préavis.

Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans des applications analogues telles que :

• les coins-cuisine réservés au personnel des magasins, bureaux et autres environnements professionnels ;
• les fermes ;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel, des environnements du type chambres d'hôtes.

Consignes de sécurité importantes

Lire toutes les consignes avant d'utiliser l'appareil.

MISE EN GARDE !

Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les précautions de base ci-dessous, y compris les précautions suivantes :

ATTENTION

L'hydrogène est un gaz explosif.

Dans certaines conditions, de l'hydrogène peut se former dans un système d'eau chaude qui n'a pas été utilisé deux semaines ou plus. L'hydrogène est un gaz explosif.

Si le système d'eau chaude n'a pas été utilisé pendant une telle durée, ouvrez tous les robinets d'eau chaude avant d'utiliser votre lave-vaisselle et laissez l'eau

s'écouler pendant plusieurs minutes. Cela permettra de libérer l'hydrogène accumulé. Comme ce gaz est inflammable, ne fumez pas ou n'utilisez pas de flamme ouverte au cours de cette opération.

Instructions de mise à la terre :

Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d'un câble pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée et mise à la terre selon toutes les réglementations locales.

Mise au rebut des appareils ménagers usagés :

La directive européenne 2012/19/UE sur les Déchets des Équipements Électriques et Électroniques (DEEE) signifie qu'en fin de vie, ils ne doivent pas être jetés aux déchets ménagers, mais déposés au centre de tri de la localité. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur quant à la démarche à suivre pour se débarrasser de leur ancien appareil.

ATTENTION Utilisation appropriée

• Ne vous asseyez pas et ne vous mettez pas debout sur la porte ou le casier à vaisselle du lave-vaisselle.
• Ne touchez pas les éléments chauffants pendant son utilisation ou immédiatement après.
• Ne lavez pas de vaisselle en plastique sauf si elle porte la mention « résistant au lave-vaisselle ». Pour la vaisselle qui ne porte pas cette mention, vérifiez les recommandations du fabricant.
• N'utilisez que des détergents et des additifs de rinçage destinés à un lave-vaisselle automatique.
• N'utilisez jamais de savon, de détergent pour le linge, ou de détergent à mains dans le lave-vaisselle.
• Conserver ces produits hors de portée des enfants.
• Éloignez les enfants des détergents et des produits de rinçage, de la porte du lave-vaisselle lorsqu'elle est ouverte, il pourrait rester du détergent à l'intérieur.
• La porte ne doit pas rester en position ouverte afin d'éviter tout risque de trébuchement.
• Lors de l'installation, le câble d'alimentation ne doit pas être plié ou aplati de manière excessive ou dangereuse.
• Ne modifiez pas les commandes.
• Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.
• Les détergents pour lave-vaisselle sont extrêmement alcalins et peuvent être très dangereux en cas d'ingestion.

Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.

• N'utilisez pas votre lave-vaisselle tant que les panneaux de fermeture ne sont pas correctement en place. Ouvrez la porte avec précaution si le lave-vaisselle est en cours d'opération pour éviter tout risque d'aspersion d'eau.
• Ne posez aucun objet lourd sur la porte lorsqu'elle est ouverte.
• L'appareil pourrait basculer en avant.

Lors du chargement de la vaisselle à laver :

1. Disposez les éléments pointus de façon à ne pas endommager le joint de la porte ;
2. Chargez les couteaux aiguisés pointe vers le bas

pour réduire le risque de coupures.

• Lors de l'utilisation du lave-vaisselle, évitez de mettre les ustensiles en plastique en contact avec les éléments chauffants.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Veuillez jeter le matériel d'emballage de façon appropriée. Utilisez le lave-vaisselle uniquement pour l'usage auquel il est destiné.
• Enlevez la porte donnant accès au compartiment de lavage lors du déplacement ou du démontage d'un ancien lave-vaisselle.
• Les enfants doivent rester sous surveillance afin de garantir qu'ils ne jouent pas avec l'appareil.
• Vérifiez que le réservoir du détergent est vide à la fin du cycle de lavage.
• Les autres moyens de déconnexion de la prise de courant doivent être incorporés au branchement fixe avec une distance d'au moins 3 mm entre tous les pôles.
• Le nombre maximum de couverts est de 12.
• La pression d'eau maximale à l'entrée autorisée est de 1 MPa (10 bars).
• La pression d'eau minimale à l'entrée autorisée est de 0.04 MPa (0.4 bars). Le lave-vaisselle doit être relié à la canalisation d'eau à l'aide de tuyaux neufs. Ne réutilisez pas d'anciens

tuyaux.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de connaissance, à condition d'être correctement surveillés ou que des instructions relatives à l'utilisation de l'appareil en toute sécurité leur aient été données et que les risques encourus soient compris.

Lisez et suivez soigneusement ces consignes de sécurité.

Conservez ces instructions

Montage du bandeau

Composition

1. Protection de la lampe

1. Panneau d'incrustation

1. Fenêtre

1. Bandeau

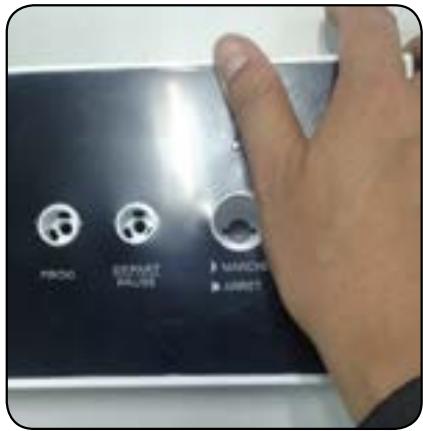

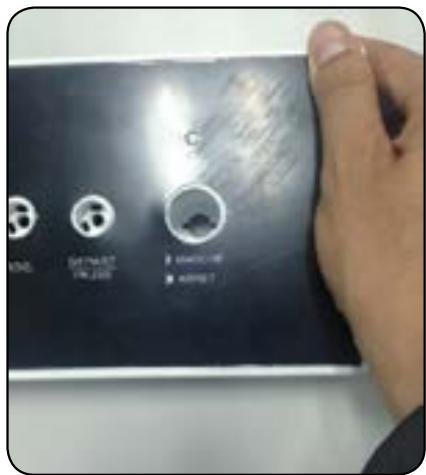

Installation

• Retirez le film de protection sur la partie gauche.

Fixez la protection de la lampe à proximité du bouton marche / arrêt.

• Retirez le film de protection sur la partie gauche.

• Fixez la fenêtre.

• Retirez la protection de la partie centrale et fixez le panneau d'incrustation sur le bandeau.

• Assurez-vous que ces parties soient fixées au bon endroit.

• Pour finir, pressez les différentes parties du panneau d'incrustation pour vous assurer de leur bon maintien.

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez lire toutes les instructions d'utilisation avant la première utilisation.

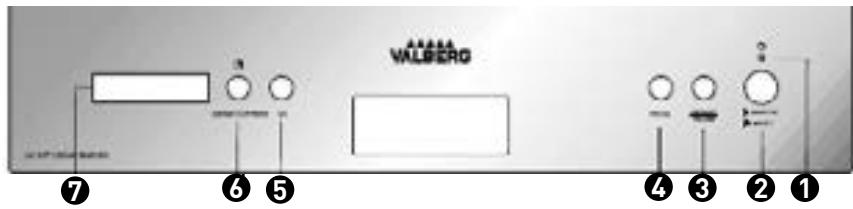

Bandeau de commandes

Témoin lumineux de fonctionnement : indique que l'appareil est sous tension. Interrupteur Marche/Arrêt : pour mettre en marche et éteindre l'appareil. Bouton de DÉPART/PAUSE : pour lancer le programme de lavage souhaité ou interrompre un cycle de lavage en cours. Sélecteur de programme de lavage : pour lancer le programme de lavage souhaité parmi les 7 programmes disponibles. Sélectionne la fonction demi-chargement : indique que le demi-chargement est sélectionné. DÉPART DIFFÉRÉ : appuyez sur ce bouton pour différer le démarrage. Cadran d'affichage : permet de visualiser le programme souhaité, la durée restante, l'heure de démarrage différé, les codes d'erreurs, etc.

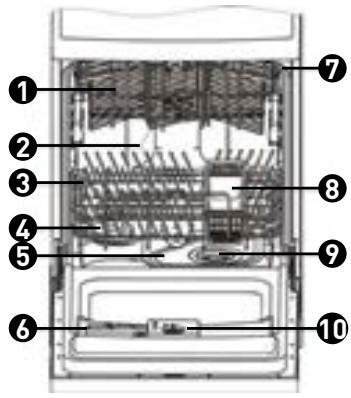

Panier supérieur, Bras d'aspersion, Panier inférieur, Adoucisseur d'eau (pour certains modèles uniquement), Filtre principal, Distributeur de détergent

Étagères pour tasses, Panier à couverts, Filtre à déchets, Distributeur de produit de rinçage, Raccord de tuyau d'évacuation, Raccord du tuyau d'arrivée

Tableau des cycles de lavage

Programme	Informations relatives auchoix du programme	Descriptiondu cycle	Détergentpré/princ.	Duréecycle(min)	Énergie(Kwh)	Eau(L)	LiqRinçà.
3 en 1	Pour unevaisseNormalementsale, utilisez un détergentmultifonction	Prélavage(50°C)Lavage(55°C)RinçageRinçage(65°C)Séchage	3en1	160	1.35	16.0
Intensif	Pour la vais-selle très saleet les casse-roles, poêleset plats avecdes résidusalimentaires séchés.	Prélavage(50°C)Lavage(65°C)RinçageRinçageRinçage(55°C)Séchage	5/25g	125	1.36	19.5	*
Normal	Pour la vais-selle raisonna-blement sale,par exempledes asyettes,verres etpoêles rai-sonnablementsales.	Prélavage(50°C)Lavage(55°C)RinçageRinçage(65°C)Séchage	5/25g	160	1.30	16.0	*
ECO (*EN50242)	Pour la vais-selle peu sale,par exempledes asyettes,verres etpoêles peusales.	PrélavageLavage(50°C)Rinçage(65°C)Séchage	5/25g	165	1.02	12.0	*
Programme	Informations relatives auchoix du programme	Descriptiondu cycle	Détergentpré/princ.	Duréedecycle(min)	Énergie(Kwh)	Eau(L)	LiqRinçà.
Verre	Pour le verre,le cristal et la porcelaine fine légèrement sales	PrélavageLavage(40°C)RinçageRinçage(60°C)Séchage	20g.	95	0.90	16.0	*
Express	Programmeprappe pour une vaissellepeu sale ne{necessitant pasde séchage.	Lavage(40°C)RinçageRinçage(40°C)	20g.	30	0.50	11.0
Trempage	Pour rincerde la vaisselledevant êtrelavée plus tard dans la journée	Prélavage	/	8	0.01	4,0

REMARQUE

• EN 50242 : Ce programme est le cycle test, les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :
• Capacité : 12 couverts
• Position du panier supérieur : roues engagées sur les rails du haut.
• Position de réglage du liquide de rinçage : 6.
• La consommation d'électricité est de 0 W lorsque l'appareil est éteint et de 0,75 W lorsqu'il est allumé.

Mise en marche de l'appareil.

1. Sortez les paniers du haut et du bas, chargez la vaisselle puis rentrez les paniers. Il est recommandé de charger le panier du bas en premier, puis celui du haut (voir la section intitulée « chargement des paniers »).
2. Ajoutez le détergent (voir la section intitulée « Sel, détergent et liquide de rinçage »).
3. Insérez la fiche du câble d'alimentation dans la prise de courant. Le courant électrique doit être de type alternatif 220-240 V/50 Hz, les spécifications de prise 10A 250V alternatif. Vérifiez que le robinet d'arrivée d'eau est ouvert et délivre la puissance maximum.
4. Fermez la porte, appuyez sur le bouton ON/OFF (Marche/Arrêt), et le témoin lumineux de fonctionnement s'allumera.
5. Appuyez sur le bouton Programme, le programme de lavage se modifie selon l'ordre suivant :

3en1 → Intensif → Normal → ECO → Verre → Express → Trempage

Une fois le programme sélectionné, le témoin lumineux correspondant s'allume. Appuyez sur Démarrage/réinitialisation, le lave-vaisselle démarre.

Adoucisseur d'eau

Il existe deux moyens de réduire la dureté de l'eau : utiliser un adoucisseur d'eau ou utiliser du sel spécifique.

La dureté de l'eau varie selon les régions. Si vous utilisez de l'eau dure pour votre lave-vaisselle, des dépôts calcaires se formeront sur la vaisselle et les ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui utilise un sel spécifique adapté pour éliminer le calcaire et les minéraux contenus dans l'eau.

Remplissage de l'adoucisseur

Utilisez toujours le sel spécialement adapté aux lave-vaisselle.

Le réservoir de sel est situé sous le panier inférieur et doit être rempli de la façon suivante :

1. Enlevez le panier inférieur puis dévissez le bouchon du réservoir de sel.

1. Si vous remplissez

le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.

1. Lors de la première utilisation, il est impératif d'ajouter environ 1,5 kg de sel. Il est normal qu'un peu d'eau déborde du réservoir de sel.

Veillez à toujours remplir le réservoir de sel dès que le voyant indiquant un manque de sel s'allume.

1. Revissez soigneusement le bouchon.

REMARQUE :

1. Il faut remplir le réservoir de sel lorsque l'indicateur de manque de sel s'allume. Même si le réservoir de sel est suffisamment rempli, l'indicateur peut ne pas s'éteindre avant la dissolution totale du sel.
2. S'il y a un déversement de sel dans la cuve, un programme de trempage peut être réalisé pour s'en débarrasser.

Réglage de la consommation de sel

Le lave-vaisselle est donc pour permettre

de régler le volume de la consommation de sel en se basant sur la dureté de l'eau utilisée. Ceci est destiné à favoriser et à personnaliser le niveau

de consommation de sel et à paramétrer la consommation de sel de la façon suivante :

1. Dévissez le bouchon du réservoir de sel.
2. Une bague avec une flèche dessinée sur le réservoir apparaît (voir figure ci-dessus). Au besoin, tournez la bague dans le sens inverse des aiguilles d'une montre en allant du signe '-' vers le signe '+', en fonction de la dureté de l'eau utilisée. Il est conseillé d'effectuer les réglages selon le schéma suivant :

DURETÉ DE L'EAU				Position du sélecteur	Consommation de sel (Gramme/cycle)	Autonomie (cycles/1kg)
°dH	*fH	Dégré Clarke	Mmol/l
0~8	0~14	0~10	0~1.4	/	0	/
8~22	14~39	10~28	1.4~3.9	-	20	50
22~45	39~80	28~56	3.9~8	Mid	40	25
45~60	80~107	56~75	8~11	+	60	16

Contactez votre compagnie des eaux pour obtenir des informations sur la dureté de l'eau.

Remplissage du détergent

Remplissez le distributeur de détergent avec le détergent. Le marquage indique les niveaux de dosage, tel qu'illustré ci-dessous :

A. L'emplacement du détergent pour le cycle de lavage principal, B. L'emplacement du détergent pour le cycle de prélavage.

Veuillez respecter les doses conseillées par le fabricant et conservez les recommandations données sur l'emballage du détergent.

Fermez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche.

Si la vaisselle est très sale, placez une dose de détergent supplémentaire dans le compartiment de prélavage. Ce détergent prendra effet durant la phase de prélavage.

REMARQUE

Vous trouverez les informations concernant la quantité de détergent pour les programmes simples à la dernière page. Les doses seront différentes selon le niveau de saleté de la vaisselle et le degré de dureté de l'eau utilisée.

Veuillez respecter les doses conseillées par le fabricant et conservez les recommandations données sur l'emballage du détergent.

Quantité de détergent à utiliser

Si l'eau n'est pas trop dure, vous pouvez également éviter la formation de dépôts en ajoutant du détergent.

La quantité de détergent nécessaire peut varier en fonction de la dureté de l'eau. Pour déterminer la dureté de l'eau de votre région, contactez votre compagnie des eaux ou la compagnie d'adoucissant d'eau de votre région.

Plus l'eau est dure, plus vous aurez besoin de détergent. N'oubliez pas d'ajuster la quantité de détergent à utiliser par petites doses jusqu'à trouver la quantité adaptée.

Enlever les taches provoquées par la dureté de l'eau

Pour enlever les taches provoquées par la dureté de l'eau, essayez la procédure suivante :

• Lavez votre vaisselle avec un programme de lavage normal.
• Sortez du lave-vaisselle toute la vaisselle en métal telle que les couteaux, les casseroles, etc.
• N'ajoutez pas de détergent.
• Versez 2 tasses de vinaigre dans un bol et placez le bol face vers le haut dans le panier inférieur du lave-vaisselle.
• Lavez votre vaisselle avec un programme de lavage normal.

Si cette procédure n'est pas efficace, essayez la même chose avec 1/4 de tasse de cristaux d'acide citrique au lieu du vinaigre.

Utilisation correcte du détergent

Utilisez uniquement du détergent spécifique conçu pour l'utilisation en lave-vaisselle. Conservez votre détergent dans un endroit frais et sec. Ne mettez pas de détergent en poudre dans le distributeur tant que la vaisselle à laver n'est pas installée.

Mise en garde !

Les détergents pour lave-vaisselle sont corrosifs ! Assurez-vous qu'ils sont hors de portée des enfants.

Distributeur de produit de rinçage

• Pour ouvrir le distributeur, tournez le bouchon vers la gauche et soulevez-le.
• Versez le produit de rinçage dans le distributeur en prenant soin de ne pas trop le remplir.
• Replacez le bouchon en l'alignant sur la flèche et en le tournant vers la droite.

Le produit de rinçage est distribué pendant le rinçage final pour éviter la formation de gouttelettes sur la vaisselle qui peuvent laisser des taches et des fissures. Cela permet également d'améliorer le séchage en permettant à l'eau de s'écouler de la vaisselle.

Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides. Le distributeur de produit de rinçage est situé dans la porte à côté du distributeur de détergent. Pour remplir le distributeur, ouvrez le bouchon et versez le produit

de rinçage dans le distributeur jusqu'à ce que l'indicateur de niveau s'éteigne complètement. Le distributeur peut contenir environ 100 ml de liquide de rinçage.

Veillez à ne pas trop remplir le distributeur afin d'éviter tout excédent de mousse. Essuyez tout débordement avec un chiffon humide. N'oubliez pas de replacer le bouchon avant de fermer la porte du lave-vaisselle.

Si votre eau est douce, vous n'aurez peut-être pas besoin de produit de rinçage car il pourrait former un voile blanc sur votre vaisselle.

Réglage du distributeur de produit de rinçage

Une quantité mesurée de produit de rinçage est distribuée au cours du rinçage final. Comme le détergent, la quantité de produit de rinçage dépend de la dureté de l'eau de votre région. Une quantité excessive de produit de rinçage peut provoquer de la mousse en excès et causer un voile blanc ou des fissures sur votre vaisselle. Si l'eau de votre région est très douce, vous n'aurez peut-être pas besoin de produit de rinçage. Si vous avez besoin d'un produit de rinçage, vous pouvez diluer le produit dans un volume d'eau équivalent.

Le distributeur de produit de rinçage propose six paramètres. Démarrez toujours un lavage avec le distributeur en position 4. Si vous constatez que votre vaisselle est tachée ou pas sèche, augmentez la quantité de produit de rinçage en enlevant le couvercle du distributeur et tournez le bouton sur 5. Si votre vaisselle n'est toujours pas bien sèche ou tachée, réglez le bouton sur le nombre suivant jusqu'à ce que

votre vaisselle ne soit plus tachée.

Nous vous conseillons de régler le distributeur sur 4.

Quand remplir le distributeur de produit de rinçage ?

Si l'indicateur de manque de produit de rinçage du bandeau de commandes n'est pas allumé, vous pouvez évaluer la quantité de produit de rinçage selon les indications ci-dessous. Le point noir sur le distributeur de produit de rinçage indique la quantité de produit de rinçage disponible dans le distributeur. Plus la quantité de produit de rinçage diminue, plus la taille du point noir diminue. Vous ne devez jamais laisser le produit de rinçage descendre sous 1/4 du remplissage.

Alors que la quantité de produit de rinçage diminue, la taille du point noir de l'indicateur de niveau change comme suit :

● Plein, 3/4 plein, 1/2 plein, 1/4 plein - remplissage nécessaire pour éviter les taches, Vide

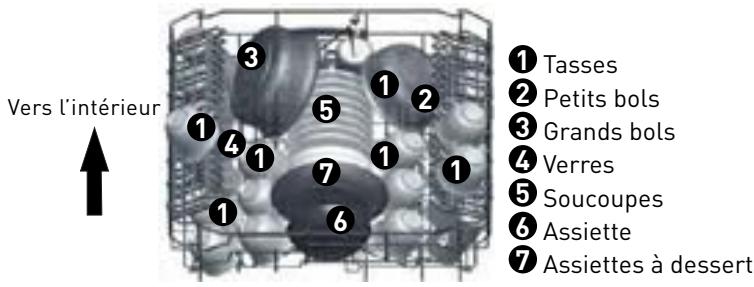

Chargement des paniers du lave-vaisselle

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les consignes de chargement suivantes. Les fonctions et l'apparence des casiers et des paniers varient selon le modèle.

Le compartiment supérieur est conçu pour contenir des éléments délicats et légers comme les verres, les tasses à café et à thé et les soucoupes, ainsi que les assiettes, les petits bols et les petites casseroles (si elles ne sont pas trop sales).

Positionnez les éléments et les ustensiles de façon à ce qu'ils ne soient pas déplacés par les jets d'eau.

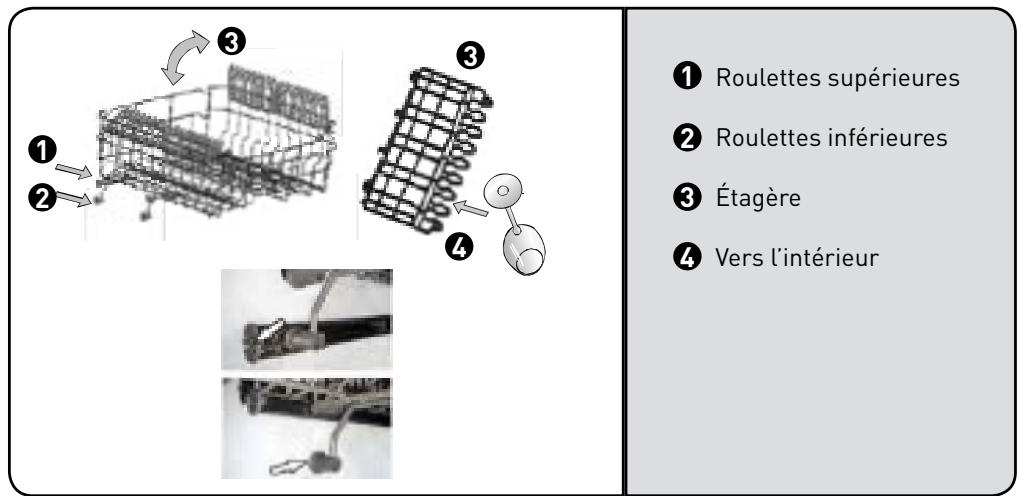

Si besoin, le panier supérieur peut être positionné sur 2 hauteurs. Deux rangées de roulettes permettent de choisir sa position (schéma ci-dessous).

Nous vous conseillons de placer les grands éléments, étant les plus difficiles à nettoyer, dans le compartiment inférieur : pots, poêles, couvercles, plats et bols, comme illustré sur le schéma à droite.

Il est préférable de placer les plats et les couvercles sur le côté du compartiment afin d'éviter de bloquer la rotation du bras d'aspersion.

• Les pots, les bols, etc. doivent toujours être placés à l'envers.
• Les pots profonds doivent être inclinés pour permettre à l'eau de s'écouler.

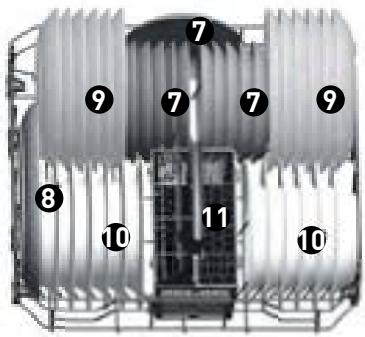

• Le compartiment inférieur offre des rangées pouvant se rabattre afin que des éléments plus larges ou plus de poêles et de casseroles puissent être placés.

Vers l'intérieur

Assiettes à dessert

Plat ovale

Assiettes plates

Assiettes creuses

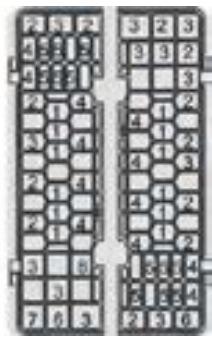

Panier à couverts

Panier à couverts

Les couverts doivent être placés dans le panier à couverts avec les poignées en bas. Si le casier dispose de paniers sur le côté, les couverts doivent être chargés individuellement dans les fentes appropriées. Les longs ustensiles doivent être placés en position horizontale à l'avant du compartiment supérieur.

Vers l'intérieur

1. Fourchettes 2. Cuillères à soupe 3. Cuillères à dessert 4. Cuillères à café 5. Couteaux 6. Cuillères de service 7. Cuillères à sauce 8. Fourchettes de service

ATTENTION

Ne laissez pas les couverts dépasser par le dessous.

Vaisselle non appropriée pour le lavage en machine

• Les planches à découper en bois
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur
• Les objets en cuivre ou en étain
• La vaisselle et les couverts collants
• Les couverts avec un manche en bois, en corne ou en nacre
• La porcelaine ancienne ou peinte à la main

Lors de l'achat de vaisselle, verres, couverts, assurez-vous qu'ils sont bien lavables en machine.

Mise en marche de l'appareil

Démarrage d'un cycle de lavage

1. Vérifiez que la prise de l'appareil est insérée dans une prise murale avec mise à la terre.
2. Vérifiez que l'arrivée d'eau est ouverte sous pression maximale.
3. Chargez le lave-vaisselle [voir le chapitre « Chargement des paniers du lave-vaisselle »].
4. Versez le détergent (voir le chapitre « Adoucisseur d'eau, Détergent et Produit de rinçage »).
5. Tournez le bouton situé à droite du bandeau de commandes afin de sélectionner le programme désiré (voir le chapitre « Tableau des cycles de lavage »). Les indicateurs lumineux varient selon la rotation du sélecteur ; arrêtez de tourner lorsque vous avez sélectionné le programme souhaité.
6. Appuyez sur le bouton Marche/Arrêt et l'indicateur Marche s'allume. À ce moment, le cycle de lavage démarre.

Annuler ou modifier un paramètre de cycle de lavage

Avant tout, un cycle en cours ne peut être modifié que s'il a démarré depuis peu. Dans le cas contraire, le détergent et l'eau ont peut-être été déjà libérés. Dans ce cas, le

distributeur de détergent doit être rempli de nouveau [voir le chapitre 'Remplissage du détergent'].

Appuyez sur le bouton « Départ/Annul » pendant au moins 3 secondes. La machine se met en pause, vous pouvez alors tourner le sélecteur de programme pour désirer le nouveau programme souhaité. Une fois le nouveau programme sélectionné, appuyez de nouveau sur « Départ/Annul » ; le cycle se réinitialise sur le nouveau programme.

Note : Lorsque vous ouvrez la porte en cours de cycle, l'appareil se met en pause. Lorsque vous refermez la porte, il faut appuyer de nouveau sur le bouton « Départ/Annul » pour faire redémarrer l'appareil. L'appareil mettra environ 10 secondes après avoir appuyé sur le bouton « Départ/Annul » avant de démarrer.

Les voyants lumineux s'allument de la façon suivante :

- Tous les voyants lumineux des programmes sont éteints : la machine est en attente de sélection d'un programme.

- Un des voyants lumineux programme est allumé : la machine est en mode pause.

- Un des voyants lumineux programme clignote : la machine fait son cycle de lavage.

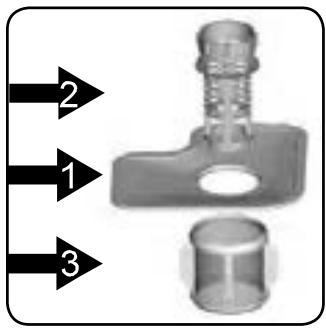

Système de filtrage

Pour votre commodité, nous avons placé la pompe d'évacuation et le système de filtrage à votre portée à l'intérieur de la cuve. Le système de filtrage se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.

1. Filtre principal : Les particules alimentaires et les salissures prises au piège par ce filtre sont pulvérisées par un jet spécial par le bras d'aspersion inférieur et dirigées vers le tuyau d'évacuation.
2. Filtre à déchets : Les éléments plus grands, comme des morceaux de verre ou des os, susceptibles de boucher le tuyau d'évacuation sont pris au piège dans le filtre à déchets. Pour enlever un élément pris dans ce filtre, appuyez doucement sur les languettes situées en haut du filtre et soulevez-le.
3. Micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se déposent à nouveau sur la vaisselle pendant un cycle.
4. Vérifiez les filtres après chaque utilisation pour éviter toute obstruction.
5. En dévissant le filtre à déchets, vous pouvez retirer le système de filtration complet. Enlevez tout résidu ou déchet et nettoyez les 3 filtres sous l'eau courante.

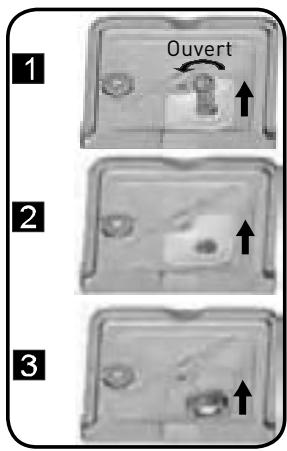

Étape 1 : Dévissez le filtre à déchets et soulevez-le. Étape 2 : Soulevez le filtre principal. Étape 3 : Soulevez le micro-filtre.

Note : Vous retirez les filtres de l'étape 1 à l'étape 3. Pour replacer le filtre, suivez les étapes dans le sens inverse.

L'installation des pipes et les équipements électriques doivent être réalisés par des professionnels.

ATTENTION

Choc électrique ! Coupez l'électricité avant d'installer le lave-vaisselle.

Préparation pour l'installation

• Le lave-vaisselle doit être installé à proximité des tuyaux d'alimentation et de vidange et du câble d'alimentation.
• Un côté du lave-vaisselle doit être placé de façon à faciliter le raccordement des tuyaux de vidange du lave-vaisselle.

REMARQUE

Vérifiez que les accessoires d'installation fournis (crochet pour le panneau esthétique, des vis)

Veuillez lire ces instructions d'installation avec soin. Schéma illustrant les dimensions du meuble et la position du lave-vaisselle. Les préparations doivent être faites avant de placer le lave-vaisselle dans son emplacement d'installation.

1. Choisissez un emplacement à proximité de l'évier afin de faciliter l'installation des tuyaux d'alimentation et de vidange du lave-vaisselle. (Voir figure 1) 2. Si le lave-vaisselle est installé dans un coin du meuble, il est indispensable de conserver un espace (illustré dans la figure 2) lorsque la porte est ouverte.

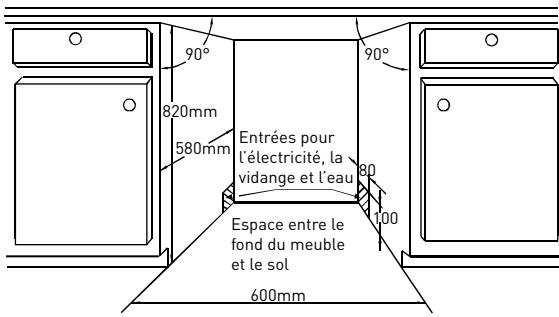

Figure 1 : Il doit y avoir un espace de moins de 5 mm entre le haut du lave-vaisselle et le meuble, et la porte extérieure doit s'aligner sur le meuble.

Figure 2 : Espace minimum lorsque la porte est ouverte.

Dimensions et installation du panneau esthétique

1. Le panneau esthétique en bois peut être installé tel qu'illustré sur la figure 3.

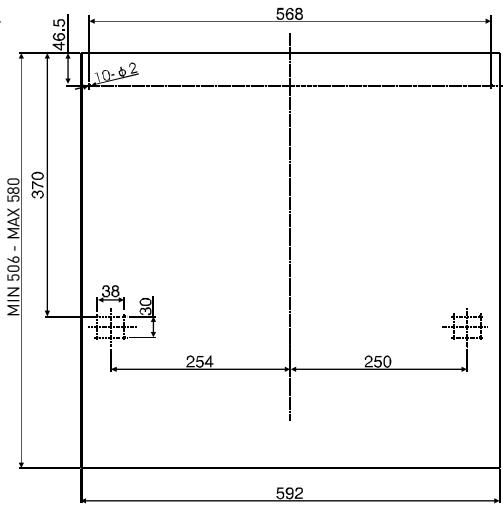

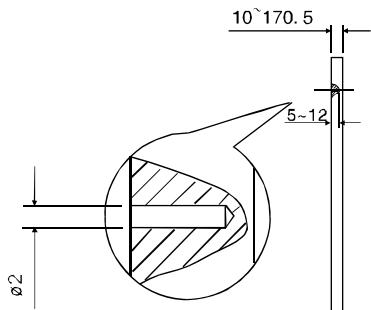

Figure 3 : Le panneau esthétique en bois doit être installé conformément aux dimensions illustrées.

[Unité : mm]

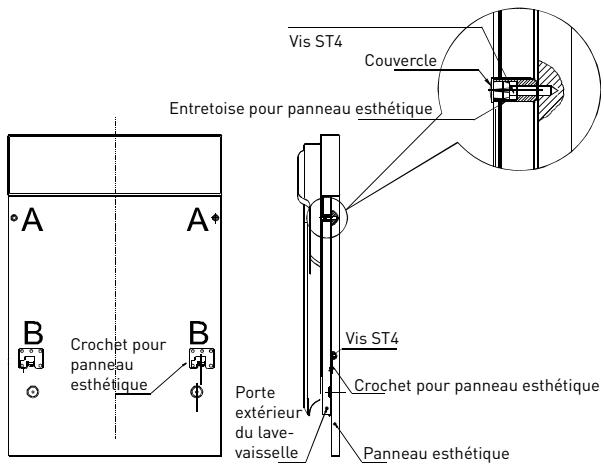

Figure 4a : Installation du panneau esthétique

1. Installez le crochet sur le panneau esthétique en bois et placez le crochet dans la rainure de la porte extérieure du lave-vaisselle (voir figure 4a).

Porte extérieure

Soulevez le crochet de la position 1 à la position appropriée, puis poussez-le vers la droite en position 2, en alignant le panneau avec la porte extérieure.

Après avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons (voir figure 4b).

1. Retirez le couvercle
2. Fixez la vis
3. Remettez le couvercle en place

Figure 4b : Installation du panneau esthétique en bois.

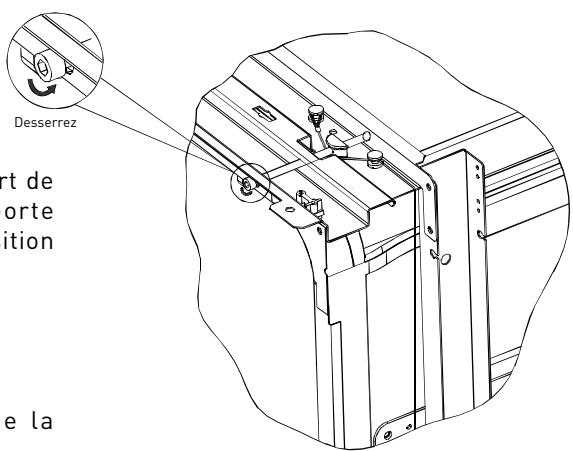

Ajustement de la tension du ressort de porte

Les ressorts de porte sont réglés en usine à une tension spécifique pour la porte extérieure. Si un panneau esthétique en bois est installé, vous devez ajuster la tension du ressort de la porte. Tournez la vis de réglage pour serrer ou détendre le câble en acier (voir figure 5).

Ajustez la tension du ressort de porte jusqu'à ce que la porte reste en équilibre en position complètement ouverte.

Figure 5 : Ajustement de la tension du ressort de porte

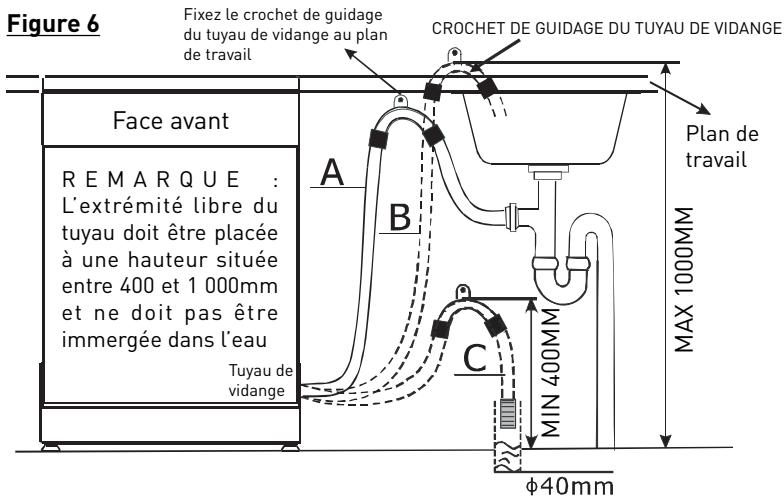

Raccordement du tuyau de vidange

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 4 cm ou laissez s'écouler l'eau dans l'évier, en veillant à ce que le tuyau ne soit ni plié ni coincé. Utilisez le support spécial en plastique fourni avec l'appareil. L'extrémité libre du tuyau doit être placée à une hauteur entre 40 et 100 cm et ne doit pas être immergée dans l'eau.

ATTENTION

Le support du tuyau en plastique doit être fixé fermement au mur pour empêcher le mouvement du tuyau de vidange et éviter que de l'eau ne se déverse.

Étapes pour l'installation du lave-vaisselle

1. Installez la porte du meuble sur la porte extérieure du lave-vaisselle avec les supports fournis. Référez-vous au modèle de positionnement des supports.
2. Ajustez la tension du ressort de porte en tournant, à l'aide d'une clé Allen, dans le sens inverse des aiguilles d'une montre pour serrer les ressorts à gauche et à droite de la porte. Sinon, cela pourrait endommager le lave-vaisselle. (Illustration 2)
3. Raccordez le tuyau d'entrée à l'alimentation d'eau froide.
4. Raccordez le tuyau de vidange. (Voir la figure 6)
5. Raccordez le cordon d'alimentation.
6. Fixez la bande de condensation sous la surface du meuble. Assurez-vous qu'elle est au centre du rebord de la surface.
7. Mettez le lave-vaisselle en place.
8. Nivelez le lave-vaisselle. Le pied arrière peut ajuster l'avant du lave-vaisselle en tournant les vis vers la gauche et la droite du meuble (Illustration 6A). Pour ajuster le pied avant, utilisez une clé et tournez le pied avant jusqu'à ce qu'il soit de niveau (Illustration 6B).
9. Le lave-vaisselle doit être fixé une fois en place. Il existe deux moyens de le faire : A. Surface de travail normale - fixez la surface de travail en utilisant les deux vis en bois, en vous assurant que le poids du lave-vaisselle n'est pas supporté par la surface. (Illustration 7).

Figure 7

B. Surface en marbre ou en granit - fixer les supports sur le panneau de côté du lave-vaisselle et fixer le lave-vaisselle sur le meuble. Mettez le capuchon en caoutchouc sur la vis. (Illustration 8)

Le lave-vaisselle doit être nivelé en ajustant les quatre pieds réglables séparément.

Figure 8 : Illustration de l'ajustement de pied. Remarque : La hauteur maximale du pied réglable est de 60 mm.

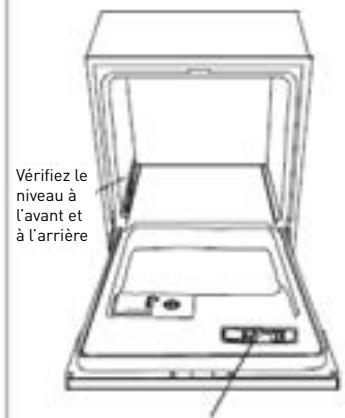

Vérifiez le niveau de part et d'autre.

ATTENTION

Pour la sécurité des personnes :

• n'utilisez pas une rallonge ou un adaptateur de prise avec cet appareil ;
• vous ne devez en aucun cas couper ou enlever la troisième fiche de terre du câble d'alimentation.

Assurez-vous d'avoir une connexion à la terre avant d'utiliser l'appareil. Conditions d'électricité requises.

Veuillez-vous référer à la fiche signalétique de l'appareil pour connaître la tension nécessaire pour brancher le lave-vaisselle à une source d'alimentation appropriée. Utilisez un fusible de 10 ampères.

Un fusible avec retardement ou un disjoncteur est recommandé pour fournir à cet appareil un circuit séparé.

ATTENTION

Assurez-vous d'avoir une prise de terre fonctionnelle avant d'utiliser l'appareil.

Connexion électrique

Assurez-vous que les valeurs de tension et de fréquence du courant domestique correspondent à celles indiquées sur la fiche signalétique et que le système électrique supporte la tension maximale indiquée sur la fiche signalétique. Insérez la prise dans la prise électrique de terre. Si la prise domestique à laquelle l'appareil sera connecté n'est pas adaptée à la prise de l'appareil, remplacez la prise domestique plutôt que d'utiliser un adaptateur ou un accessoire équivalent, car ils pourraient causer une surchauffe et des brûlures.

Instructions concernant la mise à la terre

Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre réduira le risque de choc électrique en fournissant une connexion de moindre résistance au courant électrique. Cet appareil est équipé d'un câble composé d'un conducteur de mise à la terre et d'une prise de terre. La prise doit être branchée à une prise domestique appropriée, installée et reliée à la terre conformément à toutes les réglementations locales.

ATTENTION

Un branchement incorrect du connecteur de mise à la terre peut causer un risque de choc électrique.

Si vous avez un doute concernant la mise à la terre du lave-vaisselle, faites vérifier l'installation par un électricien ou un prestataire qualifié. Ne modifiez pas la prise fournie avec l'appareil ; si elle ne convient pas à votre prise domestique, faites installer une prise adaptée par un électricien qualifié.

Raccordement à l'eau

Raccordement à l'eau froide

Branchez le tuyau d'alimentation d'eau froide à un robinet fileté de 3/4 de pouce et assurez-vous qu'il soit solidement fixé. Si les tuyaux d'eau sont neufs ou n'ont pas été utilisés durant une longue période, laissez couler l'eau pour vous assurer que l'eau est claire, sans impuretés. Si cette précaution n'est pas prise, il peut y avoir un risque que l'arrivée d'eau soit bloquée et qu'elle endommage l'appareil.

ATTENTION

Afin d'éviter que de l'eau stagne dans le tuyau d'arrivée, veuillez fermer le robinet d'eau après chaque utilisation.

Positionnement de la machine

Positionnez l'appareil à l'endroit désiré. L'arrière doit être placé contre un mur et les côtés placés le long de meubles de cuisine ou de murs. Le lave-vaisselle est équipé de tuyaux d'alimentation d'eau et de vidange qui peuvent être placés sur la droite ou sur la gauche pour faciliter l'installation.

Comment vidanger l'excès d'eau des tuyaux

Si l'évier est à une hauteur de plus de 1000 mm du sol, l'excès d'eau dans les tuyaux ne pourra pas être vidangé directement dans l'évier. Il sera nécessaire de vidanger l'excès d'eau des tuyaux dans un bol ou dans un récipient approprié tenu à l'extérieur et à une hauteur inférieure à celle de l'évier.

Sortie d'eau

Raccordez le tuyau de vidange d'eau. Le

tuyau de vidange doit être correctement fixé pour éviter toute fuite d'eau. Assurez-vous que le tuyau d'arrivée d'eau n'est pas écrasé ou tordu.

Tuyau d'extension

S'il est nécessaire d'ajouter un tuyau d'extension, utilisez un tuyau de vidange similaire.

Sa longueur ne doit pas excéder 4 mètres, sinon l'efficacité du nettoyage du lave-vaisselle pourrait diminuer.

Raccordement au siphon

Le raccordement au lieu de vidange doit être à une hauteur de 40 cm (minimum) à 100 cm (maximum) à partir du bas de la machine. Le tuyau de vidange d'eau doit être fixé par une attache. L'autre extrémité du tuyau de vidange ne doit pas être immergée dans l'eau.

Démarrer le lave-vaisselle

Les points suivants doivent être vérifiés avant de démarrer le lave-vaisselle :

1. Le lave-vaisselle est nivelé et stable.
2. La valve d'arrivée d'eau est ouverte.
3. Il n'y a pas de fuite aux points de connexion des conduits.
4. Les câbles sont solidement connectés.
5. L'alimentation électrique est activée.
6. Le tuyau d'arrivée et le tuyau de vidange sont raccordés.
7. Tous les matériaux d'emballage et les imprimés ont été retirés du lave-vaisselle.

ATTENTION

Après l'installation, veuillez placer ce manuel dans le sac des imprimés. Le contenu de ce manuel est très utile à tous les utilisateurs.

Nettoyage des filtres

Montage des filtres

Pour obtenir de meilleures performances et de meilleurs résultats, le système de filtrage doit être propre.

Le filtre récupère efficacement les particules alimentaires de l'eau de lavage, lui permettant d'être redistribuée pendant le cycle. Pour cette raison, il est conseillé d'enlever les plus grosses particules alimentaires prises au piège dans le filtre après chaque cycle de lavage en rinçant le filtre semi-circulaire et le réservoir sous l'eau du robinet. Pour enlever le système de filtrage, tirez sur la poignée du réservoir vers le haut. Le système de filtrage complet doit être nettoyé au moins une fois par mois.

Pour nettoyer le filtre à déchets et le micro-filtre, utilisez une brosse de nettoyage. Puis, remontez les pièces du filtre comme indiqué dans la figure de gauche et réinsérez l'ensemble dans le lave-vaisselle dans son emplacement en appuyant vers le bas.

Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Un positionnement incorrect du filtre peut diminuer le niveau des performances de l'appareil et abîmer la vaisselle et les ustensiles.

MISE EN GARDE !

N'utilisez jamais le lave-vaisselle sans mettre les filtres en place.

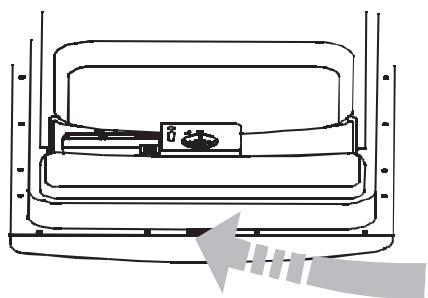

Nettoyage de la porte

Pour nettoyer le contour de la porte, vous devez utiliser uniquement un chiffon doux et humide. Pour empêcher toute pénétration d'eau dans le verrou de la porte et les composants électriques, n'utilisez pas de nettoyant aérosol de quelque sorte que ce soit.

De la même façon, n'utilisez jamais de nettoyants ou d'éponges à récurer sur les surfaces externes car ils pourraient rayer le revêtement. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

MISE EN GARDE !

N'utilisez jamais de nettoyant vaporisateur pour nettoyer la porte car ils pourraient endommager le verrou de la porte et les composants électriques. Il est interdit d'utiliser un agent abrasif ou une serviette en papier en raison du risque de rayures ou de taches sur la surface en acier inoxydable.

Entretien du lave-vaisselle

Pour nettoyer l'extérieur et le bandeau de commande, utilisez un chiffon légèrement humide, puis séchez soigneusement.

N'utilisez jamais d'objets pointus, de tampons à récurer ou de nettoyants corrosifs sur une des pièces du lave-vaisselle.

Pour nettoyer l'extérieur et le bandeau de commande, utilisez un chiffon légèrement humide, puis séchez soigneusement. N'utilisez jamais d'objets pointus, de tampons à récurer ou de nettoyants corrosifs sur une des pièces du lave-vaisselle.

Protection du lave-vaisselle contre le gel

Si vous laissez votre lave-vaisselle dans un endroit non chauffé pendant l'hiver, demandez à un service spécialisé de :

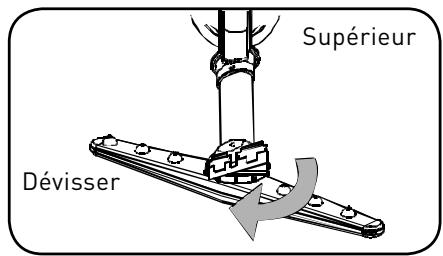

- Enlevez le bras de vaporisateur supérieur :

Pour enlever le bras de vaporisateur supérieur, ôtez l'écrou et tournez dans le sens des aiguilles d'une montre.

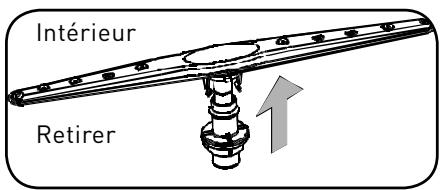

- Enlevez le bras de vaporisateur inférieur :

Pour l'enlever, dévissez le bras inférieur avec un mouvement vers le haut.

- Lavez les bras :

Il est recommandé d'éliminer les particules d'aliment restées après chaque lavage grâce à du savon et de l'eau chaude. Repositionner les bras après le rinçage.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion car les produits chimiques contenus dans l'eau peuvent bloquer les jets et les roulements des bras d'aspersion. Pour enlever le bras d'aspersion, dévissez le boulon et enlevez le joint d'étanchéité en haut du bras d'aspersion puis retirez le bras. Lavez les bras dans de l'eau savonneuse et tiède et utilisez une brosse souple pour nettoyer les jets. Replacez les bras après les avoir rincés soigneusement.

Comment conserver la vaisselle en bon état ?

• Après chaque lavage, coupez l'arrivée d'eau de l'appareil et laissez la porte légèrement entrouverte pour évacuer l'humidité et les odeurs. Avant de nettoyer ou

d'effectuer toute opération d'entretien, retirez toujours la fiche de la prise murale. Ne prenez pas de risques.

• Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez pas de solvant ou de produit de nettoyage abrasif. Préférez un chiffon et de l'eau tiède savonneuse. Pour enlever les taches à l'intérieur du lave-vaisselle, utilisez un chiffon humide trempé dans l'eau et dans un peu de vinaigre blanc ou bien un produit de nettoyage conçu spécialement pour le lave-vaisselle.
• Lorsque vous partez en vacances, il est conseillé d'effectuer un cycle de lavage à vide puis de débrancher la fiche de la prise, de couper l'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cela permet de prolonger l'efficacité des joints et

d'empêcher les odeurs de se former à l'intérieur de l'appareil.

• Si vous devez déplacer l'appareil, maintenez-le le plus possible en position verticale. Si cela est absolument nécessaire, vous pouvez le basculer en arrêté.
• La nourriture restée coincée dans les joints est une des raisons qui provoque la formation d'odeurs à l'intérieur du lave-vaisselle. Un nettoyage périodique avec une éponge humide permet d'éviter ce problème.

Conseils de dépannage

AVANT D'APPELER UN SERVICE APRÈS-VENTE

Conseils de dépannage

Consultez le tableau suivant pour vous éviter d'appeler un service de dépannage.

Problème	Causes possibles	Que faire
L e lave-vaisselle ne fonctionne pas	Un fusible a sauté ou le disjoncteur s'est déclenché	Remplacez le fusible ou redémarrez le disjoncteur. Débrancher les autres apparèils qui partagent le même circuit que le lava-vaiselle.
	Pas d'alimentation électrique	Vérifiez que le lava-vaiselle est allumé et que la porte est bien fermée. Vérifiez que le cordon d'alimentation est correctement branché dans la prise murale.
	Pression de l'eau basse	Vérifiez que l'arrivée d'eau est correctement branchée et ouverte.
La pompe de vidange ne s'accrite pas	Trop-plein	Le système est conçu pour détecter un trop-plain. Dans ce cas, il ferme la pompe de circulation et active la pompe d'évacuation.
Bruit	Certain sons audibles sont normaux	Son provenant de l'action de réduction des-aliments légers et de l'ouverture du rés-servoir de détergent.
	Les ustensiles ne sont pas positionnés correctement dans le panier ou une petite pièce est tombée dans le panier	Vérifiez que tout est bien mis en place dans le lava-vaiselle.
	Bourdonnement du moteur	Le lava-vaiselle n'est pas utilisé régulièrement. Si vous le n'utilise pas souvent, n'oubliez pas d'utiliser le lava-vaiselle toutes les semaines pour permettre de conserver le joint humide.
Mousse dans la cuve	Détergent inadapté	N'utilise qu'un détergent spécial pour lava-vaiselle pour éviter la mousse. Si cela se produit, ouvrez le lava-vaiselle et laissez la mousse s'évaporer. Ajouter une dose d'eau froide dans la cuve. Fermez le lava-vaiselle, puis évac-uez l'eau en tournant doucement le bou-ton jusqu'àu programme d'évacuation. Recommencez si nécessaire.
	Dispersion du produit de rinceage	Essuyez toujours les éclaboussures de produit de rinceage immédiatement.
Intérieur de la cuve tachée	Utilisation d'un détergent avec colorant	Vérifiez que le détergent est sans colorant.
La vaiselle n'est pas sèche	Le distributeur de produit de rinceage est vide	Vérifiez que le distributeur de produit de rinceage est plein
Assiettes et couverts sales	Programme inadapté	Sélectionnez un programme plus fort
	Chargement des paniers incorrect	Vérifiez que l'action du distributeur de détergent et des bras d'aspersion n'est pas bloquée par une grande piece de vaisselle.
Taches et voile blanc sur les verres et les couverts	1. Eau extrémement durable2. Température de l'arrivée d'eau BASSE3. Surcharge du lave-vaisselle4. Chargement incorrect5. Detergent en poudre humide ou trop ancien6. Distributeur de produit de rinceage vide7. Dosage du détergent incorrect	Pour enlever les taches sur les verres :1. Enlevez tous les ustensiles en métal.2. N'ajoute pas de détergent.3. Sélectionnez le cycle le plus long.4. Démarrez le lave-vaisselle et laissez-le tournier pendant environ 18 à 22 minutes ; il sera alors dans le cycle de lavage principal.5. Ouvrez la porte pour verser 2 tasses de vinaire blanc au fond du lave-vaisselle.6. Fermez la porte et laissez le lave-vaisselle terminer le cycle. Si le vinaigren'a aucun effet : répétez les étapes précédentes mais utilisez 60ml de cristaux d'acide citrique à la place du vinaire.
Voile blanc sur les verres	Association d'eau douce et trop de détergent	Utilisez moins de détergent si l'eau est douce et sélectionné un cycle plus court pour laver les verres et les rendre propres
Voile jaune ou marron sur les surfaces internes	Taches de thé ou de café	Utilisez une solution de 1/2 tasse d'eau de Javel et 3 tasses d'eau chaude pour enlever les taches à la main.PRECAUTION !Vous doivent attendre 20 minutes à la fin d'un cycle pour laisser les éléments chauffants refroidir avant de nettoyer l'intérieur sinon vous risquez de vous brûler.
	Dépôts de fer dans l'eau pouvant provoquer un voile	Vous devez contacter une société d'adoucisseur d'eau pour obtenir un filtré spécial.

CODES DES INDICATEURS LUMINEUX

Codes	Significations	Raisons possibles
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression de l'eau est insuffisante.
E4	Débordement	Fuite dans un des éléments du lave-vaisselle

Si les problèmes persistent, contactez le service après-vente de votre magasin vendeur.

Problème	Causes possibles	Que faire
Voile blanc sur la surface interne	Minéaux contenus dans l'eau dure	Pour nettoyer l'intérieur de l'appareil, utilisez une éponge humide avec du détergent pour lave-vaisselle et mettez des gants en caoutchouc. N'utilise jamais d'autres nettoyants que le détergent pour lave-vaisselle pour éviter le risque de mousse.
Le couvercle du réservoir de détergent ne ferme pas	Le bouton n'est pas sur la position OFF (FERME)	Tournez le bouton en position OFF
Restes dans le réservoir de détergent	La vaisselle bloque le réservoir de détergent	Rechargez la vaisselle correctement
Vapeur	Phénomène normal	De la vapeur s'échappe du conduit d'aération du loquet de la portependant le séchage et l'évacuation de l'eau
Marques grises ou noires sur la vaisselle	Des ustensiles en aluminium se sont frottés contre la vaisselle	Utilisez un nettoyant doux pour éliminer ces marques.
De l'eau stagné dans le fond de la cuve	Phénomène normal	Une petite quantité d'eau propre autour de la sortie du fond de la cuve à l'arrière de la cuve maintient le joint propre.
Fuite du lave-vaisselle	Distributeur trop repli ou débordement du produit de rinceage	Attention de ne pas trop replir le distributeur de produit de rinceage. Les éclaboussures de produits de rinceage peuvent entraîner un surplus de mousse et une inondation. Essuyez les éclaboussures avec un chiffon sec.
	Le lave-vaisselle n'est pas à la bonne hauteur	Vérifiez que le lave-vaisselle est nivelé.

Hauteur	820mm
Largeur	595 mm
Profondeur	540mm
Tension de charge connectée	voir l'étiquette
Pression d'eau:	0.04-1.0MPa
Alimentation	voir l'étiquette
Capacité	12 couverts
Marque	VALBERG
Référence	LV INT 12C45 BNS SC
Capacité nominale	12 couverts
Classe d'efficacité énergétique 1	A+

Cette fiche est éditée en conformité avec la Directive Européenne 1059/2010.

Consommation d'énergie annuelle (AEc) [2]	290 kWh
Consommation d'énergie (Et) du cycle de lavage standard	1.02hWh
Consommation d'électricité en mode arrêt (Po)	0 W
Consommation d'électricité en mode laissé sur marche (Pl)	0.75 W
Consommation d'eau annuelle (AWc) [3]	3360 litres
Classe d'efficacité de séchage [4]	A
Programme de lavage standard [5]	ECO 50°C
Durée du programme de lavage standard	165 min
Émissions acoustiques dans l'air	45 dB(A) re 1pW
Type d'installation	Pose libre
Installation intégrable possible	OUI
Hauteur	82 cm
Largeur	59.5 cm
Profondeurs (avec câble et tuyaux)	54 cm
Tension d'alimentation nominale	220-240 V ~ 50 Hz
Puisance nominale	1760-2100 W
Pression de l'eau	0.4-10bar=0.04-1MPa

Notes

[1] Classe d'efficacité énergétique A sur une échelle allant de D (appareils les moins efficaces) à A+++ (appareils les plus efficaces). (2) Consommation d'énergie de 290 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faibles puissance. La consommation réelle d'énergie dépend des conditions d'installation et d'utilisation de l'appareil. (3) Consommation d'eau de 3360 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. (4) Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces). (5) Le programme ECO 50°C est le cycle de lavage standard par défaut auquel se rapportent les informations qui figurent

sur l'étiquette et sur cette fiche, ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.

Cet appareil répond aux exigences des normes européennes dans leurs versions applicables à la date de fabrication de l'appareil ainsi qu'aux directives européennes :

• Sécurité électrique 2006/95/CE - Compatibilité électromagnétique 2004/108/CE - Écoconception 2009/125/CE

Les données ci-dessus ont été mesurées dans les conditions de test spécifiées par les normes applicables.

Les résultats peuvent varier en fonction de la quantité et de l'état de salissure de la vaisselle, de la durée de l'eau, de la quantité de détergent utilisée, etc.

Ce manuel est écrit en fonction des règles et normes de la Communauté européenne.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Merci !

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
