VAL 12BE - Lave-vaisselle VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Valberg
Modèle	VAL 12BE
Capacité	12 couverts
Dimensions (H x L x P)	82 x 60 x 60 cm
Poids net	50 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance totale	2100 W
Consommation d'eau par cycle	9,5 L (cycle éco)
Consommation d'énergie par cycle	0,92 kWh (cycle éco)
Classe énergétique	A+
Niveau sonore	44 dB(A)
Programmes de lavage	Éco, Intensif, Rapide, Verres, Prélavage
Séchage	Par condensation avec ventilateur
Options	Départ différé jusqu'à 24h, Sécurité enfants
Entretien	Nettoyage régulier du filtre et des bras de lavage
Sécurité	Double sécurité anti-fuite, verrouillage porte, protection surchauffe
Pièces détachées	Disponibles via SAV Valberg ou revendeurs agréés
Réparabilité	Indice de réparabilité 7,2/10
Informations générales	Fabriqué en Italie, Garantie 2 ans

FOIRE AUX QUESTIONS - VAL 12BE VALBERG

Comment installer le lave-vaisselle VAL 12BE ?

Assurez-vous que l'appareil est de niveau et que les raccordements d'eau (arrivée et évacuation) sont corrects. Branchez sur une prise 230 V avec mise à la terre. Consultez le schéma d'installation dans la notice.

Quels types de détergent utiliser ?

Utilisez un détergent spécifique lave-vaisselle en poudre, gel ou pastilles. Ajoutez du sel régénérant et du liquide de rinçage pour un meilleur résultat.

Pourquoi mon lave-vaisselle ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée, que le programme est sélectionné et que le robinet d'arrivée d'eau est ouvert. Consultez le code erreur affiché.

Comment nettoyer les filtres ?

Retirez le panier inférieur, dévissez le filtre central et le filtre plat, rincez-les sous l'eau courante. Remettez en place. Nettoyez-les chaque mois.

Que faire si la vaisselle n'est pas sèche en fin de cycle ?

Utilisez un liquide de rinçage de qualité. Sélectionnez l'option Séchage renforcé si disponible. Vérifiez que la résistance de séchage fonctionne.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches Départ différé et Rapide pendant 3 secondes. Un symbole de verrouillage apparaît. Pour désactiver, répétez l'opération.

Quelle est la consommation d'eau du cycle éco ?

Le cycle éco consomme environ 9,5 litres d'eau par lavage, soit une économie d'eau et d'énergie par rapport aux programmes intensifs.

Pourquoi des traces blanches sur la vaisselle ?

Cela est dû à un excès de sel ou un manque de liquide de rinçage. Vérifiez le réglage de la dureté de l'eau et ajustez le dosage du sel.

Puis-je utiliser du vinaigre pour détartrer ?

Non, utilisez un détartrant spécial lave-vaisselle. Le vinaigre peut endommager les joints et les pièces en caoutchouc.

Comment obtenir la notice complète ?

Téléchargez la notice PDF gratuite sur notice-facile.com en renseignant votre modèle VAL 12BE. Vous pouvez aussi demander une traduction.

MODE D'EMPLOI VAL 12BE VALBERG

Veuillez lire attentivement cette notice d'utilisation avant d'utiliser votre lave-vaisselle. Conservez-la pour toute future référence.

LECTURE DE LA NOTICE

Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d'utilisation, aux consignes d'installation et aux conseils de dépannage, etc. Une lecture attentive de cette notice avant d'utiliser le lave-vaisselle vous aidera à utiliser et à entretenir le lave-vaisselle correctement.

AVANT DE CONTACTER UN SERVICE DE DÉPANNAGE

Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants sans avoir besoin de recourir au service de techniciens professionnels.

NOTE :

Le fabricant, conformément à une politique de développement permanent et de mise à jour du produit, peut effectuer toute modification sans donner de notification préalable.

Consignes de sécurité 2-3

Consigne d'utilisation 4

A. Bandeau des commandes 4

B. Fonctions du lave-vaisselle 5

C. Tableau des cycles de lavage 6

D. Adoucisseur d'eau 7-8

E. Détergent 9

F. Produit de rinçage 10-11

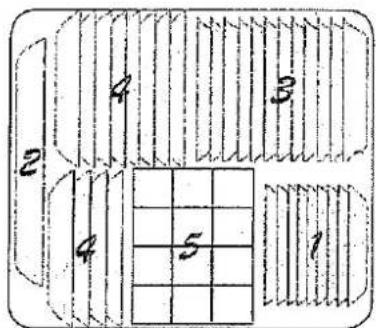

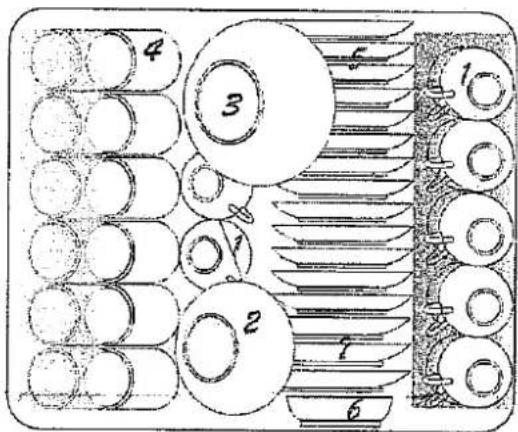

G. Chargement des paniers du lave-vaisselle 11-13

H. Caractéristiques de l'affichage 13

I. Système de filtrage 14

J. Entretien du lave-vaisselle 14-16

Consignes d'installation 16

A. Raccordement électrique 16-17

B. Raccordement de l'eau 17

C. Emplacement de l'appareil 18

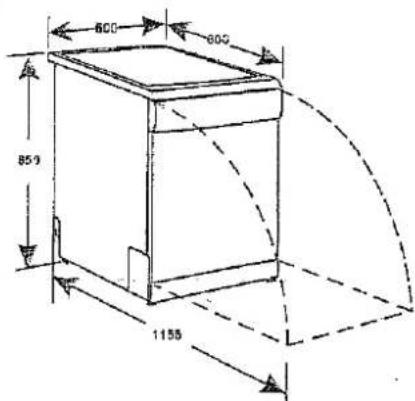

D. Dimensions 18

Conseils de dépannage 19

Avant de contacter un service de dépannage 19-21

CONSIGNES DE SÉCURITÉ

IMPORTANTES CONSIGNES DE SÉCURITÉ. LIRE TOUTES LES CONSIGNES AVANT UTILISATION

MISE EN GARDE !

Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les précautions de base ci-dessous, y compris les précautions suivantes :

ATTENTION ! L'HYDROGENE EST UN GAZ EXPLOSIF

Dans certaines conditions, de l'hydrogène peut se former dans un système d'eau chaude qui n'a pas été utilisé pendant deux semaines ou plus. L'HYDROGENE EST UN GAZ EXPLOSIF.

Si le système d'eau chaude n'a pas été utilisé pendant une telle durée, ouvrez tous les robinets d'eau chaude avant d'utiliser votre lave-vaisselle et laissez l'eau s'écouler pendant plusieurs minutes. Cela permettra de libérer l'hydrogène accumulé. Comme le gaz est inflammable, ne fumez pas ou n'utilisez pas de flamme ouverte pendant cette opération.

INSTRUCTIONS DE MISE A LA TERRE

Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux.

Enlèvement des appareils ménagers usagés :

La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

ATTENTION! USAGE APPROPRIE

- Ne pas abuser, s'asseoir ou se tenir debout sur la porte ou le casier à vaisselle du lave-vaisselle.

- Ne pas toucher les éléments chauffants pendant ou immédiatement après utilisation.

- Ne pas laver de vaisselle en plastique sauf si elle porte la marque 'résistant au lave-vaisselle'. Pour la vaisselle qui ne porte pas cette marque, vérifier les recommandations du fabricant.

- N'utiliser que des détergents et des additifs de rinçage destinés à un lave-vaisselle automatique.

Ne jamais utiliser de savon, de détergent pour le linge, ou de détergent à mains dans le lave-vaisselle.

Conserver ces produits hors de portée des enfants.

- Éloigner les enfants des détergents et des produits de rinçage, et de la porte ouverte du lave-vaisselle, car il pourrait rester du détergent à l'intérieur.

- La porte ne doit pas être laissée en position ouverte pour éviter tout risque de trébuchement.

- Pendant l'installation, le cordon d'alimentation ne doit pas être plié ou aplati de manière excessive ou dangereuse.

- Ne pas modifier les commandes.

- Cet appareil n'est pas destiné à être utilisé par de jeunes enfants ou des personnes handicapées sans surveillance.

- Les détergents pour lave-vaisselle sont extrêmement alcalins et peuvent être très dangereux en cas d'ingestion. Éviter tout contact avec la peau et les yeux, et éloigner les enfants du lave-vaisselle lorsque la porte est ouverte.

- Ne pas utiliser le lave-vaisselle tant que les panneaux de fermeture ne sont pas correctement en place. Ouvrir la porte avec précaution si le lave-vaisselle est en cours de fonctionnement pour éviter tout risque d'aspersion d'eau.

- Ne poser aucun objet lourd sur la porte ouverte,

l'appareil pourrait basculer en avant.

- Lors du chargement de la vaisselle à laver :

1) Placer les objets pointus de manière à ne pas endommager le joint de la porte ;

2) Charger les couteaux aiguisés pointe vers le bas pour réduire le risque de coupures.

- Lors de l'utilisation du lave-vaisselle, éviter de mettre les ustensiles en plastique en contact avec les éléments chauffants.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, pour éviter un danger.

- Veuillez jeter le matériel d'emballage de façon appropriée.

- Utiliser le lave-vaisselle uniquement pour l'usage auquel il est destiné.

- Enlever la porte donnant accès au compartiment de lavage lors du déménagement ou du démontage d'un vieux lave-vaisselle.

- Les jeunes enfants doivent rester sous surveillance pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Vérifier que le réservoir du détergent est vide à la fin du cycle de lavage.

- Les autres moyens de déconnexion de la prise de courant doivent être incorporés dans le branchement fixe avec au moins 3mm de distance de tous les pôles.

- Le nombre maximum de couverts est de 12.

- La pression d'eau maximale à l'entrée autorisée est de 1Mpa.

- La pression d'eau minimale à l'entrée autorisée est de 0.04Mpa.

LIRE ET SUIVRE SOIGNEUSEMENT CES CONSIGNES DE SECURITE.

CONSERVER CES INSTRUCTIONS

CONSIGNES D'UTILISATION

IMPORTANT!

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez lire toutes les instructions d'utilisation avant la première utilisation.

1. Bouton MARCHE/ARRET : Pour activer/désactiver l'électricité.
2. Indicateur lumineux de fonctionnement : S'allume lorsque le bouton MARCHE / ARRET est appuyé.
3. Indicateur lumineux d'avertissement pour le rinçage : S'allume lorsque du liquide de rinçage doit être rajouté.
4. Indicateur lumineux d'avertissement pour le sel : S'allume lorsque du sel régénérant doit être rajouté.
5. Bouton de mi-lavage : Après avoir sélectionné un cycle de lavage, appuyez sur ce bouton pour sélectionner un mi-lavage (le bras vaporisateur inférieur n'est pas activé, vous devez donc remplir uniquement le panier supérieur).
6. Indicateur de mi-lavage : S'allume lors de la sélection d'un mi-lavage.
7. Fenêtre d'affichage : Affiche la durée restante du programme, le temps de retardement, les codes d'erreur, etc.
8. Bouton d'activation à retardement : Appuyez sur ce bouton pour régler la durée de retardement pour le lavage. Vous pouvez retarder le démarrage du lavage jusqu'à 24 heures. Chaque pression sur ce bouton retarde le démarrage du lavage d'une heure.
9. Bouton de programme : Appuyez sur ce bouton pour choisir le programme désiré.
10. Bouton Départ/Pause : Appuyez sur ce bouton pour démarrer ou arrêter momentanément le lave-vaisselle, l'indicateur lumineux de fonctionnement s'allumera lors du démarrage.
11. Indicateur lumineux de programme.

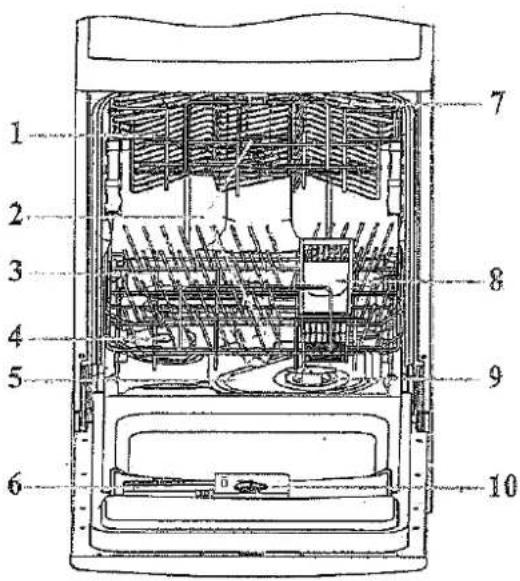

B) FONCTIONS DU LAVE-VAISSELLE

1. Panier supérieur
2. Bras d'aspersion
3. Panier inférieur
4. Adoucisseur d'eau (Pour certains modèles uniquement)
5. Filtre principal
6. Distributeur de détergent
7. Étagères pour tasses

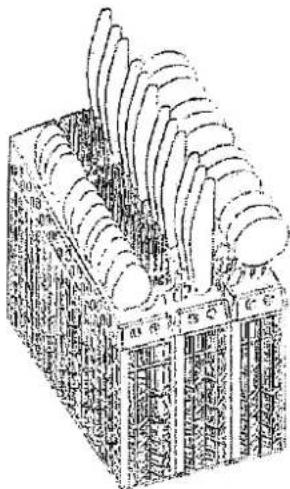

8. Panier à couverts
9. Filtre à déchets
10. Distributeur de produit de rinçage
11. Raccord du tuyau d'évacuation
12. Raccord du tuyau d'arrivée

Programme	Cycle	Information sur le cycle	Description du cycle	Détergent Pré/Principal	Produit de rinçage
Normal		Pour vaisselle normalement sale : plats, assiettes, verres et poêles légèrement sales. . Cycle quotidien Standard	Pré-rinçagePré-rinçage (50°C)Lavage (60°C)Rinçage (70°C)Séchage	5/22 gr
Intensif		Pour vaisselle plus saie : plats, casseroles et vaisselle qui ont séjourné avec des résidus Alimentaires	Pré-rinçageLavage (47°C)Rinçage (67°C)Séchage	5/25 gr
Rinçage		Pour vaisselle ayant besoin d'un rinçage et d'un séchage uniquement	Pré-rinçageLavage (45°C)Rinçage (60°C)Séchage	22 gr
Economique		Pour vaisselle légèrement saie : assiettes, verres, bols et poêles légèrement sales	Lavage (45°C)Rinçage (70°C)Séchage	15 gr
Léger		Pour vaisselles légèrement sale : verres, cristal et porcelaine	Pré-rinçageLavage (45°C)Rinçage (70°C)	15 gr
Trempage		Rinçage de la vaisselle que vous laverez plus tard ce même jour	Pré-rinçage

Mise en marche du lave-vaisselle

Démarrage d'un cycle de lavage

1. Tirez les compartiments inférieur et supérieur, placez votre vaisselle sale et repoussez les compartiments. Il est recommandé de charger tout d'abord le compartiment inférieur, puis le compartiment supérieur (voir le paragraphe intitulé « Charger le lave-vaisselle »).
2. Versez le détergent (voir le paragraphe intitulé « Sel, détergent et liquide de rinçage »).
3. Refermez la porte en poussant un peu pour assurer une fermeture correcte. Note : Un déclic peut être entendu lorsque la porte est parfaitement fermée.
4. Insérez la prise dans la prise murale. La source d'alimentation est de 220-240V 50HZ, la spécification de la prise est de 12A 250V, assurez-vous que l'arrivée d'eau soit réglée sur une pleine pression.
5. Appuyez sur le bouton MARCHE/ARRÊT.
6. Choisissez le programme désiré selon le niveau de saleté de la vaisselle en appuyant sur le bouton de sélection du programme.
7. Appuyez sur le bouton Départ/Pause pour démarrer le lavage.
8. Lorsque le lavage est terminé, vous pouvez éteindre le lave-vaisselle en appuyant sur le bouton Marche/Arrêt.

Changement de programme

Lorsque le lave-vaisselle fonctionne et que vous désirez changer le programme en cours, veuillez procéder aux étapes suivantes :

1. Appuyez durant plus de trois secondes sur le bouton Départ.
2. Appuyez sur le bouton programme pour sélectionner le nouveau programme.
3. Appuyez sur le bouton Départ pour démarrer le lavage.

NOTE : Si vous ouvrez la porte du lave-vaisselle durant le lavage, il s'arrêtera momentanément.

Fermez de nouveau la porte et appuyez sur le bouton Départ/Pause et le lave-vaisselle se remettra à fonctionner après 10 secondes.

À la fin du cycle de lavage

L'alarme sonnera durant 8 secondes.

Ouvrez la porte de votre lave-vaisselle et éteignez l'appareil en utilisant l'interrupteur Marche/Arrêt.

Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler les plats et les ustensiles lorsqu'ils sont encore chauds et plus susceptibles de se casser.

Il existe deux moyens de réduire la dureté de l'eau : utiliser un adoucisseur d'eau ou utiliser du détergent.

La dureté de l'eau varie selon les régions. Si vous utilisez de l'eau dure pour votre lave-vaisselle, des dépôts calcaires se formeront sur la vaisselle et les ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui utilise un sel spécifiquement adapté pour éliminer le calcaire et les minéraux contenus dans l'eau.

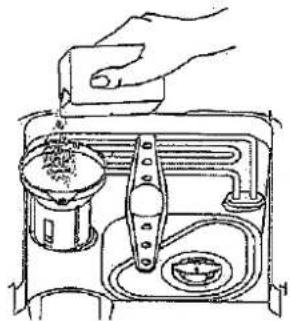

Remplissage de l'adoucisseur

Utilisez toujours le sel spécialement adapté aux lave-vaisselle.

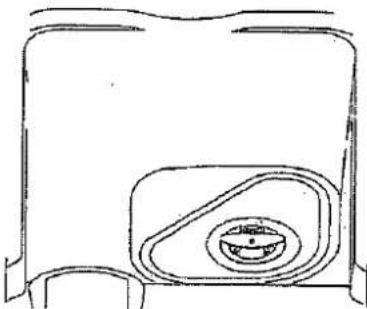

Le réservoir de sel est situé sous le panier inférieur et doit être rempli de la façon suivante :

1. Enlevez le panier inférieur puis dévissez le bouchon du réservoir de sel.
2. Si vous remplissez le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.
3. Placez le bout de l'entonnoir (fourni) dans le trou et versez environ 1.2kg de sel. Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

1. Il faut remplir le réservoir de sel lorsque l'indicateur de manque de sel s'allume. Même si le réservoir de sel est suffisamment rempli, l'indicateur peut ne pas noircir avant la dissolution totale du sel.
2. S'il y a un déversement de sel, un programme de trempage peut être réalisé pour s'en débarrasser.

Réglage de la consommation de sel

Le lave-vaisselle est conçu pour permettre de régler le volume de la consommation de sel en se basant sur la dureté de l'eau utilisée. Ceci est destiné à favoriser et à personnaliser le niveau de consommation de sel et à paramétrer la consommation de sel de la façon suivante :

1. Dévissez le bouchon du réservoir de sel.
2. Une bague avec une flèche est dessinée sur le réservoir (Voir Figure ci-contre). Au besoin, tournez la bague dans le sens inverse des aiguilles d'une montre en alliant du signe '-' vers le signe '+' en se basant sur la dureté de l'eau utilisée. Il est conseillé d'effectuer les réglages en accord avec le schéma suivant :

DURETE DE L'EAU			Position du sélecteur	Consommation de sel (Gramme/cycle)	Autonomie (cycles/2kg)
Degré Ciarke	dH	Mmol/l
0 - 14	0 - 18	0 - 1,8	/	0	/
14 -36	18 - 44	1,8 - 4,4	-	20	60
36 - 71	45 - 89	4,5 - 8,9	MED	40	30
71	89	8,9	+	60	20

Contactez votre compagnie des eaux pour obtenir des informations sur la dureté de l'eau.

E) DÉTERGENT

VOUS NE DEVEZ PAS AJOUTER TROP DE DÉTERGENT POUR ÉVITER LA FORMATION DE DÉPÔTS CAR VOTRE LAVE-VAISSELLE EST ÉQUIPÉ D'UN ADOUCISSEUR D'EAU SPÉCIALEMENT CONÇU À CET EFFET.

Le distributeur doit être rempli avant de démarrer chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle utilise moins de détergent et de produit de rinçage que les lave-vaisselle conventionnels. De façon générale, la valeur d'une seule cuillère de détergent est nécessaire pour une charge de lavage normale. Par ailleurs, une vaisselle plus sale nécessitera plus de détergent.

Toujours ajouter le détergent juste avant de démarrer le lave-vaisselle pour qu'il ne devienne pas humide et ne se dissolve de façon incorrecte.

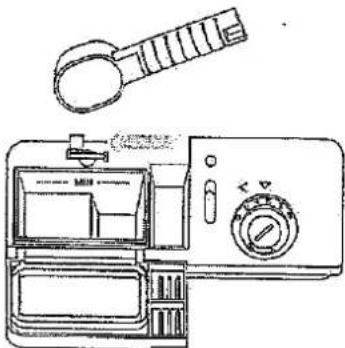

Quantité de détergent à utiliser

SI L'EAU N'EST PAS TROP DURE, VOUS DEVEZ ÉGALEMENT ÉVITER LA FORMATION DE DÉPÔTS EN AJOUTANT DU DÉTERGENT.

La quantité de détergent nécessaire peut varier en fonction de la dureté de l'eau. Pour déterminer la dureté de l'eau de votre zone, contactez votre compagnie des eaux ou la compagnie d'adoucissant d'eau de votre région.

Plus l'eau est dure, plus vous aurez besoin de détergent. N'oubliez pas d'ajuster la quantité de détergent à utiliser par petites doses jusqu'à trouver la quantité adaptée.

• Enlever les taches provoquées par la dureté de l'eau. Pour enlever les taches provoquées par la dureté de l'eau, essayez la procédure suivante :
• Lavez votre vaisselle avec un programme de lavage normal.
• Enlevez toute la vaisselle en métal telle que les couteaux, les casseroles etc. du lave-vaisselle.
• N'ajoutez pas de détergent.
• Versez 2 tasses de vinaigre dans un bol et placez le bol face vers le haut dans le panier inférieur du lave-vaisselle.
• Lavez votre vaisselle avec un programme de lavage normal.

Si cette procédure n'est pas efficace, essayez la même chose avec 1/4 de tasse de cristaux d'acide citrique au lieu du vinaigre.

• Utilisation correcte du détergent

N'utilisez que du détergent spécialement conçu pour l'utilisation en lave-vaisselle. Conservez votre détergent dans un endroit frais et sec. Ne mettez pas de détergent en poudre dans le distributeur tant que la vaisselle à laver n'est pas installée.

Mise en garde !

Les détergents pour lave-vaisselle sont corrosifs ! Assurez-vous qu'ils sont hors de portée des enfants.

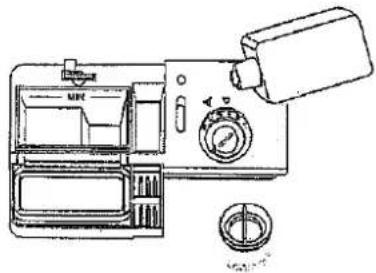

F) PRODUIT DE RINÇAGE

• Pour ouvrir le distributeur, tournez le bouchon vers la flèche « open » (gauche) et soulevez-le.
• Versez le produit de rinçage dans le distributeur en prenant garde de ne pas trop le remplir :
• Replacez le bouchon en l'alignant sur la flèche « open » et en le tournant vers la flèche « closed » (droite).

Le produit de rinçage est distribué pendant le rinçage final pour éviter la formation de gouttelettes sur la vaisselle qui peuvent laisser des taches et des fissures. Cela permet également d'améliorer le séchage en permettant à l'eau de s'écouler de la vaisselle.

Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides. Le distributeur de produit de rinçage est situé dans la porte à côté du distributeur de détergent. Pour remplir le distributeur, ouvrez le bouchon et versez le produit de rinçage dans le distributeur jusqu'à ce que l'indicateur de niveau noircisse complètement. Le distributeur contient environ 100 ml de liquide de rinçage.

Attention de ne pas trop remplir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. N'oubliez pas de replacer le bouchon avant de fermer la porte du lave-vaisselle.

Si votre eau est douce, vous n'aurez peut-être pas besoin de produit de rinçage car il pourrait former un voile blanc sur votre vaisselle.

• Réglage du distributeur de produit de rinçage

Une quantité mesurée de produit de rinçage est distribuée au cours du rinçage final. Comme pour le détergent, la quantité de produit de rinçage dépend de la dureté de l'eau de votre région. Une quantité excessive de produit de rinçage peut provoquer de la mousse en excès et causer un voile blanc ou des fissures sur votre vaisselle. Si l'eau de votre région est très douce, vous n'aurez peut-être pas besoin de produit de rinçage. Si vous avez besoin d'un produit de rinçage, vous pouvez diluer le produit dans un volume d'eau équivalent.

Le distributeur de produit de rinçage a six paramètres. Démarrez toujours un lavage avec le distributeur en position 1. Si vous constatez que votre vaisselle est tachée ou pas sèche, augmentez la quantité de produit de rinçage en enlevant le couvercle du distributeur et tournez le bouton sur 2. Si votre vaisselle n'est toujours pas bien sèche ou tachée, réglez le bouton sur le numéro suivant jusqu'à ce que votre vaisselle ne soit plus tachée.

Nous vous conseillons de régler le distributeur sur 4.

• Quand remplir le distributeur de produit de rinçage

Si l'indicateur de manque de produit de rinçage du bandeau des commandes n'est pas allumé, vous pouvez évaluer la quantité de produit de rinçage selon les indications ci-dessous. Le point noir sur le distributeur de produit de rinçage indique la quantité de produit de rinçage disponible dans le distributeur. Plus la quantité de produit de rinçage diminue, plus la taille du point noir se réduit. Vous ne devez jamais laisser le produit de rinçage descendre à 1/4 du remplissage.

Alors que la quantité du produit de rinçage diminue, la taille du point noir de l'indicateur de niveau change comme suit :

Plein ^3/4 plein ⑥ 1/2 plein - ¼ plein - remplissage nécessaire pour éviter les taches O Vide

G) CHARGEMENT DES PANIERS DU LAVE-VAISSELLE

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les directives de chargement suivantes. Les fonctions et l'apparence des casiers et des paniers varient selon le modèle.

Comment utiliser le panier supérieur

Le panier supérieur est destiné à recevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses à thé et à café et les sous-tasses, les assiettes, les petits plats ronds et les plats creux s'ils ne sont pas trop sales.

Positionnez la vaisselle et la batterie de cuisine de façon à ne pas être déplacées par les aspersions d'eau.

Le panier supérieur est réglable en hauteur en plaçant des roues de différentes hauteurs sur les rails.

1. Tasses
2. Petit plat de service
3. Grand plat de service
4. Verres
5. Sous-tasses
6. Plat
7. Assiettes à dessert

Comment utiliser le panier inférieur

Nous vous conseillons de placer la plus grande vaisselle qui est le plus difficile à nettoyer dans le panier inférieur : pots, poêles, couvercles, plats de service et bois, comme illustré ci-dessous.

Il est préférable de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

• Les pots, les plats de service, etc. doivent toujours être placés à l'envers.
• Les plats profonds doivent être inclinés pour permettre à l'eau de s'écouler.
• Le casier inférieur comporte des petites rangées rabattables pour charger davantage de plats et de poêles ou des plats et des poêles plus grands.
• Assiettes à dessert
• Plat ovale
• Assiettes plates
• Assiettes creuses
• Panier à couverts

Panier à couverts

Les couverts doivent être placés dans le panier à couverts en bas : si le casier contient des paniers latéraux, les cuillères doivent être placées une par une dans les trous appropriés. Les ustensiles longs doivent être placés en position horizontale à l'avant du panier supérieur.

1. Fourchettes
2. Cuillères à soupe
3. Cuillères à dessert
4. Cuillères à café
5. Couteaux
6. Cuillère de service
7. Cuillère à sauce
8. Fourchette de service

Ne pas laisser les couverts dépasser par le dessous.

H) Caractéristiques de l'affichage

8:88 Affichage digital : Affiche le temps de retardement, le temps restant et les codes d'erreur.

Codes d'erreur

Codes	Significations	Causes possibles
E1	Temps de lavage plus long	Les ouvertures d'évacuation ne sont pas ouvertes
E3	Temps de chauffage plus long mais n'atteignant pas la température nécessaire.	Dysfonctionnement du capteur de température ou de l'élément chauffant.
E4	Surchargé	Trop d'eau à l'intérieur.
E6, E7	Température anormale	Court-circuit ou dysfonctionnement du capteur de température.

Vous avez oublié d'ajouter un ustensile à laver ?

Un ustensile peut être ajouté à n'importe quel moment avant que le distributeur de détergent ne soit ouvert.

1. Appuyez sur le bouton Départ.
2. N'ouvrez pas la porte avant que la vaporisation d'eau ne s'arrête. De la vapeur peut s'échapper du lave-vaisselle.
3. Ajoutez les plats oubliés.
4. Fermez la porte et appuyez sur le bouton Départ pour démarrer le lavage.

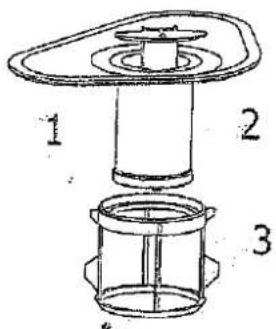

Pour votre commodité, nous avons placé la pompe d'évacuation et le système de filtrage à votre portée à l'intérieur de la cuve. Le système de filtrage se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.

1. Filtre principal : Les particules alimentaires et les salissures pris au piège par ce filtre sont pulvérisées par un jet spécial par le bras d'aspersion inférieur et dirigées vers le tuyau d'évacuation.
2. Filtre à déchets : Éléments plus grands, comme des morceaux de verre ou des os, qui pourraient boucher le tuyau d'évacuation sont pris au piège dans le filtre à déchets. Pour enlever un élément pris dans ce filtre, appuyez doucement sur les languettes situées en haut du filtre et soulevez-le.
3. Micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

J) ENTRETIEN DU LAVE-VAISSELLE

Pour nettoyer le bandeau des commandes, utilisez un chiffon légèrement humide, puis séchez soigneusement.

Pour nettoyer l'extérieur, utilisez une bonne cire à polir.

N'utilisez jamais d'objets pointus, de tampons à récurer ou de nettoyants corrosifs sur une des pièces du lave-vaisselle.

Protection du lave-vaisselle contre le gel

Si vous laissez votre lave-vaisselle dans un endroit non chauffé pendant l'hiver, demandez à un service spécialisé de :

1. Couper l'alimentation électrique du lave-vaisselle et d'enlever les fusibles ou arrêter le disjoncteur.
2. Couper l'arrivée d'eau et débrancher le tuyau d'arrivée d'eau du robinet d'adduction d'eau.
3. Évacuer l'eau du tuyau d'entrée et du robinet d'adduction d'eau (utilisez une casserole pour récupérer l'eau).
4. Raccorder le tuyau d'entrée d'eau sur le robinet d'adduction d'eau.
5. Enlever le couvercle en plastique de l'aspiration sur la cuve et utiliser une éponge pour éponger l'eau.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion car les produits chimiques contenus dans l'eau peuvent bloquer les jets et les roulements des bras d'aspersion. Pour enlever le bras d'aspersion, dévissez le boulon et enlevez le joint d'étanchéité en haut du bras d'aspersion puis retirez le bras. Lavez les bras dans de l'eau savonneuse et tiède et utilisez une brosse souple pour nettoyer les jets. Replacez les bras après les avoir rincés soigneusement.

Nettoyage des filtres

Montage du filtre

Pour obtenir de meilleures performances et de meilleurs résultats, le système de filtrage doit être propre.

Le filtre récupère efficacement les particules alimentaires de l'eau de lavage lui permettant d'être redistribuée pendant le cycle. Pour cette raison, il est conseillé d'enlever les plus grosses particules alimentaires prises au piège dans le filtre après chaque cycle de lavage en rinçant le filtre semi-circulaire et le réservoir sous l'eau du robinet. Pour enlever le système de filtrage, tirez sur la poignée du réservoir vers le haut. Le système de filtrage complet doit être nettoyé au moins une fois par mois.

Pour nettoyer le filtre à déchets et le micro-filtre, utilisez une brosse de nettoyage. Puis, remontez les pièces du filtre comme indiqué dans la figure de gauche et réinsérez l'ensemble dans le lave-vaisselle dans son emplacement et en appuyant vers le bas.

Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Un positionnement incorrect du filtre peut diminuer le niveau des performances de l'appareil et abîmer la vaisselle et les ustensiles.

MISE EN GARDE!

N'utilisez jamais le lave-vaisselle sans mettre les filtres en place.

Nettoyage de la porte

Pour nettoyer le contour de la porte, vous devez utiliser uniquement un chiffon doux et humide. Pour empêcher toute pénétration d'eau dans le verrou de la porte et les composants électriques, n'utilisez pas de nettoyant vaporisateur de quelque sorte que ce soit.

De la même façon, n'utilisez jamais de nettoyants ou d'éponges à récurer sur les surfaces externes car ils pourraient rayer le revêtement. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

N'utilisez jamais de nettoyants vaporisateurs pour nettoyer la porte car ils pourraient endommager le verrou de la porte et les composants électriques. Il est interdit d'utiliser un agent abrasif ou une serviette en papier en raison du risque de rayures ou de taches sur la surface en acier inoxydable.

Comment conserver votre lave-vaisselle en bon état ?

• Après chaque lavage, coupez l'arrivée d'eau de l'appareil et laissez la porte légèrement entrouverte pour évacuer l'humidité et les odeurs.
• Retirer la prise : avant de nettoyer ou d'effectuer un service d'entretien, retirez toujours la fiche de la prise murale. Ne courez pas de risques.
• Aucun solvant ou nettoyant abrasif : pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez pas de solvant ou de produit de nettoyage abrasif. Préférez un chiffon et de l'eau tiède savonneuse. Pour enlever les taches à l'intérieur du lave-vaisselle, utilisez un chiffon humide trempé dans l'eau et dans un peu de vinaigre blanc ou bien un produit de nettoyage conçu spécialement pour le lave-vaisselle.
• Si vous partez en vacances : lorsque vous partez en vacances, il est conseillé d'effectuer un cycle de lavage à vide puis de débrancher la fiche de la prise, de couper l'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cela permet de prolonger l'efficacité des joints et d'empêcher les odeurs de se former à l'intérieur de l'appareil.
• Déplacer l'appareil : si vous devez déplacer l'appareil, maintenez-le le plus possible en position verticale. Si cela est absolument nécessaire, vous pouvez le basculer en arrière.
• Joints : une des raisons qui provoque la formation d'odeurs à l'intérieur du lave-vaisselle, c'est la nourriture qui reste coincée dans les joints. Un nettoyage périodique avec une éponge humide permet d'éviter ce problème.

CONSIGNES D'INSTALLATION

A) RACCORDEMENT ÉLECTRIQUE

PRÉCAUTION, pour votre sécurité personnelle :

N'UTILISEZ PAS DE RALLONGE OU DE FICHE D'ADAPTATION AVEC CET APPAREIL. NE COUPEZ PAS OU N'ENLEVEZ PAS, EN AUCUNE CIRCONSTANCE, LA TROISIÈME BROCHE DESTINÉE À LA MISE À LA TERRE.

Exigences électriques

Ce lave-vaisselle est conçu pour être utilisé avec une installation électrique individuelle adaptée 220-240V, 50-60Hz. Utilisez les fusibles requis de 10 ampères. Une alimentation électrique par fusible est nécessaire — fil de cuivre uniquement. Fusible retardé ou disjoncteur conseillés et fourniture d'un circuit distinct pour servir cet appareil. La prise murale doit se trouver près de l'appareil.

Raccordement électrique

Lorsque vous avez vérifié que le voltage et les valeurs de la fréquence du courant de votre résidence correspondent à ceux de la plaque signalétique et que le système électrique est adapté au voltage maximum de la plaque signalétique, veuillez insérer la fiche dans une prise électrique mise correctement à la terre. Si la prise électrique à laquelle doit se raccorder l'appareil n'est pas adaptée à la fiche, veuillez remplacer la prise au lieu d'utiliser un adaptateur ou un autre type d'appareil car ils peuvent provoquer une surchauffe et des brûlures.

Avant toute utilisation, vérifiez que la mise à la terre est correcte !

Comment débrancher le lave-vaisselle

1. Enlevez le cordon électrique de la prise murale.
2. Débranchez l'unicouple de l'adaptateur de robinet.

NOTE : Lorsque le moteur s'arrête à la fin du rinçage final, vous pouvez débrancher et ranger l'unicouple.

Raccordement de l'eau froide

Raccordez le tuyau d'alimentation d'eau froide sur un raccord fileté de moins de 25 mm et vérifiez qu'il est serré en position.

Si les tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée prolongée, laissez l'eau s'écouler et vérifiez qu'elle est claire et sans impuretés. Si vous ne prenez pas cette précaution, il y a un risque de blocage de l'arrivée d'eau et d'endommagement de l'appareil.

Raccordement de l'eau chaude

L'alimentation d'eau de l'appareil peut également se raccorder sur le tuyau d'eau chaude de votre résidence (système centralisé, système de chauffage) tant que la température ne dépasse pas 60°C. Dans ce cas, la durée du cycle de lavage sera plus courte d'environ 15 minutes et l'efficacité du lavage légèrement réduite.

Le raccordement doit s'effectuer sur le tuyau d'eau chaude selon la même procédure que le raccordement de l'eau froide.

C) EMPLACEMENT DU LAVE-VAISSELLE

Placez le lave-vaisselle à l'endroit que vous voulez. L'arrière doit reposer contre le mur et les côtés le long des parois adjacentes ou le long du mur. Le lave-vaisselle est équipé d'une arrivée d'eau et de tuyaux d'évacuation qui peuvent se placer à droite ou à gauche pour faciliter l'installation.

Réglage de la hauteur de l'appareil

Une fois le lave-vaisselle en place, réglez les pieds (en les vissant ou les dévissant) pour ajuster la hauteur de l'appareil. Dans tous les cas, l'inclinaison de l'appareil ne doit pas dépasser 2°.

Raccordement du tuyau d'évacuation

Insérez le tuyau dans un tuyau d'évacuation d'un diamètre minimum de 4 cm ou laissez-le pendre dans l'évier en vérifiant qu'il n'est ni tordu, ni plié. Utilisez le support spécial en plastique fourni avec l'appareil. L'extrémité libre du tuyau doit être à une hauteur comprise entre 40 et 100 cm et ne doit pas être immergée dans l'eau.

Comment évacuer l'excès d'eau des tuyaux unicouple

Si l'évier est à 34 cm ou plus du sol, l'excès d'eau dans les tuyaux unicouple ne peut être évacué directement dans l'évier. Il sera nécessaire d'évacuer l'excès d'eau contenu dans les tuyaux dans un bol ou un récipient adapté qui sera placé à un niveau inférieur à l'évier.

D) DIMENSIONS (mm)

CONSEILS DE DÉPANNAGE

AVANT D'APPELER UN SERVICE APRÈS-VENTE

Conseils de dépannage

Consultez le tableau suivant pour vous éviter d'appeler un service de dépannage.

Problème	Causes possibles	Que faire
Lave-vaisselle ne fonctionne pas	Fusible a sauté ou le disjoncteur s'est déclenché	Remplacez le fusible ou redémarrez le disjoncteur. Débrancher les autres appareils qui partagent le même circuit que le lave-vaisselle.
	Pas d'alimentation électrique	Vérifiez que le lave-vaisselle est allumé et que la porte est bien fermée.Vérifiez que le cordon d'alimentation est correctement branché dans la prise murale.
	Pression de l'eau basse	Vérifiez que l'arrivée d'eau est correctement branchée et ouverte.
Pompe de vidange ne s'arrête pas	Trop-plein	Le système est conçu pour détecter un trop-plein. Dans ce cas, il ferme la pompe de circulation et active la pompe d'évacuation.
Bruit	Certains sons audibles sont normaux	Son provenant de l'action de réduction des aliments légers et de l'ouverture du réservoir de détergent.
	Ustensiles ne sont pas positionnés correctement dans le panier ou une petite pièce est tombée dans le panier	Vérifiez que tout est bien mis en place dans le lave-vaisselle.
	Bourdonnement du moteur	Lave-vaisselle n'est pas utilisé régulièrement. Si vous ne l'utilisez pas souvent, n'oubliez pas de débrancher la pompe toutes les semaines pour permettre de conserver le joint humide.
Mousse dans la cuve	Détergent inadapté	N'utilisez qu'un détergent spécial pour lave-vaisselle pour éviter la mousse.Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'évaporer.Ajouter une dose d'eau froide dans la cuve. Fermez le loquet du lave-vaisselle, puis évacuez l'eau en tournant doucement le bouton jusqu'au programme d'évacuation.Recommencez si nécessaire.
	Dispersion du produit de ringage	Essuyez toujours les éclaboussures de produit de ringage immédiatement.
Probième	Causes possibles	Que faire
Intérieur de la cuve tachée	Utilisation d'un détergent avec colorant	Vérifiez que le détergent est sans colorant.
Vaisselle n'est pas sèche	Distributeur de produit de rinçage est vide	Vérifiez que le distributeur de produit de rinçage est plein.
Assiettes et couverts sales	Programme inadapté	Sélectionnez un programme plus fort.
	Chargement des paniers incorrect	Vérifiez que l'action du distributeur de détergent et des bras d'aspersion n'est pas bloquée par une grande pièce de vaisselle.
Taches et voile blanc sur les verres et les couverts	1. Eau extrêmement dure2. Température de l'arrivée d'eau basse3. Surcharge du lave-vaisselle4. Chargement incorrect5. Détergent en poudre humide ou vieux6. Distributeur de produit de rinçage vide7. Dosage du détergent incorrect	Pour enlever les taches sur les verres:1. Enlevez tous les ustensiles en métal.2. N'ajoutez pas de détergent.3. Sélectionnez le cycle le plus long.4. Démarrez le lave-vaisselle et laissez-le tourner pendant environ 18 à 22 minutes ; il sera alors dans le cycle de lavage principal.5. Ouvrez la porte pour verser 2 tasses de vinaigre blanc au fond du lave-vaisselle.6. Fermez la porte et laissez le lave-vaisselle terminer le cycle. Si le vinaigre n'a aucun effet : répétez les étapes précédentes mais utilisez 60ml de cristaux d'acide citrique à la place du vinaigre.
Voile blanc sur les verres	Association d'eau douce et trop de détergent	Utilisez moins de détergent si l'eau est douce et sélectionnez un cycle plus court pour laver les verres et les rendre propres.
Voile jaune ou marron sur les surfaces internes	Taches de thé ou de café	Utilisez une solution de 1⁄2 tasse d'eau de Javel et 3 tasses d'eau chaude pour enlever les taches à la main. PRECAUTION!Vous devez attendre 20 minutes à la fin d'un cycle pour laisser les éléments chauffants refroidir avant de nettoyer l'intérieur sinon vous risquez de vous brûler.
	Dépôts de fer dans l'eau peuvent provoquer un voile	Vous devez contacter une société d'adoucisseur d'eau pour obtenir un filtre spécial.

CONSEILS DE DÉPANNAGE

Problème	Causes possibles	Que faire
Volle blanc sur la surface interne	Minéraux contenus dans l'eau dure	Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaisselle et mettez des gants en caoutchouc. N'utilisez jamais d'autres nettoyants que le détergent pour lavevaisselle pour éviter le risque de mousse.
Couvercle du réservoir de détergent ne ferme pas	Bouton n'est pas sur la position OFF (FERME)	Tournez le bouton en position OFF
Restes de détergent dans le réservoir	La vaisselle bloque le réservoir de détergent	Recharger la vaisselle correctement
Vapeur	Phénomène normal	Il y a de la vapeur qui sort du conduit d'aération du loquet de la porte pendant le séchage et l'évacuation de l'eau
Marques grises ou noires sur la vaisselle	Ustensiles en aluminium se sont frottés contre la vaisselle	Utilisez un nettoyant doux pour éliminer ces marques.
Eau stagne dans le fond de la cuve	C'est normal	Une petite quantité d'eau propre autour de la sortie du fond de la cuve à l'arrière de la cuve maintient le joint propre.
Fuite du lave-vaisselle	Distributeur trop rempli ou débordement du produit de ringage	Attention de ne pas trop remplir le distributeur de produit de ringage. Les éclaboussures de produit de ringage peuvent entraîner un surplus de mousse et une inondation. Essuyer les éclaboussures avec un chiffon sec.
	Lave-vaisselle n'est pas à la bonne hauteur	Vérifiez que le lave-vaisselle est nivelé.

Importé par WESDER SAS

67 bis, rue de Seine

94140 Alfortville

France
