LVFI 1245 V - Lave-vaisselle VALBERG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LVFI 1245 V VALBERG au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Lave-vaisselle encastrable |
| Capacité | 12 couverts |
| Classe énergétique | A++ |
| Niveau sonore | 49 dB |
| Programmes de lavage | 5 programmes, incluant éco, rapide, intensif |
| Durée du cycle | De 90 à 170 minutes selon le programme |
| Consommation d'eau | 9 litres par cycle |
| Fonction départ différé | Oui, jusqu'à 24 heures |
| Système de sécurité | Protection anti-débordement |
| Dimensions (L x P x H) | 60 x 55 x 82 cm |
| Poids | 45 kg |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - LVFI 1245 V VALBERG
Questions des utilisateurs sur LVFI 1245 V VALBERG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice LVFI 1245 V - VALBERG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LVFI 1245 V de la marque VALBERG.
MODE D'EMPLOI LVFI 1245 V VALBERG
Instructions pour Instruct l'installation et l'emploiil'inse
LVFI1245V
VALBERG

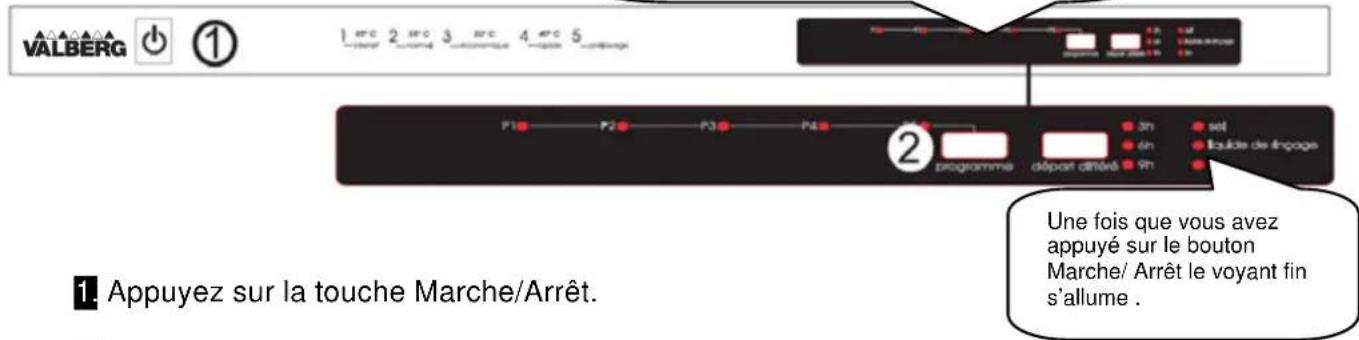

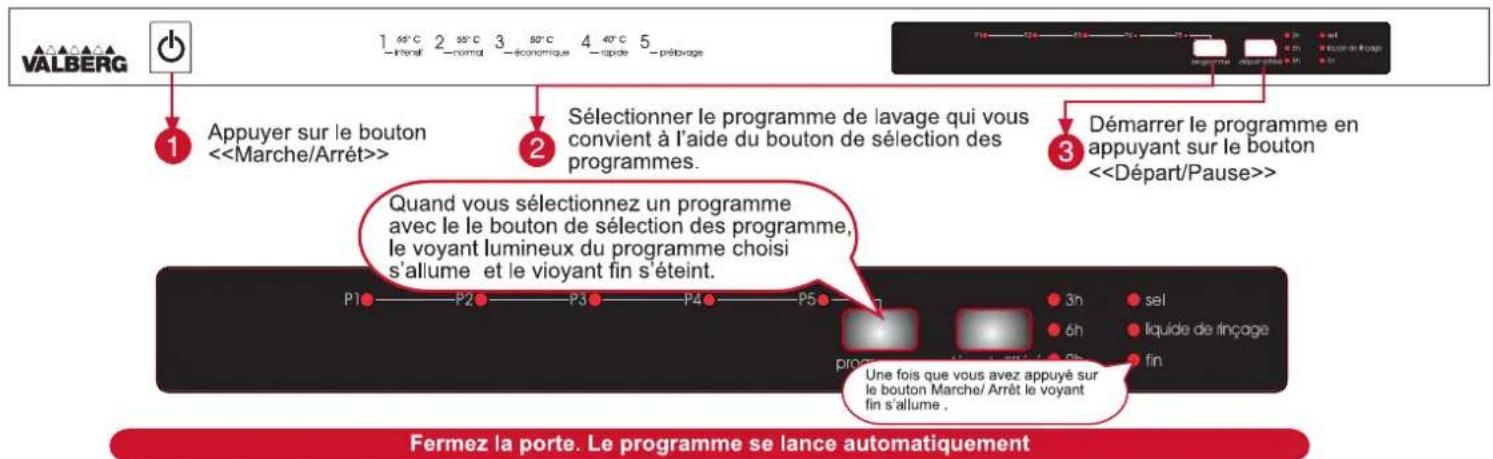

Mise de la machine sous tension
NB: si vous decide de ne pas lancer la machine après la selection du programme, appuyez simplement sur le bouton Marche/Arrêt.
Votre machine sera prete pour une nouvelle selection de programme en appuyant sur le bouton Marche/Arrêt de nouveau. Vous pouvez selectionner le nouveau programme en appuyant sur le bouton de selection de programme.

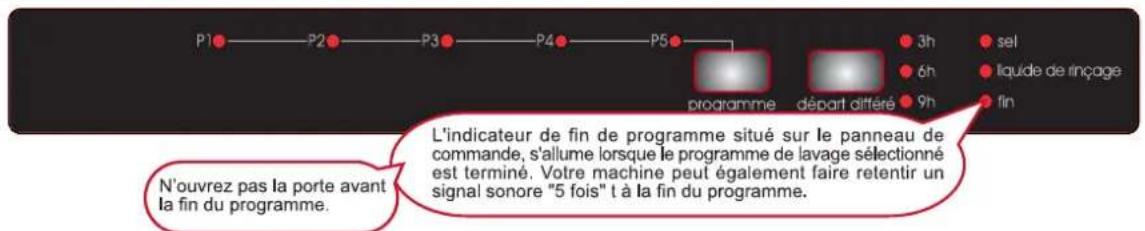

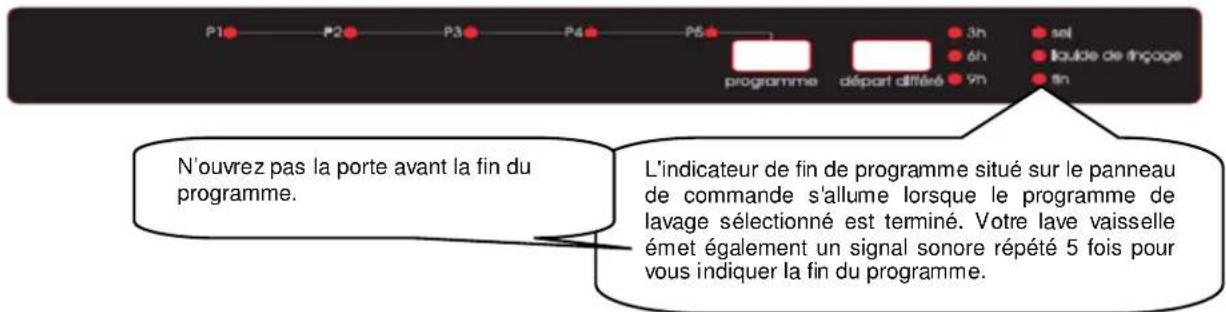

Contrôle du déroulement du programme

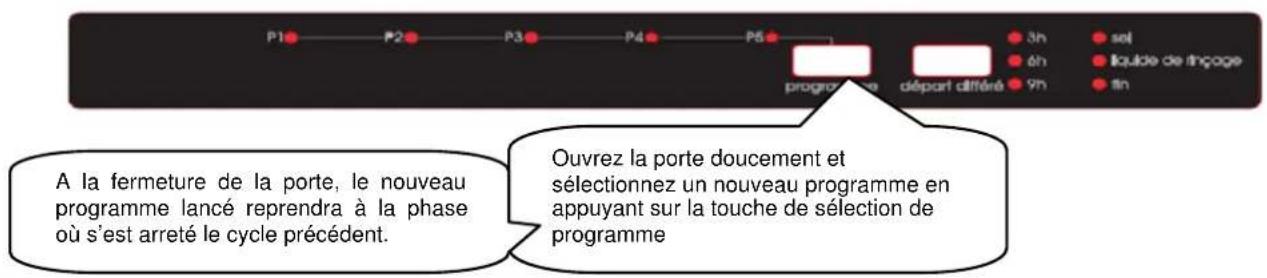

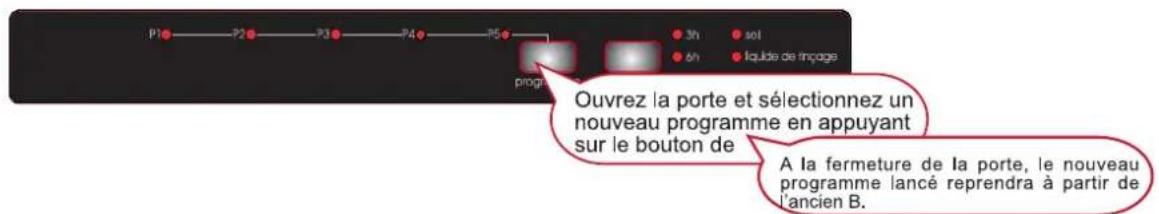

Modifier un programme

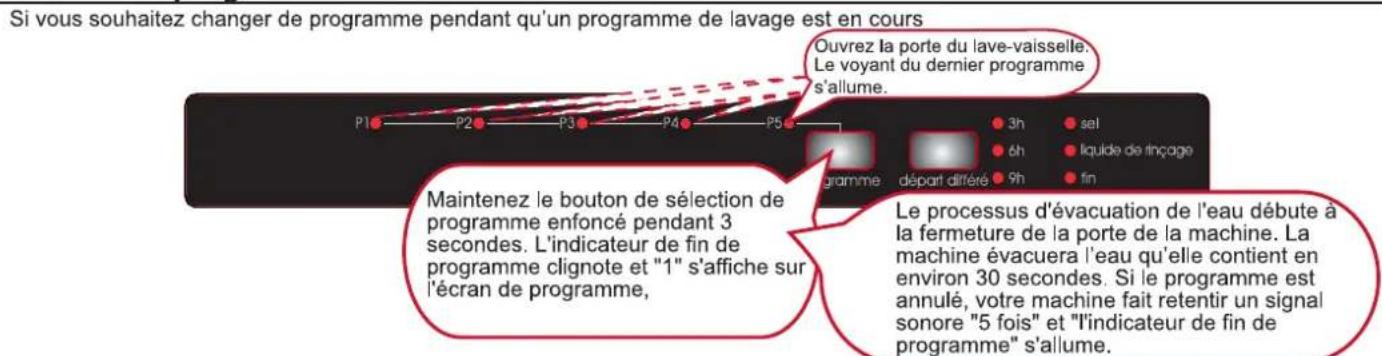

Si vous souhaitez changer de programme pendant qu'un programme de lavage est en cours.
NB: Lorsque la porte de la machine est ouverte pour arreter le programme de lavage avant son terme, il faut d'abord ouvr la porte légerement pour éviter les éclaboussures d'eau.

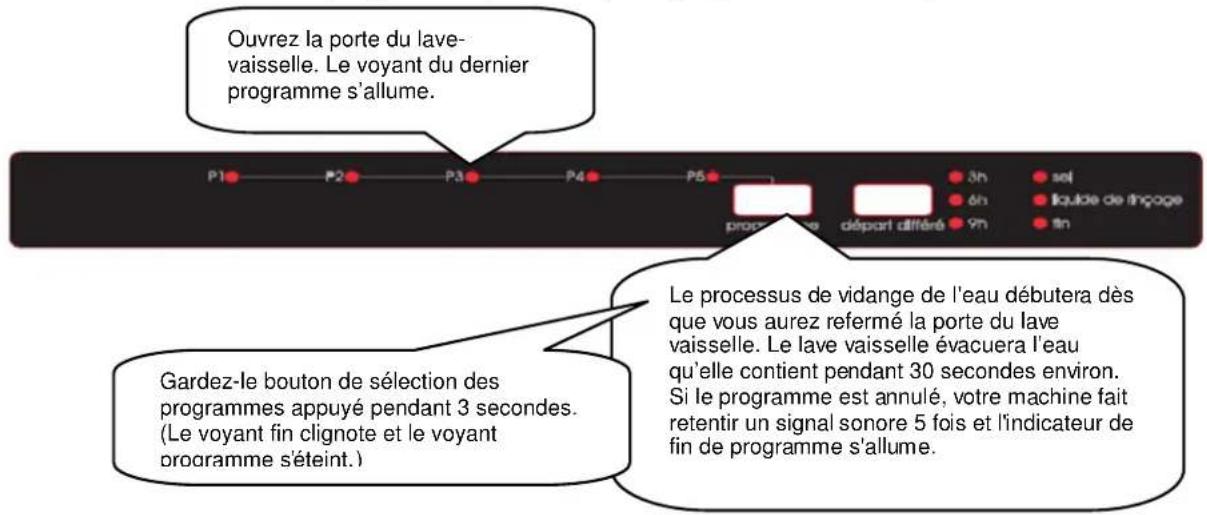

Modifier un programme avec remise à zéro
NB: Lorsque la porte de la machine est ouverte pour arreter le programme de lavage avant son terme, il faut d'abord ouvrir la porte légèrement pour éviter les éclaboussures d'eau.

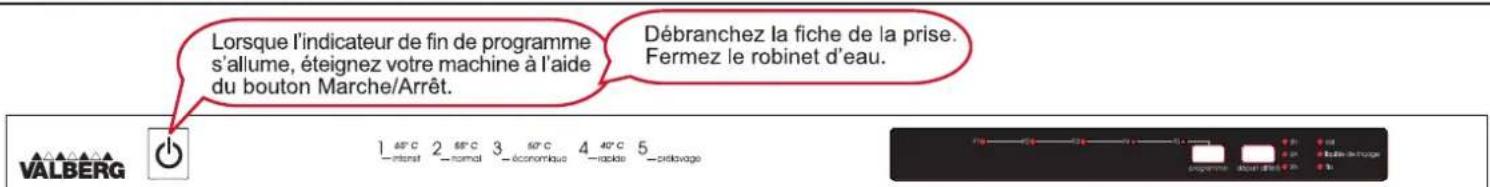

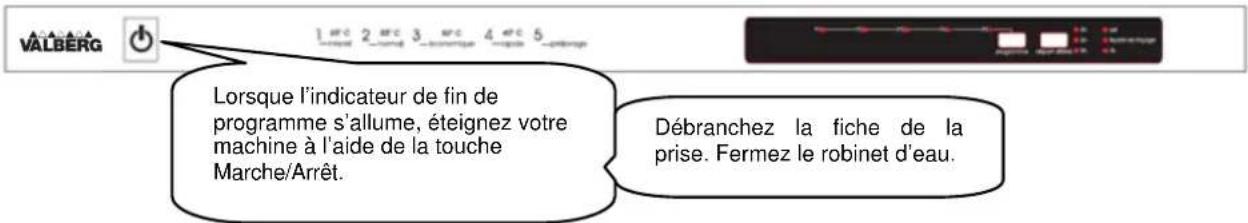

Mise de la machine hors tension
NB: Lorsque le signal sonore indiquant la fin du programme (témoin de l'indicateur allumé) retentit, vous pouze laisser la porte de votre machine entrouverte pour faciliter le séchage.
NB: Si la porte de la machine s'ouvre pendant le lavage ou si une panne d'électricité intervient, la machine ne poursuivra le programme en cours que si la porte est fermée et l'énergie rétable.
TABLE DES MATIERES
Apprenez a connaître votre machine 4
- Caracteristiques techniques 6
Conformité aux normes et données d'essai 6
Informations et recommendations de sécurité 6
Recyclage 6
- Informations de sécurité 6
- Recommendations. 8
- Ne pas laver en machine. 8
Installation du lave vaisselle 8
- Positionnement du lave vaisselle 8
Raccordement d'eau 9
Tuyau d'arrivée d'eau 9
Tuyau de vidange. 9
Raccordement 10
Avant la première utilisation du lave vaisselle 11
Preparation du lave vaisselle à l'emploi 11
- Importance de la quantité de calcaire dans l'eau 11
- Remplissage du compartment à sel. 11
Languette de contrôle 12 - Réglage de la durée de l'eau. 13

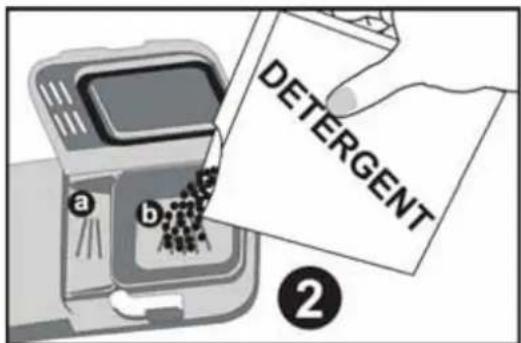

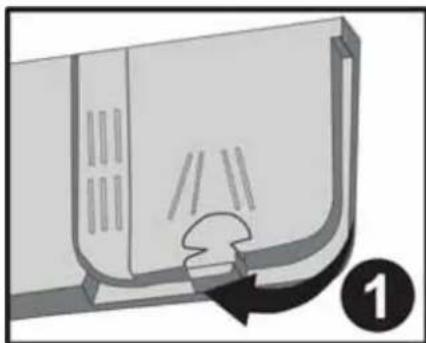

Detergent 14 - Remplissage du compartment à détergent. 14

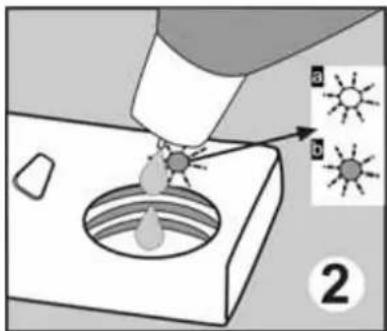

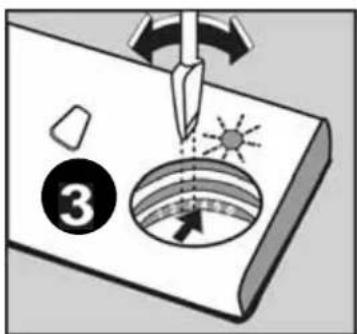

Detergents combinés 14 - Remplissage du compartment à produit de rincege et réglage du doseur. 16

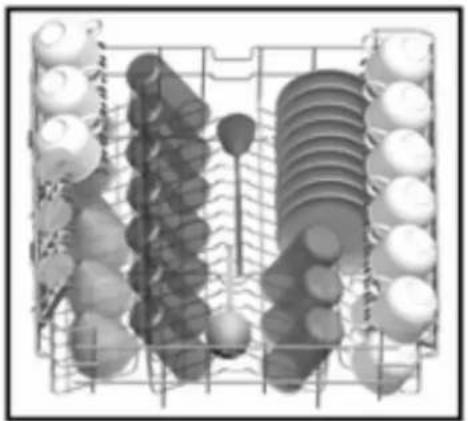

Chargement du lave-vaisselle 16

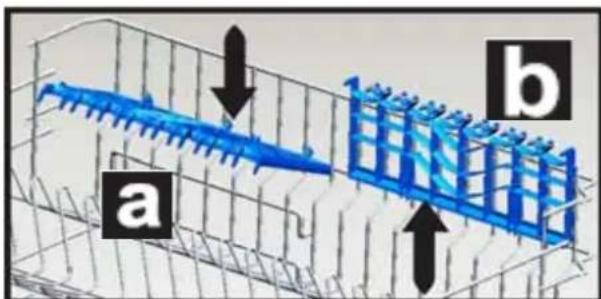

Panier Supérieur 16

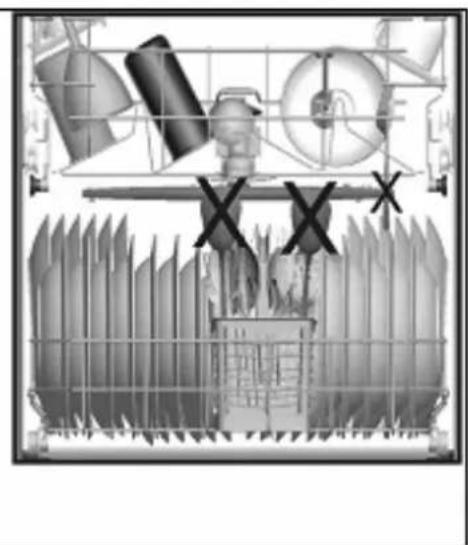

Autres charges des paniers 17

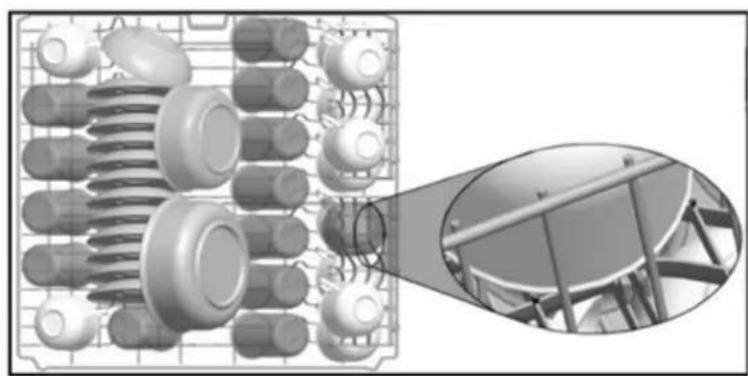

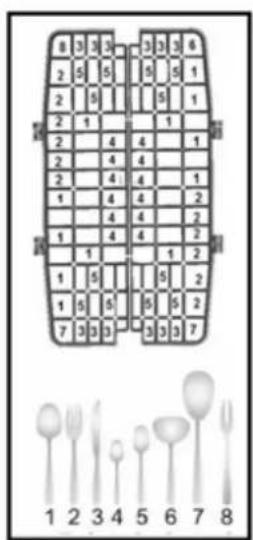

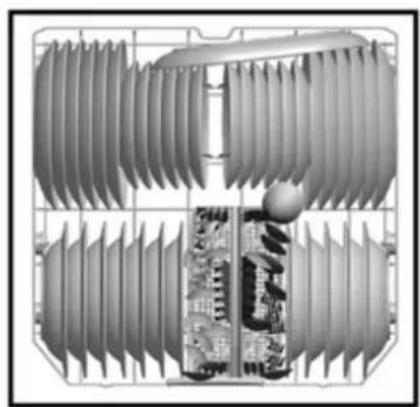

Chargements standards et données d'essai 18
Description des programmes 19
- Contenu des programmes 19
Mise sous tension et besoin d'un programme 20
Mise du lave vaisselle sous tension 20
- Contrôle du déroulement du programme 20
- Modifier un programme 20
- Modifier un programme avec remise à zéro 21
- Mise du lave vaisselle hors tension. 21
Entretien et nettoyage 22
Filtres 22

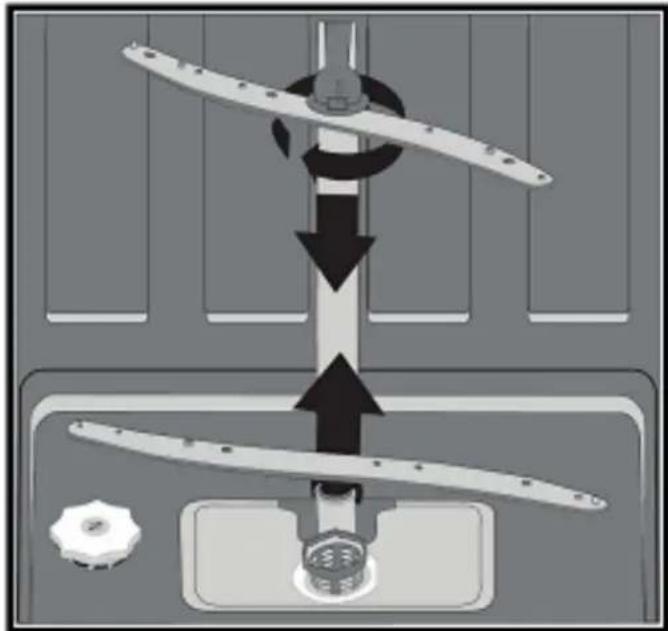

- Bras de lavage. 23
Filtredutuyadarriveed'eau 23
Codes de dysfonctionnement et que faire en cas de panne 24
Informations pratiques et utiles 26

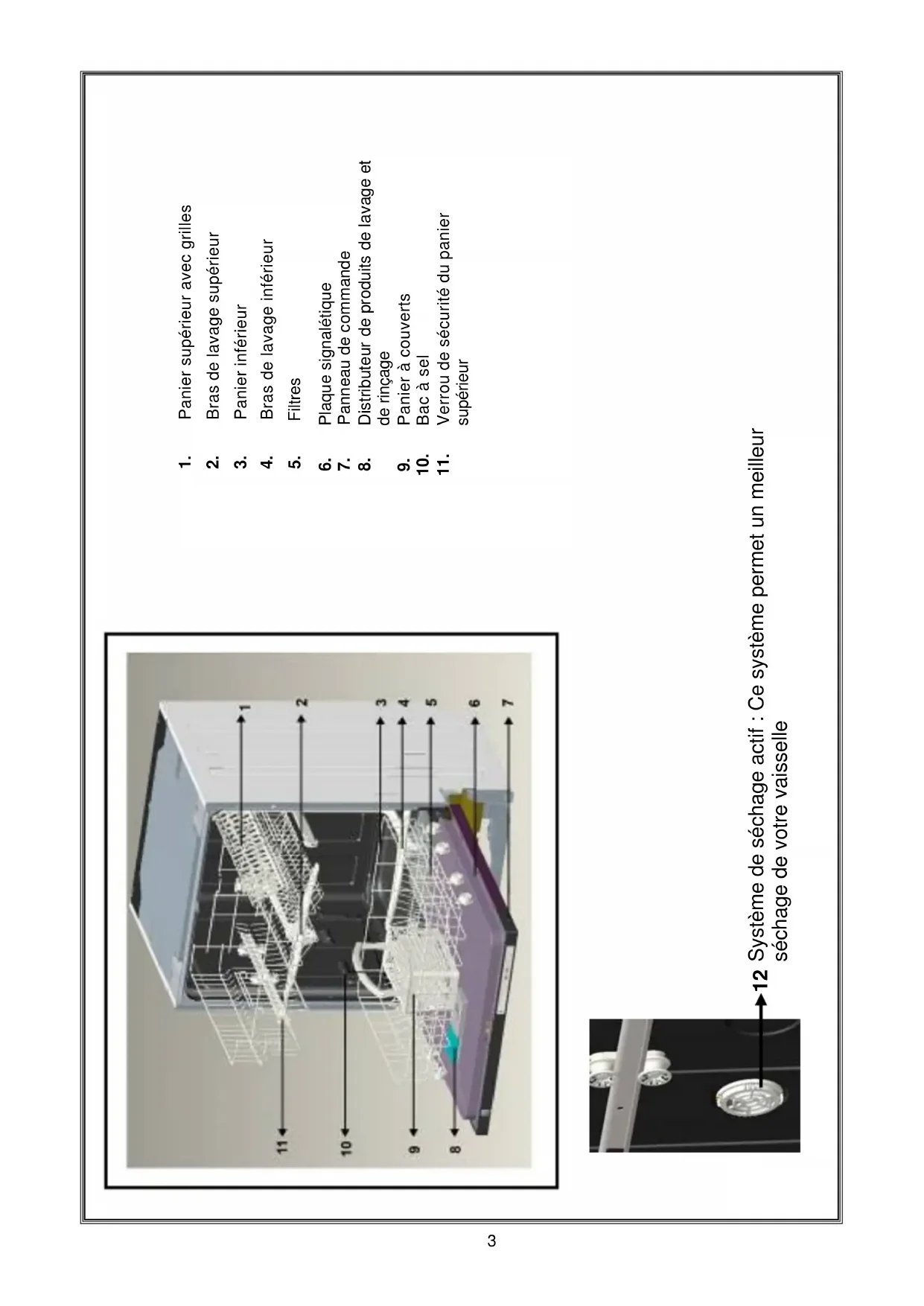

Système de séchage actif : Ce système permet un meilleur séchage de votre vaisselle

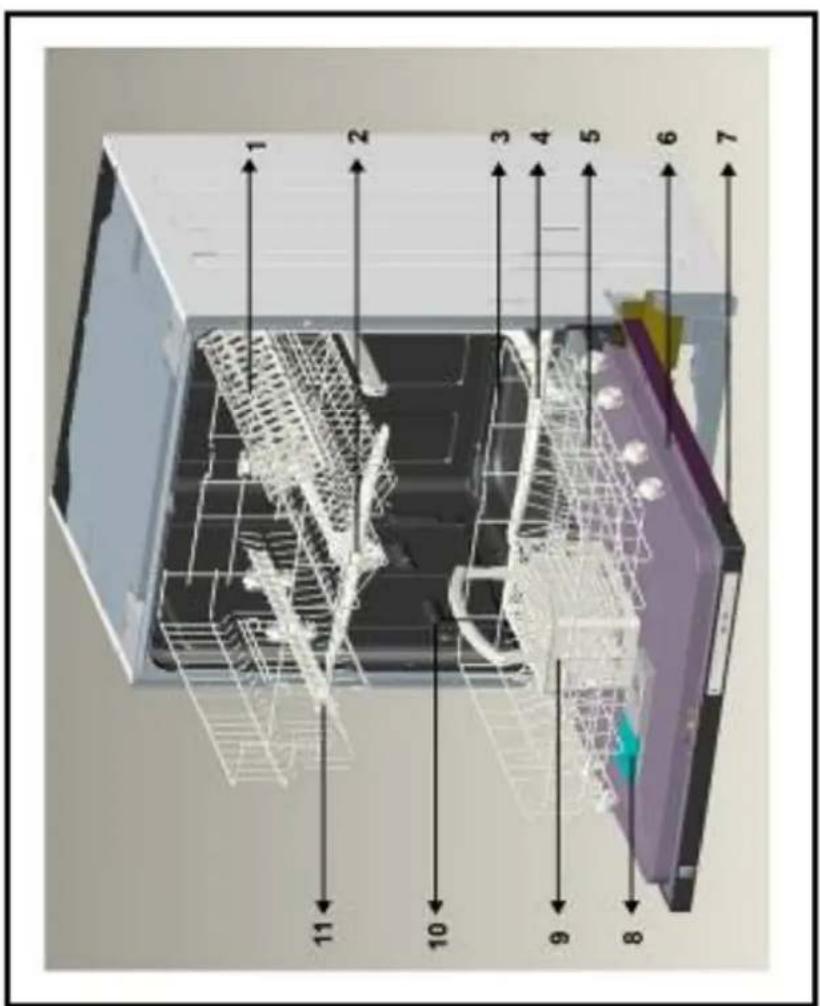

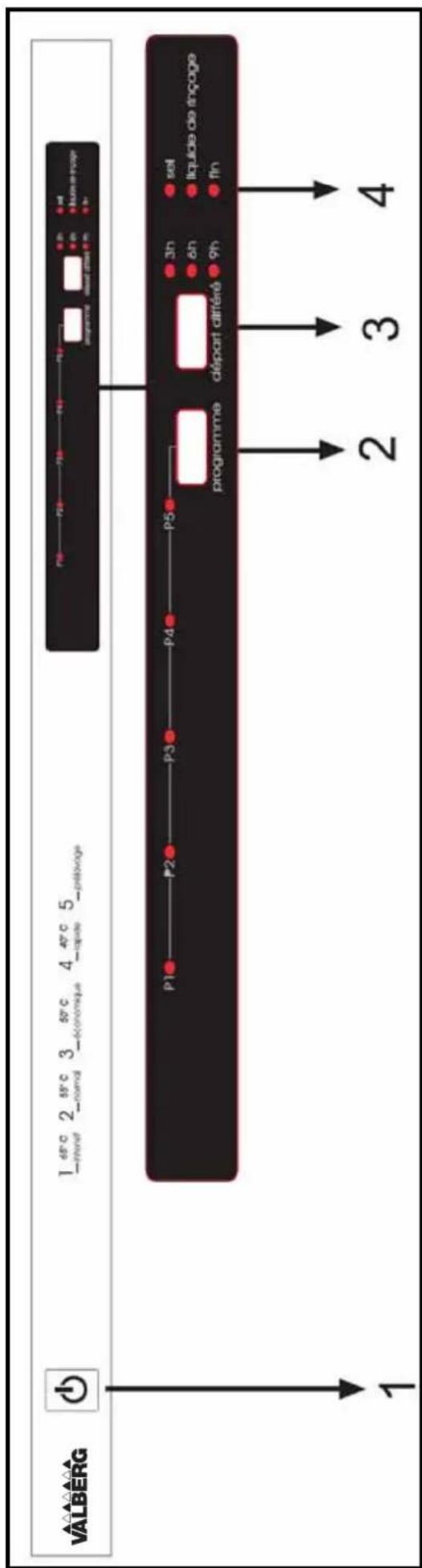

APPRENEZ A CONNAITRE VOTRE MACHINE
1.) Touche Marche/Arrêt
Quand on appuie sur la touche Marche/Arrêt, l'indicateur de fin de programme lumineux s'allume.
2.) Touche sélection de programme
Avec cette touche, vous pouvez selectionner un programme adaptable à votre vaisselle.
3.) Option département différé
Grace à l'option "départ différé", vous pouvez retarder le départ du cycle de lavage de 3, 6 ou 9 heures en appuyant sur la touche "départ différé".
Lorsque you appuyez sur cette touche, le voyant lumineux 3h s'allume. Si you appuyez a nouveau sur la touche, les voyageurs 6h rue 9h s'allumont, SLECTIONNPEZ ainsi le déloi saubito ruipe
on pays ou un anuité. Sélectionnez aille le décai soudait parselectionnez le programme souhaité. Le programme avec ce délambda est activé une fois que vous fermez la porte de votre la
vaisselle. Vous pouvez aussi désirir le programme dans un
4.) Témoin lumineux du niveau de sel regénérant
Quand le témoin du sel s'allume, veillez à replir le bac à sel.
Témoin lumineux du niveau de liquide de rinceage Quand le témoin du liquide de rinceage s'allume, veillez à le compartment du liquide de rinceage.
Indicateur de fin de programme
L'indicateur de fin de programme Situé sur le panneau de commande, s'allume lorsque le programme de lavage seLECTIONné est terminé. Notre lave vaisselle peut également faire retentir un signal sonore "5 fois" à la fin du programme.
\section*{Caracteristiques techniques}
Capacité 12 couverts
Hauteur 815 mm - 870 mm
Largeur 596 mm
Profondeur 550 mm
Poids net 38 kg
Alimentation electrique 220-240 V - 50 Hz
Puisance totale 2200 W
Puisance de chauffage 2000 W
Puisance de la pompe de lavage 100 W
Puisance de la pompe de vidange 30 W
Pression au robinet d'arrivée d'eau 0,03 MPa (0,3 bar) - 1 MPa (10 bar)
Intensité 10 A
Le fabricant se reserve le droit de modifier la conception et les caractéristiques techniques.
Conformité aux normes et données d'essay / Déclaration de conformité CE
Toutes les étapes de fabrication du lave vaisselle sont conformes aux règles de sécurité exprimées dans toutes les directives applicables de la Communauté européen.
2004/108/EC, 2009/95/EC, IEC 436/DIN 44990, EN 50242
INFORMATIONS ET RECOMMANDATIONS DE SECURITE
Recyclage
- Certains composants et l'emballage de votre lave vaisselle sont fabriqués à partir de matérielaux recyclables.
- Les éléments en matière plastique portent les inscriptions internationales : (>PE<, >PS<, >POM<, >PP<, )
Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet. - Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.
- Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut.
Informations de sécurité
Les adults doivent faire particulièrement attention en utilisant cet apparéil à proximité d'enfants. Ne permette pas à de jeunes enfants de jouer avec l' apparéil. Ne permette pas à de jeunes enfants ou à des personnes infirmes d'utiliser l' apparéil sans surveillance
Quand vous prenez livreaison de votre lave vaiselle
- Vérifiez que le lave vaisselle ou son emballage est exempt de tout dommage.
Ne mettez jamais en route un lave vaisselle endommagée, de quelles manières que ce soit. Contactez un centre d'entretien/agree.
- Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux régles applicables.
Points importants pendant l'installation du lave vaisselle
- Installez votre lave vaisselle dans un endroit ajustat, ne posant pas de risque pour la sécurité et plat.
Procedez a l'installation et au raccordement de votre lave vaisselle en suivant les instructions. - Ce lave vaisselle ne doit être installé et réparée que par un centre d'entretien/agréé.
- N'utilisez que les pieces détachées d'origine.
- Avant l'installation, vérifie que le lave vaisselle est débranché.
-
Vérifiez que votre prise électrique est conforme aux normes en vigueur.
-
Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.
Très important : vérifie que le lave vaisselle n'est pas posé sur le cable d'alimentation. - Veuillez monter le lave-vaisselle, encastré ou non sous le plan de travail de la cuisine, en respectant les instructions. Assurez-vous que le produit est correctement fixé.
- Ne branchez jamais le lave vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois le lave vaisselle installé.
Usage quotidien
- Cette machine est exclusivement destinée à un usage domestique. Ne l'utilisez à aucune autre fin.
- Ne dépassez pas la capacité de chargement de votre machine. Ne l'utilisez que pour les objets lavables en machine.
- Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lavevaisselle : il pourrait se renverser.
- Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre machine d'autres produits que ceux spécialement conçus pour le lave-vaisselle. A défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre machine.
L'eau contenue dans la cuve de lavage du lave vaisselle n'est pas potable. Ne la buvez pas.
Du fait du danger d'explosion, ne placez dans le lave vaisselle aucun dissolvant chimique ou solvant.
Vérifiez que les objets de plastique résistant à la chaleur avant de les laver en machine. - Ne placez dans le lave vaisselle aucun objet non adapté au lavage en machine. En outre, ne dépassez pas la capacité de chargement des paniers. A défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre machine causée par des mouvements du panier.
- A cause, notamment, d'un débordement d'eau chaude possible, n'ouvre la porte du lave vaisselle en aucune circonstance pendant le fonctionnement. Un dispositif de sécurité met le lave vaisselle à l'arrêt en cas d'ouverture de la porte.
Pour eviter de possibles accidents, ne laissez pas la porte de votre lave-vaiselle ouverte. - Installez les couteaux et autres objets pointus dans le panier à couvert, pointe en bas.
- Cet apparéil n'est pas destiné, à être utilisé par des personnes (notamment des enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou quelles aient reçu des instructions quant à l'utilisation de l' apparéil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne poussent pas journé avec l' apparéil.
Pour la sécurité des enfants
- Àpres le déballage du lave vaisselle, veiliez à tener les matériaux d'emballage hors de portée des enfants.
- Ne laissez pas les enfants jouer avec oumettre en route le lave vaiselle.
- Tenir les détergents et produits de rinceage hors de portée des enfants.
- Tenir les enfants à l'écart du lave vaisselle pendant qu'il est ouvert: elle peut contérer des résidus de substances de nettoyage.
Veillez a ce que vous ancienne machine ne pose aucun risque à vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur d'anciennes machines. Pour prévenir cette situation, brisez le système de verrouillage du lave vaisse et arrachez les cables électriques avant sa mise au rebut.
En cas de dysfonctionnement
- Tout défaut de fonctionnement du lave vaisselle doit impérativement être réparé par une personne qualifiée.
- Avant d'effectuer toute réparation sur le lave vaisselle, prenez soin de la débrancher du réseau électrique. Coupez les fusibles ou débranchez le lave vaisselle. Ne pas tirer sur le cable pour débrancher le lave vaisselle. Prenez soin de fermer l'accue d'eau.
Recommendations
Pour ne pas gaspiller l'eau et I'énergie, enlevez les gros résidus d'aliments avant demettre la vaisselle dans le lave vaisselle. Mettez le lave vaisselle en route après l'avoir entièrement chargée.
- N'utilisez le programme de trempage que si nécessaire.
- Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.
Il est conseilé de ne pas surcharger le lave vaiselle et de ne pas y installer de la vaiselle de nature différente de cette indiquée.
Ne pas laver en machine :
- Cendres de cigarettes, restes de bougie, cirage, substances chimiques, materiaux à base d'alliages ferreux.
Fourchettes, cuilleres et couteaux a manche de bois, de corne ou d'ivoire ou incrusté de nacre; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques. - Objets de plastique ne résistant pas à la chaleur, réciements de cuivre ou étamés.
- Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).
- Certains verres fragiles, les porcelainines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découvert, les articles fabriqués avec de la fibre synthétique.
- Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lavevaisselle.
Attention: Prenez soit d'acheter des articles lavables en machine à partir d'aujourd'hui.
INSTALLATION DU LAVE VAISSELE
Positionnement du lave vaissele
Pour installer votre machine, prenez soit de désir un endroit où vous pourrez facilement charger et décharger votre vaisselle.
N'installez pas votre machine dans un lieu où la température ambiente peut descendre sous 0^
Avant de la positionner, sortez le lave vaisselle de son emballage en respectant les avertissements apposés sur celui-ci.
Positionnez le lave vaisselle à proximé d'une arrivée ou évacuation d'eau. Vousdezestdownervme machine de maniere à ne pas modifier les raccords une foisucs-ci effectués.
Ne saisissez pas le lave vaisselle par la porte ou par le panneau de commande pour la déplacer.
Prenez soit de laisser un espace autour du lave vaisselle de maniere à pouvoir la déplacer facilement d'avant en arrêté pendant le nettoyage.
Prenez soit de ne pas coincer les tuyaux d'arrivee d'eau et de vidange en positiOnant le lave vaisselle. En outre, prenez soit de ne pas coincer le cable electrique sous le lave vaisselle.
Réglez les pieds réglabes du lave vaisselle de manière à ce qu'elle soit plane et bien équilibrée. Le bon positionnement du lave vaisselle est essentiel pour une bonne ouverture et fermeture de la porte.
Si la porte de votre machine ne se ferme pas correctement, vérifie que le lave vaisselle est stable sur le sol ; dans le cas contraire, positionnez le lave vaisselle de manière stable en agissant sur les pieds régables.

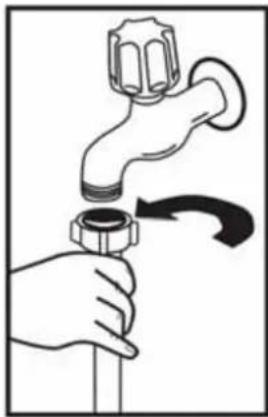

Raccordement d'eau
Vérifiez que l'installation de plomberie interieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons en outre d'installer un filtre à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) évientuèlement transporte dans le réseau d'eau ou dans l'installation de plomberie interieure cause tout dommage à la machine et à prévenir tous désgrêments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.

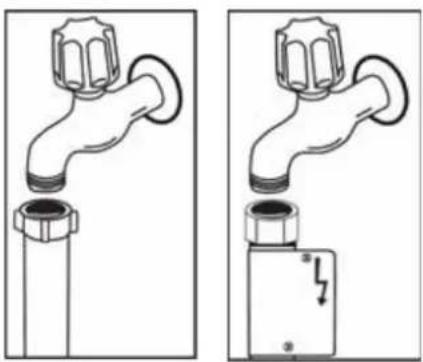

Tuyau d'arrivée d'eau
N'utilisez jamais le tuyau d'arrivée d'eau de votre ancienne machine. Utilisez le tuyau neuf fourni avec votre machine. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre machine, faites couler de l'eau dans celui-ci pendant un moment. Raccorder à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau. Une fois les raccords effectués, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre machine, prenez soin de plusieurs fermer le robinet d'arrivée après la fin de chaque programme.
NB: Certains modèles utilisent un système Aquastop. Si vous machine est équipée de ce système, il y a du courant avec une tension dangereuse. Ne foupez jamais l'embout Aquastop et voirlez à ce qu'il ne soit pas pié ou tordu.

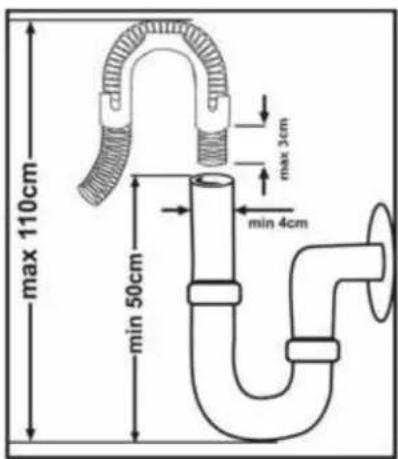

Tuyau de vidange
On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coude spécial (si disponible), on peut vidanger la machine directement dans l'évier en accrochant le tuyau coude au bord de l'évier.
Ce raccordement doit se trouver à au moins 50 cm et au plus 110 cm du niveau du sol. Dans le cas d'une vidange fixe, ne pas plonger le bout du tuyau à l'intérieur de la vidange (risque de syphonage), il est impératif que le bout du tuyau dépasse le coude de maximum 3 cm comme indiqué sur le dessin
Avertissement : Il ne faut pas modifier la longueur du tuyau de vidange, car l'appareil ne pourrait pas vidanger correctement. En ce cas, notre société dégagera toute responsabilité.
Raccordement electrique
La prise avec terre de votre machine doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondant aux valeurs prévues selon les normes en vigueur. Si vous logement ne comporte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte d'utilité qui pourrait se produit.
Intensité du fusible interieur : 10-16 A.
Votre machine est configurée pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. Le lave vaisselle doit être débranché pendant le positionnement.
A bassé tension, l'efficacité de votre lave vaisselle est inférieure.
Utilisez toujours la prise isolée fournie avec votre machine.
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-venture ou une personne de qualification similaire, afin d'eviter un danger.
Pour des raisons de sécurité, prenez soin de tousjours débrancher la prise quand le programme est terminé.
Débranche toujours votre machine par la prise. Ne jamais tirer le cable électrique lui-même.
Avant la première utilisation du lave vaisselle
- Verifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondent aux valeurs indiquées dans les instructions d'installation du lave vaisselle.
- Retirez tous les matériaux d'emballage de l'intérieur du lave vaisselle.
- Reglez l'adoucisseur d'eau.
- Ajoutez 2kg de sel dans le compartmente a sel et remplisseze-le d'eau a ras bord.
- Remplissez le compartment à produit de rinceage.
PREPARATION DU LAVE VAISSELLA L'EMPLOI
Importance de la quantité de calcaire dans l'eau
Pour un bon résultat, le lava-vaisselle doit fonctionner avec de l'eau adoucie, moins calcaire. A défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l'intérieur du lava vaisselle, ce qui affectera négativement la performance de lavage et de rincege du lava vaisselle et le brillant de la vaisselle. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa durée et atteint le degré de douceur désiré pour obtenir le meilleur résultat de lavage. Selon le degré de durée de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc régénérez le système adoucisseur avec du sel pour lava-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.

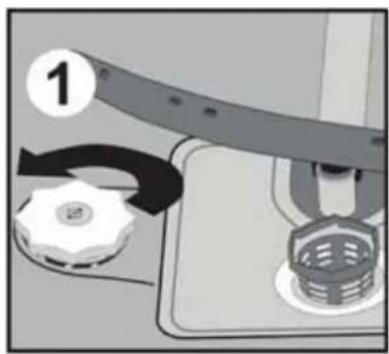

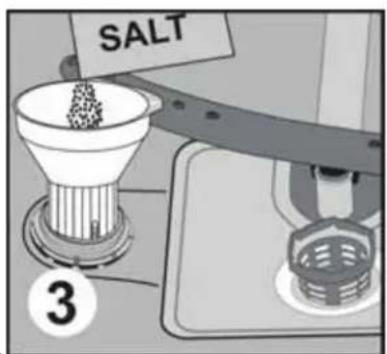

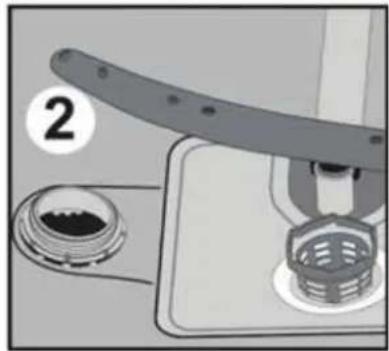

Remplissage du compartment à sel
Utilisez du sel regenerant special lave-vaisselle. Pour ajouter le sel regenerant, retirez le panier
inéférieur et retirez le couvercle du compartment à Sel en le tournant dans le sens contraire des aiguilles d'une montre...12 Versez le sel dans le compartment au moyen de l'entonnoir. Attention de ne pasmettre de sel à côté, sinon, l'enlever aussitot. A la première utilisation, replissez le compartment avec 2 kg de sel et replissez d'eau à ras bord; revissez le couvercle. Remplissez le compartment à sel (environ 1,5 kg) tous les 20 à 30 lavages.

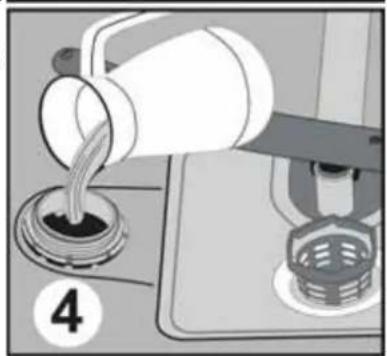

Ne remplir d'eau le compartment à sel qu'à la première utilisation.
Nous preconisons l'utilisation de Sel regénérant à grains fins ou en poudre.
Ne mettez pas de sel de table dans voiture machine, ce qui pourrait alterer le fonctionnement de I'adoucisseur
avec le temps. Quand vous mettez votre lave-vaisselle en route, le compartment à Sel se remplit d'eau. Par conséquent, versez le sel regénérant avant de démarrer le lave vaisselle.
De cette façon, l'excedent de Sel est immédiatementnettoyé pendant le cycle de lavage. Une fois que vous avez mis le sel, il est préférible de démarrer un cycle de lavage afin d'éviter des risques de corrosion. Si vous n'avez pas de vaisselle à laver, démarrez un cycle court avec le lave-vaisselide vide.

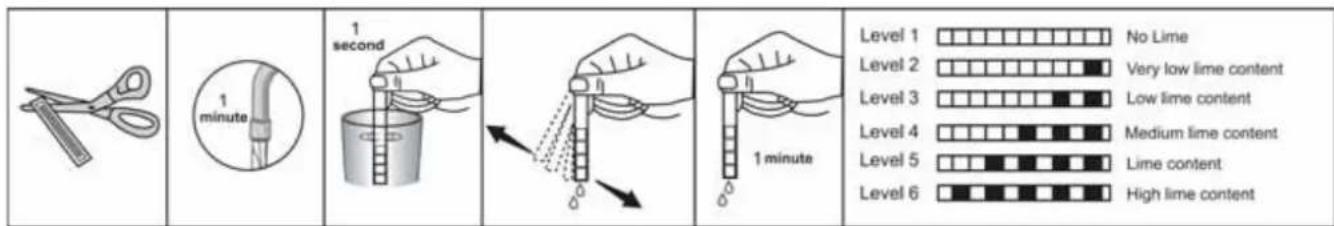

Languette de contrôle de la durée de l'eau
L'efficacité de lavage de votre machine dépend du degré de durée de l'eau du robinet. C'est pourquoi cette machine est équipée d'un système qui abaisse le degré de durée de l'eau du réseau. L'efficacité de lavage serastraße si le système est correctement régle. Pour étabir le bon réglage, utilisez la languette de contrôle fournie avec cette machine pour connaître le degré de durée de l'eau du réseau.
| Ouvrez la bandelette de contrôle | Faites couler l'eau du robinet pendant 1 min. | Plongez la bandelette de contrôle dans l'eau pendant 1 sec. | Retirez la bandelette de contrôle et secouez-la. | Attendez 1 min. | Réglez votre machine en fonction du degré de durété de l'eau constaté. |
Tableau des réglages en fonction de la durée de l'eau
Si le degré de durété est supérieur à 90 dF (dureté française) ou si vous utilisez de l'eau du puit, nous préconisons d'utiliser un filtré et un dispositif de traitement de l'eau. NB: le degré de durété de l'eau est régla au niveau 3 en usine.
| Niveau de durété de l'eau | Dureté de l'eau en Allemagné dH | Dureté de l'eau en France dF | Dureté de l'eau en Grande Bretagne dE | Indicateurs de niveau de durété de l'eau | |||||
| P1 | P2 | P3 | P4 | P5 | |||||
| 1 | 0 - 5 | 0 - 9 | 0 - 6 | P1- P5 sont allumés | ● | ○ | ○ | ○ | ● |
| 2 | 6 - 11 | 10 - 20 | 7 - 14 | P2 - P5 sont allumés | ○ | ● | ○ | ○ | ● |
| 3 | 12 - 17 | 21 - 30 | 15 - 21 | P3 - P5 sont allumés | ○ | ○ | ● | ○ | ● |
| 4 | 18 - 22 | 31 - 40 | 22 - 28 | P4 - P5 sont allumés | ○ | ○ | ○ | ● | ● |
| 5 | 23 - 31 | 41 - 55 | 29 - 39 | P1- P4 - P5 sont allumés | ● | ○ | ○ | ● | ● |
| 6 | 32 - 50 | 56 - 90 | 40 - 63 | P2 -P4 - P5 sont allumés | ○ | ● | ○ | ● | ● |
Réglage de l'adoucisseur
1 2 3 4 5
Réglez l'adoucisseur d'eau en fonction du degré de durée de l'eau du robinet.
Quand votre machine est à l'arrêt, appuyez sur la touche de seLECTION de programme et maintenez-la enforcée.
Tout en maintainant appuyée la touche de selection de programme, mettez votre machine sous tension en appuyant sur la touche Marche/Arrêt.
Maintenez la touche de selection de programme enforcée jusqu'à ce que les voyageants P1-P2-P3-P4-P5-fin" s'allument puis s'eteignent.
Relâchéz la touche de selection de programme après que ces voyants "P1-P2-P3-P4-P5-fin" aient clignoté.
Votre machine affiche le tout dernier réglage de durété d'eau
Vous pouvez ajuster le niveau de durée de l'eau en appuyant sur la touche de selection de programme 3 en vous referant au tableau du réglage de la durée de l'eau.
Une fois que vous avez regler la durée de l'eau, appuyez sur le bouton "Marche/Arrêt". Voitre réglage est ainsi memorisé.
Detergent
Utilisez un détermagent spécifique concu pour lave-vaisse domestique.
Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché.
Placez le détergent dans le compartment avant de démarrer le lave vaisse. Conserve les détergents dans des endroits frais et secs, hors de portée des enfants.
Mettez les quantités nécessaires afin de préserver l'environnement. Ne pas replir le compartment à détergent plus que nécessaire, faute de quoi vos verres pourrait se rayer et le détergent pourrait mal se dissoudre.
Pour de plus amples informations sur le dédTergent que vous utilisez, adressez-vous directement au fabricant du dédTergent.
Remplissage du compartment à détergent
Pousser le loquet pour ouvrir le compartment a détergent comme indiqued sur l'illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac
à détergent. Le bac à détergent peut contenir jusqu'à 40 cm³ de détergent. Ouvrir l'emballage de détergent pour lave-vaisse et verser dans le grand compartment prélavage à 25 cm³ de détergent si vous vaisselle est très sale ou 15 cm³ si elle peu sale Si votre vaisselle est restée seche pendant très longtemps, si elle contient des résidus d'aliments secs et si vous avons surcharge le lave-vaisse, versez à 5 cm³ de détergent dans le compartment de prélavage et démarrez votre machine.
Selon le degrde de saletede vour vaisselle et la durete de I'eau dans voire region you devrez modulera quantite de detergent dans voire machine.
Detergents combinés
Les fabricants de détergent proposent également des détergents combinés dénommés 2 en 1, 3 en 1, 5 en 1 ...
Les détergents 2 en 1 contiennent du détermgent + du sel ou du produit de rincege. En utilisant les détergents 2 en 1, il faut tener compte des fonctions de la tablette.
Les autres détergents en tablettes comportent du détermgent + du produit de rincege + du sel + diverses autres fonctions.
De manière générale, les déterments combinés donnent des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces déterments contiennent du produit de finage et/ou du sel dans des quantités prédéfinies.
Enutilisant ce type de produits :
-
Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné.
Vérifiez que le détergent utilisé convient à la durée de l'eau du réseau auquel le lave vaisselle est raccordé.
-Suivez les instructions figurant sur I'emballage de ces produits.
Si ces détergents seprésentent en tablettes, ne les placez jamais dans la cuve du lavevaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartment du distributeur de détergent. -
Ces détergents ne donnent de bons résultats que pour certains types d'utilisation. Si vous utilisez ce type de détergents, vous doivent contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.
- Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.
Usage conseilé : Usage conseilé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinceage dans votre machine et reglez la dureté de l'eau et le doseur de produit de rinceage à la position la plus BASSE.
Pour les programmes courts, il est préférible d'utiliser des détergents en poudre plutôt que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment en fonction de la température et la durée du cycle de lavage.
Attention: Si en utilisant ce type de dédTangent vous rencontres un problème quelconque que vous n'avez pas rencontresAAParavant,contactez directement le fabricant du dédTangent.
Quand you arrêtez d'utiliser des détergents combinés
- Remplissez les compartments à Sel et à produit de rincage.
- Reglez la durée de l'eau à la position la plus elevée et faites un lavage à vide.
- Reglez la durée de l'eau.
- Procedez au réglage voulu du doseur de produit de rincege.
Remplissage du compartment à produit de rincege et réglage du doseur
On utilise du produit de rincege pour empêcher le dépôt de gouttes d'eau blanchâtres, de traces de calcaire et d'une pellicule blanche et pour un meilleur rincege. Contrairement à une opinion repandue, I ne sert pas uniquement à obtaining une vaisse plus brillante mais également une vaisse plus seche. C'est pourquoi il faut veiller àMAINTER
dévissez le bouchon compartmentement jusqu'à ce
une quantité suffisante de produit de rincege dans le compartment et à n'utiliser que des produits spécifique concus pour lavevaisselle.
Pour verser le produit de rinceage, du compartment. Remplissez le que l'indicateur de niveau de produit de rinceage noircisse. Revissez le couvercle de manière à ce que les picots correspondent. Vous pouvez vérifier si vous doivent ajouter ou non d'une machine au moyen de l'indicate rinceage situé sur le distributeur de détergé le compartment contient suffisamment tandis que si l'indicateur est clair à vous rinceage.
On peut régler le doseur de produit de rincege de 1 à 6. Le doseur est régle à la position 3 en urine.
Vouse nevez utiliser un réglage plus élevé si des taches d'eau se forment sur votre vaisselle après un lavage et un réglage plus faible s'il reste une tache bleue quand vous l'essuyez avec la main.
Attention: N'utilise que des produits de rinceage adaptés à l'usage en machine. En cas de débordement, les résidus de produit de rinceage créé une grande quantité de mousse et les résultats de lavage s'en trouvent affectés : nettoyez l'excedent de produit de rinceage avec un chiffon.
CHARGEMENT DU LAVE-VAISSELE
Si vous mettez correctement votre vaisselle dans le lave vaisselle, vous l'utiliserez de la meilleure façon en termes de consommation d'énergie et de performance de lavage et de séchage.
Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installer les ustensiles ronds et profonds tels que les pots à poignées longues, les couvercles, les assiettes, les casseroles, les couverts.
Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bols, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles, ou le grillage de maintain des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres; il ne seront pas stables et pourrait être endommages.
Il est préférible d'installer les objets fins et étroits dans les parties medianes des paniers.
Vousspuvezplacerlescuilleresparmilesautrescouverts pourlesempecherde se collerles uneuxauxautres.Pourunmeilleurresultat,nousvoussconseillonsdutiliserla grillea couverts.
Pour éviter toutes blessures éventuelles, placez toujours les objets pointus et à long manché tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontally dans les paniers.
Attention : Placez vos couverts dans le lave vaisselle de maniere à ce quils n'empêchent pas la rotation des bras de lavage inférieur et supérieur.
Panier supérieur
Grilles mobiles
Le panier supérieur de votre machine comprend deux grilles mobiles. « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« » placer vos tasses. En position fermée «««««««««««««««««««««««««««««««««««««««««««««««««««««««««««. pouvez placer les verres hauts sur le panier. Vous pouvez également utiliser ces grilles mobiles pour y placer latoralement les fourchettes, cuillères et couteaux longs.
Autres chargements des paniers

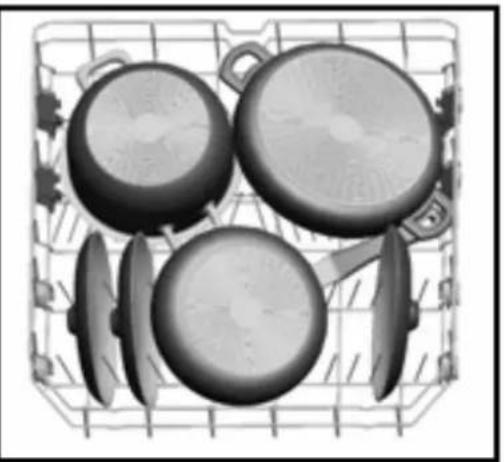

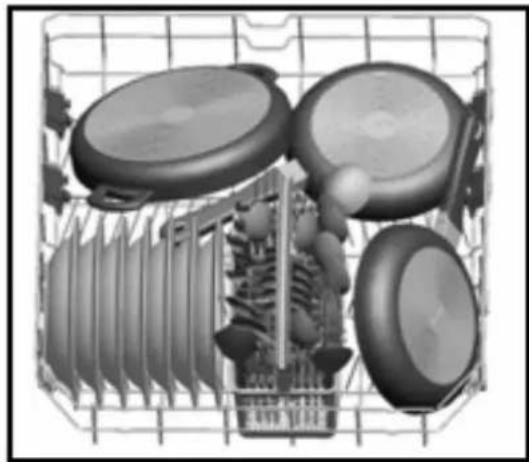

Panier inférieur
Panier supérieur

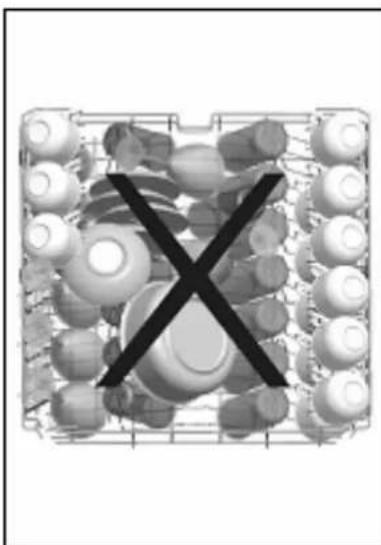

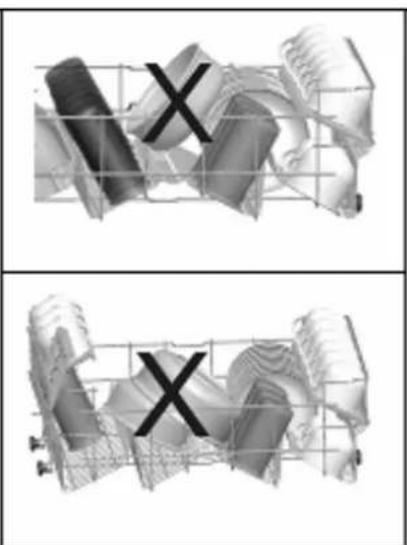

Mauvais chargements
Chargement standard et données d'essai
Capacité :
Paniers supérieur et inférieur : 12 couverts. Le panier supérieur doit etre instalé en position haute.
Les tasses doivent etre placees sur les fixations du panier a plats.
Note : Il se peut que vous lave- vaisselle ne soit pas équipé de tous les accessoires mentionnés dans cette notice
Detergent / Produit de lavage
5 + 25cm^3 , conformement aux normes internationales EN50242-DIN 44990 IEC 436 / Reglage du doseur de produit de rincege : 4.
Programme test
Economique à 50^ , conformément à la norme internationale EN 50242.
DESCRIPTION DES PROGRAMMES
Contenu des programmes
| Numéro de programme | Référence | ||||||
| Nom du programme et température | Intensif (P1)65°C | Normal (P2)55°C | Economique (P3)50°C | Rapide (P4)40°C | Trempage (Prélavage)Sans chauffage (P5) | ||
| Type de résidues alimentaires | Soupe, sauce, pâtes, oeuf, riz, pommes de terre et plats cuisinés four, aliments frits. | Soupe, sauce, pâtes, oeuf, riz, pommes de terre et plats cuisinés au four, aliments frits. | Cale, lait, the, viande froide ou légumes qui n' ont pas attendu longtemps | Café, lait, the, viande froide ou légumes qui n' ont pas attendu longtemps. | Trempage pour rincer la vaisseille et detacher les résidus en attendant un chargement complet. Choisissez ensuite un programme. | ||
| Dépréde saleté | Très sale | Moyennement sale | Moyennement sale | Peu sale | - | ||
| Quantité de détergent A: 25 cm3/15 cm3B: 5 cm3 | A+B | A+B | A+B | A | - | ||
| trempageLavage 65°CRinçage froidRinçage chaudSechagefin | trempageIavage 55°Crinçage froidRinçage chaudSechageFin | trempageIavage 50°Crinçage froidRinçage chaudSechageFin | Lavage 40 °Crinçage froidrincage chaudfin | trémpagefin | |||
| Durée du programme(min.) | 110 | 95 | 150 | 30 | 15 |
| Consommationd'électricité(kW hours) | 1,55 | 1,10 | 1.05 | 0,68 | 0,02 |
| Consommation d'eau(litres) | 17.2 | 16.5 | 15.7 | 12.4 | 4,5 |
Attention Les programmes courts n' incluent pas de cycle de sechage.
Les valeurs ci-dessus sont les valeurs obtenues en conditions de laboratoire conformément aux normes applicables. Ces valeurs peuvent changer en fonction des conditions d'utilisation du produit et de l'environnement (tension du réseau, pression d'eau, température d'arrivee d'eau et temperature ambiente).
MISE SOUS TENSION ET CHOIX D'UN PROGRAMME
Quand vous selectionnez un programme avec le le bouton de selection des programmes, le voyant lumineux du programmeChoisi s'allume et le voyant fin s'eteint.
Mise du lave vaisselle sous tension
- Sélectionnez le programme correspondant à votre vaisse via la touche de selection du programme.
- Fermez la porte. Le programme se lance automatiquement.
Remarque: Si vous decide finalement de ne pas demarrer le lave vaisselle après la selection du programme, appuyez de nouveau sur la touche Marche/Arrêt. Notre programme sera annulé. Vous pourez désirir un nouveau programme.
Contrôle du déroulement du programme
Modifier un programme
Si vous souhaitez changer de programmependant qu'un programme de lavage est en cours.
NB: Si vous ouvrez la porte du lave vaisselle pour arrêter le programme de lavage avant la fin, faîtes attention de l'entrouvrir doucement au début pour éviter les éclaboussures d'eau.
Modifier un programme avec remise à zéro
Si vous souhaitez annuler un programmependant qu'un programme de lavage demarre .
NB: Si vous ouvrez la porte du lave vaisselle pour arrêté le programme de lavage avant la fin, faîtes attention de l'entrouvrir doucement au début pour éviter les éclaboussures d'eau
Mise du lave vaisselle hors tension
NB: Lorsque le signal sonore indiquant la fin du programme (fémoin de l'indicateur allumé) retentit, vous pouze laisser la porte de votre machine entrouverte pour faciliter le séchage.
NB: Si la porte du lave vaisselle s'ouvre pendant le lavage ou si une panne d'électricité intervient, le lave vaisselle ne poursuivra le programme en cours que si la porte est fermée et l'énergie rétablie.
ENTRETIEN ET NETTOYAGE
Le nettoyage régulier du lave vaisselle prolonge sa durée de vie.
De laGRAisse et du calcaire peuvent s'accumuler dans la cuve. Dans ce cas :
- Remplissez le compartment à détergent sansmettre de vaisselle dans le lave vaisselle, sélectionnez un programme qui fonctionne à haute température et mettez le lave vaisselle en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaisselle).
Nettoyage des joints de porte
-Pour nettoyer tous résidus accumulés dans les joints de porte, essuyez les joints régulierement avec un chiffon humide.
Nettoyage du lave vaisselle
Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois parSEAme. Debranchez your machine et fermez le robinet d'arrivalde eau avant de commencer le nettoyage. Nutilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.
Filtres
Vérifiez si des résidus d'aliments se sont accumulés dans le filtré et le microfiltre. En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l'eau courante.
a. Microfiltre extérieur
b. Filtre à déchets interieur
c. Filtre tamis métal ou plastique
Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens des aiguilles d'une montre et retirez-le en le bouvar.
Tirez et retirez le filtre métal ou plastique
Séparez ensuite le filtre à déchets et le microfiltre.
Rincez-le abondamment à l'eau courante. Réinstallez le filtre à déchet dans le microfiltre en faisant attention de bien faire correspondre les repères. Fixez le microfiltre sous le filtre métal ou plastique et tournez-le dans le sens de la flèche; l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre.
- N'utilisez jamais votre lave-vaisselle sans:filtre.
- Une installation incorrecte du filtré diminuera l'efficacité du lave vaisselle.
- La propriété des filtres est essentielle au bon fonctionnement de la machine.
Bras de lavage
Vérifiez que les giclleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.
Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le bras de lavage supérieur.
Filtres du tuyau d'arrivée d'eau
Le filtr de tuyau d'arrivee d'eau empoeche que voire machine soit endommagee par toute contamination (sable, argile, rouille, etc.) eventuelflement transporte dans le reseau ou l'installation de plomberie interieure et previent tous desagrements tels que le jaunissement ou la formation de depots après le lavage. Verifiez regulierement les filtres et le tuyau d'arrivee d'eau et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtr du tuyau ainsi que le filtr du coté de I'entree du lave vaisselle et nettoyez-les a I'eau courante. Reinstallez les filtres propres dans leurs logements et réinstallze le tuyau.
QUE FAIRE EN CAS DE PANNE
| CODE D'ERREUR DESCRIPTION DE L'ERREUR COMMANDE | |||||
| Intensif(P1) | Normal(P2) | Eco (P3) Rapide(P4) | Trempage(P5) | ||
| Alimentation en eauinadéquate | •Assurez-vous que le robinet d'entrée d'eau estentièrement ouvert et qu'il n'y a aucune coupure d'eau.•Fermez le robinet d'entrée d'eau, séparez le tuyau d'entrée d'eau du robinet et nettoyez le filtre à l'extrémité de branchement du tuyau.•Redémarrez votre machine, contactez le service d'entretien si l'erreur se produit. | ||||
| Erreur d'entrée d'eau ininterrompue | •Fermez le robinet.•Contactez le service d'entretien. | ||||
| Impossible d'évacuer l'eau résiduelle contenue dans le lavèvaisselle. | •Le tuyau d'évacuation d'eau est obstrué.•Les filtres de votre machine pouraient être bouchés.•Eteignez, puis rallumez votre machine et activez lacommande d'annulation du programme.•Si l'erreur persisté, contactez le service d'entretien. | ||||
| Erreur de chauffage | Contactez le service d'entretien. | ||||
| L'alame est active contre le flux d'eau | •Eteignez votre machine et fermez le robinet.•Contactez le service d'entretien. | ||||
| Carte électronique défectueuse | Contactez le service d'entretien | ||||
| Erreur de surchauffe (la température du lavèvaisselle est trop élevé) | Contactez le service d'entretien. | ||||
| Capteur de chauffage défectueux | Contactez le service d'entretien. | ||||
Le programme ne démarre pas
- Vérifiez que la prise de courant est branchée.
- Vérifiez les fusibles de votre installation.
- Vérifiez que le robinet d'arrivée d'eau est ouvert.
- Vérifiez que vous avez fermé la porte du lave vaisse.
- Verifiez que vous avez eteint le lave vaisselle en appuyant sur la touche Marche/Arret.
Vérifiez que les filtres d'arrivée d'eau et les filtres du lave vaisselle ne sont pas bouchés.
Il reste des résidus de dédTangent dans le compartmenté à dédTangent :
Vouavesintroduitle detergentalorsquelecompartmentetaithumide.Bienverifierquele compaitionestsecavantdemettrelalessive.
Il reste de l'eau à l'intérieur du lave vaisselle à la fin du programme
- Le tuyau de vidange est bouché ou plié.
- Les filtres interieurs sont bouchés.
Le programme n'est pas encore terminé.
Le lave vaisselle s'arrêtependant une operation de lavage
- Panne de courant.
Coupure d'arrivée d'eau.
Programme en mode suspendu.
Des bruits de vaisselle remuée et des coups se font entendrependant une opération de lavage
La vaisse n'est pas installee correctement.
- Le bras de lavage heures la vaisse.
Il reste des résidus d'aliments sur la vaisselle
La vaisse est mal installée dans le lave vaiselle; l'eau aspergee par les bras de lavage n'atteint pas les endroits mal lavés.
Le panier est trop charge.
- La vaisse se touche.
- Quantité de dédTergent insuffisante.
- Programme sélectionné inadapte, température pas assez haute.
- Bras de lavage bouché par des résidus d'aliments.
Filtres intérieurs bouchés.
Filtres mal positionnés.
- Pompe de vidange bouchée.
Présence de taches blanches sur la vaiselle
- Quantité de dédTergent insuffisante.
- Réglage du doseur de produit de rinceage trop faible.
- Absence de sel regénérant malgré le fort degré de durée de l'eau.
- Réglage de l'adoucisseur trop faible.
- Couvercle du compartment à Sel mal fermé.
La vaisse ne seche pas
Programme sans séchage sélectionné.
- Réglage du doseur de produit de rinceage trop faible.
- Vaisselle retiree trop rapidement du lave vaisselle.
Présence de taches de rouille sur la vaiselle
- Vaisselle en acier inoxydable de mauvaise qualité.
Teneur en Sel de I'eau de lavage elevée. - Couvercle du compartment à Sel mal fermé.
Trop de sel introduit dans le lave vaisselle au moment du remplissage. Du sel a debordedans la cuve. - Mise à la terre défectueuse.
La porte ne se ferme pas ou ne s'ouvre pas correctement
- Vérifiez que le poids de la contre-porte est correct. (voir sur le schéma d'assemblage).
- Vérifirez la tension du ressort de la porte est correcte (voir sur le schéma d'assemblage).
Appelez le service après vente si le problème persiste après les contrôles ou en cas de tout dysfonctionnement non décrit ci-dessus.
INFORMATIONS PRATIQUES ET UTILES
-
Chaque fais que vous n'utilise pas votre machine :
-
Debranche le lave vaisselle et coupez l'eau.
Laissez la portegement entrouverte pour empêcher la formation d'odeurs désagreables. -
Maintenez l'intérieur du lave vaisselle propre.
-
Elimination des gouttes d'eau sur la vaisselle:
-
Lavez la vaisselle avec le programme intensif.
- Retirez tous les recipients métalliques du lave vaisselle.
-
N'ajoutez pas de dédTangent.
-
Si vous positionnez correctement votre vaisselle dans le lave vaisselle, vous l'utiliserez au moins en termes de consommation d'énergie et de performance de lavage et de séchage.
- Retirez les gros résidus avant d'installer la vaissele sale dans le lave vaissele.
- Faites fonctionner le lave vaisselle une fois qu'il est entièrement pleine.
- N'utilisez le programme de Trempage que si nécessaire.
- Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
- Le lave vaisselle pouvant atteindre des températures élevées, il est déconseilé de l'installer à côté d'un réfrigérateur.
- Si l'appareil se trouve à un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans la machine, couper l'arrivée d'eau, et dévisser le tuyau d'arrivée d'eau du robinet.
- Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
- Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2002/96/CE afin de pouvoir soit
etre recyclé soit demantelé afin de réduire tout impact sur l'environnement.
- Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
- Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
- Poids neB8 kg
S.A.S. ELECTRODEPOT FRANCE.C.R.T.
Centre de Gros n 2.
Boulevard du Petit Quinquin.
59818 Lesquin cedex. Tél: 03 20 16 22 95.
Fax: 03 20 16 22 97. www.electrodepot.fr
