Produkttyp	Geschirrspüler
Marke	VALBERG
Modell	VAL INT 12C45 BNS SC
Kapazität	12 Maßgedecke
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	290 kWh
Jährlicher Wasserverbrauch	3360 Liter
Trocknungseffizienzklasse	A
Geräuschpegel	45 dB(A)

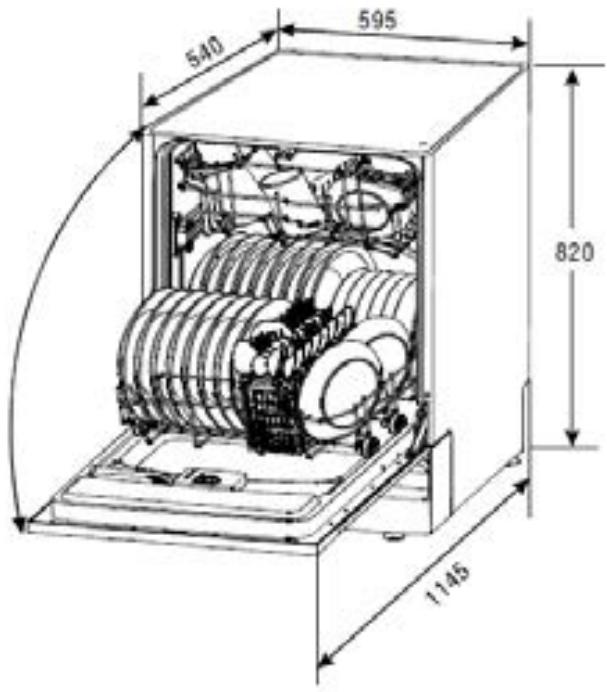

Abmessungen (H x B x T)	820 x 595 x 540 mm
Stromversorgung	220-240 V ~ 50 Hz, 1760-2100 W
Wasserdruck	0,04 - 1,0 MPa
Aufstellungsart	Freistehend, integrierbar
Anzahl Programme	7 (3 in 1, Intensiv, Normal, ECO, Glas, Express, Einweichen)
Standardprogramm	ECO 50°C (165 min)
Sonderfunktionen	Zeitvorwahl, Halbe Beladung, einstellbarer Wasserenthärter
Material des Innenbehälters	Edelstahl (Schätzung)
Körbe	2 Körbe + Besteckkorb, oberer Korb höhenverstellbar
Sicherheit	Erdung, Kindersicherung, Überlaufschutz
Wartung	Regelmäßige Reinigung der Filter und Sprüharme
Garantiedauer	2 Jahre

Häufig gestellte Fragen - VAL INT 12C45 BNS SC VALBERG

Wie installiere ich den Geschirrspüler?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass das Gerät waagerecht steht und die Wasseranschlüsse (0,04-1,0 MPa) sowie elektrischen Anschlüsse (220-240 V) korrekt sind. Verwenden Sie neue Schläuche und beachten Sie die Mindestabstände zu Möbeln.

Welches Reinigungsmittel verwenden?

Verwenden Sie nur ein spezielles Reinigungsmittel für Geschirrspüler. Verwenden Sie niemals Seife oder Handspülmittel. Beachten Sie die auf der Verpackung angegebenen Dosierungen, abhängig von der Wasserhärte.

Wie stelle ich den Wasserenthärter ein?

Der Wasserenthärter wird je nach Wasserhärte in Ihrer Region eingestellt. Schlagen Sie in der Tabelle in der Bedienungsanleitung nach: Drehen Sie den Ring des Salzbehälters auf die entsprechende Position (+, Mid oder -), um den Salzverbrauch anzupassen. Kontaktieren Sie Ihr Wasserversorgungsunternehmen, um die Härte zu erfahren.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob das Gerät eingesteckt ist, die Tür richtig geschlossen ist, der Wasserhahn geöffnet ist und das Programm ausgewählt ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung oder den Schutzschalter.

Warum bleibt mein Geschirr nach dem Spülgang feucht?

Stellen Sie sicher, dass der Klarspülerbehälter gefüllt und richtig eingestellt ist (Standardposition 4). Überprüfen Sie auch, ob der Trocknungszyklus geeignet ist (ECO-Programm oder länger). Sehr hartes Wasser kann ebenfalls die Trocknungswirkung verringern.

Wie reinige ich die Filter?

Die Filter sollten nach jedem Gebrauch überprüft werden. Entfernen Sie den Grobfilter, den Hauptfilter und den Mikrofilter (schrittweise abschrauben) und spülen Sie sie unter fließendem Wasser ab. Eine gründliche Reinigung wird mindestens einmal im Monat empfohlen.

Kann ich Aluminiumtöpfe spülen?

Es wird nicht empfohlen, Aluminiumutensilien im Geschirrspüler zu spülen, da sie verfärben oder graue Abdrücke auf dem Geschirr hinterlassen können. Verwenden Sie ein schonendes Programm und spülen Sie gegebenenfalls schnell ab.

Wie verwende ich die Zeitvorwahlfunktion?

Wählen Sie das gewünschte Programm aus und drücken Sie dann die Taste 'Zeitvorwahl', um einen späteren Start (bis zu 24 Stunden) zu programmieren. Das Display zeigt die Startzeit an. Bestätigen Sie mit 'Start/Pause'.

Was bedeutet der Fehlercode E1?

Der Code E1 weist auf ein Problem mit der Wasserzufuhr hin: Wasserhahn geschlossen, Verstopfung oder unzureichender Druck. Öffnen Sie den Wasserhahn und überprüfen Sie, ob der Zulaufschlauch geknickt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie pflege ich den Geschirrspüler bei längerer Abwesenheit?

Leeren Sie das Gerät, führen Sie einen leeren Spülgang durch, ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lassen Sie die Tür leicht geöffnet, um Gerüche zu vermeiden und die Dichtungen zu schonen. Schützen Sie das Gerät bei Bedarf vor Frost (Winter).

BEDIENUNGSANLEITUNG VAL INT 12C45 BNS SC VALBERG

Geschirrspüler 12 Maßgedecke

944393 LV INT 12C45 BNS SC

GEBRAUCHSANLEITUNG 02

HANDLEIDING 42

GEBRAUCHSANLEITUNG 82

MANUAL DEL USUARIO 122

Danke!

Beschreibung des Geräts

professionelle technische Dienste.

HINWEIS:

Frostschutz

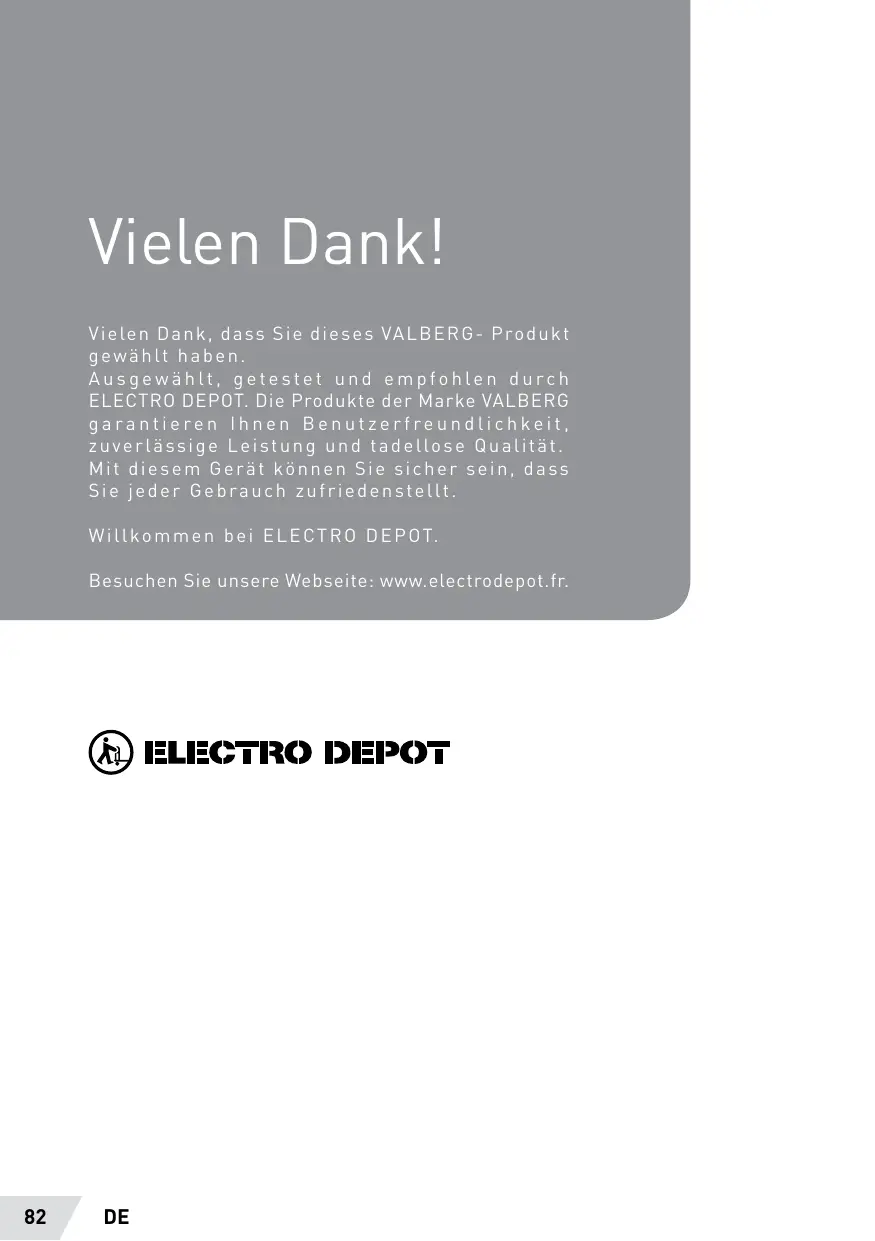

Vielen Dank, dass Sie sich für dieses Produkt von VALBERG entschieden haben.

Ausgewählt, getestet und empfohlen durch ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ihnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität. Mit diesem Gerät können Sie sicher sein, dass jeder Gebrauch Sie zufriedenstellt.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.fr.

ELECTRO DEPOT

A

Vorder

Inbetriebnahme des Geräts

84 Sicherheitsvorschriften 90 Montage der Leiste

B

Übersicht über Ihr Gerät

92 Beschreibung des Geräts

C

Verwendung des Geräts

94 Waschprogramm-Tabelle 96 Enthärter 97 Waschmittel einfüllen 98 Klarspülerspender 100 Beladen der Körbe des Geschirrspülers 102 Inbetriebnahme des Geräts 103 Filtersystem 104 Installationsanleitung 110 Wasseranschluss

D

Praktische Hinweise

111 Reinigung der Filter 113 Wartung des Geschirrspülers 116 Fehlerbehebung 119 Technische Spezifikationen 121 Entsorgung Ihres Altgeräts

Sicherheitsvorschriften

Lesen Sie diese Gebrauchsanleitung vor Gebrauch Ihres Geschirrspülers aufmerksam durch. Bewahren Sie sie zur nachträglichen Einsichtnahme auf.

Diese Anleitung enthält Kapitel zu den Sicherheitsvorschriften, zum Gebrauch und der Installation und zur Fehlerbehebung usw. Das aufmerksame Durchlesen dieser Anleitung vor dem Gebrauch des Geschirrspülers hilft Ihnen dabei, den Geschirrspüler korrekt instand zu halten.

Bevor Sie sich an den Kundendienst wenden:

Das Kapitel Fehlerbehebung hilft Ihnen dabei, einzelne häufige Probleme selbst zu beheben, ohne sich an den technischen Kundendienst wenden zu müssen.

wenden zu müssen.

ANMERKUNG:

Im Rahmen seiner Politik der permanenten Weiterentwicklung und Aktualisierung des Produkts kann der Hersteller ohne Vorankündigung jegliche Änderungen vornehmen.

Dieses Gerät ist zum Hausgebrauch (private Nutzung), jedoch nicht für entsprechende Verwendungszwecke bestimmt, wie zum Beispiel:

• Kochecken in Geschäften, Büros und anderen Arbeitsumgebungen, die für das Personal reserviert sind;
• Bauernhöfe;

Verwendung durch Gäste in Hotels, Motels und anderen Umgebungen mit Wohncharakter, Unterkünfte vom Typ Gästezimmer.

Wichtige Sicherheitsvorschriften: Lesen Sie vor Gebrauch des Geräts alle Vorschriften durch.

ACHTUNG!

Bei Gebrauch Ihres Geschirrspülers beachten Sie bitte die unten aufgeführten grundlegenden Vorsichtsmaßnahmen einschließlich der folgenden besonderen Maßnahmen:

ACHTUNG

Wasserstoff ist ein explosives Gas

Unter gewissen Bedingungen kann sich in einem Heißwassersystem, das während mindestens zwei Wochen nicht verwendet wurde, Wasserstoff bilden. Wasserstoff ist ein explosives Gas.

Wenn das Heißwassersystem für so lange Zeit nicht verwendet wird, öffnen Sie

alle Heißwasserhähne, bevor Sie Ihren Geschirrspüler verwenden, und lassen Sie das Wasser einige Minuten laufen. So kann der entstandene Wasserstoff entweichen. Da dieses Gas entzündbar ist, dürfen Sie während dieses Vorgangs keine offenen Flammen verwenden und nicht rauchen.

Erdungsanweisungen:

Dieses Gerät muss geerdet werden. Bei Funktionsstörungen oder Stromausfall verringert die Erdung das Stromschlagrisiko, indem sie einen Weg mit geringerem Widerstand für den elektrischen Strom bietet. Dieses Gerät ist mit einem geerdeten Kabel und einem Erdungsstecker ausgestattet. Der Stecker muss an eine geeignete Wandsteckdose angeschlossen werden,

die gemäß allen örtlichen Regelungen geerdet ist.

Entsorgung alter Haushaltsgeräte:

Die europäische Richtlinie 2012/19/EU über Abfälle aus Elektrischen und Elektronischen Geräten (WEEE) schreibt vor, dass diese nach Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden dürfen, sondern der örtlichen Sortierstelle zugeführt werden müssen. Die gebrauchten Geräte müssen getrennt gesammelt werden, um die Wiederverwendungs- und Recyclingrate ihrer Bestandteile zu optimieren und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu reduzieren.

Das durchgekreuzte Mülleimersymbol kennzeichnet alle Produkte und weist auf die Verpflichtung zur Abfalltrennung hin.

Der Konsument muss die örtlichen Behörden oder seinen Händler kontaktieren, um sich über die korrekte Entsorgung seines Altgeräts zu informieren.

ACHTUNG Sachgemäße Nutzung

• Nicht auf die Tür oder das Gehäuse des Geschirrspülers sitzen oder stehen.

Heizelemente während des Gebrauchs oder unmittelbar danach nicht berühren.

• Kein Kunststoffgeschirr waschen, es sei denn, es ist als "spülmaschinenfest" gekennzeichnet. Bei Geschirr ohne diesen Vermerk die Empfehlungen des Herstellers beachten.
• Nur Waschmittel und Klarspüler verwenden, die für automatische Geschirrspüler bestimmt sind.

Keine Seife, Textilwaschmittel oder Handwaschmittel im Geschirrspüler verwenden. - Diese Produkte für Kinder unerreichbar aufbewahren. - Kinder von Waschmitteln und Klarspülern und von der offenen Tür des Geschirrspülers fernhalten, da sich im Geräteinnern möglicherweise Waschmittelrückstände befinden. Die Tür darf nicht offen stehen, um jedem Stolpern zu verhindern. - Bei der Installation darauf achten, dass das Stromkabel nicht geknickt oder übermäßig oder gefährlich gequetscht wird. - Keine Änderungen an den Steuerungen vornehmen. - Kinder beaufsichtigen, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

• Waschmittel für Geschirrspüler sind extrem alkalisch und können bei Verschlucken sehr gefährlich sein. Vermeiden Sie jeden Kontakt mit Haut und Augen und halten Sie Kinder vom Geschirrspüler fern, wenn die Tür offen ist.
• Verwenden Sie Ihren Geschirrspüler nicht, solange die Verschlussplatten nicht korrekt platziert sind. Tür bei laufender Maschine vorsichtig öffnen, um das Herausspritzen von Wasser zu vermeiden.

Keine schweren Gegenstände auf die offene Tür stellen. - Das Gerät könnte nach vorn kippen.

Beim Einräumen des Geschirrspülers:

1. Spitze Elemente so

platzieren, dass sie die Türdichtung nicht beschädigen können.

1. Scharfe Messer mit der Spitze nach unten platzieren, um Schnittverletzungen zu vermeiden.
2. Bei Gebrauch des Geschirrspülers sollen Kunststoffensilien nicht in Kontakt mit den Heizelementen kommen.
3. Ein beschädigtes Stromkabel muss vom Hersteller, dem Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um jegliche Gefahr zu vermeiden. Bitte entsorgen Sie das Verpackungsmaterial korrekt.
4. Verwenden Sie den Geschirrspüler nur für den vorgesehenen Zweck.

Tür des Waschmittelfachs beim Verschieben oder Ausbauen eines alten Geschirrspülers entfernen. Kinder müssen beaufsichtigt werden, um zu gewährleisten, dass sie nicht mit dem Gerät spielen. Am Ende des Waschprogramms überprüfen, ob das Waschmittelfach leer ist. Die übrigen Trennvorrichtungen von der Steckdose müssen im festen Anschluss eingebaut sein und zwischen den Polen eine Distanz von mindestens 3 mm aufweisen. Höchstens 12 Gedecke waschen. Der zulässige Höchstdruck am Wassereingang beträgt 1 MPa (10 bar). Der zulässige Mindestdruck

am Wassereingang beträgt 0,04 MPa (0,4 bar).

• Der Geschirrspüler muss mit neuen Leitungen an das Abwassernetz angeschlossen werden. Keine alten Leitungen wiederverwenden.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten und Personen ohne Erfahrung und Kenntnisse bedient werden, sofern sie korrekt beaufsichtigt werden oder die nötigen Anweisungen für den sicheren Gebrauch des Geräts erhalten und die bestehenden Risiken verstanden haben.

Lesen Sie diese Sicherheitsvorschriften aufmerksam durch und befolgen Sie sie.

Bewahren Sie diese Anleitung auf.

Montage der Leiste

Bestandteile

1. Lampenschutz

1. Einlegeplatte

1. Fenster

1. Leiste

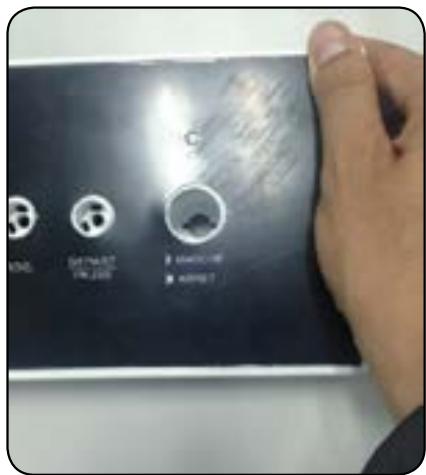

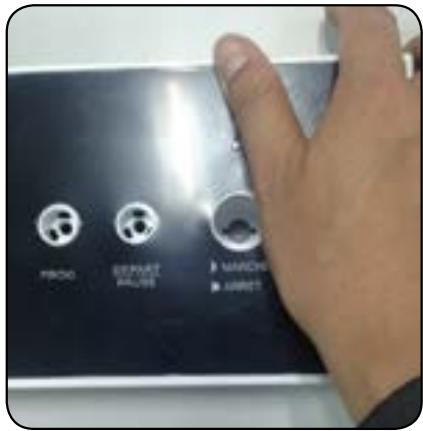

Installation

• Schutzfolie auf der linken Seite abziehen.

Lampenschutz entsprechend dem Knopf ein/aus befestigen.

• Schutzfolie auf der linken Seite abziehen.

• Fenster befestigen.

• Schutz vom Mittelteil abziehen und Einlegeplatte auf der Leiste befestigen.

Sicherstellen, dass diese Teile an der richtigen Stelle befestigt sind.

Zum Schluss drücken Sie an verschiedenen Stellen auf die Einbauplatte, um sicherzustellen, dass sie gut hält.

Um die bestmögliche Leistung Ihres Geschirrspulers zu gewährleisten, lesen Sie alle Gebrauchsanweisungen vor dem ersten Gebrauch durch.

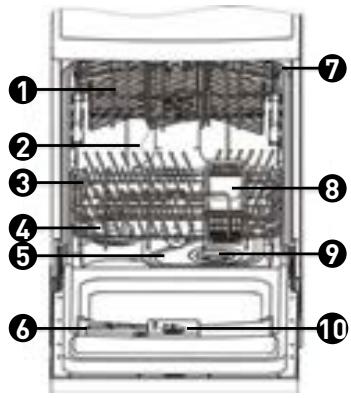

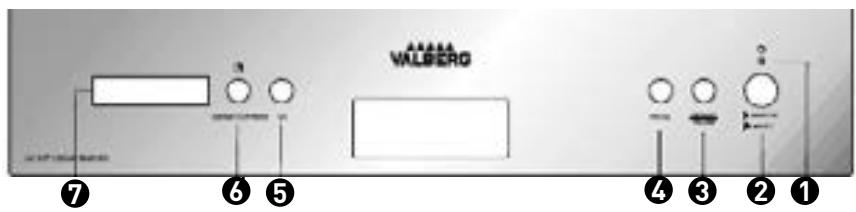

Beschreibung des Geräts

Steuerveriste

1 Betriebs-Leuchtanzeige: leuchtet, wenn das Gerät unter Spannung steht. Schalter Ein/Aus: Ein- und Ausschalten des Geräts. Knopf START/PAUSE: Starten des gewählten Waschprogramms oder Unterbrechen eines laufenden Waschprogramms. Waschprogramm-Wahlschalter: zur Auswahl des gewünschten Waschprogramms aus 7 verfügbaren Programmen. 5 Halbladungs-Funktion: zeigt an, dass die Halbladungs-Funktion gewählt wurde. STARTPROGRAMMIERUNG: mit diesem Knopf kann der Start auf einen späteren Zeitpunkt verschoben werden. 7 Display: zeigt das gewählte Programm, die verbleibende Dauer, die programmierte Startzeit, Fehlercodes usw. an.

Oberkorb 2 Spruham 3 Unterkorb 4 Wasserenthärter (nur bei gewissen Modellen) 5 Hauptfilter 6 Waschmittelspender

Tassenregale Besteckkorb 9 Abfallfilter 10 Klarspülerspender 11 Abflussrohranschluss Eingangsrohranschluss

Deutsch Waschprogramm-Tabelle

Programm	Informationen zur Programmauswahl	Beschreibung des Pro-grams	Vor-/Haupt-waschmittel	Pro-gram-mdauer(Min.)	Ener-giever-brauch(Kwh)	Was-server-brauch(L)	Klar-spüller
3 in 1	Für normal verschmutz-tes Geschirr verwenden Sie einen Multifunk-tions-Waschmittel	Vorwässche (50°C) Wäsche (55°C) Spälen Spälen (65°C) Trocknen	3 in 1	160	1.35	16.0
Intensiv	Für stark verschmutztes Geschirr und Töppe, Pfannen und Platten mit eingetrockneten Lebensmittel-rückständen.	Vorwässche (50°C) Wäsche (65°C) Spälen Spälen Spälen (55°C) Trocknen	5/25 g	125	1.36	19.5	*
Normal	Für möglich verschmutztes Geschirr, zum Beispiel Teller, Gläser und mögig verschmutzte Pfannen.	Vorwässche (50°C) Wäsche (55°C) Spälen Spälen (65°C) Trocknen	5/25 g	160	1.30	16.0	*
SPARPRO-GRAMM (*EN 50242)	Für leicht verschmutztes Geschirr, zum Beispiel Teller, Gläser und leicht verschmutzte Pfannen.	Vorwässche Wäsche (50°C) Spälen (65°C) Trocknen	5/25 g	165	1.02	12.0	*
Programm	Informationen zur Programmauswahl	Beschreibung des Pro-gramms	Vor-/Haupt-waschmittel	Pro-gram-mdauer(Min.)	Ener-giever-brauch(Kwh)	Was-server-brauch(L)	Klar-spüller
Glas	Für leicht ver-schmutztes Glas, Kristall und feines Porzellan	Vorwäsche Wäsche (40℃)Spüssen Spüssen (60℃)Trocknen	20 g.	95	0.90	16.0	*
Express	Schnellprogramm für leicht verschmutztes Geschirr ohne Trocknen	Wäsche (40℃)Spüssen Spüssen (40℃)	20 g.	30	0.50	11.0
Einweichen	Zum Absprülen von Geschirr, das später am selbst Tag gewaschen werden soll	Vorwäsche	/	8	0.01	4,0

ANMERKUNG

• EN 50242: Dieses Programm entspricht dem Testzyklus, die Vergleichseigenschaften entsprechen der Norm EN 50242, ähnlich:

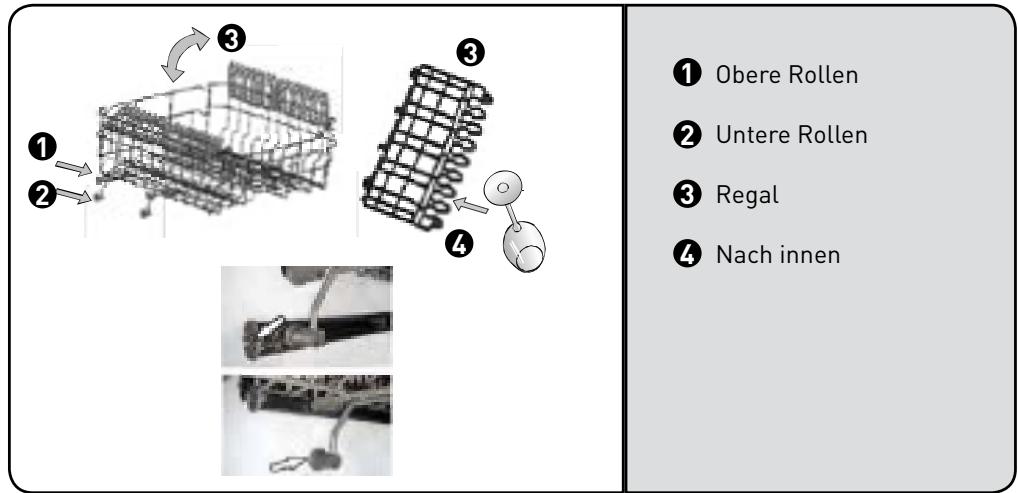

Fassungsvermögen: 12 Gedecke - Position des Oberkorbs: Rollen auf den oberen Schienen - Klarspülereinstellung: 6 - Der Stromverbrauch beträgt bei ausgeschaltetem Gerät 0 W und bei eingeschaltetem Gerät 0,75 W

Inbetriebnahme des Geräts

1. Ober- und Unterkorb herausziehen, Geschirr einsortieren, dann Körbe wieder einschieben. Wir empfehlen Ihnen, den Unterkorb zuerst zu beladen, dann den Oberkorb (siehe Abschnitt "Beladen der Körbe"). 2. Waschmittel einfüllen (siehe Abschnitt "Salz, Waschmittel und Klarspüler"). 3. Stecker des Stromkabels in die Steckdose einstecken. Zulässig ist eine Stromversorgung mit Wechselstrom 220-240 V / 50 Hz und eine Steckerspezifikation von 10 A 250V Wechselstrom. Überprüfen Sie, ob der Wasserhahn auf Höchstleistung geöffnet ist. 4. Tür schließen, Knopf ON/OFF (ein/aus) betätigen; die Kontroll-Leuchtanzeige leuchtet auf. 5. Programmknopf betätigen, das Waschprogramm wechseln in der folgenden Reihenfolge: 3 in 1 → Intensiv → Normal → Sparprogramm → Glas → Express → Einweichen. Nach Auswahl des Programms leuchtet die entsprechende Anzeige. Start/Fortsetzen betätigen, der Geschirrspüler schaltet sich ein.

Enthärter

Es gibt zwei Möglichkeiten, die Wasserhärte zu reduzieren: mit einem Wasserenthärter oder dem speziellen Salz.

Die Wasserhärte ist je nach Region unterschiedlich. Wenn Sie hartes Wasser für ihren Geschirrspüler verwenden, werden sich Kalkablagerungen auf Geschirr und Utensilien bilden.

Das Gerät ist mit einem speziellen Enthärter ausgestattet, der den Kalk und die Mineralien mit einem speziellen Salz aus dem Wasser entfernt.

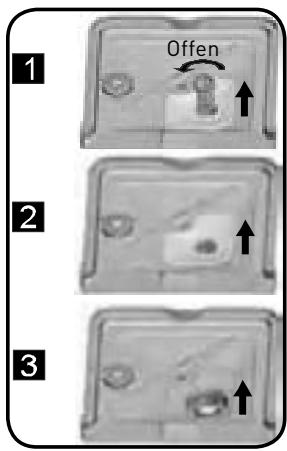

Enthärter einfüllen

Immer das spezielle Geschirrspülersalz verwenden.

Der Salzbehälter befindet sich unter dem

Unterkorb und muss folgendermaßen aufgefüllt werden:

1 Unterkorb entfernen, dann die Salzbehälterkappe abschrauben.

2 Wenn Sie den Behälter zum ersten Mal auffüllen, füllen Sie ihn zunächst zu 2/3 des Volumens mit Wasser auf.

3 Beim ersten Gebrauch müssen Sie unbedingt ungefähr 1,5 kg Salz einfüllen. Es ist normal, dass etwas Wasser aus dem Salzbehälter überläuft.

Achten Sie darauf, den Salzbehälter immer aufzufüllen, sobald die Leuchtanzeige Sie darauf aufmerksam macht, dass er leer ist.

4 Kappe sorgfältig wieder aufschrauben.

ANMERKUNG:

1 Der Salzbehälter muss aufgefüllt werden, sobald die entsprechende Leuchtanzeige aufleuchtet. Auch wenn der Salzbehälter ausreichend gefüllt ist, erlischt die Leuchtanzeige möglicherweise erst, wenn das Salz sich ganz aufgelöst hat. 2 Wenn Salz in die Waschkammer ausläuft, kann diese mit einem Einweich-Programm entfernt werden.

Einstellung des Salzverbrauchs

Der Salzverbrauch dieses Geschirrspülers kann entsprechend der

Härte des verwendeten Wassers eingestellt werden. Sie können den Salzverbrauch folgendermaßen individuell einstellen und optimieren:

1 Salzbehälterkappe abschrauben. 2 Auf dem Behälter befindet sich ein Ring mit einem Pfeil (s. Abbildung oben). Bei Bedarf den Ring je nach Härte des verwendeten Wassers gegen den Uhrzeigersinn vom Symbol "-" zum Symbol "+" drehen. Wir empfehlen Ihnen, die Einstellungen nach dem folgenden Schema vorzunehmen:

WASSERHÄRTE				Einstellungenstufe	Salzverbrauch (Gramm/Zyklus)	Autonomie (Zyklen / 1 kg)
°dH	*fH	Härtegrad nach Clark	Mmol/l
0~8	0~14	0~10	0~1.4	/	0	/
8~22	14~39	10~28	1.4~3.9	-	20	50
22~45	39~80	28~56	3.9~8	Mitte	40	25
45~60	80~107	56~75	8~11	+	60	16

Informationen über die Wasserhärte erhalten Sie bei Ihrem Wasserwerk.

Waschmittel einfüllen

Füllen Sie das Waschmittelfach mit Waschmittel. Die Markierungen geben die Dosierungen an; s. Abbildung unten:

A. Waschmittelfach für den Hauptwaschgang B. Waschmittelfach für die Vorwäsche

Beachten Sie die vom Hersteller empfohlene Dosierung und bewahren Sie die Empfehlungen auf der Waschmittelverpackung auf.

Deckel schließen und andrücken, bis er einrastet.

Bei stark verschmutztem Geschirr eine zusätzliche Dosis Waschmittel in das Fach für die Vorwäsche geben. Dieses Waschmittel wirkt bei der Vorwäsche.

ANMERKUNG

Informationen zur Waschmittelmenge in den einzelnen Programmen finden Sie auf der letzten Seite. Die Dosierungen sind je nach Verschmutzungsgrad des Geschirrs und Wasserhärte unterschiedlich.

Beachten Sie die vom Hersteller empfohlene Dosierung und bewahren Sie die Empfehlungen auf der Waschmittelverpackung auf.

Empfohlene Waschmittelmenge

Wenn das Wasser nicht allzu hart ist, sollten Sie Ablagerungen durch übermäßige Waschmitteldosierung vermeiden.

Die nötige Waschmittelmenge kann je nach Wasserhärte unterschiedlich sein. Informationen zur Wasserhärte in Ihrer Region erhalten Sie bei Ihren Wasserwerken oder dem Enthärter-Hersteller in Ihrer Region.

Je härter das Wasser ist, desto mehr

Waschmittel benötigen Sie. Vergessen Sie nicht, die Waschmittelmenge in kleinen Schritten anzupassen, bis Sie die optimale Menge gefunden haben.

Durch hartes Wasser verursachte Flecken entfernen

Zum Entfernen von Flecken, die durch hartes Wasser verursacht wurden, gehen Sie folgendermaßen vor:

• Geschirr mit einem normalen Programm waschen.
• Alle Metallgegenstände, wie Messer, Töpfe usw., aus dem Geschirrspüler entfernen. - Kein Waschmittel einfüllen.
• 2 Tassen Essig in eine Schüssel geben und die Schüssel mit der Öffnung nach oben in den Unterkorb des Geschirrspülers stellen.
• Geschirr mit einem normalen Programm

waschen.

Wenn dieses Verfahren keine Ergebnisse bringt, versuchen Sie dasselbe mit 1/4 Tasse Zitronensäurekristallen statt mit Essig.

Korrekter Waschmittelgebrauch

Nur speziell für Geschirrspüler entwickelte Waschmittel verwenden. Waschmittel kühl und trocken aufbewahren. Kein Pulverwaschmittel in den Spender geben, solange das Geschirr noch nicht geladen ist.

Achtung!

Geschirrspüler-Waschmittel sind ätzend! Außerhalb der Reichweite von Kindern aufbewahren.

Klarspülerspender

• Um den Spender zu öffnen, Kappe nach links drehen und abheben.
• Klarspüler in den Spender füllen; darauf achten, ihn nicht zu überfüllen.
• Kappe wieder aufsetzen; dazu nach dem Pfeil ausrichten und nach rechts drehen.

Der Klarspüler wird beim letzten Spülgang

hinzugefügt, damit sich keine Tröpfchen auf dem Geschirr bilden, die zu Flecken und Rissen führen könnten. Auch der Trocknungsvorgang wird dadurch optimiert, da das Wasser besser vom Geschirr abfließen kann.

Für Ihren Geschirrspüler eignen sich flüssige Klarspüler. Der Klarspülerspender befindet sich auf der Innenseite der Tür neben dem Waschmittelspender. Um den Spender aufzufüllen, öffnen Sie die Kappe und füllen Sie den Klarspüler in den Spender, bis die Füllstandsanzeige vollständig erlischt. Der

Spender kann ungefähr 100 ml flüssigen Klarspüler aufnehmen.

Klarspülerspender nicht überfüllen, um übermäßige Schaumbildung zu verhindern. Übergelaufenen Klarspüler mit einem feuchten Tuch entfernen. Vergessen Sie nicht, die Kappe wieder aufzusetzen, bevor Sie die Tür des Geschirrspülers schließen. Wenn Ihr Wasser weich ist, benötigen Sie möglicherweise keinen Klarspüler, der in diesem Fall einen weißen Schleier auf Ihrem Geschirr hinterlassen könnte.

Einstellen des Klarspülerspenders

Eine abgemessene Klarspülermenge wird im letzten Spüldurchgang hinzugefügt. Wie auch beim Waschmittel hängt die Menge der Klarspülermenge von der Wasserhärte in Ihrer Region ab. Die Überdosierung des Klarspülers kann zu übermäßiger Schaumbildung führen und einen weißen Schleier oder Risse auf Ihrem Geschirr hinterlassen. Wenn das Wasser in Ihrer Region sehr weich ist, benötigen Sie möglicherweise keinen Klarspüler. Wenn Sie einen Klarspüler benötigen, können Sie das Produkt in einem entsprechenden Wasservolumen verdünnen.

Der Klarspülerhersteller gibt sechs Parameter vor. Beginnen Sie mit dem Waschen immer mit dem Spender auf Stufe 4. Wenn Sie feststellen, dass Ihr Geschirr fleckig oder nicht trocken ist, erhöhen Sie die Menge des Klarspülers, indem Sie den Deckel des Spenders öffnen und den Knopf auf 5 drehen. Wenn Ihr Geschirr immer noch nicht gut getrocknet oder fleckig ist, stellen Sie den Knopf auf die nächste Stufe, bis Ihr Geschirr keine Flecken mehr aufweist.

Wir empfehlen die Einstellung des Spenders auf Stufe 4.

Wann muss der Klarspülerspender aufgefüllt werden?

Wenn die Klarspüler-Nachfüllanzeige in der Steuerleiste nicht leuchtet, können Sie die Klarspülermenge entsprechend den nachstehenden Angaben ermitteln. Der schwarze Punkt auf dem Klarspülerspender zeigt die verfügbare Klarspülermenge im Spender an. Je mehr die Klarspülermenge zurückgeht, desto kleiner wird der schwarze Punkt. Die Klarspülermenge sollte nie unter 1/4 der Füllmenge sinken.

Die Größe des schwarzen Punkts der Füllstandsanzeige ändert sich entsprechend der sinkenden Klarspülermenge folgendermaßen:

Voll 3/4 voll 1/2 voll 1/4 voll - Nachfüllen, um Flecken zu vermeiden O Leer

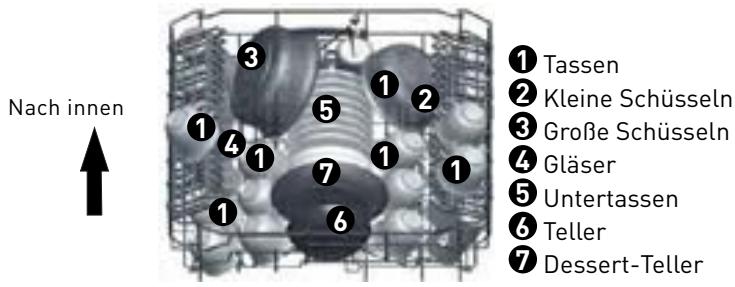

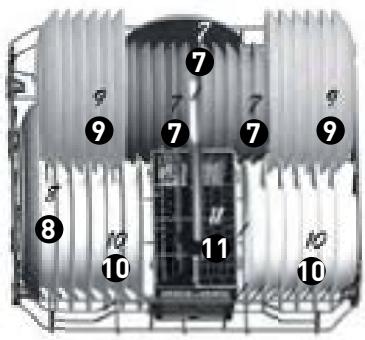

Beladen der Körbe des Geschirrspülers

Um die optimale Leistung Ihres Geschirrspülers zu gewährleisten, beladen Sie diesen bitte entsprechend den folgenden Anweisungen: Die Fächer und Körbe sind je nach Modell in Funktion und Aussehen unterschiedlich.

Beladen des Oberkorbs

Der Oberkorb ist für empfindliche, leichte Gegenstände wie Gläser, Kaffee- und Teetassen, Untertassen und Teller bestimmt, nicht für Schüsseln und Töpfe (es sei denn, sie sind nicht zu stark verschmutzt).

Platzieren Sie die Gegenstände und Utensilien so, dass sie nicht vom versprühten Wasser bewegt werden können.

Je nach Bedarf kann der Oberkorb auf 2 Höhen eingestellt werden. Seine Position kann anhand von zwei Rollenreihen gewählt werden (siehe Abbildung unten).

Beladen des Unterkorbs

Wir empfehlen Ihnen, große Gegenstände, die schwieriger zu reinigen sind, im Unterkorb zu platzieren: Töpfe, Pfannen, Deckel, Platten und Schüsseln; siehe Abbildung rechts.

Platten und Deckel sollten vorzugsweise am Rand des Korbs platziert werden, damit sie die Rotation des Sprüharms nicht behindern.

• Töpfe, Schüsseln usw. müssen immer mit der Öffnung nach unten platziert werden.
• Tiefe Töpfe in einer Neigung platzieren, damit das Wasser ablaufen kann.
• Der Unterkorb ist mit Halterungen ausgestattet, die eingeklappt werden können, um Platz für größere Gegenstände oder weitere Pfannen und Töpfe zu schaffen.

Nach innen

Dessert-Teller, ovale Platte, flache Teller, tiefe Teller, Besteckkorb

Besteckkorb

Das Besteck wird mit den Griffen nach unten im Besteckkorb platziert. Wenn das Fach mit seitlichen Körben ausgestattet ist, muss das Besteck einzeln in die geeigneten Öffnungen einsortiert werden. Lange Utensilien werden horizontal auf der Vorderseite des Oberkorbs platziert.

Nach innen

1-Gabeln 2-Suppenlöffel 3-Dessertlöffel 4-Kaffeelöffel 5-Messer 6-Servierlöffel 7-Saucenlöffel 8-Serviergabeln

ACHTUNG

Achten Sie darauf, dass das Geschirr nicht nach unten durchfällt.

Das folgende Geschirr eignet sich nicht zum Waschen im Geschirrspüler

• Schneidebretter aus Holz
• Utensilien aus nicht rostfreiem Stahl oder nicht hitzebeständigem Kunststoff
• Gegenstände aus Kupfer oder Zinn, klebendes Geschirr und Besteck
• Besteck mit Griff aus Holz, Horn oder Perlmutt
• Altes oder handbemaltes Porzellan

Beim Kauf von Geschirr, Gläsern, Besteck darauf achten, dass diese spülmaschinenfest sind.

Inbetriebnahme des Geräts

Waschprogramm starten

1. Vergewissern Sie sich, dass das Gerät an einer geerdeten Wandsteckdose angeschlossen ist. 2. Vergewissern Sie sich, dass der Wasserhahn auf Höchstdruck geöffnet ist. 3. Geschirrspüler beladen (siehe Kapitel "Beladen der Körbe des Geschirrspülers"). 4. Waschmittel einfüllen (siehe Kapitel "Wasserenthärter, Waschmittel und Klarspüler"). 5. Knopf auf der rechten Seite der Steuerleiste auf das gewünschte Programm stellen (siehe Kapitel "Waschprogramm-Tabelle"). Die Leuchtanzeigen sind je nach Einstellung des Wahlknopfs unterschiedlich; sobald Sie das gewünschte Programm erreicht haben, lassen Sie den Knopf los. 6. Knopf Ein/Aus betätigen; die Betriebsanzeige leuchtet auf. Das Waschprogramm startet.

Annullieren oder Ändern eines Waschprogramm-Parameters

Ein Waschprogramm kann nur geändert werden, wenn es erst vor Kurzem begonnen hat. Andernfalls sind das Waschmittel oder das Wasser möglicherweise bereits im Einsatz. In diesem Fall muss erneut

Waschmittel eingefüllt werden (siehe Kapitel "Waschmittel einfüllen").

Knopf "Start/Pause" für mindestens 3 Sekunden gedrückt halten. Die Maschine hält an und Sie können den Programmwahlknopf drehen, um das gewünschte Programm zu wählen. Sobald Sie das neue Programm gewählt haben, erneut "Start/Pause" drücken; nun startet das neue Programm.

Hinweis: Wenn Sie die Tür im Laufe eines Waschgangs öffnen, schaltet sich das Gerät auf Pause. Nachdem Sie die Tür wieder geschlossen haben, müssen Sie erneut "Start/Pause" drücken, damit das Gerät das Programm fortsetzt. Nach einer Wartezeit von ungefähr 10 Sekunden nach dem Betätigen von "Start/Pause" startet das Gerät erneut.

Die Leuchtanzeigen werden folgendermaßen aktiviert:

• alle Leuchtanzeigen der Programme sind aus: die Maschine wartet auf die Programmauswahl
• eine Programm-Leuchtanzeige ist an: die Maschine befindet sich im Pause-Modus
• eine Programm-Leuchtanzeige blinkt: die Maschine führt das Waschprogramm durch

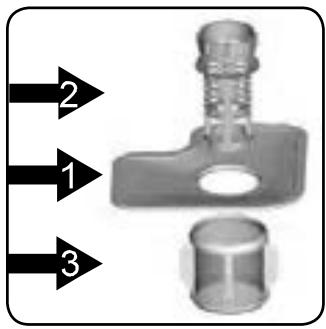

Filtersystem

Zu Ihrer Bequemlichkeit wurden die Abwasserpumpe und das Filtersystem im Inneren der Waschkammer für Sie erreichbar platziert. Das Filtersystem besteht aus 3 Elementen: Hauptfilter, Abfallfilter und Mikrofilter.

1. Hauptfilter: Die Lebensmittel- und Schmutzpartikel, die dieser Filter erfasst, werden von einem speziellen Strahl des unteren Sprüharms pulverisiert und in das Abwasserrohr geleitet.
2. Abfallfilter: Gröbere Elemente, wie Glas- oder Knochenstücke, die das Abwasserrohr verstopfen können, werden vom Abfallfilter erfasst. Um diese Gegenstände aus dem Filter zu entfernen, leicht auf die Laschen auf der Oberseite des Filters drücken und diesen herausnehmen.
3. Mikrofilter: Dieser Filter hält Lebensmittel- und Schmutzrückstände im Absaugbereich zurück und verhindert, dass diese während des Waschens wieder auf das Geschirr gelangen.
4. Filter nach jedem Gebrauch überprüfen, um Verstopfungen zu vermeiden.
5. Wenn Sie den Abfallfilter abschrauben, können Sie das Filtersystem entfernen. Alle Rückstände und Abfälle entfernen und die 3 Filter unter fließendem Wasser reinigen.

Schritt 1: Abfallfilter abschrauben und anheben.

Schritt 2: Hauptfilter anheben.

Schritt 3: Mikrofilter anheben.

Hinweis: Filter in der Reihenfolge von Schritt 1 bis Schritt 3 herausnehmen. Um den Filter wieder einzusetzen, Schritte in der umgekehrten Reihenfolge durchführen.

Installationsanleitung

ACHTUNG

Die Rohr- und Stromanschlüsse müssen von Fachleuten installiert werden.

Vorbereitung der Installation

• Der Geschirrspüler muss in der Höhe von Wasser- und Abwasserleitungen und der Stromversorgung installiert werden.
• Eine Seite des Geschirrspülers muss so platziert werden, dass der Anschluss des Abwasserrohrs erleichtert wird.

ACHTUNG

Stromschlaggefahr! Stromversorgung vor der Installation des Geschirrspülers unterbrechen.

ANMERKUNG

Geliefertes Zubehör (Haken für die Zierplatte, Schrauben) überprüfen.

Bitte lesen Sie diese Installationsanleitung aufmerksam durch. Die Abbildung dient zur Erklärung der Möbelabmessungen und der Platzierung des Geschirrspülers. Treffen Sie die Vorbereitungen, bevor Sie den Geschirrspüler an seinem Installationsort platzieren.

1. Halten Sie einen Standort in der Höhe des Spülbeckens ein, um die Installation der Wasser- und Abwasserleitungen des Geschirrspülers zu erleichtern (siehe Abbildung 1). 2. Wenn der Geschirrspüler in einer Möbelecke installiert wird, muss bei geöffneter Tür ein Freiraum (siehe Abbildung 2) bleiben.

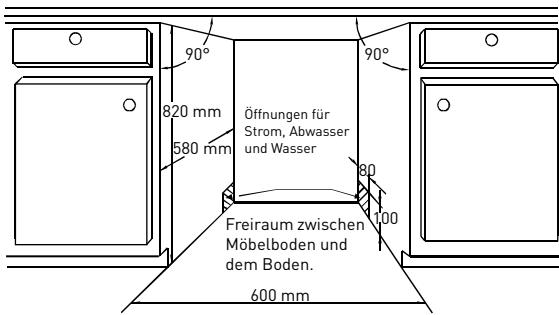

Abbildung 1: Zwischen der Oberseite des Geschirrspülers und dem Möbel muss ein Zwischenraum von mindestens 5 mm frei bleiben; die Außenseite der Tür muss sich nach dem Möbel ausrichten.

Abbildung 2: Mindestabstand bei geöffneter Tür.

Abmessungen und Installation der Zierplatte

1. Die Holz-Zierplatte kann entsprechend Abbildung 3 installiert werden.

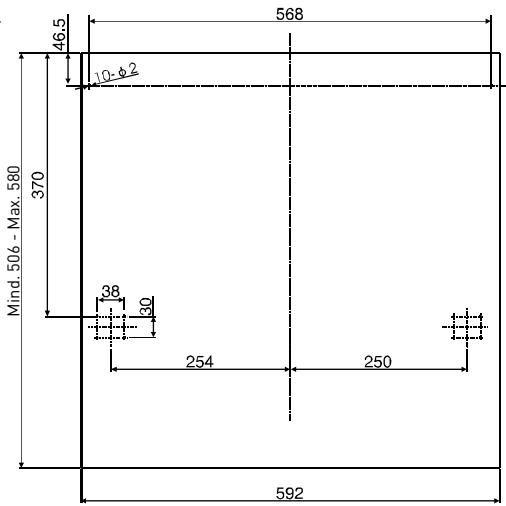

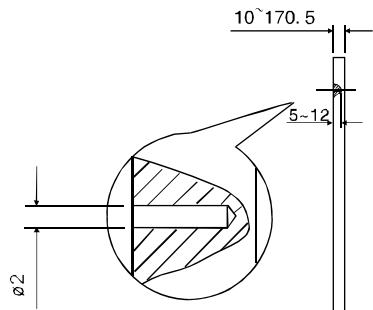

Abbildung 3: Die Holz-Zierplatte muss entsprechend den angezeigten Abmessungen installiert werden.

(Einheit: mm)

Abbildung 4a: Installation der Zierplatte

1. Haken auf der Holz-Zierplatte anbringen und diese in die Rille auf der Außenseite der Tür des Geschirrspülers einführen (siehe Abbildung 4a).

Tür-Außenseite

Haken von Position 1 auf die geeignete Höhe anheben, dann geradeaus in Position 2 schieben, Platte und Tür-Außenseite markieren.

Nach Platzierung der Platte befestigen Sie die Platte mit Schrauben und Bolzen auf der Außentür (siehe Abbildung 4b).

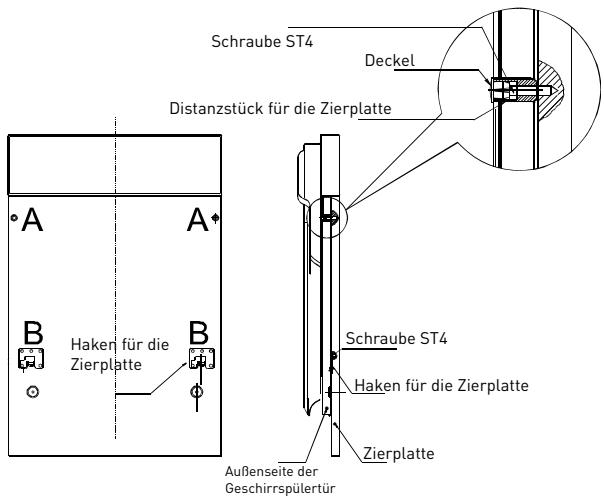

Abbildung 4b: Installation der Holz-Zierplatte

1. Deckel abnehmen
2. Schraube befestigen
3. Deckel wieder aufsetzen.

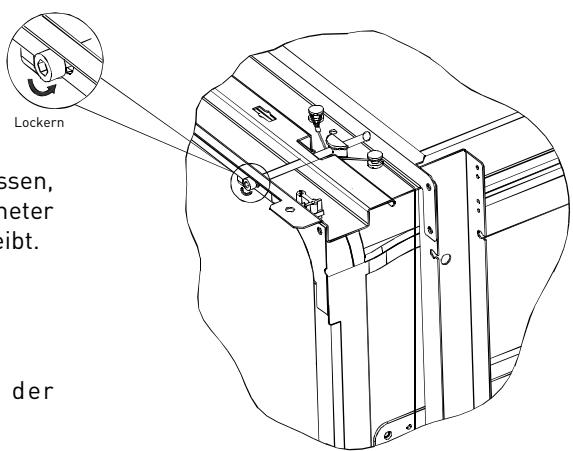

Anpassung der Türfederspannung

Die Außentürfedern sind werksseitig auf eine bestimmte Spannung eingestellt. Nach dem Installieren der Zierplatte aus Holz muss die Spannung der Türfeder angepasst werden. Stahlband mit der Einstellschraube festziehen oder lockern. (Siehe Abbildung 5)

Spannung der Türfeder anpassen, bis die Tür in vollständig geöffneter Position im Gleichgewicht bleibt.

Abbildung 5: Anpassung der Türfederspannung

Anschluss des Ablaufschlauchs

Ablaufschlauch in ein Abwasserrohr mit mindestens 4 cm Durchmesser einführen oder das Wasser ins Spülbecken ablaufen lassen; darauf achten, dass der Schlauch nicht geknickt oder gequetscht wird. Mitgelieferte Halterung verwenden. Das freie Ende des Schlauchs muss auf einer Höhe zwischen 40 und 100 cm platziert werden und darf nicht in Wasser eingetaucht sein.

ACHTUNG

Die Halterung des Kunststoffschlauchs muss fest an der Wand befestigt werden, da bei Bewegung des Ablaufschlauchs Wasser auslaufen könnte.

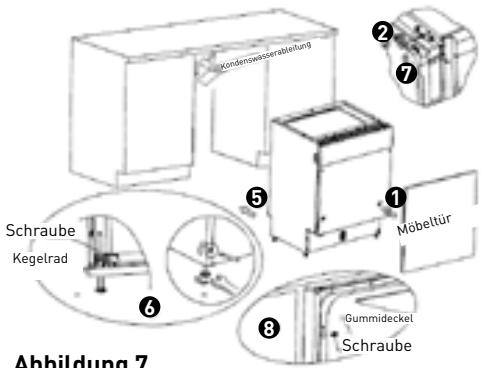

Schritte zur Installation des Geschirrspülers

1. Möbeltür mit den mitgelieferten Befestigungen auf der Außenseite der Geschirrspülertür installieren. Vorlage zur Platzierung der Halterungen beachten.
2. Spannung der Türfeder mit einem Inbusschlüssel anpassen; linke und rechte Türfeder gegen den Uhrzeigersinn festziehen. Anderenfalls besteht die Gefahr einer Beschädigung des Geschirrspülers. (Abbildung 2)
3. Zulaufschlauch an der Kaltwasserversorgung anschließen.
4. Ablaufschlauch anschließen. (Siehe Abbildung 6)
5. Stromkabel anschließen.
6. Kondenswasserableitung auf der Unterseite des Möbels anbringen. Sicherstellen, dass diese sich in der Mitte der Flächenkante befindet.
7. Geschirrspüler platzieren.
8. Geschirrspüler nivellieren. Vorderseite des Geschirrspülers mit dem hinteren Fuß durch Drehen der Schraube auf der linken und rechten Möbelseite anpassen (Abbildung 6A). Zum Einstellen des Vorderfußes den Vorderfuß mit einem Schlüssel drehen, bis er waagerecht ausgerichtet ist (Abbildung 6B).
9. Sobald er korrekt platziert ist, muss der Geschirrspüler fixiert werden. Dafür gibt es zwei Möglichkeiten:

A. Normale Arbeitsfläche - mit den beiden Holzschrauben an der Arbeitsfläche befestigen; darauf achten, dass das Gewicht des Geschirrspülers nicht von der Arbeitsfläche beeinflusst wird. (Abbildung 7)

B. Oberfläche aus Marmor oder Granit - Befestigungen an der Seite des Geschirrspülers anbringen und den Geschirrspüler am Möbel befestigen. Gummikappe auf die Schraube setzen. (Abbildung 8)

Der Geschirrspüler muss mit den vier einzeln einstellbaren Füßen nivelliert sein.

Abbildung 8:

Abbildung zur Fußeinstellung

Anmerkung:

Die maximale Einstellhöhe des Fußes beträgt 60 mm.

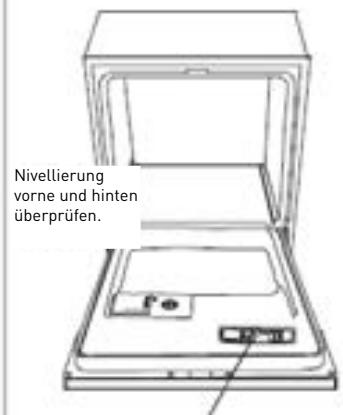

Nivellierung auf beiden Seiten überprüfen.

ACHTUNG

Zur Sicherheit von Personen:

- Keine Verlängerungskabel oder Steckdosenadapter für dieses Gerät verwenden; - auf keinen Fall den dritten Erdungsstift des Netzkabelsteckers entfernen oder abtrennen.

Vergewissern Sie sich, dass der Anschluss geerdet ist, bevor Sie das Gerät verwenden; dies ist obligatorisch.

Die erforderliche Spannung für den Anschluss des Geschirrspülers an das Stromnetz ist auf dem Typenschild des Geräts ersichtlich. 10-Ampere-Sicherung verwenden.

Wir empfehlen, für dieses Gerät einen separaten Stromkreis mit einer trägen Sicherung oder einem Leistungsschutzschalter einzurichten.

ACHTUNG

Vergewissern Sie sich, dass Ihre Steckdose über eine funktionstüchtige Erdung verfügt, bevor Sie das Gerät verwenden.

Stromanschluss

Vergewissern Sie sich, dass Spannung und Frequenz der Stromversorgung den Angaben auf dem Typenschild entsprechen und dass das Stromnetz die auf dem Typenschild angegebene Höchstleistung unterstützt. Stecker an geerdete Steckdose anschließen. Wenn die Haushaltssteckdose, an der das Gerät angeschlossen werden soll, nicht zum Gerätestecker passt, ersetzen Sie vorzugsweise die Haushaltssteckdose, statt einen Adapter oder anderes Zubehör zu verwenden, da diese Überhitzung und Verbrennungen verursachen können.

Erdungsanleitung

Dieses Gerät muss geerdet werden. Bei Funktionsstörungen oder Stromausfall verringert die Erdung das Stromschlagrisiko, indem sie dem Strom einen Weg mit geringerem Widerstand bietet. Dieses Gerät ist mit einem geerdeten Kabel und einem Erdungsstecker ausgestattet. Der Stecker muss an eine geeignete Haushaltssteckdose angeschlossen werden, die gemäß allen örtlichen Vorschriften installiert und geerdet ist.

ACHTUNG

Fehler beim Anschluss der Erdung stellen eine Stromschlaggefahr dar. Bei Unsicherheit bezüglich der Erdung des Geschirrspülers die Installation durch einen Elektriker oder einen qualifizierten Fachmann überprüfen lassen. Den mit dem Gerät gelieferten Stecker nicht verändern; wenn er nicht in Ihre Haushaltssteckdose passt, eine geeignete Steckdose von einem qualifizierten Elektriker installieren lassen.

Wasseranschluss

Anschluss an die Kaltwasserversorgung

Kaltwasser-Zulaufschlauch an einen Hahn mit 3/4 Zoll-Gewinde anschließen und auf festen Sitz prüfen. Wenn die Zulaufschläuche neu sind und während längerer Zeit nicht verwendet wurden, Wasser durchlaufen lassen, um sicherzustellen, dass es sauber ist und keine Verunreinigungen aufweist. Ohne diese Vorsichtsmaßnahme besteht die Gefahr, dass der Wasserzulauf verstopft und das Gerät beschädigt wird.

ACHTUNG

Um zu vermeiden, dass Wasser im Zulaufschlauch stehen bleibt, den Wasserhahn nach jedem Gebrauch schließen.

Platzierung der Maschine

Gerät am gewünschten Ort aufstellen. Die Rückseite muss an einer Wand stehen, die Seiten müssen an Küchenmöbel oder Wände angrenzen. Der Geschirrspüler ist mit Zulauf- und Ablaufschläuchen ausgestattet, die je nach Installationsbedarf rechts oder links installiert werden können.

Wasserreste aus den Schläuchen entfernen

Wenn das Spülbecken über 1000 mm vom Boden entfernt ist, können die Wasserreste nicht aus den Schläuchen direkt in das Spülbecken ablaufen. Die Wasserreste müssen in eine Schüssel oder ein geeignetes Gefäß im Außenbereich auf einer geringeren Höhe als das Spülbecken entleert werden.

Wasserablauf

Ablaufschlauch anschließen. Der Ablaufschlauch muss korrekt befestigt werden, um das Auslaufen von Wasser zu verhindern. Vergewissern Sie sich, dass der

Wasserzulaufschlauch nicht eingequetscht oder verdreht ist.

Verlängerungsschlauch

Wenn der Schlauch verlängert werden muss, verwenden Sie einen entsprechenden Ablaufschlauch.

Seine Länge darf 4m nicht überschreiten, ansonsten kann die Reinigungsleistung des Geschirrspülers beeinträchtigt werden.

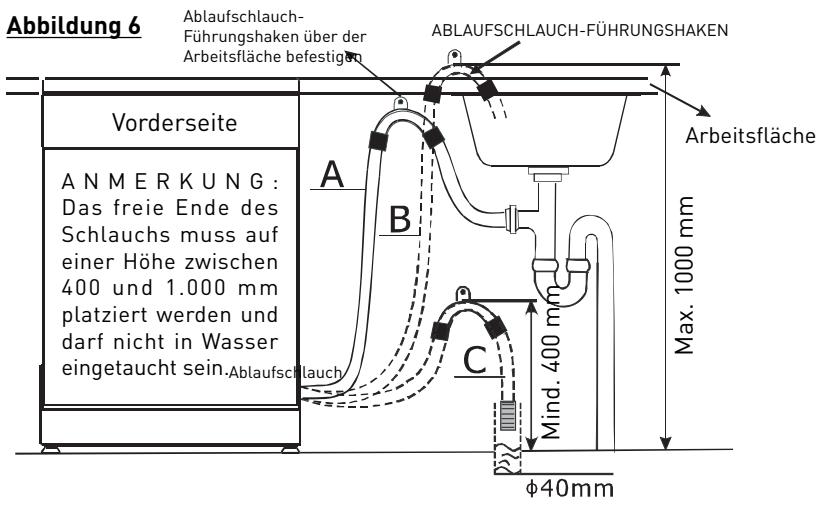

Anschluss an den Siphon

Der Anschluss am Ablauf muss auf einer Höhe zwischen 40 cm (mind.) und 100 cm (max.) von der Maschinenunterseite liegen. Der Wasserablaufschlauch muss mit einer Halterung befestigt werden. Das andere Ende des Ablaufschlauchs darf nicht in Wasser eingetaucht sein.

Start des Geschirrspülers

Bevor Sie den Geschirrspüler einschalten, folgende Punkte überprüfen:

1. Der Geschirrspüler ist nivelliert und stabil aufgestellt.
2. Der Wasserzulaufhahn ist offen.
3. Keine Lecks an den Leitungsanschlüssen.
4. Die Kabel sind stabil angeschlossen.
5. Die Stromzufuhr ist aktiviert.
6. Wasserzu- und -ablauf sind angeschlossen.
7. Alle Verpackungsmaterialien und Unterlagen wurden aus dem Geschirrspüler entfernt.

ACHTUNG

Nach der Installation diese Anleitung zusammen mit den Unterlagen aufbewahren. Der Inhalt dieser Anleitung ist für alle Benutzer sehr nützlich.

Reinigung der Filter

Montage der Filter

Für optimale Leistung und bessere Ergebnisse muss das Filtersystem sauber sein.

Der Filter erfasst effizient Lebensmittelpartikel im Waschwasser, das während des Zyklus erneut in den Kreislauf gelangt. Aus diesem Grund sollen die gröbsten Lebensmittelpartikel nach jedem Waschprogramm aus dem Filter entfernt werden; bzw. den halbkreisförmigen Filter und den Behälter unter Leitungswasser abspülen. Zum Entfernen des Filtersystems den Griff des Behälters nach oben ziehen. Das komplette Filtersystem muss mindestens einmal pro Monat gereinigt werden.

Abfall- und Mikrofilter mit einer Bürste reinigen. Dann die Filterteile entsprechend der Abbildung links wieder zusammensetzen und die ganze Anordnung an ihren Platz im Geschirrspüler setzen und nach unten drücken.

Der Geschirrspüler darf nicht ohne Filter verwendet werden. Falsch eingesetzte Filter können die Leistung des Geräts beeinträchtigen und zu Schäden an Geschirr und Utensilien führen.

ACHTUNG!

Verwenden Sie den Geschirrspüler nie, ohne die Filter eingesetzt zu haben.

Reinigung der Tür

Türkante ausschließlich mit einem weichen, feuchten Tuch reinigen. Damit kein Wasser in die Türverriegelung und die Elektronik dringen kann, keine Reinigungssprays irgendeiner Art verwenden.

Auch keine Reiniger oder Scheuerschwämme auf den Außenflächen verwenden, da diese die Verkleidung zerkratzen könnten. Auch gewisse Papiertücher können Kratzer oder andere Spuren auf der Oberfläche hinterlassen.

ACHTUNG!

Tür nicht mit einem Dampfreiniger reinigen, da die Türverriegelung und die Elektronik beschädigt werden könnten. Scheuermittel und Papiertücher sind verboten, da sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

Wartung des Geschirrspülers

Außenseite und die Steuerleiste mit einem leicht angefeuchteten Tuch reinigen und sorgfältig abtrocknen.

Spitze Gegenstände, Scheuerschwämme oder ätzende Reiniger sind auf allen Teilen des Geschirrspülers verboten.

Außenseite und die Steuerleiste mit einem leicht angefeuchteten Tuch reinigen und sorgfältig abtrocknen. Spitze Gegenstände, Scheuerschwämme oder ätzende Reiniger sind auf allen Teilen des Geschirrspülers verboten.

Schutz des Geschirrspülers vor Frost

Wenn Ihr Geschirrspüler im Winter an einem nicht geheizten Ort steht, lassen Sie von einem Fachbetrieb folgende Arbeiten durchführen:

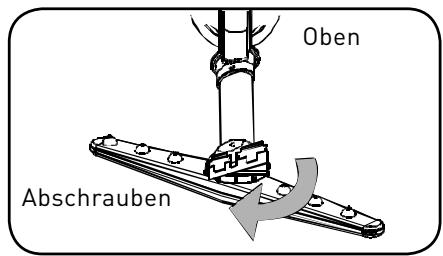

- Oberen Sprüharm entfernen:

Zum Entfernen des oberen Sprüharms die Mutter lösen und im Uhrzeigersinn drehen.

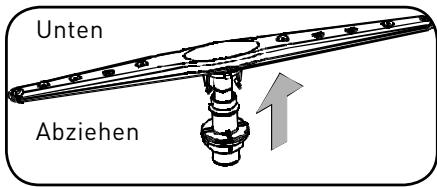

- Unteren Sprüharm entfernen:

Unteren Sprüharm zum Entfernen nach oben abziehen.

- Sprüharme waschen:

Wir empfehlen, Lebensmittelrückstände nach

jeder Wäsche mit Seife und warmem Wasser zu entfernen. Sprüharme nach dem Abspülen wieder einsetzen.

Reinigung der Sprüharme

Die Sprüharme müssen gereinigt werden, da die Chemikalien im Wasser die Düsen und Drehlager der Sprüharme verstopfen können. Zum Abnehmen der Sprüharme die Kappe abschrauben und die Dichtung auf der Oberseite des Sprüharms abnehmen, dann den Arm abziehen. Sprüharme mit lauwarmem Seifenwasser waschen und die Düsen mit einer weichen Bürste reinigen. Sprüharme sorgfältig abspülen und wieder einsetzen.

Instandhaltung Ihres Geschirrspülers

• Nach jedem Waschgang den Wasserzulauf des Geräts schließen, die Tür leicht offen stehen lassen, um Feuchtigkeit und Gerüche zu vermeiden.
• Vor jeder Reinigung oder

Wartung den Stecker aus der Wandsteckdose ziehen. Keine Risiken eingehen.

• Außenflächen und Gummiteile des Geschirrspülers nur nicht mit Lösungsmitteln oder Scheuermitteln reinigen. Ein Tuch und lauwarmes Seifenwasser verwenden. Flecken im Inneren des Geschirrspülers mit einem mit Wasser und etwas weißem Essig angefeuchteten Tuch oder einem Spezialreiniger für Geschirrspüler entfernen.
• Bevor Sie in den Urlaub fahren, sollten Sie einen leeren Waschzyklus durchführen, dann den Stecker ziehen, den Wasserzulauf schließen und die Tür des Geräts leicht offen stehen lassen. So halten Sie die Dichtungen in gutem Zustand und verhindern, dass sich im Inneren des Geräts Gerüche bilden.
• Wenn Sie das Gerät transportieren müssen, halten Sie es möglichst in vertikaler Position. Wenn dies absolut notwendig ist, können Sie es nach hinten kippen.
• In den Dichtungen verklemmte Lebensmittel sind eine der Ursachen für die Geruchsbildung im Inneren des Geschirrspülers. Dieses Problem kann durch regelmäßige Reinigung mit einem feuchten Schwamm behoben werden.

Fehlerbehebung

BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN

Fehlerbehebung

Lesen Sie die nachstehende Tabelle durch, bevor Sie sich an den Kundendienst wenden.

Problem	Mögliche Ursachen	Was tun
DreerGeschirrspulefunktioniertnicht	Durch gebrachte Sicherung oder aktivierter Schutzschalter	Sicherung ersetzen bzw. Schutzschalter zureckstellen. Alle übrigen Geräte auf dem Stromkreis des Geschirrspulers vom Strom trennen.
	Keine Stromversorgung	Überprüfen, ob der Geschirrspulereingeschaltet und die Tür korrekt geschlossen ist. Überprüfen, ob das Stromkabel korrekt an der Steckdose angeschlossen ist.
	Niedriger Wasserdruck	Überprüfen, ob der Wasserzulauf korrekt angeschlossen und offen ist.
DieAblaup-pumpe stopptnicht	Überlauf	Das System ist mit einer Überlauferkennung ausgestattet. In diesen Fall schließt es die Zirkulationspumpe und aktiviert die Ablauppumpe.
Lärm	Ein gewisser Geraschpegel ist normal.	Geräusch beim Zerkleinern weniger Lebensmittel und beim Öffnen des Waschmittelspenders.
	Die Utensilien sind nicht korrekt im Korb platziert oder ein kleines Teil ist in den Korb gefallen.	Überprüfen, ob alles gut im Geschirrspuler platziert ist.
	Motorsummen	Der Geschirrspuler wird nicht regelmäßig verwendet. Wenn Sieihn nicht oft benötigen, vergessen Sie nicht, den Geschirrspuler jederWoche zu benutzen, um die Dichtung feucht zu halten.
Schaum in der Waschkommer	Ungeeignetes Waschmittel	Nur Spezialwaschmittel für Geschirrspuler verwenden, um Schaumbildung zuverhindern. In diesen Fall den Geschirrspuler öffnen und warten, bis sich der Schaum auflõst. Eine Dosis Kaltwasser in die Waschkommer geben. Geschirrspulereschieden, dann das Wasser ablaufen setzen, indem Sie den Knopf vorsichtig bis zum Ablaufprogramm drehen. Bei Bedarf neu starten.
	Auslaufen des Klarspulers	Klarspulerspritzer immer einzeln.
Flecken in der Waschkammer	Verwendung eines Waschmittels mit Farbstoffzusatz	Überprüfen, ob das Waschmittel farbstofffrei ist.
Das Geschirr ist nicht trocken	Leerer Klarspulerspender	Überprüfen, ob der Klarspulerspender gefüllt ist
Teller und Besteck sind schmutzig	Ungeeignetes Waschprogramm	Stärkeres Programm wahlen
	Falsches Beladen der Körbe	Überprüfen Sie, ob der Waschmittel-spender oder die Sprüharme von einem großen Geschirrteil befindert werden.
Flecken und weißer Schlei-er auf Gläsern und Besteck	1. Extrem hartes Wasser2. Niedrige Temperatur des Wasserzulaufs3. Überladener Geschirrspulier4. Falsche Beladung5. Feuchtes oder altes Pulverwaschmittel6. Leerer Klarspulerspender7. Falsche Waschmitteldosierung	Enternung von Flecken auf den Gläsern:1. Alle Metallutensilien entfernen.2. Kein Waschmittel einfüllen.3. Längestes Waschprogramm wahren.4. Geschirrspulier starten und für ungebung 18 bis 22 Minuten laufen dazu; dann befindet er sich im Hauptwaschzyklus.5. Tür öffnen, 2 Tassen freißen Essig auf den Boden der Waschkammer leeren.6. Tür schließen und warten, bis der Geschirrspulier das Programm beendet. Wenn Essig nicht wirkt: dieselben Schritte statt Essig mit 60 ml Zitronensäurekristallen wiederholen.
Weitere Schlei-er auf den Gläsern	Weiches Wasser in Verbindung mit übermögiger Waschmitteldosierung	Weniger Waschmittel verwenden, wenn das Wasser weich ist, und ein kürzeres Programm zum Waschen und saubern der Gläser verwenden.
Gelber oder brauner Schleier auf Innenflächen	Tee- oder Kaffeeflecken	Flecken von Hand mit einer Lösung aus 1/2 Chlorwasser und 3 Tassen warmem Wasser entfernen.
		VORSICHT!Nach Ende des Waschprogramms 20 Minuten warten, bis sich die Heizelemente abkühlen, bevor Sie die Innenflächen reinigen, ansonsten besteht Verbrennungsgefahr.
	Eisenablagerungen im Wasser konnen einen Schleier verursachen.	Lassen Sie sich von einem Enthärter-Hersteller über Spezialfilter beraten.

LEUCHTANZEIGEN-CODES

Codes	Bedeutungen	Mögliche Grunde
E1	Der Wasserzulauf erfordert zu viel Zeit.	Der Wasserhahn ist nicht offen, der Wasserzulauf ist verstopft oder der Wasserdruck reicht nicht aus.
E4	Überlaufen	Leck an einem der Elemente des Geschirrspülers

Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst Ihres Händlers.

Problem	Mögliche Ursachen	Was tun
W e i β e r Schleier auf der Innenfläche	Mineralien im harten Wasser	Reinigung des Geräteinnern mit einem feuchten Schwamm mit Geschirrspüller-Waschmittel; Gummihandschuhe,tragen. Ausschließlich Geschirrspüller-Waschmittel verwenden, um Schaumbildung zu vermeiden.
Der Deckel des Waschmittelspenders schließt nicht.	Der Knopf steht nicht auf OFF (ZU)	Knopf auf OFF drehen
Rückstände im Waschmittelspender	Das Geschirr blockiert den Waschmittelspender	Geschirr korrekt neu laden
Dampf	Normales Phänomen	Aus der Luftschleuse der Tüverriegelung entweicht beim Trocknen und Wasserabpumpen Dampf
Graue oder schwarze Stellen auf dem Geschirr	Aluminiumutensilien haben sich am Geschirr gerieben	Stellen mit einem milden Reiniger entfernen.
Wasser bleibt in der Wasch-kammer stehen	Normales Phänomen	Eine keine Menge sauberes Wasser rund um den Wasserausgang auf dem Waschkammerboden hält die Dichtung sauber.
Auslaufen aus dem Geschirrspüller	Überfüllter Klarspüller-spender oder überlaufender Klarspüler	Achten Siedarauf, den Klarspülerspender nicht zu überfüllen. Klarspülerspritzer konnen zu übermöiger Schaumbildung und Überschwemmung führen. Spritzer mit einem trockenen Tuch entfernen.
	Der Geschirrspüller ist nicht auf der korrekten Höhe ein-gerichtet.	Überprüfen, ob der Geschirrspüller nivel-liert ist.

Technische Spezifikationen

Höhe	820 mm
Breite	595 mm
Tiefe	540 mm
Anschlussspannung	s. Etikett
Wasserdruck	0,04-1,0 MPa
Stromversorgung	s. Etikett
Fassungsvermögen	12 Gedecke
Marke	VALBERG
Referenz	LV INT 12C45 BNS SC
Nennkapazität	12 Gedecke
Energieeffizienzklasse 1	A+

Dieses Datenblatt wird entsprechend der Europäischen Richtlinie 1059/2010 herausgegeben.

Jährlicher Stromverbrauch (AEc) (2)	290 kWh
Stromverbrauch (Et) des Standard-Waschprogramms	1,02 hWh
Stromverbrauch ausgeschaltet (Po)	0 W
Stromverbrauch, wenn eingeschaltet gelassen (PI)	0,75 W
Jährlicher Wasserverbrauch (AWc) (3)	3.360 Liter
Trocknungseffizienzklasse (4)	A
Standard-Waschprogramm (5)	SPARPROGRAMM 50°C
Dauer des Standard-Waschprogramms	165 Min.
Lärmemission in der Luft	45 dB(A) re 1pW
Installationsart	Freistehend
Einbau möglich	JA
Höhe	82 cm
Breite	59,5 cm
Tiefen (mit Kabel und Schläuchen)	54 cm
Nennspannung der Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	1.760 - 2.100 W
Wasserdruck	0,4-10 bar=0,04-1 MPa

Hinweise

(1) Energieeffizienzklasse A auf einer Skala von D (am wenigsten effiziente Geräte) bis A+++ (effizienteste Geräte). (2) Energieverbrauch 290 kWh pro Jahr auf der Grundlage von 280 Standard-Waschzyklen mit Kaltwasserzulauf und Verbrauch der Sparmodi. Der tatsächliche Energieverbrauch hängt von den Installations- und Gebrauchsbedingungen des Geräts ab. (3) Wasserverbrauch 3.360 Liter pro Jahr auf der Grundlage von 280 Standard-Waschzyklen. Der tatsächliche Wasserverbrauch hängt von den Gebrauchsbedingungen des Geräts ab. (4) Trocknungseffizienzklasse A auf einer Skala von G (am wenigsten effiziente Geräte) bis A (effizienteste Geräte). (5) Das SPARPROGRAMM 50°C ist der

vorgegebene Standard-Waschzyklus, auf den sich die Informationen auf dem Etikett und in diesen Datenblatt beziehen; dieses Programm eignet sich für das Waschen von normal verschmutztem Geschirr und ist im Hinblick auf den Strom- und Wasserverbrauch das effizienteste.

Dieses Gerät erfüllt die Anforderungen der Europäischen Normen in ihren zum Datum der Herstellung des Geräts gültigen Fassung sowie der folgenden Europäischen Richtlinien:

• Elektrische Sicherheit 2006/95/EG
• Elektromagnetische Verträglichkeit 2004/108/EG
• Ökodesign 2009/125/EG

Die oben aufgeführten Daten wurden unter den in den geltenden Normen vorgeschriebenen Testbedingungen gemessen.

Die Ergebnisse können je nach Menge

und Verschmutzungszustand des Geschirrs, Wasserhärte, verwendete Waschmittelmenge usw. unterschiedlich sein.

Dieses Handbuch wurde entsprechend den Verordnungen und Normen der Europäischen Gemeinschaft verfasst.

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Schutz der Umwelt bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Gerät einer örtlichen Abfall-Sortierstelle zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
