MODE D'EMPLOI Jogger - KINOMAP CARE FITNESS
Utilisation de l'ordinateur

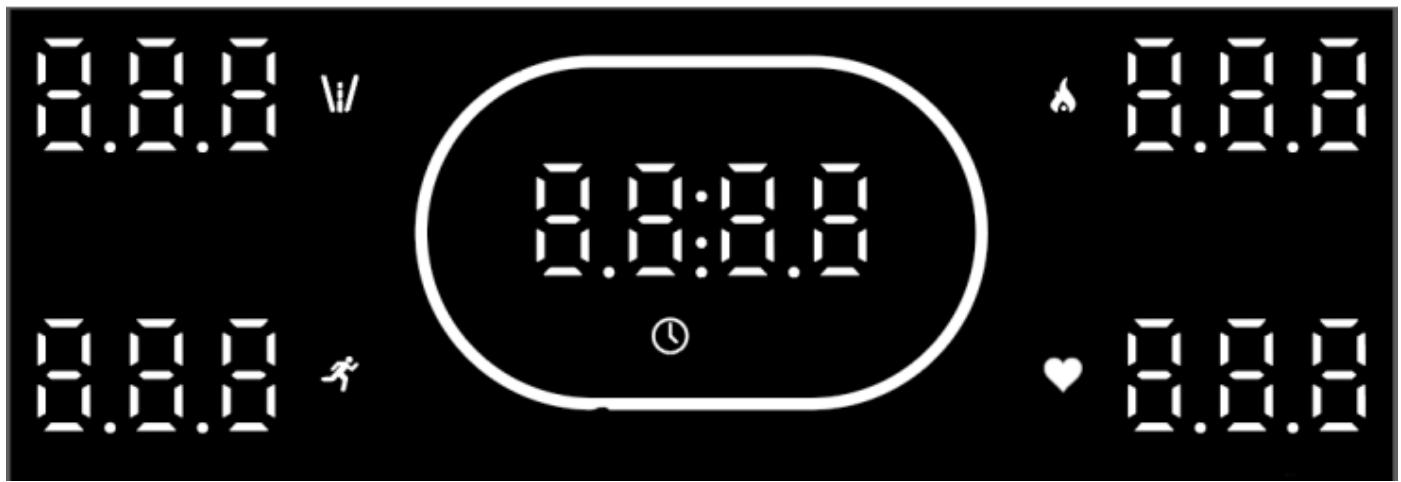

2. FONCTIONS D'AFFICHAGE
2.1 "SPEED": Affichage de la vitesse actuelle, plage de vitesse: 1,0-16,0 kmh.
Lors du démarrage des programmes prédéfinis, l'écran affiche "P01-P02-...-P24-U01-U02-U03-HP1-HP3"-FAT.
2.2 "TEMPS": Affiche la durée de l'exercice, de 0:00 à 99:59.
2.3 "DISTANCE": Affichage de la distance de course, de 0,00 à 99,9.
2.4 "CAL": Affichage des calories brûlées, plage de 0 à 999.
2.5 "PULSE": Affichage du pouls de la main au moment présent, plage de 50 à 200.

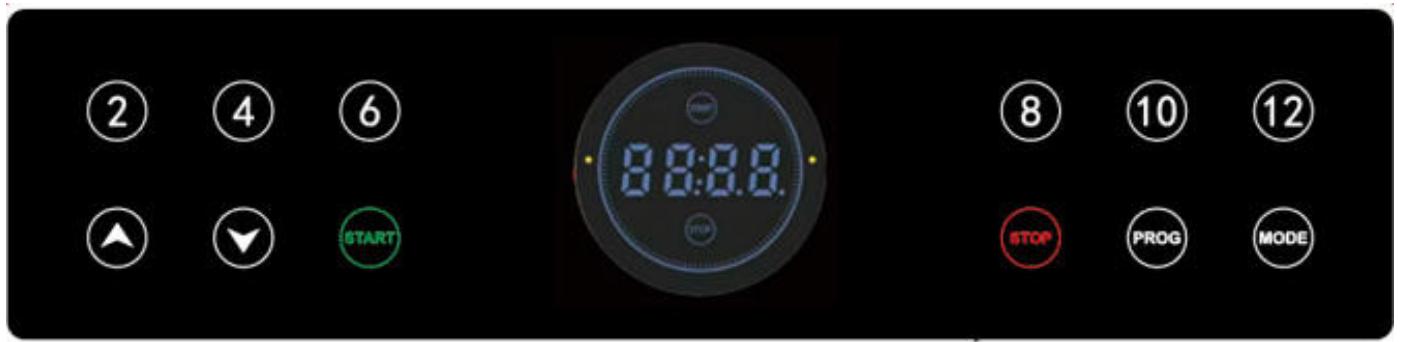

3. Fonction des touches
3.1 "START": Démarrer la machine; "STOP": Arrête la machine.
3.2 "SPEED+/-": Au moment de l'utilisation, appuyez sur cette touche pour augmenter/diminuer la vitesse de 0,1 km/h en une seule fois; appuyez sur cette touche pendant plus de 5 secondes pour augmenter/diminuer la vitesse en permanence. plus de 5 secondes, la vitesse augmente/diminue constamment.
3.3MODE : Au moment de l'utilisation, appuyez sur cette touche pour selectionner le compte à rebours, la distance ou les calories de manière circulaire.
3.4 BLUETOOTH SPEAKER : Connectez votre téléphone et la machine par bluetooth.
3.5 VITESSE RAPIDE: 2KM/H, 4KM/H, 6KM/H, 8KM/H, 10KM/H, 12KM/H.
3.6 PROG : Appuyez sur cette touche pour selectionner les programmes de votrechoix.
3.7 Rotary : Tourner à croite pour augmenter la vitesse, tourner à gauche pour la diminuier.
P01-P24:Programmes prerégles.
FAT: Test de graisse corporelle.
4. Demarrage rapide (mode manuel) :
4.1 Allumez l'interrupteur et mettez la clé de sécurité.
4.2 Appuyez sur le bouton "START" et la machine demarrera dans les 5 secondes.
4.3 Appuyez sur "SPEED +/-" pour régler la vitesse ; appuyez sur "INC +/-" pour régler l'inclinaison.
- Programmes prédéfinis
| P01 | P02 | P03 | P04 | P05 | P06 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 1 | 2 | 2 | 2 | 3 | 3 |
| 2 | 3 | 3 | 3 | 2 | 4 | 4 |
| 3 | 3 | 3 | 5 | 3 | 5 | 5 |
| 4 | 7 | 6 | 5 | 5 | 6 | 5 |
| 5 | 7 | 5 | 7 | 5 | 7 | 6 |
| 6 | 5 | 5 | 7 | 5 | 8 | 6 |
| 7 | 5 | 8 | 8 | 8 | 9 | 7 |
| 8 | 5 | 5 | 5 | 8 | 10 | 7 |
| 9 | 7 | 5 | 5 | 8 | 10 | 7 |
| 10 | 7 | 6 | 5 | 8 | 10 | 9 |
| 11 | 5 | 8 | 3 | 5 | 9 | 9 |
| 12 | 5 | 8 | 3 | 5 | 8 | 10 |
| 13 | 5 | 8 | 8 | 5 | 7 | 10 |
| 14 | 5 | 5 | 8 | 3 | 5 | 11 |
| 15 | 3 | 4 | 4 | 2 | 4 | 5 |
| 16 | 2 | 3 | 3 | 2 | 3 | 3 |
| P07 | P08 | P09 | P10 | P11 | P12 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 3 | 3 | 2 | 3 | 4 | 4 |
| 2 | 4 | 5 | 4 | 5 | 5 | 6 |
| 3 | 9 | 8 | 5 | 6 | 7 | 10 |
| 4 | 4 | 3 | 5 | 6 | 9 | 10 |
| 5 | 10 | 5 | 6 | 6 | 10 | 7 |
| 6 | 4 | 7 | 5 | 9 | 11 | 10 |
| 7 | 10 | 9 | 6 | 10 | 9 | 10 |
| 8 | 4 | 3 | 3 | 6 | 6 | 10 |
| 9 | 9 | 5 | 3 | 6 | 8 | 7 |
| 10 | 4 | 7 | 2 | 9 | 9 | 7 |
| 11 | 8 | 10 | 6 | 10 | 10 | 10 |
| 12 | 4 | 3 | 5 | 6 | 10 | 10 |
| 13 | 11 | 5 | 6 | 6 | 11 | 10 |
| 14 | 5 | 7 | 3 | 6 | 9 | 10 |
| 15 | 3 | 11 | 3 | 11 | 6 | 6 |
| 16 | 2 | 5 | 2 | 3 | 5 | 5 |
| P13 | P14 | P15 | P16 | P17 | P18 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| 2 | 2 | 6 | 6 | 5 | 5 | 3 |
| 3 | 3 | 5 | 5 | 7 | 6 | 5 |
| 4 | 4 | 4 | 4 | 5 | 7 | 6 |
| 5 | 5 | 8 | 8 | 8 | 8 | 8 |
| 6 | 6 | 6 | 7 | 6 | 9 | 6 |
| 7 | 7 | 5 | 5 | 5 | 10 | 9 |
| 8 | 8 | 2 | 3 | 2 | 5 | 6 |
| 9 | 9 | 3 | 3 | 4 | 3 | 5 |
| 10 | 10 | 3 | 2 | 2 | 4 | 2 |
| 11 | 12 | 8 | 8 | 8 | 8 | 8 |
| 12 | 10 | 6 | 7 | 6 | 9 | 6 |
| 13 | 8 | 5 | 5 | 5 | 10 | 9 |
| 14 | 6 | 2 | 3 | 2 | 5 | 6 |
| 15 | 4 | 3 | 3 | 4 | 3 | 5 |
| 16 | 2 | 3 | 2 | 2 | 4 | 2 |
| P19 | P20 | P21 | P22 | P23 | P24 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 3 | 3 | 3 | 3 | 4 | 4 |
| 2 | 7 | 5 | 7 | 5 | 5 | 6 |
| 3 | 6 | 8 | 9 | 6 | 7 | 10 |
| 4 | 5 | 3 | 4 | 6 | 9 | 10 |
| 5 | 9 | 5 | 7 | 6 | 10 | 7 |
| 6 | 7 | 7 | 10 | 10 | 11 | 10 |
| 7 | 6 | 9 | 4 | 6 | 9 | 12 |
| 8 | 3 | 3 | 7 | 11 | 6 | 10 |
| 9 | 5 | 5 | 11 | 3 | 8 | 7 |
| 10 | 2 | 7 | 5 | 9 | 9 | 7 |
| 11 | 9 | 10 | 7 | 10 | 10 | 10 |
| 12 | 7 | 3 | 12 | 6 | 10 | 11 |
| 13 | 6 | 5 | 4 | 6 | 11 | 10 |
| 14 | 3 | 7 | 7 | 6 | 9 | 10 |
| 15 | 5 | 11 | 12 | 11 | 6 | 6 |
| 16 | 2 | 5 | 6 | 3 | 5 | 5 |
Speed vitesse
6 GRAISSE DU CORPS
6.1 A l'arrêt, appuyez sur le bouton PROG pour sélectionner FAT.
6.2 Régler les paramètres : F-1 sexes, F-2 âge, F-3 taille, F-4 poids, F-5GRAISSÉ corporelle.
7.3 Appuyez sur le bouton MODE pour selectionner F-1, appuyez sur le bouton SPEED pourCHOISIR VOITE.
01 signifie HOMME, 02 signifie FEMME.
6.4 Appuyez sur le bouton MODE pour selectionner F-2, appuyez sur le bouton SPEED pourCHOISIR VOIRE entre 10-99.
6.5 Appuyez sur le bouton MODE pour selectionner F-3, appuyez sur le bouton SPEED pour régler votre taille.
6.6 Appuyez sur le bouton MODE pour selectionner F-4, appuyez sur le bouton SPEED pour régler votre poids.
6.7 Appuyez sur le bouton MODE pour selectionner F-5, et la fenetre se montre----, mettez vos mains sur le guidon.
Appuyez sur le bouton MODE pour selectionner F-5, et la fenetre affiche, placez vos mains sur le guidon et prenez le pouls pendant plus de 10 secondes.
6.8 La forme deGRAISSE corporelle est la suivante :
| F-1 | SEXE | 1-HOMMES | 2-FEMMES |
| F-2 | ÂGE | 10-99 |
| F-3 | TAILLE | 100-200 |
| F-4 | POIDS | 20-150 |
| F-5 | MASSE GRASSE | ≤19 | Trop mince |
| =(20-24) | normal |
| =(25-29) | Trop lourd/gros |
| ≥30 | Beaucoup trop lourd |
7. Fonction de la clé de sécurité
Lorsqu'on retire la clé de sécurité, le tapis de course s'arrête immédiatement pour protégger l'utilisateur.
8. Mode économique d'énergie.
Si vous n'utilise pas l'appareil pendant 10 minutes, le tapis de course passera en mode Économie d'énergie. Appuyez sur n'importe qu'elle touche pour le redémarrer.
Copier le lien ci-dessous dans votre navigateur (Edge, Firefox, Chrome, Safari etc)
Et suive les instructions détaillées
10. Fonction Bluetooth.
Connectez vous téléphone et l'appareil par Bluetooth pour écouter de la musique.
| Code | Problème | Raison possible | Solution |
| E01 | L'écran n'a pas reçu le signal | Connexion défectueuse des câbles | Vérifiez ou remplacez les câbles |
| Moniteur défectueux | Remplacez le monitaur |
| Panne de la carte de contrôle | Remplacez la carte de contrôle |
| E02 | Problème entre la carte de contrôle et le moteur | Les fils de connexion du moteur ne sont pas correctement branchés | Vérifiez le branchement des câbles du moteur |
| Aucune tension de sortie ou tension de sortie anormale de la carte de contrôle | Remplacez la carte de contrôle |
| Panne du moteur | Remplacez le moteur |
| E03 | La vitesse est anormale | Le capteur photoélectrique n'est pas correctement monté sur le moteur | Remontez le capteur. |
| Capteur photoélectrique défaillant | Remplacez le capteur |
| Panne de la carte contrôle | Remplacez la carte de contrôle |
| E04 | Surtension | Tension d'entrée trop élevée | Réglez la tension |
| Panne du moteur | Remplacez le moteur |
| Panne de la carte contrôle | Remplacez la carte de contrôle |
| E05 | Surcharge de courant | Courant d'alimentation trop élevé | Réglez le courant d'alimentation |
| Problèmes liés à l'assemblage de la structure du tapis roulant et du moteur qui provoquent une résistance ou un blocage du moteur | Vérifiez l'état de la structure |
| Panne de la carte de contrôle | Remplacez la carte de contrôle |
| E06 | Surtension | Tension d'entrée trop faible | Vérifiez l'état du cable d'alimentation. |
| Panne de la carte contrôle | Remplacez la carte de contrôle |
| E07 | La clé de sécurité ne fonctionne pas correctement | La clé de sécurité est tombée du tapis roulant | Replacez correctement la clé de sécurité |
| Panne du système de sécurité | Remplacez la console |
Entretien et traitement des dysfonctionnements
1) La surface du tapis roulant doit être conservée propre, retirez le cordon d'alimentation avant le nettoyage. Vous pouvez nettoyer la bande de roulement et la surface du tapis roulant avec un chiffon doux et humide.

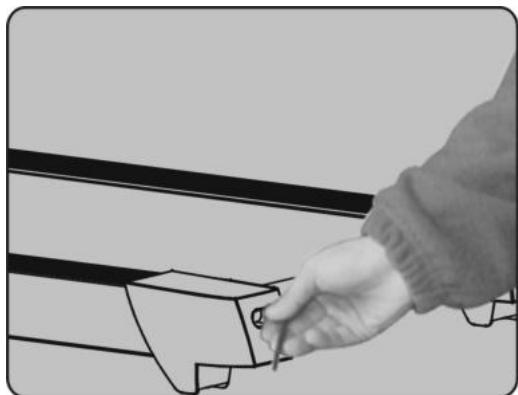

2) Le tapis de course est régle en usine, il est possible qu'il ne fonctionne pas bien après transport ou usage. Arrêtez le tapis roulant avant de le régler, tirez le tapis au centre puis ajuster les boulons gauche et droit du rouleau arrêté avec une clé hexagonale (voir la figure). Il est recommandé d'ajuster d'un demi-tour à la fois. Tournez alors l'interrupteur et vérifiez si le tapis
10 tours défectueux lorsque la vitesse est d'environ 4 à 5 km/h.
ATTENTION! : Afin de prévenir tout chocolélectrique, assurez-vous que le tapis roulant est étant et débranché avant de le nettoyer ou pour un entretien de routine.
Pour allonger la vie de ce tapis roulant, celui-ci a besoin d'une lubrication régulière, qui est un entretien général pour la machine. La procédure d'entretien de routine évitera une usure prématurée du tapis de course et du système du moteur. Le planning de lubrification recommendé est comme suit :
| USAGE | LUBRIFICATION |
| 1-6 km/h | Tous les 6 mois |
| 6-12 km/h | Tous les 3 mois |
| 12-16 km/h | Tous les 2 mois |
Lubrifiant pour le tapis de course
Ce planning correspond à l'application recommangée pour un utilisateur individuel, jusqu'à 20-30 minutes à la fois, 3-4 fois par semaine.
NETTOYAGE
La transpiration doit être essuyée de la console et de la surface du tapis de course après votre entrainment. Vous doivent essuyer toute tapis une fois parSEAine avec un tissu doux et humide.N'humidifiez pas trop le panneau d'affichage, cela pourrait cause des problemes electriques et electroniques.
RANGEMENT
Ranger tout tapis de course dans un endroit propre et sec. Assurez-vous qu'il est et que la prise est débranchée.
DEPLACEMENT
Ce tapis de course a ete conu et equipé avec des roues pour un deplacement facile. Avant de le deplacer, assurez-vous qu'il est eteint et que la prise est debranchee.
POUR UNE UTILISATION A DOMICILE UNIQUE !!
Ce tapis de course a ete conu pour une utilisation a domicile uniquement. Ne pas utiliser dans une institution ou a des fins commerciales.
ENTRETIEN LUBRIFICATION
Il est important de prendre soin de votre tapis de course (en particulier la surface de course sous le tapis). Une bonne lubrification en silicone améliorera aussi la performance de votre tapis de course.
AVERTISSEMENT : ARRETEZ le tapis de course et retirez la clé de suture avant de lubrifier la surface de course.
A/ Trouvez le flacon de silicone. Il est situé dans le kit de bricolage inclus avec ce tapis de course.
B/ Trouvez une paille et place-la sur le flacon de silicone comme l'indique le dessin.
C/ Appliquez la silicone uniformément comme l'indique le dessin (ATTENTION : le tapis de course DOIT ETRE
ARRETE avant d'appliquer le lubrifant, cela pour éviter les blessures, sinon le bord du tapis pourrait vous couper ou vos doigts pourrait être écrasés par les rouleaux).
Ne pas appliquer trop de silicone sur le tapis. Trop de lubrifiant peut causeur un glissement du tapis sur les rouleaux.
POUR COMMANDER DES PIECES DETACHEES
Dans un soucis d'efficacité munissez-vous des éléments suivants avant de contacter notre Service Àpèse Vente :
Le nom ou la reférence du produit.
Le numero de fabrication indiqué sur le chassis principal et sur le carton d'emballage.
Le numero de la pièce manquante ou défectueuse indiqué sur la vue éclatée du produit presente dans cette notice.
Contacter du lundi au vendredi de 10H00 à 12H00 et de 14H00 à 17H00 (sauf jour féries).
ServiceAprésVente
18 / 22 rue Bernard
Z.I. les Vignes
93000 BOBIGNY
Tél. : +33 (0)1 48 43 04 44
Fax: +33 (0)1 48 91 06 24
