MANUALE UTENTE Jogger - KINOMAP CARE FITNESS
2. Funzione della finestra
2.1 "VELOCITA": Visualizza la velocità corrente, intervallo di velocità: 1,0-16,0 kmh.
Quando si avviano i programmi preimpostati, viene visualizzato "P01-P02---.P24-U01-U02-U03-HP1-HP3"-FAT.
2.2 "TEMPO": Visualizzazione l'ora dell'esercizio e l'intervallenò è 0:00-99:59.
2.3 "DISTANZA": Visualizza la distance percorsa e l'intervallo è 0,00-99,9.
2.4 "CAL": visualizza le calorie bruciate e l'intervaldo è 0-999.
2.5 "PULSE": visualizzazione le pulsazioni della mano al momento e l'intervallo è 50-200.
3. Funzione dei tasti
3.1 "START": Avvia la macchina; "STOP": Arresto della macchina.
3.2 "VELOCITA+/-.": Al momento dell'utilizzo, premendolo si aumenta/diminuisce di 0,1 km/h in una sola volta; premendolo per più di 5 secondi, aumenta/diminuisce costamente.
per più di 5 secondi, augmenterà/diminuirà costamente.
3.3MODE: Al momento dell'utilizzo, premere per selezionare il conto alla rovescia di tempo/distanza/calorie in modo circolare.
3.4 SPEAKER BLUETOOTH: collegare il Telefono e l'apparecchio tramite bluetooth.
3.5 VELOCITA RAPIDA: 2KM/H, 4KM/H, 6KM/H, 8KM/H, 10KM/H, 12KM/H
3.6 PROG: premere per selezionare i programmi desiderati.
3.7 Rotary: ruotare a destra per augmentare la velocità, a sinistra per diminuirla.
P01-P24:Programmi preimpostati.
FAT: test del grasso corporeo.
4. Avvio rapido (modalità manuale):
4.1 Accendere l'interruttore di alimentazione e inserire la chiave di sicurezza.
4.2 Premere il pulsante "START" e la macchina si avviera entro 5 secondi.
4.3 Premere "SPEED +/-" per regolare la velocità; premere "INC +/-" per regolare l'inclinazione.
- Programmi predefiniti
| P01 | P02 | P03 | P04 | P05 | P06 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 1 | 2 | 2 | 2 | 3 | 3 |
| 2 | 3 | 3 | 3 | 2 | 4 | 4 |
| 3 | 3 | 3 | 5 | 3 | 5 | 5 |
| 4 | 7 | 6 | 5 | 5 | 6 | 5 |
| 5 | 7 | 5 | 7 | 5 | 7 | 6 |
| 6 | 5 | 5 | 7 | 5 | 8 | 6 |
| 7 | 5 | 8 | 8 | 8 | 9 | 7 |
| 8 | 5 | 5 | 5 | 8 | 10 | 7 |
| 9 | 7 | 5 | 5 | 8 | 10 | 7 |
| 10 | 7 | 6 | 5 | 8 | 10 | 9 |
| 11 | 5 | 8 | 3 | 5 | 9 | 9 |
| 12 | 5 | 8 | 3 | 5 | 8 | 10 |
| 13 | 5 | 8 | 8 | 5 | 7 | 10 |
| 14 | 5 | 5 | 8 | 3 | 5 | 11 |
| 15 | 3 | 4 | 4 | 2 | 4 | 5 |
| 16 | 2 | 3 | 3 | 2 | 3 | 3 |
| P07 | P08 | P09 | P10 | P11 | P12 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 3 | 3 | 2 | 3 | 4 | 4 |
| 2 | 4 | 5 | 4 | 5 | 5 | 6 |
| 3 | 9 | 8 | 5 | 6 | 7 | 10 |
| 4 | 4 | 3 | 5 | 6 | 9 | 10 |
| 5 | 10 | 5 | 6 | 6 | 10 | 7 |
| 6 | 4 | 7 | 5 | 9 | 11 | 10 |
| 7 | 10 | 9 | 6 | 10 | 9 | 10 |
| 8 | 4 | 3 | 3 | 6 | 6 | 10 |
| 9 | 9 | 5 | 3 | 6 | 8 | 7 |
| 10 | 4 | 7 | 2 | 9 | 9 | 7 |
| 11 | 8 | 10 | 6 | 10 | 10 | 10 |
| 12 | 4 | 3 | 5 | 6 | 10 | 10 |
| 13 | 11 | 5 | 6 | 6 | 11 | 10 |
| 14 | 5 | 7 | 3 | 6 | 9 | 10 |
| 15 | 3 | 11 | 3 | 11 | 6 | 6 |
| 16 | 2 | 5 | 2 | 3 | 5 | 5 |
| P13 | P14 | P15 | P16 | P17 | P18 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| 2 | 2 | 6 | 6 | 5 | 5 | 3 |
| 3 | 3 | 5 | 5 | 7 | 6 | 5 |
| 4 | 4 | 4 | 4 | 5 | 7 | 6 |
| 5 | 5 | 8 | 8 | 8 | 8 | 8 |
| 6 | 6 | 6 | 7 | 6 | 9 | 6 |
| 7 | 7 | 5 | 5 | 5 | 10 | 9 |
| 8 | 8 | 2 | 3 | 2 | 5 | 6 |
| 9 | 9 | 3 | 3 | 4 | 3 | 5 |
| 10 | 10 | 3 | 2 | 2 | 4 | 2 |
| 11 | 12 | 8 | 8 | 8 | 8 | 8 |
| 12 | 10 | 6 | 7 | 6 | 9 | 6 |
| 13 | 8 | 5 | 5 | 5 | 10 | 9 |
| 14 | 6 | 2 | 3 | 2 | 5 | 6 |
| 15 | 4 | 3 | 3 | 4 | 3 | 5 |
| 16 | 2 | 3 | 2 | 2 | 4 | 2 |
| P19 | P20 | P21 | P22 | P23 | P24 |
| NO. | SPEED | SPEED | SPEED | SPEED | SPEED | SPEED |
| 1 | 3 | 3 | 3 | 3 | 4 | 4 |
| 2 | 7 | 5 | 7 | 5 | 5 | 6 |
| 3 | 6 | 8 | 9 | 6 | 7 | 10 |
| 4 | 5 | 3 | 4 | 6 | 9 | 10 |
| 5 | 9 | 5 | 7 | 6 | 10 | 7 |
| 6 | 7 | 7 | 10 | 10 | 11 | 10 |
| 7 | 6 | 9 | 4 | 6 | 9 | 12 |
| 8 | 3 | 3 | 7 | 11 | 6 | 10 |
| 9 | 5 | 5 | 11 | 3 | 8 | 7 |
| 10 | 2 | 7 | 5 | 9 | 9 | 7 |
| 11 | 9 | 10 | 7 | 10 | 10 | 10 |
| 12 | 7 | 3 | 12 | 6 | 10 | 11 |
| 13 | 6 | 5 | 4 | 6 | 11 | 10 |
| 14 | 3 | 7 | 7 | 6 | 9 | 10 |
| 15 | 5 | 11 | 12 | 11 | 6 | 6 |
| 16 | 2 | 5 | 6 | 3 | 5 | 5 |
Speed Velocità
6 GRASSO CORPOREO
6.1 Una volta fermi, premere il pulsante PROG per selezionare FAT.
6.2 Impostare i parametri: F-1 sesso, F-2 età, F-3 altezza, F-4 peso, F-5 grasso corporeo.
6.3 Premere il pulsante MODE per selezionare F-1, premere il pulsante SPEED per selezionare il proprio sesso. 01 significa MASCHIO, 02 significa FEMMINA.
6.4 Premere il tastingo MODALITÀ per selezionare F-2, premere il tastingo VELOCITÀ per selezionare l'età tra 10-99.
6.5 Premere il tastingo MODE per selezionare F-3, premere il tastingo SPEEDD per impostare la proprioia altezza.
6.6 Premere il tastingo MODE per selezionare F-4, premere il tastingo SPEED per impostare il peso.
6.7 Premere il pulsante MODE per selezionare F-5 e la finestra在哪----,METTERe le mani sul manubrio.
Premere il pulsante MODE per selezionare F-5 e la finestra在哪, mettere le mani sul manubrio e rilevare il polso per più di 10 secondi.
6.8 Lo standard di grasso corporeo è il seguente:
F-5 PESO ≤19 Troppo magro
= (20-24) normale
(25-29) Troppo pesante/grassa
≥30 Troppo pesante
7. Funzione della chiave di sicurezza
Quando la chiave di sicurezzaiene rimossa, il tapis roulant si ferma immediatamente per proteggere l'utente.
8. Modalità di risparmio energetico.
Se non si utilizza l'unità per 10 minuti, il tapis roulant entra in modalità di risparmio energetico. Premere un tasting qualiasi per riavviarlo.
9. connessione bluetooth e applicazione
Copiate il link sottostante nel vosto browser (Edge, Firefox, Chrome, Safari ecc.)
E seguite le istruzioni dettagliate
10. Funzione Bluetooth.
Collegare il Telefono e la macchinatramite bluetooth per riproduire la musica.
| Codice | Problema | Possibile motivo | Soluzione |
| E01 | Lo scherno non ha ricevuto il segnale | Collegamento del cavo difettoso | Controllare o sostituire i cavi |
| Monitor difettoso | Sostituire il monitor |
| Guasto alla scheda di controllo | Sostituire la scheda di controllo |
| E02 | Problema tra la scheda di controllo e il motore | I cavi del motore non sono collegati correttamente | Controllare i collegamenti dei cavi del motore |
| Assenza di tensione di uscita o tensione di uscita anomala alla scheda di controllo | Sostituire la scheda di controllo |
| Guasto del motore | Sostituire il motore |
| E03 | Velocità anomala | Sensore fotoelettrico non montato correttamente sul motore | Rimontare il sensore. |
| Sensore fotoelettrico difettoso | Sostituire il sensore |
| Guasto della scheda di controllo | Sostituire la scheda di controllo |
| E04 | Sovratensione | Tensione d'ingresso troppo alta | Regolare la tensione |
| Guasto al motore | Sostituire il motore |
| Guasto alla scheda di controllo | Sostituire la scheda di controllo |
| E05 | Sovraccarico di corrente | Corrente di alimentazione troppo alta | Regolare la corrente di alimentazione |
| Problemi di assemblaggio della struttura del tapis roulant e del motore, che causano una resistenza o un blocco del motore stesso | Controllare le condizioni della struttura |
| Guasto alla scheda di controllo | Sostituire la scheda di controllo |
| E06 | Sovratensione | Tensione di ingressso troppo Bassa | Verificare le condizioni del cavo di alimentazione. |
| Guasto alla scheda di controllo | Sostituire la scheda di controllo |
| E07 | Chiave di sicurezza non funzionante | La chiave di sicurezza è caduta dal tapis roulant | Sostituire correttamente la chiave di sicurezza |
| Guasto del systemà di sicurezza | Sostituire la console |
Manutenzione e risoluzione dei problemi
1) La superficie del tapis roulant deve essere mantenuta pulita; prima di procedere alla pulizia, rimuovere il cavo di alimentazione. É possibile pulire il tapis roulant e la sua superficie con un panno morbido e umido.

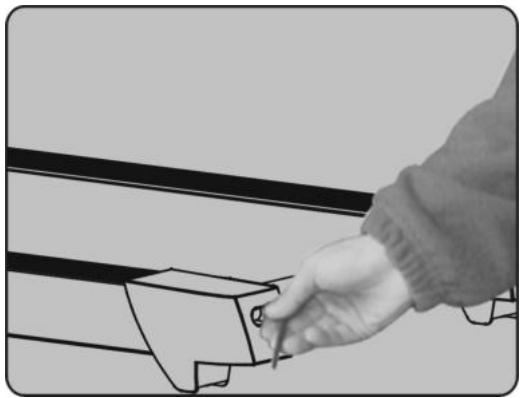

2) Il tapis roulant è impostato in fabbrica e potrebbe non funzionare correttamente dopo il trasporto o l'uso. Fermare il tapis roulant prima di effettuire la regolazione, tirare il tapis roulant verso il centro e regolare i bulloni del rullo posteriori destro e sinistro con una chiave esagonale (vedere figura). Si consiglia di regolare un mezzo giro alla volta. Quindi girare l'interruttore e verificare se il tappetino è spento di 10 giri quando la velocità è di circa 4 - 5km / h .
ATTENZIONE: per evitare scosse elettriche, assicurarsi che il tapis roulant sua spento e scollegato prima di pulire o eseguire la manutenzione ordinaria.
Per prolungare la durata di quello tapis roulant, è necessaria una lubrificazione regolare, che rappresenta la manutenzione generale della macchina. La procedura di manutenzione ordinaria previene l'usura prematura del tapis roulant e delsystema motore. Il programma di lubrificazione consigliato è il seguente:
USO DELLA LUBRIFICAZIONE
1-6 km/h Ogni 6 mesi
6-12 km/h Ogni 3 mesi
12-16 km/h Ogni 2 mesi
Questo programma corrisponde all'applicazione consigliata per un singolo utente, fino a 20-30 minuti alla volta, 3-4 volte alla settimana.
PULIZIA
Il sudore deve essere eliminato alla console e alla superficie del tapis roulant dopo l'allenamento. Pulire il tapis roulant una volta alla settimana con un panno morbido e umido. Non inumidireccessivamente il pannello del display per non causare problemi elettrici ed elettronici.
CONSERVAZIONE
Conservare il tapis roulant in un luogo pulito e asciutto. Assicurarsi che sua spento e che la spina sia staccata.
MOVIMENTO
Qesto tapis roulant è stato progettato e dotato di ruote per facilitarne lo spostamento. Prima di spostarlo, accertarsi che sua spento e che la spina sua staccata.
SOLO PER USO DOMESTICO!
Quisto tapis roulant è stato progettato solo per l'uso domestico. Non utilizzato in un istituto o per scopi commerciali.
MANUTENZIONE LUBRIFICAZIONE
È importante prendersi cura del proprio tapis roulant (in particolare della superficie di corsa sotto il tapis roulant). Una buona lubrificazione al silicone migliorera èanche le prestazioni del tapis roulant.
AVVERTENZA: spagnere il tapis roulant e rimuovere la chiave di sicurezza prima di lubrificare la superficie di corsa.
COME APPLICARE IL SILICONE ALLA MOQUETTE
A/ Trovare il flacone di silicone. Si trovare nel kit fai-da-te incluso in quello tapis roulant.
B/ Trovare una cannuccia e posizionarla sul flacone di silicone come migliorato nel disegno.
C/ Applicare il silicone in modo uniforme come migliorato nel disegno (ATTENZIONE: il tapis roulant DEVE ESSERE FERMATO prima di applicare il lubrificante per evitare lesioni, altrimenti il bordo del tapis roulant potrebbe tagliarvi o le loro dita potrebbero essere schiacciate dai rulli).
Non applicare troppo silicone al tappetino. Una quantità eccessiva di lubricamente più far scivolare il tappetino sui rulli.
Prima di contattare il nostro servizio post vendita, procurarsi i seguenti dati per agevolare le operazioni: Nome o riferimento del prodotto.
Numero di produzione indicate sul telaio principale e sulla confezione d'imballaggio.
Servizio post-vendita
