Type de produit	Enceinte audio colonne active
Marque	MADISON
Modèle	MAD-CENTER 160BR
Puissance RMS	80 W sous 4 ohms
Impédance	4 ohms
Bande passante	50 Hz – 20 kHz
Rapport signal/bruit (entrée ligne)	≥ 75 dB (pondéré A)
Distorsion harmonique totale (conditions nominales)	≤ 2 % (50-20 kHz)
Niveau d’entrée ligne	500 mV
Alimentation	220 – 240 V ~ 50/60 Hz
Consommation électrique	≤ 45 W
Dimensions (L x P x H)	256 x 200 x 1000 mm
Poids net / brut	12,2 kg / 13,5 kg
Sources audio	Bluetooth, USB, SD/MMC, entrée ligne (AUX), entrée MP3
Fonctions	Lecteur USB/SD, Bluetooth, 7 préréglages, répétition, télécommande, affichage LED
Protection	Fusible interne, interrupteur marche/arrêt
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas ouvrir le boîtier ; utiliser uniquement à l’intérieur ; éviter l’humidité et les températures extrêmes
Pièces détachées et réparabilité	Fusible remplaçable par un technicien ; pas d’autres pièces accessibles à l’utilisateur
Informations générales	Conforme aux directives LVD, RTTE et RoHS

FOIRE AUX QUESTIONS - MAD-CENTER 160BR MADISON

Comment connecter mon smartphone en Bluetooth ?

Appuyez sur le bouton MODE du panneau ou de la télécommande pour sélectionner l’entrée Bluetooth. Activez le Bluetooth sur votre smartphone et recherchez les périphériques. Sélectionnez "MAD-CENTER" dans la liste. La connexion est automatique.

Quelles sont les dimensions de l’enceinte MAD-CENTER 160BR ?

Les dimensions sont de 256 x 200 x 1000 mm (L x P x H).

Quelle est la puissance de l’enceinte ?

La puissance RMS est de 80 W sous 4 ohms.

Puis-je utiliser l’enceinte à l’extérieur ?

Non, l’enceinte est conçue pour une utilisation uniquement à l’intérieur dans un endroit sec et fermé. Ne l’exposez pas à l’eau ou à l’humidité.

Comment nettoyer l’enceinte ?

Utilisez un chiffon sec et doux pour dépoussiérer l’enceinte. N’utilisez jamais de produits liquides ou abrasifs.

Que faire si le fusible saute ?

Le fusible se trouve à l’intérieur de l’appareil. Il doit être remplacé par un technicien expérimenté avec un fusible de mêmes caractéristiques.

Quelle est la garantie de ce produit ?

La garantie ne s’applique pas en cas de mauvaise manipulation ou de non-respect des consignes de sécurité. Consultez votre revendeur pour plus de détails.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la télécommande est bien orientée vers le capteur (à l’avant de l’enceinte) et qu’il n’y a pas d’obstacle. Remplacez les piles si nécessaire.

Comment sélectionner une source audio ?

Utilisez le bouton MODE sur le panneau supérieur ou la télécommande pour basculer entre USB/SD, Bluetooth et entrée ligne (AUX).

Comment régler le volume ?

Appuyez sur les touches VOL+ ou VOL- de la télécommande, ou maintenez enfoncées les touches précédent/suivant sur le panneau pour baisser/augmenter le volume.

MODE D'EMPLOI MAD-CENTER 160BR MADISON

Risque d'électrocution - Ne pas ouvrir le boîtier

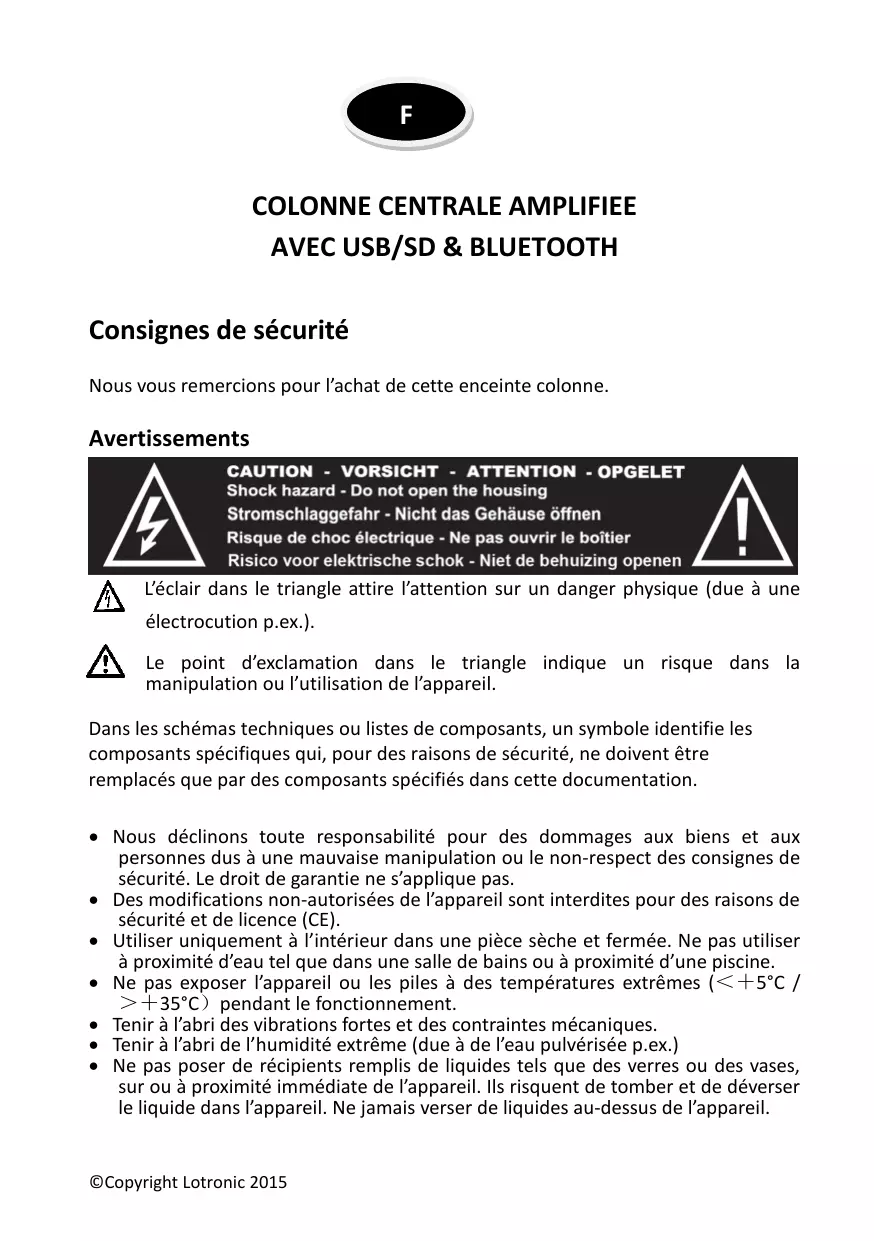

Consignes de sécurité

Nous vous remercions pour l'achat de cette enceinte colonne.

Avertissements

Risque de choc électrique - Ne pas ouvrir le boîtier

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p. ex.).

Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'ordinateur.

Dans les schémas techniques ou listes de composants, un symbole identifie les composants spécifiques qui, pour des raisons de sécurité, ne doivent être remplacés que par des composants spécifiés dans cette documentation.

• Nous déclinons toute responsabilité pour des dommages aux biens et aux personnes dus à une mauvaise manipulation ou au non-respect des consignes de sécurité. Le droit de garantie ne s'applique pas.
• Des modifications non autorisées de l'appareil sont interdites pour des raisons de sécurité et de licence (CE).
• Utiliser uniquement à l'intérieur dans une pièce sèche et fermée. Ne pas utiliser à proximité d'eau tel que dans une salle de bains ou à proximité d'une piscine.
• Ne pas exposer l'appareil ou les piles à des températures extrêmes (< +5^ / > +35^) pendant le fonctionnement.
• Tenir à l'abri des vibrations fortes et des contraintes mécaniques.
• Tenir à l'abri de l'humidité extrême (due à de l'eau pulvérisée p. ex.)
• Ne pas poser de récipients remplis de liquides tels que des verres ou des vases, sur ou à proximité immé
• Ne pas placer de petits objets tels que des piè z de provoquer un incendie ou une électrocution. Si un liquide ou un objet pénètre dans l'appareil, débranchez immédiatement la prise secteur et contactez votre revendeur.
• Remplacer les câbles secteur défectueux uniquement par un spécialiste. Risque d'électrocution!
• Si vous n'êtes pas sûr de la bonne connexion ou si vous avez des questions auxquelles le mode d'emploi ne répond pas, n'hésitez pas à demander conseil à un spécialiste ou votre revendeur.
• Dispositif de coupure du secteur : Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible ; si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doivent être précisés, et le commutateur doit rester facilement accessible.

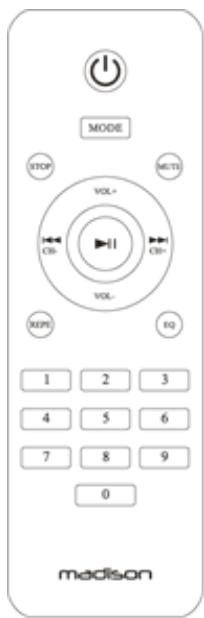

Telecommande

Commuter l'amplificateur entre Marche et Veille.

Mode d'emploi

Sélecteur d'entrée. Permet de passer entre USB/SD, BLUETOOTH et entrée ligne.

Appuyez pour arrêter la lecture des fichiers USB/SD/BLUETOOTH.

Mute

Coupe le son de l'amplificateur. Ce mode est indiqué par VOL 00 sur l'afficheur. Appuyez de nouveau pour remettre le son.

Appuyez une fois pour répéter la chanson sur le support USB/SD, appuyez deux fois pour répéter toutes les chansons sur le

support USB/SD.

Sélection entre 7 préréglages.

Sélection directe par le numéro du titre

Appuyez sur le numéro du titre souhaité. La lecture commence

automatiquement.

VOL+: Appuyez pour augmenter le volume

VOL-: Appuyez pour baisser le volume

: Retour au titre précédent Avance au titre suivant

Lecture/pause de la musique sur le support USB/SD/BLUETOOTH

Panneau de commandes sur le dessus

1. Branchement de la clé USB
2. Branchement de la carte SD/MMC
3. Pression courte pour sélectionner le titre précédent, pression longue pour baisser le volume
4. Lecture/pause du titre sur le support USB/SD/BLUETOOTH
5. Pression courte pour sélectionner le titre suivant, pression longue pour augmenter le volume
6. Sélecteur d'entrée
7. Appuyez pour sélectionner un préréglage parmi les 7.
8. Appuyez pour répéter le titre en cours/tous les titres sur le support USB/SD

1. LED d'alimentation
2. Capteur de la télécommande

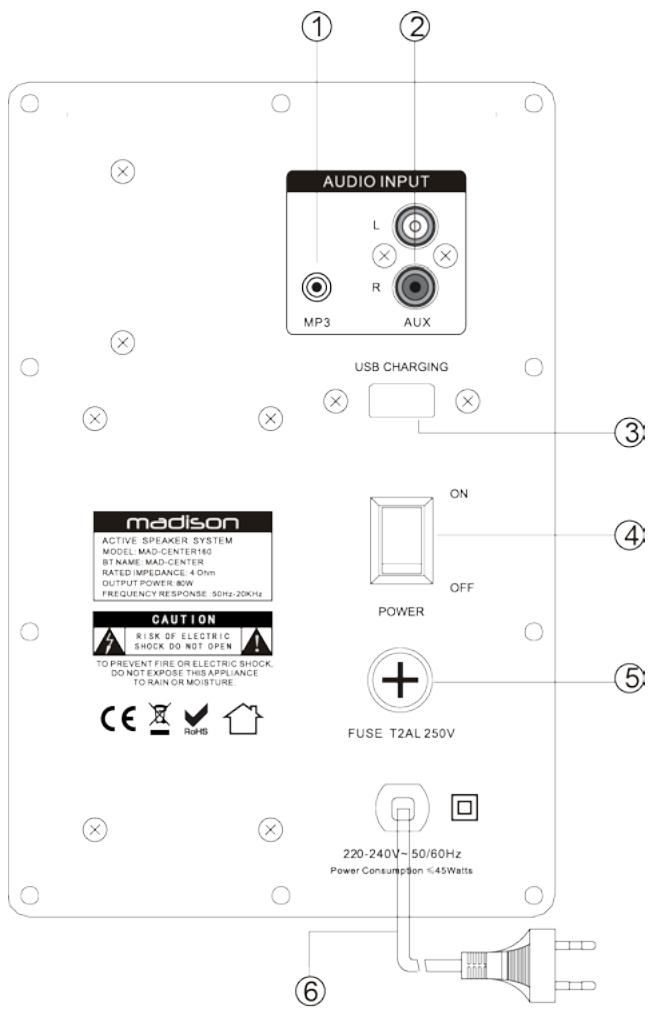

Panneau arrêté de la mad-center160

1. Entrée MP3
2. Entrée AUX
3. Chargeur USB
4. Interrupteur Marche/Arrêt
5. Fusible
6. Cordon d'alimentation secteur

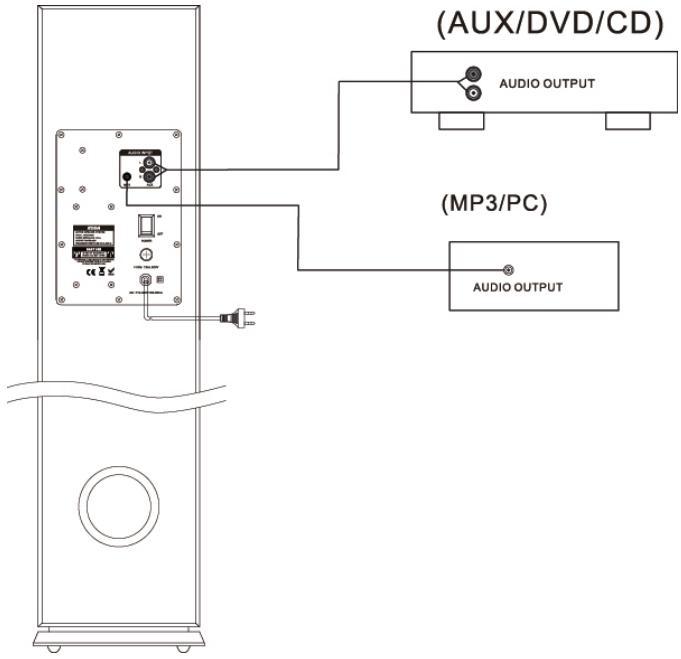

Fonctionnement

1. Avant la mise sous tension, branchez le système comme indiqué ci-dessus. Respectez la polarité et réglez le volume sur le minimum.
2. Réglez le sélecteur d'entrée sur la source d'entrée souhaitée et mettez le système sous tension. Après quelques secondes, l'amplificateur est prêt. Réglez le volume sur un niveau approprié et profitez de votre musique.
3. Le fusible se trouve à l'intérieur du système. S'il a sauté, il doit être remplacé par un technicien expérimenté. Remplacez uniquement par un fusible neuf qui présente les mêmes caractéristiques techniques que le fusible d'origine.
4. Si la LED ne s'allume pas complètement lorsque le système est sous tension, il y a un problème. Eteignez immédiatement le système et remédiez au problème avant de remettre le système sous tension.

5. Connexion du bluetooth:

Appuyez sur le bouton MODE sur le dessus ou sur la télécommande et sélectionnez l'entrée Bluetooth. Activez la fonction Bluetooth sur votre smartphone et lancez une recherche pour des appareils Bluetooth. Le nom du système est "MAD-CENTER", synchronisez votre smartphone avec "MAD-CENTER". Maintenant vous pouvez écouter votre musique.

Diagnostic de défaillance

Si le système ne fonctionne pas correctement, vérifie les points dans le tableau ci-dessous. Si le problème persiste, le système présente probablement une défaillance. Débranchez-le immédiatement du secteur et rapportez-le à votre revendeur.

Problème	Causes	Solutions
Pas de son	• Mauvaise connexion des cables HP. • Mauvaise connexion de la source audio • Mauvaise connexion de la fiche secteur • Volume régèle sur le minimum. • La sortie HP n'est pas sur la bonne position	• Refaites els branchements • Vérifiez la connexion de la source audio • Branchez la fiche secteur correctement • Augmenteze le volume. • Sélectionnez la bonne sortie HP
Distorsion	• Le volume est trop élevé.	• Baissez le volume

\section*{Caractéristiques techniques}

Puisance RMS	80W @ 4 ohm
THD (aux conditions nom.)	≤2% (50-20kHz)
Rapport S/B (entree ligne)	≥75dB (A-weighted)
Impédance	4 Ohm
Bande passante	50Hz – 20kHz
Niveau d'entrée ligne:	Line in: 500mV
Alimentation	220 – 240Vac 50/60Hz
Consommation	≤45W
Dimensions	256 x 200 x 1000mm
Poids Net / Brut	12.2kg / 13.5kg

Les caractéristiques techniques sont uniquement à titre indicatif.

Sous réserve de modification pour amélioration sans préavis.

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordes menagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Risque de choc électrique - Ne pas ouvrir le boîtier

Risque de choc électrique - Ne pas ouvrir le boîtier

Risque de choc électrique - Ne pas ouvrir le boîtier

Déclaration ce de conformité

Nous,

LOTRONIC SA

Avenue Zénobe Gramme, 11

1480 SAINTES

Belgique

+32.2.390.91.91

Certifions et déclarons sous notre seule responsabilité que les produits suivants:

Marque:

MADISON

Désignation commerciale:

Type ou modèle:

MAD-CENTER120/MAD-CENTER160/MAD-CENTER220BI

Auxquels se réfère cette déclaration sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives :

LVD 2006/95/CE

RTTE 1999/5/CE

ROHS 2011/65/CE

Les produits sont en conformité avec les normes et/ou autres documents normatifs suivants :

EN60065: 2002 + A1: 2006 + A11: 2008 + A2: 2010 + A12: 2011

EN301489-1V1.9.2

EN62479:2010

EN301 489-17 V2.2.1

EN300 328 V1.8.1

IEC62321:2008

Fait à Saintes (Belgique), le 11/08/2015

AKBAR Guive
