BEDIENUNGSANLEITUNG MAD-CENTER 160BR MADISON

Stromschlaggefahr - Nicht das Gehäuse öffnen

Stromschlaggefahr - Nicht das Gehäuse öffnen

VORSICHT - STROMSCHLAGGEFAHR - NICHT ÖFFNEN

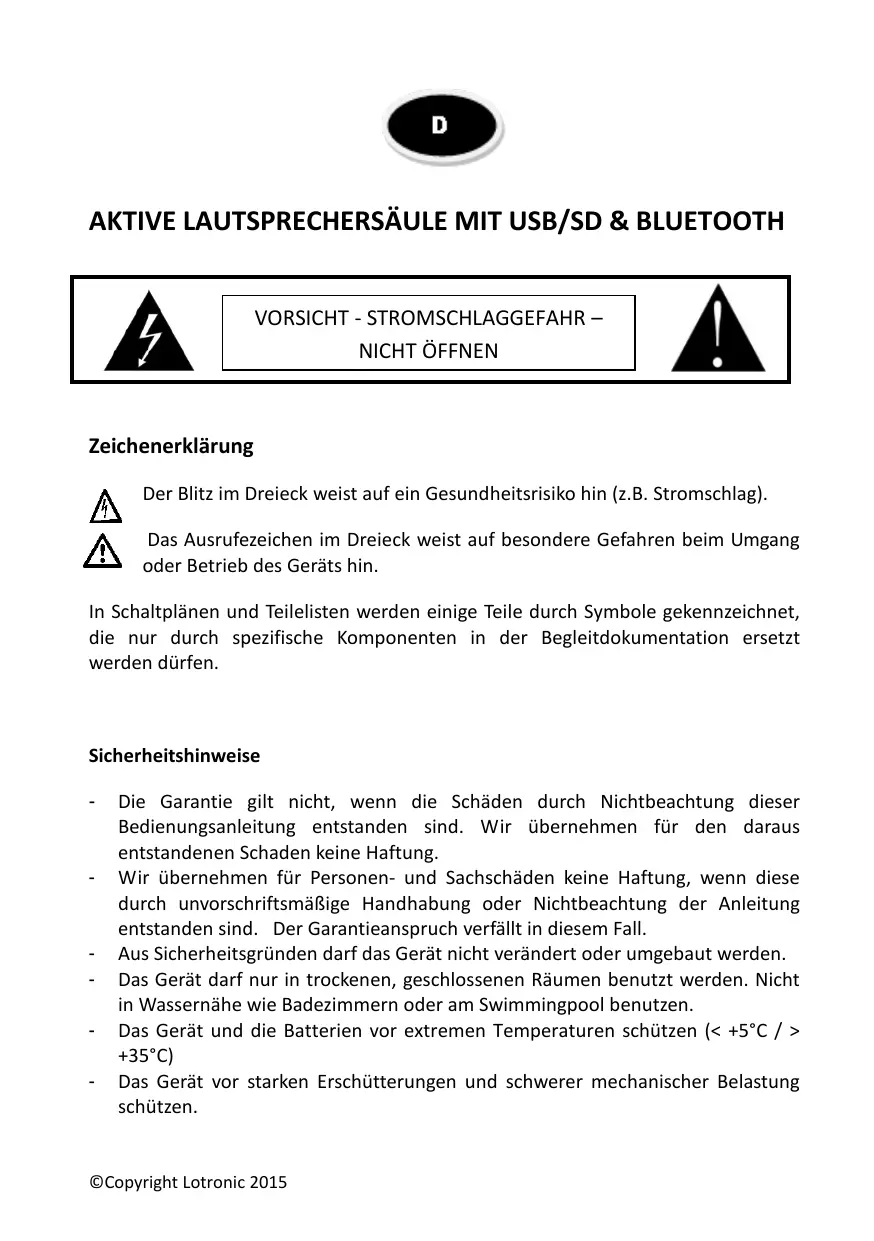

Zeichenerklarung

Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.

In Schaltplänen und Teilelisten werden einige Teile durch Symbole gekennzeichnet, die nur durch spezifische Komponenten in der Begleitdokumentation ersetzt werden dürfen.

Sicherheitshinweise

• Die Garantie gilt nicht, wenn die Schäden durch Nichtbeachtung dieser Bedienungsanleitung entwickeln sind. Wir übernehmen für den darauf entstandenen Schaden keine Haftung.
• Wir übernehmen für Personen- und Sachschäden keine Haftung, wenn diese durch unvorschriftsmäßige Handhabung oder Nichtbeachtung der Anleitung entstanden sind. Der Garantieanspruch verfällt in thisem Fall.
  Aus Sicherheitsgründen darauf Gerät nicht verändert oder umgebaut werden.
• Das Gerätarf nur in trockenen, geschlossenen Räumen benutzt werden. Nicht in Wassernähe wie Badezimmern oder am Swimmingpool benutzen.
• Das Gerät und die Batterien vor extremen Temperaturen schützen (< +5°C / > +35°C)

• Das Gerät vor starken Erschütterungen und schwerer mechanischer Belastung schützen.

• Das Gerät vor starker Feuchtigkeit schützen (z.B. vor Tropf- bzw. Sprühwasser)

• Keine mit Flüssigkeit gefüllten Behälter wie Gläser oder Vasen auf oder direktiben das Gerät stellen. Sie konnen umfallen und Wasser kann ins Gerät dringen. Niemals Flüssigkeiten über dem Gerät einschenken. Keine Kleinteile wie Münzen oder Briefklammern aufs Gerät legen. Sie konnen ins Gehäuse dringen. Es besteht Feuer- und Stromschlaggefahr! Falls noch einmal Flüssigkeiten oder Gegenstände ins Gerät dringen sollen, ziehen Sie sofort den Netzstecker ab und benachrichtigen Sie einen Fachmann
• Das Gerät entspricht der Schutzklasse II
• Das Gerät nur in gemäßigen Klimazonen, nicht in tropischer Umgebung benutzen.
• Defekte Kabel nur von einem Fachmann ersetzen setzen. Stromschlaggefahr!
• Nicht das Verpackungsmaterial für jedermann zugänglich liegen setzen, da es für Kinder eine Gefahrenquelle darstellt.
• Wenn Sie sich über den richtigen Anschluss nicht im Klaren sind oder wenn Fragen auftreten, die nicht von der Anleitung beantwortet wurden, wenden Sie sichitte an einen Fachmann.

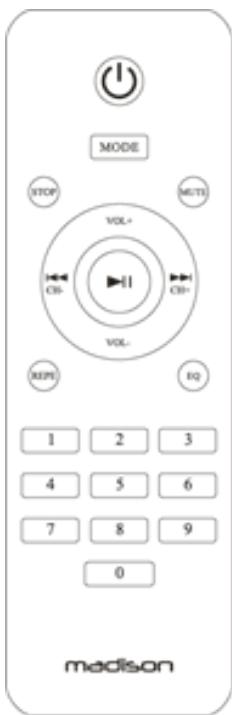

FERNBEDIENUNG

Standby/on: Schaltet den Veränderer um zwischen Ein und Standby.

Mode: Eingangswahlschalter für USB/SD, BLUETOOTH, LINE Eingänge.

Stop: Stoppt die Musik vom USB/SD/BLUETOOTH Medium.

Mute: Tonstopp. Auf dem Display erscheint VOL 00. Erneut drücken, um den Ton wieder zuzuschalten.

Repeat: Einmal drücken, um den Titel zu wiederholen.

Zweimal drücken, um alle Titel auf dem USB/SD Medium zu wiederholen.

EQ: Auswahl zwischen 7 Voreinstellungen.

Direkteingabe der Titelnummer: Nummer des gewünschten Titels eingeben. Der Titel wird automatisch abgespielt.

VOL+: Lautstärke erhöhen

VOL-: Lautstärke mindern

H: Wahl des vorgen Titels
Wahl des nachsten Titels

Abspielen/Pause der Titel vom USB/SD/BLUETOOTH Medium

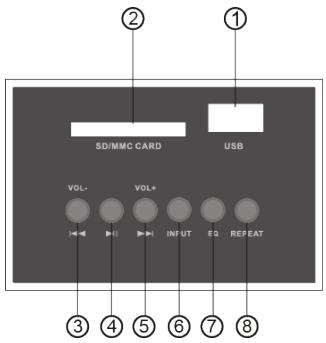

Bedienfeld auf der Oberseite

1. USB Stick Eingang
2. SD/MMC Karteneingang
3. Kurz drücken zur Wahl des vorigen Titels, lang drücken um die Lautstärke zu {.
   mindern
4. Play/Pause der Musik vom USB/SD/BLUETOOTH Medium
5. Kurz drücken zur Wahl des folgenden Titels, lang drücken, um die Lautstärke zu erhöhen.
6. Wahl der Eingangsquelle
7. Drücken, um unter den 7 Voreinstellungen zu wahren
8. Einmal drücken, um den laufenden Titel zu wiederholen, zweimal drücken, um alle Titel zu wiederholen

①

(2)

1. Betriebs-LED
2. Sensor der Fernbedienung

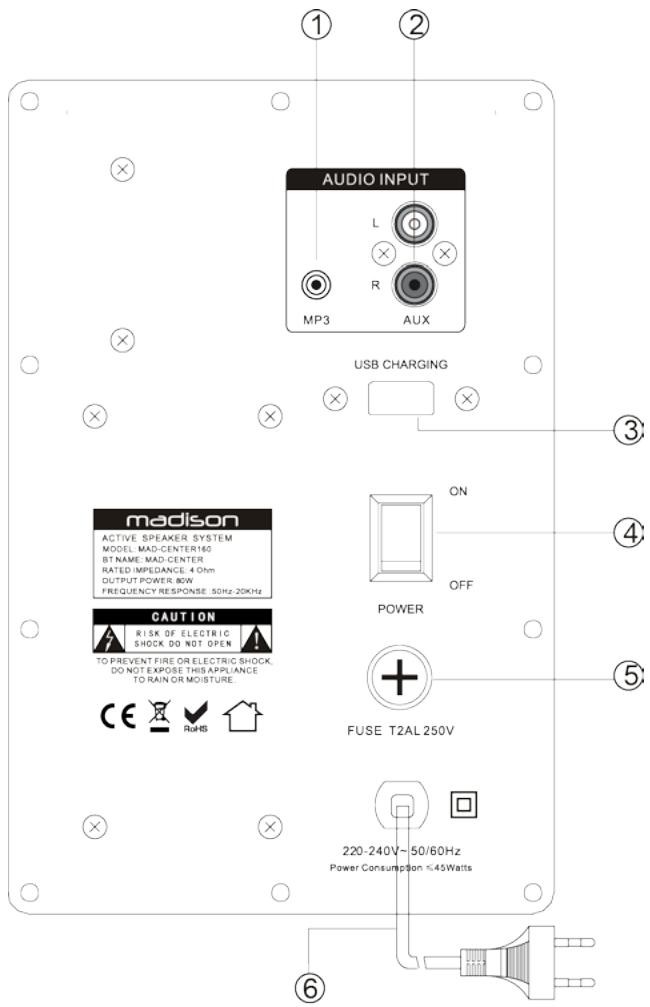

Rückseite der MAD-CENTER160

1. MP3 Eingangsbuchse
2. AUX Eingangsbuchse
3. USB Ladebuchse
4. Ein/Aus Schalter
5. Sicherung
   6.Netzkabel

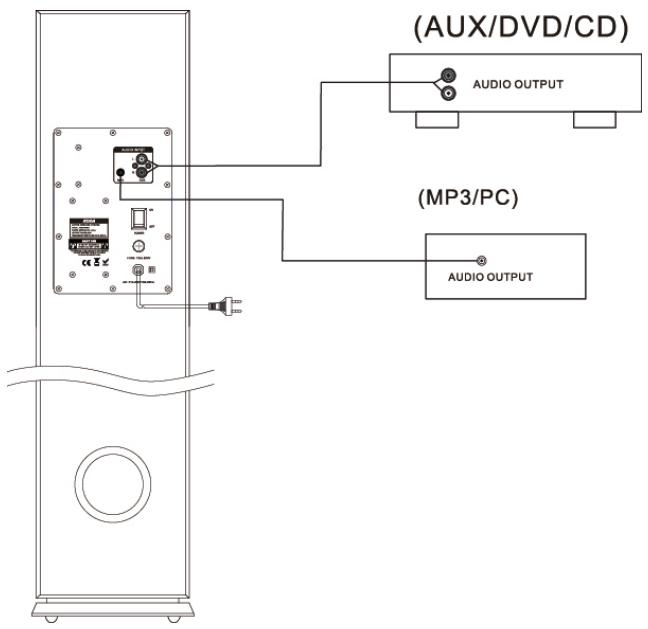

Bedienungsanleitung

1. Erst alle Anschlüsse vornehmen, bevor Sie die Anlage einschalten. Achten Sie auf die richtige Polung und stellen Sie die Lautstärkeregler aufs Minimum ein.
2. Den Eingangswahlschalter auf die gewünschte Eingangsquelle stellen und die Anlage einschalten. Nach einigen Sekunden ist der Veränder betriebsbereit. Stellen Sie die Lautstärke auf den gewünschten Pegel ein undGENIeBEN Sie ihre Musik.
3. Die Sicherungarf nur von einem Techniker ersetzt werden. Nur eine Sicherung mit denselben technischen Daten einsetzen, wie die alte.
4. Wenn die LED nach Einschalten der Anlage nicht hell leuchtet, liegt ein Problem vor. Sofort die Anlage ausschalten, das Problem lösen und erst dann die Anlage wieder einschalten.

5. Bluetoothverbindung:

Die Mode-Taste auf der Oberseite oder auf der Fernbedienung drücken und den Bluetooth Eingang wahren. Die Bluetooth Funktion auf Ihr Smartphone aktivieren und nach Bluetooth Geräten suchen. Der Bluetooth Name der Anlage ist "MAD-CENTER". Synchronisieren Sie Ihr Smartphone mit "MAD-CENTER" undGENIeBn Sie Ihre Musik.

Fehlerdiagnose

Wenn die Anlage nicht ordnungsgemäß Funktioniert, suchen Sie die Lösung in der nachstehenden Tabelle. Wenn das Problem weiterhin besteht, ist es möglich, dass die Anlage defekt ist. Schalten sie sofort die Anlage aus und wenden Sie sich an ihren Fachhändler.

Problem	Ursachen	Lösungen
Kein Ton	· Lose LS-Anschlüsse. · Eingangssquelle nicht richtig angeschlossen · Schlechter Netzanschluss · Lautstärkeregler sind ganz heruntergefahren. · Loutsprecherausgang ist nicht richtig eingestellt	· Fest anschließen. · Anschluss der Eingangssquelle prüfen · Netzanschluss richtig durchführren. · Lautstärke hochfahren · Loutsprecherausgang auf die richtige Stellung bringen
Klang-verzerrung	· Lautstärke ist zu hoch	· Lautstärke herunterfahren

Technische Daten

RMS Ausgangsleistung	80W @ 4 ohm
THD (unter nom. Bedingungen)	≤2% (50-20kHz)
Eingangspegel Line Eingang:	≥75dB (A-weighted)
Impedanz	4 Ohm
Frequenzbereich	50Hz – 20kHz
Eingangspegel Line Eingang:	Line in: 500mV
Versorgung	220 – 240Vac 50/60Hz
Verbrauch	≤45W
Abmessungen	256 x 200 x 1000mm
Netto-/Bruttogewicht	12.2kg / 13.5kg

Die Angaben sind nur Bezugswerte
Veränderungen ohne Vorankündigung vorbehalten

WICTTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycliert werden. Wenden Sie sich hierzu an die örtlichen Behörden oder ihren Fachhändler!

ACTIEVE KOLOM CENTER LUIDSPREKER MET USB/SD & BLUETOOTH

Stromschlaggefahr - Nicht das Gehäuse öffnen

Stromschlaggefahr - Nicht das Gehäuse öffnen

Paneltrasero del MAD-CENTER160

1. Entrada MP3
2. Entrada AUX
3. Cargador USB
4. Interruptor Encendido/Apagado
5. Fusible
6. Cable de corriente

Funcionamento
